第四章 铁碳合金相图碳钢与铸铁是使用最为广泛的金属材料,是铁和碳组成的合金,不同成分的碳钢和铸铁,组织和性能也不相同。
在研究和使用钢铁材料、制定其热加工和热处理工艺以及分析工艺废品的原因时,都需要应用铁碳相图。
在铁碳合金中,根据结晶条件不同,组元碳可具有碳化物Fe 3C (渗碳体)和石墨两种形式,渗碳体在热力学上是一个亚稳定相(meta-stable phase ),而石墨是稳定的相。
在通常情况下,铁碳合金是按Fe-Fe 3C 系进行转变,本章我们讨论的铁碳相图实际上就是Fe-Fe 3C 相图。

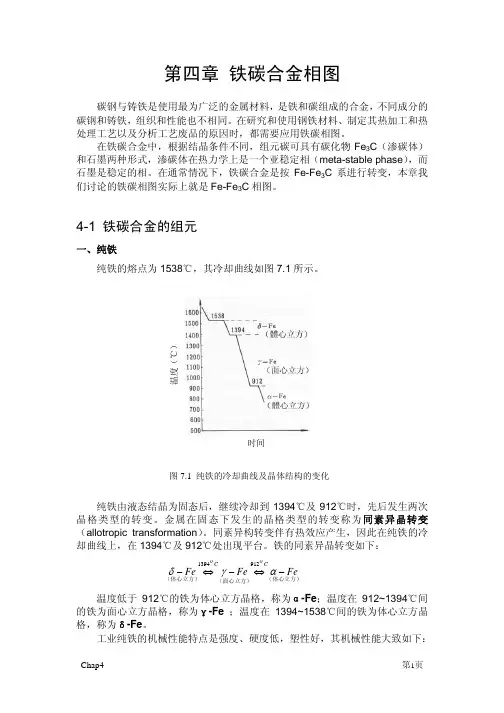

4-1 铁碳合金的组元一、纯铁纯铁的熔点为1538℃,其冷却曲线如图7.1所示。
纯铁由液态结晶为固态后,继续冷却到1394℃及912℃时,先后发生两次晶格类型的转变。
金属在固态下发生的晶格类型的转变称为同素异晶转变(allotropic transformation )。
同素异构转变伴有热效应产生,因此在纯铁的冷却曲线上,在1394℃及912℃处出现平台。
铁的同素异晶转变如下:(体心立方)(面心立方)(体心立方)Fe Fe Fe CC O O −⇔−⇔−αγδ9121394 温度低于912℃的铁为体心立方晶格,称为α-Fe ;温度在912~1394℃间的铁为面心立方晶格,称为γ-Fe ;温度在1394~1538℃间的铁为体心立方晶格,称为δ-Fe 。
工业纯铁的机械性能特点是强度、硬度低,塑性好,其机械性能大致如下:时间温度(℃)图7.1 纯铁的冷却曲线及晶体结构的变化拉伸强度σb18×107~28×107N/m2屈服强度σ0.2 10×107~17×107N/m2延伸率δ 30~50%断面收缩率ψ70~80%冲击值160~200J/cm2布氏硬度HB 50~80二、碳在铁中的固溶体碳的原子半径较小,在α-Fe和γ-Fe中均可进入Fe原子间的空隙而形成间隙固溶体。
碳在α-Fe中形成的间隙固溶体称为铁素体(ferrite),常用符号F或α表示,其最大溶解度为0.0218wt%C,发生于727℃,碳多存在于体心立方α结构的八面体空隙。
第四章铁碳合金相图教学目的及其要求通过本章学习,使学生们掌握铁碳合金的基本知识,学懂铁碳相图的特征点、线及其意义,了解铁碳相图的应用。
主要内容1.铁碳合金的相组成2.铁碳合金相图及其应用3.碳钢的分类、编号及应用学时安排讲课4学时教学重点1.铁碳合金相图及应用2.典型合金的结晶过程分析教学难点铁碳合金相图的分析和应用。
教学过程第一节纯铁、铁碳合金中的相一、铁碳合金的组元铁:熔点1538℃,塑性好,强度硬度极低,在结晶过程中存在着同素异晶转变。
不同结构的铁与碳可以形成不同的固溶体。
由于纯铁具有同素异构转变,在生产上可以通过热处理对钢和铸铁改变其组织和性能。
碳:在Fe-Fe3C相图中,碳有两种存在形式:一是以化合物Fe3C形式存在;二是以间隙固溶体形式存在。
二、铁碳合金中的基本相相:指系统中具有同一聚集状态、同一化学成分、同一结构并以界面隔开的均匀组成部分。
铁碳合金系统中,铁和碳相互作用形成的相有两种:固溶体和金属化合物。
固溶体是铁素体和奥氏体;金属化合物是渗碳体。
这也是碳在合金中的两种存在形式。
1.铁素体碳溶于α-Fe中形成的间隙固溶体称为铁素体,用α或者F表示,为体心立方晶格结构。
塑性好,强度硬度低。
2.奥氏体碳溶于γ-Fe中形成的间隙固溶体称为奥氏体,用γ或者A表示,为面心立方晶格结构。
塑性好,强度硬度略高于铁素体,无磁性。
3.渗碳体Fe3C:晶体结构复杂,含碳量6.69%,熔点高,硬而脆,几乎没有塑性。
渗碳体对合金性能的影响:(1)渗碳体的存在能提高合金的硬度、耐磨性,使合金的塑性和韧性降低。
(2)对强度的影响与渗碳体的形态和分布有关:以层片状或粒状均匀分布在组织中,能提高合金的强度;以连续网状、粗大的片状或作为基体出现时,急剧降低合金的强度、塑性韧性。
二、两相机械混合物珠光体:铁素体与渗碳体的两相混合物,强度、硬度及塑性适中。
莱氏体:奥氏体与渗碳体的混合物;室温下为珠光体与渗碳体的混合物,又硬又脆。
