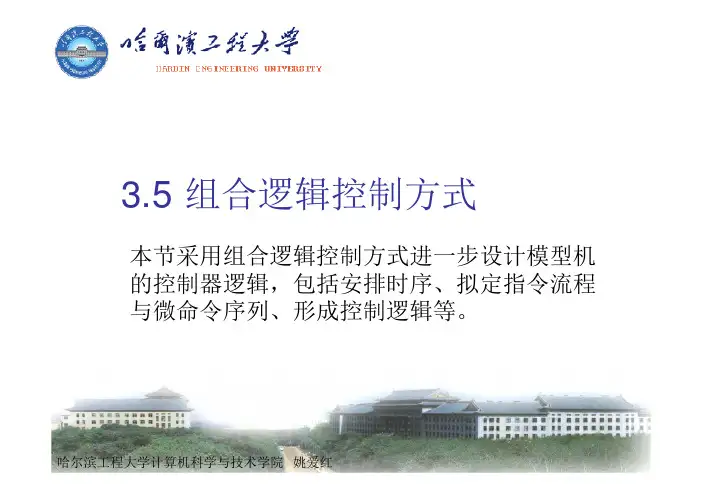

计算机组成原理(3.5组合逻辑控制器设计)

十六位体系结构计算机组成原理
十六位体系结构计算机组成原理是指计算机的硬件和软件组成原理，可以分为以下几个部分：
1.中央处理器(Central Processing Unit, CPU)：负责执行计算机指令和进行数据处理。

CPU包括指令寄存器、程序计数器、算术逻辑单元(ALU)和寄存器等。

2.存储器：存储器包括主存储器和辅助存储器。

主存储器用于存储正在运行的程序和数据，可分为RAM和ROM。

辅助存储器用于长期存储程序和数据，如硬盘、光盘等。

3.输入输出设备：用于与外部设备进行数据交互，如键盘、鼠标、打印机、显示器等。

4.总线(Bus)：计算机内各个部件之间传送数据和控制信息的通道。

总线分为数据总线、地址总线和控制总线。

5.指令系统：计算机的指令系统决定了计算机的操作特性和功能。

按照十六位体系结构，指令由16位表示，可以包括逻辑运算、算术运算、存储和转移等操作。

6.中断系统：用于处理紧急情况和异步事件，如异常中断、硬件中断和软件中断等。

7.时钟系统：用于同步计算机内各个部件的工作节奏和时序，提供时钟脉冲。

8.控制单元(Control Unit)：负责控制计算机的操作，根据指令操作码的不同，控制单元产生特定的控制信号和时序信号，控制各个部件的工作。

9.运算器(アrithmetic and Logic Unit, ALU)：负责进行算术运算和逻辑运算，包括加法、减法、乘法、除法和与、或、非、异或等逻辑运算。

以上是十六位体系结构计算机组成原理的基本内容，具体实施中可能会有一些差异。

计算机组成原理教案一、概述计算机组成原理是计算机科学与技术专业的一门基础课程，主要介绍计算机硬件系统的原理和结构。

本节课程将系统讲解计算机组成原理的相关知识，包括计算机系统的层次结构、指令系统、数据表示、计算机运算、控制单元、存储器等内容。

二、计算机系统的层次结构1. 计算机系统的五大组成部分计算机系统由五大组成部分构成，包括输入设备、输出设备、运算器、控制器和存储器。

其中，输入设备用于接收外部信息，输出设备用于显示处理结果，运算器执行程序运算，控制器控制程序执行，存储器存储数据和程序。

2. 计算机系统的层次结构计算机系统的层次结构分为硬件层和软件层，硬件层包括处理器、存储器、输入输出设备等；软件层包括系统软件和应用软件。

硬件层和软件层相互配合，共同完成计算机系统的功能。

三、指令系统1. 指令系统的基本概念指令系统是计算机执行程序的基本单位，包括指令集合、地址寻址方式、指令格式等。

指令集合是计算机可以执行的指令的集合，地址寻址方式是指令中操作数的寻址方式，指令格式定义了指令的组成形式。

2. 指令执行过程指令的执行过程包括取指、分析指令、执行指令和结果存储等步骤。

取指是从存储器中读取指令，分析指令是对指令进行解码，执行指令是根据指令操作码执行相应操作，结果存储是将执行结果存储到指定位置。

四、数据表示1. 数字系统数字系统是计算机数据的表示方式，常用的数字系统包括二进制、八进制、十进制和十六进制等。

在计算机系统中，二进制是最基本的数据表示方式。

2. 数据表示格式数据在计算机中以位、字节、字等单位来表示，位是最小的数据单元，字节由8位组成，字由若干字节构成。

在计算机中，数据的表示格式包括无符号数表示和有符号数表示。

五、计算机运算1. 计算机的算术逻辑单元计算机的算术逻辑单元(ALU)是计算机执行算术和逻辑运算的核心组件，包括加法、减法、与、或、非等运算。

ALU通过控制单元的指令执行相应的运算操作。

2. 运算指令的执行运算指令包括算术运算指令和逻辑运算指令，算术运算指令用于执行加减乘除等算术运算，逻辑运算指令用于执行与或非等逻辑运算。

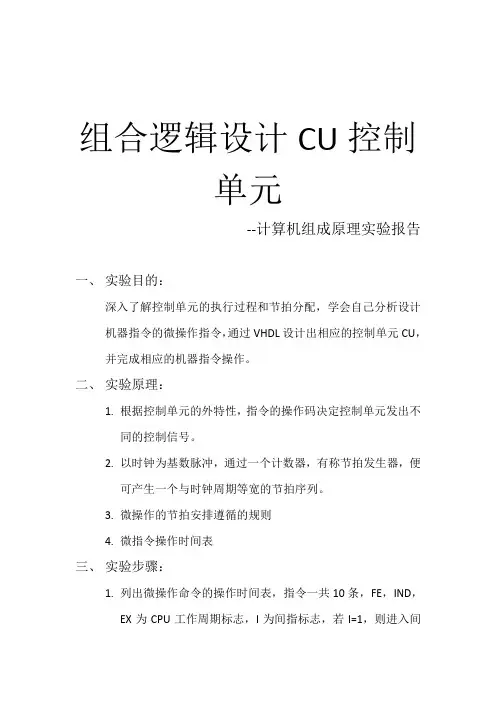

组合逻辑设计CU控制单元--计算机组成原理实验报告一、实验目的：深入了解控制单元的执行过程和节拍分配，学会自己分析设计机器指令的微操作指令，通过VHDL设计出相应的控制单元CU，并完成相应的机器指令操作。

二、实验原理：1.根据控制单元的外特性，指令的操作码决定控制单元发出不同的控制信号。

2.以时钟为基数脉冲，通过一个计数器，有称节拍发生器，便可产生一个与时钟周期等宽的节拍序列。

3.微操作的节拍安排遵循的规则4.微指令操作时间表三、实验步骤：1.列出微操作命令的操作时间表，指令一共10条，FE，IND，EX为CPU工作周期标志，I为间指标志，若I=1，则进入间指周期。

在执行周期的T2时刻，CPU要向所有的中断源发出中断查询信号，若检测到有中断请求并且满足响应条件，则INT触发器置1，标志进入中断周期。

2.写出微操作命令的最简逻辑表达式。

根据位操作命令操作时间表可列出每一个微操作命令的初始逻辑表达式，经化简，整理便可获得能用现成电路实现的微操作命令逻辑表达式。

3.画出微操作命令的逻辑图。

对应每一个微操作命令的逻辑表达式都可画出一个逻辑图。

4.通过以上几条进行相应的VHDL代码编写，执行结果如下。

四、实验结果：通过一个4位二进制数为IR制定指令的标号：根据写出的微操作命令的最简逻辑表达式编写VHDL代码：波形图展示：Ir(指令号)，m（工作周期），t（节拍），i（间指标志），a0（负标记），c（微指令执行标志，1代表相应微指令执行）。

指令1展示：STP指令上图为三个工作周期，其中每个工作周期分为3个节拍，最后一行是用到的微操作命令指示。

指令2展示：上图为三个工作周期，其中每个工作周期分为3个节拍，最后一行是用到的微操作命令指示。

五、结论与总结：通过自主着手设计控制单元CU，我对控制单元执行过程产生了更加深入的理解。

将每一条机器指令通过分析设计，转化成CU 可执行的微指令操作。

其间，用到了数字逻辑的化简逻辑表达式，复习了化简得过程。

计算机组成原理实验报告实验报告运算器实验⼀、实验⽬的掌握⼋位运算器的数据传输格式，验证运算功能发⽣器及进位控制的组合功能。

⼆、实验要求完成算术、逻辑、移位运算实验，熟悉ALU运算控制位的运⽤。

三、实验原理实验中所⽤的运算器数据通路如图2-3-1所⽰。

ALU运算器由CPLD描述。

运算器的输出FUN经过74LS245三态门与数据总线相连，运算源寄存器A和暂存器B的数据输⼊端分别由2个74LS574锁存器锁存，锁存器的输⼊端与数据总线相连，准双向I/O 输⼊输出端⼝⽤来给出参与运算的数据，经2⽚74LS245三态门与数据总线相连。

图2-3-1运算器数据通路图中A WR、BWR在“搭接态”由实验连接对应的⼆进制开关控制，“0”有效，通过【单拍】按钮产⽣的脉冲把总线上的数据打⼊，实现运算源寄存器A、暂存器B的写⼊操作。

四、运算器功能编码算术运算逻辑运算K23~K0置“1”，灭M23~M0控位显⽰灯。

然后按下表要求“搭接”部件控制路。

表2.3.2 运算实验电路搭接表算术运算1.运算源寄存器写流程通过I/O单元“S7~S0”开关向累加器A和暂存器B置数，具体操作步骤如下：2.运算源寄存器读流程关闭A、B写使能，令K18=K17=“1”，按下流程分别读A、B。

3.加法与减法运算令M S2 S1 S0（K15 K13~K11=0100），为算术加，FUN及总线单元显⽰A+B的结果令M S2 S1 S0（K15 K13~K11=0101），为算术减，FUN及总线单元显⽰A－B的结果。

逻辑运算1.运算源寄存器写流程通过“I/O输⼊输出单元”开关向寄存器A和B置数，具体操作步骤如下：2.运算源寄存器读流程关闭A、B写使能，令K17= K18=1，按下流程分别读A、B。

①若运算控制位设为（M S2 S1 S0=1111）则F=A，即A内容送到数据总线。

②若运算控制位设为（M S2 S1 S0=1000）则F=B，即B内容送到数据总线。

组合逻辑控制原理
组合逻辑控制原理，是指利用逻辑门（包括与门、或门、非门等）来实现逻辑运算和逻辑函数的一种电路设计方法。

它将多个逻辑门按照一定的组合方式连接在一起，以实现复杂的逻辑功能。

在组合逻辑控制原理中，逻辑门的输入和输出只受当前输入信号的影响，与过去的输入信号无关。

这种控制方式可以通过真值表、卡诺图等方法进行逻辑函数的化简和分析，从而设计出所需的电路。

组合逻辑控制原理的主要特点是无记忆性和无反馈性。

无记忆性是指输出仅与当前输入有关，无法通过当前的输出来控制过去的输入；无反馈性是指输出不会作为输入再次输入到逻辑门中，避免了回路的产生。

组合逻辑控制原理的应用非常广泛，常见于各类数字电路、计算机设计、自动化控制、数字信号处理等领域。

通过合理设计和组合不同的逻辑门，可以实现各种逻辑运算、逻辑函数和逻辑操作，满足不同应用需求。

总之，组合逻辑控制原理是一种利用逻辑门进行逻辑运算和逻辑函数设计的方法，通过组合逻辑门的输入和输出关系，实现复杂的逻辑功能。

它具有无记忆性和无反馈性的特点，被广泛应用于各种电子领域。

计算机组成原理CPU设计实验报告课程设计题目:16位CPU设计学院: 信息学院班级:电子A班学号:1115102015姓名:方茹1目录1 实验方法 ..................................................................... . (4)2 总体说明 ..................................................................... ................................................. 5 2.1指令系统: .................................................................... .......................... 5 2.1.1指令格式分类(按指令字长和操作数不同): ...................................................... 5 2.1.2具体指令汇总表: .................................................................... .......................... 6 2.1.3相关指令流程图: .................................................................... .......................... 6 2.1.4指令数据通路的构建: .................................................................... ................... 8 2.1.5指令的分组及节拍: .................................................................... ..................... 12 2.1.6指令执行状态图:(见下页)..................................................................... ........... 13 2.1.7具体微指令: .................................................................... ............................... 13 2.2 系统整体介绍 ..................................................................... .................. 16 2.2.1系统基本模块划分 ..................................................................... ....................... 16 2.2.2总体结构图:(见下页)..................................................................... (17)3 CPU的控制逻辑与具体数据通道设计 ..................................................................... ......18 3.1取指令逻辑的设计 ..................................................................... .. (19)3.1.1指令地址的保存 ..................................................................... (19)3.1.2指令存储器 ..................................................................... .................................. 20 3.1.3下一条指令地址的计算 ..................................................................... ................ 20 3.2指令译码逻辑的设计...................................................................... ...................... 21 3.3指令执行逻辑的设计...................................................................... ...................... 22 3.4存储器访问逻辑的设计 ..................................................................... ................... 23 3.5结果写回逻辑的设计...................................................................... ...................... 24 3.6单周期CPU的总成...................................................................... (25)4各部分说明 ..................................................................... .............................................26 4.1ALU .................................................................................................................... 26 4.2数据选择器BUS_MUX ................................................................ ........................ 28 4.3器件T1 ..................................................................... .......................................... 30 4.4标志寄存器FLAG_REG ............................................................... ........................ 31 4.5T2: .................................................................... ................................................ 33 4.6程序计数器PC ..................................................................... ............................... 33 4.7地址寄存器AR和指令寄存器IR: .................................................................... .. 34 4.8寄存器、寄存器组和寄存器的选择.......................................................................36 4.9一位控制信号/WR .................................................................... ........................... 37 4.10 节拍发生器 ..................................................................... .................................. 37 4.11控制逻辑 ..................................................................... ...................................... 39 4.12T3...................................................................... ................................................ 42 4.13REG_OUT ......................................................................................................... 43 4.14存储器 ..................................................................... .......................................... 44 4.15总线选择器 ..................................................................... .. (45)24.16REG_TEST ............................................................... .. (46)5附录: .................................................................... .. (47)附录A:组员分工: .................................................................... .. (47)附录B:组员设计总结: .................................................................... . (47)31 实验方法实验要完成的工作主要包括:指令系统的设计，FPGA-CPU的整体结构设计及其细化，逻辑设计的具体实现(VHDL语言程序的编写)，软件模拟，以及硬件调试。

计算机组成原理讲义计算机组成原理是一门研究计算机硬件和软件协同工作的学科。

它研究计算机系统的组成、结构、工作原理和设计方法，涉及到计算机的各个层次、各个组成部分和各种操作。

计算机组成原理作为计算机科学和计算机工程的基础课程，对于理解计算机的工作原理和提高计算机系统设计和性能优化具有重要意义。

首先，计算机组成原理涵盖了计算机的硬件组成。

计算机的硬件部分主要包括中央处理器（CPU）、存储器、输入输出设备和总线等。

中央处理器是计算机的核心部件，又被称为计算机的大脑。

它包括算术逻辑单元（ALU）和控制单元（CU），负责执行指令、算术运算和逻辑运算等。

存储器用于存储数据和指令，分为主存储器（RAM）和辅助存储器（硬盘、固态硬盘等）。

输入输出设备用于与计算机交互，包括键盘、鼠标、显示器、打印机等。

总线用于连接计算机的各个组成部分，包括数据总线、地址总线和控制总线等。

了解计算机硬件组成，对于设计和优化计算机系统具有重要意义。

其次，计算机组成原理涉及计算机的工作原理。

计算机的工作原理主要包括数据的表示和存储、指令的执行和流水线技术等。

数据的表示和存储是计算机进行数据处理的基础。

计算机使用二进制表示数据，将数据存储在内存中。

指令的执行是计算机进行计算和逻辑操作的基本单元。

计算机通过解码和执行指令，对数据进行处理。

流水线技术是提高计算机执行效率的一种重要方法。

通过将指令执行分解成多个阶段，可以提高指令的吞吐量。

计算机组成原理对于理解计算机工作原理和提高计算机系统性能具有重要意义。

最后，计算机组成原理涉及计算机的设计方法。

计算机的设计方法包括指令系统的设计、组合逻辑电路的设计和微程序设计等。

指令系统的设计是计算机体系结构的基础，决定了计算机的功能和性能。

组合逻辑电路设计是实现计算机各个功能模块的基础，包括加法器、乘法器、寄存器和控制电路等。

微程序设计是实现指令的执行和控制的基础，将指令分解成微指令并存储在控制存储器中。

计算机组成原理计算机组成原理是指计算机由硬件和软件组成的过程和原理。

它涉及了计算机内部各部件的功能和相互关系，以及它们如何协同工作，实现计算、存储和通信等功能的基本原理。

计算机组成原理主要包括指令执行周期、存储器层次结构、总线结构、I/O系统、中央处理单元（CPU）、寄存器以及各种逻辑门电路等基本概念和原理。

计算机组成原理是计算机科学与技术的核心课程之一，它为我们深入了解计算机的工作原理以及如何有效地设计和优化计算机系统提供了重要基础。

指令执行周期是计算机工作的基本单位，它由取指令、指令译码、指令执行、访问存储器、写回数据等若干步骤组成。

存储器层次结构是指计算机系统中不同速度和容量的存储器层级，包括高速缓存、主存储器和辅助存储器等。

各级存储器通过读写控制线和数据线相连，实现数据的传输和存储。

总线结构是计算机内部各部件之间传输数据和控制信号的途径。

它包括数据总线、地址总线和控制总线等，用于在CPU、存储器和I/O设备之间传输数据和控制信息。

I/O系统是计算机与外部设备之间的接口，负责数据的输入输出和设备的管理。

它通过I/O控制器和外设接口等实现计算机与外部设备的通信。

CPU是计算机的核心部件，负责执行程序中的指令。

它由控制单元和算术逻辑单元组成，控制单元负责指令的控制和管理，算术逻辑单元负责进行数据的运算和逻辑判断。

寄存器是CPU内部用于存储数据和指令的临时存储器，包括通用寄存器、指令寄存器、程序计数器等。

逻辑门电路是计算机中最基本的构建单元，包括与门、或门、非门等。

通过逻辑门的组合和连接，可以实现各种逻辑运算和控制功能。

计算机组成原理涉及的其他概念还包括指令集体系结构、流水线技术、中断处理等。

总之，计算机组成原理是计算机科学与技术中的重要基础课程，它为我们理解计算机工作原理、设计高效的计算机系统提供了基础。

通过学习计算机组成原理，我们可以更好地理解计算机的内部结构和原理，为后续的计算机体系结构、操作系统、编译原理等课程奠定坚实的基础。

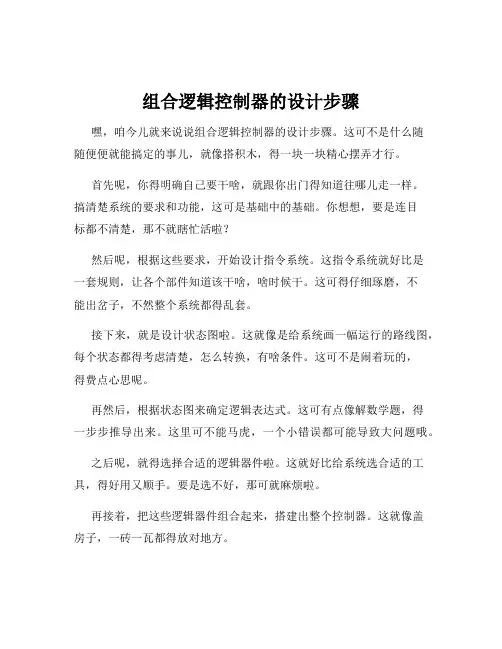

组合逻辑控制器的设计步骤嘿，咱今儿就来说说组合逻辑控制器的设计步骤。
