复压方向过流及零序

复合电压闭锁过流保护得原理1．低电压元件，电压取自本侧得YH或变压器各侧得YH。

动作判据：动作值小于低电压元件整定值。

ﻫ2.负序电压元件,电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值.ﻫ3。

过流元件，电流取自本侧得ＬＨ,任一相电流大于过流定值。

两个电压元件就是或得关系，加上过流元件，就满足复合电压闭锁过流保护得出口条件了。

ﻫ就就是电压满足条件(正序小于一定得值，一般额定电压得６０％－6５%；负序电压大于一定得值;零序大于一定得值,三者只要一个满足就可以，或得关系）与电流满足(正序电流大于一定得值)跳开关了、复压闭锁过流得具体含义就是什么?包括三个条件：1、低压元件;２、负序电压元件;3、过流元件ﻫ保护功能配置ﻫ方向闭锁得复合电压闭锁得过流保护,具有两时限出口,第一时限出口跳分段开关；第二时限跳主变各侧开关.ﻫ零压闭锁零序电流保护，具有两时限出口,第一时限出口跳分段开关；第二时限跳主变各侧开关。

零序过流保护PT断线检测ﻫ过负荷保护告警反应非电量故障得有载瓦斯保护测量功能配置：全部电量得测量采用交流采样获得,可测量电压、保护电流、零序电压电流。

ﻫ电力系统出现故障时常伴随得现象就是电流得增大与电压得降低，过流保护就就是通过系统故障时电流得急剧增大来实现得。

但就是由于大型设备、机械得起动也会造成电流得瞬间增大，有可能造成开关得误动，为了防止其误动，在保护中增加低电压元件,将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流得增大与电压得降低”这两个条件同时满足时才出口跳闸。

在将过流保护用于变压器得后备保护用时,再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。

电压闭锁过流保护——当电流大于过流保护得定值时，如低电压没动作就闭锁(保护不出口)，低电压也动作时,保护就跳闸。

一般得过流保护动作灵敏度不够，为了提高保护动作得灵敏度，做法就是结合母线得电压变化情况,这样即考虑了电压又考虑了电流，从而可区分过负荷与过流,提高了过流保护得灵敏度。

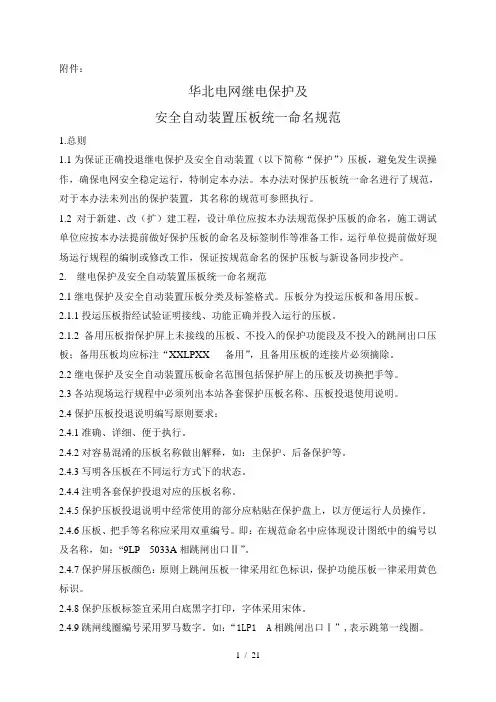

附件：华北电网继电保护及安全自动装置压板统一命名规范1.总则1.1为保证正确投退继电保护及安全自动装置（以下简称“保护”）压板，避免发生误操作，确保电网安全稳定运行，特制定本办法。

本办法对保护压板统一命名进行了规范，对于本办法未列出的保护装置，其名称的规范可参照执行。

1.2对于新建、改（扩）建工程，设计单位应按本办法规范保护压板的命名，施工调试单位应按本办法提前做好保护压板的命名及标签制作等准备工作，运行单位提前做好现场运行规程的编制或修改工作，保证按规范命名的保护压板与新设备同步投产。

2. 继电保护及安全自动装置压板统一命名规范2.1继电保护及安全自动装置压板分类及标签格式。

压板分为投运压板和备用压板。

2.1.1投运压板指经试验证明接线、功能正确并投入运行的压板。

2.1.2 备用压板指保护屏上未接线的压板、不投入的保护功能段及不投入的跳闸出口压板；备用压板均应标注“XXLPXX 备用”，且备用压板的连接片必须摘除。

2.2继电保护及安全自动装置压板命名范围包括保护屏上的压板及切换把手等。

2.3各站现场运行规程中必须列出本站各套保护压板名称、压板投退使用说明。

2.4保护压板投退说明编写原则要求：2.4.1准确、详细、便于执行。

2.4.2对容易混淆的压板名称做出解释，如：主保护、后备保护等。

2.4.3写明各压板在不同运行方式下的状态。

2.4.4注明各套保护投退对应的压板名称。

2.4.5保护压板投退说明中经常使用的部分应粘贴在保护盘上，以方便运行人员操作。

2.4.6压板、把手等名称应采用双重编号。

即：在规范命名中应体现设计图纸中的编号以及名称，如：“9LP5033A相跳闸出口Ⅱ”。

2.4.7保护屏压板颜色：原则上跳闸压板一律采用红色标识，保护功能压板一律采用黄色标识。

2.4.8保护压板标签宜采用白底黑字打印，字体采用宋体。

2.4.9跳闸线圈编号采用罗马数字。

如：“1LP1 A相跳闸出口Ⅰ”,表示跳第一线圈。

复合电压闭锁过流保护的原理1.低电压元件，电压取自本侧的YH或变压器各侧的YH动作判据：动作值小于低电压元件整定值。

2。

负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。

3。

过流元件，电流取自本侧的LH,任一相电流大于过流定值。

两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。

就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。

电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。

但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。

在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。

电压闭锁过流保护一一当电流大于过流保护的定值时，如低电压没动作就闭锁（保护不出口），低电压也动作时，保护就跳闸。

一般的过流保护动作灵敏度不够，为了提高保护动作的灵敏度，做法是结合母线的电压变化情况，这样即考虑了电压又考虑了电流，从而可区分过负荷和过流，提高了过流保护的灵敏度。

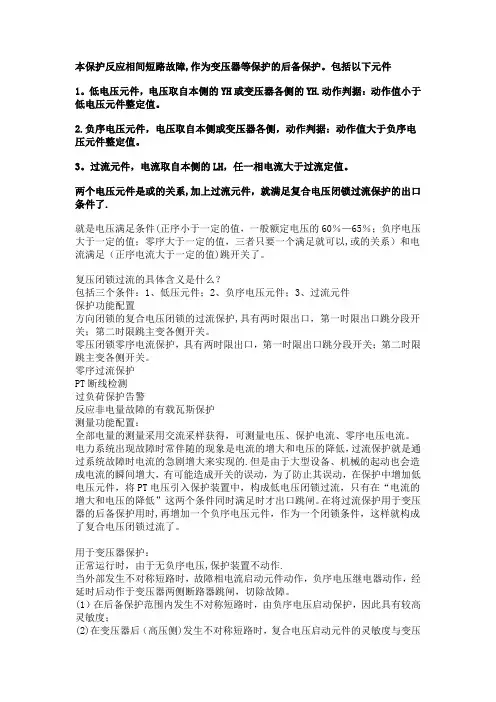

本保护反应相间短路故障,作为变压器等保护的后备保护。

包括以下元件1。

低电压元件，电压取自本侧的YH或变压器各侧的YH.动作判据：动作值小于低电压元件整定值。

2.负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。

3。

过流元件，电流取自本侧的LH，任一相电流大于过流定值。

两个电压元件是或的关系,加上过流元件，就满足复合电压闭锁过流保护的出口条件了.就是电压满足条件(正序小于一定的值，一般额定电压的60％—65％；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以,或的关系）和电流满足（正序电流大于一定的值)跳开关了。

复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护,具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。

电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的.但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。

在将过流保护用于变压器的后备保护用时,再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。

用于变压器保护：正常运行时，由于无负序电压,保护装置不动作.当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经延时后动作于变压器两侧断路器跳闸，切除故障。

(1）在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后（高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关;（3）由于电压启动元件只接于变压器的一侧，所以接线较简单。

电流互感器极性的接法及其测试方法发布时间：2023-02-24T05:21:42.114Z 来源：《中国电业与能源》2022年第19期作者：李国军[导读] 电流互感器为变电站内的二次设备提供电流的测量数据李国军广东电网有限责任公司河源源城供电局广东河源 517000摘要：电流互感器为变电站内的二次设备提供电流的测量数据，其中电流互感器的极性时其重要特性之一，其正确性直接关系到保护、测量、计量的准确性，一旦电流互感器极性存在错误，会给变电站安全稳定运行造成严重影响。

因此在电流互感器投运必须进行极性测试，以防接线错误导致极性弄反。

本文介绍了直流法、交流法等极性测试方法，讨论了各种方法的特点，推荐使用电流法作为现场测试的优先选项。

在电流互感器投运后还需进行带负荷测试作为最后一道防线，对功角关系进行判断以确保电流互感器的极性完全正确。

关键词：电流互感器；极性；电流法；带负荷测试1 引言电流互感器是变电站中常用的一种电力设备，它将较大的一次电流转换为较小的二次电流，经过的适当变比关系给继电保护装置、测控装置、电能计量装置提供电流的测量数据。

电流互感器绕组极性一旦错误，则会造成保护装置拒动或误动、测量或计量错误等严重后果，因此务必保证电流互感器的组别以及极性正确。

对于电流互感器在新投运、技改大修后或者其他必要情况时，必须对电流互感器进行极性检查。

本文阐述了变电站内电流互感器极性的接法，并对现场电流互感器极性测试的方法进行了讨论，具有一定的实用参考价值。

2 电流互感器极性的接法2.1 变压器电流互感器极性的接法变压器二次设备需要电流测量数据的设备一般包括保护、测控、母线差动以及计量等，电流互感器各个绕组的二次侧分别用电缆接入对应的装置中，以220kV变压器电流互感器为例，如下图所示，其中电流互感器极性端P1均指向母线侧。

图1 220kV变压器电流互感器二次绕组分布对于变压器的差动保护，其电流的正方向，是指电流从母线流入变压器。

关于复压过流,复合电压,零序电压,过电压的保护问题电力系统过电压是高电压研究范畴。

电力系统过电压分为外部过电压和内部过电压。

外部过电压指大气过电压，简单说就是雷击。

内部过电压包括操作过电压及谐振过电压，操作过电压指因操作失误，故障、运行方式改变等引起系统过电压，以下情况易发生：拉合电容器或空载长线路；断开空载变压器，电抗器，消弧线圈及同步电机等；在中性点小接地系统中，一相接地后，发生间歇电弧等。

谐振过电压指因操作失误，故障后，在系统某些部分形成L，C自振回路，当自振频率与电网频率满足一定关系而发生谐振，引起过电压。

内部过电压的根本原因在于L，C元件是储能元件，根据能量守衡定律，其储能不能突变。

复合电压是保护中的。

复合电压是由相间低电压和负序电压构成，一般组成闭锁元件，防止保护误动。

复压过流是不是低电压和负序电压闭锁过电流的意思,不包括过电压和零序电压吗?那大型(启备变和厂高变,主变)变压器的过电压保护是由什么来实现的呢?是升压站内的过电压保护装置吗?不用考虑变压器的低压侧过电压.复压过流的概念基本没错，只是判据一般还有零序电压。

过电压保护一般设在长线路上，防止操作过电压，而且由于是对侧引起的本测过电压所以一般跳闸是远跳对侧开关。

至于变压器等大型设备一般不容易造成过电压现象，（振荡情况下由于变压器系统阻抗很大，振荡中心很难落入变压器内部，关于这点我也不是很有把握，请知道的弟兄指正）。

所以一般在大型变压器特别是中性点直接接地系统，保护配置上不考虑过电压保护。

只有一些中性点不接地或经大电阻接地的变压器才考虑防止中性点偏移产生过电压伤害主设备而装设中性点过电压保护。

复压闭锁过流的复压未必就不包括零序电压。

在作为低压线路的保护或者主变的低后备时，由于处于中性点不接地系统，当然复压就不包括零序电压，采用正序电压越下限和负序电压越上限的组合逻辑。

但是对于中性点接地系统，复压闭锁过流往往仅用于主变高后备，这时是包括零序电压的。

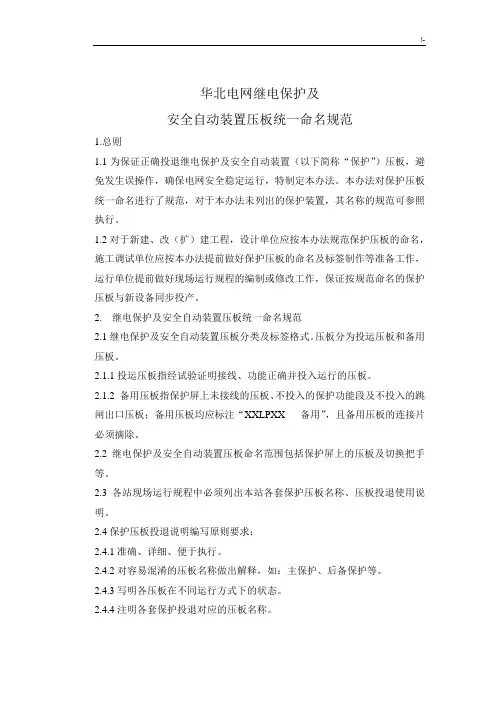

华北电网继电保护及安全自动装置压板统一命名规范1.总则1.1为保证正确投退继电保护及安全自动装置（以下简称“保护”）压板，避免发生误操作，确保电网安全稳定运行，特制定本办法。

本办法对保护压板统一命名进行了规范，对于本办法未列出的保护装置，其名称的规范可参照执行。

1.2对于新建、改（扩）建工程，设计单位应按本办法规范保护压板的命名，施工调试单位应按本办法提前做好保护压板的命名及标签制作等准备工作，运行单位提前做好现场运行规程的编制或修改工作，保证按规范命名的保护压板与新设备同步投产。

2. 继电保护及安全自动装置压板统一命名规范2.1继电保护及安全自动装置压板分类及标签格式。

压板分为投运压板和备用压板。

2.1.1投运压板指经试验证明接线、功能正确并投入运行的压板。

2.1.2 备用压板指保护屏上未接线的压板、不投入的保护功能段及不投入的跳闸出口压板；备用压板均应标注“XXLPXX 备用”，且备用压板的连接片必须摘除。

2.2继电保护及安全自动装置压板命名范围包括保护屏上的压板及切换把手等。

2.3各站现场运行规程中必须列出本站各套保护压板名称、压板投退使用说明。

2.4保护压板投退说明编写原则要求：2.4.1准确、详细、便于执行。

2.4.2对容易混淆的压板名称做出解释，如：主保护、后备保护等。

2.4.3写明各压板在不同运行方式下的状态。

2.4.4注明各套保护投退对应的压板名称。

2.4.5保护压板投退说明中经常使用的部分应粘贴在保护盘上，以方便运行人员操作。

2.4.6压板、把手等名称应采用双重编号。

即：在规范命名中应体现设计图纸中的编号以及名称，如：“9LP5033A相跳闸出口Ⅱ”。

2.4.7保护屏压板颜色：原则上跳闸压板一律采用红色标识，保护功能压板一律采用黄色标识。

2.4.8保护压板标签宜采用白底黑字打印，字体采用宋体。

2.4.9跳闸线圈编号采用罗马数字。

如：“1LP1 A相跳闸出口Ⅰ”,表示跳第一线圈。

发电机微机复合压启动的过电流保护原理及整定方法浙江旺能环保股份有限公司 作者：周玉彩一、复合压启动的（记忆）过电流保护基本作用原理发电机复压（记忆）过流保护电流元件取发电机中性点侧定子电流，低电压或复合电压取自机端。

保护作发电机、发电机变压器组相间短路故障的后备保护。

1）复合电压元件满足下列条件之一时，复合电压元件动作。

op l U U < op U 为低电压整定值，l U 为三个线电压中最小的一个； op U U .22> op U .2为负序电压整定值，2U 为负序电压（取相电压值）。

2）过流元件过流元件接于电流互感器二次三相回路中，当任一相电流满足下列条件时，保护动作。

op I I > op I 为动作电流整定值。

3）TV 异常复压闭锁机端TV 出现异常时，复合电压是否动作取决于“TV 异常复压闭锁元件”控制字的整定。

“TV 异常复压闭锁元件”控制字的整定及含义：TV 异常复压闭锁元件为“1”—TV 异常后闭锁复压元件判据判别，闭锁保护动作；TV 异常复压闭锁元件为“0”—TV 异常后复压元件满足动作条件，保护为过流保护。

二、复压（记忆）过流保护逻辑框图见图1：发电机复压（记忆）过流保护作为发电机的后备保护，当用于自并励发电机的后备保护时，电流带记忆功能。

复压（记忆）过流保护由复合电压元件、三相过流元件“与”构成，过流的记忆功能可投退。

复压（记忆）过流保护配有两段各一时限，若保护出口跳分段或母联时，应不投入记忆功能。

图1 复压(记忆)过流保护逻辑框图三、发电机复压过流保护整定：1、低电压元件整定：低电压元件为最小线电压，按躲过最低运行电压整定。

1）对于汽轮发电机，动作电压可按下式整定：Uop=0.6Ugn2）对于水轮发电机，动作电压可按下式整定：Uop=0.7Ugn式中Ugn为发电机机端电压互感器变比。

灵敏系数按主变压器高压侧母线三相短路的条件校验。

Ksen=Uop/I(3)k.max×Xt式中： I(3)k.max为主变高压侧母线金属性三相短路时的最大短路电流；tX为变压器电抗，取ttZX=。

一．“过流、零序、距离加速II/III段、阻抗相近”只得用“状态序列”档：“状态1”设能保护动作重合的量，“状态2”空载，时间要略大于重合闸动作时间，“状态3”设要加速的动作量。

二．过流保护实验：用“电压/电流”档时，要注意动作相电流的角度，方向元件采用90°接线方式，－90°<arg(U/I)<30°,因此若所加电压量为标准量，则正方向故障Ia的角度范围为－120°－0°，Ib的角度范围为120°－240°，Ic的角度范围为0°－120°。

把电流定值全设置好，把电压、方向闭锁控制字也设置好，用测试仪的电流量加大超过I段电流定值，时间超过III段时间定值，电压值小于闭锁定值，角度为正方向。

加量后，装置会显示电流I、II、III段先后动作。

改变电流量、电压值、角度可以测试各种闭锁条件。

这样可以同时测试3段定值的动作、闭锁情况，只需各2遍，而不需6遍。

而后再试“PT断线退出相关元件或退出保护段”。

三．低周/低压减载：用“频率/滑差”挡。

①测试项目：动作值②变量选择：频率/线电压幅值/相电压幅值（最好选择线电压，因为定值是按线电压设置的）③复归值：50Hz/90v/57v④滑差d/dt：（设置比定值小）（注意：对于同样的定值，该处对于相电压与线电压是不一样的，差1.732倍）⑤搜索起点：49Hz/88v/56.8v⑥搜索终点：45Hz/60v/50v⑦步长：（滑差d/dt * 每步时间）⑧每步时间：（>）0.2s假设低压定值为闭锁电压90v，滑差10v/s，时间1s。

（这时若变量选择相电压幅值，则滑差值最多只能设10/1.732 = 5.7736以下，电压只能选择90/1.732 = 51.96以下）低周定值为频率定值48 Hz，闭锁电压90v，滑差10 Hz /s，时间1s。

四．零序过流：不能用“电压/电流”档，只能用“整组试验”或“零序保护”（只有接地故障，无相间故障）。

浅析220kV 变电站的正常运行方式[摘要] 变电站是电力系统的中间环节，变电站的正常运行方式对电力系统的安全稳定运行起着举足轻重的作用，本文对典型的220kv 变电站正常运行方式进行了探讨。

[关键词] 220kv 变电站；电力系统；正常运行方式；探讨220kv 变电站是电力系统的中间环节，在电力系统中起着变换电压、接受和分配电能、控制和调整电力的作用。

为了确保电力系统的安全稳定运行，本文对典型的 220kv 变电站正常运行方式进行了探讨。

一、典型的 220kv 变电站一次系统接线图的探讨根据对变电站主接线的要求，结合目前典型的220kv 电网、110kv 电网、10kv 电网安全稳定运行的需要，通过大量的调研取证，目前较成熟的典型220kv 变电站主接线图形式见图 1：220kv 侧采取双母线接线；110kv 采取双母线接线；10kv 采取单母线分断接线的主接线图1220kv双母线接线变电站一次系统接线图二、典型的 220kv 变电站一次系统正常运行方式的探讨1.220kv：为使 220kv 电网安全稳定运行，220kv双母线需并列运行，各母线所带负荷尽可能平衡，并且在 220kv 变电站中，220kv 电力系统中性点必须有一点直接接地，故典型的 220kv 变电站220kv 一次系统正常运行方式为：电厂一线 221、电源一线223、1# 主变 201 在 1# 母线；电厂二线 222、电源二线 224、2# 主变 202 在 2# 母线；母联 225 开关、225-1、225-2 刀闸均在合闸位置；1# 主变 220kv 中性点d10 -2 刀闸在断开位置；2# 主变 220kv 中性点d20-2 刀闸在合闸位置。

2.110kv：为使 110kv 电网安全稳定运行，110kv双母线需并列运行，各母线所带负荷尽可能平衡，并且在 220kv 变电站中，110kv 电力系统中性点必须有一点直接接地，故典型的 220kv 变电站 110kv 一次系统正常运行方式为：电站一线 111、电站三线113、1#主变 101 在 1# 母线；电站二线 112、电站四线 114、2# 主变在 2# 母线；母联 115 开关、115 -11、115 -2 刀闸在合闸位置；1# 主变110kv 中性点 d10-1 刀闸在断开位置；2#主变110kv 中性点 d20-1 刀闸在合闸位置。

发电厂主变压器复合电压（方向）过流保护原理与整定作者：周玉彩一、主变压器复合电压（方向）过流保护的原理复合电压过流保护复合电压启动部分由负序过电压与低电压元件组成。

在微机保护中，接入微机保护装置的三个相电压或三个线电压，负序过电压与低电压功能由算法实现。

过电流元件的实现通过接入三线电流由算法实现，二者相与构成复合电压启动过电流保护。

在微机保护装置中，加设相间短路保护并在保护上设置相间功率方向，使此保护形成了复合电压（方向）过流保护。

该保护动作可靠、准确为此在工程中现广泛使用。

1、过流保护过流保护作为变压器或相邻元件的后备保护，复合电压闭锁和方向元件闭锁均可投退。

过流元件接入三相电流，当任一相电流满足下列条件时，过流元件动作。

op I I ，其中op I 为动作电流整定值。

2、复合电压元件对某侧过流保护可通过整定相关定值控制字选择是否经复合电压启动或仅由本侧复合电压启动还是可由多侧复合电压启动。

例如对于高压侧后备保护，定值“过流一段复压控制字” 整定为“0”时 ，表示高压侧过流保护一段退出其复合电压元件，不经复合电压闭锁；整定为“1”时 ，表示高压侧过流保护一段仅由本侧复合电压启动；整定为“2”时 ，表示高压侧过流保护一段由多侧复合电压启动，任一侧复合电压动作均可启动高压侧过流保护一段。

3、 相间功率方向元件3.1方向元件TA 与TV 的极性接线图 相间功率方向元件采用90°接线方式，接入保护装置的TA 和TV 极性如图1所示，TA 正极性端在母线侧。

对各段过流保护可通过整定相关定值（控制字）选择是否带方向或方向指向变压器还是方向指向母线。

当相间方向元件TA 、TV 接线极性符合图1所示接线原则时，例如对于高压侧后备保护，定值“过流一段方向控制字” 整定为“0”时 ，表示高压侧过流保护一段退出其方向元件，不带方向性；整定为“1”时 ，表示高压侧过流保护一段方向元件指向变压器；整定为“2”时 ，表示高压侧过流保护一段方向元件指向母线。

复压方向过流及零序保护调试方法复压方向过流保护是电力系统中常见的一种保护装置，用于检测系统中的过流故障，并通过切断电源来保护系统设备。

而零序保护也是电力系统中常用的保护装置，主要用于检测系统中的地故障，并切断电源，以保护设备和人员安全。

一、复压方向过流保护的调试方法：1.确定元件参数：首先需要确定复压方向过流保护装置中元件的参数，如互感器、电流互感器等。

对于互感器，需要测量其变比和相位差；对于电流互感器，需要测量其变比和额定一次电流。

2.校验设备接线：确保复压方向过流保护装置的各个接线正确无误。

可使用万用表等工具进行检查，确保设备的接线与接线图一致。

3.核对参数设置：复压方向过流保护装置中的保护参数需要进行设置。

通过调节装置中的旋钮或者界面设置，确保参数设置与实际情况一致。

4.测试保护功能：在没有故障的情况下，对复压方向过流保护装置进行测试，确保其正常工作。

可通过模拟故障，如手动短路等，观察装置的动作情况。

可以通过注入电流或使用模拟故障装置进行测试。

5.调整动作时间：根据实际情况，可能需要适当调整复压方向过流保护装置的动作时间，以满足系统的保护需求。

二、零序保护的调试方法：1.确定元件参数：与复压方向过流保护相似，首先需要确定零序保护装置中元件的参数，如互感器、电流互感器等。

2.校验设备接线：与复压方向过流保护类似，确保零序保护装置的各个接线正确无误。

3.核对参数设置：零序保护装置中的保护参数需要进行设置。

通过调节装置中的旋钮或者界面设置，确保参数设置与实际情况一致。

4.测试保护功能：与复压方向过流保护类似，对零序保护装置进行测试，确保其正常工作。

可通过模拟故障，如手动接地等，观察装置的动作情况。

5.调整灵敏度：零序保护装置需要根据系统的实际情况来调整灵敏度。

一般来说，可以通过改变互感器的变比，或者调整装置中的灵敏度设置来实现。

复压方向过流和零序保护调试方法复压方向过流保护（distance relay）和零序保护（zero sequence relay）是电力系统中常用的继电保护装置，用于检测故障和保护电力设备的安全运行。

下面将分别介绍这两种保护装置的调试方法。

1.验证CT和PT的接线正确性：首先确认CT和PT的接线是否正确，可以通过测量二次侧的电流和电压，与保护装置测量得到的数值进行比较，以验证接线的正确性。

2.设置保护参数：根据电压等级、线路长度和负载特性等信息，设置合适的保护参数，包括额定电流、控制开入和开出值等。

3.故障注入法：为了测试保护装置的可靠性，可以使用故障注入装置注入模拟的故障电流，观察保护装置的动作情况。

需要注意的是，注入的故障电流应该与实际系统的故障电流符合，才能得到准确的测试结果。

4.检查保护区域和方向：通过改变故障注入装置的故障位置，检查和验证保护装置的动作特性和保护范围。

确保保护装置能够准确地检测和判断故障的位置。

5.调整保护装置的动作参数：根据实际的测试结果，适当调整保护装置的动作参数，以提高保护的可靠性和准确性。

零序保护是用于检测和保护电力系统中的零序故障的装置，其作用是监测系统的零序电流，一旦检测到零序电流超过设定值，就会发出动作信号，切断电源，保护设备和线路的安全运行。

调试零序保护的方法如下：1.验证CT接线正确性：确认零序保护装置连接的CT接线是否正确，检查接线盒中的接线是否稳固可靠。

2.设置保护参数：根据系统的电压等级和运行情况，设置合适的保护参数，包括额定电流和动作值等。

3.零序电流注入法：使用注入装置注入模拟的零序电流，观察保护装置是否能够正确动作。

需要注意的是，注入的零序电流应该与实际系统的零序电流符合，才能得到准确的测试结果。

4.检查保护动作的速度和准确性：通过改变注入装置的电流大小，检查保护装置的动作速度和准确性。

确保保护装置能够在零序故障出现时快速地断开电源。

5.调整保护装置的动作参数：根据实际的测试结果，适当调整保护装置的动作参数，以提高保护的可靠性和准确性。
