线路零序方向电流保护原理

零序方向过流保护原理嘿，朋友们！今天咱来唠唠零序方向过流保护原理。

咱就说啊，电这玩意儿，就像个调皮的小孩子，有时候会乱跑乱撞。

零序电流呢，就像是这个小孩子留下的小脚印。

零序方向过流保护啊，就是专门来盯着这些小脚印的“大侦探”。

你想啊，正常情况下，电流都是在电线里乖乖地流来流去。

可要是哪里出了问题，比如漏电啦、短路啦，这零序电流就出现啦。

这时候，零序方向过流保护就会立刻警觉起来：“嘿，不对劲啊！”它怎么工作的呢？就好比是一个聪明的守门员，时刻守着电流的“球门”。

一旦零序电流这个“小调皮”想偷偷溜进球门，它就能迅速判断出方向和大小，然后果断出击，把危险给拦住。

比如说，要是漏电了，零序电流就会突然增大，这就像是平静的水面突然泛起了大浪。

零序方向过流保护这个“聪明的卫士”马上就能察觉到，“哎呀，这里有情况！”然后迅速采取行动，切断电源，保护我们的电器设备和人身安全。

你说它重要不重要？那肯定重要啊！没有它，我们的电可就乱套啦，说不定啥时候就出大问题了呢！它就像我们生活中的守护者，默默地工作着，保障着一切的正常运转。

我们平时可能感觉不到它的存在，但它却一直在那里，不离不弃。

你再想想，要是没有零序方向过流保护，那得多可怕呀！电器可能会随时坏掉，甚至还可能引发火灾啥的。

这可不是开玩笑的呀！所以说啊，零序方向过流保护原理虽然听起来有点复杂，但它真的是太重要啦！我们得好好感谢它为我们的生活保驾护航呢！咱就这么说吧，这零序方向过流保护原理就像是一把保护伞，为我们遮风挡雨，让我们能安心地享受电带来的便利。

它虽然不声不响，但却有着巨大的力量，是不是很神奇？总之啊，可别小瞧了这零序方向过流保护原理，它可是我们生活中不可或缺的一部分呢！。

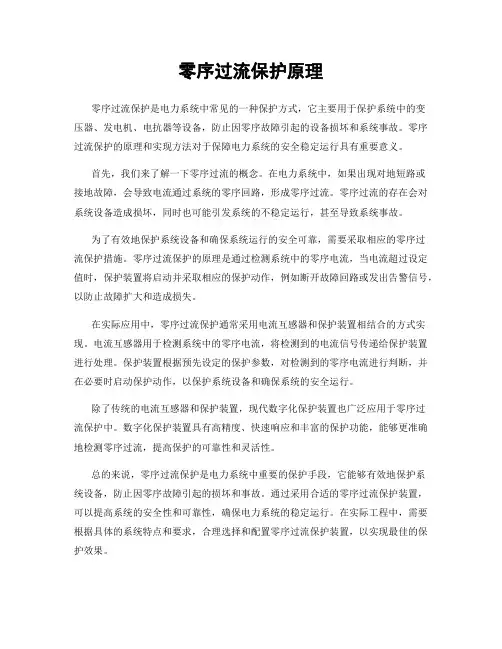

零序过流保护原理零序过流保护是电力系统中常见的一种保护方式，它主要用于保护系统中的变压器、发电机、电抗器等设备，防止因零序故障引起的设备损坏和系统事故。

零序过流保护的原理和实现方法对于保障电力系统的安全稳定运行具有重要意义。

首先，我们来了解一下零序过流的概念。

在电力系统中，如果出现对地短路或接地故障，会导致电流通过系统的零序回路，形成零序过流。

零序过流的存在会对系统设备造成损坏，同时也可能引发系统的不稳定运行，甚至导致系统事故。

为了有效地保护系统设备和确保系统运行的安全可靠，需要采取相应的零序过流保护措施。

零序过流保护的原理是通过检测系统中的零序电流，当电流超过设定值时，保护装置将启动并采取相应的保护动作，例如断开故障回路或发出告警信号，以防止故障扩大和造成损失。

在实际应用中，零序过流保护通常采用电流互感器和保护装置相结合的方式实现。

电流互感器用于检测系统中的零序电流，将检测到的电流信号传递给保护装置进行处理。

保护装置根据预先设定的保护参数，对检测到的零序电流进行判断，并在必要时启动保护动作，以保护系统设备和确保系统的安全运行。

除了传统的电流互感器和保护装置，现代数字化保护装置也广泛应用于零序过流保护中。

数字化保护装置具有高精度、快速响应和丰富的保护功能，能够更准确地检测零序过流，提高保护的可靠性和灵活性。

总的来说，零序过流保护是电力系统中重要的保护手段，它能够有效地保护系统设备，防止因零序故障引起的损坏和事故。

通过采用合适的零序过流保护装置，可以提高系统的安全性和可靠性，确保电力系统的稳定运行。

在实际工程中，需要根据具体的系统特点和要求，合理选择和配置零序过流保护装置，以实现最佳的保护效果。

继电保护原理方向保护原理一、零序方向保护原理在系统正常运行时，只有正序分量，没有零序分量，当系统发生接地短路故障或不对称断线故障时才产生零序分量，因此零序分量是构成保护的一种很可利用的故障特征量。

要构成方向保护必须能够区分正、反方向故障。

接下来我们分析一下正、反方向短路故障时零序分量的方向性。

规定正方向：电流由母线指向线路为正方向；电压以电压升为正方向1、正方向短路故障：系统接线及零序序网如下图示由图可得：Uo=－Io×Xso通常情况下零序阻抗角按约75度考虑，所以正方向短路时Uo超前Io约-105度。

2、反方向短路故障：零序序网如下图示由图可得：Uo=Io×(Xlo+Xro)通常情况下零序阻抗角按约75度考虑，所以反方向短路时Uo超前Io约75度。

分析序网要切记一点，在计算某点电压时要由高电位点经过无电源端至低电位点构成回路，如果从电源端计算，则等于电源电压加（或减）两点间压降，而电源电压很可能也是一个未知数。

对于零序网络来说，短路点电压最高，可以看成是零序回路的电源。

由分析可以看出：在特定的正方向下，零序分量具有明确的方向性。

根据上述推导，如果要构成一个零序方向继电器，使它在正方向短路时动作，反方向短路时不动，则该继电器的最大动作灵敏角应为Uo超前Io约-105度。

据此我们可以画出零序方向继电器的动作特性图：由动作特性可得动作方程：165o≤arg3U O/3I O≤－15o当我们知道动作特性及动作方程后，就可以构成继电器。

二、负序方向保护原理同样在系统正常运行时，也没有负序分量，当系统发生不对称短路故障或不对称断线故障时才产生负序分量，因此负序分量也是构成保护的一种很可利用的故障特征量。

接下来我们看一下系统正、反方向短路故障时负序序网图：由图可得：正方向短路U2=－I2×Xs2反方向短路U2=I2×(Xl2+Xr2)通常情况下负序阻抗角按约75度考虑，所以正方向短路时U2超前I2约-105度。

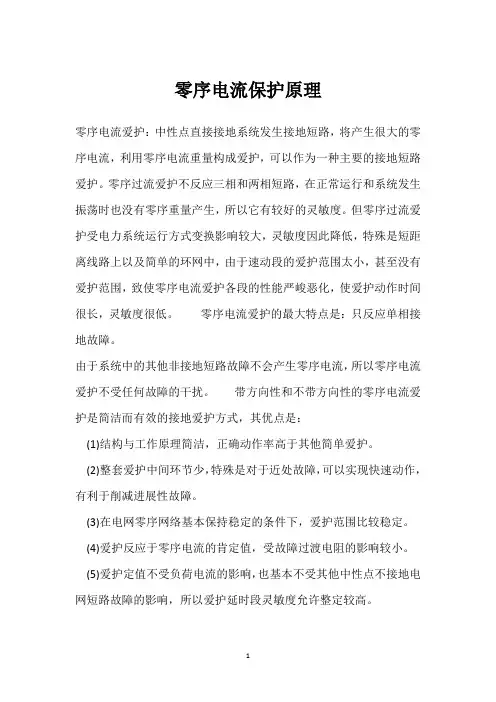

零序电流保护原理
零序电流爱护：中性点直接接地系统发生接地短路，将产生很大的零序电流，利用零序电流重量构成爱护，可以作为一种主要的接地短路爱护。

零序过流爱护不反应三相和两相短路，在正常运行和系统发生振荡时也没有零序重量产生，所以它有较好的灵敏度。

但零序过流爱护受电力系统运行方式变换影响较大，灵敏度因此降低，特殊是短距离线路上以及简单的环网中，由于速动段的爱护范围太小，甚至没有爱护范围，致使零序电流爱护各段的性能严峻恶化，使爱护动作时间很长，灵敏度很低。

零序电流爱护的最大特点是：只反应单相接地故障。

由于系统中的其他非接地短路故障不会产生零序电流，所以零序电流爱护不受任何故障的干扰。

带方向性和不带方向性的零序电流爱护是简洁而有效的接地爱护方式，其优点是：
(1)结构与工作原理简洁，正确动作率高于其他简单爱护。

(2)整套爱护中间环节少，特殊是对于近处故障，可以实现快速动作，有利于削减进展性故障。

(3)在电网零序网络基本保持稳定的条件下，爱护范围比较稳定。

(4)爱护反应于零序电流的肯定值，受故障过渡电阻的影响较小。

(5)爱护定值不受负荷电流的影响，也基本不受其他中性点不接地电网短路故障的影响，所以爱护延时段灵敏度允许整定较高。

零序电流及方向Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT零序电流及方向保护一、零序电流方向保护的基本原理；1、基本原理；零序电流保护：在正常运行时没有零序电流，只有在接地短路时才有零序电流。

并且流过保护的零序电流大小反应了短路点的远近；当短路点越近时，保护动作越快，短路点越远保护动作得越慢。

输电线路零序电流保护是反应输电线路一端零序电流的保护。

反应输电线路一端电气量变化的保护由于无法区分本线路末端短路和相邻线路始端的短路，为了在相邻线路始端短路不越级跳闸。

所以反应输电线路一端电气量弯化的保护都要做成多段式保护。

零序电流一段的任务：保护本线路的一部分。

它的定值按躲过本线路末端（实质是躲过相邻线路始端）接地短路时流过保护的最大零序电流整定（其他整定条件姑且不论）。

零序电流二段的任务：能以较短的延时尽可能地切除本线路范围内的故障。

零序电流三段的任务：应可靠保护本线路的全长，在本线路末端金属性接地短路时有一定的灵敏系数。

零序电流四段的任务：起可靠的后备作用。

第四段的定值应不大于300A，用它保护本线路的高阻接地短路。

在110KV的线路上，零序电流保护中的第四段还应作为相邻线路保护的后备。

零序电流保护只能用来保护接地故障，所以对于两相不接地的短路和三相短路不能起到保护作用。

另外零序一段保护范围受运行方式的影响也较大，有时可能保护范围缩得很小，这一点比同样保护接地故障的接地距离一段要逊色得多。

但是零序电流保护的最后一段——零序过电流保护，由于很灵敏，保护过渡电阻的能力很强，这一点又比接地距离第三段强；所以，现在有一些高压电网中有线路纵联保护，又配有保护接地短路的三段式的接地距离保护，并有双重化的保护配置，所以，生产一种保护装置的型号，把零序电流保护的第一段省略而只配零序电流保护二、三段；零序电流保护中：零序电流的大小与中性点接地的变压器的多少有很大关系。

零序方向继电器的原理、实现方法、性能评述：零序方向继电器的最基本思想是比较零序电压的零序电流的相位来区分正、反方向的接地短路。

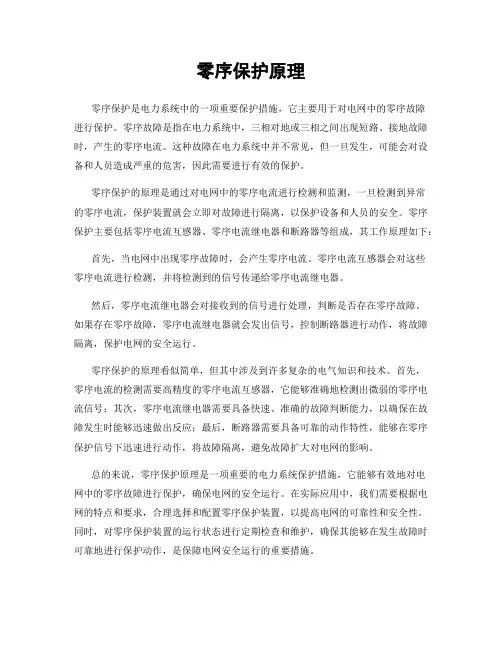

零序保护原理零序保护是电力系统中的一项重要保护措施，它主要用于对电网中的零序故障进行保护。

零序故障是指在电力系统中，三相对地或三相之间出现短路、接地故障时，产生的零序电流。

这种故障在电力系统中并不常见，但一旦发生，可能会对设备和人员造成严重的危害，因此需要进行有效的保护。

零序保护的原理是通过对电网中的零序电流进行检测和监测，一旦检测到异常的零序电流，保护装置就会立即对故障进行隔离，以保护设备和人员的安全。

零序保护主要包括零序电流互感器、零序电流继电器和断路器等组成，其工作原理如下：首先，当电网中出现零序故障时，会产生零序电流。

零序电流互感器会对这些零序电流进行检测，并将检测到的信号传递给零序电流继电器。

然后，零序电流继电器会对接收到的信号进行处理，判断是否存在零序故障。

如果存在零序故障，零序电流继电器就会发出信号，控制断路器进行动作，将故障隔离，保护电网的安全运行。

零序保护的原理看似简单，但其中涉及到许多复杂的电气知识和技术。

首先，零序电流的检测需要高精度的零序电流互感器，它能够准确地检测出微弱的零序电流信号；其次，零序电流继电器需要具备快速、准确的故障判断能力，以确保在故障发生时能够迅速做出反应；最后，断路器需要具备可靠的动作特性，能够在零序保护信号下迅速进行动作，将故障隔离，避免故障扩大对电网的影响。

总的来说，零序保护原理是一项重要的电力系统保护措施，它能够有效地对电网中的零序故障进行保护，确保电网的安全运行。

在实际应用中，我们需要根据电网的特点和要求，合理选择和配置零序保护装置，以提高电网的可靠性和安全性。

同时，对零序保护装置的运行状态进行定期检查和维护，确保其能够在发生故障时可靠地进行保护动作，是保障电网安全运行的重要措施。

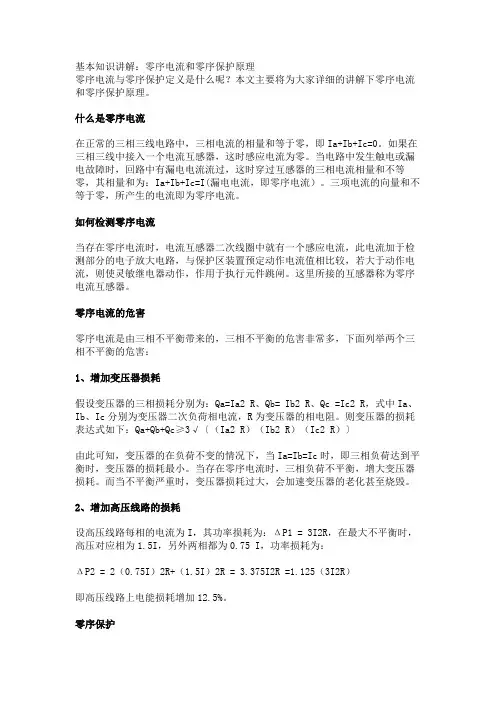

基本知识讲解：零序电流和零序保护原理零序电流与零序保护定义是什么呢？本文主要将为大家详细的讲解下零序电流和零序保护原理。

什么是零序电流在正常的三相三线电路中，三相电流的相量和等于零，即Ia+Ib+Ic=0。

如果在三相三线中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流，即零序电流）。

三项电流的向量和不等于零，所产生的电流即为零序电流。

如何检测零序电流当存在零序电流时，电流互感器二次线圈中就有一个感应电流，此电流加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，若大于动作电流，则使灵敏继电器动作，作用于执行元件跳闸。

这里所接的互感器称为零序电流互感器。

零序电流的危害零序电流是由三相不平衡带来的，三相不平衡的危害非常多，下面列举两个三相不平衡的危害：1、增加变压器损耗假设变压器的三相损耗分别为：Qa=Ia2 R、Qb= Ib2 R、Qc =Ic2 R，式中Ia、Ib、Ic分别为变压器二次负荷相电流，R为变压器的相电阻。

则变压器的损耗表达式如下：Qa+Qb+Qc≥3√〔（Ia2 R）（Ib2 R）（Ic2 R）〕由此可知，变压器的在负荷不变的情况下，当Ia=Ib=Ic时，即三相负荷达到平衡时，变压器的损耗最小。

当存在零序电流时，三相负荷不平衡，增大变压器损耗。

而当不平衡严重时，变压器损耗过大，会加速变压器的老化甚至烧毁。

2、增加高压线路的损耗设高压线路每相的电流为I，其功率损耗为：ΔP1 = 3I2R，在最大不平衡时，高压对应相为1.5I，另外两相都为0.75 I，功率损耗为：ΔP2 = 2（0.75I）2R+（1.5I）2R = 3.375I2R =1.125（3I2R）即高压线路上电能损耗增加12.5%。

零序保护在大短路电流接地系统中发生接地故障后，就有零序电流、零序电压和零序功率出现，利用这些电气量（比如零序电流）构成保护接地短路的继电保护装置统称为零序保护。

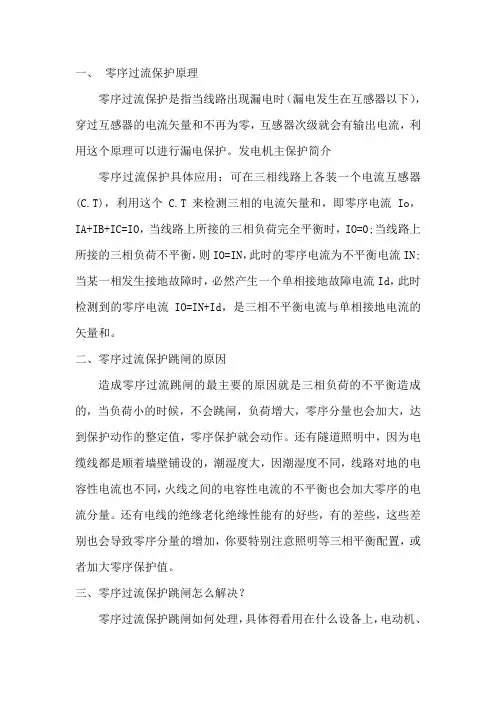

一、零序过流保护原理
零序过流保护是指当线路出现漏电时（漏电发生在互感器以下），穿过互感器的电流矢量和不再为零，互感器次级就会有输出电流，利用这个原理可以进行漏电保护。

发电机主保护简介
零序过流保护具体应用：可在三相线路上各装一个电流互感器(C.T)，利用这个C.T来检测三相的电流矢量和，即零序电流Io，IA+IB+IC=IO，当线路上所接的三相负荷完全平衡时，IO=0;当线路上所接的三相负荷不平衡，则IO=IN，此时的零序电流为不平衡电流IN;当某一相发生接地故障时，必然产生一个单相接地故障电流Id，此时检测到的零序电流IO=IN+Id，是三相不平衡电流与单相接地电流的矢量和。

二、零序过流保护跳闸的原因
造成零序过流跳闸的最主要的原因就是三相负荷的不平衡造成的，当负荷小的时候，不会跳闸，负荷增大，零序分量也会加大，达到保护动作的整定值，零序保护就会动作。

还有隧道照明中，因为电缆线都是顺着墙壁铺设的，潮湿度大，因潮湿度不同，线路对地的电容性电流也不同，火线之间的电容性电流的不平衡也会加大零序的电流分量。

还有电线的绝缘老化绝缘性能有的好些，有的差些，这些差别也会导致零序分量的增加，你要特别注意照明等三相平衡配置，或者加大零序保护值。

三、零序过流保护跳闸怎么解决？
零序过流保护跳闸如何处理，具体得看用在什么设备上，电动机、
变压器、馈线上都有针对性的解决方案，具体情况要根据具体原因分析并加以解决。

零序方向保护原理在系统正常运行时，只有正序分量，没有零序分量，当系统发生接地短路故障或不对称断线故障时才产生零序分量，因此零序分量是构成保护的一种很可利用的故障特征量。

要构成方向保护必须能够区分正、反方向故障。

接下来我们分析一下正、反方向短路故障时零序分量的方向性。

规定正方向：电流由母线指向线路为正方向；电压以电压升为正方向1、正方向短路故障：系统接线及零序序网如下图示通常情况下零序阻抗角按约75度考虑，所以反方向短路时Uo超前Io约75度。

分析序网要切记一点，在计算某点电压时要由高电位点经过无电源端至低电位点构成回路，如果从电源端计算，则等于电源电压加（或减）两点间压降，而电源电压很可能也是一个未知数。

对于零序网络来说，短路点电压最高，可以看成是零序回路的电源。

由分析可以看出：在特定的正方向下，零序分量具有明确的方向性。

根据上述推导，如果要构成一个零序方向继电器，使它在正方向短路时动作，反方向短路时不动，则该继电器的最大动作灵敏角应为Uo超前Io约-105度。

据此我们可以画出零序方向继电器的动作特性图：由动作特性可得动作方程：165o≤arg3UO/3IO≤－15o当我们知道动作特性及动作方程后，就可以构成继电器。

二、负序方向保护原理同样在系统正常运行时，也没有负序分量，当系统发生不对称短路故障或不对称断线故障时才产生负序分量，因此负序分量也是构成保护的一种很可利用的故障特征量。

接下来我们看一下系统正、反方向短路故障时负序序网图：由图可得：正方向短路 U2=－I2×Xs2反方向短路U2=I2×(X l2+Xr2)通常情况下负序阻抗角按约75度考虑，所以正方向短路时U2超前I2约-105度。

反方向短路时U2超前I2约75度。

由上述分析可以看出：负序分量同零序方向具有相同的动作特性，在特定的正方向下，具有明确的方向性。

（其他分析同零序方向）三、工频变化量方向（突变量方向）保护原理当系统发生短路故障时，根据叠加原理，短路后状态=短路前状态+短路附加状态以两侧为无穷大系统发生金属性短路为例：则短路后状态UK=0。

线路零序方向电流保护原理线路零序方向电流保护是一种用于保护电力系统中的电力线路的重要保护装置，主要用于检测并保护线路的零序故障。

在电力系统中，零序故障是指线路上出现了对地短路或线路与地之间存在接地故障，这会导致线路电流中出现非零序成分。

为了提高电力系统的可靠性和稳定性，就需要对线路的零序电流进行准确地检测和保护。

线路零序方向电流保护主要基于配电线路中的零序电流的方向差异来实现。

一般来说，正常情况下线路上的零序电流是相互抵消的，即电流从供电侧流向负载侧，然后再经过负载返回到供电侧。

但是一旦出现了零序故障，例如线路发生了对地短路，那么线路上的零序电流将无法达到平衡状态，即存在了电流的不对称性。

线路零序方向电流保护的原理基于对线路上电流方向的检测。

实际上，电力线路上的电流都是交流电流，其方向会随着时间变化。

因此，线路零序方向电流保护装置利用线路上电流的变化特点，通过检测线路上电流的角度和变化率，来判断线路上是否存在零序故障。

具体来说，线路零序方向电流保护装置一般采用微处理器作为中央处理单元，通过电流传感器来监测线路上的电流。

当线路存在零序故障时，线路上的电流会出现不对称的情况，即线路上的电流相位和振幅会发生变化。

通过对电流的采样和处理，线路零序方向电流保护装置能够判断线路上电流的方向是否正常。

一般来说，线路零序方向电流保护装置会将电流的相位角转换成数字信号，并进行比较和判断。

当线路上电流的相位角偏离一定的范围时，线路零序方向电流保护装置会发出报警信号，并进行相应的保护动作，例如切断或隔离故障线路。

线路零序方向电流保护装置的设计和配置需要考虑诸多因素，例如线路的类型和电流的变化范围等。

同时，为了提高保护的精度和可靠性，一般会采用多种保护元件和技术，并配合其他保护装置一起使用，例如过电流保护、重合闸保护等。

总之，线路零序方向电流保护是一种重要的电力系统保护装置，通过对线路上电流方向的检测，可以判断线路是否存在零序故障，并采取相应的保护措施。

集电线路零序过流一段动作原因集电线路零序过流是指系统中出现的零序电流超过额定值的情况。

零序电流是指不同相或不同回路之间的电流之和。

歧视零序过流保护是用来检测和限制由于系统接地故障或设备故障引起的零序过电流。

当零序电流超过设定值时，零序过流保护会动作并切断故障区域，防止故障扩大和保护设备安全运行。

本文将从集电线路零序过流一段动作的原因进行详细探讨，包括零序电流的产生原因、零序过流保护的工作原理、动作原因分析、以及一段动作的设置参数等方面进行深入讨论。

一、零序电流的产生原因1.系统接地故障系统接地故障是导致零序电流产生的主要原因之一。

当系统中存在接地故障时，电流会通过接地点流回发电机，并形成零序电流。

这种情况下，零序电流的大小与接地故障的类型、位置和故障电阻等因素有关，通常会远大于正常运行条件下的零序电流值。

2.设备内部故障设备内部故障也是零序电流产生的另一个重要原因。

例如，变压器绝缘老化、接地故障、内部短路等情况都可能导致设备内部的零序电流超过额定值。

3.谐波电流系统中存在谐波电流也会产生零序电流。

由于负载非线性特性和电力电子设备的广泛应用，谐波电流在电力系统中越来越普遍。

谐波电流会增加系统中的零序电流，增加零序过流保护的动作可能性。

二、零序过流保护的工作原理零序过流保护是一种通过检测零序电流大小来实现对系统负荷和设备故障的保护装置。

其工作原理主要包括以下几个方面：1.零序过流电流测量零序过流保护装置通过对系统中零序电流的测量来判断故障情况。

通常零序过流保护装置会设置一个额定值，当系统中的零序电流超过额定值时，保护装置将输出动作信号，并切断故障区域，起到故障保护作用。

2.动作时间设定零序过流保护装置还需要设置动作时间，即动作时间延迟。

在故障发生时，为了防止误动作和过度保护，零序过流保护装置通常会设定一个动作时间延迟。

只有当零序电流持续一定时间超过额定值时，保护装置才会动作，切断故障区域。

3.动作原因分析零序过流保护装置能够对电流进行采样和测量，并且根据测量出的电流值进行分析判断。

线路零序差动保护的原理及作用以线路零序差动保护的原理及作用为标题的文章一、引言线路零序差动保护是电力系统中一种重要的保护装置，它主要用于保护电力线路中的三相对地短路故障，其原理是通过对线路的零序电流进行差动计算，以判断线路是否存在故障并进行及时的切除。

本文将介绍线路零序差动保护的原理及其作用。

二、线路零序差动保护的原理线路零序差动保护的原理是基于电力系统中的对称组件理论。

在电力系统中，三相电流可以分解为正序、负序和零序三个组成部分。

而对于对地短路故障来说，零序电流是最主要的成分。

线路零序差动保护通过采集线路两端的零序电流信号，并将其进行差动计算。

差动计算的原理是根据对称组件理论，对线路两端的零序电流进行相减，得到差动电流。

如果差动电流超过设定的保护动作值，即可判断为线路存在故障。

三、线路零序差动保护的作用1.提高电力系统的可靠性线路零序差动保护能够及时地检测出线路中的对地短路故障，并对故障进行切除。

这可以有效地避免故障扩大，保护系统设备的安全运行，提高电力系统的可靠性。

2.快速定位故障位置线路零序差动保护通过差动计算，可以确定故障发生的位置。

通过对差动电流的相位差进行分析，可以判断故障发生在何处，从而可以快速定位故障位置，方便维修人员进行抢修。

3.减少停电时间线路零序差动保护能够快速地对故障进行切除，避免故障扩大。

这可以减少系统停电时间，提高电力供应的连续性和可用性，减少用户的停电损失。

4.降低设备损坏风险线路零序差动保护能够及时地切除故障，避免电流过大对设备造成过载和损坏。

通过对故障的快速切除，可以保护系统设备的安全运行，降低设备损坏风险。

5.提高电力系统的安全性线路零序差动保护作为一种重要的保护装置，能够对电力系统进行有效的保护，提高系统的安全性。

它可以在故障发生时及时切除故障，避免故障扩大，保护系统设备的安全运行。

四、总结线路零序差动保护是电力系统中一种重要的保护装置，它通过对线路的零序电流进行差动计算，能够及时地检测出线路中的对地短路故障，并对故障进行切除。
