零序电流及方向

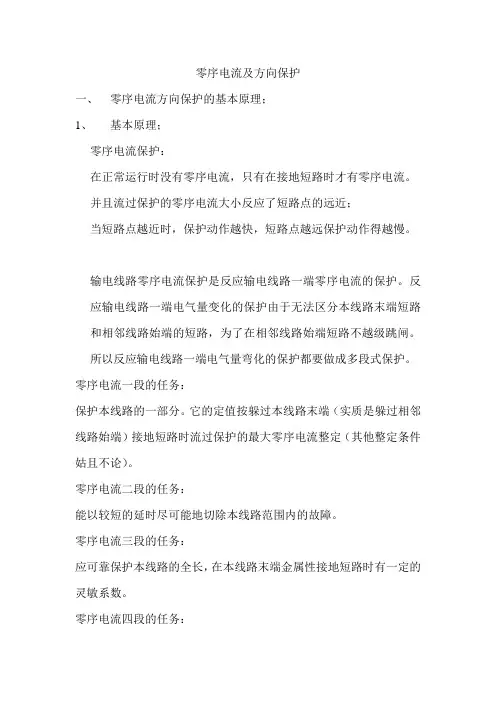

零序电流及方向保护一、零序电流方向保护的基本原理；1、基本原理；零序电流保护：在正常运行时没有零序电流，只有在接地短路时才有零序电流。

并且流过保护的零序电流大小反应了短路点的远近；当短路点越近时，保护动作越快，短路点越远保护动作得越慢。

输电线路零序电流保护是反应输电线路一端零序电流的保护。

反应输电线路一端电气量变化的保护由于无法区分本线路末端短路和相邻线路始端的短路，为了在相邻线路始端短路不越级跳闸。

所以反应输电线路一端电气量弯化的保护都要做成多段式保护。

零序电流一段的任务：保护本线路的一部分。

它的定值按躲过本线路末端（实质是躲过相邻线路始端）接地短路时流过保护的最大零序电流整定（其他整定条件姑且不论）。

零序电流二段的任务：能以较短的延时尽可能地切除本线路范围内的故障。

零序电流三段的任务：应可靠保护本线路的全长，在本线路末端金属性接地短路时有一定的灵敏系数。

零序电流四段的任务：起可靠的后备作用。

第四段的定值应不大于300A，用它保护本线路的高阻接地短路。

在110KV的线路上，零序电流保护中的第四段还应作为相邻线路保护的后备。

零序电流保护只能用来保护接地故障，所以对于两相不接地的短路和三相短路不能起到保护作用。

另外零序一段保护范围受运行方式的影响也较大，有时可能保护范围缩得很小，这一点比同样保护接地故障的接地距离一段要逊色得多。

但是零序电流保护的最后一段——零序过电流保护，由于很灵敏，保护过渡电阻的能力很强，这一点又比接地距离第三段强；所以，现在有一些高压电网中有线路纵联保护，又配有保护接地短路的三段式的接地距离保护，并有双重化的保护配置，所以，生产一种保护装置的型号，把零序电流保护的第一段省略而只配零序电流保护二、三段；零序电流保护中：零序电流的大小与中性点接地的变压器的多少有很大关系。

零序方向继电器的原理、实现方法、性能评述：零序方向继电器的最基本思想是比较零序电压的零序电流的相位来区分正、反方向的接地短路。

当前世界上的交流电力系统一般都是ABC三相的，而电力系统的正序，负序，零序分量便是根据ABC三相的顺序来定的。

正序：A相领先B相120度，B相领先C相120度，C相领先A相120度。

负序：A相落后B相120度，B相落后C相120度，C相落后A相120度。

零序：ABC三相相位相同，哪一相也不领先，也不落后。

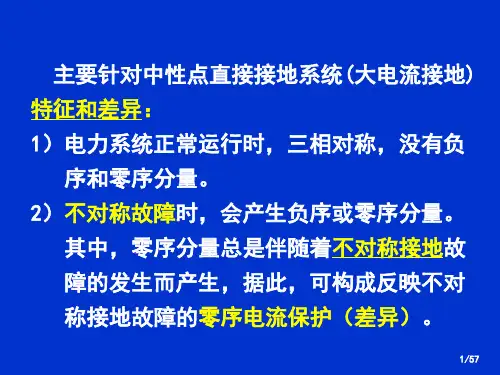

系统里面什么时候分别用到什么保护？三相短路故障和正常运行时，系统里面是正序。

单相接地故障时候，系统有正序负序和零序分量。

两相短路故障时候，系统有正序和负序分量。

两相短路接地故障时，系统有正序负序和零序分量。

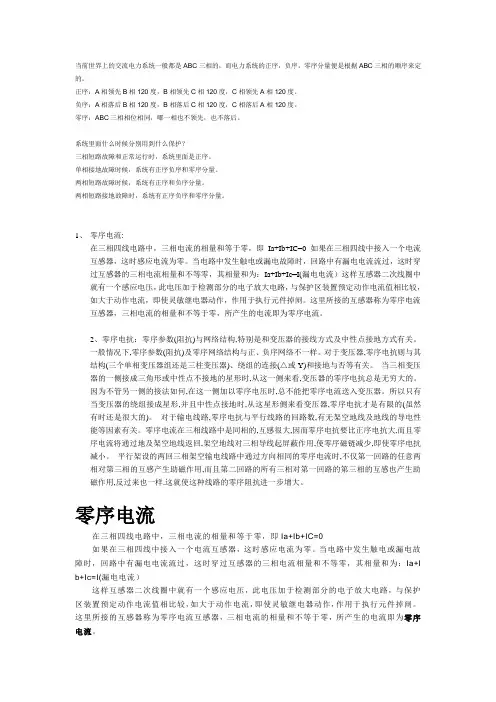

1、零序电流:在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0 如果在三相四线中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。

这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。

2、零序电抗：零序参数(阻抗)与网络结构,特别是和变压器的接线方式及中性点接地方式有关。

一般情况下,零序参数(阻抗)及零序网络结构与正、负序网络不一样。

对于变压器,零序电抗则与其结构(三个单相变压器组还是三柱变压器)、绕组的连接(△或Y)和接地与否等有关。

当三相变压器的一侧接成三角形或中性点不接地的星形时,从这一侧来看,变压器的零序电抗总是无穷大的。

因为不管另一侧的接法如何,在这一侧加以零序电压时,总不能把零序电流送入变压器。

所以只有当变压器的绕组接成星形,并且中性点接地时,从这星形侧来看变压器,零序电抗才是有限的(虽然有时还是很大的)。

对于输电线路,零序电抗与平行线路的回路数,有无架空地线及地线的导电性能等因素有关。

零序电流及方向Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT零序电流及方向保护一、零序电流方向保护的基本原理；1、基本原理；零序电流保护：在正常运行时没有零序电流，只有在接地短路时才有零序电流。

并且流过保护的零序电流大小反应了短路点的远近；当短路点越近时，保护动作越快，短路点越远保护动作得越慢。

输电线路零序电流保护是反应输电线路一端零序电流的保护。

反应输电线路一端电气量变化的保护由于无法区分本线路末端短路和相邻线路始端的短路，为了在相邻线路始端短路不越级跳闸。

所以反应输电线路一端电气量弯化的保护都要做成多段式保护。

零序电流一段的任务：保护本线路的一部分。

它的定值按躲过本线路末端（实质是躲过相邻线路始端）接地短路时流过保护的最大零序电流整定（其他整定条件姑且不论）。

零序电流二段的任务：能以较短的延时尽可能地切除本线路范围内的故障。

零序电流三段的任务：应可靠保护本线路的全长，在本线路末端金属性接地短路时有一定的灵敏系数。

零序电流四段的任务：起可靠的后备作用。

第四段的定值应不大于300A，用它保护本线路的高阻接地短路。

在110KV的线路上，零序电流保护中的第四段还应作为相邻线路保护的后备。

零序电流保护只能用来保护接地故障，所以对于两相不接地的短路和三相短路不能起到保护作用。

另外零序一段保护范围受运行方式的影响也较大，有时可能保护范围缩得很小，这一点比同样保护接地故障的接地距离一段要逊色得多。

但是零序电流保护的最后一段——零序过电流保护，由于很灵敏，保护过渡电阻的能力很强，这一点又比接地距离第三段强；所以，现在有一些高压电网中有线路纵联保护，又配有保护接地短路的三段式的接地距离保护，并有双重化的保护配置，所以，生产一种保护装置的型号，把零序电流保护的第一段省略而只配零序电流保护二、三段；零序电流保护中：零序电流的大小与中性点接地的变压器的多少有很大关系。

零序方向继电器的原理、实现方法、性能评述：零序方向继电器的最基本思想是比较零序电压的零序电流的相位来区分正、反方向的接地短路。

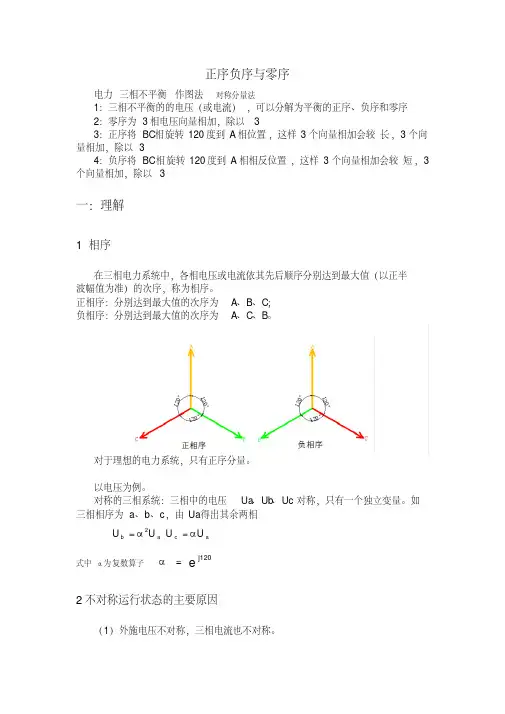

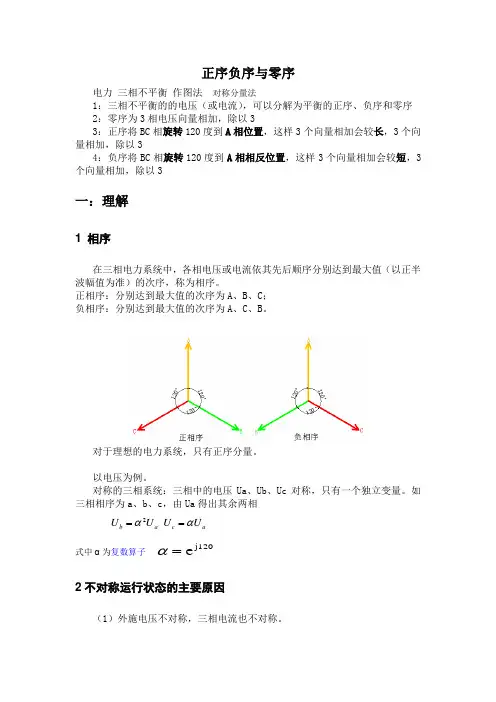

正序负序与零序电力 三相不平衡 作图法 对称分量法1：三相不平衡的的电压（或电流），可以分解为平衡的正序、负序和零序 2：零序为3相电压向量相加，除以33：正序将BC 相旋转120度到A 相位置，这样3个向量相加会较长，3个向量相加，除以34：负序将BC 相旋转120度到A 相相反位置，这样3个向量相加会较短，3个向量相加，除以3一：理解1 相序在三相电力系统中，各相电压或电流依其先后顺序分别达到最大值（以正半波幅值为准）的次序，称为相序。

正相序：分别达到最大值的次序为A 、B 、C ； 负相序：分别达到最大值的次序为A 、C 、B 。

对于理想的电力系统，只有正序分量。

以电压为例。

对称的三相系统：三相中的电压Ua 、Ub 、Uc 对称，只有一个独立变量。

如三相相序为a 、b 、c ，由Ua 得出其余两相a c ab U U U U αα== 2式中α为复数算子 j120e =α2不对称运行状态的主要原因（1）外施电压不对称，三相电流也不对称。

（2）各相负载阻抗不对称。

当初级外施电压对称，三相电流不对称。

不对称的三相电流流经变压器，导致各相阻抗压降不相等，从而次级电压也不对称。

（3）外施电压和负载阻抗均不对称。

3对称分量法对称分量法是分析三相不对称运行的基本方法。

任意一组三相不对称的物理量（电压、电流等）均可分解成三组同频率的对称的物理量。

以电流为例，说明如下：理解为：1：一个三相，幅值各不相同,方向差也可能不互为120。

2：我们可以将其分解为3个三相，正序、负序、零序。

3：将新分解产生的每相各自相加，即可还原为源三相的各相电压。

4：正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

二：作图出正负零序理解及记忆方法（1）零序，三个向量不动。

向量相加后/3（2）正序，将BC相指针拨到与A方向大概一致，这样3个相加会较长。

于是B逆时针拨120度，C顺时针拨120度。

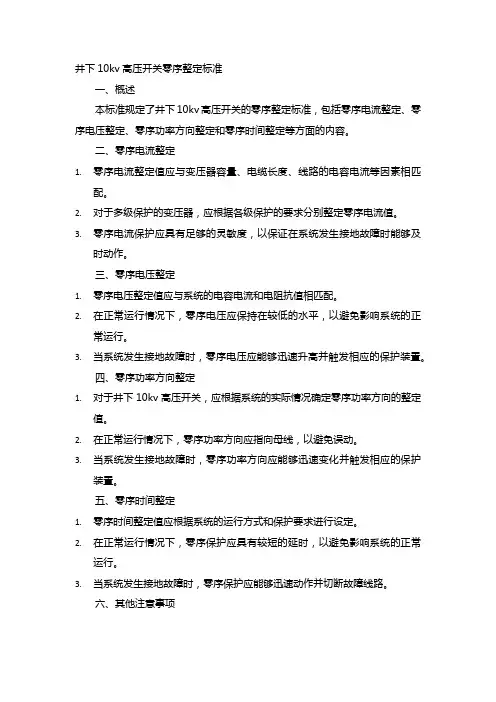

井下10kv高压开关零序整定标准一、概述本标准规定了井下10kv高压开关的零序整定标准，包括零序电流整定、零序电压整定、零序功率方向整定和零序时间整定等方面的内容。

二、零序电流整定1.零序电流整定值应与变压器容量、电缆长度、线路的电容电流等因素相匹配。

2.对于多级保护的变压器，应根据各级保护的要求分别整定零序电流值。

3.零序电流保护应具有足够的灵敏度，以保证在系统发生接地故障时能够及时动作。

三、零序电压整定1.零序电压整定值应与系统的电容电流和电阻抗值相匹配。

2.在正常运行情况下，零序电压应保持在较低的水平，以避免影响系统的正常运行。

3.当系统发生接地故障时，零序电压应能够迅速升高并触发相应的保护装置。

四、零序功率方向整定1.对于井下10kv高压开关，应根据系统的实际情况确定零序功率方向的整定值。

2.在正常运行情况下，零序功率方向应指向母线，以避免误动。

3.当系统发生接地故障时，零序功率方向应能够迅速变化并触发相应的保护装置。

五、零序时间整定1.零序时间整定值应根据系统的运行方式和保护要求进行设定。

2.在正常运行情况下，零序保护应具有较短的延时，以避免影响系统的正常运行。

3.当系统发生接地故障时，零序保护应能够迅速动作并切断故障线路。

六、其他注意事项1.在进行零序整定时，应考虑系统的实际情况和运行要求，确保整定值与系统相匹配。

2.对于多级保护的变压器，应根据各级保护的要求分别进行零序整定，以确保系统的安全性和稳定性。

3.在进行零序整定时，应注意与系统的其他保护装置进行配合，避免误动和拒动的情况发生。

线路零序方向电流保护原理线路零序方向电流保护是一种用于保护电力系统中的电力线路的重要保护装置，主要用于检测并保护线路的零序故障。

在电力系统中，零序故障是指线路上出现了对地短路或线路与地之间存在接地故障，这会导致线路电流中出现非零序成分。

为了提高电力系统的可靠性和稳定性，就需要对线路的零序电流进行准确地检测和保护。

线路零序方向电流保护主要基于配电线路中的零序电流的方向差异来实现。

一般来说，正常情况下线路上的零序电流是相互抵消的，即电流从供电侧流向负载侧，然后再经过负载返回到供电侧。

但是一旦出现了零序故障，例如线路发生了对地短路，那么线路上的零序电流将无法达到平衡状态，即存在了电流的不对称性。

线路零序方向电流保护的原理基于对线路上电流方向的检测。

实际上，电力线路上的电流都是交流电流，其方向会随着时间变化。

因此，线路零序方向电流保护装置利用线路上电流的变化特点，通过检测线路上电流的角度和变化率，来判断线路上是否存在零序故障。

具体来说，线路零序方向电流保护装置一般采用微处理器作为中央处理单元，通过电流传感器来监测线路上的电流。

当线路存在零序故障时，线路上的电流会出现不对称的情况，即线路上的电流相位和振幅会发生变化。

通过对电流的采样和处理，线路零序方向电流保护装置能够判断线路上电流的方向是否正常。

一般来说，线路零序方向电流保护装置会将电流的相位角转换成数字信号，并进行比较和判断。

当线路上电流的相位角偏离一定的范围时，线路零序方向电流保护装置会发出报警信号，并进行相应的保护动作，例如切断或隔离故障线路。

线路零序方向电流保护装置的设计和配置需要考虑诸多因素，例如线路的类型和电流的变化范围等。

同时，为了提高保护的精度和可靠性，一般会采用多种保护元件和技术，并配合其他保护装置一起使用，例如过电流保护、重合闸保护等。

总之，线路零序方向电流保护是一种重要的电力系统保护装置，通过对线路上电流方向的检测，可以判断线路是否存在零序故障，并采取相应的保护措施。

零序电流在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0如果在三相四线中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。

这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。

产生零序电流的两个条件:1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生；2、零序电流有通路。

以上两个条件缺一不可。

因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。

零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。

下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。

由于上不了图，请大家按文字说明在纸上画图。

从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。

(1 ) 求零序分量：把三个向量相加求和。
