零序电流及方向

正序、负序、零序电流的关系及保护对称分量法零序、正序、负序的理解与计算1、求零序分量：把三个向量相加求和。

即A相不动，B相的原点平移到A相的顶端箭头处。

注意B相只是平移不能转动。

同方法把C相的平移到B相的顶端。

此时作A相原点到C相顶端的向量些时是箭头对箭头这个向量就是三相向量之和。

最后取此向量幅值的三分一。

这就是零序分量的幅值方向与此向量是一样的。

2、求正序分量：对原来三相向量图先作下面的处理，A相的不动B相逆时针转120度C相顺时针转120度因此得到新的向量图。

按上述方法把此向量图三相相加及取三分一这就得到正序的A相用A相向量的幅值按相差120度的方法分别画出B、C 两相。

这就得出了正序分量。

3、求负序分量注意原向量图的处理方法与求正序时不一样。

A相的不动B相顺时针转120度C相逆时针转120度因此得到新的向量图。

下面的方法就与正序时一样了。

对电机回路来说是三相三线线制Ia+Ib+Ic=0三相不对称时也成立。

当Ia+Ib+Ic≠0时必有一相接地对地有有漏电流对三相四线制则为Ia+Ib+Ic+Io=0成立只要无漏电三相不对称时也成立因此零序电流通常作为漏电故障判断的参数。

负序电流则不同其主要应用于三相三线的电机回路在没有漏电的情况下即Ia+Ib+Ic=0三相不对称时也会产生负序电流负序电流常作为电机故障判断注意了Ia+Ib+Ic=0与三相对称不是一回事Ia+Ib+Ic=0时三相仍可能不对称。

注意了三相不平衡与零序电流不可混淆呀三相不平衡时不一定会有零序电流的同样有零序电流时三相仍可能为对称的。

这句话对吗?前面好几位把两者混淆了吧正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时把三相的不对称分量分解成对称分量正、负序及同向的零序分量。

只要是三相系统一般针对三相三线制的电机回路就能分解出上述三个分量有点象力的合成与分解但很多情况下某个分量的数值为零。

对于理想的电力系统由于三相对称因此负序和零序分量的数值都为零。

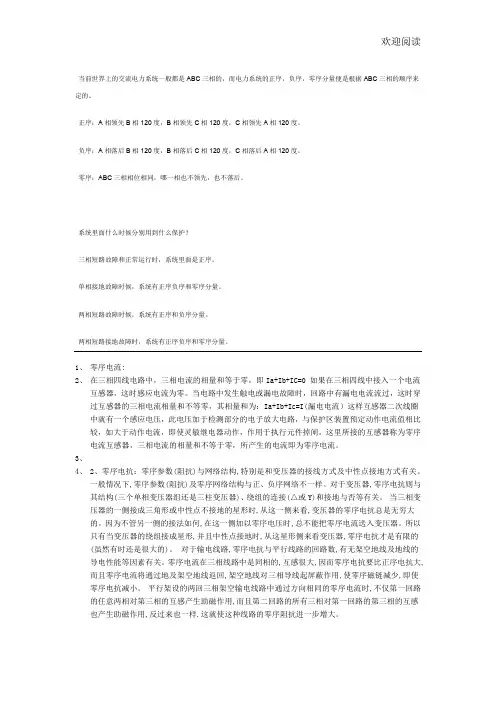

欢迎阅读当前世界上的交流电力系统一般都是ABC三相的，而电力系统的正序，负序，零序分量便是根据ABC三相的顺序来定的。

正序：A相领先B相120度，B相领先C相120度，C相领先A相120度。

负序：A相落后B相120度，B相落后C相120度，C相落后A相120度。

零序：ABC三相相位相同，哪一相也不领先，也不落后。

的。

因为不管另一侧的接法如何,在这一侧加以零序电压时,总不能把零序电流送入变压器。

所以只有当变压器的绕组接成星形,并且中性点接地时,从这星形侧来看变压器,零序电抗才是有限的(虽然有时还是很大的)。

对于输电线路,零序电抗与平行线路的回路数,有无架空地线及地线的导电性能等因素有关。

零序电流在三相线路中是同相的,互感很大,因而零序电抗要比正序电抗大,而且零序电流将通过地及架空地线返回,架空地线对三相导线起屏蔽作用,使零序磁链减少,即使零序电抗减小。

平行架设的两回三相架空输电线路中通过方向相同的零序电流时,不仅第一回路的任意两相对第三相的互感产生助磁作用,而且第二回路的所有三相对第一回路的第三相的互感也产生助磁作用,反过来也一样.这就使这种线路的零序阻抗进一步增大。

零序电流在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0如果在三相四线中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+I b+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。

这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。

度，C相顺时针转120度，因此得到新的向量图。

按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。

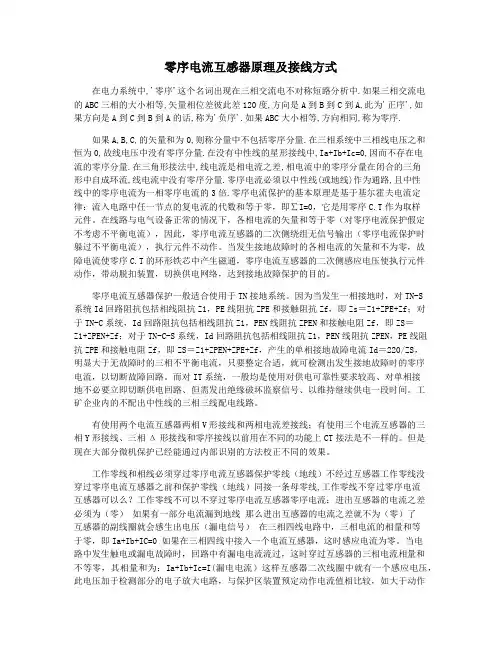

零序电流互感器原理及接线方式在电力系统中,'零序'这个名词出现在三相交流电不对称短路分析中.如果三相交流电的ABC三相的大小相等,矢量相位差彼此差120度,方向是A到B到C到A,此为'正序',如果方向是A到C到B到A的话,称为'负序'.如果ABC大小相等,方向相同,称为零序.如果A,B,C,的矢量和为0,则称分量中不包括零序分量.在三相系统中三相线电压之和恒为0,故线电压中没有零序分量.在没有中性线的星形接线中,Ia+Ib+Ic=0,因而不存在电流的零序分量.在三角形接法中,线电流是相电流之差,相电流中的零序分量在闭合的三角形中自成环流,线电流中没有零序分量.零序电流必须以中性线(或地线)作为通路,且中性线中的零序电流为一相零序电流的3倍.零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零，即∑I=0，它是用零序C.T作为取样元件。

在线路与电气设备正常的情况下，各相电流的矢量和等于零（对零序电流保护假定不考虑不平衡电流），因此，零序电流互感器的二次侧绕组无信号输出（零序电流保护时躲过不平衡电流），执行元件不动作。

当发生接地故障时的各相电流的矢量和不为零，故障电流使零序C.T的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。

零序电流互感器保护一般适合使用于TN接地系统。

因为当发生一相接地时，对TN-S系统Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE和接触阻抗Zf，即Zs＝Z1+ZPE+Zf；对于TN-C系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN和接触电阻Zf，即ZS＝Z1+ZPEN+Zf；对于TN-C-S系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN，PE线阻抗ZPE和接触电阻Zf，即ZS＝Z1+ZPEN+ZPE+Zf，产生的单相接地故障电流Id＝220/ZS，明显大于无故障时的三相不平衡电流，只要整定合适，就可检测出发生接地故障时的零序电流，以切断故障回路。

正序、负序、零序电流的关系及保护对称分量法零序、正序、负序的理解与计算1、求零序分量：把三个向量相加求和。

即A相不动，B相的原点平移到A相的顶端箭头处。

注意B相只是平移不能转动。

同方法把C相的平移到B相的顶端。

此时作A相原点到C相顶端的向量些时是箭头对箭头这个向量就是三相向量之和。

最后取此向量幅值的三分一。

这就是零序分量的幅值方向与此向量是一样的。

2、求正序分量：对原来三相向量图先作下面的处理，A相的不动B相逆时针转120度C相顺时针转120度因此得到新的向量图。

按上述方法把此向量图三相相加及取三分一这就得到正序的A相用A相向量的幅值按相差120度的方法分别画出B、C 两相。

这就得出了正序分量。

3、求负序分量注意原向量图的处理方法与求正序时不一样。

A相的不动B相顺时针转120度C相逆时针转120度因此得到新的向量图。

下面的方法就与正序时一样了。

对电机回路来说是三相三线线制Ia+Ib+Ic=0三相不对称时也成立。

当Ia+Ib+Ic≠0时必有一相接地对地有有漏电流对三相四线制则为Ia+Ib+Ic+Io=0成立只要无漏电三相不对称时也成立因此零序电流通常作为漏电故障判断的参数。

负序电流则不同其主要应用于三相三线的电机回路在没有漏电的情况下即Ia+Ib+Ic=0三相不对称时也会产生负序电流负序电流常作为电机故障判断注意了Ia+Ib+Ic=0与三相对称不是一回事Ia+Ib+Ic=0时三相仍可能不对称。

注意了三相不平衡与零序电流不可混淆呀三相不平衡时不一定会有零序电流的同样有零序电流时三相仍可能为对称的。

这句话对吗?前面好几位把两者混淆了吧正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时把三相的不对称分量分解成对称分量正、负序及同向的零序分量。

只要是三相系统一般针对三相三线制的电机回路就能分解出上述三个分量有点象力的合成与分解但很多情况下某个分量的数值为零。

对于理想的电力系统由于三相对称因此负序和零序分量的数值都为零。

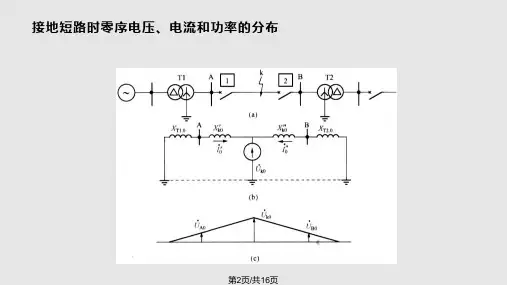

零序电流及方向Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT零序电流及方向保护一、零序电流方向保护的基本原理；1、基本原理；零序电流保护：在正常运行时没有零序电流，只有在接地短路时才有零序电流。

并且流过保护的零序电流大小反应了短路点的远近；当短路点越近时，保护动作越快，短路点越远保护动作得越慢。

输电线路零序电流保护是反应输电线路一端零序电流的保护。

反应输电线路一端电气量变化的保护由于无法区分本线路末端短路和相邻线路始端的短路，为了在相邻线路始端短路不越级跳闸。

所以反应输电线路一端电气量弯化的保护都要做成多段式保护。

零序电流一段的任务：保护本线路的一部分。

它的定值按躲过本线路末端（实质是躲过相邻线路始端）接地短路时流过保护的最大零序电流整定（其他整定条件姑且不论）。

零序电流二段的任务：能以较短的延时尽可能地切除本线路范围内的故障。

零序电流三段的任务：应可靠保护本线路的全长，在本线路末端金属性接地短路时有一定的灵敏系数。

零序电流四段的任务：起可靠的后备作用。

第四段的定值应不大于300A，用它保护本线路的高阻接地短路。

在110KV的线路上，零序电流保护中的第四段还应作为相邻线路保护的后备。

零序电流保护只能用来保护接地故障，所以对于两相不接地的短路和三相短路不能起到保护作用。

另外零序一段保护范围受运行方式的影响也较大，有时可能保护范围缩得很小，这一点比同样保护接地故障的接地距离一段要逊色得多。

但是零序电流保护的最后一段——零序过电流保护，由于很灵敏，保护过渡电阻的能力很强，这一点又比接地距离第三段强；所以，现在有一些高压电网中有线路纵联保护，又配有保护接地短路的三段式的接地距离保护，并有双重化的保护配置，所以，生产一种保护装置的型号，把零序电流保护的第一段省略而只配零序电流保护二、三段；零序电流保护中：零序电流的大小与中性点接地的变压器的多少有很大关系。

零序方向继电器的原理、实现方法、性能评述：零序方向继电器的最基本思想是比较零序电压的零序电流的相位来区分正、反方向的接地短路。

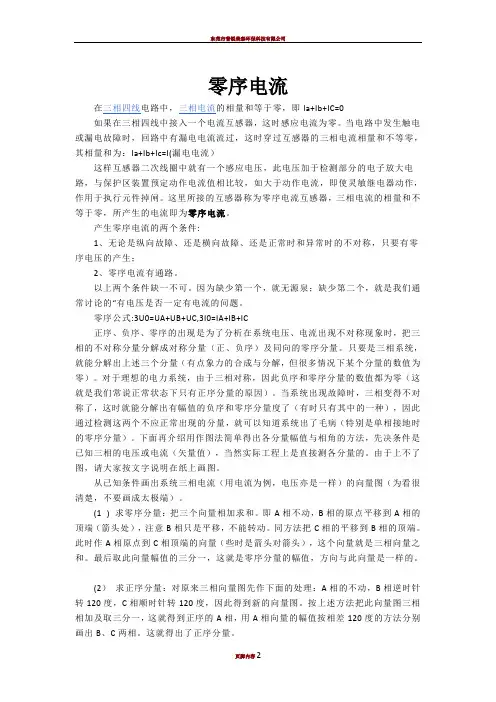

零序电流在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0如果在三相四线中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。

这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。

产生零序电流的两个条件:1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生；2、零序电流有通路。

以上两个条件缺一不可。

因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。

零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知道系统出了毛病（特别是单相接地时的零序分量）。

下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。

由于上不了图，请大家按文字说明在纸上画图。

从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。

(1 ) 求零序分量：把三个向量相加求和。

中性点经消弧线圈接地：原理：单相接地电流主要是电容电流。

如果能够在发生单相接地时用电感电流部分或全部抵消掉电容电流，则单相接地电流将大减小。

消弧线圈：消弧线圈是一个可调电感线圈，线圈的电阻很小（消耗功率小），电抗很大（保证对地绝缘水平），电抗值改变可采用多种方法。

消弧线圈补偿原理：发生单相接地故障时，通过消弧线圈使接地处流过一个与容性接地电流相反的感性电流，从而减小、甚至抵消接地电流，消除接地电弧引发的问题，提高供电可靠性。

消弧线圈的补偿方式：固定欠补偿电感电流小于接地电容电流，单相接地时接地电流为容性。

因线路停电或系统频率降低等原因使接地电流减少，可能出现完全补偿。

故一般也不采用。

固定全补偿消弧线圈提供的电感电流等于接地电容电流，接地处电流为0。

易满足谐振条件，形成串联谐振，产生过电压。

固定过补偿电感电流大于接地电流，单相接地电流为感性。

固定过补偿方式在电网中得到广泛使用。

但过补偿程度要合适。

自动跟踪补偿时刻跟踪电网电容电流变化，调节电感量，达到预设补偿量，一般设定为跟踪全补偿方式。

自动跟踪补偿消弧线圈在目前电网中占据主要地位。

零序过电流原理原理：在中性点不接地系统中，发生单相接地故障时，故障相流过零序电流互感器的电流为非故障相电容电流之和，大于零序过电流保护整定值。

整定：整定值应按躲过本支路电容电流整定。

适用范围：适用于中性点不接地系统优点：保护原理简单，通过零序电流互感器检测出该零序电流的大小，在超过整定值时使继电器动作，切断故障线路电源缺点：三相出线电容电流要均匀。

零序无功功率方向原理原理：利用故障线路零序电流（线路流向母线）滞后零序电压90 、非故障线路零序电流（母线流向线路）超前零序电压90 的特点来实现。

适用范围：适用于中性点不接地系统。

优点：这一原理对零序电流的大小要求降低，使之在实际电网中得到广泛应用。

缺点：对零序电流互感器的角特性要求较高。
