浅析多层砖混结构构造柱设置

钢筋混凝土构造柱作用和设置原则浅述一、钢筋混凝土构造柱的作用为了提高多层砖混结构的整体抗震能力，增强建筑物的整体刚度和延性，混凝土构造柱在抗震设防区的多层砖混结构房屋中，得到了普遍应用。

混凝土构造柱在平面上普遍布置在外墙转角和内外墙交接处，并与每层圈梁连接，竖向沿整个建筑物高度对正贯通，构造柱和圈梁都是现浇混凝土结构，形成同一整体的类似框架的空间体系，故此，对提高多层砖混结构的抗震能力有很大的作用。

在多层砖混结构房屋中设置混凝土构造柱，墙体抵抗水平外力的能力最大可提高20%，墙体延性可增大3倍以上。

在构造柱在和圈梁的共同作用下，可对砌体变形起到很好的约束作用，并能承受较大塑性变形。

由此可见，构造柱明显地加强了房屋的整体性，构造柱在多层混合结构中的作用不容忽视。

二、构造柱的施工质量控制构造柱布设于墙体之中，也是嵌在墙体中的钢筋混凝土柱，一般是先砌纵横墙，一层墙体砌完后，形成一个"柱腔"，预留了构造柱的位置，构造柱随着墙体和圈梁的分层砌筑和浇筑，进行分柱段施工。

要保证构造柱中心在同一竖直线上，首先要使预留的"柱腔"位置准确，在砌体施工中要经常检查构造柱钢筋骨架的垂直度，钢筋骨架校正后，立即用墙体钢筋固定钢筋骨架的位置。

其次是浇捣混凝土前，按照墙轴线引到圈梁模板上的构造柱中心位置线，使钢筋骨架中心与柱中心线对齐，这样才能保证构造柱的位置正确。

构造柱与砌体整体连结的可靠性越强越好，以共同发挥抵抗外力的作用。

规范规定，沿墙高每隔50厘米设置2Ф6水平拉结钢筋，每边伸入墙内不少于1米，这种拉结筋必须调直，固定在砌体的水平灰缝中，墙体砌筑时，不应有砂浆不饱满或钢筋弯曲的现象。

以免在外力作用下，拉结钢筋松动，降低构造柱的作用。

构造柱和墙体的连接除拉结钢筋外，还通过墙体砌成马牙槎来实现，这样构造柱实际形成为变断面柱。

砖砌体砌筑马牙槎时，每一马牙槎沿高度方向的尺寸为30厘米（5皮砖），马牙槎砌筑从每层柱脚开始，先退后进，以保证柱脚为大断面。

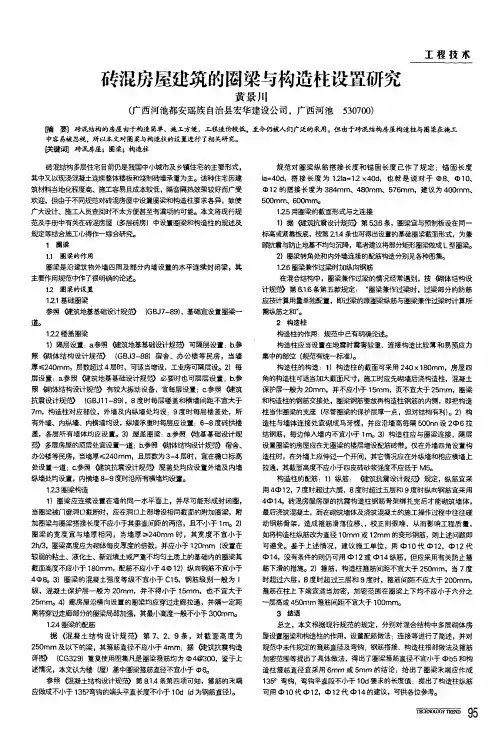

砖混房屋建筑的圈梁与构造柱设置研究黄景川(广西河池都安瑶族自治县宏华建设公司，广西河池530700)工程技术瞒要】砖混结构的房屋由于构造简单。

施工方便，工程造价较低，蝴被人们广泛的采用。

但由于砖混结构房屋构造柱与圈装在施工中容易被忽视，所以本文对圈粱与构造柱的设置进行了相关研究。

暖键词砖馒．旁屋；圈粱；构造柱砖混结构多层住宅目前仍是我国中，j、城市及乡镇住宅的主要形式，其中又以现浇混凝土连续整体楼板和烧制砖墙承重为主。

该种住宅因建筑材料当地化程度高、施工容易目成本较低，隔音隔热效果较好而广受欢迎，但由于不同规范对砖混房屋中设置圈梁和构造柱要求各异，致使广大设计、施工人员查阅时不太方便甚至有漏项的可能。

本文将现行规范及手册中有关在砖混房屋(多层砖房)中设置圈梁和构造柱的规述及规定等结合施工心得作一综合研究。

1圈粱1．1圈粱的作用圈梁是沿建筑物外墙四周及部分内墙设置的水平连续封闭梁，其主要作用规范中作了很明确的论述。

12圈梁的设置12．1基础圈梁参照键贷|地基基础设计规；b(G B J7—89)，基础宜设置圈梁一道。

122楼盖圈梁1)隔层设置：a参照锚资[地基基础设计规；苗可隔层设置；b．参照《劫体结构设计规；酚(G B J3—88)宿舍、办公楼等民房，当墙厚≤240m m，层数超过4层时，可适当增设，工业房可隔层设。

2)每层设置：a．参照健筑地基基础设计规莎-必要时也可层层设置；b参照锄咻结构设计规}苗有较大振动设备，宜每层设置；c．参照健筑抗震设计规；苗(G B Jl1—89)，8度时每层楼盖和横墙间距不宜大于7m，构造柱对应部位，外墙及内纵墙处均设：9度时每层楼盖处，所有外墙、内纵墙、内横墙均设，纵墙承重时每层应设置i6—8度砖拱楼盖，各层所有墙体均应设置。

3)屋盖圈梁：a渗照他基基础设计规莎多层房屋的顶层处宜设置—道；b．参照伽膦结构设计规；曲宿舍、办公楼等民房，当墙厚。

<240m m，且层数为3—4层时，宜在檐口标高处设置一道：c参照馋；筑抗震设计规；蛰屋盖处均应设置外墙及内墙纵墙处均设置，内横墙8—9度时沿所有横墙均设置。

浅谈构造柱在砖混结构中的作用摘要：一般情况下，砖混结构都要设置结构柱，特别是在发生强震时，结构柱的位置更应注意。

通过对钢砖混结构的研究，探讨了砖混结构对结构柱的影响，并列举了结构柱砖混结构的影响。

关键词：构造柱；砖混结构；要求；作用；引言当前，在多层房屋建筑中，砖混结构占很大比重，尤其是普通住宅工程。

在我国，以砌块为主体的砖混结构在地震作用下表现出了一定的缺陷。

通过试验和实际工作证明，在砖混结构中增设构造柱是一种十分行之有效的抗震措施。

在砖混结构中，通过使用构造柱，既可以加强墙的地震力，又可以通过构造柱与环梁的连接，达到对砖混结构的约束效果；为有效地抑制砌体裂缝，保证砌体承载力，提高砌体的地震反应能力奠定了基础。

一、构造柱的定义多层砌体住宅一般是以砖墙体为主，构造柱间多为钢筋混凝土，层数从2-3层逐步上升到6-8层。

多层砌体是我国高层住宅的主要构造型式。

在相当一段时间里，中国大多数城市的高层建筑都是以多层砌体为主。

但是，在不进行适当的地震作用下，多层砌体在地震作用下会发生破坏。

在过去的十几年里，由于发生了几起灾难性的大地震，导致了大批的多层砖瓦房倒塌，对人民生命安全构成了巨大的危害；那样的话，就是一场难以挽回的灾难了。

因此，归纳出砌体房屋的震害规律，提出了一种适合于多层砖混结构的抗震方法，这就成为了一项迫切需要解决的问题。

本文根据实际工程及模型实验数据进行了比较与研究，结果表明：在砖木建筑中使用构造柱能将其抗剪承载能力提高10%-30%；构造柱最大的特点是能提高建筑的韧性。

在开裂前，结构柱对墙体的刚性没有显著的影响，而从开裂直至失效，构造柱对墙体的刚度产生了一定的阻滞效应；这样，在倒塌时，墙体能够承担一部分垂直荷载，避免了突然倒塌，并使其在倒塌时有较大的能量吸收，使其延性增加3-4倍。

因此，在砌体结构中采用构造柱最为经济有效。

钢筋混凝土结构柱是指在墙体两端和墙体长度较大时，在墙体中间或纵向和横向墙体相交处，采用现浇形式的结构柱。

多层砖砌体结构圈梁和构造柱设置综述
多层砖砌体结构是一种广泛用于建筑物中的建筑结构。

它的基本构成是由砖头构成的墙体，其上方由圈梁支撑着楼板。

为了能够更加有效地支撑墙体和圈梁，我们需要在结构中设置构造柱。

本文将就多层砖砌体结构圈梁和构造柱的设置作一些综述。

圈梁在多层砖砌体结构中的作用是支撑隔离墙和楼板。

圈梁分为顶梁和下梁两种类型。

在多层砖砌体结构中，顶梁通常位于墙顶部，由伸向墙外的托臂和支撑墙体的短脚构成。

下梁通常位于墙体和承重柱上方，由伸向墙内的托臂和墙体固定构件构成。

圈梁与墙体之间要进行密封处理以保证其承重性能。

构造柱是结构体系中必不可少的组成部分。

它们的作用是支撑圈梁、承担上部荷载以及将下部荷载传递到地基。

构造柱的形式多样，包括正方形、矩形、圆形等，形状一般根据地基的形式和结构中的构造进行选择。

构造柱的尺寸、材料选用以及位置布置应该按照相关的设计规范进行设计。

在多层砖砌体结构中，构造柱的数量是根据墙面的大小和样式来确定的。

墙面越大，则需要更多的构造柱来支撑圈梁和负荷。

构造柱的密集度不应该过高，以免影响室内空间的美感和通风性能。

同时，密集
的构造柱布置也会增加结构造价。

在安装构造柱时，需要确保墙体处于垂直状态，且构造柱的位置应该尽量靠近墙体边缘，以便形成更稳定的支撑结构。

综上所述，多层砖砌体结构圈梁和构造柱的设置对于建筑物的安全性和稳定性至关重要。

在设置圈梁和构造柱时需要严格按照设计规范进行，并确保其质量和密度满足要求。

在安装过程中，需要严格控制水平和垂直度，以保证结构的稳定性和安全性。
