砖混结构的防震秘技——圈梁和构造柱

混凝土圈梁与构造柱的施工钢筋混凝土具有良好的抗震性、抗裂性。

所以，为了保证砖砌体的抗裂性能和防震能力，增加砌体的强度和稳定性，需在墙体中配制相应的钢筋混凝土构件，这就是平常所说的砖混结构。

在砖墙砌体中配制钢筋，主要有墙体上设置的圈梁、构造柱等构件。

这些构件，与砖墙体连成了一个整体。

一、砖墙圈梁圈梁是砖混结构中的一种钢筋混凝土结构，有的地方又称墙体腰箍，它可以提高房屋的空间刚度和整体性，增加墙体的稳定性，避免和减少由于地基的不均匀沉降而引起的墙体开裂。

圈梁是沿外墙、内纵墙和主要横墙设置的处于同一水平面内的连续封闭形结构梁。

如图4-54所示为某一圈梁的配筋。

圈梁设在+0.000以下的称为地圈梁，如图4-55所示，图样上常用DQL来表示，凡是承重墙的下边均应设置地圈梁。

装配式混凝土楼群层、屋盖的砖房、砌块房，在抗震设防区，应在安装楼板的下边沿承重外墙的周围、内纵墙和内横墙上，设置水平闭合的层间圈梁和屋盖圈梁，图样上常用QL来表示。

如果圈梁设在门窗洞口的上部，兼作门窗过梁时，则应按图4-56所示进行施工。

如果圈梁被门窗或其他洞口切断不能封闭时，则应在洞口上部设置附加圈梁，附加圈梁与墙的搭接长度应大于圈梁之间的2倍垂直间距，并不得少于1m，如图4-57所示。

图4-54 某一圈梁的配筋示意图4-55 地圈梁图4-56 圈梁兼作过梁圈梁骨架的安装应按下面要求进行：（1）圈梁施工前，必须对所砌墙体的标高进行复测，当有误差时，应用细石混凝土进行找平。

（2）圈梁钢筋骨架一般是待模板安装完毕后进行。

圈梁骨架一般在墙体上进行绑扎，有的为了赶施工进度，常在场外预先进行绑扎，或者委托钢筋加工单位进行加工。

当采用预先绑扎和加工的骨架，可先进行编号组装。

有构造柱时，则应在构造柱处进行绑扎。

图4-57 附加圈梁设置当在模内进行绑扎圈梁骨架时，应按箍筋间距的要求在模板侧划上间距线，然后装主筋穿入箍筋内，箍筋开口处，应沿上面主筋的受力方向左右错开，不得将箍筋的开口放在同一侧。

简述圈梁与构造柱的作用和设置要点圈梁与构造柱是建筑结构中常见的构件，它们在建筑物的承重系统中扮演着重要角色。

本文将详细介绍圈梁和构造柱的作用以及设置的要点。

圈梁，也称为横梁，是一种横跨在墙体上的水平构件。

它的主要作用是提供横向的支撑和稳定，将承载到的重力、水平力和地震力传递给建筑物的其他部分。

圈梁通常由钢筋混凝土制成，具有较高的强度和刚度，能够有效地承担水平和垂直荷载，并将其传递到构造柱和其他结构中。

圈梁的设置要点如下：1. 承重能力：圈梁需要根据承载的荷载大小和建筑物的使用要求来确定其尺寸和强度。

在设计过程中，需要结合具体的外荷载、内部力、材料强度等因素进行计算和验算，确保圈梁具备足够的承载能力。

2. 布置位置：圈梁的设置要根据建筑结构的布局和要求来决定。

通常情况下，圈梁位于两堵砖墙之间，可以采用悬挑式、内挑式或平挑式等形式。

在布置时，需要注意避开门窗、设备管线等要素，以免影响建筑的使用功能。

3. 纵、横向连接：圈梁与墙体之间需要通过连接件进行连接，以保证其紧密的结合和稳固性。

通常采用焊接、连接板、螺栓或钢筋的方式进行连接。

当圈梁跨度较大时，为了加强抗弯刚度，还可以在梁体中设置箍筋或纵向钢筋。

4. 预埋件的设置：为了实现圈梁与其他构件之间的连接，通常需要在圈梁中预留孔位，以便后续固定或连接。

在施工过程中，需要预留好孔位，并在适当的时间点安装预埋件，以保证后续施工的顺利进行。

构造柱，是一种竖直的、承重的结构构件，它的主要作用是将上部结构的荷载传递到地基中，并且起到支撑和稳定的作用。

构造柱通常由钢筋混凝土、钢构件等材料制成，它的尺寸、布置和强度需要根据设计要求和承载需求来确定。

构造柱的设置要点如下：1. 承重能力：构造柱承载整栋建筑物的重力，同时还需要考虑水平的风荷载和地震荷载等因素。

因此，在设计时需要根据建筑结构的特点和荷载情况，合理确定构造柱的截面尺寸和强度。

2. 布置位置：构造柱的布置位置应根据建筑的功能需求和结构布局来决定。

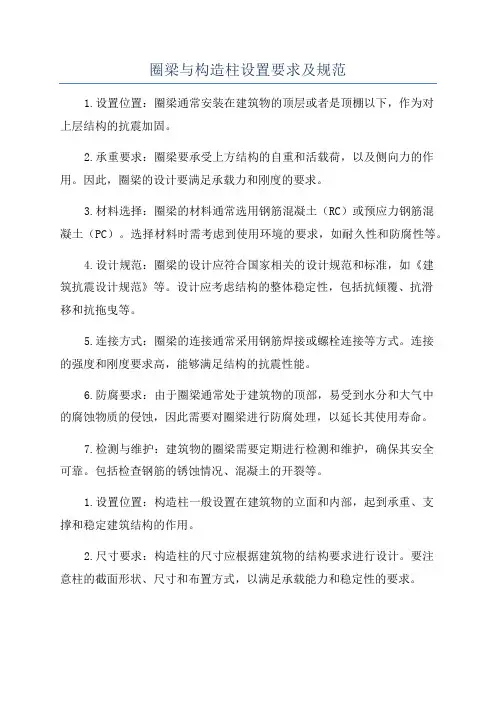

圈梁与构造柱设置要求及规范圈梁和构造柱是建筑结构的重要组成部分，它们的设置要求和规范直接关系到建筑物的稳定性和安全性。

以下是圈梁和构造柱的设置要求及规范的详细介绍。

圈梁的设置要求及规范：1.设置位置：圈梁通常位于建筑物的上部或中部，用于承受上层和屋顶的重量。

根据建筑设计和结构要求，在合适的位置设置圈梁。

2.结构形式：圈梁通常由钢筋混凝土构成，其梁带的宽度和高度要根据设计要求进行合理确定。

梁带的面积应满足承载所需的强度和刚度。

3.抗震要求：圈梁在地震作用下需要有一定的抗震能力，所以在设计中需要考虑地震荷载，并采取相应防护措施，如增加纵向和横向钢筋等。

4.设置间距：圈梁的跨度和间距应根据建筑物的荷载和结构要求进行合理布置。

一般情况下，梁的间距应在4-6米左右。

5.设计承载力和变形限值：圈梁应满足设计要求的承载力和变形限值，以确保建筑物的安全性和稳定性。

6.钢筋数量和直径：根据设计规范和计算结果确定圈梁的钢筋数量和直径。

一般来说，梁底部的钢筋负责受拉，顶部的钢筋负责受压。

7.混凝土强度等级：圈梁的混凝土应满足设计要求的强度等级，以确保其具有足够的承载力和耐久性。

构造柱的设置要求及规范：1.设置位置：构造柱通常位于建筑物的底部或中部，用于承受上部结构的重量和荷载。

柱的位置应根据建筑设计要求和结构布置进行确定。

2.结构形式：构造柱通常由钢筋混凝土构成，其截面形状一般为矩形或方形，根据设计要求确定柱的尺寸和形状。

3.抗震要求：构造柱在地震作用下需要具有一定的抗震能力，所以在设计中需要考虑地震荷载，并采取相应的加固措施，如增加纵向和横向钢筋等。

4.设置间距和跨度：构造柱的间距和跨度应满足建筑物的荷载和结构要求，根据设计规范进行合理布置。

5.设计承载力和变形限值：构造柱应满足设计要求的承载力和变形限值，以确保建筑物的安全性和稳定性。

6.钢筋数量和直径：根据设计规范和计算结果确定构造柱的钢筋数量和直径。

一般来说，柱的纵向钢筋负责受拉，横向钢筋负责受压。

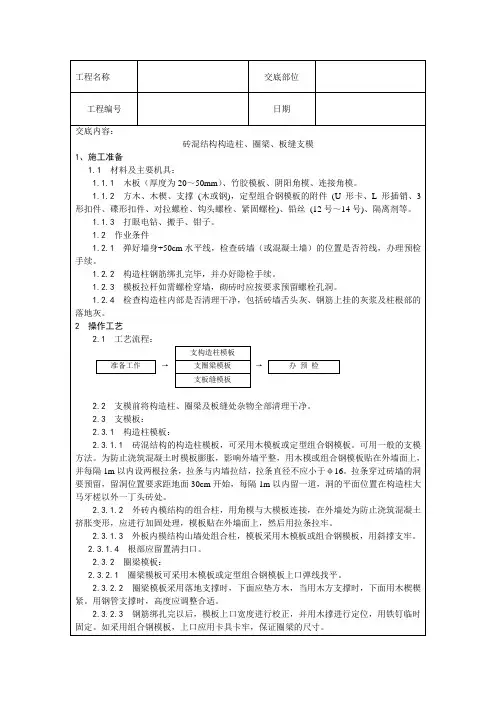

圈梁、构造柱技术交底概述圈梁和构造柱作为建筑结构中的重要组成部分，在设计和施工中需要特别注意其技术要求和操作要点。

圈梁是一种用于支撑屋顶的横梁，通常用于传统中国传统建筑中，其主要作用是承载屋顶和雨水，防止屋顶塌陷和水漏。

而构造柱则主要用于支撑建筑的竖向荷载，确保建筑的稳定和安全。

在本文中，我们将介绍圈梁和构造柱的相关知识，并讨论其施工中应注意的问题。

圈梁的施工要点材料选择圈梁一般采用木材、钢材等材料制作。

其中，木材圈梁比较常见，最常见的材料是松木或杉木。

在选择材料时，应注意以下几点：1.材料的强度和耐久性：圈梁需要承受重要的荷载，因此需要选择具有足够强度和耐久性的材料，以确保圈梁的稳定性和耐久性。

2.材料的含水率：木材在使用前需要进行充分干燥，否则会产生裂纹和变形等问题。

因此，在选购木材时应注意其含水率，不宜选择过于潮湿的材料。

制作方法制作圈梁的方法有很多种，其中最常见的是采用半榫半榫连接的方法。

具体步骤如下：1.切割木材：根据设计要求，将材料切割成适当的尺寸和形状，要求精度高，尺寸精确，确保结构稳定。

2.制作半榫：根据设计要求，在两端的木材上制作半榫，以便连接圈梁和支撑柱。

3.粘接固定：将已经制作好的半榫和圈梁进行粘接，再用螺钉等固定件固定，增加其稳定性。

施工注意点1.圈梁必须放置在支撑柱上，并尽可能与支撑柱深度相同。

2.圈梁必须垂直于支撑柱，并且两端应该水平对齐，否则会导致圈梁变形或扭曲。

3.圈梁的连接处必须牢固可靠，在施工中应注意随时检测结构的稳定性。

构造柱的施工要点材料选择构造柱材料一般包括钢筋混凝土、钢管等。

钢筋混凝土是使用最广泛的一种材料，主要因为它强度高、耐久性好、价格合理等优点。

在选择材料时，应注意以下几点：1.材料的强度和耐久性：构造柱需要承受较大的荷载，因此需要选择具有足够强度和耐久性的材料，以确保构造柱的稳定性和耐久性。

2.材料的规格和数量：构造柱的规格和数量应该根据建筑设计的需要确定，以确保其满足建筑结构要求。

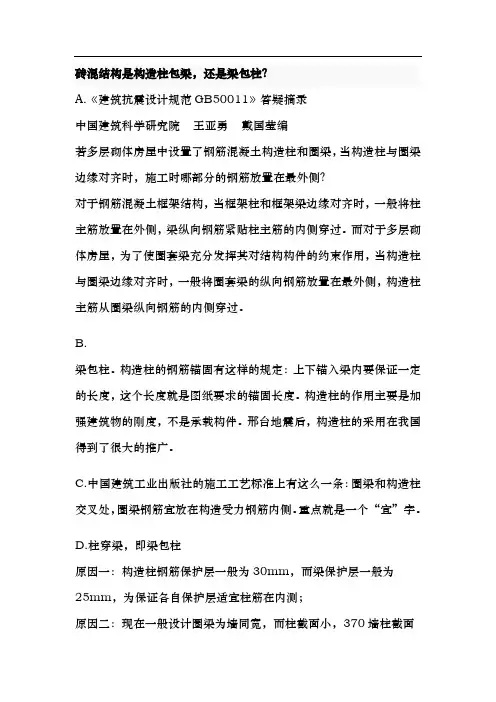

砖混结构是构造柱包梁，还是梁包柱？A.《建筑抗震设计规范GB50011》答疑摘录中国建筑科学研究院王亚勇戴国莹编若多层砌体房屋中设置了钢筋混凝土构造柱和圈梁，当构造柱与圈梁边缘对齐时，施工时哪部分的钢筋放置在最外侧？对于钢筋混凝土框架结构，当框架柱和框架梁边缘对齐时，一般将柱主筋放置在外侧，梁纵向钢筋紧贴柱主筋的内侧穿过。

而对于多层砌体房屋，为了使圈套梁充分发挥其对结构构件的约束作用，当构造柱与圈梁边缘对齐时，一般将圈套梁的纵向钢筋放置在最外侧，构造柱主筋从圈梁纵向钢筋的内侧穿过。

B.梁包柱。

构造柱的钢筋锚固有这样的规定：上下锚入梁内要保证一定的长度，这个长度就是图纸要求的锚固长度。

构造柱的作用主要是加强建筑物的刚度，不是承载构件。

邢台地震后，构造柱的采用在我国得到了很大的推广。

C.中国建筑工业出版社的施工工艺标准上有这么一条：圈梁和构造柱交叉处，圈梁钢筋宜放在构造受力钢筋内侧。

重点就是一个“宜”字。

D.柱穿梁，即梁包柱原因一：构造柱钢筋保护层一般为30mm，而梁保护层一般为25mm，为保证各自保护层适宜柱筋在内测；原因二：现在一般设计圈梁为墙同宽，而柱截面小，370墙柱截面240*240很多见，要柱包梁很难实现；原因三：砖混结构圈梁及构造柱均为构造构件，与框架结构相比受力情况很难说清，要柱包梁还是柱穿梁各种图集、标准均无明确规定。

E.底部框架-抗震墙房屋的上部应设置钢筋混凝土构造柱，并应符合下列要求：1 钢筋混凝土构造柱的设置部位，应根据房屋的总层数按本章第7.3.1条的规定设置。

过渡层尚应在底部框架柱对应位置处设置构造柱。

2 构造柱的截面，不宜小于240MM×240MM。

3 构造柱的纵向钢筋不宜少于4∮14，箍筋间距不宜大于200MM。

4 过渡层构造柱的纵向钢筋，7度时不宜少于4∮16，8度时不宜少于6∮16。

一般情况下，纵向钢筋应锚入下部的框架柱内；当纵向钢筋锚固在框架梁内时，框架梁的相应位置应加强。

浅谈砖混结构多层房屋构造柱和圈梁的合理设置及住宅结构布局的思考摘要：随着社会化经济的不断发展，建筑的质量越来越受到人们的关注。

本文就砖混结构多层房屋的构造柱进行分析，以及如何合理的设计圈梁，最后根据现有住宅结构的现状引发思考，以期能够得到改善。

关键词：砖混结构；多层房屋结构；结构柱；圈梁；设置引言一般来说砖混结构多层房屋构造柱和圈梁的设置按照设计规范要求进行设置。

构造柱设置在外墙四角、错层部位、横墙与外纵墙交接处，较大洞口两侧，大房间的内外墙交接处。

按地震烈度7度设防，七层以下的多层房屋内墙与外墙交接处，内墙局部较小墙垛处、楼梯间四角处均应设置构造柱；层高超过3.6m或长度大于7.2m的大房间外墙转角及内墙交接处应设置构造柱。

圈梁的设置，装配式钢筋混凝土楼屋盖或木楼屋盖的砖墙，横墙承重6-7度，在外墙及内纵墙屋盖及每层楼盖处，内横墙，屋盖处间距不应大于7m；楼盖处间距不应大于15m和与构造柱相对应部位，纵墙承重时每层均设置圈梁，且抗震横墙上的圈梁间距适当加密，现浇或装配式钢筋混凝土楼屋盖与墙体可靠连接的房屋可不另设圈梁，但楼板与相应构造柱用钢筋可靠连接。

圈梁应闭合设置，遇有洞口应上下搭接。

圈梁在要求的间距内无横墙时，利用梁或板缝中配筋替代圈梁。

对于构造柱和圈梁的设置及断面尺寸的大小等问题，直接影响多层砖混房屋的抗震安全性和经济合理性。

现就满足建筑结构安全要求，方便建筑施工，又具经济合理要求，谈谈自己的见解。

一、钢筋混凝土构造柱的设置1、钢筋混凝土构造柱设置在外墙四角、错层部位、横墙与外纵墙交接处、较大洞口两侧、大房间外墙交接处。

钢筋混凝土构造柱的断面是根据所起的作用，即墙体在破碎后的拉结作用加以确定的，因此，累积断面不必过大，一般单个构造柱取断面240×180mm就可以，考虑方便施工，实心砖墙砌筑容易操作，构造柱断面取240×240mm为宜。

有些把构造柱断面取与墙厚同宽，如：240×370mm、370×370mm，一是从经济合理上考虑是一种浪费，同时也对北方地区外墙保温也不利，容易出现“冷桥”现象。

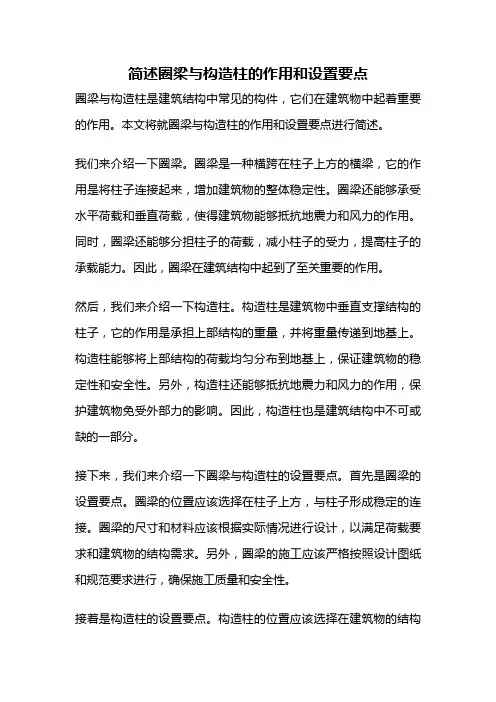

简述圈梁与构造柱的作用和设置要点圈梁与构造柱是建筑结构中常见的构件，它们在建筑物中起着重要的作用。

本文将就圈梁与构造柱的作用和设置要点进行简述。

我们来介绍一下圈梁。

圈梁是一种横跨在柱子上方的横梁，它的作用是将柱子连接起来，增加建筑物的整体稳定性。

圈梁还能够承受水平荷载和垂直荷载，使得建筑物能够抵抗地震力和风力的作用。

同时，圈梁还能够分担柱子的荷载，减小柱子的受力，提高柱子的承载能力。

因此，圈梁在建筑结构中起到了至关重要的作用。

然后，我们来介绍一下构造柱。

构造柱是建筑物中垂直支撑结构的柱子，它的作用是承担上部结构的重量，并将重量传递到地基上。

构造柱能够将上部结构的荷载均匀分布到地基上，保证建筑物的稳定性和安全性。

另外，构造柱还能够抵抗地震力和风力的作用，保护建筑物免受外部力的影响。

因此，构造柱也是建筑结构中不可或缺的一部分。

接下来，我们来介绍一下圈梁与构造柱的设置要点。

首先是圈梁的设置要点。

圈梁的位置应该选择在柱子上方，与柱子形成稳定的连接。

圈梁的尺寸和材料应该根据实际情况进行设计，以满足荷载要求和建筑物的结构需求。

另外，圈梁的施工应该严格按照设计图纸和规范要求进行，确保施工质量和安全性。

接着是构造柱的设置要点。

构造柱的位置应该选择在建筑物的结构节点处，以保证承重传递的连续性和稳定性。

构造柱的尺寸和材料应该根据设计要求进行选择，以满足建筑物的荷载要求和抗震需求。

此外，构造柱的施工应该注意与其他结构构件的连接，确保连接牢固可靠。

我们需要注意的是，在设置圈梁和构造柱时还需要考虑建筑物的整体结构布局和空间利用。

圈梁和构造柱的位置和尺寸应该与其他构件相匹配，协调一致，以便构成一个稳定、坚固的建筑结构。

圈梁与构造柱在建筑结构中起着重要的作用。

圈梁连接柱子，增加建筑物的整体稳定性和承载能力；构造柱承担上部结构的重量，保证建筑物的稳定性和安全性。

在设置圈梁和构造柱时，需要考虑位置、尺寸、材料等因素，并与其他构件协调一致。

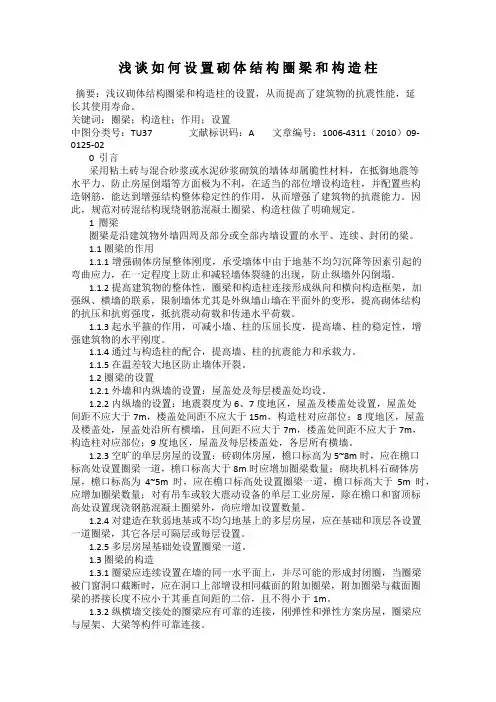

浅谈如何设置砌体结构圈梁和构造柱摘要：浅议砌体结构圈梁和构造柱的设置，从而提高了建筑物的抗震性能，延长其使用寿命。

关键词：圈梁；构造柱；作用；设置中图分类号：TU37 文献标识码：A 文章编号：1006-4311（2010）09-0125-020 引言采用粘土砖与混合砂浆或水泥砂浆砌筑的墙体却属脆性材料，在抵御地震等水平力、防止房屋倒塌等方面极为不利，在适当的部位增设构造柱，并配置些构造钢筋，能达到增强结构整体稳定性的作用，从而增强了建筑物的抗震能力。

因此，规范对砖混结构现绕钢筋混凝土圈梁、构造柱做了明确规定。

1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。

1.1 圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

1.1.2 提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。

1.1.3 起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。

1.1.4 通过与构造柱的配合，提高墙、柱的抗震能力和承载力。

1.1.5 在温差较大地区防止墙体开裂。

1.2圈梁的设置1.2.1 外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

1.2.2 内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

1.2.3 空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

论砖混结构圈梁和构造柱的设置李 科 溧阳市建设工程质量监督站摘 要：无数工程实例表明，在砖混结构中设置现浇混凝土圈梁和现浇钢筋混凝土构造柱的房屋，对抗震有很好的效果。

本文结合多层房建工程建设的实例、现行建筑规范及手册中的有关说明，综合阐述了如何在多层砖混结构中设置圈梁和构造柱。

关键词：多层砖混结构；圈梁和构造柱；设置1 引言在商品房多层建筑中，混合结构占的比例较大，而混合结构中采用粘土空心砖和混合砂浆或水泥砂浆砌筑的墙体却属于脆性材料，这对于抗震水平力作用和防止房屋倒塌方面极为不利，而近年来许多震害表明，在砖混结构中设置现浇混凝土圈梁和现浇钢筋混凝土构造柱的房屋，对抗震有很好的效果，因此，规范对混合结构设置圈梁和构造柱作了明确规定，提高了建筑物抵抗变形的能力和抗剪强度，延长了使用寿命，确保房屋在相应设防裂度地震作用下不致倒塌。

2 问题的提出在工程实际中，由于不同规范对砖混结构中设置圈梁和构造柱要求各异，致使广大设计、施工人员查阅时不太方便甚至有漏项的可能。

如此，我将现行规范及手册中有关在砖混结构（多层砖房）中设置圈梁和构造柱的规述及规定等结合自己的心得作一综合说明。

3 砖混结构圈梁和构造柱的设置技术要点3.1 圈梁b) 圈梁设置c) 屋盖圈梁d) 圈梁构造e) 圈梁的配筋f) 用圈梁的截面形式与之连接g) 圈梁兼作过梁时加纵向钢筋3.2 构造柱3.2.1 构造柱设置构造柱应当设置在地震时震害较重、连接构造比较薄和易预应力集中的部位（规范有统一标准）。

a) 构造柱设置的部位查江苏省工程建设标准《约束砌体房屋抗震设计暂行规定》（GBJ53-97）应符合下：表 1 要求：7度区七层和8度区六层设置部位8度区七层和9度区四层增设部位外墙转角处，错层部位横墙与纵墙交接处；较大洞口两侧；大房间内外墙交接处；楼梯间四角；外纵墙与横墙（轴线）交接处；山墙与同内纵墙交接处；内墙局部较小墙垛处。

内纵墙与横墙（轴线）交接处。
