砖混结构构造柱施工标准工艺

砖混结构构造柱圈梁板缝支模工艺砖混结构是一种常见的建筑结构形式，由砖墙和混凝土构件组成。

在建筑中，柱、圈梁和板缝是砖混结构中常见的构造形式，需要使用支模工艺来进行施工。

1.柱的支模工艺柱是砖混结构中承受纵向荷载的构件，需要使用支模工艺进行施工。

柱的支模主要分为两种形式：立杆支模和剪刀撑支模。

立杆支模是将木质或钢质的立杆固定在地面上，上部与顶部地梁连接，形成支模的立杆系统。

立杆之间可以加入水平横杆进行加固，提高支模的稳定性。

立杆支模适用于较小尺寸的柱子。

剪刀撑支模是将两个剪刀撑（由木质或金属构成）固定在地板上和梁底部之间，形成支模的剪刀撑系统。

剪刀撑之间可以加入水平横杆进行加固，提高支模的稳定性。

剪刀撑支模适用于较大尺寸的柱子。

在柱的支模过程中，还需要注意支模的定位和粘贴钢筋的工作。

支模的定位要保证柱的位置和尺寸准确，并且要与设计图纸一致。

粘贴钢筋时，需要按照设计要求将钢筋固定在支模内，并注意钢筋的排布密度和粘贴质量。

2.圈梁的支模工艺圈梁是砖混结构中连接柱子的水平梁，起到分散荷载和加固结构的作用。

圈梁的支模主要采用钢模板来进行施工。

钢模板是将钢质构件制作成所需梁的形状，在工地上进行组装和安装。

钢模板的优点是结构稳定，拆装方便，并且可以反复使用。

在支模过程中，需要根据设计要求进行测量和定位，确保圈梁的尺寸和位置准确无误。

在圈梁的施工过程中，还需要注意圈梁与柱子的接口处的处理。

常见的处理方法有：将圈梁与柱子的交界处凿沟，加强连接；在圈梁与柱子的接缝处设置钢筋，增加连接强度。

3.板缝的支模工艺板缝是砖混结构中横向连续的墙体或楼板之间的缝隙，需要使用支模工艺进行施工。

板缝的支模主要采用木质模板来进行施工。

木质模板是将木材切割成所需尺寸的模板，在工地上进行组装和安装。

木质模板成本低、易于加工和调整，适用于不规则形状的板缝。

在支模过程中，需要根据设计要求进行测量和定位，确保板缝的位置准确无误。

在板缝的施工过程中，还需要注意模板的定位和支撑。

砖混结构构造柱、圈梁、板缝支模施工工艺一、范围本工艺标准主要适用于工业与民用建筑砖混结构、外砖内模和外板内模结构构造柱、圈梁、板缝的模板工程。

二、施工准备1、材料及主要机具：1.1木板（厚度为20〜50mm）、定型组合钢模板（长度为600、750、900、1200、1500mm,宽度为100、150>200、250、300mm）>阴阳角模、连接角模。

1.2方木、木楔、支撑（木或钢），定型组合钢模板的附件（U形卡、1形插销、3形扣件、碟形扣件、对拉螺栓、钩头螺栓、紧固螺栓）、铅丝（12号〜14号）、隔离剂等。

1.3打眼电钻、搬手、钳子。

2、作业条件I水平线，检查砖墙（或混凝土墙）的位置是否符线，办理预检手续。

2.1弹好墙身+50Cn2.2构造柱钢筋绑扎完毕，并办好隐检手续。

2.3模板拉杆如需螺栓穿墙，砌砖时应按要求预留螺栓孔洞。

2.4检查构造柱内部是否清理干净，包括砖墙舌头灰、钢筋上挂的灰浆及柱根部的落地灰。

三、操作工艺1、工艺流程：支构造柱模板准备工作If支圈梁模板一I办预检支板缝模板2、支模前将构造柱、圈梁及板缝处杂物全部清理干净。

3、支模板：3.1构造柱模板：（1）砖混结构的构造柱模板，可采用木模板或定型组合钢模板。

可用一般的支模方法。

为防止浇筑混凝土时模板膨胀，影响外墙平整，用木模或组合钢模板贴在外墙面上，并每隔In1以内设两根拉条，拉条与内墙拉结，拉条直径不应小于616。

拉条穿过砖墙的洞要预留，留洞位置要求距地面30Cm开始，每隔Im以内留一道，洞的平面位置在构造柱大马牙槎以外一丁头砖处。

（2）外砖内模结构的组合柱，用角模与大模板连接，在外墙处为防止浇筑混凝土挤胀变形，应进行加固处理，模板贴在外墙面上，然后用拉条拉牢。

（3）外板内模结构山墙处组合柱，模板采用木模板或组合钢模板，用斜撑支牢。

（4）根部应留置清扫口。

3.2圈梁模板：（1）圈梁模板可采用木模板或定型组合钢模板上口弹线找平。

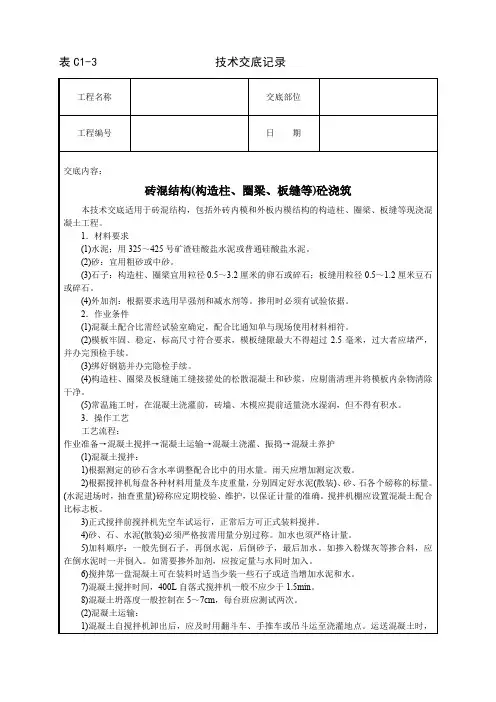

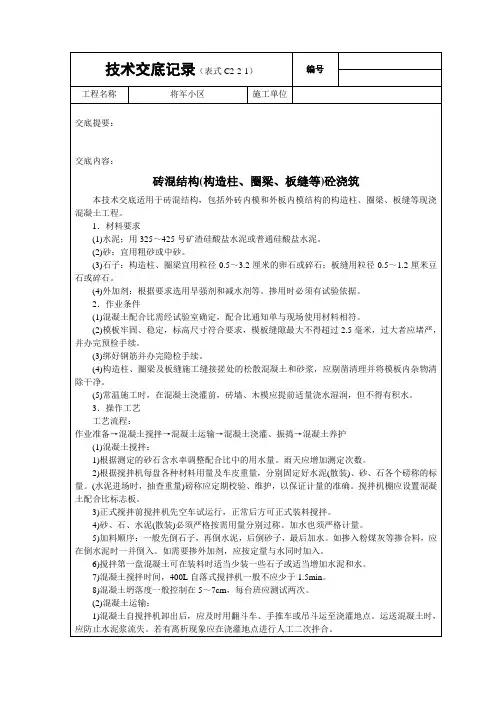

砖混构造、构造柱、圈梁、板缝等混凝土施工工艺原则（420-1996）范围本工艺原则合用于砖混构造，外砖内模，外板内模旳构造柱、圈梁、板缝等混凝土浇筑工艺。

施工准备2.1 材料及本要机具：2.1.1 水泥：用325～425号矿渣硅酸盐水泥或一般硅酸盐水泥。

2.1.2 砂：用粗砂或中砂，当混凝土为C30如下时，含泥量不不小于5%。

2.1.3 石子：构造柱、圈梁用粒径：0.5～3.2cm卵石或碎石；板缝用粒径0.55～1.2cm细石，当混凝土为C30如下时，含泥量不不小于2%。

2.1.4 水：用不含杂质旳洁净水。

2.1.5 外加剂：根据规定选用早强剂、减水剂等，掺入量由试验室确定。

2.2 作业条件：2.2.1 混凝土配合比经试验室确定，配合比告知单与现场使用材料相符。

2.2.2 模板牢固、稳定，标高、尺寸等符合设计规定，模板缝隙超过规定期，要堵塞严密，并办完预检手续。

2.2.3 钢筋办完院检手续。

2.2.4 构造往、圈梁接槎处旳松散混凝土和砂浆应剔除，模板内杂物要清理洁净。

2.2.5 常温时，混凝土浇筑前，砖墙、木模应提前适量浇水湿润，但不得有积水。

操作工艺3.1 工艺流程：作业准备→ 混凝土搅拌→ 混凝土运送→ 混凝土浇筑、振捣→ 混凝土养护3.2 混凝土搅拌：3.2.1 根据测定旳砂、石含水率，调整配合比中旳用水量，雨天应增长测定次数。

3.2.2 根据搅拌机每盘多种材料用量及车皮重量，分别固定好水泥（散装）、砂、石各个磅秤旳标量。

磅秤应定期核验、维护，以保证计量旳精确。

计量精度：水泥及掺合料为±2%，骨料为±3%，水、外加剂为±2%。

搅拌机棚应设置混凝土配合比标牌。

3.2.3 正式搅拌前搅拌机先空车试运转，正常后方可正式装料搅拌。

3.2.4 砂、石、水泥（散装）必须严格按需用量分别过秤，加水也必须严格计量。

3.2.5 投料次序：一般先倒石子，再倒水泥，后倒砂子，最终加水。

16砖混结构构造柱圈梁板缝钢筋绑扎施工工艺砖混结构是指以砖墙为承载结构，梁柱板为辅助结构的一种建筑结构形式。

在砖混结构中，柱、圈梁和板缝钢筋的绑扎施工是非常重要的环节。

下面将介绍柱、圈梁、板缝钢筋绑扎施工的工艺。

1.柱的钢筋绑扎施工柱的钢筋是支撑建筑物上部负荷的主要构件，在绑扎施工时需要注意以下几个步骤：（1）确定柱的位置和尺寸，在地面上标明柱的位置，并按照设计要求切割钢筋。

（2）在柱的位置挖孔，根据设计要求，挖孔深度应大于柱的埋置深度，同时留出钢筋的穿过处。

（3）将切好的钢筋穿过孔洞，按照设计要求进行绑扎。

通常使用铁丝将钢筋固定在柱底部的钢筋筏板上。

（4）在钢筋绑扎完成后，进行柱模板的搭建和混凝土的浇筑。

2.圈梁的钢筋绑扎施工圈梁是连接柱和板之间的横向梁，起到加固作用。

圈梁的钢筋绑扎施工步骤如下：（1）确定圈梁的尺寸和位置，在柱和板之间标明圈梁的位置。

（2）根据设计要求切割钢筋，并将其穿过柱和板之间的连接间隙。

（3）按照设计要求将钢筋进行绑扎，通常使用铁丝将钢筋固定住。

注意，圈梁的钢筋绑扎需要保证其弯曲部分与柱或板的连接牢固。

（4）在钢筋绑扎完成后，进行圈梁模板的搭建和混凝土的浇筑。

3.板缝钢筋的绑扎施工板缝钢筋是指位于砖墙板与其他构件交接处的钢筋。

板缝钢筋的绑扎施工步骤如下：（1）确定板缝钢筋的位置和尺寸，在砖墙板与其他构件交接处标明钢筋的穿过位置。

（2）将切好的钢筋穿过交接处，按照设计要求进行绑扎。

通常使用铁丝将钢筋固定住。

（3）在钢筋绑扎完成后，进行板缝模板的搭建和混凝土的浇筑。

总之，柱、圈梁和板缝钢筋的绑扎施工是砖混结构中非常重要的环节。

在进行施工时，需要根据设计要求切割和穿过钢筋，并使用铁丝将钢筋固定住。

这些钢筋的绑扎质量直接关系到建筑物的安全性和承载能力，因此施工人员需要严格按照施工工艺进行操作，保证钢筋绑扎的牢固和准确性。

这样可以确保砖混结构具有良好的承载力和抗震性能。

工艺标准适用于砖混结构、外砖内模结构的构造柱、圈梁、板缝钢筋绑扎工艺。

2.1 材料及主要机具：2.1。

1 钢筋:应有出厂合格证，按规定作力学性能复试，当加了过程中发生脆断等特殊情况，还需作化学成分检验.钢筋应无老锈及油污。

2。

1.2 铁丝；可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）.2.1。

3 控制混凝土保护层用的砂浆垫块、塑料卡.2.1。

4 工具：钢筋钩子、撬棍、钢筋板子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。

2.2 作业条件：2。

2.1 按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整，准备好垫木。

按不同规格型号堆放并垫好垫木.2.2。

2 核对钢筋级别、型号、形状、尺寸及数量,是否与设计图纸及加工配料单相同。

2.2.3 弹好标高水平线及构造柱、外砖内模混凝土墙的外皮线。

2.2.4 圈梁及板缝模板已做完预检，并将模内清理干净。

2。

2。

5 预应力圆孔板的端孔已按标准图（96G44）的要求堵好。

3.1 构造柱钢筋绑扎：3。

1。

1 工艺流程:预制构造柱钢筋骨架→修整底层伸出的构造柱塔接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋3。

1.2 预制构造柱钢筋骨架：3。

1。

2。

1 先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距.3。

1.2.2 根据画线位置,将箍筋套在受力筋上逐个绑扎，要预留出搭接部位的长度。

为防止骨架变形，宜采用反十字扣或套扣绑扎。

箍筋应与受力钢筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。

3.1.2.3 穿另外二根受力钢筋，并与箍筋绑扎牢固，箍筋端头平直长度不小于10d（d为箍筋直径）,弯钩角度不小于135°。

3.1。

2。

4 在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋,加密范围一般在圈梁上、下均不应小于六分之一层高或45cm，箍筋间距不宜大于10cm（柱脚加密区箍筋待柱骨架立起搭接后再绑扎）.3。

1.3 修整底层伸出的构造柱搭接筋：根据已放好的构造柱位置线，检查搭接筋位置及搭接长度是否符合设计和规范的要求。

砖混结构构造柱、圈梁、板缝支模1范围本工艺标准主要适用于工业与民用建筑砖混结构、外砖内模和外板内模结构构造柱、圈梁、板缝的模板工程。

2施工准备2.1材料及主要机具：2.1.1木板（厚度为20～50mm）、定型组合钢模板（长度为600、750、900、1200、1500mm，宽度为100、150、200、250、300mm）、阴阳角模、连接角模。

2.1.2 方木、木楔、支撑(木或钢)，定型组合钢模板的附件(U形卡、L形插销、3形扣件、碟形扣件、对拉螺栓、钩头螺栓、紧固螺0)、铅丝(12号～14号)、隔离剂等。

2.1.3 打眼电钻、搬手、钳子。

2.2作业条件2.2.1 弹好墙身+50cm水平线，检查砖墙（或混凝土墙）的位置是否符线，办理预检手续。

2.2.2 构造柱钢筋绑扎完毕，并办好隐检手续。

2.2.3 模板拉杆如需螺栓穿墙，砌砖时应按要求预留螺栓孔洞。

2.2.4 检查构造柱内部是否清理干净，包括砖墙舌头灰、钢筋上挂的灰浆及柱根部的落地灰。

3操作工艺3.1工艺流程：支构造柱模板准备工作→支圈梁模板→办预检支板缝模板3.2 支模前将构造柱、圈梁及板缝处杂物全部清理干净。

3.3 支模板：3.3.1构造柱模板：3.3.1.1砖混结构的构造柱模板，可采用木模板或定型组合钢模板。

可用一般的支模方法。

为防止浇筑混凝土时模板膨胀，影响外墙平整，用木模或组合钢模板贴在外墙面上，并每隔1m以内设两根拉条，拉条与内墙拉结，拉条直径不应小于φ16。

拉条穿过砖墙的洞要预留，留洞位置要求距地面30cm开始，每隔1m以内留一道，洞的平面位置在构造柱大马牙槎以外一丁头砖处。

3.3.1.2 外砖内模结构的组合柱，用角模与大模板连接，在外墙处为防止浇筑混凝土挤胀变形，应进行加固处理，模板贴在外墙面上，然后用拉条拉牢。

3.3.1.3 外板内模结构山墙处组合柱，模板采用木模板或组合钢模板，用斜撑支牢。

3.3.1.4根部应留置清扫口。

3.3.2圈梁模板：3.3.2.1 圈梁模板可采用木模板或定型组合钢模板上口弹线找平。

砖混结构构造柱圈梁板缝支模施工方案砖混结构是一种常见的建筑结构体系，主要由砖墙、钢筋混凝土柱、圈梁和楼板组成。

在施工过程中，需要进行支模施工，为混凝土浇筑提供支撑和模板，以确保结构的安全和质量。

1.柱支模施工方案：柱支模的施工应分为两个阶段进行。

首先，在柱下方安装立柱支架，并通过调节螺栓使其与预定的柱位高度一致。

然后，在立柱支架上安装横梁，在横梁上安装支模架，形成柱支模的整体结构。

支模架的数量和布置应根据柱的尺寸和间距进行合理设计和安排，以确保支模的稳定性和承载能力。

2.圈梁支模施工方案：圈梁支模的施工应在柱支模完成后进行。

首先，在柱上方安装横梁和支模架，形成圈梁的支模结构。

支模架的数量和布置应根据圈梁的尺寸和间距进行合理设计和安排，以确保支模的稳定性和承载能力。

在支模架上安装横梁和纵梁，并通过调节螺栓使其与预定的圈梁高度和位置一致。

支模架上还需要安装边模板和顶板，以形成完整的模板结构。

3.板缝支模施工方案：板缝的支模施工需要在圈梁支模完成后进行。

首先根据楼板的尺寸和间距安排支模架的数量和布置，并在支模架上安装横梁和纵梁。

然后，在横梁和纵梁之间安装和固定支撑模板，形成板缝的支模结构。

支模架的稳定性和承载能力要满足工程要求，支撑模板的安装要牢固可靠，以确保整个模板结构的稳定和安全。

总结：在砖混结构的柱、圈梁和板缝支模施工中，需要根据结构的尺寸和间距进行合理的支模架设计和布置，并选择适当的支模材料和连接方式。

在施工过程中，应注意支模结构的稳定性和承载能力，确保支模的安全和质量。

同时还需要定期检查和维护支模结构，及时修复和更换损坏的部分，以确保支模的可靠性和持久性。

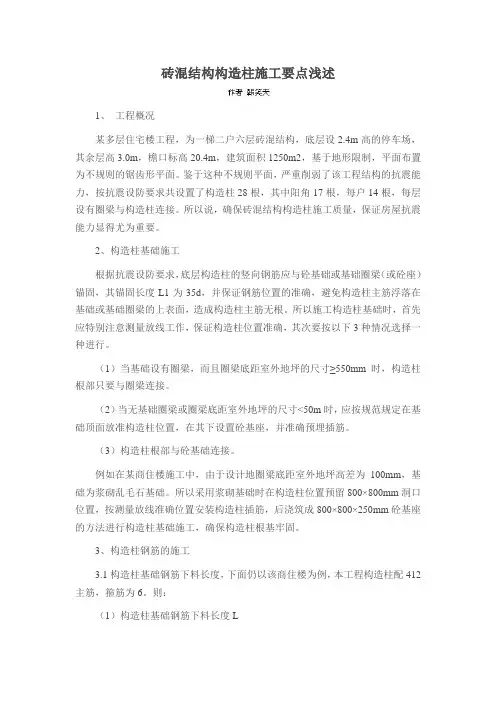

砖混结构构造柱施工要点浅述1、工程概况某多层住宅楼工程，为一梯二户六层砖混结构，底层设2.4m高的停车场，其余层高3.0m，檐口标高20.4m，建筑面积1250m2，基于地形限制，平面布置为不规则的锯齿形平面。

鉴于这种不规则平面，严重削弱了该工程结构的抗震能力，按抗震设防要求共设置了构造柱28根，其中阳角17根，每户14根，每层设有圈梁与构造柱连接。

所以说，确保砖混结构构造柱施工质量，保证房屋抗震能力显得尤为重要。

2、构造柱基础施工根据抗震设防要求，底层构造柱的竖向钢筋应与砼基础或基础圈梁（或砼座）锚固，其锚固长度L1为35d，并保证钢筋位置的准确，避免构造柱主筋浮落在基础或基础圈梁的上表面，造成构造柱主筋无根。

所以施工构造柱基础时，首先应特别注意测量放线工作，保证构造柱位置准确，其次要按以下3种情况选择一种进行。

（1）当基础设有圈梁，而且圈梁底距室外地坪的尺寸≥550mm时，构造柱根部只要与圈梁连接。

（2）当无基础圈梁或圈梁底距室外地坪的尺寸<50m时，应按规范规定在基础顶面放准构造柱位置，在其下设置砼基座，并准确预埋插筋。

（3）构造柱根部与砼基础连接。

例如在某商住楼施工中，由于设计地圈梁底距室外地坪高差为100mm，基础为浆砌乱毛石基础。

所以采用浆砌基础时在构造柱位置预留800×800mm洞口位置，按测量放线准确位置安装构造柱插筋，后浇筑成800×800×250mm砼基座的方法进行构造柱基础施工，确保构造柱根基牢固。

3、构造柱钢筋的施工3.1构造柱基础钢筋下料长度，下面仍以该商住楼为例，本工程构造柱配412主筋，箍筋为6。

则：（1）构造柱基础钢筋下料长度LL=地圈梁上表面以下基础埋深（2400mm）-砼基座250mm）+锚固长度（35×12）+搭接长度（450）=3020mm，（35d=420<450mm，取450mm，作搭接长度）。

（2）2.2m层构造柱钢筋下料长度La、沿外墙侧：L=地圈梁面至2.2m长度（2300mm）+搭长度（450mm）=2750mmb、沿内墙侧：L=地圈梁面至2.2m长度（2300mm）+锚固长度（420mm）一圈梁高度（300）=2420mm（3）底层与一层交接处插筋的下料长度LL=搭接长度（450mm）+锚固长度（35×12）=870mm（4）3.0m标准层构造柱钢筋下料长度LL=标准层高度（3000mm）+搭接长度（450mm）=3450mm（5）顶层构造柱钢筋下料长度LL=标准层高度（3000mm）-圆梁高度（300mm）+锚固长度（40×12）=3180mm3.2构造柱钢筋绑扎安装要求：待地圈梁或梁板砼具有一定强度，即可进行构造柱筋的绑扎安装，安装过程主要注意以下几个问题：（l）逐层检查构造柱基础或下层钢筋伸出搭接的钢筋位置、长度是否符合设计要求，及时校正误差。

构造柱施工工艺流程
《构造柱施工工艺流程》
构造柱是建筑结构中的重要组成部分，承担着支撑和传递楼板荷载的重要作用。

其施工工艺流程的规范性和顺序性对于保证建筑结构的稳定性和安全性至关重要。

下面，我们将介绍一下构造柱施工的工艺流程。

首先，在施工前需要进行材料和施工设备的准备工作。

包括构造柱的钢筋、模板、混凝土等材料的验收和存放，以及需要使用的起重机、搅拌机等施工设备的调试和检查。

接下来是模板的安装。

在进行模板的安装之前，需要按照设计要求和标高要求对构造柱的位置进行验收和标注，确保柱的位置准确无误。

然后根据柱的尺寸和形状进行模板的拼装和安装。

在安装模板的过程中，需要进行水平和垂直的检查和调整，以确保模板的平整和垂直度符合要求。

接着是钢筋的绑扎。

根据设计要求和钢筋图纸，对构造柱进行钢筋的绑扎。

在绑扎钢筋的过程中，需要保证钢筋的位置准确和受力正确，同时要注意预留好连接柱和梁的钢筋。

然后是混凝土的浇筑。

在进行混凝土浇筑之前，需要对模板、钢筋和浇筑工具进行检查和验收。

在浇筑混凝土的过程中，需要注意控制浇筑的速度和均匀性，避免出现气孔和开裂。

同时还要注意浇筑高度和浇筑顺序，确保混凝土的密实性和均匀性。

最后是模板的拆除和保养。

在混凝土达到设计强度后，进行模板的拆除工作。

在拆除模板的同时，需要对模板进行清洁和保养，以便下次的使用。

总的来说，构造柱的施工工艺流程严谨而又复杂，需要严格按照规范和要求进行操作。

只有这样才能保证构造柱的施工质量和安全性。

砖混结构构造柱圈梁板缝等混凝土施工工艺砖混结构是一种常见的建筑结构形式，其主要构件包括构造柱、圈梁和板缝等。

下面将详细介绍砖混结构的施工工艺。

1．构造柱的施工工艺构造柱是砖混结构的主要承重构件，其施工工艺通常包括以下几个步骤：（1）基础处理：首先需要对柱基础进行处理，包括清理基础、填充砂浆垫层，并注意基础的水平、垂直度。

（2）模板安装：根据设计要求，安装木质或钢质模板。

模板要坚固、平整，通过调整模板的水平度、垂直度，保证柱体的准确尺寸。

（3）钢筋绑扎：根据设计要求，将钢筋按图纸要求进行绑扎。

在绑扎时注意钢筋的叠放，保证钢筋网的整齐、紧密，并注意钢筋的埋置深度。

（4）浇筑混凝土：在完成模板和钢筋绑扎后，进行混凝土的浇筑。

浇筑时应从底部分层浇筑，避免空鼓现象的发生。

同时，要注意控制浇筑过程中的温度和湿度。

（5）养护：混凝土浇筑后，需进行养护。

通常采用喷水养护、覆盖湿布等方法，保持混凝土的湿润状态，提高其强度。

2．圈梁的施工工艺圈梁是砖混结构中的水平构件，其施工工艺一般包括以下几个步骤：（1）基础处理：同构造柱一样，需要对圈梁的基础进行处理，确保其水平、垂直度。

（2）模板安装：根据设计要求，安装木质或钢质模板。

模板要坚固、平整，通过调整模板的水平度、垂直度，保证圈梁的准确尺寸。

（3）钢筋绑扎：根据设计要求，将钢筋按图纸要求进行绑扎。

在绑扎时注意钢筋的叠放，保证钢筋网的整齐、紧密，并注意钢筋的埋置深度。

（4）浇筑混凝土：在完成模板和钢筋绑扎后，进行混凝土的浇筑。

浇筑时应注意控制浇筑的速度和高度，避免混凝土流失或震动过度。

（5）养护：同构造柱一样，需要对圈梁进行养护，以提高混凝土的强度和耐久性。

3．板缝的施工工艺板缝是砖混结构中的分割构造，用于将建筑分为不同的功能区域，其施工工艺一般包括以下几个步骤：（1）框架安装：根据设计要求，安装木质或铝合金框架。

框架要牢固、平整，通过调整框架的水平度、垂直度，保证板缝的准确位置。

砖混基础土零下构造柱挷扎规范构造柱基础施工根据抗震设防要求，底层构造柱的竖向钢筋应与砼基础或基础圈梁(或砼座)锚固，其锚固长度L1为35d，并保证钢筋位置的准确，避免构造柱主筋浮落在基础或基础圈梁的上表面，造成构造柱主筋无根。

所以施工构造柱基础时，首先应特别注意测量放线工作，保证构造柱位置准确，其次要按以下3种情况选择一种进行。

当基础设有圈梁，而且圈梁底距室外地坪的尺寸≥550mm时，构造柱根部只要与圈梁连接。

当无基础圈梁或圈梁底距室外地坪的尺寸＜550m时，应按规范规定在基础顶面放准构造柱位置，在其下设置砼基座，并准确预埋插筋。

构造柱根部与砼基础连接。

构造柱底部在砌筑墙体之前，宜先用细石砼作出高于楼板顶面3～5厘米的一段柱根。

柱根要浇捣密实，砼接槎处要按施工缝处理，构造柱两侧模板支模前，应处理好柱根及清除堆物然后用水清洗柱根，再行支模，砼浇筑时应加强震捣保证密实。

钢筋施工控制：1、控制垂直度。

为保证构造柱在施工过程中保持垂直，各层施工前均应首先定准柱子的轴线位置。

砌筑过程中应随时调整柱子的垂直度，故砌筑过程中应随时调整已绑扎的钢筋笼，可用柱与砌体的拉结筋来固定。

2、钢筋下料应准确。

纵筋下料长度是以一个楼层高度加上搭接长度及弯钩长度为准的。

箍筋的弯钩角度应按抗震要求为135°计算。

箍筋制作时应计入加密部位的增加数量。

2、拉结筋，应按楼层所需数量事先制作拉结筋并放在砌筑操作现场，保证随用随拿，防止漏放。

拉结筋不宜在构造柱中部穿过，应靠在柱子纵筋边，以免浇筑混凝土时受阻。

待地圈粱或梁板砼具有一定强度，即可进行构造柱筋的绑扎安装，安装过程主要注意以下几个问题：1、逐层检查构造柱基础或下层钢筋伸出搭接的钢筋位置、长度是否符合设计要求，及时校正误差。

2、搭接接头设在板顶和圈梁顶面，搭接区段内箍筋间距取100mm。

3、圈梁与构造柱交接处构造柱上下450mm范围内箍筋间距取100mm。

4、为固定构造柱筋位置，沿墙高每500设置的拉结筋应与构造柱钢筋绑扎联结。

砖混结构构造柱、圈梁、板技术交底1技术交底范围xxx项目砖混结构构造柱、圈梁、板。

2设计情况3施工工艺流程3.1模板工艺流程3.2钢筋工艺流程构造柱钢筋工艺流程：圈梁钢筋工艺流程：板钢筋工艺流程：3.3混凝土工艺流程4工艺操作要点和质量要求4.1模板操作要点4.1.1构造柱模板（1）砖混结构的构造柱模板，可采用定型组合钢模板或木模板，柱箍用50×100的方木。

（2）外墙转角处，外侧用阳角模板与平模板拼装，内侧模用阴角模板。

模板与墙交接处的宽度不小于50cm,用50×100的方木做柱箍，用拉杆拉牢，每根构造柱的柱箍不得小于3道。

模板与墙面接触部位加密封条，防止漏浆。

（3）内墙十字交点部位，用阴角模板拉装，先用拉杆临时固定，再调整模板垂直度符合要求后，拉紧拉杆，没侧拉点不少于三处。

（4）根部应留置清扫口。

4.1.2圈梁模板（1）钢筋绑扎完以后，将钢筋套箍穿过砖墙预留孔，并将缺口方木在墙两侧立好，摆放圈梁，用木楔子将缺口方木和模板固定牢固。

缺口方木支立间距为1m～1.2m （2）圈梁模板采用落地支撑时，下面应垫方木，木方或钢管支撑的高度调整合适。

（3）检查模板标高，如不符合要求，调整缺口方木角度并达到设计要求。

（4）钢筋绑扎完以后，模板上口宽度进行校正定位，并用木方进行校正定位，用铁钉临时固定。

4.1.3板模板（1）根据已知控制点标高搭设钢管支模架，短钢管做主楞木方做次楞。

（2）铺设板平板，并用铁钉与木方固定。

（3）待平板铺设完成后复核板面标高及平整度。

通过调整顶托使其符合要求。

（4）板铺设完后检查模板拼缝，对密封性不好的粘贴封条。

4.2钢筋操作要点4.2.1构造柱钢筋（1）预制构造柱钢筋骨架时，根据画线位置绑扎箍筋，预留出搭接长度，箍筋弯钩叠合处应沿受力钢筋方向错开。

（2）在柱顶、柱脚与圈梁相交的位置应加密箍筋，加密区长度为上下均500mm,箍筋间距为100mm。

（3）构造柱钢筋必须与各层纵横墙的圈梁钢筋绑扎连接，形成一个封闭框架。

砖混结构混凝土施工工艺一、施工准备（1）材料及主要机具：1、水泥：用32.5MPa的普通硅酸盐水泥。

2、砂：用粗砂或中砂，含泥量不大于5%。

3、石子：构造柱、圈梁用粒径：0.5~3.2cm碎石；板缝用粒径0.5~1.2cm细石，含泥量不大于2%。

4、水：用不含杂质的洁净水。

（2）作业条件1、混凝土配合比经试验室确定，配合比通知单与现场使用材料相符。

2、模板牢固、稳定，标高、尺寸等符合设计要求，模板缝隙超过规定时，要堵塞严密，并办完预检手续。

3、钢筋办完隐检手续。

4、构造柱、圈梁接槎处的松散混凝土和砂浆应剔除，模板内杂物清理干净。

5、常温下混凝土浇注前，砖墙、木模应提前适量浇水湿润，但不得有积水。

二、操作工艺(1)工艺流程：作业准备——混凝土搅拌——混凝土运输——混凝土浇注、振捣——混凝土养护。

(2)混凝土搅拌：1、根据测定的砂、石含水率，调整配合比中水的用量，雨天应增加测定次数。

2、根据实验室出具的配合比由实验员在电子配料器上设定砂石水泥重量。

3、正式搅拌前搅拌机机先空车试转，正常后方可装料搅拌。

4、混凝土搅拌时间，一般不少于1.5min。

5、混凝土坍落度，一般控制在配合比的范围内，每台班应测试两次。

（3）混凝土运输：混凝土自搅拌机卸出后，应及时用车运至浇灌地点。

运送混凝土时，应防止水泥浆流失。

若有离析现象，应在浇灌地点二次拌合。

（4）混凝土浇灌、振捣：1、构造柱根部施工缝处，在浇筑前宜先铺5cm厚与混凝土配合比相同的水泥砂浆或减石子混凝土。

2、浇筑方法：将混凝土卸到铁皮上，用铁锹将混凝土卸到模内。

3、浇筑混凝土构造柱时，先将振动棒插入柱底部，使其振动再灌入混凝土，应分层浇筑振捣，每层不得超过60cm，边下料边振捣，一般浇筑高度不超过2m。

4、混凝土振捣：振捣构造柱时，振捣棒尽量靠近墙插入；振捣圈梁混凝土时，振捣棒与混凝土面成斜角，斜向振捣。

振捣板缝时，应选用Φ30小型振动棒。

振捣层厚度不超过振捣棒的1.25倍。

构造柱的施工工艺通常包括以下步骤：
1. 基础施工：在基础施工阶段，需要按照设计要求进行基础的开挖、垫层施工、钢筋绑扎和混凝土浇筑等工作。

2. 柱身砌筑：在基础施工完成后，可以进行构造柱的柱身砌筑。

柱身通常采用砖石材料或混凝土砖块进行砌筑，需要注意砖块的排列和粘结。

3. 钢筋绑扎：在柱身砌筑完成后，需要进行构造柱的钢筋绑扎。

钢筋的数量、直径和间距等需要根据设计要求进行确定。

4. 模板安装：在钢筋绑扎完成后，需要进行构造柱的模板安装。

模板的尺寸和形状需要与构造柱的尺寸和形状相匹配，以保证混凝土的浇筑质量。

5. 混凝土浇筑：在模板安装完成后，可以进行构造柱的混凝土浇筑。

混凝土的配合比、搅拌和浇筑等需要符合相关标准和规范。

6. 养护和拆模：在混凝土浇筑完成后，需要进行养护，以保证混凝土的强度和质量。

养护时间和方法需要根据具体情况进行确定。

在混凝土强度达到要求后，可以进行模板的拆除。

需要注意的是，构造柱的施工工艺可能因不同的建筑结构和设计要求而有所不同。

在施工过程中，需要严格按照设计要求和相关标准进行操作，以保证施工质量和建筑物的安全性。

砖混结构构造柱施工关键技术分析砖混结构作为建筑结构的常见形式之一，其主要由砖墙和钢筋混凝土构造柱组成。

在砖混结构中，构造柱是起到承重支撑的作用，因此它的施工质量直接影响到整个建筑结构的稳定性和安全性。

本文将从砖混结构构造柱施工的关键技术入手，对其进行分析。

砖混结构构造柱施工的流程在进行砖混结构构造柱的施工时，其基本流程可归纳为以下几个步骤：1.签订施工合同和进行工程测量：在进行施工前，需要与业主或总包方签订合同，并对施工场地进行测量。

2.确定柱的位置及规格：根据设计图纸，在墙体结构内确定柱的位置。

同时，确定柱的型号、尺寸和钢筋配筋。

3.加固和浇筑柱基础：在柱的位置上，进行地基加固，并进行柱基础的混凝土浇筑。

4.制作柱模板：制作柱模板时，需要保证模板的尺寸准确无误，并且模板表面光滑、平整。

同时，要进行防水处理和脱模剂涂抹。

5.按设计要求进行柱钢筋加工和安装：根据设计要求进行柱钢筋的加工、捆扎和安装，并进行现场调整和确认。

6.浇筑混凝土：将混凝土逐层倒入柱模板中，并按照设计要求进行振捣，以确保混凝土完全填充模板中的空隙。

7.确认柱表面平整度和强度：在混凝土施工完成后，需要进行柱表面平整度和强度的检查和确认，以确保柱的质量合格。

8.脱模和后处理：混凝土达到初始硬化度后，进行柱的脱模和防水处理，同时对工程现场进行清理和整理。

砖混结构构造柱施工关键技术在砖混结构构造柱的施工过程中，有几个关键技术需要特别注意，下面分别进行分析：柱的加固与定位构造柱作为建筑结构的核心，其加固和定位直接影响到柱的承重能力和稳定性。

在柱基础施工前，要对固定柱脚的锚固钢筋进行加固，并根据施工图纸将钢筋与地脚螺栓焊接在一起。

同时，要进行柱和墙间的定位，以确保柱的位置和方向正确无误。

柱模板制作与调整柱模板的制作和调整是柱施工中非常关键的环节。

在制作模板时，需要根据柱的型号和尺寸制作出符合设计要求的模板，并对模板表面进行光洁处理和涂刷脱模剂。

砖砌体中的构造柱如何施工
构造柱。

构造柱的作用是提髙砖混结构的整体刚度和稳定性，提高抗震能力。

一般设置在建筑物的四周内外墙的交接处，以及楼梯间、电梯间的四个角以及某些较长的墙体中部等这些位置。

转角构造柱如图2. 18所示。

构造柱的最小截面尺寸为240mmX 180mm, —般取240mmX 240mm;构造柱的最小配筋量是
纵向钢筋4Ф12,箍筋Ф6,间距不大于250mm。

构造柱下端应伸入地梁内，无地梁时应伸入底
层地坪下500mm处。

世界砖瓦网为加强构造柱与墙体的连接，该处墙体宜砌成马牙槎，并
应沿墙高每隔500mm设2Ф6拉结钢筋，每边伸人墙内不少于1m。

施工时应先放置构造柱
钢筋骨架，后砌墙，随着墙体的升高而逐段现浇混凝土构造柱身。
