砖混结构中承重构造柱设计与计算

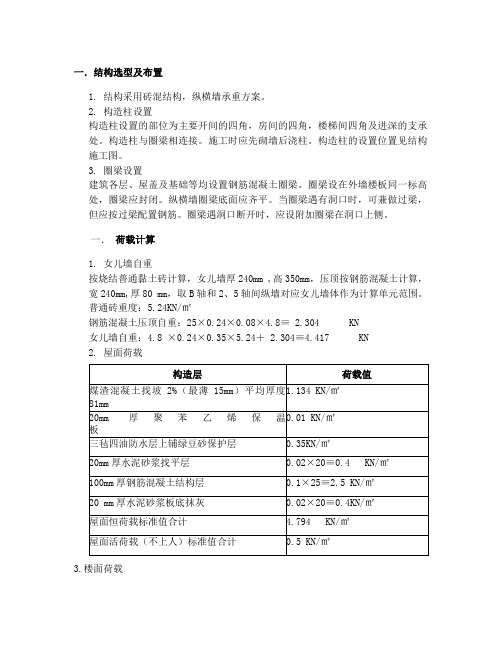

一．结构选型及布置1. 结构采用砖混结构，纵横墙承重方案。

2. 构造柱设置构造柱设置的部位为主要开间的四角，房间的四角，楼梯间四角及进深的支承处。

构造柱与圈梁相连接。

施工时应先砌墙后浇柱。

构造柱的设置位置见结构施工图。

3. 圈梁设置建筑各层、屋盖及基础等均设置钢筋混凝土圈梁。

圈梁设在外墙楼板同一标高处，圈梁应封闭。

纵横墙圈梁底面应齐平。

当圈梁遇有洞口时，可兼做过梁，但应按过梁配置钢筋。

圈梁遇洞口断开时，应设附加圈梁在洞口上侧。

一．荷载计算1. 女儿墙自重按烧结普通黏土砖计算，女儿墙厚240mm ,高350mm，压顶按钢筋混凝土计算，宽240mm,厚80 mm，取B轴和2、5轴间纵墙对应女儿墙体作为计算单元范围。

普通砖重度：5.24KN/㎡钢筋混凝土压顶自重：25×0.24×0.08×4.8≡ 2.304 KN女儿墙自重：4.8 ×0.24×0.35×5.24＋ 2.304≡4.417 KN2. 屋面荷载3.楼面荷载构造层荷载值面砖装饰层(含水泥砂浆结合层，找0.8KN/㎡平层)100mm厚钢筋混凝土结构层0.1×25≡ 2.5 KN/㎡20mm厚水泥砂浆板底抹灰0.02×20≡0.4 KN/㎡恒荷载标准值合计 3.78 KN/㎡住宅活荷载标准值 2KN/㎡4.墙体荷载.双面抹灰：（240mm墙5.24 KN/㎡）.（370mm墙7.62 KN/㎡）5.铝合金门窗自重：0.45 KN/㎡二．墙体验算1. 房屋静力计算方案根据从砌体结构横墙最大间距＝4.8 ｍ，小于刚性方案横最大间距＝32 ｍ，静力计算墙为刚性属于刚性方案。

根据《砌体结构设计规范》（ＧＢ５００３－２００１）“外墙不考虑风荷载影响时的最大高度。

”本设计层高 3ｍ最大层高4ｍ；房屋总高 16.2ｍ最大高度19.6ｍ，故不考虑风荷载的影响。

2. 墙身高厚比验算（１）．允许高厚比本工程采用砂浆强度等级为Ｍ5 ，墙身允许高厚比243．验算高厚比由一层平面图可知，所有承重墙中2~ 5轴间横墙之高厚比最为不利（其侧向支撑墙间距最大， S=4.8m）；所有开洞墙中B轴线纵墙之高厚比最为不利（其支撑墙间距范围内开洞率最大，bs/S=2400/4800=50%）。

砖混结构的防震秘技——圈梁和构造柱
什么是圈梁和构造柱？
圈梁：砌体结构房屋中，在砌体内沿水平方向设置封闭的钢筋砼梁，以提高房屋空间刚度、增加建筑物的整体性、提高砖石砌体的抗剪、抗拉强度，防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏。

在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。

简单地说，圈梁就是指建筑物中连续围合的梁。

构造柱：为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。

这种钢筋混凝土柱通常就被称为构造柱。

构造柱,主要不是承担竖向荷载的，而是抗击剪力,抗震等横向荷载的。

简单地说，构造柱就是与圈梁连接，抵抗横向荷载的柱子。

为什么要设圈梁和构造柱？
经过5.12大地震的浩劫，很多人在建房之前都多了一个心眼：我的房子，抗震吗？其实，在普通的小型多层砌体建筑中，抗震的措施集中在两个构造上：圈梁和构造柱。

如果没有这两样东西，砖砌的小楼就好比一堆积木，遇到较强的震动就可能会被抖散了架；反之，如果你的房子拥有这两个构造并且按照规范设置，那么你的房子好比被安装了一个牢固的箍，具备了强有力的“抗震武器”！
圈梁和构造柱长啥样？
让我们看看图解和实际案例吧！
图解：构造柱要与圈梁地梁、基础梁整体浇筑。

与砖墙体要在结构工程有水平拉接筋连接。

如果构造柱在建筑物、构筑物中间位置，要与分布筋做连接。

构造柱的设计与施工构造柱施工构造柱是钢筋混凝土构造柱的简称，它是砌体结构中为了提高其抗震能力，在房屋的适当部位，于砌体内设置的钢筋混凝土柱，它与设在砌体中的圈梁共同作用，以提高砌体的抗震能力。

在多层砌体房屋、底层框架砖房中，按照《建筑抗震设计规范》（GBJ11-89）中的规定，已普遍设置钢筋混凝土构造柱。

但是，我们经常发现钢筋混凝土的工程质量存在很多问题，有些已形成通病，这里面有设计的原因，也有施工的原因，下面就这两方面讨论一下构造柱的设计与施工。

构造柱是按构造要求设置的，它无需计算。

有的设计人员不重视构造柱，因而，在施工图设计中，构造柱的设置部位和数量，不符合规范要求，出现漏设和少设现象，这主要是对构造柱作用了解不多经过大量的实践和研究，构造柱有以下作用：①构造柱可提高砌体房屋的抗剪强度10%～20%②③左右；②构造柱最显著的特点是对砌体房屋延性的提高。

构造柱与圈梁的共同作用，可以把砌体分片包围起来，当砌体开裂后，能迫使裂缝限制在此包围的范围内，而不致进一步护展。

这样砌体虽然有裂缝，但能限制它的错位，使之继续维持其竖向承载能力，并能继续吸收地震能量，防止砌体结构的四分五裂，散落于地，从而引起水平承载构件（尾盖、楼盖）的随之坠落。

构造柱与圈梁的共同作用，从某种意义上讲，类似框架结构，但不如框架结构坚固。

③构造柱还可以加强纵横墙间的连接。

由于构造柱与其相邻的纵横墙以马牙槎相连，并沿墙高每隔500mm设置2Φ6拉结钢筋，钢筋每边伸入墙体至少1m。

施工时，先砌筑砖墙，后浇灌构造柱的混凝土，所以，它能加强纵横墙的连接。

了解了构造柱的作用，我们在设计构造柱时，应从以下两方面考虑。

首先，完善设置部位。

对于多层砖混结构，在平面上、外墙四角、错层部位横墙与外纵交接处、较大洞口两侧、大房间内外墙交接处均是应设置的部位；其余增设的部位要根据层数多少和烈度大小，按照抗震设计规范的规定设置构造柱，确保不缺不漏，并与每层圈梁有可靠的连接。

砖混结构建筑构造柱的构造做法砖混结构建筑是一种常见的建筑结构形式，其主要由砖墙和混凝土构件组成。

而构造柱作为砖混结构建筑的主要承重元件之一，其构造做法至关重要。

本文将从柱的选择、布置、构造等方面，介绍砖混结构建筑构造柱的相关内容。

一、柱的选择在砖混结构建筑中，柱的选择要根据建筑的功能、荷载要求和结构形式等因素来确定。

一般情况下，柱的截面形式常用矩形、圆形和多边形等形状，而材料则选择混凝土。

在选择柱截面时，需要保证其具有足够的承载力和刚度，以满足建筑的荷载要求。

二、柱的布置柱的布置应根据建筑的功能、结构形式和空间布局等因素来确定。

一般情况下，柱的布置应尽量合理，以便于满足建筑的结构要求和使用功能。

在布置柱时，应注意避开大洞口、开间较大的位置，以免影响建筑的使用效果。

三、柱的基础柱的基础是柱传递荷载的重要承载部分，其构造应符合土质条件和荷载要求。

一般情况下，柱的基础采用混凝土基础，其形式可以是独立基础、连续基础或扩展基础等。

在基础的施工过程中，要注意控制基础的沉降和变形，以确保柱的稳定性和安全性。

四、柱的施工柱的施工分为砌筑和浇筑两个阶段。

在砌筑阶段，首先需要进行柱墙的砌筑，一般采用砖砌或石砌的方式。

在砌筑过程中，要注意保持墙体的垂直度和水平度，以确保柱的准确性和稳定性。

在浇筑阶段，需要进行混凝土的浇筑，以增加柱的强度和刚度。

在浇筑过程中，要注意控制混凝土的配合比和浇筑质量，以确保柱的工作性能和安全性。

五、柱的加固与修复在某些情况下，由于建筑的老化、损伤或改造等原因，柱需要进行加固和修复。

一般情况下，柱的加固可以采用包括钢筋混凝土套筒、碳纤维加固、钢板加固等方式。

而柱的修复则可以采用填充材料、抹灰、砌块更换等方式。

在进行柱的加固与修复时，需要根据具体情况选择适当的方法和材料，以恢复柱的原有性能和强度。

六、柱的质量控制柱的质量控制是确保柱工作性能和安全性的重要环节。

在柱的施工过程中，需要进行严格的质量控制，包括材料的选择、配合比的控制、施工工艺的把握等。

构造柱在砖混结构结构设计中的作用[摘要]砖混结构一般均要求设置构造柱，特别在抗震设防地区构造柱的设置更显得重要。

下面就分析砖混结构中构造柱的作用，PKPM建模过程设置构造柱的注意事项，列举了构造柱的计算公式，以进一步了解构造柱参与砖混结构的抗震作用。

[关键司]砖混结构 ,抗震设防 ,构造柱 , PKPM 软件我国房屋建筑相当一部分为砖混结构，尤其是住宅工程，但由于砖混结构中所使用的材料是砌体材料，因而决定了它的抗震性能较差。

为了增强砌体的整体性 ,提高抗震设防能力，通过大量的试验研究和多年的工程实践证明，在砖混结构中设置构造柱是一种很有效的抗震措施。

在砖混结构中，构造柱不但能够提高墙体的抗震能力，而且构造柱与圈梁联结在一起，形成对砌体的约束，这对于限制墙体裂缝，维持竖向承载力，提高结构的抗震性能有着重要的作用。

PKPM软件是目前国内工程设计中常用的一种计算软件，它使得以往由人工完成的一些重复性工作转而由计算机更快更好地完成。

在砖混结构设计过程中，一般均采用PKPM软件进行抗震计算。

构造柱在PKPM软件的抗震计算中起着至关重要的作用，切不可因其为“构造柱”而忽视它。

让它在地震时抗震，非地震时承重。

因此在PKPM建立砖混结构模型时应合理地布置构造柱。

一、构造柱的作用1、构造柱可以大大提高砌体的变形能力和结构延性，使结构在强震时，裂而不倒。

2、带构造柱砌体的特征基本与素墙类似，即首先在墙体上产生因主拉应力不足的剪切破坏，开裂呈交叉阶梯形缝，高宽比较小时，墙中段出现水平剪切裂缝。

3、构造柱的作用主要在墙体开裂以后，特别是墙体破裂分成四大块后，能够约束破碎的三角形块体脱落坍塌。

即使在构造柱自身上下节点出现塑性较后，也能阻止破碎墙体的倒塌。

地震荷载的反复作用，对带构造柱墙体产生滑移和摩萨，因其位移是有限度的，因此不致滑脱。

4、构造柱可加强结构的整体性，构造柱增强了内外墙交接的连接，使砖结构形成一个有钢筋砼圈梁和构造柱组成的钢筋砼边框体系。

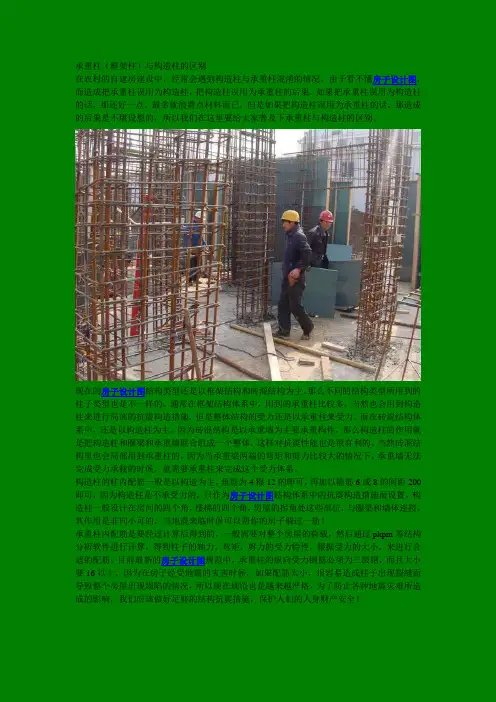

承重柱（框架柱）与构造柱的区别在农村的自建房建设中，经常会遇到构造柱与承重柱混淆的情况，由于看不懂房子设计图，而造成把承重柱误用为构造柱，把构造柱误用为承重柱的后果。

如果把承重柱误用为构造柱的话，那还好一点，最多就浪费点材料而已，但是如果把构造柱误用为承重柱的话，那造成的后果是不堪设想的，所以我们在这里要给大家普及下承重柱与构造柱的区别。

现在的房子设计图结构类型还是以框架结构和砖混结构为主。

那么不同的结构类型所用到的柱子类型也是不一样的。

通常在框架结构体系中，用到的承重柱比较多，当然也会用到构造柱来进行局部的抗震构造措施，但是整体结构的受力还是以承重柱来受力。

而在砖混结构体系中，还是以构造柱为主，因为砖混结构是以承重墙为主要承重构件，那么构造柱的作用就是把构造柱和圈梁和承重墙联合组成一个整体，这样对抗震性能也是很有利的。

当然砖混结构里也会局部用到承重柱的，因为当承重梁两端的弯矩和剪力比较大的情况下，承重墙无法完成受力承载的时候，就需要承重柱来完成这个受力体系。

构造柱的柱内配筋一般是以构造为主，角筋为4根12的即可，再加以箍筋6或8的间距200即可，因为构造柱是不承受力的，只作为房子设计图结构体系中的抗震构造措施而设置。

构造柱一般设计在房间的四个角，楼梯的四个角，房屋的拐角处这些部位，与圈梁和墙体连接，其作用是非同小可的，当地震来临时候可以帮你的房子躲过一劫！承重柱内配筋是要经过计算后得到的，一般需要对整个房屋的荷载，然后通过pkpm等结构分析软件进行计算，得到柱子的轴力，弯矩，剪力的受力特性，根据受力的大小，来进行合适的配筋。

目前最新的房子设计图规范中，承重柱的纵向受力钢筋必须为三级钢，而且大小要16以上，因为在房子经受地震的灾害时候，如果配筋太小，很容易造成柱子出现裂缝而导致整个房屋出现塌陷的情况，所以现在规范也是越来越严格，为了防止各种地震灾难所造成的影响，我们应该做好足够的结构抗震措施，保护人们的人身财产安全！。

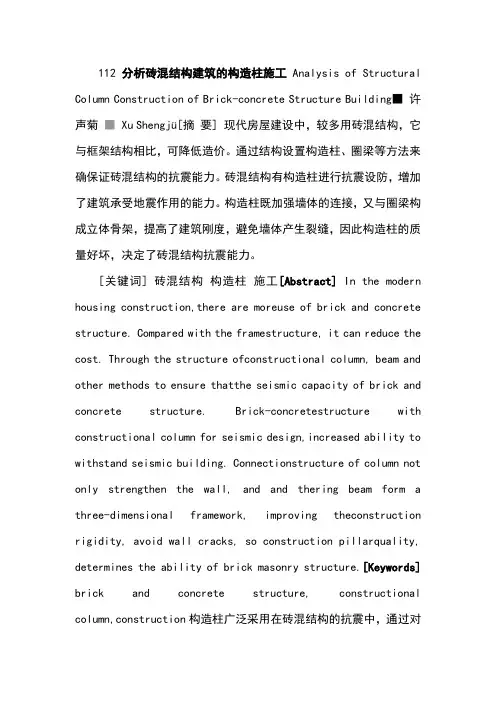

112分析砖混结构建筑的构造柱施工Analysis of Structural Column Construction of Brick-concrete Structure Building■许声菊■Xu Shengjü[摘要] 现代房屋建设中，较多用砖混结构，它与框架结构相比，可降低造价。

通过结构设置构造柱、圈梁等方法来确保证砖混结构的抗震能力。

砖混结构有构造柱进行抗震设防，增加了建筑承受地震作用的能力。

构造柱既加强墙体的连接，又与圈梁构成立体骨架，提高了建筑刚度，避免墙体产生裂缝，因此构造柱的质量好坏，决定了砖混结构抗震能力。

[关键词] 砖混结构构造柱施工[Abstract] In the modern housing construction,there are moreuse of brick and concrete structure. Compared with the framestructure, it can reduce the cost. Through the structure ofconstructional column, beam and other methods to ensure thatthe seismic capacity of brick and concrete structure. Brick-concretestructure with constructional column for seismic design,increased ability to withstand seismic building. Connectionstructure of column not only strengthen the wall, and and thering beam form a three-dimensional framework, improving theconstruction rigidity, avoid wall cracks, so construction pillarquality, determines the ability of brick masonry structure.[Keywords] brick and concrete structure, constructional column,construction构造柱广泛采用在砖混结构的抗震中，通过对该商住楼工程抗震构造柱基础、构造柱与墙体结合处施工和钢筋、混凝土的技术操作是确保构造柱质量的关键。

构造柱在砖混结构中的作用摘要：通常，砖混结构都需要有构造柱，尤其是在有地震作用的区域，构造柱的布置尤为重要。

本文将对砖混结构中的构造柱的影响进行分析，并列出构造柱的各种特征和要求，以便更好地理解其在砖混结构中的作用。

关键词：构造柱；砖混结构；要求；作用；引言目前，我国多层住房建设中有相当比例的砖混结构，特别是在住宅项目中。

由于砖混结构的主要材料是砌块，因此其抗震性能相对较低。

经过大量的实验和多年的工程实践，证实了在砖混结构中加设构造柱是一种非常有效的防震方法。

在砖混结构中，采用构造柱不仅可以增强墙体的抗震性能，还可以将构造柱和圈梁连接起来，从而对砌体产生一定的约束作用；这对控制砌体裂缝、保持砌体承载力、改善砌体结构抗震性能具有十分重要的意义。

1.构造柱的概念多层砌体住宅通常是以砖墙为主体的刚性房屋，构造柱通常采用钢筋混凝土，其层数由原来的2~3层逐渐增加至6~8层。

多层砌体是目前国内多层住宅建筑中最重要的一种结构形式。

在很长一段时期内，砖混结构的多层砌体房屋将成为我国大部分城镇多层住宅的主要形式。

但如果没有进行合理的抗震设计，多层砌块房屋的抗震性能就会很差。

近十年来，在多次毁灭性的地震中，多层砖房出现了大量的坍塌，给人们的生活带来了极大的威胁；这将会带来无法弥补的巨大的经济损失。

所以，对多层砌体房屋的地震灾害进行总结，并对其进行合理的抗震设计，是目前急需研究的课题。

通过大量的实例和模拟试验资料的对比分析，发现：采用构造柱可以使砖混结构房屋的受剪承载力增加10%~30%；构造柱最显著的特征就是增加了房屋的延性。

在裂缝发生之前，构造柱对墙体的刚度没有明显的影响，但是在出现裂缝到破坏的过程中，构造柱对墙体的破坏起到了抑制作用；因此，破坏过程中墙体可以承受部分竖向荷载，防止结构的突然坍塌，极大地提高了砌体结构的耗能能力，延长了3~4倍的延性。

所以，在砌体结构中，最经济、最有效的方法就是设置构造柱。

钢筋砼构造柱是一种先将墙体砌筑，然后在墙体两端、墙长度过大时的墙体中部或纵横墙交叉点上进行现浇的钢筋混凝土柱子。

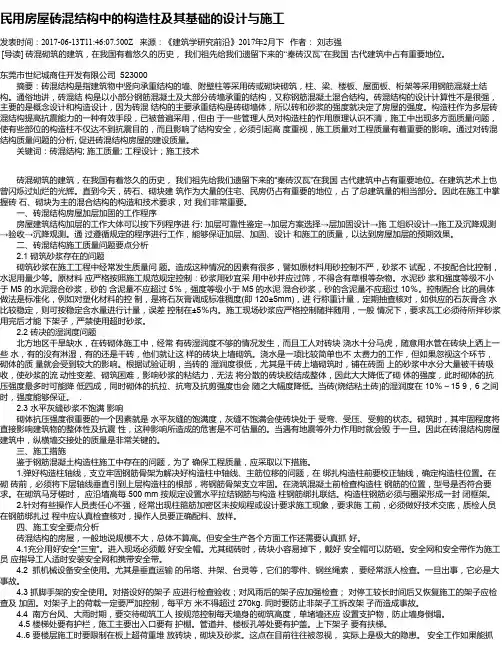

民用房屋砖混结构中的构造柱及其基础的设计与施工发表时间：2017-06-13T11:46:07.500Z 来源：《建筑学研究前沿》2017年2月下作者：刘志强[导读] 砖混砌筑的建筑，在我国有着悠久的历史，我们祖先给我们遗留下来的“秦砖汉瓦”在我国古代建筑中占有重要地位。

东莞市世纪城商住开发有限公司 523000摘要：砖混结构是指建筑物中竖向承重结构的墙、附壁柱等采用砖或砌块砌筑，柱、梁、楼板、屋面板、桁架等采用钢筋混凝土结构。

通俗地讲，砖混结构是以小部分钢筋混凝土及大部分砖墙承重的结构，又称钢筋混凝土混合结构。

砖混结构的设计计算性不是很强，主要的是概念设计和构造设计，因为砖混结构的主要承重结构是砖砌墙体，所以砖和砂浆的强度就决定了房屋的强度。

构造柱作为多层砖混结构提高抗震能力的一种有效手段，已被普遍采用，但由于一些管理人员对构造柱的作用原理认识不清，施工中出现多方面质量问题，使有些部位的构造柱不仅达不到抗震目的，而且影响了结构安全，必须引起高度重视，施工质量对工程质量有着重要的影响。

通过对砖混结构质量问题的分析, 促进砖混结构房屋的建设质量。

关键词：砖混结构; 施工质量; 工程设计；施工技术砖混砌筑的建筑，在我国有着悠久的历史，我们祖先给我们遗留下来的“秦砖汉瓦”在我国古代建筑中占有重要地位。

在建筑艺术上也曾闪烁过灿烂的光辉。

直到今天，砖石、砌块建筑作为大量的住宅、民房仍占有重要的地位，占了总建筑量的相当部分。

因此在施工中掌握砖石、砌块为主的混合结构的构造和技术要求，对我们非常重要。

一、砖混结构房屋加层加固的工作程序房屋建筑结构加层的工作大体可以按下列程序进行: 加层可靠性鉴定→加层方案选择→层加固设计→施工组织设计→施工及沉降观测→验收→沉降观测。

通过遵循规定的程序进行工作，能够保证加层、加固、设计和施工的质量，以达到房屋加层的预期效果。

二、砖混结构施工质量问题要点分析2.1 砌筑砂浆存在的问题砌筑砂浆在施工工程中经常发生质量问题。
