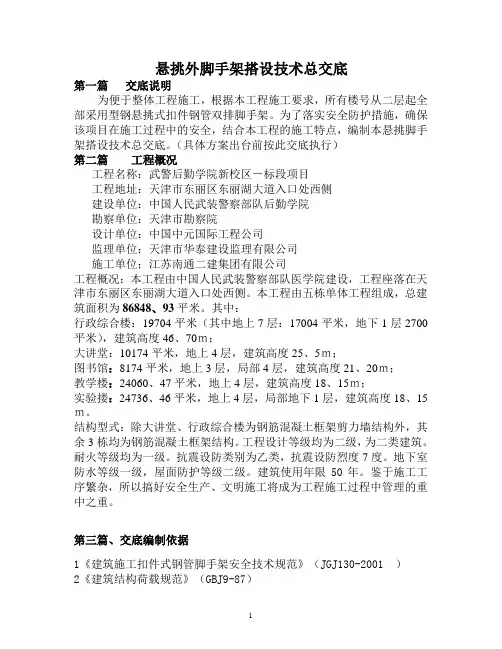

悬挑外脚手架搭设技术总交底第一篇交底说明为便于整体工程施工,根据本工程施工要求,所有楼号从二层起全部采用型钢悬挑式扣件钢管双排脚手架。
为了落实安全防护措施,确保该项目在施工过程中的安全,结合本工程的施工特点,编制本悬挑脚手架搭设技术总交底。
(具体方案出台前按此交底执行)第二篇工程概况工程名称:武警后勤学院新校区-标段项目工程地址:天津市东丽区东丽湖大道入口处西侧建设单位:中国人民武装警察部队后勤学院勘察单位:天津市勘察院设计单位:中国中元国际工程公司监理单位:天津市华泰建设监理有限公司施工单位;江苏南通二建集团有限公司工程概况:本工程由中国人民武装警察部队医学院建设,工程座落在天津市东丽区东丽湖大道入口处西侧。
本工程由五栋单体工程组成,总建筑面积为86848、93平米。
其中:行政综合楼:19704平米(其中地上7层:17004平米,地下1层2700平米),建筑高度46、70m;大讲堂:10174平米,地上4层,建筑高度25、5m;图书馆:8174平米,地上3层,局部4层,建筑高度21、20m;教学楼:24060、47平米,地上4层,建筑高度18、15m;实验搂:24736、46平米,地上4层,局部地下1层,建筑高度18、15m。
结构型式:除大讲堂、行政综合楼为钢筋混凝土框架剪力墙结构外,其余3栋均为钢筋混凝土框架结构。
工程设计等级均为二级,为二类建筑。
耐火等级均为一级。
抗震设防类别为乙类,抗震设防烈度7度。
地下室防水等级一级,屋面防护等级二级。
建筑使用年限50年。
鉴于施工工序繁杂,所以搞好安全生产、文明施工将成为工程施工过程中管理的重中之重。
第三篇、交底编制依据1《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001 )2《建筑结构荷载规范》(GBJ9-87)3《钢管脚手架扣件》(GB15831)4《建筑施工安全检查标准》(JGJ59-99)5《建筑施工脚手架实用手册》;6施工组织设计及工程图纸7国家、地方相关规定标准及主体结构外型实际。
悬挑外脚手架技术交底一、悬挑外脚手架概述悬挑外脚手架作为高层建筑外部施工必须的设备,具有高效、安全、便捷、经济等特点,可大大提高施工的效率和质量。
在使用悬挑外脚手架时,必须严格按照相关的技术规范和安全操作规程进行操作,确保工作人员的人身安全和施工质量。
二、悬挑外脚手架安装前的准备工作1.悬挑外脚手架的安装前,需要制定详细的安装方案,并由专业人员进行审核。
2.确保安装的位置符合施工图纸要求,对于有高度要求的位置,还需要进行精确测量。
3.将悬挑外脚手架的安装位置周围清理干净,确保没有杂物和障碍物。
4.对于悬挑外脚手架的各个部件进行检查和测试,确保没有损坏或者失效的情况。
5.准备好安装所需的人员、设备和工具。
三、悬挑外脚手架的安装1.根据安装方案,进行主狼脚架的组装和安装,确保其稳定牢固。
2.在主狼脚架上悬挂吊笼和工作平台,吊笼要和主狼脚架保持垂直、水平,并牢固连接。
3.进行吊笼和工作平台的高度调整和悬挂位置的调整,确保其在高度和位置上满足工作需要。
4.安装安全防护设施,包括水平隔离网、垂直隔离网、安全带、安全绳等,确保工作人员的安全操作。
四、悬挑外脚手架的日常维护1.定期对悬挑外脚手架进行检查和维护,包括各个部件的检查、紧固、替换或者修复等。
2.要定期进行悬挑外脚手架的清洁,包括吊笼和工作平台的清理、隔离网的清理和更换等。
3.对于暴雨、大风等恶劣天气,要采取措施及时撤离工作人员,并在安全的情况下进行相应的紧急维修。
4.对于使用过程中发现的问题和隐患,要及时进行处理和记录。
五、悬挑外脚手架的拆卸1.拆卸前已将使用的工具材料清点、归还,确保完好。
2.工作人员须登高安全带,保险钳 / 绳用绳固定相关吊笼、承台等杂物,防止坠落。
3.卸下工作平台、吊笼等部件,注意操作方式和安全。
4.逐步去除主狼脚架,拆卸顺序与安装相反。
拆卸时应由上至下依次进行,不得跳过。
5.拆卸完成后,清理工作现场,恢复原貌,确保没有遗留和隐患。
悬挑脚手架脚手架安全技术交底一、工程概况在开始进行悬挑脚手架的施工前,有必要向大家介绍一下本工程的基本情况。
本工程为_____,建筑高度为_____米,结构形式为_____。
悬挑脚手架将用于_____部位的施工,为施工人员提供安全的作业平台。
二、悬挑脚手架的构造及要求1、悬挑梁悬挑梁采用具体型号工字钢,长度根据建筑物的外形和施工需要确定。
悬挑梁的外端应设置钢丝绳进行斜拉,以增强其稳定性。
2、立杆立杆纵向间距为具体数值米,横向间距为具体数值米。
立杆应垂直于地面,偏差不得超过规定值。
3、横杆横杆步距为具体数值米,上下横杆的接头应错开布置在不同的立杆纵距中。
4、剪刀撑剪刀撑应沿脚手架外立面连续设置,角度为具体角度。
剪刀撑的搭接长度不应小于具体数值米。
5、脚手板脚手板应铺满、铺稳,不得有探头板。
6、防护栏杆脚手架外侧应设置两道防护栏杆,高度分别为具体数值米和具体数值米。
三、悬挑脚手架的安装流程1、准备工作在安装悬挑脚手架前,应先清理施工现场,确保场地平整、无障碍物。
同时,准备好所需的材料和工具,如工字钢、钢管、扣件、脚手板等。
2、安装悬挑梁按照设计要求,将悬挑梁固定在建筑物上。
悬挑梁的固定端应采用不少于具体数量个锚固螺栓与建筑物连接牢固。
3、搭设脚手架从悬挑梁的外端开始,依次搭设立杆、横杆、剪刀撑等。
搭设过程中,应严格按照规范要求进行操作,确保脚手架的稳定性和安全性。
4、铺设脚手板在脚手架上铺设脚手板,并将其固定牢固,防止滑动。
5、安装防护栏杆在脚手架的外侧安装防护栏杆,并挂设安全网。
四、悬挑脚手架的拆除流程1、拆除准备拆除前,应对脚手架进行全面检查,确保其不存在安全隐患。
同时,清理脚手架上的杂物和材料。
2、拆除顺序应遵循先搭后拆、后搭先拆的原则,依次拆除防护栏杆、脚手板、剪刀撑、横杆、立杆等。
3、材料运输拆除下来的材料应及时运输至指定地点,分类堆放整齐。
五、安全注意事项1、施工人员必须经过专业培训,取得特种作业操作资格证书后,方可上岗作业。
可编辑修改精选全文完整版C--002技术交底记录一、方案概述1#楼A座在结构施工中拟采用扣件钢管悬挑脚手架,脚手架承重的荷载将由悬挑受力的型钢承担传递给主体结构混凝土。
四层以上开始使用工字钢悬挑脚手架,即在五、十二、十九层楼面各挑一次。
采用两套工字钢,结构施工时从五层翻至十九层,到装饰阶段,十九层悬挑脚手架再次材料翻下搭设五层脚手架,满足装饰阶段安全施工的需要。
通过计算,悬挑架采用18#工字钢制作悬挑梁,即将工字钢直接用Φ18圆钢环固定在楼面上,锚环距楼面边缘分别400mm~500mm与1400mm,钢梁的悬挑长度根据架体离结构的距离确定,悬挑端距离头部100mm及900mm处各焊接直径Φ25钢筋一根,高度200mm,作为架体立杆的固定套管,悬挑18#工字钢长度4 m ,局部4-6m,根据现场结构要求长度而定。
本悬挑架架体宽度800mm,步距1.85m,立杆间距1500mm,悬挑长度为1200mm,架体内立杆中心离楼板距离300mm。
锚环锚入楼板的水平长度要保证两侧各30cm以上,在没有上铁的部位,在锚环两侧各附加一根100cm以上的18~25钢筋。
每间隔7m设一道剪刀撑,连墙体拉结点纵距3.0m(两档脚手架)上下3.7m。
将架体内立杆与结构同时拉结,以增强架体的稳定型及防止架体外倾。
为便于架体搭设及增加架体的刚度,架体拐角处尽量搭设成直角,由此引起架体离结构较大的部位,再搭设成悬挑的形式,便于施工及安全。
在阳角部位有柱子处,工字钢直接锚入框架柱,斜挑出楼面,下部并用钢管斜撑。
局部在楼面无法锚固的可采用在梁或柱侧焊接。
C--002技术交底记录工程名称:共7 页第2 页技术交底记录工程名称:共7页第3 页技术交底记录工程名称:共7 页第4 页技术交底记录工程名称:共7页第5 页技术交底记录工程名称:共7 页第 6 页技术交底记录工程名称:共7页第7页。

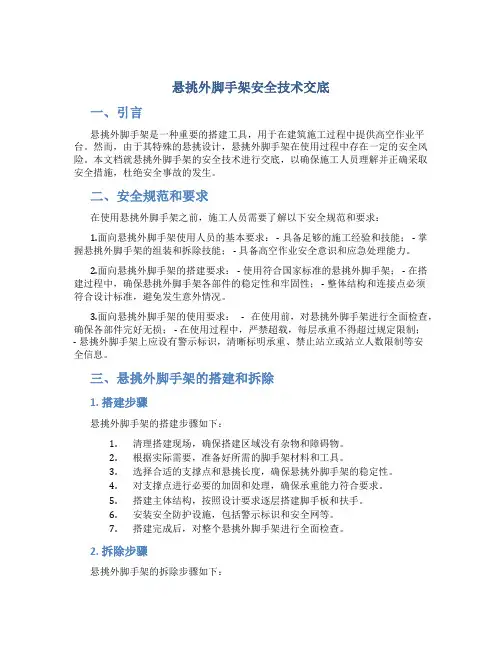

悬挑外脚手架安全技术交底一、引言悬挑外脚手架是一种重要的搭建工具,用于在建筑施工过程中提供高空作业平台。
然而,由于其特殊的悬挑设计,悬挑外脚手架在使用过程中存在一定的安全风险。
本文档就悬挑外脚手架的安全技术进行交底,以确保施工人员理解并正确采取安全措施,杜绝安全事故的发生。
二、安全规范和要求在使用悬挑外脚手架之前,施工人员需要了解以下安全规范和要求:1.面向悬挑外脚手架使用人员的基本要求: - 具备足够的施工经验和技能; - 掌握悬挑外脚手架的组装和拆除技能; - 具备高空作业安全意识和应急处理能力。
2.面向悬挑外脚手架的搭建要求: - 使用符合国家标准的悬挑外脚手架; - 在搭建过程中,确保悬挑外脚手架各部件的稳定性和牢固性; - 整体结构和连接点必须符合设计标准,避免发生意外情况。
3.面向悬挑外脚手架的使用要求:- 在使用前,对悬挑外脚手架进行全面检查,确保各部件完好无损; - 在使用过程中,严禁超载,每层承重不得超过规定限制;- 悬挑外脚手架上应设有警示标识,清晰标明承重、禁止站立或站立人数限制等安全信息。
三、悬挑外脚手架的搭建和拆除1. 搭建步骤悬挑外脚手架的搭建步骤如下:1.清理搭建现场,确保搭建区域没有杂物和障碍物。
2.根据实际需要,准备好所需的脚手架材料和工具。
3.选择合适的支撑点和悬挑长度,确保悬挑外脚手架的稳定性。
4.对支撑点进行必要的加固和处理,确保承重能力符合要求。
5.搭建主体结构,按照设计要求逐层搭建脚手板和扶手。
6.安装安全防护设施,包括警示标识和安全网等。
7.搭建完成后,对整个悬挑外脚手架进行全面检查。
2. 拆除步骤悬挑外脚手架的拆除步骤如下:1.清理拆除现场,确保拆除区域没有杂物和障碍物。
2.拆除安全防护设施,撤除安装在脚手板上的固定物品。
3.逐层拆除脚手板和扶手,确保拆除过程中不会发生倾覆。
4.拆除主体结构,撤除支撑点和支撑杆。
5.完成拆除后,清点脚手板和扶手,对损坏的部分进行记录和报废。
悬挑式钢管外脚手架搭设安全技术交底范本第一章概述1.1 交底目的和范围本次交底的目的是确保悬挑式钢管外脚手架搭设工作的安全可靠进行,并向相关人员传达有关安全技术要求和操作规程。
本次交底的范围包括但不限于悬挑式钢管外脚手架的搭设、拆除、使用等环节。
1.2 交底人员交底人员包括施工单位的项目经理、技术负责人、安全负责人以及作业人员。
第二章悬挑式钢管外脚手架的搭设2.1 相关法律法规根据《中华人民共和国安全生产法》等相关法律法规,悬挑式钢管外脚手架的搭设必须符合国家标准和行业规范要求。
2.2 设备准备2.2.1 悬挑式钢管外脚手架的材料必须符合国家标准,并具有产品合格证明。
2.2.2 材料的运输和堆放必须符合相关规定,材料应妥善保管,防止受潮、损坏等。
2.3 施工准备2.3.1 悬挑式钢管外脚手架的搭设前,必须保证现场的准备工作已完成,包括地基处理、场地清理等。
2.3.2 施工过程中必须按照安全技术要求组织人员,并配备足够的安全防护用品和工具。
2.4 搭设工艺与方法2.4.1 根据设计要求和搭设的实际情况,合理选择和使用悬挑式钢管外脚手架的构件和配件。
2.4.2 在搭设过程中,必须保证施工人员的安全和作业环境的安全,使用符合要求的脚手架立杆、主杆等进行支撑。
2.4.3 在搭设过程中,必须保证悬挑式钢管外脚手架的稳固性和承载力,使用合适的连接件和扣件,确保连接牢固。
2.4.4 在悬挑式钢管外脚手架搭设过程中,必须按照要求进行杆件的水平和垂直定位,使用调节螺母进行调整。
2.5 安全防护措施2.5.1 悬挑式钢管外脚手架搭设过程中,必须设置防护栏杆,并按照要求进行固定和围护,确保人员不会因高空坠落而受伤。
2.5.2 悬挑式钢管外脚手架搭设过程中,必须设置扣件和连接件的防滑装置,防止因松动而造成意外。
2.5.3 悬挑式钢管外脚手架搭设过程中,必须设置防风锚点和防倾斜装置,防止因大风或其他外力造成脚手架倾倒。
第三章悬挑式钢管外脚手架的拆除3.1 拆除前的准备3.1.1 拆除悬挑式钢管外脚手架前,必须进行现场安全检查,并设立拆除专责,明确责任和工作任务。
悬挑式钢管外脚手架搭设安全技术交底悬挑式钢管外脚手架搭设是建筑施工中常用的高处作业设备,具有搭设快捷、适应性强等优点,在工程施工中广泛应用。
然而,悬挑式钢管外脚手架的搭设安全也是施工过程中需要高度重视的问题。
为了确保悬挑式钢管外脚手架的安全运行,需要对施工人员进行安全技术交底,下面将详细介绍悬挑式钢管外脚手架搭设的安全技术交底内容。
一、安全生产法律法规的交底安全生产法律法规是保障施工现场安全的重要依据,施工人员需要了解相关法律法规的基本内容,包括建筑施工安全生产管理条例、建筑施工企业安全生产许可证管理办法、建筑施工企业职业健康检查技术规定等。
了解并遵守相关法规可以有效降低施工事故的发生概率。
二、悬挑式钢管外脚手架的基本概念和构造悬挑式钢管外脚手架是利用聚氯乙烯(PVC)和钢管等材料搭建而成的一种高处作业设备。
施工人员需要了解悬挑式钢管外脚手架的基本概念和构造,包括主杆、副杆、立杆、斜杆、框架横水平杆、护栏杆、防护网及脚轮等构件的名称和作用。
三、悬挑式钢管外脚手架的搭设步骤和安全注意事项1. 搭设步骤:首先,安装主杆和副杆,并使用的铁丝固定牢固;然后,安装立杆和斜杆,并调整好高度和角度;接下来,安装框架横水平杆,用螺母将其固定住;最后,安装护栏杆、防护网及脚轮。
2. 安全注意事项:(1)在搭设过程中,需要使用标准合格的钢管和连接件,确保承载力满足要求。
(2)在悬挑式钢管外脚手架的上部应设置防滑网,防止人员从高处坠落。
(3)悬挑式钢管外脚手架的搭设应坚固、稳定,不得出现晃动或松动的现象。
(4)施工人员在操作过程中应注意自身安全,佩戴安全带,系好工作绳,避免高处坠落事故。
(5)施工人员不得在悬挑式钢管外脚手架上乱丢乱放工具材料,以免引起意外伤害。
(6)在悬挑式钢管外脚手架上禁止进行高空坠物作业,防止对下方人员造成伤害。
四、悬挑式钢管外脚手架的维护保养和拆除注意事项1. 维护保养:施工单位需要制定悬挑式钢管外脚手架的维护保养计划,定期进行检查和维修,确保脚手架的安全性。

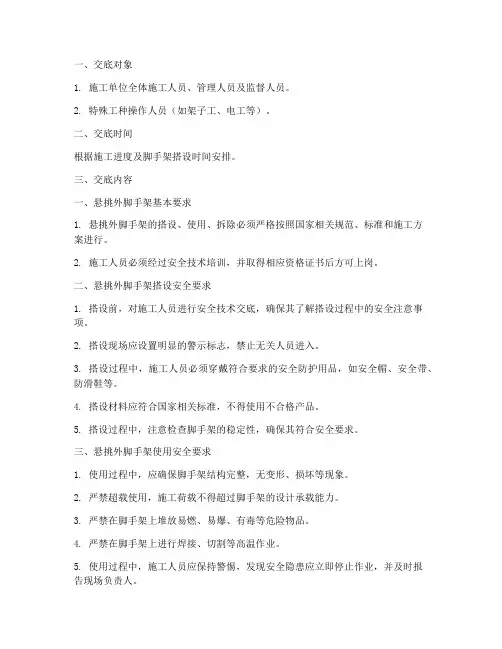

一、交底对象1. 施工单位全体施工人员、管理人员及监督人员。
2. 特殊工种操作人员(如架子工、电工等)。
二、交底时间根据施工进度及脚手架搭设时间安排。
三、交底内容一、悬挑外脚手架基本要求1. 悬挑外脚手架的搭设、使用、拆除必须严格按照国家相关规范、标准和施工方案进行。
2. 施工人员必须经过安全技术培训,并取得相应资格证书后方可上岗。
二、悬挑外脚手架搭设安全要求1. 搭设前,对施工人员进行安全技术交底,确保其了解搭设过程中的安全注意事项。
2. 搭设现场应设置明显的警示标志,禁止无关人员进入。
3. 搭设过程中,施工人员必须穿戴符合要求的安全防护用品,如安全帽、安全带、防滑鞋等。
4. 搭设材料应符合国家相关标准,不得使用不合格产品。
5. 搭设过程中,注意检查脚手架的稳定性,确保其符合安全要求。
三、悬挑外脚手架使用安全要求1. 使用过程中,应确保脚手架结构完整,无变形、损坏等现象。
2. 严禁超载使用,施工荷载不得超过脚手架的设计承载能力。
3. 严禁在脚手架上堆放易燃、易爆、有毒等危险物品。
4. 严禁在脚手架上进行焊接、切割等高温作业。
5. 使用过程中,施工人员应保持警惕,发现安全隐患应立即停止作业,并及时报告现场负责人。
四、悬挑外脚手架拆除安全要求1. 拆除前,应对脚手架进行全面检查,确保其结构完整、无损坏。
2. 拆除过程中,施工人员应穿戴符合要求的安全防护用品。
3. 拆除作业应由专业人员进行,严禁非专业人员操作。
4. 拆除过程中,注意检查脚手架的稳定性,确保其符合安全要求。
5. 拆除后的材料应按照规定进行分类存放,严禁乱堆乱放。
五、悬挑外脚手架应急救援措施1. 发生安全事故时,立即停止作业,并立即组织救援。
2. 确保伤员得到及时救治,并迅速联系相关部门进行事故调查。
3. 根据事故情况,采取相应措施,防止事故扩大。
六、悬挑外脚手架安全管理责任1. 施工单位应建立健全悬挑外脚手架安全管理制度,明确各级人员的安全责任。
悬挑脚手架搭设安全技术交底1. 悬挑脚手架概述悬挑脚手架是一种在楼层外悬挑使用的脚手架,具有搭设快速、适用性广、使用灵活等特点。
但是,由于其特殊的工作环境和高度等原因,使用悬挑脚手架搭设时必须严格按照安全规定实施施工。
2. 悬挑脚手架的安全技术要求(1) 安全技术人员的职责在悬挑脚手架搭设工作中,安全技术人员担负着重要的职责。
安全技术人员要全程监督悬挑脚手架的搭设工作,对各项技术要求进行监控和指导。
当发现不安全的情况时,要及时纠正并提出合理、可行的解决方案。
(2) 悬挑脚手架搭设前必须的踏勘在悬挑脚手架搭设前,要先进行现场的踏勘。
对于悬挑的位置、悬挂的钢丝绳的固定点、钢丝绳等材料的品质以及悬挑脚手架产品的结构等方面进行详细的检查和评估,以确保悬挑脚手架的顺利搭设。
(3) 悬挑脚手架搭设时的安全措施在悬挑脚手架搭设时,需要按照规范、标准和安全要求组织作业。
操作人员必须佩戴符合安全标准的安全带、安全鞋,并做好防坠落、防滑等安全措施。
悬挑脚手架的钢丝绳应当在悬挑之前进行预拉伸处理,并定期进行检查和维护。
(4) 悬挑脚手架使用过程中的交底在使用悬挑脚手架的过程中,需对悬挑脚手架的使用方法和要求进行详细的交底,包括悬挑脚手架的使用时间、使用方法、安全要求、应急措施等方面的内容。
同时,一旦发现问题需要及时进行报告和处理。
3. 悬挑脚手架施工时的安全责任(1) 施工单位的安全责任施工单位应保证悬挑脚手架施工的合规性、过程的可控性与安全性。
在施工过程中,应派遣专人对现场进行管理和监督,及时解决出现的施工安全问题和质量问题。
(2) 现场管理人员的安全责任现场管理人员负责协调、指挥悬挑脚手架施工,监督和检查作业人员的安全操作,严格控制人员上下高处和操作的安全风险,定期对悬挑脚手架施工进行检查和验收。
(3) 作业人员的安全责任作为悬挑脚手架使用的作业人员,必须具备一定的安全意识和技能。
作业人员应严格按照施工要求操作,不私自更改施工方案或施工程序。
