悬挑外脚手架搭设技术交底大全

悬挑脚手架安全技术交底全套为了适应本工程的结构形式和实际施工特点，我们决定采用落地式、全封闭的扣件式双排钢管脚手架搭设建筑物三层层及三层以下，而三层以上则采用悬挑式钢管脚手架。

悬挑式钢管脚手架分为四个悬挑段，分别是悬挑段1（3层~10层）、悬挑段2（10层~17层）、悬挑段3（17层~24层）和悬挑段4（24层~屋面层），搭设高度为19.6m。

2、为了确保脚手架的质量，我们对材料进行了严格的要求。

工字钢、钢管和吊环应采用力学性能适中的Q235B钢，其力学性能应符合国家现行标准《炭素结构钢》（GB700－89）中Q235B钢的规定。

每批钢材进场时，应有材质检验合格。

工字钢采用Ⅰ18b，钢管选用外径48mm，壁厚3.5mm的焊接钢管。

立杆、大横杆和斜杆的最大长度为6.5m，小横杆长度1.5m。

我们要求工字钢及钢管不能弯曲、压扁、有裂纹或严重锈蚀，否则应报废和禁止使用。

3、我们还对扣件的要求进行了规定。

根据《可铸铁分类及技术条件》（GB978-67）的规定，扣件采用机械性能不低于KTH3330－08的可锻铸铁制造。

铸件不得有裂纹、气孔，不宜有缩孔、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净，螺栓、螺母丝牙完整。

扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。

扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。

扣件表面应进行除绣处理，扣件有脆裂、变形、滑扣应报废和禁止使用。

4、脚手板应采用杉木或松木制作，厚度不小于50mm，宽度大于等于200mm，长度不小于3.5m，其材质应符合国家现行标准《木结构设计规定》（GBJ5-88）中对Ⅱ级木材的规定，不得有开裂、腐朽。

5、为了确保安全，我们还要搭设密目网，采用1.5×6.0m的规格，网目规格为每100平方厘米不少于2000目，绳径3.2mm，自重0.01KN/㎡。

6、钢丝绳选用6×19φ20光面钢丝绳，强度极限≥1400MPa，破断拉力总和≥Kg。

悬挑外脚手架技术交底一、悬挑外脚手架概述悬挑外脚手架作为高层建筑外部施工必须的设备，具有高效、安全、便捷、经济等特点，可大大提高施工的效率和质量。

在使用悬挑外脚手架时，必须严格按照相关的技术规范和安全操作规程进行操作，确保工作人员的人身安全和施工质量。

二、悬挑外脚手架安装前的准备工作1.悬挑外脚手架的安装前，需要制定详细的安装方案，并由专业人员进行审核。

2.确保安装的位置符合施工图纸要求，对于有高度要求的位置，还需要进行精确测量。

3.将悬挑外脚手架的安装位置周围清理干净，确保没有杂物和障碍物。

4.对于悬挑外脚手架的各个部件进行检查和测试，确保没有损坏或者失效的情况。

5.准备好安装所需的人员、设备和工具。

三、悬挑外脚手架的安装1.根据安装方案，进行主狼脚架的组装和安装，确保其稳定牢固。

2.在主狼脚架上悬挂吊笼和工作平台，吊笼要和主狼脚架保持垂直、水平，并牢固连接。

3.进行吊笼和工作平台的高度调整和悬挂位置的调整，确保其在高度和位置上满足工作需要。

4.安装安全防护设施，包括水平隔离网、垂直隔离网、安全带、安全绳等，确保工作人员的安全操作。

四、悬挑外脚手架的日常维护1.定期对悬挑外脚手架进行检查和维护，包括各个部件的检查、紧固、替换或者修复等。

2.要定期进行悬挑外脚手架的清洁，包括吊笼和工作平台的清理、隔离网的清理和更换等。

3.对于暴雨、大风等恶劣天气，要采取措施及时撤离工作人员，并在安全的情况下进行相应的紧急维修。

4.对于使用过程中发现的问题和隐患，要及时进行处理和记录。

五、悬挑外脚手架的拆卸1.拆卸前已将使用的工具材料清点、归还，确保完好。

2.工作人员须登高安全带，保险钳 / 绳用绳固定相关吊笼、承台等杂物，防止坠落。

3.卸下工作平台、吊笼等部件，注意操作方式和安全。

4.逐步去除主狼脚架，拆卸顺序与安装相反。

拆卸时应由上至下依次进行，不得跳过。

5.拆卸完成后，清理工作现场，恢复原貌，确保没有遗留和隐患。

可编辑修改精选全文完整版C--002技术交底记录一、方案概述1#楼A座在结构施工中拟采用扣件钢管悬挑脚手架，脚手架承重的荷载将由悬挑受力的型钢承担传递给主体结构混凝土。

四层以上开始使用工字钢悬挑脚手架，即在五、十二、十九层楼面各挑一次。

采用两套工字钢，结构施工时从五层翻至十九层，到装饰阶段，十九层悬挑脚手架再次材料翻下搭设五层脚手架，满足装饰阶段安全施工的需要。

通过计算，悬挑架采用18#工字钢制作悬挑梁，即将工字钢直接用Φ18圆钢环固定在楼面上，锚环距楼面边缘分别400mm～500mm与1400mm，钢梁的悬挑长度根据架体离结构的距离确定，悬挑端距离头部100mm及900mm处各焊接直径Φ25钢筋一根，高度200mm，作为架体立杆的固定套管，悬挑18#工字钢长度4 m ，局部4-6m，根据现场结构要求长度而定。

本悬挑架架体宽度800mm，步距1.85m，立杆间距1500mm，悬挑长度为1200mm，架体内立杆中心离楼板距离300mm。

锚环锚入楼板的水平长度要保证两侧各30cm以上，在没有上铁的部位，在锚环两侧各附加一根100cm以上的18～25钢筋。

每间隔7m设一道剪刀撑，连墙体拉结点纵距3.0m（两档脚手架）上下3.7m。

将架体内立杆与结构同时拉结，以增强架体的稳定型及防止架体外倾。

为便于架体搭设及增加架体的刚度，架体拐角处尽量搭设成直角，由此引起架体离结构较大的部位，再搭设成悬挑的形式，便于施工及安全。

在阳角部位有柱子处，工字钢直接锚入框架柱，斜挑出楼面，下部并用钢管斜撑。

局部在楼面无法锚固的可采用在梁或柱侧焊接。

C--002技术交底记录工程名称：共7 页第2 页技术交底记录工程名称：共7页第3 页技术交底记录工程名称：共7 页第4 页技术交底记录工程名称：共7页第5 页技术交底记录工程名称：共7 页第 6 页技术交底记录工程名称：共7页第7页。

悬挑式钢管外脚手架搭设安全技术交底范本第一章概述1.1 交底目的和范围本次交底的目的是确保悬挑式钢管外脚手架搭设工作的安全可靠进行，并向相关人员传达有关安全技术要求和操作规程。

本次交底的范围包括但不限于悬挑式钢管外脚手架的搭设、拆除、使用等环节。

1.2 交底人员交底人员包括施工单位的项目经理、技术负责人、安全负责人以及作业人员。

第二章悬挑式钢管外脚手架的搭设2.1 相关法律法规根据《中华人民共和国安全生产法》等相关法律法规，悬挑式钢管外脚手架的搭设必须符合国家标准和行业规范要求。

2.2 设备准备2.2.1 悬挑式钢管外脚手架的材料必须符合国家标准，并具有产品合格证明。

2.2.2 材料的运输和堆放必须符合相关规定，材料应妥善保管，防止受潮、损坏等。

2.3 施工准备2.3.1 悬挑式钢管外脚手架的搭设前，必须保证现场的准备工作已完成，包括地基处理、场地清理等。

2.3.2 施工过程中必须按照安全技术要求组织人员，并配备足够的安全防护用品和工具。

2.4 搭设工艺与方法2.4.1 根据设计要求和搭设的实际情况，合理选择和使用悬挑式钢管外脚手架的构件和配件。

2.4.2 在搭设过程中，必须保证施工人员的安全和作业环境的安全，使用符合要求的脚手架立杆、主杆等进行支撑。

2.4.3 在搭设过程中，必须保证悬挑式钢管外脚手架的稳固性和承载力，使用合适的连接件和扣件，确保连接牢固。

2.4.4 在悬挑式钢管外脚手架搭设过程中，必须按照要求进行杆件的水平和垂直定位，使用调节螺母进行调整。

2.5 安全防护措施2.5.1 悬挑式钢管外脚手架搭设过程中，必须设置防护栏杆，并按照要求进行固定和围护，确保人员不会因高空坠落而受伤。

2.5.2 悬挑式钢管外脚手架搭设过程中，必须设置扣件和连接件的防滑装置，防止因松动而造成意外。

2.5.3 悬挑式钢管外脚手架搭设过程中，必须设置防风锚点和防倾斜装置，防止因大风或其他外力造成脚手架倾倒。

第三章悬挑式钢管外脚手架的拆除3.1 拆除前的准备3.1.1 拆除悬挑式钢管外脚手架前，必须进行现场安全检查，并设立拆除专责，明确责任和工作任务。

悬挑式钢管外脚手架搭设安全技术交底悬挑式钢管外脚手架搭设是建筑施工中常用的高处作业设备，具有搭设快捷、适应性强等优点，在工程施工中广泛应用。

然而，悬挑式钢管外脚手架的搭设安全也是施工过程中需要高度重视的问题。

为了确保悬挑式钢管外脚手架的安全运行，需要对施工人员进行安全技术交底，下面将详细介绍悬挑式钢管外脚手架搭设的安全技术交底内容。

一、安全生产法律法规的交底安全生产法律法规是保障施工现场安全的重要依据，施工人员需要了解相关法律法规的基本内容，包括建筑施工安全生产管理条例、建筑施工企业安全生产许可证管理办法、建筑施工企业职业健康检查技术规定等。

了解并遵守相关法规可以有效降低施工事故的发生概率。

二、悬挑式钢管外脚手架的基本概念和构造悬挑式钢管外脚手架是利用聚氯乙烯（PVC）和钢管等材料搭建而成的一种高处作业设备。

施工人员需要了解悬挑式钢管外脚手架的基本概念和构造，包括主杆、副杆、立杆、斜杆、框架横水平杆、护栏杆、防护网及脚轮等构件的名称和作用。

三、悬挑式钢管外脚手架的搭设步骤和安全注意事项1. 搭设步骤：首先，安装主杆和副杆，并使用的铁丝固定牢固；然后，安装立杆和斜杆，并调整好高度和角度；接下来，安装框架横水平杆，用螺母将其固定住；最后，安装护栏杆、防护网及脚轮。

2. 安全注意事项：（1）在搭设过程中，需要使用标准合格的钢管和连接件，确保承载力满足要求。

（2）在悬挑式钢管外脚手架的上部应设置防滑网，防止人员从高处坠落。

（3）悬挑式钢管外脚手架的搭设应坚固、稳定，不得出现晃动或松动的现象。

（4）施工人员在操作过程中应注意自身安全，佩戴安全带，系好工作绳，避免高处坠落事故。

（5）施工人员不得在悬挑式钢管外脚手架上乱丢乱放工具材料，以免引起意外伤害。

（6）在悬挑式钢管外脚手架上禁止进行高空坠物作业，防止对下方人员造成伤害。

四、悬挑式钢管外脚手架的维护保养和拆除注意事项1. 维护保养：施工单位需要制定悬挑式钢管外脚手架的维护保养计划，定期进行检查和维修，确保脚手架的安全性。

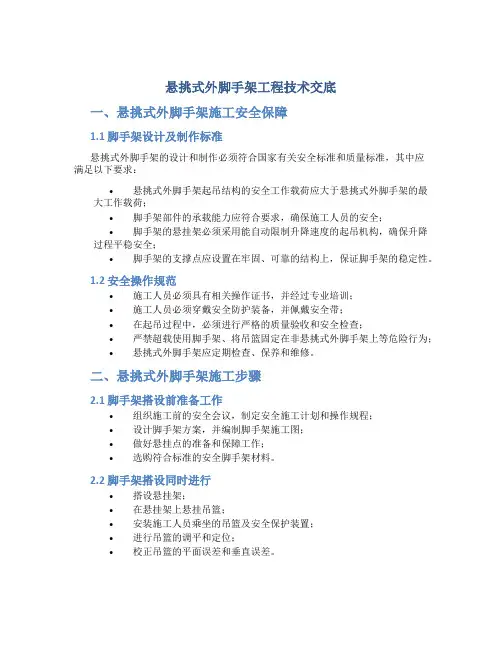

悬挑式外脚手架工程技术交底一、悬挑式外脚手架施工安全保障1.1 脚手架设计及制作标准悬挑式外脚手架的设计和制作必须符合国家有关安全标准和质量标准，其中应满足以下要求：•悬挑式外脚手架起吊结构的安全工作载荷应大于悬挑式外脚手架的最大工作载荷；•脚手架部件的承载能力应符合要求，确保施工人员的安全；•脚手架的悬挂架必须采用能自动限制升降速度的起吊机构，确保升降过程平稳安全；•脚手架的支撑点应设置在牢固、可靠的结构上，保证脚手架的稳定性。

1.2 安全操作规范•施工人员必须具有相关操作证书，并经过专业培训；•施工人员必须穿戴安全防护装备，并佩戴安全带；•在起吊过程中，必须进行严格的质量验收和安全检查；•严禁超载使用脚手架、将吊篮固定在非悬挑式外脚手架上等危险行为；•悬挑式外脚手架应定期检查、保养和维修。

二、悬挑式外脚手架施工步骤2.1 脚手架搭设前准备工作•组织施工前的安全会议，制定安全施工计划和操作规程；•设计脚手架方案，并编制脚手架施工图；•做好悬挂点的准备和保障工作；•选购符合标准的安全脚手架材料。

2.2 脚手架搭设同时进行•搭设悬挂架；•在悬挂架上悬挂吊篮；•安装施工人员乘坐的吊篮及安全保护装置；•进行吊篮的调平和定位；•校正吊篮的平面误差和垂直误差。

2.3 悬挂式脚手架拆除•对脚手架进行安全检查，保证拆除过程的安全；•拆卸脚手架的所有部件；•将脚手架材料进行归类、清点和保管；•清理施工现场，恢复场地植被。

三、悬挂式脚手架的效益和应用领域悬挂式脚手架的效益主要体现在以下几个方面：•便捷性：悬挂式脚手架所需的场地面积少，自由度高，不受地形地貌的限制；•灵活性：悬挂式脚手架可随时便捷地进行升降、移动等操作，提高效率；•安全性：悬挂式脚手架采用多重安全防护措施，保证施工人员的安全；•节约成本：与传统脚手架相比，悬挂式脚手架所需的钢材、木板等材料较少，可大幅降低施工成本。

悬挂式脚手架的应用领域较广，主要包括：•建筑外墙装饰、清洗和涂漆作业；•高层建筑外观修复和维护；•天桥、空中交通工具的维修或检修作业。

悬挑脚手架搭设安全技术交底1. 悬挑脚手架概述悬挑脚手架是一种在楼层外悬挑使用的脚手架，具有搭设快速、适用性广、使用灵活等特点。

但是，由于其特殊的工作环境和高度等原因，使用悬挑脚手架搭设时必须严格按照安全规定实施施工。

2. 悬挑脚手架的安全技术要求(1) 安全技术人员的职责在悬挑脚手架搭设工作中，安全技术人员担负着重要的职责。

安全技术人员要全程监督悬挑脚手架的搭设工作，对各项技术要求进行监控和指导。

当发现不安全的情况时，要及时纠正并提出合理、可行的解决方案。

(2) 悬挑脚手架搭设前必须的踏勘在悬挑脚手架搭设前，要先进行现场的踏勘。

对于悬挑的位置、悬挂的钢丝绳的固定点、钢丝绳等材料的品质以及悬挑脚手架产品的结构等方面进行详细的检查和评估，以确保悬挑脚手架的顺利搭设。

(3) 悬挑脚手架搭设时的安全措施在悬挑脚手架搭设时，需要按照规范、标准和安全要求组织作业。

操作人员必须佩戴符合安全标准的安全带、安全鞋，并做好防坠落、防滑等安全措施。

悬挑脚手架的钢丝绳应当在悬挑之前进行预拉伸处理，并定期进行检查和维护。

(4) 悬挑脚手架使用过程中的交底在使用悬挑脚手架的过程中，需对悬挑脚手架的使用方法和要求进行详细的交底，包括悬挑脚手架的使用时间、使用方法、安全要求、应急措施等方面的内容。

同时，一旦发现问题需要及时进行报告和处理。

3. 悬挑脚手架施工时的安全责任(1) 施工单位的安全责任施工单位应保证悬挑脚手架施工的合规性、过程的可控性与安全性。

在施工过程中，应派遣专人对现场进行管理和监督，及时解决出现的施工安全问题和质量问题。

(2) 现场管理人员的安全责任现场管理人员负责协调、指挥悬挑脚手架施工，监督和检查作业人员的安全操作，严格控制人员上下高处和操作的安全风险，定期对悬挑脚手架施工进行检查和验收。

(3) 作业人员的安全责任作为悬挑脚手架使用的作业人员，必须具备一定的安全意识和技能。

作业人员应严格按照施工要求操作，不私自更改施工方案或施工程序。

悬挑式外脚手架安全技术交底一、悬挑式外脚手架的定义悬挑式外脚手架是指将脚手架立杆从建筑物顶部或墙上悬挑出去，在外挂设备锚固和强度测试等过程后悬挑式外脚手架在建筑物上进行作业。

它适用于各类建筑的外墙、天花板、幕墙等的安装、修缮和清洗等作业。

二、悬挑式外脚手架的风险悬挑式外脚手架是高空作业，一旦发生问题会引发重大伤亡事故，所以悬挑式外脚手架的安全管理需要高度关注。

悬挑式外脚手架的风险主要包括：1.高空作业风险悬挑式外脚手架在空中作业，加之外部环境复杂多变，存在高空坠落、落物伤人等危险，工人应注重安全防范。

2.设备问题悬挑式外脚手架设备的质量和使用状况直接影响作业人员的安全。

设备出现问题可能会导致脚手架倾斜、坍塌等情况发生。

3.自然因素外部环境对悬挑式外脚手架的影响也是一个重要方面。

比如气候条件不佳、雷雨天气等自然因素也会对悬挑式外脚手架造成危害。

三、悬挑式外脚手架的安全技术为了保证悬挑式外脚手架的安全性，必须采取一系列的安全措施。

下面介绍一些常用的安全技术。

1.设备牢固可靠悬挑式外脚手架设备必须经过严格的质量检查后才能使用，使用过程中要进行定期检查和维护，保证设备的牢固可靠。

2.人员培训从事悬挑式外脚手架作业的工作人员必须接受安全培训和技能培训，掌握悬挑式外脚手架的操作技巧和安全注意事项。

3.安全检查在使用悬挑式外脚手架之前，必须进行严格的验收，检查安全保护措施和设备是否完好，确保使用安全。

4.防护装置悬挑式外脚手架应设有各种安全防护装置，如安全带、防滑设施、防护栏杆等，以保证工人的安全。

四、悬挑式外脚手架虽然存在高风险，但只要遵守安全技术规范，正确使用和维护设备，就能有效地控制风险，确保工人的安全。

做好安全技术交底工作，培育安全文化，加强管理，保障工人的安全是公司的核心责任。

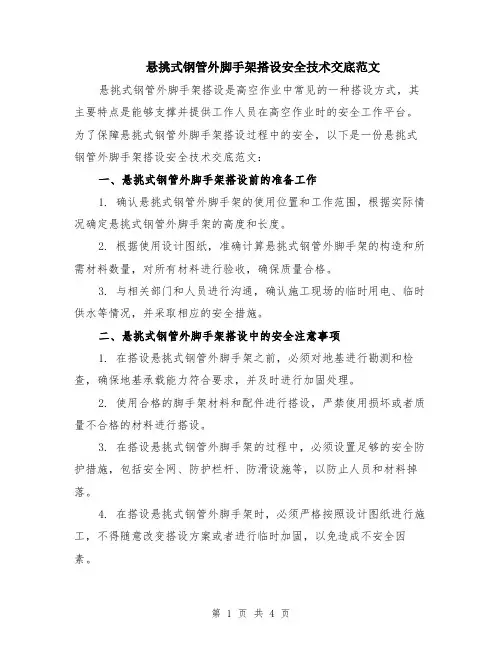

悬挑式钢管外脚手架搭设安全技术交底范文悬挑式钢管外脚手架搭设是高空作业中常见的一种搭设方式，其主要特点是能够支撑并提供工作人员在高空作业时的安全工作平台。

为了保障悬挑式钢管外脚手架搭设过程中的安全，以下是一份悬挑式钢管外脚手架搭设安全技术交底范文：一、悬挑式钢管外脚手架搭设前的准备工作1. 确认悬挑式钢管外脚手架的使用位置和工作范围，根据实际情况确定悬挑式钢管外脚手架的高度和长度。

2. 根据使用设计图纸，准确计算悬挑式钢管外脚手架的构造和所需材料数量，对所有材料进行验收，确保质量合格。

3. 与相关部门和人员进行沟通，确认施工现场的临时用电、临时供水等情况，并采取相应的安全措施。

二、悬挑式钢管外脚手架搭设中的安全注意事项1. 在搭设悬挑式钢管外脚手架之前，必须对地基进行勘测和检查，确保地基承载能力符合要求，并及时进行加固处理。

2. 使用合格的脚手架材料和配件进行搭设，严禁使用损坏或者质量不合格的材料进行搭设。

3. 在搭设悬挑式钢管外脚手架的过程中，必须设置足够的安全防护措施，包括安全网、防护栏杆、防滑设施等，以防止人员和材料掉落。

4. 在搭设悬挑式钢管外脚手架时，必须严格按照设计图纸进行施工，不得随意改变搭设方案或者进行临时加固，以免造成不安全因素。

5. 搭设悬挑式钢管外脚手架时，要定期检查和维护其结构和连接部件，确保其牢固可靠。

6. 安装和使用悬挑式钢管外脚手架的工作人员必须经过专业培训并取得相应的资格证书，严禁未经培训和未持证上岗。

三、悬挑式钢管外脚手架拆除时的安全注意事项1. 在拆除悬挑式钢管外脚手架之前，必须确认工作区域内的人员已经安全撤离，并清理好工作区域，防止拆除过程中发生人员伤害事故。

2. 拆除悬挑式钢管外脚手架时，必须按照安全规程，逐层拆除，严防材料掉落和坠落事故的发生。

3. 在拆除悬挑式钢管外脚手架时，必须配备合适的防护器材，如安全帽、防护眼镜、防滑鞋等，并确保所有拆除人员都佩戴了防护器材。

技术交底记录编号00-00C2-001表 C2-12017-12-20 工程名称 施工单位 交底日期 分项工程名称脚手架施工交底提要 悬挑脚手架施工相关人员、材料、机具准备、施工方法、注意事项等。

交底内容：1、工程概况1.1本工程地上结构脚手架 4~21层采用悬挑式脚手架，每次搭设 5层，之后架体周转使 用。

1.2本脚手架只在结构施工期间起到整体封闭围护作用，局部脚手架起墙体支撑作用。

2.2.4脚手架搭设原则：安全第一，满足文明施工、施工进度 的要求 ,密切配合其它工种施工。

1.2架体概况架体性质 悬挑脚架封闭、防护、双排悬挑外脚手架4~21层楼层周边搭设部位 搭设高度1800 19m步距立杆 双立杆 间距纵距 横距1500 900 脚手板4000×200× 506×19φ 18.5mm钢丝绳卸荷卡环连接、吊点在五层、十层、十五层、二十层。

水平间距为 1.5m框架柱上加设脚手管抱框与悬挑架体进行拉接（脚 手管扣件使用双卡扣）；由于柱距较大，两柱间设水平拉杆与外挑架小横杆相连，同时柱间部位加斜戗 与架体拉接。

连墙杆件布置审核人交底人接受交底人表 C2-12017-12-20 工程名称 施工单位 交底日期 分项工程名称脚手架施工交底提要 悬挑脚手架施工相关人员、材料、机具准备、施工方法、注意事项等。

交底内容：悬挑长度锚固长度 1400 悬挑梁工字钢220016#四层、九层、十四层、十九层，水 平间距为 1.5m设置楼层预埋地锚 φ 20（ Q235） 每道工字钢构件上设置三道单杆 满布剪刀撑 悬挑楼层柱间 距13800mm 、9600mm 、9000mmm 、7350mm 、4800mm 、4500mm悬挑楼层板厚 悬挑楼层混凝 土强度等级 使用荷载 120mm 、 160mm 、 200mmC30 3 kN/m 22、施工安排 2.1目标部署序号 项目 工期目标 安全目标 安全文明项目目标1 2 3起止日期：2012年 1月 10日～2012年 06月 15日杜绝死亡事故，尽量减少轻伤事故。

悬挑外脚手架搭设技术总交底第一篇交底说明为便于整体工程施工,根据本工程施工要求,所有楼号从二层起全部采用型钢悬挑式扣件钢管双排脚手架。

为了落实安全防护措施,确保该项目在施工过程中的安全,结合本工程的施工特点,编制本悬挑脚手架搭设技术总交底。

(具体方案出台前按此交底执行第二篇工程概况工程名称:武警后勤学院新校区-标段项目工程地址:天津市东丽区东丽湖大道入口处西侧建设单位:中国人民武装警察部队后勤学院勘察单位:天津市勘察院设计单位:中国中元国际工程公司监理单位:天津市华泰建设监理有限公司施工单位;江苏南通二建集团有限公司工程概况:本工程由中国人民武装警察部队医学院建设,工程座落在天津市东丽区东丽湖大道入口处西侧。

本工程由五栋单体工程组成,总建筑面积为 86848、 93平米。

其中:行政综合楼:19704平米(其中地上 7层:17004平米,地下 1层 2700平米 ,建筑高度 46、 70m;大讲堂:10174平米,地上 4层,建筑高度 25、 5m;图书馆 :8174平米,地上 3层,局部 4层,建筑高度 21、 20m; 教学楼 :24060、 47平米,地上 4层,建筑高度 18、 15m;实验搂 :24736、 46平米,地上 4层,局部地下 1层,建筑高度 18、 15 m。

结构型式:除大讲堂、行政综合楼为钢筋混凝土框架剪力墙结构外,其余 3栋均为钢筋混凝土框架结构。

工程设计等级均为二级, 为二类建筑。

耐火等级均为一级。

抗震设防类别为乙类,抗震设防烈度 7度。

地下室防水等级一级,屋面防护等级二级。

建筑使用年限 50年。

鉴于施工工序繁杂,所以搞好安全生产、文明施工将成为工程施工过程中管理的重中之重。

第三篇、交底编制依据1《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001 2《建筑结构荷载规范》(GBJ9-873《钢管脚手架扣件》(GB158314《建筑施工安全检查标准》(JGJ59-995《建筑施工脚手架实用手册》;6施工组织设计及工程图纸7国家、地方相关规定标准及主体结构外型实际。

外悬挑脚手架技术交底一、工程概况本次施工项目为_____，建筑结构为_____，总建筑面积为_____平方米，地上层数为_____层，地下层数为_____层。

为满足施工要求，确保施工安全，需搭建外悬挑脚手架。

二、施工准备1、技术准备施工前，技术人员应熟悉施工图纸，了解建筑物的结构特点和施工要求。

编制外悬挑脚手架专项施工方案，并经审批通过。

对施工人员进行技术交底，使其明确施工工艺和质量要求。

2、材料准备悬挑梁：采用具体型号工字钢，其质量应符合国家标准。

钢管：选用外径为具体尺寸、壁厚为具体尺寸的焊接钢管，其材质应符合相关标准。

扣件：采用可锻铸铁制作的扣件，其质量应符合相关标准。

脚手板：选用具体材质脚手板，其厚度不应小于具体厚度。

安全网：采用密目式安全网，其网目密度不应低于具体密度。

3、劳动力准备架子工：应具备特种作业操作资格证书，且经培训合格。

普工：负责材料搬运、清理等辅助工作。

4、现场准备清理建筑物周边的障碍物和杂物，确保施工场地平整。

按照施工方案的要求，在建筑物上预留好预埋孔洞。

三、外悬挑脚手架的设计1、悬挑梁的布置悬挑梁间距应根据建筑物的结构特点和施工要求确定，一般不大于具体间距。

悬挑梁应设置在建筑物的结构梁上，如无法设置在结构梁上，应采取加固措施。

2、脚手架的立杆间距、横杆步距立杆间距：纵向间距不应大于具体间距，横向间距不应大于具体间距。

横杆步距：不应大于具体步距。

3、连墙件的设置连墙件应采用刚性连接，按两步三跨的方式布置。

连墙件应靠近主节点设置，偏离主节点的距离不应大于具体距离。

4、剪刀撑的设置在外脚手架的外侧立面两端各设置一道剪刀撑，并应由底至顶连续设置。

中间各道剪刀撑之间的净距不应大于具体距离。

四、外悬挑脚手架的搭设1、悬挑梁的安装将悬挑梁插入预留孔洞中，并用木楔塞紧。

在悬挑梁的前端设置钢丝绳进行斜拉，钢丝绳的规格和型号应符合设计要求。

安装完成后，应对悬挑梁进行验收，确保其安装牢固。

2、立杆的搭设立杆应垂直于地面，其偏差不应大于具体偏差。

悬挑式钢管外脚手架搭设安全技术交底悬挑式钢管外脚手架是一种常用的施工工具，用于高空作业和悬挑作业。

在搭设悬挑式钢管外脚手架时，安全问题必须放在首位，以确保施工人员的人身安全。

下面，我将为大家详细介绍悬挑式钢管外脚手架搭设的安全技术交底。

一、悬挑式钢管外脚手架的安全措施1. 工人必须穿戴符合规定的安全帽、防滑鞋、安全带等个人防护装备。

在高空作业时，必须使用安全绳索进行固定，以防止意外坠落。

2. 在搭设悬挑式钢管外脚手架前，必须进行现场勘察，了解周围环境和地基条件，确保地基承载力合格。

3. 在搭设悬挑式钢管外脚手架时，必须按照设计要求选择合格的材料，并检查材料的质量和数量。

4. 在搭设悬挑式钢管外脚手架时，必须按照安全规定进行固定和支撑，确保结构牢固可靠。

5. 在搭设悬挑式钢管外脚手架过程中，必须设置合适的浇筑附件，以确保作业人员的安全。

6. 在搭设悬挑式钢管外脚手架期间，必须进行定期检查和维护，及时发现并处理安全隐患。

二、根据悬挑式钢管外脚手架的结构和使用特点，交底内容应包括以下几个方面：1. 参与人员：交底前，首先需要确定悬挑式钢管外脚手架的施工负责人和施工人员，并对他们进行合格培训，并落实好相应的证书资质。

2. 安全防护：交底内容应包括施工人员在高空作业时必须穿戴的个人防护装备，包括安全帽、护目镜、防滑鞋、安全绳索等。

同时，也需要强调施工人员的自我保护意识，禁止使用手机等分散注意力的电子设备。

3. 材料选用：交底内容应包括悬挑式钢管外脚手架所使用的钢管材料的规格和材质，以及连接件的选型和要求。

强调材料的质量要求和验收标准，确保所使用的材料符合相应的规定和标准。

4. 搭设方法：交底内容应包括悬挑式钢管外脚手架的搭设方法和步骤，包括吊装、安装、固定等。

强调要按照设计要求进行搭设，并严格控制安装误差，确保悬挑式钢管外脚手架的结构牢固可靠。

5. 安全规范：交底内容应包括悬挑式钢管外脚手架使用过程中的安全规范，包括禁止超载使用、禁止乱堆材料、禁止悬挂重物等。

分部(分项)工程安全技术交底GDAQ20402施工单位: 广州富利建筑安装工程有限公司纵向水平杆对接接头布置由于本工程首层雨棚、飘板较多，外架内侧水平杆距离墙面过宽，在每层楼面最近的水平杆层处，将小横杆向内延伸至墙边100mm左右，另再在小横杆端头加设一根大横杆，上铺钢笆网片。

如下所示：4、剪刀撑落地架搭设范围由于搭设高度不高，只在端部设置竖向连续剪刀撑，中间每间隔15m设置剪刀撑。

每道剪刀撑跨越立杆的根数应符合下表的规定。

每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°～60°之间；当剪刀撑采用搭接接长时，搭接长度不应小于1m，并应采用不少于2个旋转和扣件固定。

端部扣件盖板的边缘至杆端距离不应小于100mm。

剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm，如图所示。

剪刀撑示意图5、连墙件的设置本工程连墙件布置采用“两步三跨”，考虑到具体楼层高度，实际连墙件设置采取“层高*3跨”。

（1）连墙件的布置应符合下列规定：①应靠近主节点设置，偏离主节点的距离不应大于300mm；②应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；③应优先采用菱形布置，或采用方形、矩形布置；（2）连墙件中的连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接。

（3）连墙件必须采用可承受拉力和压力的构造。

对高度24m以上的双排脚手架，应采用刚性连墙件与建筑物连接。

架外立杆的内侧，并应与架体结扎牢固。

8、栏杆与挡脚板（1）栏杆和挡脚板均应搭设在外立杆的内侧；（2）上栏杆上皮高度应为1.2m；（3）挡脚板高度不应小于180mm；（4）中栏杆应居中设置。

1.上栏杆；2.外立杆；3.挡脚板；4.中栏杆档脚板的规格和标识大样图栏杆与挡脚板构造9、斜道人行斜道搭设在外脚手架内外立杆间，斜道所处立杆，每层必须全部设置连墙件，斜道宽度为1.1m，坡度约为1:3；拐弯处应设置平台，其宽度不应小于斜道宽度；斜道两侧及平台外围均应设置栏杆及挡脚板。
