砼配合比要求111

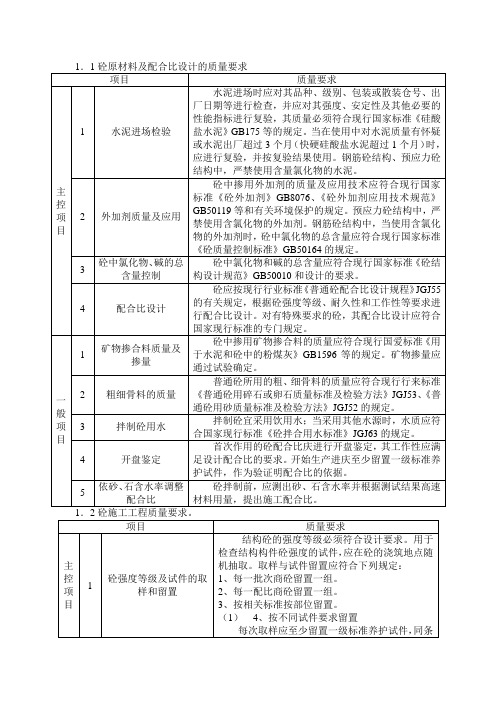

1．1砼原材料及配合比设计的质量要求项目质量要求主控项目1 水泥进场检验水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量必须符合现行国家标准《硅酸盐水泥》GB175等的规定。

当在使用中对水泥质量有怀疑或水泥出厂超过3个月（快硬硅酸盐水泥超过1个月）时，应进行复验，并按复验结果使用。

钢筋砼结构、预应力砼结构中，严禁使用含量氯化物的水泥。

2 外加剂质量及应用砼中掺用外加剂的质量及应用技术应符合现行国家标准《砼外加剂》GB8076、《砼外加剂应用技术规范》GB50119等和有关环境保护的规定。

预应力砼结构中，严禁使用含氯化物的外加剂。

钢筋砼结构中，当使用含氯化物的外加剂时，砼中氯化物的总含量应符合现行国家标准《砼质量控制标准》GB50164的规定。

3砼中氯化物、碱的总含量控制砼中氯化物和碱的总含量应符合现行国家标准《砼结构设计规范》GB50010和设计的要求。

4 配合比设计砼应按现行行业标准《普通砼配合比设计规程》JGJ55的有关规定，根据砼强度等级、耐久性和工作性等要求进行配合比设计。

对有特殊要求的砼，其配合比设计应符合国家现行标准的专门规定。

一般项目1矿物掺合料质量及掺量砼中掺用矿物掺合料的质量应符合现行国爱标准《用于水泥和砼中的粉煤灰》GB1596等的规定。

矿物掺量应通过试验确定。

2 粗细骨料的质量普通砼所用的粗、细骨料的质量应符合现行行来标准《普通砼用碎石或卵石质量标准及检验方法》JGJ53、《普通砼用砂质量标准及检验方法》JGJ52的规定。

3 拌制砼用水拌制砼宜采用饮用水；当采用其他水源时，水质应符合国家现行标准《砼拌合用水标准》JGJ63的规定。

4 开盘鉴定首次作用的砼配合比庆进行开盘鉴定，其工作性应满足设计配合比的要求。

开始生产进庆至少留置一级标准养护试件，作为验证明配合比的依据。

5依砂、石含水率调整配合比砼拌制前，应测出砂、石含水率并根据测试结果高速材料用量，提出施工配合比。

混凝土混合料配合比标准一、前言混凝土是现代建筑中常用的材料之一，混凝土混合料的配合比是决定混凝土性能的重要因素之一。

因此，制定一套科学合理的混凝土混合料配合比标准对于保证混凝土的品质、提高施工效率、降低成本具有重要意义。

本文将从混凝土混合料的组成、性能要求、配合比设计和施工控制等方面，提出一套全面的、具体的、详细的混凝土混合料配合比标准。

二、混凝土混合料的组成（一）水泥水泥是混凝土中的基础材料之一，它的品种、标号、用量等应符合国家有关标准。

在进行混合料配合比设计时，水泥用量应按照设计强度等级、材料强度和工艺要求等进行确定。

（二）骨料骨料是混凝土中的主要骨架材料，它的种类、规格、数量等应符合国家有关标准。

骨料应具有良好的强度、密实性和稳定性，应选用优质的天然石料或人工骨料。

在进行混合料配合比设计时，应根据骨料的强度、粒径、石子含量等因素进行确定。

（三）细集料细集料是混凝土中的充填材料，它的种类、规格、数量等应符合国家有关标准。

细集料应具有良好的粒度分布、稳定性和流动性，应选用砂、粉煤灰、矿渣粉等细颗粒材料。

在进行混合料配合比设计时，应根据细集料的粒径、比表面积、含水率等因素进行确定。

（四）掺合料掺合料是混凝土中的辅助材料，它的种类、用量、质量等应符合国家有关标准。

常用的掺合料有粉煤灰、矿渣粉、硅灰、膨胀剂等。

在进行混合料配合比设计时，应根据掺合料的类型、含量、粒度、活性等因素进行确定。

（五）水水是混凝土中的重要组成部分，它的质量直接影响混凝土的强度、耐久性和工艺性能。

在进行混合料配合比设计时，应根据混凝土的设计强度等级、含水量、气候条件等因素进行确定。

三、混凝土混合料的性能要求混凝土混合料应具有下列性能：（一）强度混凝土混合料的强度应符合设计要求，且应具有良好的抗压、抗拉和抗弯等力学性能。

在进行混合料配合比设计时，应根据混凝土的设计强度等级、骨料强度等因素进行确定。

（二）耐久性混凝土混合料应具有良好的耐久性，能够承受长期的水、盐、碱、冻融等环境作用。

常用混凝土配合比参考表使用材料：325号水泥＼碎石＼中砂砼强度石子粒径坍落度每立方米混凝土材料用量（ｋｇ）水水泥砂石子C10 5～20 0～10 180 273 672 130510～30 189 286 681 126430～50 198 300 688 12245～40 0～10 165 250 672 136310～30 174 264 681 132130～50 184 279 688 1279C15 5～20 0～10 180 327 596 132710～30 189 344 604 128330～50 198 360 611 124150～70 208 378 617 11975～40 0～10 165 300 596 138910～30 175 318 604 134330～50 184 335 612 129950～70 194 353 618 1255C20 5～20 0～10 180 383 523 134410～30 190 404 530 129630～50 199 423 536 125250～70 209 445 541 120570～90 218 464 547 11675～40 0～10 165 351 522 141210～30 175 372 530 136330～50 184 391 538 131750～70 194 413 544 126970～90 203 432 550 1225使用材料：425号水泥＼碎石＼中砂砼强度石子粒径坍落度每立方米混凝土材料用量（ｋｇ）水水泥砂石子C10 5～20 0～10 180 231 747 127210～30 190 244 755 123130～50 200 256 762 11925～40 0～10 165 212 746 132710～30 175 224 755 128630～50 180 237 763 1246C15 5～20 0～10 180 273 672 130510～30 189 286 681 126430～50 199 302 687 122250～70 208 315 694 11835～40 0～10 165 250 672 136310～30 175 265 680 132030～50 184 279 688 127950～70 194 294 696 1236C20 5～20 0～10 180 316 600 133410～30 190 333 607 129030～50 199 349 614 124850～70 209 367 620 120470～90 218 382 627 11635～40 0～10 165 290 599 139610～30 175 307 607 135130～50 184 323 615 130850～70 194 340 622 126470～90 203 356 629 1222C25 5～20 0～10 180 367 546 133710～30 190 388 553 128930～50 199 406 560 124550～70 209 427 565 119970～90 218 445 570 11575～40 0～10 165 337 545 140310～30 175 357 553 135530～50 184 376 561 130950～70 194 396 567 126370～90 203 414 574 1219C30 5～20 0～10 180 409 479 136210～30 190 432 485 131330～50 199 452 493 126650～70 209 475 498 121870～90 218 495 503 11745～40 0～10 165 375 478 143210～30 175 398 485 138230～50 184 418 494 133450～70 194 441 500 128570～90 203 461 506 1240使用材料：525号水泥＼碎石＼中砂砼强度石子粒径坍落度每立方米混凝土材料用量（ｋｇ）水水泥砂石子C20 5～20 0～10 180 240 724 128610～30 190 253 731 124630～50 199 265 739 120750～70 209 279 746 11665～40 0～10 165 220 723 134210～30 175 233 232 130130～50 184 245 740 126150～70 194 259 748 121910～30 190 333 607 129030～50 199 349 614 124850～70 209 367 620 120470～90 218 383 627 11635～40 0～10 165 290 599 139610～30 175 307 607 135130～50 184 323 615 130850～70 194 340 622 126470～90 203 356 629 1222C30 5～20 0～10 180 353 550 134710～30 190 373 557 130030～50 199 390 565 125650～70 209 410 570 121170～90 218 427 576 11695～40 0～10 165 324 549 141210～30 175 343 557 136530～50 184 361 566 131950～70 194 380 572 127470～90 203 398 579 1230C35 5～20 0～10 181 385 503 136110～30 190 404 511 131530～50 200 426 517 126750～70 210 447 523 122070～90 219 466 529 11765～40 0～10 167 355 501 142710～30 176 374 510 138030～50 185 394 518 133350～70 195 415 525 128570～90 205 436 531 1238C40 5～20 0～10 180 419 476 135510～30 190 442 483 130530～50 199 463 489 125950～70 209 486 494 121170～90 218 507 500 11655～40 0～10 166 386 475 142310～30 175 407 485 137530～50 185 430 490 132550～70 194 451 497 127870～90 204 474 502 1230使用材料：625号水泥＼碎石＼中砂砼强度石子粒径坍落度每立方米混凝土材料用量（ｋｇ）水水泥砂石子10～30 190 297 657 127630～50 199 311 665 123550～70 209 327 671 119370～90 218 341 677 11545～40 0～10 165 258 649 1378 10～30 175 273 657 133530～50 184 288 667 129250～70 194 303 673 125070～90 203 317 680 1210C30 5～20 0～10 180 310 601 1339 10～30 190 328 609 129330～50 199 343 616 125250～70 209 360 623 120870～90 218 376 629 11675～40 0～10 165 285 600 1400 10～30 175 302 609 135430～50 184 317 617 131250～70 194 334 624 126870～90 204 352 630 1224C35 5～20 0～10 181 342 572 1335 10～30 190 358 580 129230～50 200 377 587 124650～70 210 396 592 120270～90 219 413 598 11605～40 0～10 167 315 571 1397 10～30 176 332 580 135230～50 185 349 588 130850～70 195 368 594 126370～90 205 387 601 1281C40 5～20 0～10 180 367 527 1356 10～30 190 388 534 130830～50 200 408 541 126150～70 210 429 546 121570～90 219 447 552 11725～40 0～10 166 339 525 1420 10～30 175 357 534 137430～50 185 378 541 132650～70 195 398 548 127970～90 204 416 556 1235C45 5～20 0～10 180 400 481 1369 10～30 190 422 488 132030～50 200 445 494 127250～70 209 464 501 122670～90 219 487 505 11795～40 0～10 166 369 479 1436 10～30 176 391 487 138630～50 185 411 495 133950～70 195 433 502 129070～90 205 456 507 1242C50 5～20 0～10 180 429 455 1366 10～30 190 452 462 131630～50 200 476 468 126650～70 210 501 473 121770～90 219 522 478 11715～40 0～10 167 398 452 1433 10～30 176 419 461 138430～50 185 440 469 133650～70 195 464 475 128670～90 205 488 481 1236使用材料：625号水泥＼碎石＼中砂混凝土石子粒径坍落度水水泥砂石子C45 5～20 0～10 180 360 529 1361 10～30 190 380 537 131330～50 200 400 543 126750～70 210 420 549 122170～90 219 438 555 11785～40 0～10 166 332 527 1425 10～30 176 352 535 137730～50 185 370 544 133150～70 195 390 551 128470～90 205 410 556 1239C50 5～20 0～10 181 385 503 1361 10～30 190 404 511 131530～50 200 426 517 126750～70 210 447 523 122070～90 219 466 529 11765～40 0～10 167 355 501 1427 10～30 176 374 510 138030～50 185 394 518 133550～70 195 415 525 128570～90 205 436 531 1238注：石子粒径坍落度单位（ｍｍ）。

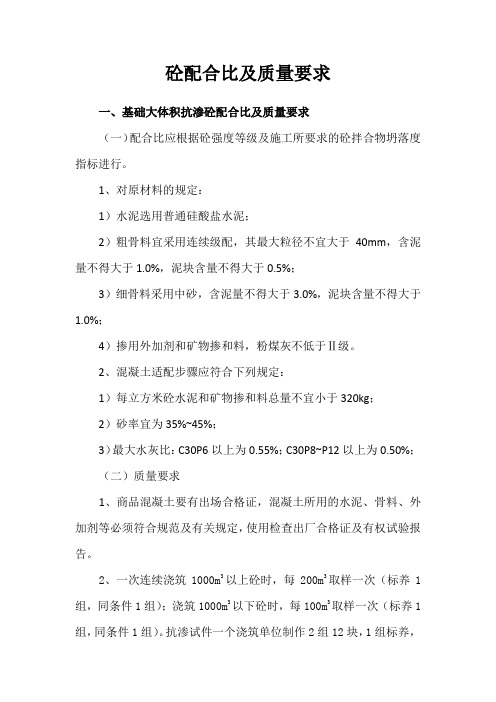

砼配合比及质量要求一、基础大体积抗渗砼配合比及质量要求（一）配合比应根据砼强度等级及施工所要求的砼拌合物坍落度指标进行。

1、对原材料的规定：1）水泥选用普通硅酸盐水泥；2）粗骨料宜采用连续级配，其最大粒径不宜大于40mm，含泥量不得大于1.0%，泥块含量不得大于0.5%；3）细骨料采用中砂，含泥量不得大于3.0%，泥块含量不得大于1.0%；4）掺用外加剂和矿物掺和料，粉煤灰不低于Ⅱ级。

2、混凝土适配步骤应符合下列规定：1）每立方米砼水泥和矿物掺和料总量不宜小于320kg；2）砂率宜为35%~45%；3）最大水灰比：C30P6以上为0.55%；C30P8~P12以上为0.50%；（二）质量要求1、商品混凝土要有出场合格证，混凝土所用的水泥、骨料、外加剂等必须符合规范及有关规定，使用检查出厂合格证及有权试验报告。

2、一次连续浇筑1000m3以上砼时，每200m3取样一次（标养1组，同条件1组）；浇筑1000m3以下砼时，每100m3取样一次（标养1组，同条件1组）。

抗渗试件一个浇筑单位制作2组12块，1组标养，1组同条件。

3、砼运至浇筑地点时，要符合浇筑时规定坍落度（16~20cm）。

4、砼力学性能满足规范规定要求，抗压强度、抗折强度等。

5、砼耐久性能满足规范规定要求，抗渗、抗侵蚀等。

二、华夫板砼配合比及质量要求（一）配合比应根据砼强度等级及施工所要求的砼拌合物坍落度指标进行。

1、对原材料的规定：1）水泥选用普通硅酸盐水泥；2）粗骨料宜采用连续级配，其最大粒径不宜大于40mm，含泥量不得大于1.0%，泥块含量不得大于0.5%；3）细骨料采用中砂，含泥量不得大于3.0%，泥块含量不得大于1.0%；4）掺用外加剂和矿物掺和料，粉煤灰不低于Ⅱ级。

2、混凝土适配步骤应符合下列规定：1）每立方米胶凝材料用量为280kg~320 kg；2）砂率宜为26%~45%；3）水灰比：0.40~0.70。

（二）质量要求1、商品混凝土要有出场合格证，混凝土所用的水泥、骨料、外加剂等必须符合规范及有关规定，使用检查出厂合格证及有权试验报告。

厚大体积混凝土施工措施关键信息项：1、混凝土配合比设计要求2、施工准备工作内容3、混凝土浇筑方式及顺序4、温度控制措施5、养护方法及时间6、质量检测标准及频率11 混凝土配合比设计要求111 选用低水化热的水泥品种，如矿渣水泥、粉煤灰水泥等。

112 控制水泥用量，以降低混凝土的水化热。

113 采用级配良好的粗、细骨料，严格控制骨料的含泥量。

114 掺入适量的粉煤灰、矿渣粉等掺和料，改善混凝土的和易性和耐久性。

115 加入高效减水剂，减少混凝土用水量，提高混凝土的强度和耐久性。

12 施工准备工作内容121 制定详细的施工方案，包括混凝土浇筑顺序、振捣方式、养护措施等。

122 对施工人员进行技术交底，确保施工人员熟悉施工工艺和质量要求。

123 准备好施工所需的机械设备，如混凝土搅拌车、输送泵、振捣器等，并保证设备性能良好。

124 搭建好施工所需的脚手架、防护栏杆等安全设施。

125 对模板、钢筋进行检查验收，确保符合设计和规范要求。

13 混凝土浇筑方式及顺序131 混凝土浇筑采用分层分段连续浇筑的方式，分层厚度不宜超过500mm，分段长度不宜超过 20m。

132 混凝土浇筑顺序应从低处向高处进行，沿长边方向推进。

133 混凝土浇筑过程中，应保持浇筑的连续性，避免出现冷缝。

134 采用插入式振捣器振捣混凝土，振捣时应快插慢拔，插点均匀排列，逐点移动，顺序进行，不得遗漏，做到振捣密实。

14 温度控制措施141 在混凝土中埋设冷却水管，通过循环水降低混凝土内部温度。

142 对混凝土原材料进行降温处理，如对骨料进行遮阳、洒水降温，对水泥进行储存降温等。

143 选择在温度较低的时段进行混凝土浇筑，如夜间或清晨。

144 在混凝土表面覆盖保温材料，如塑料薄膜、草袋等，以减少混凝土表面的热量散失。

15 养护方法及时间151 混凝土浇筑完毕后，应及时进行养护，养护时间不少于 14 天。

152 养护方法可采用洒水养护、覆盖保湿养护或喷涂养护剂养护等。

严格按照技术规范的相关规定，进行砼配合比设计，是保证砼施工质量的重要环节。

砼有四项技术性质，即工艺性质，力学性质，砼的变形，和砼的耐久性。

砼配合比设计，要按照这四项技术性质，分别满足设计强度的要求，满足施工和易性的要求，满足耐久性的要求，以及满足经济性的要求。

在公路工程监理实践中，发现部分工地试验室，设计砼配合比当中，存在不满足四项要求的现象。

尤其突出的是低强度等级砼配合比设计，水灰比与单位水泥用量，低于相关规范的规定。

水下砼配合比设计，砂率与单位用水量，低于相关规范的规定等等。

水灰比、砂率、单位用水量，是砼配合比设计的三大参数。

正确运用这三大参数，决定砼配合比设计的成败。

有的工地试验室，在低强度等级砼配合比设计中，运用给定的计算公式，所求出的水灰比较大。

水灰比越大，单位水泥用量则越小，没有对照相关规定就直接指导施工，是严重的设计错误。

因为，砼结构所处环境不同，耐久性要求对其约束也有所不同。

如设计强度等级C 15的砼配合比，坍落度30mm，水泥强度等级32.5，单位用水量189 kg／m3。

按照公式计算，水灰比为0.66，水泥用量为286kg／m3，计算方法没有错误。

经过监理审核，对照JTJ 041—2000《公路桥涵施工技术规范》表11.3.4的规定。

表11.3.4 混凝土的最大水灰比和最小水泥用量混凝土结构所处环境无筋混凝土钢筋混凝土最大水灰比最小水泥用量(kg／m3) 最大水灰比最小水泥用量(kg／m3)温暖地区或寒冷地区，无侵蚀物质影响，与土直接接触0.60 250 0.55 275严寒地区或使用除冰盐的桥涵0.55 275 0.50 300受侵蚀性物质影响0.45 300 0.40 325注：①本表中的水灰比，系指水与水泥(包括外掺混合材料)用量的比值。

②本表中的最小水泥用量，包括外掺混合材料。

当采用人工捣实混凝土时，水泥用量应增加25kg/m3。

当掺用外加剂且能有效地改善混凝土的和易性时，水泥用量可减少25kg/m3。

常规C10、C15、C20、C25、C30混凝土配合比常规C10、C15、C20、C25、C30混凝土配合比混凝土按强度分成若干强度等级，混凝土的强度等级是按立方体抗压强度标准值fcu,k划分的。

立方体抗压强度标准值是立方抗压强度总体分布中的一个值，强度低于该值得百分率不超过5%，即有95%的保证率。

混凝土的强度分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60等十二个等级。

混凝土配合比是指混凝土中各组成材料（水泥、水、砂、石）之间的比例关系。

有两种表示方法：一种是以1立方米混凝土中各种材料用量，如水泥300千克，水180千克，砂690千克，石子1260千克；另一种是用单位质量的水泥与各种材料用量的比值及混凝土的水灰比来表示，例如前例可写成：C:S:G=1:2.3:4.2,W/C=0.6。

常用等级C20水：175kg水泥：343kg 砂：621kg 石子：1261kg配合比为：0.51:1:1.81:3.68C25水：175kg水泥：398kg 砂：566kg 石子：1261kg配合比为：0.44:1:1.42:3.17C30水：175kg水泥：461kg 砂：512kg 石子：1252kg配合比为：0.38:1:1.11:2.72.......普通混凝土配合比参考:水泥品种混凝土等级配比 (单位)Kng 塌落度mm 抗压强度 N/mm2水泥砂石水 7天 28天P.C32.5 C20 300 734 1236 195 35 21.0 29.01 2.45 4.12 0.65C25 320 768 1153 208 45 19.6 32.11 2.40 3.60 0.65C30 370 721 1127 207 45 29.5 35.21 1.95 3.05 0.56C35 430 642 1094 172 44 32.8 44.11 1.49 2.54 0.40C40 480 572 1111 202 50 34.6 50.71 1.19 2.31 0.42P.O 32.5 C20 295 707 1203 195 30 20.2 29.11 2.40 4.08 0.66C25 316 719 1173 192 50 22.1 32.41 2.28 3.71 0.61C30 366 665 1182 187 50 27.9 37.61 1.82 3.23 0.51C35 429 637 1184 200 60 30.***6.21 1.48 2.76 0.47C40 478 *** 1128 210 60 29.4 51.01 1.33 2.36 0.44P.O 32.5R C25 321 749 1173 193 50 26.6 39.11 2.33 3.65 0.60C30 360 725 1134 198 60 29.4 44.31 2.01 3.15 0.55C35 431 643 1096 190 50 39.0 51.31 1.49 2.54 0.44C40 480 572 1111 202 40 39.3 51.01 1.19 2.31 0.42P.O42.5(R) C30 352 676 1202 190 55 29.***5.21 1.92 3.41 0.54C35 386 643 1194 197 50 34.5 49.51 1.67 3.09 0.51C40 398 649 1155 199 55 39.5 55.31 1.63 2.90 0.50C50 496 606 1297 223 45 38.4 55.91 1.22 2.61 0.45PII 42.5R C30 348 652 1212 188 50 31.***6.01 1.87 3.48 0.54C35 380 639 1187 194 50 35.0 50.51 1.68 3.12 0.51C40 398 649 1155 199 55 39.5 55.31 1.63 2.90 0.50C45 462 618 1147 203 4***2.7 59.11 1.34 2.48 0.44C50 480 633 1115 192 25 45.7 62.81 1.32 2.32 0.40P.O 52.5R C40 392 645 1197 196 53 40.2 55.81 1.64 3.05 0.50C45 456 622 1156 19***2 43.5 59.51 1.36 2.53 0.43C50 468 626 1162 192 30 45.2 61.61 1.33 2.47 0.41此试验数据为标准实验室获得，砂采用中砂，细度模数为2.94，碎石为5～31.5mm连续粒级。

混凝土施工配比比例规范混凝土是建筑工程中常用的一种材料，其性能与质量直接影响到工程的安全和持久性。

混凝土的配比比例规范是指通过对各种原材料进行适当的配比来制作出具有一定强度、耐久性和稳定性的混凝土，以满足建筑工程中的使用要求。

本文将对混凝土施工配比比例规范进行全面详细的介绍。

一、混凝土的定义和基本要求混凝土是由水泥、砂、石子、水和其他掺合料按一定比例经过搅拌、浇筑、凝固而成的一种建筑材料。

混凝土具有强度高、耐久性好、抗渗性强、施工方便等优点，广泛应用于各种建筑工程中。

混凝土的基本要求是：强度要求、耐久性要求、施工性能要求、经济性要求和环境保护要求等。

二、混凝土配比比例的原则混凝土配比比例的原则是根据混凝土的强度等级、使用要求、原材料的性质和特点，合理选择原材料的配合比例，使混凝土达到设计要求的强度、耐久性和稳定性等指标。

混凝土配比比例的原则要求：材料比例合理、材料品质优良、设计强度等级达标、配制方法合理、施工技术规范、质量控制严格。

三、混凝土配比比例的计算方法混凝土配比比例的计算方法是根据混凝土的强度等级、原材料的物理性质及工程要求等因素，通过计算得出各种原材料的配合比例。

混凝土配比比例的计算方法包括经验法、试验法和理论法等。

1、经验法经验法是根据以往的经验和实践，按照一定的比例配制混凝土。

该方法适用于一些基础工程和临时性结构。

2、试验法试验法是通过对混凝土原材料进行试验和混凝土强度试验，确定混凝土配比比例的方法。

该方法适用于较为重要的建筑工程。

3、理论法理论法是根据混凝土的物理力学性质和化学性质，通过理论计算和分析得出混凝土配比比例的方法。

该方法适用于大型、重要的建筑工程。

四、混凝土材料的选择和配比比例混凝土材料的选择和配比比例是指根据混凝土的强度等级、使用要求、原材料的性质和特点等因素，合理选择和配比原材料。

混凝土材料包括水泥、砂、石子、水和其他掺合料等。

1、水泥水泥是混凝土中的主要胶凝材料。

砼质量控制标准关键信息项：1、砼原材料质量标准2、砼配合比设计要求3、砼生产过程质量控制要点4、砼运输与浇筑的规范5、砼养护的方法与时间6、砼质量检验的项目与频率7、不合格砼的处理方式11 砼原材料质量标准111 水泥应符合国家现行标准的规定，具有质量证明文件，并按批次进行检验。

检验项目包括强度、凝结时间、安定性等。

112 粗细骨料的质量应符合相关标准，其中细骨料的细度模数、含泥量、泥块含量等指标应在规定范围内；粗骨料的粒径、级配、含泥量、针片状颗粒含量等应符合要求。

113 外加剂的品种和性能应根据砼的性能要求和施工条件选择，并应符合国家现行标准的规定。

使用前应进行性能检验。

114 掺和料的质量应符合相关标准，其品种和掺量应通过试验确定。

12 砼配合比设计要求121 砼配合比应根据工程设计要求、施工条件和原材料性能等因素，通过计算、试配和调整确定。

122 配合比设计应满足砼的强度、耐久性、工作性等要求，并应考虑经济合理性。

123 对于有特殊要求的砼，如抗渗、抗冻、高强等，应专门设计配合比。

13 砼生产过程质量控制要点131 计量设备应定期校准，保证原材料计量的准确性。

132 搅拌时间应符合规定，确保砼搅拌均匀。

133 生产过程中应随时检查砼的坍落度、和易性等性能，发现问题及时调整。

14 砼运输与浇筑的规范141 运输工具应保持清洁，避免砼受到污染。

142 运输过程中应采取措施防止砼离析、坍落度损失等。

143 浇筑前应检查模板、钢筋等是否符合要求。

144 浇筑过程应分层、分段进行，振捣密实，避免出现漏振、过振现象。

15 砼养护的方法与时间151 养护方式应根据砼的性能和环境条件选择，如自然养护、覆盖养护、蒸汽养护等。

152 养护时间应足够，一般不少于 7 天，对于有特殊要求的砼，养护时间应适当延长。

16 砼质量检验的项目与频率161 检验项目包括砼的强度、坍落度、外观质量等。

162 检验频率应根据施工规模、工程部位等确定。
