开关直流降压电源(BUCK)设计摘要随着电子技术的高速发展，电子系统的应用领域越来越广泛，电子设备的种类也越来越多，电子设备与人们的工作、生活的关系日益密切。
近年来，随着功率电子器件(如IGBT、MOSFET)、PWM技术以及电源理论发展，新一代的电源开始逐步取代传统的电源电路。
该电路具有体积小，控制方便灵活，输出特性好、纹波小、负载调整率高等特点。
开关电源中的功率调整管工作在开关状态，具有功耗小、效率高、稳压范围宽、温升低、体积小等突出优点，在通信设备、数控装置、仪器仪表、视频音响、家用电器等电子电路中得到广泛应用。
开关电源的高频变换电路形式很多, 常用的变换电路有推挽、全桥、半桥、单端正激和单端反激等形式。
本论文采用双端驱动集成电路——TL494输的PWM脉冲控制器设计开关电源，利用MOSFET 管作为开关管，可以提高电源变压器的工作效率，有利于抑制脉冲干扰，同时还可以减小电源变压器的体积。
关键词：直流，降压电源,TL494,MOSFET1目录摘要 (1)Abstract........................................................... ........ 错误！未定义书签。
1.方案论证与比较 (4)1.1 总方案的设计与论证 ...................................... 错误！未定义书签。
1.2 控制芯片的选择 (4)1.3 隔离电路的选择 .............................................. 错误！未定义书签。
2. BUCK电路工作原理 ......................................... 错误！未定义书签。
3. 控制电路的设计及电路参数的计算 ................ 错误！未定义书签。
3.1 TL494控制芯片................................................ 错误！未定义书签。
基于UC3842的降压型DC-DC设计设计课题：基于UC3842的降压型DC-DC设计专业班级： B120409 学生姓名：*** *9指导教师： *设计时间： 2014年12月18日目录摘要： (3)关键词: (3)一、系统设计 (3)1.1 系统设计要求 (3)1.2系统设计框图 (3)二、硬件电路设计 (4)2.1 输入模块 (4)2.2 输出模块 (5)2.3 UC3842外围电路 (5)2.4反馈电路 (6)2.5开关管控制电路 (7)三、重要元件简介 (7)3.1 UC3842 (7)3.2 PC817 (9)3.3 TL431 (10)四、计算 (11)4.1 续流二极管的选择 (11)4.2 R6--R10 (11)五、原理图、电路板及PCB图 (12)5.1 原理图 (12)5.2 电路板 (12)5.3 PCB图 (13)六、测试结果及结果分析 (13)6.1测试结果 (13)6.2 测试结果分析 (14)七、结论与心得 (15)基于UC3842的降压型DC-DC设计摘要：为了研究基于UC3842的直流降压斩波电路，选择了以UC3842为脉宽控制核心的15V到8V的降压变换为实例，详细的说明UC3842的用法，外围电路设计，以及反激直流变换器的直接降压斩波工作原理。
该方案里的UC3842可以直接驱动开关管，向负载提供电能。
为了整体电路的稳定，又在输出端添加由TL431和PC817组成的反馈电路，对输出电压采样，把输出电压反馈给UC3842，通过内部比较器，自动的调节脉宽，调节输出电压，以达到稳定。
关键词:UC3842 反馈电路滤波一、系统设计1.1 系统设计要求表1 系统要求1.2系统设计框图本设计采用的是一种高性能单端输出式电流控制型脉宽调制器芯片UC3842。
该脉宽调制器能产生频率固定而脉冲宽度可以调节的驱动信号，控制大功率开关管的通断状态来调节输出电压的大小，达到稳压目的，锯齿波发生器提供恒定的时钟频率信号，利用误差放大器的电压测定比较器形成电压闭环，利用电流测定、电流测定比较器构成电流闭环，在脉宽比较器的输入端直接用流过输出电感电流的信号与误差放大器输出信号进行比较，从而调节驱动信号的占空比使输出的电感峰值电流跟随误差电压变化而变化。
课题三：降压型（BUCK）DC-DC电路的设计与制作姓名：学号：得分：一、实验目的1). 学习和了解DC-DC变换电路的特点；2). 掌握降压型（BUCK）DC-DC电路的结构和工作原理；3). 熟悉强、弱电电路的隔离应用；4). 培养电子电路的设计能力和基本应用技能。
二、课题任务1）设计参数要求：① DC-DC主电路输入电压V=12V；I②输出电压: V=5V；O③输出电流：I=1A；O≤50mV，即纹波≤1%；④输出电压纹波峰-峰值 Vpp=5W。
⑤额定输出功率PO2）PWM驱动信号：=20kHz；① PWM驱动信号频率fS② PWM驱动信号占空比可调；3）驱动电路：驱动电路应为单端输入、双端浮地输出。
5）撰写完整的实习报告。
三、实验原理本课题只做了控制电路与驱动电路的设计，最后实验只要测得输出波形为频率20kHz，占空比范围在30%-70%的方波即可。
如下图即为电路原理图。
图1 电路原理图本设计选择555定时器来设计控制电路。
555定时器引脚图如图2所示。
图2 555定时器引脚图驱动电路为控制电路与MOSFET 之间提供电气隔离，一般可以采用光隔离或者磁隔离。
本设计采用光隔离的方法，具体设计如下：先加一级光耦隔离，再加一级推挽电路进行放大从而把输出的控制信号放大。
占空比计算如下：()1211,1.43T R Rp R C =⨯++⨯ ()11111,1.43T R Rp C =⨯+⨯ ()22211.1.43T R Rp C =⨯+⨯ 1.T D T=四、元器件清单五、实验步骤（1）检查实验设备是否齐全，包括直流稳压电源，数字信号发生器，双踪示波器，万用表以及相应的电源线，输出线等，领取镊子，剪刀，芯片，电烙铁等材料。
（2）根据实验原理图和仿真开始焊接板子输出与接地之间焊接一个10KΩ的电阻。
如下图所示。
图12 电路板实物图（3）搭接电路完毕，检查电路搭接是否正确，检查完毕后，接通示波器，信号发生器，直流稳压电源，开始调试。
DC TO DC 降压电源设计随着科学技术的发展,电力电子设备与人们的工作、生活的关系日益密切,而电子设备都离不开可靠的电源,因此直流开关电源开始发挥着越来越重要的作用,并相继进入各种电子、电器设备领域,程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了直流开关电源 . 同时随着许多高新技术,包括高频开关技术、软开关技术、功率因数校正技术、同步整流技术、智能化技术、表面安装技术等技术的发展,开关电源技术在不断地创新,这为直流开关电源提供了广泛的发展空间 . 但是由于开关电源中控制电路比较复杂,晶体管和集成器件耐受电、热冲击的能力较差,在使用过程中给用户带来很大不便.为了保护开关电源自身和负载的安全,根据了直流开关电源的原理和特点,设计了过热保护、过电流保护、过电压保护以及软启动保护电路.一设计指标：(1)一路输入DC 24V 2A四路输出DC (1) 3.3V 1A;DC (2) 5.0V 1A;DC (3) +15V 0.25A;DC (4) -15V 0.25A.(2)电源外形要求：长：150mm;宽：50mm;高：30mm.根据该要求,电路选用电感不得过大，高度不得超过30mm，则选用芯片开关频率不得小于100KHz(3)电源保护电路二选用芯片DC TO DC 芯片：3.3V输出芯片LM1765-3.3；5.0V输出芯片LM1765-5；+/-15V双输出芯片LM1961.附：LM1765和LM1961开关频率均为2MHz三设计原理图（1）电源设计总框图（2）3.3V输出原理图根据LM1765芯片的接入规则，布置外围元件。
上图中Q6，Q7，R9，R10，R11为限流保护电路，当输出电流超过1A 时，电路自动断开（3）5.0V输出原理图原理同上所述（4）+/-15V输出原理图将上一步输出的5.0V电流接入到LM1961中，在LM1961中利用自激震荡电路产生交流电，再通过变压器输出两个电流，随后通过整流得到+/-15V的输出电流。

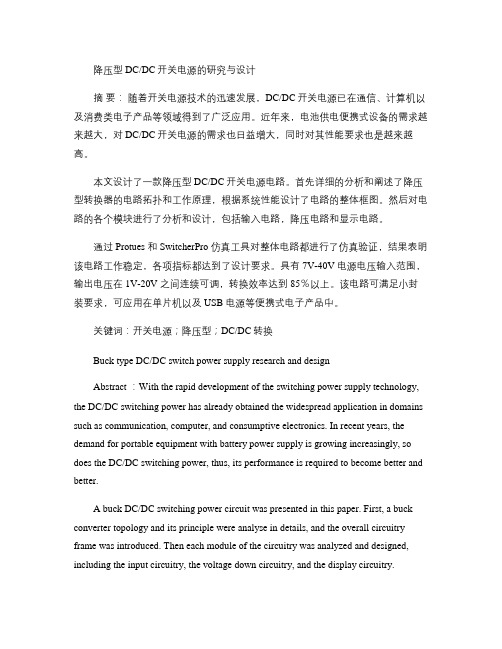

降压型DC/DC开关电源的研究与设计摘要：随着开关电源技术的迅速发展，DC/DC开关电源已在通信、计算机以及消费类电子产品等领域得到了广泛应用。
近年来，电池供电便携式设备的需求越来越大，对DC/DC开关电源的需求也日益增大，同时对其性能要求也是越来越高。
本文设计了一款降压型DC/DC开关电源电路。
首先详细的分析和阐述了降压型转换器的电路拓扑和工作原理，根据系统性能设计了电路的整体框图。
然后对电路的各个模块进行了分析和设计，包括输入电路，降压电路和显示电路。
通过Protues 和SwitcherPro 仿真工具对整体电路都进行了仿真验证，结果表明该电路工作稳定，各项指标都达到了设计要求。
具有7V-40V 电源电压输入范围，输出电压在1V-20V 之间连续可调，转换效率达到85％以上。
该电路可满足小封装要求，可应用在单片机以及USB 电源等便携式电子产品中。
关键词：开关电源；降压型；DC/DC转换Buck type DC/DC switch power supply research and designAbstract ：With the rapid development of the switching power supply technology, the DC/DC switching power has already obtained the widespread application in domains such as communication, computer, and consumptive electronics. In recent years, the demand for portable equipment with battery power supply is growing increasingly, so does the DC/DC switching power, thus, its performance is required to become better and better.A buck DC/DC switching power circuit was presented in this paper. First, a buck converter topology and its principle were analyse in details, and the overall circuitry frame was introduced. Then each module of the circuitry was analyzed and designed, including the input circuitry, the voltage down circuitry, and the display circuitry.By means of simulation tools,e.g. Protues and SwitcherPro, the whole circuitry was simulated and verified. The results show that this circuitry worked stably and every design index met the design requirements. The conversion efficiency reached to 85% with the input voltage range from 7V to 40V and the output votage range from 1V to 20V. This circuitry met the requirement of small package, and could be applied to portable electronic products, such as MCU and USB power supply.Key words：Switching Power Supply ； Buck ； DC/DC switch目录1 开关电源现状及前景 (1)1.1 国内外开关电源的发展状况 (1)1.2 国内开关电源的发展状况 (1)1.3 开关电源发展前景 (1)1.4 本论文主要工作目的 (2)2 开关电源基础理论 (3)2.1 稳压电源简介 (3)2.2 隔离型开关电源简介 (3)2.3 非隔离型开关电源理论基础 (4)2.4 开关电源的基本构成 (5)2.5 开关电源的基本工作原理 (6)2.6 开关电源的优缺点 (7)2.7 开关电源的电路拓扑结构 (8)3 DC/DC降压型开关电源设计...................................................................................133.1 DC/DC降压电路的设计 (13)3.2 交流电压转换电路 (15)3.3 整流电路 (15)3.4 滤波电路 (16)3.5 AD转换电路 (17)3.6 数字显示 (19)4电源电路仿真...........................................................................................................204.1 电源电路输出电压波形仿真 (20)4.2 电源转换效率仿真与稳定性仿真 (21)[参考文献]..................................................................................................................23致谢 (24)1 开关电源现状及前景1.1 国内外开关电源的发展状况电源管理芯片市场的品牌构成仍是国外厂商处于领先地位，市场排名前十的企业无一例外全部为外资企业，其中美国厂商优势明显。
降压型DCDC开关电源的研究与设计首先，需要了解降压型DC-DC开关电源的基本原理。
其主要由输入滤波电路、开关管、开关变压器、输出滤波电路、反馈控制电路等组成。
输入电压经过滤波电路后，进入开关管，通过开关管进行开关操作，使得电源的输出电压可以通过调节开关管的开关频率和占空比来实现。
在进行降压型DC-DC开关电源的设计之前，首先要确定电源的输出电压和电流需求，以及工作环境的条件。
然后，根据需求选取合适的开关器件、电感器件和滤波电容等元器件。
接下来，需要进行开关电源的拓扑结构设计。
常见的拓扑结构有降压型Buck拓扑、降压-升压型Boost拓扑和降压-升压-反向型Buck-Boost 拓扑等。
选择合适的拓扑结构要考虑其转换效率、稳定性和成本等因素。
然后，进行开关电源的参数设计。
这包括选取合适的开关频率和占空比，以及根据输出电压和电流计算所需的电感和电容值。
同时，也需要考虑输出电压的稳定性和负载能力等因素，进行合理的设计。
在进行设计时，还需要考虑开关电源的保护措施。
例如过电流保护、过温保护和短路保护等。
这些保护措施能够提高开关电源的可靠性和安全性。
最后，进行开关电源的电路仿真和实验验证。
通过电路仿真软件进行电路性能分析，以及通过实验验证来检验设计的正确性和可行性。
总之，降压型DC-DC开关电源的研究与设计是一个综合性的工程，需要充分考虑电路的性能要求、拓扑结构的选择、参数设计和保护措施的考虑。
通过科学合理的设计，可以实现高效、稳定和可靠的降压型DC-DC开关电源。
课题三：降压型（BUCK）DC-DC电路的设计与制作姓名：学号：得分：一、实验目的1). 学习和了解DC-DC变换电路的特点；2). 掌握降压型（BUCK）DC-DC电路的结构和工作原理；3). 熟悉强、弱电电路的隔离应用；4). 培养电子电路的设计能力和基本应用技能。
二、课题任务1）设计参数要求：=12V；① DC-DC主电路输入电压VI②输出电压: V=5V；O=1A；③输出电流：IO④输出电压纹波峰-峰值 V≤50mV，即纹波≤1%；pp=5W。
⑤额定输出功率PO2）PWM驱动信号：=20kHz；① PWM驱动信号频率fS② PWM驱动信号占空比可调；3）驱动电路：驱动电路应为单端输入、双端浮地输出。
5）撰写完整的实习报告。
三、实验原理BUCK电路就是降压电路，开关S闭合的时候，VD二极管承受负压关断，电感充电，电流正向流动，电流值呈现指数上升趋势。
开关S断开的时候，VD 二极管起续流作用，电感开始放电，电流逐渐下降，通过负载和二极管回到电感另外一端，短暂供电。
这样电压就能降低。
实际使用的时候，S开关是通过MOSFE 或者IGBT实现的，输出电压等于输入电压乘以PWM波的占空比。
开关电源总的来分有隔离型和非隔离型电路。
所谓非隔离型电路是根据电路形式的不同，可以分为降压型buck电路、升压Boost型电路、升降压Buck-Boost 型电路、Cuk型丘克电路、Sepic型电路、Zeta型电路。
我们这里主要分析降压型DC-DC转换器的工作原理，Buck电路如图1所示。
图中功率MOSFET为开关调整元件，它的导通与关断由控制电路决定;L和C为滤波元件;开关截止时，二极管VD可保持输出电流连续，所以通常称为续流二极管。
控制电路输出信号使开关管VT导通时，滤波电感L中的电流逐渐增加，因此贮能也逐渐增大，电容器C开始充电。
忽略MOSFET的导通压降，MOSFET源极电压应为Uin。
图1 降压变换器原理图当施加输入直流电压Ui后，降压型电路需经过一段较短时间的暂态过程，才能进入到稳定工作状态。
北京工业大学毕业设计（论文）摘要针对晶体管串联提供稳压电源的具有体积很大而且笨重的工频变压器，体积和重量都很大的滤波器，占用较大空间，质量较大，效率较低不适用现在电子技术的发展的的缺点，提出了发展新型电源的意见。
为了能够适用电力电子越小型化、轻型化的要求，开关电源随之出现。
开关电源采用功率半导体作为开关元件，通过周期性通断开关，控制开关元件的占空来调整输出电压，因为开关电源是直接对电网电压进行整流、滤波、调整，不需要电源变压器，工作频率高，滤波电容小、电感小，所以体积相对较小，而且开关电源的功耗较低，对电网的适用能力强，所以开关电源的应用逐渐取代了传统的电源。
开关电源的发展促使了电力电子器件朝着轻薄化的发展，开关电源有多种拓扑结构，选择合适的拓扑结构，合适的器件，是设计开关电源的重中之重。
反激式开关电源因其结构和成本方面的优势在小功率电源领域有着不可替代的作用，是小功率供电电源的首选。
关键字：开关电源；拓扑结构；变压器; 稳压管IABSTRACTSeries to provide power supply for the transistor with large and bulky size-frequency transformers, size and weight are great filters, occupy a larger space, the quality of larger, less efficient not apply to the development of electronic technology is now the paper proposed the development of new power views.In order to apply more power electronics miniaturization and light requirements, switching power supply soon.Switching power supply using power semiconductor devices as switches, through periodic on-off switch, control switch to adjust the air component of the total output voltage, because switching power supply is directly rectified mains voltage, filter, adjustment, no power transformer, high frequency, filter capacitance, inductance is small, so relatively small size, low power consumption and switching power supply on the application of strong power, so switch power gradually replaced the traditional power.Switching power supply prompted the development of power electronic devices toward the light of the development of a variety of switching power supply topology, select the appropriate topology, the appropriate device, is the top priority of switching power supply design. Fly back type switch power supply plays a role that cannot be replaced because of its structure and low cost, it can be the best choice for low power source.Keywords：switch power supply;Topology Structure;Transformer; stabilivolt目录摘要 (I)ABSTRACT ........................................................... I I 第一章绪论.................................................... - 4 -1.1 课题的背景以及选题意义................................. - 4 -1.2 本课题的主要研究内容................................... - 5 - 第二章主电路的选择以及原理.................................... - 6 -2.1 开关电源的几种基本的拓扑结构........................... - 6 -2.1.1 Buck电路......................................... - 6 -2.1.2 Boost电路........................................ - 7 -2.1.3 Buck-boost电路................................... - 8 -2.2 主电路拓扑结构的选择................................... - 9 -2.2.1 电路拓扑结构选择要注意的问题..................... - 9 -2.2.2 基本拓扑结构的对比............................... - 9 -2.2.3 主电路拓扑结构的选择............................ - 10 -2.3 单端反激电路.......................................... - 11 -2.3.1 单端反激电路的基本原理.......................... - 11 -2.3.2 单端反激电路的工作波形图........................ - 12 -2.4 本章小结.............................................. - 12 - 第三章控制电路的选择及原理................................... - 13 -3.1 控制电路.............................................. - 13 -3.1.1 电压型集成控制电路.............................. - 13 -3.1.1 电流型集成控制电路.............................. - 14 -3.2 UC3843的原理及参数 ................................... - 15 -3.3 UC3843工作描述 ....................................... - 17 -3.4 本章小结.............................................. - 19 - 第四章 DC-DC开关电源整体设计................................. - 20 -4.1 DC-DC开关电源的框图设计 .............................. - 20 -4.2 DC-DC开关电源中主要元器件 ............................ - 21 -4.2.1 功率开关晶体管.................................. - 21 -4.2.2 光电耦合器...................................... - 23 -4.2.3 TL431 ........................................... - 25 -4.2.4 变压器.......................................... - 25 -4.3 本章小结.............................................. - 26 - 第五章 Protel电路仿真....................................... - 27 -5.1 Protel软件 ........................................... - 27 -5.2 电路原理图............................................ - 27 -5.3 PCB版图 .............................................. - 28 -5.4 本章小结.............................................. - 28 - 第六章电路板的调节........................................... - 29 -6.1 工作状态波形图........................................ - 29 -6.2 本章小结.............................................. - 32 - 第七章电路板的焊接........................................... - 33 -6.1 电路板焊接方法........................................ - 33 -6.2 电路板焊接注意事项................................... - 33 -6.3 本章小节............................................. - 34 - 第八章总结................................................... - 35 -参考文献....................................................... - 36 - 致谢........................................................... - 37 - 附录电路图.................................................... - 38 -第一章绪论1.1 课题的背景以及选题意义开关电源的前身是线性稳压电源。
同步降压型DC/DC 开关电源设计一、引言电源是一切电子设备的动力心脏，其性能的优劣直接关系到整个系统的安全性和可靠性指标。
它分为线性电源和开关电源两种，开关电源又分为AC/AC 电源、DC/DC 电源、AC/DC 电源、DC/AC 电源。
开关电源以其效率高、体积小等优点，在通信、计算机及家用电器等领域得到广泛应用，特别是目前便携式设备市场需求巨大，DC/DC 开关电源的需求也越来越大，性能要求也越来越高，而DC/DC 开关电源的设计也更具挑战性。
二、降压型开关电源工作原理O在开关管S 开启时，若忽略S 上的压降，流过电感L 的电流为L I ，并且会呈上升趋势，有如下关系：OUT IN L V V dtdI L -= 其中Vin ，out V 认为是稳定常量，可得下式：T V V I I L O U T IN L )()(0-=-Io 为t=0时电感中的初始电流。
当开关S 关闭时，电感电流L I 将通过二极管D 续流，此时，L I 将减小， 电感L 中的电流L I ，在开关S 开启时上升，而在S 关闭时下降。
三、控制电路设计1、电流源电路的设计由于采用了自偏置结构，电路在开始工作时很容易进入0平衡状态，而使得电路不能正常工作。
3MP ，4MP ，5MP 构成自启动电路，当刚加电源电压时，通过4MP 为1MN 注入电流，当电流到一定值时4MP 关断，4MP 停止供电，此时电流BIAS I 建立。
图显示了在DD V =3.3V ，EMP T =25℃时，该电流源的启动过程。
其中A 为6MP 栅极电压，B 为4MP 栅极电压，C 为电源电压。
VDD2、基准电压电路的设计基准电压电路为芯片中提供稳定的偏置和比较基准。
因而要求该电压对电源电压变化和温度变化均不敏感。
基准电压可以表示如下：REF V =)(ON RE V +T MV将与温度相关的参数对温度Ｔ求偏导，则BEF V 的温度系数表现如下：T V REF∂∂=T V O N BE ∂∂)(+M TV T ∂∂令BEF V 的温度系数为零，那么可求得M 的值。
