开关电源拓扑结构概述(降压,升压,反激、正激)

干货图文列举具有代表性的开关电源拓扑结构1、基本的脉冲宽度调制波形这些拓扑结构都与开关式电路有关。

基本的脉冲宽度调制波形定义如下：2、Buck降压■把输入降至一个较低的电压。

■可能是最简单的电路。

■电感/电容滤波器滤平开关后的方波。

■输出总是小于或等于输入。

■输入电流不连续 (斩波)。

■输出电流平滑。

3、Boost升压■把输入升至一个较高的电压。

■与降压一样，但重新安排了电感、开关和二极管。

■输出总是比大于或等于输入(忽略二极管的正向压降)。

■输入电流平滑。

■输出电流不连续 (斩波)。

4、Buck-Boost降压-升压■电感、开关和二极管的另一种安排方法。

■结合了降压和升压电路的缺点。

■输入电流不连续 (斩波)。

■输出电流也不连续 (斩波)。

■输出总是与输入反向 (注意电容的极性)，但是幅度可以小于或大于输入。

■“反激”变换器实际是降压-升压电路隔离（变压器耦合）形式。

5、Flyback反激■如降压-升压电路一样工作，但是电感有两个绕组，而且同时作为变压器和电感。

■输出可以为正或为负，由线圈和二极管的极性决定。

■输出电压可以大于或小于输入电压，由变压器的匝数比决定。

■这是隔离拓扑结构中最简单的■增加次级绕组和电路可以得到多个输出。

6、Forward正激■降压电路的变压器耦合形式。

■不连续的输入电流，平滑的输出电流。

■因为采用变压器，输出可以大于或小于输入，可以是任何极性。

■增加次级绕组和电路可以获得多个输出。

■在每个开关周期中必须对变压器磁芯去磁。

常用的做法是增加一个与初级绕组匝数相同的绕组。

■在开关接通阶段存储在初级电感中的能量，在开关断开阶段通过另外的绕组和二极管释放。

7、Two-Transistor Forward双晶体管正激■两个开关同时工作。

■开关断开时，存储在变压器中的能量使初级的极性反向，使二极管导通。

■主要优点：■每个开关上的电压永远不会超过输入电压。

■无需对绕组磁道复位。

8、Push-Pull推挽■开关（FET）的驱动不同相，进行脉冲宽度调制（PWM）以调节输出电压。

开关电源拓扑结构概述(降压,升压,反激、正激)主回路—开关电源中，功率电流流经的通路。

主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。

开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。

开关电源主回路可以分为隔离式与非隔离式两大类型。

1. 非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。

1.1. 串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。

开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。

串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。

例如buck拓扑型开关电源就是属于串联式的开关电源上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。

其中L 是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。

在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL由反电动势eL的正极流出，通过负载R，再经过续流二极管D的正极，然后从续流二极管D的负极流出，最后回到反电动势eL的负极。

D1

NU o NU o Ui
N是变压器的变压比
Uo

Up Ni
iL

iL1 N
Hale Waihona Puke I L max N
2Io N

2U o NR
Ui D1Ts NL
i L1

Ui D1Ts L
L Ui D1Ts R 2U o
Flyback变换器的优缺点比较
优点： 1、电路简单，能高效提供多路直流输出，因此适合多组输 出的要求，并可通过调节占空比D1的大小升压或降压。 2、输出功率为20~100w，可以同时输出不同的电压且有较 好的电压调整率。不需接输出滤波电感，使反激变换器成本 降低，体积减小。 缺点： 1、输出的纹波电压较大，外特性差，负载调整精度不高， 因此输出功率受到限制,通常应用于150W 以下。适用于相对 固定的负载。 2、与其他隔离变换器相比效率较低。
K由接通突然转为关断瞬间，流过变压器初级线 圈的电流i1突然为0，由于磁通不能突变，因此， 在K关断的Toff期间，变压器铁心中的磁通主要由 N2线圈回路中的电流来维持,N2中产生反激电流 ，流过D向电容C和负载R供电。
开关管导通 时等效电路
开关管关断 时等效电路
Buck-Boost拓扑结构简介
反激式变压器开关电源的工作情况同BUCK-BOOST拓扑极为相似。
另两种电感电流模式的介绍
CCM模式 D1+D2=1
DCM模式 D1+D2<1
Uo D1 Ui (D1 D2 )
二、Boost拓扑结构——升压式变换电路（非隔离）
Boost变换器：也称升压式变换器，是一种输出电压高 于输入电压的单管不隔离直流变换器。 该稳压电路元器件与前面讲的Buck变换电路一样，只是 摆放位置不同，由此导致其功能也不同。

常见的开关电源拓扑结构本文主要讲述了常见的开关电源拓扑结构特点和优缺点对比。

常见的拓扑结构，包括Buck降压、Boost升压、Buck-Boost降压-升压、Flyback反激、Forward正激、Two-Transistor Forward双晶体管正激等。

上图是常见的基本拓扑结构。

基本的脉冲宽度调制波形这些拓扑结构都与开关式电路有关。

基本的脉冲宽度调制波形定义如下：常见的基本拓扑结构1 Buck降压•把输入降至一个较低的电压。

•可能是最简单的电路。

•电感/电容滤波器滤平开关后的方波。

•输出总是小于或等于输入。

•输入电流不连续(斩波)。

•输出电流平滑。

2 Boost升压•把输入升至一个较高的电压。

•与降压一样，但重新安排了电感、开关和二极管。

•输出总是比大于或等于输入(忽略二极管的正向压降)。

•输入电流平滑。

•输出电流不连续(斩波)。

3 Buck-Boost降压-升压•电感、开关和二极管的另一种安排方法。

•结合了降压和升压电路的缺点。

•输入电流不连续(斩波)。

•输出电流也不连续(斩波)。

•输出总是与输入反向(注意电容的极性)，但是幅度可以小于或大于输入。

•“反激”变换器实际是降压-升压电路隔离(变压器耦合)形式。

4 Flyback反激•如降压-升压电路一样工作，但是电感有两个绕组，而且同时作为变压器和电感。

•输出可以为正或为负，由线圈和二极管的极性决定。

•输出电压可以大于或小于输入电压，由变压器的匝数比决定。

•这是隔离拓扑结构中最简单的。

•增加次级绕组和电路可以得到多个输出。

5 Forward正激•降压电路的变压器耦合形式。

•不连续的输入电流，平滑的输出电流。

•因为采用变压器，输出可以大于或小于输入，可以是任何极性。

•增加次级绕组和电路可以获得多个输出。

•在每个开关周期中必须对变压器磁芯去磁。

常用的做法是增加一个与初级绕组匝数相同的绕组。

•在开关接通阶段存储在初级电感中的能量，在开关断开阶段通过另外的绕组和二极管释放。

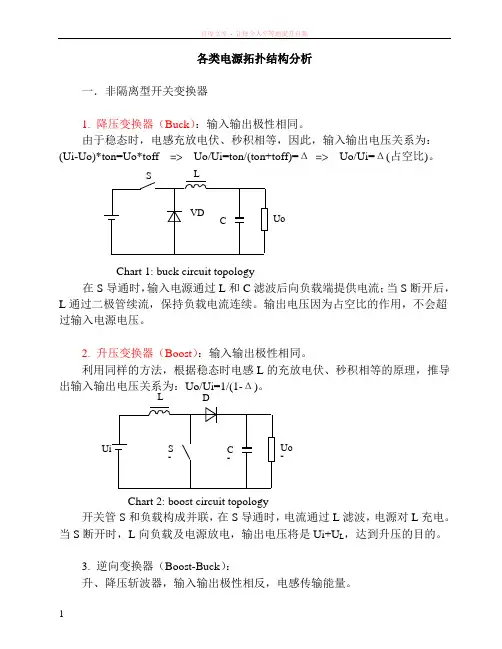

各类电源拓扑结构分析一．非隔离型开关变换器1. 降压变换器（Buck ）：输入输出极性相同。

由于稳态时，电感充放电伏、秒积相等，因此，输入输出电压关系为： (Ui-Uo)*ton=Uo*toff => Uo/Ui=ton/(ton+toff)=Δ => Uo/Ui=Δ(占空比)。

Chart 1: buck circuit topology在S 导通时，输入电源通过L 和C 滤波后向负载端提供电流；当S 断开后，L 通过二极管续流，保持负载电流连续。

输出电压因为占空比的作用，不会超过输入电源电压。

2. 升压变换器（Boost ）：输入输出极性相同。

利用同样的方法，根据稳态时电感L 的充放电伏、秒积相等的原理，推导出输入输出电压关系为：Uo/Ui=1/(1-Δ)。

Chart 2: boost circuit topology开关管S 和负载构成并联，在S 导通时，电流通过L 滤波，电源对L 充电。

当S 断开时，L 向负载及电源放电，输出电压将是Ui+U L ，达到升压的目的。

3. 逆向变换器（Boost-Buck ）：升、降压斩波器，输入输出极性相反，电感传输能量。

Uo I S I VD I I C I UiUo I D S I D D L C I D电压关系：Uo/Ui= -Δ/(1-Δ)Chart 3: boost-buck circuit topology在S 导通时，输入电源仅对电感L 充电；当S 断开时，再通过电感对负载放电来实现电源传输。

所以，这里的L 用于传输能量。

4. 丘克变换器（Cuk ）：升、降压斩波器，输入输出极性相反，电容传输能量。

电压关系：Uo/Ui= -Δ/(1-Δ)。

Chart 4: cuk circuit topology在S 导通时，Ui 对L1充电。

当S 断开时，Ui+L1通过D 对C1进行充电。

再当S 导通时，D 关断，L1继续充电，C1通过L2、C2滤波对负载放电。

1、基本名词常见的基本拓扑结构■Buck降压■Boost升压■Buck-Boost降压-升压■Flyback反激■Forward正激■Two-Transistor Forward双晶体管正激■Push-Pull推挽■Half Bridge半桥■Full Bridge全桥■SEPIC■C’uk基本的脉冲宽度调制波形这些拓扑结构都与开关式电路有关。

基本的脉冲宽度调制波形定义如下：2、Buck降压特点■把输入降至一个较低的电压。

■可能是最简单的电路。

■电感/电容滤波器滤平开关后的方波。

■输出总是小于或等于输入。

■输入电流不连续 (斩波)。

■输出电流平滑。

3、Boost升压特点■把输入升至一个较高的电压。

■与降压一样，但重新安排了电感、开关和二极管。

■输出总是比大于或等于输入(忽略二极管的正向压降)。

■输入电流平滑。

■输出电流不连续 (斩波)。

4、Buck-Boost降压-升压特点■电感、开关和二极管的另一种安排方法。

■结合了降压和升压电路的缺点。

■输入电流不连续 (斩波)。

■输出电流也不连续 (斩波)。

■输出总是与输入反向 (注意电容的极性)，但是幅度可以小于或大于输入。

■“反激”变换器实际是降压-升压电路隔离（变压器耦合）形式。

5、Flyback反激特点■如降压-升压电路一样工作，但是电感有两个绕组，而且同时作为变压器和电感。

■输出可以为正或为负，由线圈和二极管的极性决定。

■输出电压可以大于或小于输入电压，由变压器的匝数比决定。

■这是隔离拓扑结构中最简单的■增加次级绕组和电路可以得到多个输出。

6、Forward正激特点■降压电路的变压器耦合形式。

■不连续的输入电流，平滑的输出电流。

■因为采用变压器，输出可以大于或小于输入，可以是任何极性。

■增加次级绕组和电路可以获得多个输出。

■在每个开关周期中必须对变压器磁芯去磁。

常用的做法是增加一个与初级绕组匝数相同的绕组。

■在开关接通阶段存储在初级电感中的能量，在开关断开阶段通过另外的绕组和二极管释放。

电源常用拓扑结构特点及波形基本名词电源常见的拓扑结构■Buck降压■Boost升压■Buck-Boost降压-升压■Flyback反激■Forward正激■Two-Transistor Forward双晶体管正激■Push-Pull推挽■Half Bridge半桥■Full Bridge全桥基本的脉冲宽度调制波形这些拓扑结构都与开关式电路有关。

基本的脉冲宽度调制波形定义如下：1、Buck降压特点■把输入降至一个较低的电压。

■可能是最简单的电路。

■电感/电容滤波器滤平开关后的方波。

■输出总是小于或等于输入。

■输入电流不连续(斩波)。

■输出电流平滑。

2、Boost升压特点■把输入升至一个较高的电压。

■与降压一样，但重新安排了电感、开关和二极管。

■输出总是比大于或等于输入(忽略二极管的正向压降)。

■输入电流平滑。

■输出电流不连续(斩波)。

3、Buck-Boost降压-升压特点■电感、开关和二极管的另一种安排方法。

■结合了降压和升压电路的缺点。

■输入电流不连续(斩波)。

■输出电流也不连续(斩波)。

■输出总是与输入反向(注意电容的极性)，但是幅度可以小于或大于输入。

■“反激”变换器实际是降压-升压电路隔离（变压器耦合）形式。

4、Flyback反激特点■如降压-升压电路一样工作，但是电感有两个绕组，而且同时作为变压器和电感。

■输出可以为正或为负，由线圈和二极管的极性决定。

■输出电压可以大于或小于输入电压，由变压器的匝数比决定。

■这是隔离拓扑结构中最简单的■增加次级绕组和电路可以得到多个输出。

5、Forward正激■降压电路的变压器耦合形式■不连续的输入电流，平滑的■因为采用变压器，输出可以■增加次级绕组和电路可以获■在每个开关周期中必须对变绕组。

■在开关接通阶段存储在初级6、Two-Transistor Fo 特点■两个开关同时工作。

■开关断开时，存储在变压器■主要优点：■每个开关上的电压永远不会■无需对绕组磁道复位。

非隔离型开关电源的四种典型拓扑（实用版）目录1.非隔离型开关电源的基本概念2.非隔离型开关电源的四种典型拓扑2.1 降压型电路2.2 升压型电路2.3 极性反转型电路2.4 反激式电路2.5 正激式电路2.6 推挽式电路2.7 半桥式电路2.8 全桥式电路正文非隔离型开关电源是一种常见的电源电路，其工作原理是通过开关管的开通和截止，将输入电压转换为所需的输出电压。

非隔离型开关电源的四种典型拓扑包括降压型电路、升压型电路、极性反转型电路和反激式电路、正激式电路、推挽式电路、半桥式电路和全桥式电路。

降压型电路是一种将输入电压转换为较低输出电压的电路。

在工作过程中，当开关管导通时，输入电压可以传递到输出端；开关截止时，则被隔断。

这种脉冲状的能量传递经变换和滤波形成平滑的电压输出。

升压型电路是一种将输入电压转换为较高输出电压的电路。

在工作过程中，开关管 Q1 导通时，扼流圈 L1 储能。

这时 iluin/lt（t为扼流圈导通时间）。

设导通结束时的储能为E，则E=1/2 * iluin * t。

在开关管 Q1 截止时，储能 E 通过输出整流器进行整流，输出电压 U0=E/Cout，其中 Cout 为输出电容。

极性反转型电路是一种将输入电压的极性反转后输出的电路。

在工作过程中，开关管 Q1 和 Q2 交替导通和截止，使得输出电压的极性与输入电压相反。

反激式电路、正激式电路、推挽式电路、半桥式电路和全桥式电路都是非隔离型开关电源的一种形式转换。

反激式电路和正激式电路是通过改变开关管的接线方式来实现的，推挽式电路是通过两个开关管分别控制输入电压的正负半周期来实现的，半桥式电路和全桥式电路是通过多个开关管共同控制输入电压的正负半周期来实现的。

电源常见的拓扑结构精华汇总工程师不可不知的电源11种拓扑结构工程师不可不知的电源11种拓扑结构基本名词电源常见的拓扑结构■Buck降压■Boost升压■Buck-Boost降压-升压■Flyback反激■Forward正激■Two-Transistor Forward双晶体管正激■Push-Pull推挽■Half Bridge半桥■Full Bridge全桥■SEPIC■C’uk基本的脉冲宽度调制波形这些拓扑结构都与开关式电路有关。

基本的脉冲宽度调制波形定义如下：1、Buck降压特点■把输入降至一个较低的电压。

■可能是最简单的电路。

■电感/电容滤波器滤平开关后的方波。

■输出总是小于或等于输入。

■输入电流不连续 (斩波)。

■输出电流平滑。

2、Boost升压特点■把输入升至一个较高的电压。

■与降压一样，但重新安排了电感、开关和二极管。

■输出总是比大于或等于输入(忽略二极管的正向压降)。

■输入电流平滑。

■输出电流不连续 (斩波)。

3、Buck-Boost降压-升压特点■电感、开关和二极管的另一种安排方法。

■结合了降压和升压电路的缺点。

■输入电流不连续 (斩波)。

■输出电流也不连续 (斩波)。

■输出总是与输入反向(注意电容的极性)，但是幅度可以小于或大于输入。

■“反激”变换器实际是降压-升压电路隔离（变压器耦合）形式。

4、Flyback反激特点■如降压-升压电路一样工作，但是电感有两个绕组，而且同时作为变压器和电感。

■输出可以为正或为负，由线圈和二极管的极性决定。

■输出电压可以大于或小于输入电压，由变压器的匝数比决定。

■这是隔离拓扑结构中最简单的■增加次级绕组和电路可以得到多个输出。

5、Forward正激特点■降压电路的变压器耦合形式。

■不连续的输入电流，平滑的输出电流。

■因为采用变压器，输出可以大于或小于输入，可以是任何极性。

■增加次级绕组和电路可以获得多个输出。

■在每个开关周期中必须对变压器磁芯去磁。

开关电源常用拓扑电路开关电源常用拓扑电路开关电源作为现代电子设备中不可或缺的一部分，其功效和性能日益受到重视。

而在开关电源的实际应用中，各种拓扑电路被广泛采用。

本文将按照类别，对开关电源常用的三种拓扑电路进行介绍，并从其原理、优缺点等方面进行分析。

第一类拓扑电路——降压型开关电源降压型开关电源是最基础、应用最广泛的开关电源拓扑电路之一。

其主要原理是通过控制开关管的导通与断开，将输入电压转换为所需的输出电压。

其中最经典的降压型拓扑电路是Buck变换器。

与其他拓扑电路相比，Buck变换器具有转换效率高、体积小、成本低等优点。

而且，它的工作原理相对简单，电路结构较为简洁。

第二类拓扑电路——升压型开关电源既然有降压型开关电源，自然也有升压型开关电源。

升压型开关电源的主要功能是将较低的输入电压转换为较高的输出电压，以满足特定应用的电压需求。

最常见的升压型拓扑电路是Boost变换器。

Boost变换器的工作原理是通过改变开关管的导通与断开时间，将输入电压分段升高，并最终得到所需的输出电压。

Boost变换器具有快速动态响应、输入电流波动小等特点。

第三类拓扑电路——反激型开关电源反激型开关电源也是开关电源的一种常用拓扑电路。

它主要用于输入电压范围较宽、输出电压变化大的电子设备。

反激型拓扑电路中最广泛使用的是Flyback变换器。

这种拓扑电路具有结构简单、成本低、输出电压可调等特点。

它的工作原理是通过供能开关管的瞬态导通和均衡导通，使原来存储于变压器中的能量通过绕组变换到输出端。

综上所述，开关电源常用的拓扑电路主要包括降压型、升压型和反激型。

不同的拓扑电路具有不同的工作原理和特点，适用于不同的应用环境。

在电子设备的设计和制造中，我们需要根据具体需求灵活选择拓扑电路，以满足能量转换的高效、稳定和可靠性要求。

总而言之，开关电源拓扑电路的选择应根据具体应用需求来进行，以确保电子设备在性能、效能和可靠性等方面的全面满足。

相信通过对不同拓扑电路的了解和应用，我们能够在开关电源领域中不断创新，为人们的生活带来更多的便利和发展。

开关电源的拓扑是指开关电源电路的结构形式，常见的开关电源拓扑包括：降压（Buck）电路：将输入电压降低至所需电压的电路。

升压（Boost）电路：将输入电压升至所需电压的电路。

升降压（Buck-Boost）电路：既可以升压也可以降压的电路。

正激式（Forward）电路：一种单端正激式电源变换器，使用一个磁性变压器实现电压变换。

反激式（Flyback）电路：一种单端反激式电源变换器，使用一个磁性变压器实现电压变换。

半桥（Half-Bridge）电路：一种将两个开关管连接在电源变压器的初级线圈中的电路。

全桥（Full-Bridge）电路：一种将四个开关管连接在电源变压器的初级线圈中的电路。

推挽（Push-Pull）电路：一种将两个开关管交替工作的电路，可以消除直流分量并提高效率。

交错式（Interleaved）电路：将两个或多个开关电源的输出端并联，以增加输出电流能力并降低纹波的电路。

这些拓扑可以根据实际需求进行选择和组合，以满足不同的电源设计要求。

开关电源拓扑结构回顾Lloyd H·Dixon Jr摘要本文回顾了在开关电源中常用的三种电路结构即降压变换电路、升压变换电路和逆向变换电路的特性，这三种电路均可以在断续的感应电流或者连续的感应电流模式下使用。

运行方式的选择对整体电路特性有很大的影响。

所使用的控制方式也能有助于将与任何拓扑结构和运行方式相联系的问题减到最少。

三种以固定频率运行的控制方法包括：直接占空比控制、电压前馈、和电流模式（两个环路）控制。

本文还论述了三个基本电路的一些扩展，利用每个拓扑电路的相对优点—运行方式—控制方法组合。

一、三种基本拓扑结构：三种基本的拓扑结构如图1所示：降压式，升压式，反激式。

串联式变换器（CUK）是反激式拓扑的逆变，不作论述。

这三种不同的开关电路使用了三种相同的元件：电感，三极管，和二极管，但是使用了不同的安放方式，（输出电容是滤波元件，不是开关电路的一部分）。

理论上，还有另外三种由这三种元件组成的T型结构的电路，但这三种是前面三种电路的简单镜像和在相反方向的耦合能量。

有一条在任何运行模式和控制方式下都适用于上述三种电路拓扑的原则：在稳态运行下，在每个开关周期内，电感两端的平均电压必须为零，否则平均感应电流将会改变，违反稳态前提。

三种基本电路系列的每一个在输入和输出电压、电流、占空比之间都有一个独特的关系。

例如：降压调整器的功能是使输出电压V0小于输入电压V in，并和它V in有相同的极性。

升压电路的作用是使V0大于V in，并且有相同的极性。

反激拓扑电路的作用是使V0既不大于也不小于V in，但是两者极性必须相反。

二、断续操作方式：在断续的感应电流方式下，或者说“断续方式”下，降压、升压和反激电路的动作方式是相似的，感应电流在每个开关周期的最后部分期间为零（因此不连续）。

在每个周期的开始部分，感应电流从零增加，从输入端得到储存能量。

在周期的第二部分，所有储存的能量通过负载泄放，从输入端汲取能量到输出端。

各种开关电源拓扑结构总结第一篇：各种开关电源拓扑结构总结各种结构拓扑结构的总结一．BUCK基本型降压电路，电路简洁，所需元件少，效率可以做到很高电路未实现隔离，大功率是对电路各种器件要求较高，稳定性不够高，灵活性不够。

二．BOOST基本升压电路，电路简洁，所需元件少，效率可以做到很高电路未实现隔离，大功率是对电路各种器件要求较高，如输出比较大的功率时开关管需要承受很大的脉冲电流，稳定性不够高，灵活性不够。

三．单端式a.单端正激，优点：该型是在BUCK型的基础上，加上一级隔离变压器，不仅做到了电路前后级之间的隔离，只要改变变压器的匝数，则可实现降压升压，外围元件较少。

缺点：开关关断时，变压器容易饱和，需要加磁复位绕组，对变压器绕制要求较高。

b．单端反击优点：电路结构相比于单端正激更加简单，变压器次级充当电感，元件更少。

缺点：当变压器存在漏感时会在原边形成很大的电流，对开关器件的损耗比较大，额外设计保护电路增加了设计负担，而且此种拓扑对变压器的设计上难度较大四．双端式a．半桥优点：可以减少原边开关元件的电压应力，半桥变换器是离线式开关电源的首选结构。

工作的两个半周期内充分利用了变压器原边绕组的PI和磁芯磁感应强度摆幅值，原边不需要能量回复绕组。

缺点：变压器磁芯容易出现阶梯形饱和问题，（可通过变压器中加入小气隙缓解，主要形成原因，正负脉冲时间不严格相等，整流二极管电压不严格相等。

稳态工作条件下，问题不大，但在瞬间负载变化的情况下，可能会导致严重问题如开关器件的损坏。

）b.推挽电路特点：对称结构，高频变压器原边是两个对称线圈，两只开关管接成对称关系，轮流通断优点：高频变压器磁利用率高，输出功率大，电源电压利用率高缺点：电流不平衡，容易出现变压器饱和的问题，对开关管的耐压值要求比较高。

五．四管隔离式全桥该结构使用的变压器绕组相对较少，对开关管耐压值要求相对于推挽较低。

但由于使用较多的开关管，损耗较大，驱动电路较复杂，该电路通常使用在1kw以上的超大功率电源上。

开关电源常用拓扑开关电源（Switching Power Supply）是一种将电能通过开关元件进行频繁开关的方式进行变换，而产生所需输出电压、电流和功率的电源。

开关电源具有高效、轻便、可靠等优点，广泛应用于电子系统中的各种设备和产品之中。

在实际应用中，开关电源可采用多种不同的拓扑结构，下面我们来介绍几种常用的拓扑结构及其特点。

1.降压型开关电源（Buck Converter）降压型开关电源是常见的一种拓扑结构，其基本原理是通过控制开关管的开关时间和开关频率，将高电压稳定地降低为低电压输出。

相比其他拓扑结构，降压型开关电源具有简单、可靠、成本低等优点，适用于电流小于输出电压的应用场合。

2.提升型开关电源（Boost Converter）提升型开关电源适用于输出电压高于输入电压的场合，其基本原理是通过控制开关管的开关时间和开关频率，将低电压升高至稳定的高电压输出。

相比降压型开关电源，提升型开关电源具有输出电压高、输出能力强等优点，但其效率相对较低。

3.反激型开关电源（Flyback Converter）反激型开关电源采用变压器隔离，其基本原理是通过控制开关管的开关时间和开关频率，将输入电压转换为直流输出，适用于输入、输出电压变化幅度较大、输出电流较小的应用场合。

相比其他拓扑结构，反激型开关电源具有简单、成本低等优点。

4.正激型开关电源（Forward Converter）正激型开关电源也采用变压器隔离，其基本原理是通过控制开关管的开关时间和开关频率，将输入电压转换为直流输出，适用于输入输出电压差不大，输出功率大、质量要求高的应用场合。

正激型开关电源的复杂度相对较高，但其效率高、稳定性好。

以上几种开关电源拓扑结构都有各自的特点和优劣，应根据具体的应用场合选择合适的方案。

为了确保开关电源的稳定性和安全性，还需充分考虑元器件的质量、功率、温度、使用寿命等方面。

尽管如此，开关电源的使用范围和影响力在电子行业中逐渐扩大，为现代电子技术发展提供了强有力的支持。

几种常见的开关电源拓扑结构及应用什么是拓扑呢?所谓电路拓扑就是功率器件和电磁元件在电路中的连接方式，而磁性元件设计，闭环补偿电路设计及其他所有电路元件设计都取决于拓扑。

最基本的拓扑是Buck(降压式)、Boost(升压式)和Buck/Boost(升/降压)，单端反激(隔离反激)，正激、推挽、半桥和全桥变化器。

下面简单介绍一下常用的开关电源拓扑结构。

Buck电路首先我们要讲的就是Buck电路。

Buck电路也成为降压(step-down)变换器。

它的电路图是下面这样的：晶体管，二极管，电感，电容和负载构成了主回路，下方的控制回路一般采用PWM(脉冲宽度调制)芯片控制占空比决定晶体管的通断。

Buck电路的功能是把直流电压Ui转换成直流电压Uo，实现降压目的。

展开剩余88%反激变换器反激式开关电源是指使用反激高频变压器隔离输入输出回路的开关电源，与之对应的有正激式开关电源。

反激(FLY BACK)，具体是指当开关管接通时，输出变压器充当电感，电能转化为磁能，此时输出回路无电流;相反，当开关管关断时，输出变压器释放能量，磁能转化为电能，输出回来中有电流。

反激式开关电源中，输出变压器同时充当储能电感，整个电源体积小、结构简单，所以得到广泛应用。

应用最多的是单端反激式开关电源。

优点：元器件少、电路简单、成本低、体积小，可同时输出多路互相隔离的电压;缺点：开关管承受电压高，输出变压器利用率低，不适合做大功率电源。

Boost电路Boost(升压)电路是最基本的反激变换器。

Boost变换器又称为升压变换器、并联开关电路、三端开关型升压稳压器。

上面的图就是Boost电路图。

Boost电路是一个升压电路，它的输出电压高于输入电压。

Buck/Boost变换器Buck/Boost变换器：也叫做升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但它的输出电压的极性与输入电压相反。

Buck/Boost变换器可以看做是Buck变换器和Boost变换器串联而成，合并了开关管。

2 0 ∆U 02 = 8CL t off
U
2
Boost converter
1.在 t on 期间 U i L1 = in t + I L min L 2.在 t off 期间
I L max =
U in t on + I L min L
iL 2 =
U in − U 0 (t − t on ) + I L max L
∆U 01 =
=
iL 2 =
−U0 (t − t on ) + I L max L
U0 t off + I L min 2L
1 ton U in − U 0 U in − U 0 ( t− ton )dt C ∫ton / 2 L 2L
U in − U 0 2 U in − U 0 U 0TS 2 t on = ⋅( ) U in 8LC 8LC
3.输入电流的平均值 I1
I1 = I L = 1 TS
∫
t on
0
i L 1 dt +
1 TS
∫
TS
t on
iVD dt
1 = [ I L max + I L min ] 2 4.输出电压 U 0的纹波计算
I 0 t on ∆U 0 = ∆u C = C
= I 0 U 0 − U in TS C U0
G
D S
根据能量守恒：
Vo 1 2 LmI p = T R 2
2
Vgs Vd s Im ID VL
D
T 1D
Vin+nV o Vin
Ip =
VinDT Lm
Vo =
RT VinD 2 Lm
