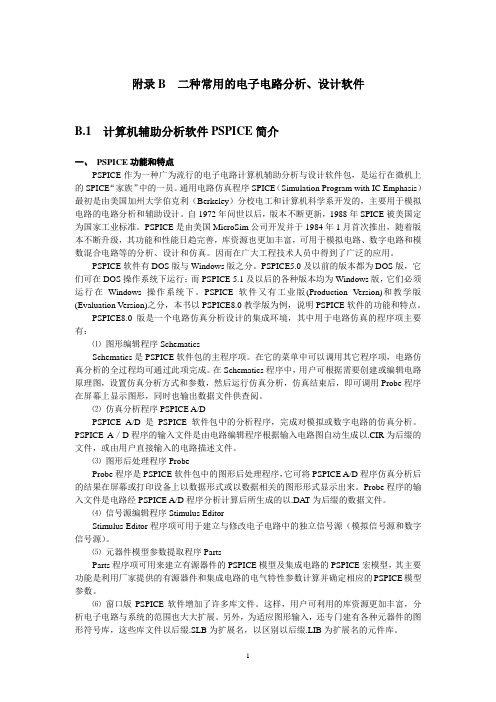

附录B 二种常用的电子电路分析、设计软件B.1 计算机辅助分析软件PSPICE简介一、PSPICE功能和特点PSPICE作为一种广为流行的电子电路计算机辅助分析与设计软件包,是运行在微机上的SPICE“家族”中的一员。
通用电路仿真程序SPICE(Simulation Program with IC Emphasis)最初是由美国加州大学伯克利(Berkeley)分校电工和计算机科学系开发的,主要用于模拟电路的电路分析和辅助设计。
自1972年问世以后,版本不断更新,1988年SPICE被美国定为国家工业标准。
PSPICE是由美国MicroSim公司开发并于1984年1月首次推出,随着版本不断升级,其功能和性能日趋完善,库资源也更加丰富,可用于模拟电路、数字电路和模数混合电路等的分析、设计和仿真。
因而在广大工程技术人员中得到了广泛的应用。
PSPICE软件有DOS版与Windows版之分。
PSPICE5.0及以前的版本都为DOS版,它们可在DOS操作系统下运行;而PSPICE 5.1及以后的各种版本均为Windows版,它们必须运行在Windows操作系统下。
PSPICE软件又有工业版(Production V ersion)和教学版(Evaluation V ersion)之分,本书以PSPICE8.0教学版为例,说明PSPICE软件的功能和特点。
PSPICE8.0版是一个电路仿真分析设计的集成环境,其中用于电路仿真的程序项主要有:⑴图形编辑程序SchematicsSchematics是PSPICE软件包的主程序项。
在它的菜单中可以调用其它程序项,电路仿真分析的全过程均可通过此项完成。
在Schematics程序中,用户可根据需要创建或编辑电路原理图,设置仿真分析方式和参数,然后运行仿真分析,仿真结束后,即可调用Probe程序在屏幕上显示图形,同时也输出数据文件供查阅。
⑵仿真分析程序PSPICE A/DPSPICE A/D是PSPICE软件包中的分析程序,完成对模拟或数字电路的仿真分析。

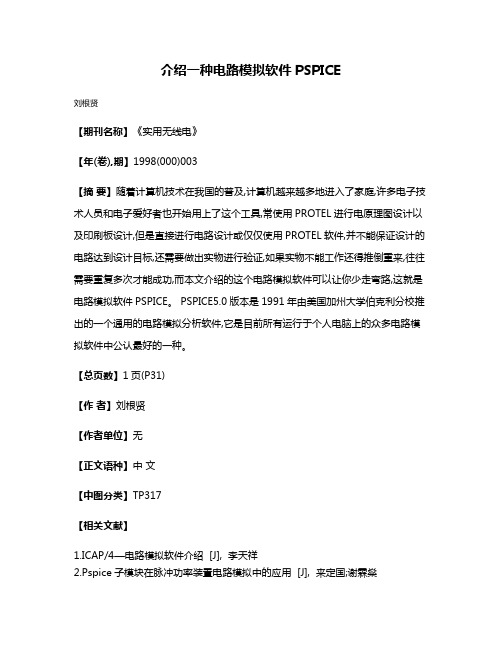

介绍一种电路模拟软件PSPICE
刘根贤
【期刊名称】《实用无线电》
【年(卷),期】1998(000)003
【摘要】随着计算机技术在我国的普及,计算机越来越多地进入了家庭,许多电子技术人员和电子爱好者也开始用上了这个工具,常使用PROTEL进行电原理图设计以及印刷板设计,但是直接进行电路设计或仅仅使用PROTEL软件,并不能保证设计的电路达到设计目标,还需要做出实物进行验证,如果实物不能工作还得推倒重来,往往需要重复多次才能成功,而本文介绍的这个电路模拟软件可以让你少走弯路,这就是电路模拟软件PSPICE。
PSPICE5.0版本是1991年由美国加州大学伯克利分校推出的一个通用的电路模拟分析软件,它是目前所有运行于个人电脑上的众多电路模拟软件中公认最好的一种。
【总页数】1页(P31)
【作者】刘根贤
【作者单位】无
【正文语种】中文
【中图分类】TP317
【相关文献】
1.ICAP/4—电路模拟软件介绍 [J], 李天祥
2.Pspice子模块在脉冲功率装置电路模拟中的应用 [J], 来定国;谢霖燊
3.Hénon映射的Hopf分岔分析及PSpice电路模拟 [J], 李恩颖;文桂林;李光耀
4.通用电路模拟软件pspice及应用 [J], 田博文
5.通用电路模拟软件包PSpice的用途和功能 [J], 姚玉坤
因版权原因,仅展示原文概要,查看原文内容请购买。
几款主流电子电路仿真软件优缺点比较电子电路仿真技术是当今相关专业学习者及工作者必须掌握的技术之一,它有诸多优点:第一,电子电路仿真软件一般都有海量而齐全的电子元器件库和先进的虚拟仪器、仪表,十分方便仿真与测试;第二,仿真电路的连接简单快捷智能化,不需焊接,使用仪器调试不用担心损坏;大大减少了设计时间及金钱的成本;第三,电子电路仿真软件可进行多种准确而复杂的电路分析。
随着电子电路仿真技术的不断发展,许多公司推出了各种功能先进、性能强劲的仿真软件。
既然它们能百家争鸣,那么肯定是在某些方面各有优劣的。
下面就针对几款主流电子电路仿真软件的优缺点进行比较。
(1) Multisim在模电、数电的复杂电路虚拟仿真方面,Multisim是当之无愧的一哥。
它有形象化的极其真实的虚拟仪器,无论界面的外观还是内在的功能,都达到了的最高水平。
它有专业的界面和分类,强大而复杂的功能,对数据的计算方面极其准确。
在我们参加电子竞赛的时候,特别是模拟方向的题目,我们用得最多的仿真软件就是Multisim。
同时,Multisim不仅支持MCU,还支持汇编语言和C语言为单片机注入程序,并有与之配套的制版软件NI Ultiboard10,可以从电路设计到制板layout一条龙服务。
Multisim的缺点是,软件过于庞大,对MCU的支持不足,制板等附加功能比不上其他的专门的软件。
(2)TinaTina的界面简单直观,元器件不算多,但是分类很好,而且TI公司的元器件最齐全。
在比赛时经常用到TI公司的元器件,当在Multisim找不到对应的器件时,我们就会用到Tina来仿真。
Tina的缺点是,功能相对较少,对TI公司之外的元器件支持较少。
(3) ProteusProteus作为一款集电路仿真、PCB设计、单片机仿真于一体软件,它不仅含有大量的基于真实环境的元器件,支持众多主流的单片机型号及通用外设模型,还提供最优秀的实时显示效果,它的动态仿真是基于帧和动画的,因此提供更好的视觉效果。

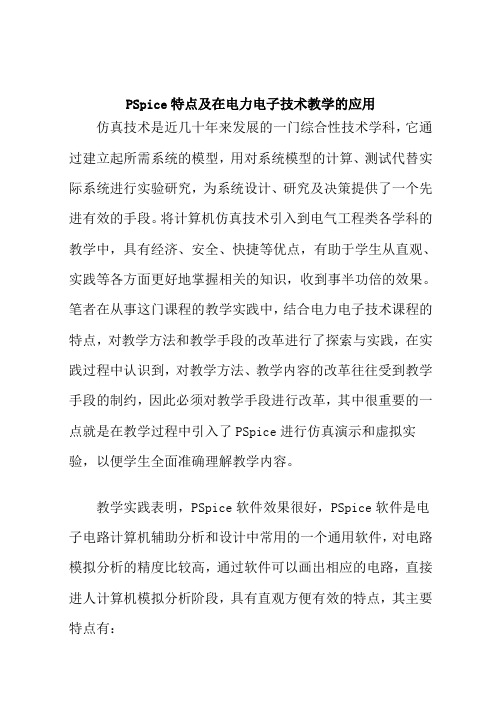

PSpice特点及在电力电子技术教学的应用仿真技术是近几十年来发展的一门综合性技术学科,它通过建立起所需系统的模型,用对系统模型的计算、测试代替实际系统进行实验研究,为系统设计、研究及决策提供了一个先进有效的手段。
将计算机仿真技术引入到电气工程类各学科的教学中,具有经济、安全、快捷等优点,有助于学生从直观、实践等各方面更好地掌握相关的知识,收到事半功倍的效果。
笔者在从事这门课程的教学实践中,结合电力电子技术课程的特点,对教学方法和教学手段的改革进行了探索与实践,在实践过程中认识到,对教学方法、教学内容的改革往往受到教学手段的制约,因此必须对教学手段进行改革,其中很重要的一点就是在教学过程中引入了PSpice进行仿真演示和虚拟实验,以便学生全面准确理解教学内容。
教学实践表明,PSpice软件效果很好,PSpice软件是电子电路计算机辅助分析和设计中常用的一个通用软件,对电路模拟分析的精度比较高,通过软件可以画出相应的电路,直接进人计算机模拟分析阶段,具有直观方便有效的特点,其主要特点有:1)具有模拟一数字混合仿真功能;2) 仿真模型库中提供了大量的模拟器件、数字器件及磁芯等模型,许多器件的性能都与实际对应器件相同;3)提供了模拟行为模块(ABM),可以对复杂的器件或电路进行时域和频域分析;并提供了直流、交流和瞬态分析,以及蒙特卡洛与灵敏度分析等功能;4)允许用户通过使用参数、拉普拉斯函数及状态方程等建立自己的模型。
因此,相对于基于数学模型的Matlab仿真软件而言,更易接受。
目前,国外很多高校在电力电子教学及教材中均采用了PSpice 软件进行解题和仿真分析,如MIT的Power Electronics课程都采用PSpice进行电力电子技术的教学和研究。
尽管PSpice的使用较为简单、直观,但由于电力电子技术器件存在大注入现象、电荷的存储效应、变换电路具有非线性时变性等特点,因此在仿真的过程中,往往出现仿真结果不能正确描述电路的实际响应,或不能收敛等现象。
仿真软件Mu ltisi m与PSp ice在电路设计中的功能比较庄小利吴季随着计算机技术的迅速发展,计算机辅助设计技术(CAD)已渗透到电子线路设计的各个领域,包括电路图生成、逻辑模拟、电路分析、优化设计、最坏情况分析、印刷板设计等。
目前国际上比较流行两个仿真软件:Multis im(EWB的版本)和PSpice。
通过对两个软件的认真学习和反复比较,发现二者存在很多差异,下面进行一一说明。
1 Muitis im与PS pice元器件的异同Muhisi m的元器件分为电源/信号源元器件、虚拟元器件和真实元器件3种,电源/信号源器件大多放在电源分类库中;虚拟元器件,其模型参数可以根据用户的需要进行设置,没有具体的封装,印刷电路板软件也没有相应的元器件库,在市场上没有相应的元器件出售;真实元器件具有精确的仿真模型和相应的封装,在印刷板电路设计软件中有相应的元器件库,且在市场上有相应的元器件出售,Multis im提供的元器件都能用于电路的仿真,并且有用于R F仿真的微波器件。
PSpice有4个虚拟元件IPR INT,IPLOT,VPRINT1,VPLOT1,其功能和Mu ltisi m 中的虚拟仪表有点相似,但只是记录电路中某一点的电流或电压值。
PS pice的基本元器件的属性都可以修改。
他把元器件分为有仿真模型的和无仿真模型的,只有那些具有仿真模型的才能用于原理图的仿真,其他的就只能用于原理图的绘制。
PSpice有一类特殊的元器件:模拟行为模型元器件,用此类元件可以去仿真一块尚未完成或是极复杂的子电路,用户可以自行定义或使用P Spic e内已经建好的模拟行为模型元件,他运用描述电路特性的方式而不需要以真实电路来输入与仿真,可大幅精简仿真的时间及复杂度。
电力系统仿真软件的运用与比较电力系统仿真软件在电力系统的规划、设计和运行中具有重要意义。
通过对电力系统的仿真模拟,我们可以预测和评估各种电力系统配置的性能表现,优化系统设计,提高系统稳定性与可靠性。
本文将介绍常用的电力系统仿真软件,分析其优缺点,并比较其在不同运用场景下的表现。
PSS/E:PSS/E是一款功能强大的电力系统仿真软件,由美国电力科学研究院开发。
它支持多种仿真模型,如发电机、变压器、负荷等,可以模拟复杂的电力系统稳态和动态行为。
PSS/E的优点是精度高、速度快、稳定性好,缺点是价格昂贵,且对用户的要求较高。
MATLAB/Simulink:MATLAB/Simulink是MathWorks公司开发的著名仿真软件,可以用于各种动态系统的建模与仿真。
它支持自定义模型库,用户可以根据需要创建自己的模型。
MATLAB/Simulink的优点是易学易用、模块丰富、功能强大,缺点是对于某些特定领域的模型库支持不够完善。
ETAP:ETAP是一款广受欢迎的电力系统仿真软件,由美国ETAP公司开发。
它支持电力系统的稳态和暂态仿真,具有强大的分析功能和广泛的设备模型库。
ETAP的优点是界面友好、操作简单、支持广泛,缺点是价格较高,且可能存在一定的学习曲线。
电力系统仿真软件在以下几个方面有广泛运用:动态模拟:通过对电力系统的动态模拟,我们可以研究不同运行条件下的系统性能,如故障恢复、负荷波动等。
稳态分析:稳态分析有助于我们了解电力系统的长期运行状态,优化系统配置,提高电力系统的稳定性。
电机启动:电机启动过程中可能会对电力系统产生较大冲击,通过仿真软件可以预测和评估不同启动方案对系统的影响。
我们将使用不同仿真软件对同一电力系统进行仿真,并对结果进行比较。
在动态模拟方面,PSS/E和MATLAB/Simulink均表现出较高的精度和速度,而ETAP在这方面略逊一筹。
在稳态分析方面,PSS/E和ETAP的结果相近,但MATLAB/Simulink在一些关键参数的模拟上存在一定误差。
各种电路仿真软件的分析与比较电路仿真软件是电子工程师和电路设计师的常用工具,它们可以帮助用户设计、分析和优化各种类型的电路。
市场上有许多不同的电路仿真软件可供选择,下面将对其中一些软件进行分析与比较。
1. MultisimMultisim是一款由National Instruments公司开发的强大的电路仿真工具。
它提供了图形化界面,使用户可以通过拖拽和连接电子元件来快速构建电路。
Multisim支持不同级别的仿真,包括直流、交流和时域仿真。
它还提供了电路布局、布线和生成BOM(Bill of Materials)的功能。
2. LTspiceLTspice是一款免费的电路仿真软件,由Linear Technology公司开发。
它以其快速、准确和稳定的仿真引擎而闻名。
LTspice支持电路的直流、交流和傅里叶分析。
它还提供可视化和波形分析工具来帮助用户分析电路性能。
LTspice提供了在线支持论坛,用户可以在这里获取技术支持和交流经验。
3.PSPICEPSPICE是一款由Cadence Design Systems开发的强大的电路仿真软件。
它提供了图形化界面,支持电路的直流、交流和时域仿真。
PSPICE 还具有傅里叶分析和混合信号仿真的能力。
它也支持从其他设计工具导入电路设计,并与Cadence的其他工具无缝集成。
4.TINATINA是一种经济实用的电路仿真和PCB设计软件,由DesignSoft公司开发。
TINA提供了丰富的电子元件库,用户可以通过简单的拖拽和连接来构建电路。
它支持直流、交流和时域仿真,并提供了实时波形分析和数字示波器的功能。
TINA还具有电路优化和布线功能,使其成为一种功能强大的工具。
5.OrCADOrCAD是由Cadence Design Systems开发的全面的电路设计和仿真解决方案。
它提供了图形化界面,支持直流、交流和时域仿真。
OrCAD还支持创建分析报告、自动布线和PCB设计的功能。
差分放大电路的pspice分析摘要:差分放大电路作为集成运算放大器的输入级电路.具有电路结构复杂、分析繁琐的特点,一直是模拟电子技术设计与分析中的难点。
PSPICE作为著名的电路设计与仿真软件,具有仿真速度快、精度高等优点。
本文应用PSPICE对差分放大电路的工作特性进行了较全面的仿真,利用PSPICE分析、研究了差分放大电路的时域响应、频率响应以及温度对其性能的影响关键词:差分放大电路PSpice 仿真分析引言PSPICE (Personal Simulation Program with IC Emphasis)是目前流行的EDA软件之一,相较其它EDA设计分析软件,其最大优势在于世界各大著名电子器件公司为它提供了几万种模拟和数字元件模型,使PSPICE的仿真结果更加真实并且十分接近实际电路的分析结果。
PSPICE用于电路仿真时,以源程序或图形方式输入,能自动进行电路检查,生成图表,模拟和计算电路。
它不仅可以对模拟电子线路进行不同输入状态的时间响应、频率响应、噪声和其他性能的分析优化,以使设计电路达到最优的性能指标,还可以分析数字电子线路和模数混合电路。
典型差分放大电路在模拟集成电路中,集成运算放大器是应用极为广泛的一种。
集成运算放大器是一种具有高电压增益、高输入电阻和低输出电阻的多级直接耦合放大电路,它的输入级一般是由BJT、JFET或MOSFET组成的差分式放大电路,其工作原理是利用差分放大电路的对称性来提高整个电路的共模抑制比和其它方面的性能,从而有效地抑制零点漂移。
但是差分电路结构复杂、分析繁琐,特别是其对差模输入和共模输入信号有不同的分析方法,难于理解,因而一直是模拟电子技术中的难点。
图1是一个典型的差分放大电路,其中Q1与Q2是一对NPN型的BJT差分对管,型号为Q2N2222。
Q3与Q4组成镜像电流源,其电流大小基本恒定(约为VDD-VEE/R1)。
恒流源的作用是充当有源负载,即利用其具有很高的交流电阻的特点作为Q1与Q2的发射极电阻下面利用PSPICE对差分放大电路的工作特性进行仿真研究:差分放大电路的原理图如图1。
第22卷 第2期 四川师范学院学报(自然科学版) 2001年6月 V ol.22 N o.2 Journal of Sichuan T eachers C ollege(Natural Science) Jun12001文章编号:100128220(2001)022*******PS pice在电子技术实验中的应用①陈元莉(四川师范学院物理系,四川南充 637002)摘 要:从PS pice的特点出发,阐述了在电子技术实验中引入PS pice仿真程序的思路和实践效果.用PS pice进行仿真实验,丰富了实验教学手段,达到了理想的实验教学效果.关键词:PS pice;电子技术;实验;电路分析中图分类号:TP304154 文献标识码:BPS pice是由PSPICE(Simulation Program with Intergraded Circuit Em phasis)发展而来的用于微机系列的通用电路仿真程序,它能进行模拟电路分析、数字电路分析和模数混合电路分析.它可以在设计制作实际电路前模拟电路的性能,根据电路的结构和元器件参数对电路进行仿真,能方便地随时调用元器件,不受数量、类型的限制,同时也不存在元器件的损坏问题.它还可以快速、方便、精确地评价电路设计的正确性,获得电路的技术指标,节省大量的时间和费用.同时,还能反应元器件的改变对电路所造成的影响,分析一些较难测量的电路特性,例如,噪声、杂波失真、频谱分析、器件和环境温度对电路的影响等,从而大大提高电路的设计质量.1 PS pice的主要优点(1)PS pice的元器件模型库提供了几千种常用的元器件,其中包括电阻、电容、电感、晶体管和各种集成电路,用户可直接调用,迅速地画出所需仿真的电路原理图.当然它也支持建模,用户可根据需要建立自己的元器件模型库,或对库中已有的元器件模型进行修改,供用户随时调用.(2)利用PS pice的图表功能,可对电路进行仿真测试,不仅可测试电路的静态工作点、放大倍数、输入输出电阻等参数,还可以描绘出模拟电路和数字电路中各测试点的波形图,观察元器件以及温度的变化对电路性能的影响(如饱和失真、截止失真、放大倍数的上升与下降等).(3)利用PS pice的仿真功能,还可以对那些用传统的实验方法难以进行或无法进行的实验进行仿真测试、观察,如电路的温度特性、容差、灵敏度、最坏情况分析等,从而可大大提高电路分析和设计的质量.(4)实用性强、仿真效果好.如果用Protel等软件仿真时,仿真的过程十分繁杂.而且在改变一个参数时,哪怕是一个电阻阻值的大小都需要重新建立网络表的连接,设置其它参数更为复杂.在PS pice中这种仿真是很容易实现的,它只需存一次盘、创建一次连接表,就能实现一个复杂电路的访真.(5)PS pice仿真系统中还为用户提供了极其方便的节点访问,用户只要在需要观测的节点处标上节点号,在仿真图中便可观测到它的“电压(或电流)-时间”图.同时,在仿真结果图中不仅为用户提供了诸如:加、减、乘、除等基本的数学运算,还提供了正弦、余弦、绝对值、对数、指数、平方差等基本的函数运算,这是其它软件无法比拟的.①收稿日期:2000-12-04作者简介:陈元莉(1966-),女,四川南部人,四川师范学院物理系讲师,主要从事电子技术方面教学与科研工作.(6)操作简单、易学.PS pice6.0以上版本全部采用菜单式结构,只要熟悉Windows 操作系统就很容易学会,利用鼠标和键盘热键一起操作,工作效率就会更高.即使没有参考书,用户只要具备一定的英语基础就可以通过操作很快掌握该软件.以下举例说明将PS pice 应用于电子技术实验中的具体思路及实践效果,所举例子均是在PS pice9.1学生版上实现的.2 PS pice 在电子技术实验中的具体应用2.1 模拟电路分析PS pice 可对各种模拟电路的性能指标和参数进行检测、分析,以下仅以射极偏置电路为例加以说明,其它模拟电路可参照例子进行检测、分析.2.1.1 测量电路的静态工作点,观察输入、输出波形测量放大倍数如图1(a )所示射极偏置电路,首先启动PS pice 的Schematics ,然后从元件库中找出所需元件,画出电路图,通过E lectrical Rule Check 检查电路无误后,启动测量静态工作点功能,马上就可以得到该电路的各点静态工作电压和电流值.(如图1中(b )、(c )图).若输入电压V i =10mV ,则经过电路仿真,可观察到输入、输出波形图,使用PS pice 提供的运算功能,可得到放大倍数约为-130倍.(a )射极偏置电路 (b )静态电压的测量 (c )静态电流的测量 图1 静态工作点的测量Fig.1 Measuring the static w ork point2.1.2 观察静态工作点变化对放大电路性能的影响电路如图1所示,取R e =700Ω,R e =1kΩ,R e =3k Ω三个不同的值,通过仿真得不同的静态电流IC 和不同的输出波形如图2所示,由仿真波形可知,只有Re =1kΩ时工作点设置合适,其它两种情况工作点不是偏高就是偏低,输出波形出现了明显的失真.(a )不同Re 下的静态IC (b )不同Re 下的输出波形 图2 静态工作点对电路性能的影响Fig.2 Circuit function varying with static w ork points 481 四川师范学院学报(自然科学版) 2001年2.1.3 观察环境温度变化对放大器工作性能的影响对图1所示电路,改变环境温度,测量不同温度下的输出电压如图3所示,由仿真波形可看出,随着温度的升高,放大电路放大倍数将下降.图3 温度变化对电路性能的影响 Fig.3 Circuit function varying with tem perature 2.1.4 测量放大电路的幅频特性和相频特性对图1所示电路,采用交流电压频率扫描,可得该电路的幅频特性和相频特性如图4所示.(a )幅频响应 (b )相频响应 图4 幅频特性和相频特性的测量Fig.4 Measuring v -f and p -f curve2.2 数字电路分析PS pice 可对各种数字电路的性能指标和参数进行检测、分析,以下仅以由555集成电路构成的多谐振荡器为例子加以说明,其它数字电路参照下述例子进行检测、分析.2.2.1 测量电路各点的波形及参数图5为由555集成电路构成的多谐振荡器,首先启动PS pice 的Schematics ,然后从元件库中找出所需元件,画出电路图,通过E lectrical Rule Check 检查无误后,即可启动仿真功能,得到所需各点波形.从(b )图所示波形可以观察到电容C 2上的充放电情况,同时从输出方波可得到输出电压的幅度、周期、占空比等一系列参数值.2.2.2 测量电路参数变化对输出波形的影响由多谐振荡器的工作原理可知,要改变输出波形的周期,必须调节电容C 2的大小,当C 2=0.05μF 时,其输出波形如图6所示,由图中可清楚观察到C 2减小则周期缩短;要改变占空比,必须调节R 1和R 2的阻值,当R 1=4kΩ时,其输出波形的占空比将明显变大.581 第22卷第2期陈元莉:PS pice 在电子技术实验中的应用 (a )多谐振荡器原理图 (b )输出端及电容上的波形 图5 数字电路波形测量Fig 15 Measuring waveform of digitalcircuit图6 C2变化对输出波形周期的影响Fig.6 Cycle of the output waveform varying with C22.3 提高电子电路设计能力努力提高学生电子电路设计能力无疑是很重要的,利用PS pice 的仿真功能对学生设计能力的提高有着非常显著的作用.在如图1所示电路中,在保证电路输出信号不失真的情况下,如何确定R c 的值才能使电路放大倍数最大?利用PS pice 仿真,对R c 的阻值进行扫描分析,则能得到R c 取不同值时放大倍数的比较图,从中得出R c =4.1kΩ时放大倍数最大.3 结束语在模拟电路和数字电路这两门基础课实验中,有很多验证性实验,其主要目的是为了让学生通过做实验,进一步加强和巩固所学知识,形成一定的感性认识.对于这类实验,传统的作法是,学生通过搭接电路,配合各种仪器进行测量,得出所需参数或波形,然后进行分析.采用传统的实验方法,需耗费大量的时间,而往往又达不到理想的效果,如果采用PS pice 来做这类验证性实验,将大大缩短实验时间,并能达到较理想的实验效果.对于电子电路的设计实验,通常的做法是,学生先按照技术指标的要求设计好原理图,计算并选取合适的参数,然后领取所需器件,在实验面包板上进行电路的搭接和功能调试.在调试过程中,须反复调换元件,反复测量性能指标,往往是耗费了大量时间和精力,却很难收到预期的实验效果.利用PS pice ,就可以根据设计好的原理图先进行仿真测量,根据仿真效果,不断调节元器件的值,直到达到所需技术指标后,再在实验面包板上进行电路的搭接与功能调试.采用PS pice 的仿真功能,将大大提高电路设计的工作效率,收到非常好的实验效果.681 四川师范学院学报(自然科学版) 2001年当然,仿真实验并不可能完全取代实际动手进行实验测量的效用,况且有的实验并不适合用计算机进行仿真.因此,只有多种实验教学手段并用,优势互补,才能取得较好的实验效果.参考文献:[1]龙 雷.PS pice (V4.02)电路模拟软件使用手册[M].北京:海洋出版社,1992.[2]阎 石.数字电子技术基础[M].北京:高等教育出版社,1997.Application of PSpice in the Experiment of E lectronic T echnologyCHEN Y uan 2li(Dept.of Physics ,S ichuan T eachers C ollege ,Nanchong 637002,China )Abstract :From the characteristic of PS pice s oftware ,the idea and practice results of using PS pice in the experiment of electronic technology are discussed.D oing simulation experiment by PS pice ,the experiment teaching method is abounded ,and the optimal experiment teaching effect can been obtained.K ey w ords :PS pice ;electronic technology ;experiment ;circuit analyses781 第22卷第2期陈元莉:PS pice 在电子技术实验中的应用。
PSPICE软件具有强大的电路图绘制功能、电路模拟仿真功能、图形后处理功能和元器件符号制作功能,以图形方式输入,自动进行电路检查,生成图表,模拟和计算电路。
它的用途非常广泛,不仅可以用于电路分析和优化设计,还可用于电子线路、电路和信号与系统等课程的计算机辅助教学。
与印制版设计软件配合使用,还可实现电子设计自动化。
被公认是通用电路模拟程序中最优秀的软件,具有广阔的应用前景。
这些特点使得PSPICE受到广大电子设计工作者、科研人员和高校师生的热烈欢迎,国内许多高校已将其列入电子类本科生和硕士生的辅修课程。
电路设计软件有很多,它们各有特色。
如Protel和Tango,它对单层/双层电路板的原理图及PCB图的开发设计很适合,而对于布线复杂,元件较多的四层及六层板来说ORCAD更有优势。
但在电路系统仿真方面,PSPICE可以说独具特色,是其他软件无法比拟的,它是一个多功能的电路模拟试验平台,PSPICE软件由于收敛性好,适于做系统及电路级仿真,具有快速、准确的仿真能力。
(1)图形界面友好,易学易用,操作简单
由Dos版本的PSPICE到Windows版本的PSPICE,使得该软件由原来单一的文本输入方式而更新升级为输入原理图方式,使电路设计更加直观形象。
PSPICE 6.0以上版本全部采用菜单式结构,只要熟悉Windows操作系统就很容易学,利用鼠标和热键一起操作,既提高了工作效率,又缩短了设计周期。
即使没有参考书,用户只要具备一定的英语基础就可以通过实际操作很快掌握该软件。
(2)实用性强,仿真效果好
在PSPICE中,对元件参数的修改很容易,它只需存一次盘、创建一次连接表,就可以实现一个复杂电路的仿真。
如果用Protel等软件进行参数修改仿真,则过程十分繁琐。
在改变一个参数时,哪怕是一个电阻阻值的大小都需要重新建立网络表的连接,设置其他参数更为复杂。
(3)功能强大,集成度高
在PSPICE内集成了许多仿真功能,如:直流分析、交流分析、噪声分析、温度分析等,用户只需在所要观察的节点放置电压(电流)探针,就可以在仿真结果图中观察到其“电压(或电流)-时间图”。
而且该软件还集成了诸多数学运算,不仅为用户提供了加、减、乘、除等基本的数学运算,还提供了正弦、余弦、绝对值、对数、指数等基本的函数运算,这些都是其他软件所无法比拟的。
另外,用户还可以对仿真结果窗口进行编辑,如添加窗口、修改坐标、叠加图形等,还具有保存和打印图形的功能,这些功能都给用户提供了制作所需图形的一种快捷、简便的方法。
因此,Windows版本的PSPICE更优于Dos版本的PSPICE,它不但可以输入原理图方式,而且也可以输入文本方式。
无疑是广大电子电路设计师的好帮手。
Pspice的缺点
不能导出所求值的表达式。
没有解题过程,只有图像,无法知道运算是否正确Pspice为英文程序,有些操作比较困难。
