低压三相四线电能计量装置错误连接线分析和判断低压三相四线电能计量装置是用于测量低压三相四线电能的设备，它的精度、可靠性和安全性对于电力系统的正常运行至关重要。
如果该设备错误连接线，将导致电能计量错误，甚至造成安全隐患。
因此，及时发现和排除错误连接线是电力系统维护和管理的重要任务。
本文将从错误连接线的原因、表现和应对措施等方面展开分析和判断。
一、错误连接线的原因错误连接线的原因非常多样化，主要包括以下几个方面：1.电缆接头或插头接触不良。
2.线路过载或短路，导致连接线烧损。
3.操作人员误判电源柜端子，将三相电线连接到错误的电源柜端子上。
4.操作人员误接三相电线的相序。
5.操作人员误将中性线与地线连接而导致相位错乱等。
以上原因都是由于操作人员的疏忽或者电力设备自身问题导致的。
出现这些问题后，将会引起明显的错误测量和计量数据。
1.电能计量表示值异常：低压三相四线电能计量装置的计量精度高，因此在正确连接线的情况下，其显示值应该非常接近实际值，即误差非常小。
但在错误连接线的情况下，显示值将会出现异常，误差明显。
2.三相电压或电流不平衡：在正常情况下，三相电压或电流应该平衡，而在错误连接线的情况下，往往会导致三相电压或电流不平衡。
这是由于三相电压或电流相位错乱，导致测量出的电能值错误。
3.电器设备损坏：错误连接线可能会导致电器设备受损或故障。
如果在错误连接线的情况下，某些电线过载或短路，将会导致电器设备受损或故障。
以上表现都是错误连接线的明显表现，应当引起操作人员的重视。
当发现错误连接线的情况时，应立即采取措施进行排除。
经验表明，以下措施可以有效解决错误连接线问题：1.检查接线是否正确：如果检查到接线错误，应当立即进行更正。
2.检查电器设备是否受损：如果检查到电器设备受损，应当采取相应措施进行维修或更换。
3.用万用表进行检测：使用万用表可以快速检测出连接线错误，以便确定是否需要进行更正。
4.翻看电力设备的相关手册：电力设备的相关手册中通常会有正确连接线的示意图，可以作为排除错误连接线问题的参考。
电能计量装置错误接线判断与分析【摘要】电能计量装置错误的接线将会直接影响计量用电的精确性，本文以三相二元件接线为例针对用电计量装置接线错误的判断进行分析。
【关键词】电能表；错误接线；判断；反接电能计量装置作为供电企业计收电量的重要工具，它的准确与否直接关系到供用电双方的经济利益，随着社会用电量日益增多，电能计量装置的准确性越来越受到人们重视。
因电能表本身精确度的超差，一般造成电能表的误差可以很少，但因电能表的接线错误会导致整套计量装置少计、不计或反记的误差，将给供用电双方带来极大的经济损失。
因此，为了保证电能计量装置的准确性，电能表必须做到接线正确，确保电能表在正确的接线状态下计量电量。
电能表的测量电路是由其端钮盒中的铜接头引入的，电流线路输入相电流，电压线路输入线电压。
下面以三相二元件接线为例介绍电能表原理接线图和向量图。
1 电能表正确接线在三相三线制电路中，不论对称与否，都可以采用两个功率表的方法测量三相功率，称为二瓦计法。
下图是一种三相二元件接线方式，使线电流从*端分别流入两个功率表的电流线圈，它们的电压线圈的非*端共同接到非电流线圈所在的第三条端线上，两个功率表读数的代数和为三相三线制中电路吸收的平均功率。
设两个功率表的读书分别用P1和P2表示，则有P1=Re[ab*a*]，P2=Re[cb*c*]，所以P1+P2=Re[ab*a*+cb*c*]=Uab*Ia*cos（）+Ucb*Ic*cos（）=UIcos2 电能表错误接线分析电能表的错误接线（包括断线）造成输入量的错误，将会导致电能表数的不正确，从而使电能计量失准。
电能表错误接线的种类很多，一般包括：电压、电流回路短路或断路；电压、电流互感器极性接反；电能表的电压、电流元件相位错误等等。
下面就几种常见的情况进行分析说明。
2.1 电压回路断线假设a相电压回路断线，则测量第一元件，有Uab=0，P=P1+P2=Re[ab*a*+cb*c*]=Ucb*Ic*cos（）=（/2）UIcos+（1/2）UIsin将计算结果与电能表正常示数值比较，少计量一相电量，电压回路缺相造成电能表示数与正常值有一定的差距。
低压三相四线电能计量装置错误连接线分析和判断低压三相四线电能计量装置是一种重要的电能计量设备，通常被用于对低压电网中的电能进行计量。
但是，在实际应用过程中，由于操作不规范或者其它原因，可能会出现错误的连接，从而影响到设备的正常工作和计量精度。
本文将会对低压三相四线电能计量装置的错误连接线进行分析和判断。
低压三相四线电能计量装置一般由电压互感器、电流互感器、三相四线电能表和配电箱等组成。
这些部件都有特定的接线方法，正确的连接方式可以确保设备正常工作和计量精度。
当这些部件的接线发生错误时，可能会导致电能计量装置无法正常工作，甚至导致计量精度大幅降低。
错误连接线的判断方法：1. 对比装置说明书：在进行接线之前，应当认真阅读电能计量装置的说明书，确认每个部件的正确接线方法，以免错误连接。
3. 逐一排除法：对电能计量装置的每一个部件进行逐一排查，以确定是否存在错误连接或接线不良的情况。
1. 连接绝缘带的位置不对：有时候，在连接电缆时，绝缘带的位置可能会连接到器件的导电部分上，导致电路短路，应当及时更换正确的绝缘带。
2. 连接头未必负：在连接电线时，连接头必须正确接地，否则可能会导致电器短路。
应当注意检查连接头的负极性。
3. 接线处错位放置：在连接电器时，应该注意每根电线与器件接触的位置，以确保电路正确连接。
4. 电缆长度不符合要求：由于低压电能计量装置需要计量的电压和电流比较小，而电缆的长度和其电感系数成正比，电缆长度过长可能会导致电流损失和测量误差增加，应当根据实际情况选择更合适的线缆。
错误连接线对电能计量装置的影响：错误的连接方式可能会导致电能计量装置失效，得到的计量数据不准确。
在严重情况下，可能会导致短路或者火灾等安全事故发生。
因此，在使用低压三相四线电能计量装置时，应当认真阅读说明书、检查配线图、逐一排除错误连接，保证设备正常工作和计量精度。
同时，使用电能计量装置的人员应具备相应的电力知识和正确的操作技能，确保安全使用。
低压三相四线电能计量装置错误连接线分析和判断一、引言低压三相四线电能计量装置是电力系统中用于对电能进行计量和监测的重要设备。
正确的连接线对于电能计量的准确性和可靠性至关重要。
由于各种原因，有时会出现错误的连接线，导致电能计量出现异常甚至错误。
对于低压三相四线电能计量装置错误连接线的分析和判断显得十分重要。
二、错误连接线的原因分析1. 人为失误人为失误是导致错误连接线的主要原因之一。
在安装和维护过程中，操作人员可能由于疏忽大意或者不熟悉设备操作流程，错误地连接了计量装置的线路。
将A相接到了B相的端子上，将B相接到了C相的端子上，导致了线路的错误连接。
2. 设备故障设备故障也是导致错误连接线的原因之一。
如果计量装置的插头、端子等零部件出现了损坏或者老化问题，可能会导致连接线接触不良或者断路现象，从而导致错误连接线的出现。
3. 环境影响环境因素也会对连接线造成影响。
设备安装位置不当、工作环境湿度大、温度变化较大等都可能导致连接线的腐蚀、断裂等问题，进而产生错误的连接线。
4. 维修错误在设备维修过程中，如果维修人员操作不当，可能会导致连接线错误。
在更换设备零部件时，未按照正确的顺序连接线，或者没有正确地连接线固定，都可能导致错误连接线的产生。
5. 设计缺陷在一些情况下，设备本身存在设计缺陷，可能会导致连接线错误。
计量装置的插头设计不合理，易于误接线；端子标识不清晰，容易造成误操作等。
三、错误连接线的判断方法1. 监测报警现代的低压三相四线电能计量装置通常会设置监测报警功能，一旦发现连接线错误，会立即产生报警信号。
这是最直接、最有效的判断错误连接线的方法之一。
通过监测报警，操作人员可以及时发现问题并进行处理。
2. 电能计量数据异常错误连接线可能会导致电能计量数据出现异常。
通过对计量数据的定期分析和比对，可以发现异常数据并进行错误连接线的判断。
3. 线路自检设备通常也会提供线路自检功能，操作人员可以通过对设备进行线路自检，判断连接线是否正确。

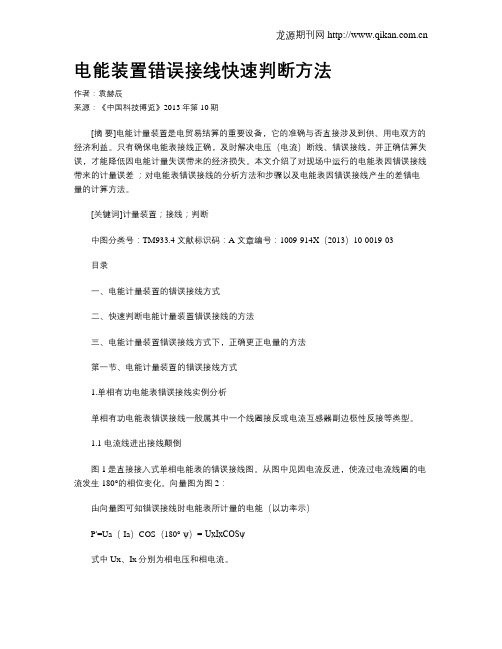

电能装置错误接线快速判断方法作者：袁赫辰来源：《中国科技博览》2013年第10期[摘要]电能计量装置是电贸易结算的重要设备，它的准确与否直接涉及到供、用电双方的经济利益。
只有确保电能表接线正确，及时解决电压（电流）断线、错误接线，并正确估算失误，才能降低因电能计量失误带来的经济损失。
本文介绍了对现场中运行的电能表因错误接线带来的计量误差；对电能表错误接线的分析方法和步骤以及电能表因错误接线产生的差错电量的计算方法。
[关键词]计量装置；接线；判断中图分类号：TM933.4 文献标识码：A 文章编号：1009-914X（2013）10-0019-03目录一、电能计量装置的错误接线方式二、快速判断电能计量装置错误接线的方法三、电能计量装置错误接线方式下，正确更正电量的方法第一节、电能计量装置的错误接线方式1.单相有功电能表错误接线实例分析单相有功电能表错误接线一般属其中一个线圈接反或电流互感器副边极性反接等类型。
1.1 电流线进出接线颠倒图1是直接接入式单相电能表的错误接线图。
从图中见因电流反进，使流过电流线圈的电流发生180°的相位变化。
向量图为图2：由向量图可知错误接线时电能表所计量的电能（以功率示）P'=Ua（-Ia）COS（180°-ψ）=-UxIxCOSψ式中Ux、Ix分别为相电压和相电流。
由上式可知电能表反转，乘以-1即为实际电度值，但表反转将产生3%以上的负误差。
1.2 电压线圈首尾端反接图3是经电流互感器接入单相电能表的错误接线图。
从图中可见，电压线圈首尾接错，使电压线圈首尾两端承受电压Una（即-Ua）。
画出向量图图4：电能表的功率为：P'=（-Ua）IaCOS（180°-ψ）=-UxIxCOSψ由此可见单相电能表的电压线圈和电流线圈只要其中任何一只线圈接反，表就要倒转。
因此纠正单相电能表的错误接线也比较简单，只要将其中一只线圈首尾端颠倒，表即可正转。
低压三相四线电能计量装置错误连接线分析和判断电能计量装置是电力系统中必不可少的设备之一。
然而，在现实生产中，由于人员操作不当、设备故障、配电系统改造等原因，电能计量装置的连线错误情况时有发生。
其中，低压三相四线电能计量装置错误连接线是一种比较常见的问题。
下面将从错误连接线的原因、影响和解决方法三个方面进行分析和判断。
一、错误连接线的原因1、现场施工疏忽在电气设备安装、改造和维修过程中，有时候为了简单快捷，施工人员可能会选择不按照规定的接线方式进行连线，导致出现错误连接线的情况。
2、设备故障引起在设备本身存在故障的情况下，电能计量装置也会出现误差，而且可能会引起错误连接线。
例如，接线端子松动、连接线路短路、计量装置内部部件损坏等。
3、电气工程改造在电气工程改造过程中，可能会涉及到现有设备的移位、重新接线或更换，如果在改造过程中没有按照原有接线方式进行连线，则也会引起错误连接线。
1、计量误差增大错误连接线会导致电能计量装置的工作出现误差，进而产生计量误差。
这种误差可能是累积误差，也可能是单次测量误差。
误差的增大会导致电能计量不准确，进而影响到用户的用电量计量和电费计算。
2、计量装置故障错误连接线在一定程度上会影响计量装置的正常工作，还可能引起设备故障，如果不及时处理，就会给设备带来更严重的影响，甚至影响电力系统的安全运行。
1、查明原因，重新接线发现错误连接线后，首先要查明具体原因，了解接线方式和接线要求，然后重新按照规定的接线方式进行接线，保证接地可靠、保护完好。
2、加强施工管理，质量控制加强施工管理是避免出现错误连接线的关键，严格执行电气设备施工规定，对施工过程进行质量控制，保证按照标准规定接线。
3、定期检查维护定期检查和维护电能计量装置的连线状态，及时发现和处理错误连接线，确保计量装置的正常工作。
总之，低压三相四线电能计量装置错误连接线是一种常见的设备故障，对电力系统的安全稳定运行有重要影响。
因此，应加强施工管理，保证设备按照规定标准进行接地，同时定期检查维护设备，确保电气设备的正常运行。

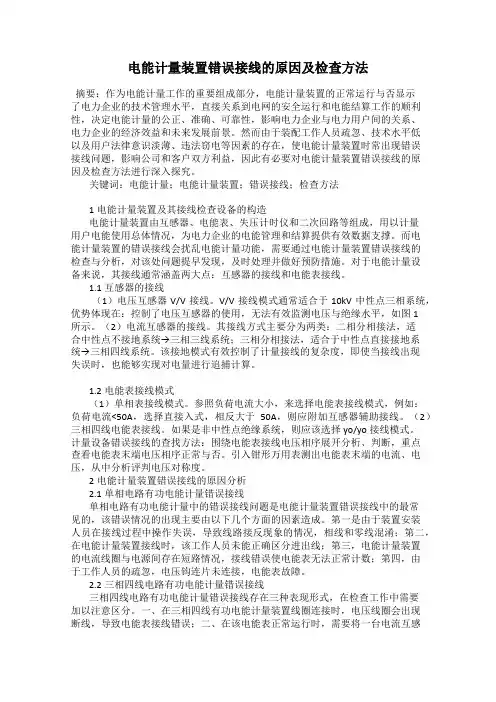

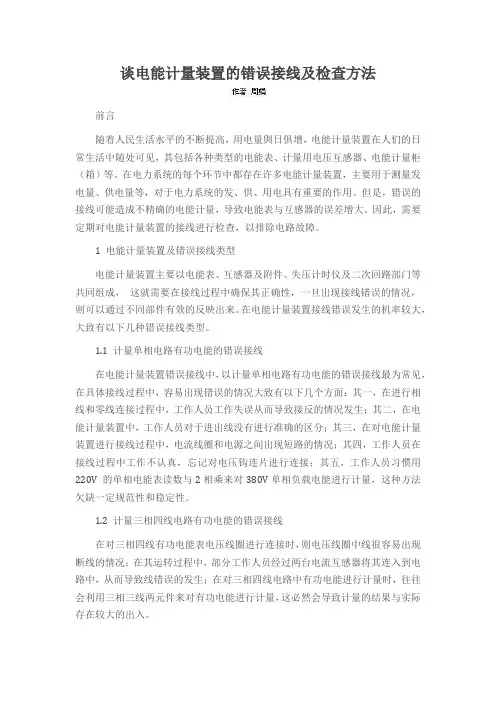

电能计量装置错误接线的原因及检查方法摘要：作为电能计量工作的重要组成部分，电能计量装置的正常运行与否显示了电力企业的技术管理水平，直接关系到电网的安全运行和电能结算工作的顺利性，决定电能计量的公正、准确、可靠性，影响电力企业与电力用户间的关系、电力企业的经济效益和未来发展前景。
然而由于装配工作人员疏忽、技术水平低以及用户法律意识淡薄、违法窃电等因素的存在，使电能计量装置时常出现错误接线问题，影响公司和客户双方利益，因此有必要对电能计量装置错误接线的原因及检查方法进行深入探究。
关键词：电能计量；电能计量装置；错误接线；检查方法1电能计量装置及其接线检查设备的构造电能计量装置由互感器、电能表、失压计时仪和二次回路等组成，用以计量用户电能使用总体情况，为电力企业的电能管理和结算提供有效数据支撑。
而电能计量装置的错误接线会扰乱电能计量功能，需要通过电能计量装置错误接线的检查与分析，对该处问题提早发现，及时处理并做好预防措施。
对于电能计量设备来说，其接线通常涵盖两大点：互感器的接线和电能表接线。
1.1互感器的接线（1）电压互感器V/V接线。
V/V接线模式通常适合于10kV中性点三相系统，优势体现在：控制了电压互感器的使用，无法有效监测电压与绝缘水平，如图1所示。
（2）电流互感器的接线。
其接线方式主要分为两类：二相分相接法，适合中性点不接地系统→三相三线系统；三相分相接法，适合于中性点直接接地系统→三相四线系统。
该接地模式有效控制了计量接线的复杂度，即使当接线出现失误时，也能够实现对电量进行追捕计算。
1.2电能表接线模式（1）单相表接线模式。
参照负荷电流大小，来选择电能表接线模式，例如：负荷电流<50A，选择直接入式，相反大于50A，则应附加互感器辅助接线。
（2）三相四线电能表接线。
如果是非中性点绝缘系统，则应该选择yo/yo接线模式。
计量设备错误接线的查找方法：围绕电能表接线电压相序展开分析、判断，重点查看电能表末端电压相序正常与否。

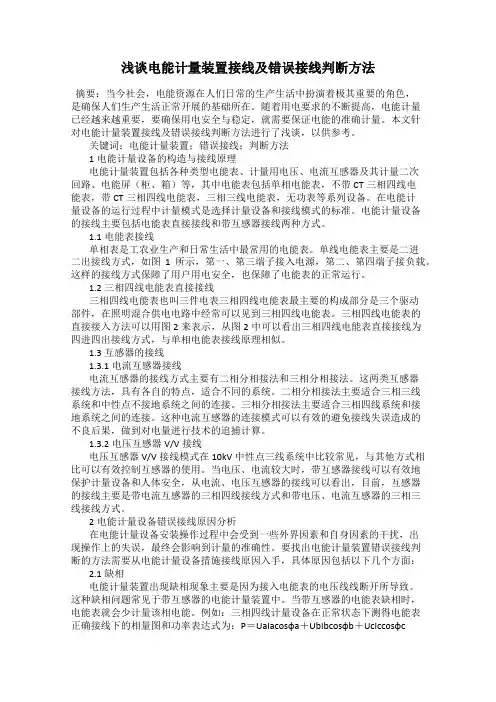

浅谈电能计量装置接线及错误接线判断方法摘要：当今社会，电能资源在人们日常的生产生活中扮演着极其重要的角色，是确保人们生产生活正常开展的基础所在。
随着用电要求的不断提高，电能计量已经越来越重要，要确保用电安全与稳定，就需要保证电能的准确计量。
本文针对电能计量装置接线及错误接线判断方法进行了浅谈，以供参考。
关键词：电能计量装置；错误接线；判断方法1电能计量设备的构造与接线原理电能计量装置包括各种类型电能表、计量用电压、电流互感器及其计量二次回路、电能屏（柜、箱）等，其中电能表包括单相电能表，不带CT三相四线电能表，带CT三相四线电能表，三相三线电能表，无功表等系列设备。
在电能计量设备的运行过程中计量模式是选择计量设备和接线模式的标准。
电能计量设备的接线主要包括电能表直接接线和带互感器接线两种方式。
1.1电能表接线单相表是工农业生产和日常生活中最常用的电能表。
单线电能表主要是二进二出接线方式，如图1所示，第一、第三端子接入电源，第二、第四端子接负载。
这样的接线方式保障了用户用电安全，也保障了电能表的正常运行。
1.2三相四线电能表直接接线三相四线电能表也叫三件电表三相四线电能表最主要的构成部分是三个驱动部件，在照明混合供电电路中经常可以见到三相四线电能表。
三相四线电能表的直接接入方法可以用图2来表示，从图2中可以看出三相四线电能表直接接线为四进四出接线方式，与单相电能表接线原理相似。
1.3互感器的接线1.3.1电流互感器接线电流互感器的接线方式主要有二相分相接法和三相分相接法。
这两类互感器接线方法，具有各自的特点，适合不同的系统。
二相分相接法主要适合三相三线系统和中性点不接地系统之间的连接。
三相分相接法主要适合三相四线系统和接地系统之间的连接。
这种电流互感器的连接模式可以有效的避免接线失误造成的不良后果，做到对电量进行技术的追捕计算。
1.3.2电压互感器V/V接线电压互感器V/V接线模式在10kV中性点三线系统中比较常见，与其他方式相比可以有效控制互感器的使用。

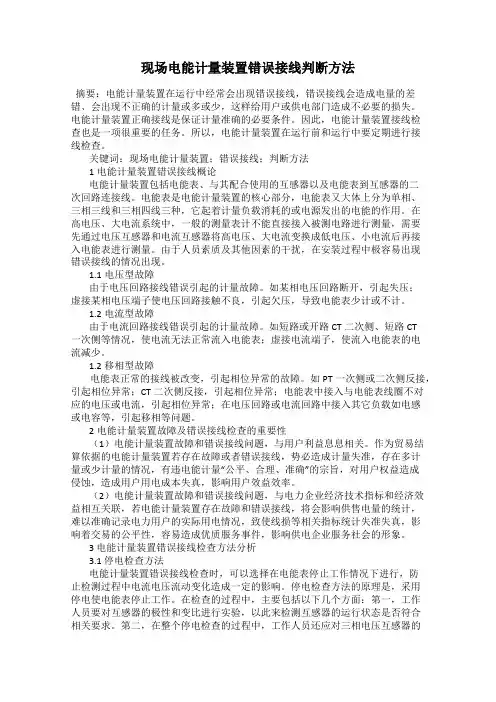

现场电能计量装置错误接线判断方法摘要：电能计量装置在运行中经常会出现错误接线，错误接线会造成电量的差错、会出现不正确的计量或多或少，这样给用户或供电部门造成不必要的损失。
电能计量装置正确接线是保证计量准确的必要条件。
因此，电能计量装置接线检查也是一项很重要的任务。
所以，电能计量装置在运行前和运行中要定期进行接线检查。
关键词：现场电能计量装置；错误接线；判断方法1电能计量装置错误接线概论电能计量装置包括电能表、与其配合使用的互感器以及电能表到互感器的二次回路连接线。
电能表是电能计量装置的核心部分，电能表又大体上分为单相、三相三线和三相四线三种，它起着计量负载消耗的或电源发出的电能的作用。
在高电压、大电流系统中，一般的测量表计不能直接接入被测电路进行测量，需要先通过电压互感器和电流互感器将高电压、大电流变换成低电压、小电流后再接入电能表进行测量。
由于人员素质及其他因素的干扰，在安装过程中极容易出现错误接线的情况出现。
1.1电压型故障由于电压回路接线错误引起的计量故障。
如某相电压回路断开，引起失压；虚接某相电压端子使电压回路接触不良，引起欠压，导致电能表少计或不计。
1.2电流型故障由于电流回路接线错误引起的计量故障。
如短路或开路CT二次侧、短路CT一次侧等情况，使电流无法正常流入电能表；虚接电流端子，使流入电能表的电流减少。
1.2移相型故障电能表正常的接线被改变，引起相位异常的故障。
如PT一次侧或二次侧反接，引起相位异常；CT二次侧反接，引起相位异常；电能表中接入与电能表线圈不对应的电压或电流，引起相位异常；在电压回路或电流回路中接入其它负载如电感或电容等，引起移相等问题。
2电能计量装置故障及错误接线检查的重要性（1）电能计量装置故障和错误接线问题，与用户利益息息相关。
作为贸易结算依据的电能计量装置若存在故障或者错误接线，势必造成计量失准，存在多计量或少计量的情况，有违电能计量“公平、合理、准确”的宗旨，对用户权益造成侵蚀，造成用户用电成本失真，影响用户效益效率。
第一章电能计量装置计量准确要素一、选择正确的计量方式（一）变压器中性点接地方式1中性点有效接地系统中性点有效接地系统指变压器中性点直接接地，也称中性点直接接地系统，目前我国低压220V、110kV、220kV、330kV、500kV、1000kV等电压等级主要采用中性点有效接地系统，其接线方式如下：2中性点绝缘系统中性点绝缘系统指变压器中性点不接地，在我国6kV 和10kV电压等级多采用中性点绝缘系统，其接线方式如下：3中性点谐振接地系统中性点谐振接地系统指变压器中性点经消弧线圈（高阻抗）接地，在我国35kV多采用谐振接地系统，其接线方式如下：4经电阻接地系统经电阻接地系统指变压器中性点经过电阻接地，目前较少采用。
（二）电能计量方式与中性点接地方式电能计量计量方式与电力系统中性点接地方式密切相关，计量方式不合理，会带来较大的线路附加计量误差。
1.中性点绝缘系统电能计量装置应采用三相三线电能计量方式。
采用三相三线接线计量时，电能表测量功率c cb a ab i u i u p +='， 无论负载对称与否0=++c b a i i i ，线路附加计量误差：%0%100)()(%100)()(%100])([)(%100)()(%100'(%)00=⨯+++-+=⨯+++---+=⨯+++--+-+=⨯++++-+=⨯-=cc b b a a c cb a ab c cb a ab c c b b a a c c c b a b a a c cb a ab c c b b a a c c c a b a a c cb a ab c c b b a a c c b b a a c cb a ab i u i u i u i u i u i u i u i u i u i u i u i u i u i u i u i u i u i u i u i u i i u i u i u i u i u i u i u i u i u i u i u i u p p p r 从以上分析可以看出，无论负载对称与否，测量功率和负载功率依然保持一致，因此无任何线路附加计量误差。
2.中性点有效接地系统电能计量装置应采用三相四线电能计量方式。
三相四线电路的负载功率c c b b a ai u i u i u p '+'+'=02.1用三相四线计量对于中性点有效接地系统，无论负载是否对称，电源侧电压和负载侧电压始终不会发生位移，c c b b aa o o u u u u u u u '='='==',,,0； 负载功率c cb b a ac c b b a ai u i u i u i u i u i u p ++='+'+'=0 线路附加计量误差：%00.0%100)()(00=⨯++++-++=-'=cc b b a a c c b b a a c c b b a a i u i u i u i u i u i u i u i u i u p p p r 从以上分析可以看出，中性点有效接地系统采用三相四线计量方式，无任何附加线路计量误差。
2.2用三相三线计量对于中性点有效接地系统，有电流表达式n c b a i i i i =++，)(c a n b i i i i +-=，同理负载功率c c b b a a c c b b a ai u i u i u i u i u i u p ++='+'+'=0。
%100%100][)(%100])([)(%100)()(%100'(%)00⨯++-=⨯++++-+=⨯+++--+-+=⨯++++-+=⨯-=cc b b a a b n c c b b a a n b c cb a ab c cb a ab c c b b a a c c c a n b a a c cb a ab c c b b a a c c b b a a c cb a ab i u i u i u u i i u i u i u i u i u i u i u i u i u i u i u i u i i i u i u i u i u i u i u i u i u i u i u i u i u p p p r 用有效值表示如下：c c c b b b a a a n b n b I U I U I U I U I U r ϕϕϕcos cos cos ),cos(++-=••由此可见，中性点有效接地系统采用三相三线电能计量方式，将不能计量),cos(••n b n b I U I U ，将产生线路附加计量误差,附加计量误差的大小不仅与电压Ub 、In 大小有关，还与二者之间夹角的余弦值有关。
3.谐振接地系统电能计量装置应根据中性点不平衡电流的大小，采用三相三线电能计量方式或三相四线电能计量方式，一般情况下，贸易结算电能计量装置且年平均中性点电流（至少每季测量1次）大于%1.0n I （额定一次电流）时，应采用三相四线电能计量方式。
（二）电能表、互感器经检定合格；（三）抄见倍率和现场实际的倍率一致；（四）根据计量方式正确选择电能表，如高压三相四线制计量方式，应选择3*1.5（6）A ，3*100/57.7V 的电能表；（五）电压与电流互感器分别接在电力变压器不同侧的，电能表电压回路未接到相应的母线电压互感器二次上。
如：Y/△变压器的35Kv 侧计量装置，本应接入35Kv侧的电压和电流，如果不同侧，接入35Kv 侧电流，电压取自10Kv,此时有30°的相位差，将带来较大的计量误差。
实际功率））ϕϕ-30cos(30cos(C CB A AB 0︒++︒=I U I U P电能表测量功率ϕϕcos 60cos('C cb A ab I U I U P ++︒=）由上可以看出，接入不同侧后电能表的测量功率和实际功率不一致，因此将带来计量误差。
（六）电流互感器或电压互感器二次回路的实际负荷应保证在额定值的25-100%之间。
（七）电压互感器二次回路电压降应满足要求；（八）根据《重庆市电力公司电能计量装置通用设计标准》要求，计量用电压互感器或电流互感器应采用专用二次绕组或专用互感器。
（二次负荷降低，达到降低互感器合成误差的目的）（九）电能表接线正确。
第二章电能计量装置的停电检查实际工作中，计量装置的错误接线花样百出，除互感器二次开路、短路、熔丝断路等明显造成计量不准确外，还有一些常见的错误，电流和电压相别错误，电流互感器和电压互感器极性反接等等。
停电检查主要是新安装和更换互感器后，在一次侧停电时，对互感器、二次接线、电能表接线等按接线图纸进行检查。
通电前务必核对，防止PT短路或接地，CT二次侧开路，以免引发安全事故。
1、电流互感器变比、极性检查2、电压互感器接线组别检查。
3、二次接线导通和接线端子核对4、电能表的接线检查等。
5、检查二次回路对地绝缘。
第三章电能计量装置的带电接线检查一、双钳相位伏安表的使用方法（一）DK-45H双钳相位伏安表1.功能既可测量二次电压、二次电流的大小，还可测量二次电压和二次电压、二次电压和二次电流、二次电流和二次电流之间的相位，双钳相位伏安表和电流卡钳示意图见图：图：双钳相位伏安表示意图2测量方法将红色和黑色测试导线的一端，按红黑两种颜色对应插入双钳相位伏安表上标有“U1”或“U2”的红色和黑色插孔内，将电流卡钳连线的另一端，插入双钳相位伏安表上标有“I2”、“I1”的插孔内。
应注意的是：测量相位时U1和I2是一组。
2.1电流的测量将相位表的旋钮开关旋转至相应的电流档；将电流卡钳卡住电流线，显示窗口上的数值就是该电流回路的电流值。
注：为防止过载烧坏仪器，电流档最好先选择10A档，最后根据测量电流的大小选择合适的电流档位。
2.2电压的测量将双钳相位伏安表的旋钮开关旋转至相应的电压档（一般情况下，测量低压三相四线电能计量装置电压，电压档位应选择在500V档，测量高压电能计量装置二次电压，电压档位宜选择在200V档。
将红笔（正极）和黑笔（负极）分别接触电源的某一相线和地线，此时测量的电压就是该相线的相电压值；如果要测线电压（如Uab的值），将红笔和黑笔分别接触要测量的两根相线（红笔接触a相，黑笔接触b 相），此时测量的电压就是该线电压值。
2.3相位的测量（1）电压相位的测量旋转开关旋至“Φ”的U1-U2档，将两路电压分别从U1和U2端输入，测量的相位为U1超前U2的相位角。
（2）电流相位的测量将旋转开关旋至“Φ”的I1-I2档，将两路电流信号通过卡钳钳口，从I1和I2插孔输入，注意电流应从卡钳“*”(红点)端流入，测量的相位为I1超前I2的相位角。
（3）电压与电流相位的测量测量电压与电流之间的相位时，将旋转开关拨至“Φ”的U1-I2档，将电压从U1端输入，电流从I2端输入，注意电压的方向由左端到右端；电流应从卡钳“*”(红点)端流入，测量的相位为电压超前电流的相位。
3注意事项3.1不得在测量过程中拨插电压、电流测量线。
3.2相位伏安表仅供二次回路和低压回路检测，不能用于测量高压线路，以防触电。
测量电压不能高于500V，测量电流不得高于10A。
3.3电流、电压的输入端与电能表的电流、电压极性端必须对应接线。
3.4测量相位时，对应的测量端纽为[U1]和[I2]。
3.5 相位伏安表的两把电流卡钳只对本台仪器配用，不可与另一台仪器调用。
二、带电接线检查的基本步骤和注意事项（一）基本步骤1、各相电压和线电压的测定2、各相电流的测定3、相位角的测定4、相序的测定5、绘制向量图6、根据负载性质判断错误接线7、更正系数和退补的计算8、更正接线（二）带电检查的注意事项1 安全注意事项：带电接线检查是在互感器二次回路进行的工作，必须严格执行有关安全规程的组织措施、技术措施、安全措施和技术要求进行，防止发生人身、设备、电网事故。
带电接线检查必须设专人监护，监护人不得直接操作，监护的范围不得超过1个作业点，使用有绝缘柄的工具，外裸的导电部位应采取绝缘措施，防止操作时相间短路或相对地短路。
工作时，应穿绝缘鞋和全棉长袖工作服，并戴绝缘手套、安全帽和护目镜，站在干燥的绝缘物上进行，严禁使用锉刀、金属尺和带有金属物的毛刷、毛弹等。
2测量地点：应在电能表尾线处测量电压、电流、相位等电气参数，这样测试的数据才能真正反应实际接入电能表电压、电流、相位等电气参数的情况。
检查接线应认真、细致，对测量数据及电能表转动情况等做好详细记录，为追补电量的计算做参考依据，如：现场发现有功电能表反转，计算其错误功率应为负功率，否则，说明检查结果或计算有误。
