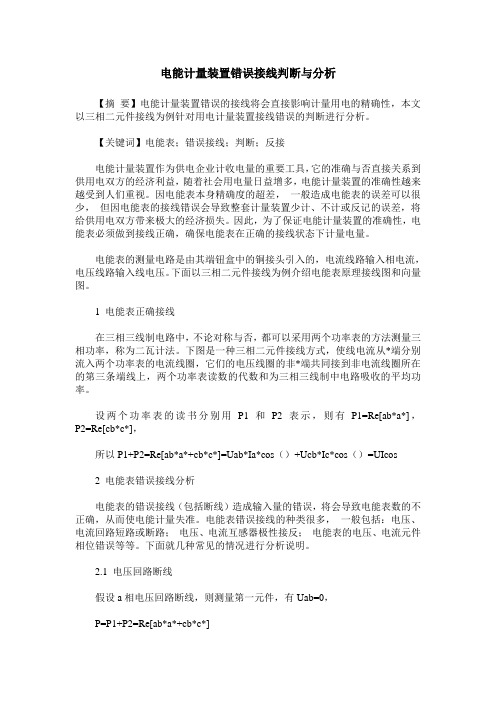

电能计量装置错误接线判断与分析【摘要】电能计量装置错误的接线将会直接影响计量用电的精确性，本文以三相二元件接线为例针对用电计量装置接线错误的判断进行分析。
【关键词】电能表；错误接线；判断；反接电能计量装置作为供电企业计收电量的重要工具，它的准确与否直接关系到供用电双方的经济利益，随着社会用电量日益增多，电能计量装置的准确性越来越受到人们重视。
因电能表本身精确度的超差，一般造成电能表的误差可以很少，但因电能表的接线错误会导致整套计量装置少计、不计或反记的误差，将给供用电双方带来极大的经济损失。
因此，为了保证电能计量装置的准确性，电能表必须做到接线正确，确保电能表在正确的接线状态下计量电量。
电能表的测量电路是由其端钮盒中的铜接头引入的，电流线路输入相电流，电压线路输入线电压。
下面以三相二元件接线为例介绍电能表原理接线图和向量图。
1 电能表正确接线在三相三线制电路中，不论对称与否，都可以采用两个功率表的方法测量三相功率，称为二瓦计法。
下图是一种三相二元件接线方式，使线电流从*端分别流入两个功率表的电流线圈，它们的电压线圈的非*端共同接到非电流线圈所在的第三条端线上，两个功率表读数的代数和为三相三线制中电路吸收的平均功率。
设两个功率表的读书分别用P1和P2表示，则有P1=Re[ab*a*]，P2=Re[cb*c*]，所以P1+P2=Re[ab*a*+cb*c*]=Uab*Ia*cos（）+Ucb*Ic*cos（）=UIcos2 电能表错误接线分析电能表的错误接线（包括断线）造成输入量的错误，将会导致电能表数的不正确，从而使电能计量失准。
电能表错误接线的种类很多，一般包括：电压、电流回路短路或断路；电压、电流互感器极性接反；电能表的电压、电流元件相位错误等等。
下面就几种常见的情况进行分析说明。
2.1 电压回路断线假设a相电压回路断线，则测量第一元件，有Uab=0，P=P1+P2=Re[ab*a*+cb*c*]=Ucb*Ic*cos（）=（/2）UIcos+（1/2）UIsin将计算结果与电能表正常示数值比较，少计量一相电量，电压回路缺相造成电能表示数与正常值有一定的差距。
低压三相四线电能计量装置错误连接线分析和判断一、引言低压三相四线电能计量装置是电力系统中用于对电能进行计量和监测的重要设备。
正确的连接线对于电能计量的准确性和可靠性至关重要。
由于各种原因，有时会出现错误的连接线，导致电能计量出现异常甚至错误。
对于低压三相四线电能计量装置错误连接线的分析和判断显得十分重要。
二、错误连接线的原因分析1. 人为失误人为失误是导致错误连接线的主要原因之一。
在安装和维护过程中，操作人员可能由于疏忽大意或者不熟悉设备操作流程，错误地连接了计量装置的线路。
将A相接到了B相的端子上，将B相接到了C相的端子上，导致了线路的错误连接。
2. 设备故障设备故障也是导致错误连接线的原因之一。
如果计量装置的插头、端子等零部件出现了损坏或者老化问题，可能会导致连接线接触不良或者断路现象，从而导致错误连接线的出现。
3. 环境影响环境因素也会对连接线造成影响。
设备安装位置不当、工作环境湿度大、温度变化较大等都可能导致连接线的腐蚀、断裂等问题，进而产生错误的连接线。
4. 维修错误在设备维修过程中，如果维修人员操作不当，可能会导致连接线错误。
在更换设备零部件时，未按照正确的顺序连接线，或者没有正确地连接线固定，都可能导致错误连接线的产生。
5. 设计缺陷在一些情况下，设备本身存在设计缺陷，可能会导致连接线错误。
计量装置的插头设计不合理，易于误接线；端子标识不清晰，容易造成误操作等。
三、错误连接线的判断方法1. 监测报警现代的低压三相四线电能计量装置通常会设置监测报警功能，一旦发现连接线错误，会立即产生报警信号。
这是最直接、最有效的判断错误连接线的方法之一。
通过监测报警，操作人员可以及时发现问题并进行处理。
2. 电能计量数据异常错误连接线可能会导致电能计量数据出现异常。
通过对计量数据的定期分析和比对，可以发现异常数据并进行错误连接线的判断。
3. 线路自检设备通常也会提供线路自检功能，操作人员可以通过对设备进行线路自检，判断连接线是否正确。
谈谈电能计量装置常见错误接线和检查方法引言电能计量装置的准确性不仅取决于电能表、互感器的等级，还与它们的接线有关。
即使电能表和互感器本身准确性很高，接线错误也会导致整套计量装置少计、不计或反记，致使电力企业遭受损失。
因此，在电力运行过程中，需要对电能计量装置进行定期的检查，做到预防工作，以确保电能计量装置的准确性。
本文结合笔者的工作总结，主要就电能计量错误接线的形式及检查方法进行了论述。
1 电能计量装置中常见错误接线在整个电能计量装置中，主要包括电能表、互感器和附件、失压计时仪以及二次回路部分。
在出现接线错误的过程中，都能通过不同的部件反映出来。
而在电能计量装置中常见错误接线形式主要包括以下几方面：1.1 计量单相电路有功电能的错误接线计量单相电路有功电能的错误接线是整个电能计量装置错误接线中最为常见的错误类型，在这种错误类型中，主要分为以下5个方面：第一，工作人员在连接相线与零线的过程中，由于工作失误将其接反。
第二，在整个装置中，工作人员没有准确的区分装置的进出线。
第三，在接线的过程中，电流线圈与电源之间出现短路。
第四，在接线时，工作人员忘记连接电压钩连片。
第五，在计量380V单相负载电能时，工作人员习惯用一只220V的单相电能表读数乘以2的方法来计量，然而这种方法缺乏一定的规范性与稳定性。
1.2 計量三相四线电路有功电能的错误接线计量三相四线电路有功电能的错误接线形式中，主要包括以下3种：（1）在三相四线有功电能表电压线圈连接的过程中，电压线圈中线出现断线状况。
（2）三相四线有功电能表在运转的过程中，本应经过一台电流互感器接入电路，然而在某些状况下经过两台电流互感器连入电路，由此造成错误接线。
（3）在计量三相四线电路有功电能时，工作人员习惯使用三相三线两元件来对其进行计量，这样的计量结果与实际结果存在很大的偏差。
1.3 计量三相三线电路有功电能的错误接线计量三相三线电路有功电能的错误接线形式有：（1）电流端子进出线接反；（2）电压端子接线顺序不对；（3）电压与电流相位不对应等。
电能计量装置误接线分析及电费电量核算摘要：现阶段，随着社会的发展，我国的电力工程的发展也突飞猛进。
电能不仅是一项宝贵的能源，并且与人们的衣食住行、生产作业息息相关，方方面面对它强烈的依赖度人所共知，并且随着社会各方面的发展，对电能计算的准确性保证越来越重视，在计量设备上也提出了更高标准要求，这就需要电能计量、电费核算相关人员必须在保持自身良好工作状态的情况下更加细致地计量核算、不断学习借鉴有效管理方式进行更加科学规范的现代化管理。
本文在阐述计量相关概念的基础上，进行电能计量核算工作中所存在问题的发掘，并提出相应建议与解决措施，望对此工作的开展进行提供方法参考。
关键词：电能计量装置;误接线分析;电费电量核算引言随着我国电力工业飞跃发展，人民生活水平不断提高，用电户数在不断增加，用电量也在不断增加，电能计量装置随之增加。
电能计量装置是电力市场中作为电能量贸易结算的依据，是发电厂用于计量厂用电量、供电公司用于测量每条线路的实际线损、工农业客户用于计算单位产品耗电量，核算产品的电能成本、各单位用于计量下属部门的分电量装置。
电能计量装置是关系发、供、用三方利益的，对这三方面来说是非常重要的。
可是一些用户为了减少电力成本，利用一些非法的手段进行窃电，对供电企业造成一定的经济损失。
为了防止窃电，就需要加强对计量人员的技术培训，使计量工作人员熟悉电能表、互感器及二次接线等，掌握计量装置的安装、运行、维护处理方面的相关知识。
电能计量装置接线检查方法的合适与否决定了反窃电效果。
掌握合适的错误接线方法，可以快速地查处窃电。
1电能计量装置错接线研究分析意义电能计量装置是统筹与分析地方电网系统运行状况的数据采集平台。
在电能计量装置使用期间，既能够确保地区电网运行状况能够被有效识别，以便后续电力营销与调度等工作的开展具备更准确的数据参照，以此提升电力企业在经济市场环境中的地位，同时借助电能计量装置，更可以判定地区电网的运行状况，以此判定是否存在窃电与漏电的问题，以便保障电力企业经济权益，同时更能够将电力风险防患于未然，避免对用户的生命财产安全带来损害。
目录实例一错误现象为表尾电压正相序WUV；电流相序I u I w 方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法，分析判断错误接线方法三：利用在向量图上对电压电流进行分析，判断错误接线实例二错误现象为表尾电压逆相序VUW；电流相序I u I w；U相电流极性反方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法，分析判断错误接线方法三：采用在相量图上对电压电流进行分析，判断错误接线实例三错误现象为表尾电压正相序WUV；电流相序I w I u ；功率因数为容性方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法确定V相电压，分析判断错误接线方法三：使用相位表，利用向量图分析判断错误接线实例四错误现象为表尾电压逆相序UWV；电流相序I u I w ；电流W相极性反；功率因数为容性方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法确定V相电压，分析判断错误接线方法三：使用相位表，利用向量图分析判断错误接线实例五错误现象为表尾电压正相序VWU；电流相序I u I w ；TV二次侧U相极性反方法一：使用相位伏安表测量数据，分析TV二次侧不断相极性反时的错误接线方法二：使用相位伏安表测量数据，分析TV二次侧不断相极性反时的错误接线方法三：使用相位伏安表测量数据，利用原理图分析TV二次侧不断相极性反时的错误接线实例六错误现象为表尾电压逆相序UWV；电流相序I w I u ；W相电流极性反；TV二次侧W相极性反方法一：使用相位表测量数据，分析TV二次侧不断相极性反时的错误接线方法二：使用相位表测量数据，分析TV二次侧不断相极性反时的错误接线方法三：使用相位伏安表测量数据，利用原理图分析TV二次侧不断相极性反时的错误接线实例七错误现象为表尾电压正相序VWU；电流相序I u -I w ；W 相电流极性反；U相电压断方法一：使用相位表，采用对地测量确定V相电压的分析方法方法二：使用相位表，采用不对地测量确定V相电压的分析方法实例八错误现象为表尾电压逆相序WVU；电流相序I w I u ；W相电压断方法一：使用相位表，采用对地测量确定V相电压的分析方法方法二：使用相位表，采用不对地测量确定V相电压的分析方法附录一常用数学有关公式附录二怎样画向量图实例一错误现象为表尾电压正相序WUV；电流相序I u I w 方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析错误接线一、测量操作步骤：1.将相位表用于测量电压的红笔和黑笔分别插入U1侧相对应的两个孔中。
1电能计量装置错误接线分析及退补电量计算一、电能表错误接线分析 1、单相有功电能表错误接线分析（1）未接电压挂钩：0)u (i,:元件= 0P = 表不转。
（2）电压挂钩接②端：)u ,i (i :元件b + 电压元件损耗被计入电能表，对用户不公平，因用户已分摊了表损电费。
2（3）火线②进①出：u)(-i,:元件 ϕ-=cos UI P 表反转。
（4）火线、零线搞错：(-i,-u):元件 ϕ=cos UI P 负载1的电能被正确计量，但负载2的电能不被计量，所以容易造成窃电。
（5）火线①进，零线②进：火零线被电流元件短接，若电源方向送电，立刻烧毁电表。
2、三相四线有功电能表错误接线分析分析步骤：（1）确定各元件所接电流、电压；（2）画各元件所接电流、电压相量图；（3）根据相量图，写出电能表在对称负载时，各元件的功率表达式及总功率表达式并化简；（4）由化简后的总功率表达式判断计量是否正确。
【例1】某三相四线有功电能表接线如下图所示，试分析计量是否正确。
34解：三个元件所接电流、电压分别为：)U ,I (:1A a ••元件、)U ,I (:2元件B c ••、)U ,I (:3元件C b ••-5根据相量图得负载对称时三个元件的功率分别为：ϕ=cos UI P 1、)120cos(UI P 2ϕ+︒=、)60cos(UI P 3ϕ+︒=∴总功率 )sin 3(cos UI P P P P 321ϕ-ϕ=++='A•U6∴计量不正确。
【例2】某三相四线有功电能表接线为)U ,I (:1元件B a ••、)U ,I (:2元件C b ••、)U ,I (:3元件A c ••试分析计量是否正确。
解：根据三相四线有功电能表相量图得负载对称时三个元件的功率分别为：)120cos(UI P 1ϕ-︒=、)120cos(UI P 2ϕ-︒=、)120cos(UI P 3ϕ-︒=∴总功率)sin 23cos 21(UI 3)120cos(UI 3P P P P 321ϕ+ϕ-=ϕ-︒=++=' ∴计量不正确。
3测量前准备工作工作前，首先要完善好工作票制度和工作许可制度，认真填写好变电站第二种工作票，并履行好工作许可手续。
完成后，可通过钳形相位表的相位测量档测量出三相负载的性质(阻性、感性、容性及相角)。

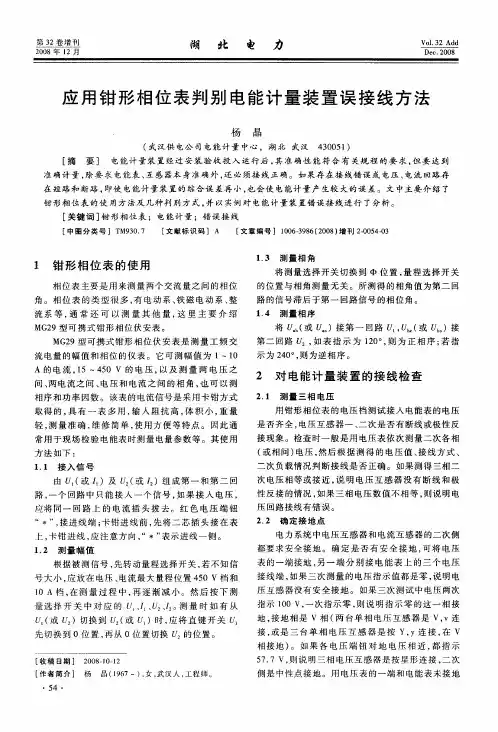

4.钳形相位表的使用方法（以使用SMG2000相位表为例）（1）将相位表的红笔和黑笔连线的另一端，按颜色分别插入相位表上标有“U1”的两侧插孔内。
（2）将相位表电流卡钳连线的另一端，插入相位表上标有“I2”插孔内。
此时应注意：使用相位表时I1和U2是一组，I2和U1是一组。
（3）在使用相位表前应先对其进行“校准”。
具体方法是：将相位表上的旋钮开关至“360°校”档。
此时，相位表上的显示窗口应显示“360”，若显示值不是“360”时，可调节“W”校准螺丝，直至其显示值为“360”为止。
（4）在上述准备工作完成后，方可进行下一步的测量工作。
5.检查测量步骤(1)电能计量装置外观检查：通过对电能计量装置外表、封印等的检查，初步判断电力客户是否依法用电，有无违约窃电现象。
(2)相关数据测量：①三相相电压及线电压--用仪表的电压档可判断出电能表有无某元件失压、欠压现象；②三相电流测量--用仪表的电流档，用钳表可依次测量出I1、I2、I1＋I2的电流值，从而判断出电能表某相元件有无缺电流、电流反接或电流差现象；③电压相序测量--用仪表的相位测量档测量接入电能表电压U12与U32之间的相位差，若为300°，则为正相序；若为60°，则为逆相序；④接入电能表电流与电压间相位差测量--用仪表的相位测量档可测出U12与I1、I2之间的相位角及U32与I1、I2之间的相位角。
6.测量结果分析判断通过所测结果，绘制出向量图，依据负载性质及功率因数范围，在图中定出b相位置(因三相二元件有功电能表中，b相不加电流即b相无电流)及a、c相位置，并依据三相相序判断出表头实际所加电压U12及U32，然后根据U12与I1、I2或U32与I1、I2间的相位关系，确定出实际表头所加电流，并准确判别出相位。
据此可判断电能表二元件所加电压、电流错误接线形式，并写出电能表错误接线功率表达式，从而推算出错误接线更正系数，计算出实际电量。
7.工程实例某10kV高压供电户，变压器总容量为2500kV A，装有150／5计量电流互感器两台、两相不完全星形接线，10／0.1kV电压互感器两台、V-V接线，三相二元件有功电能表一只。
某日，电能表校表人员至现场检查，发现计量装置封印有伪造现象，电能表倒走。
拆封后利用钳形相位表检测，测量数据如下：（1）实际负荷功率因数角φ=35°，为感性。
(2)电流测量值分别为：I1=3.5AI2=3.5AI1＋I2=6A因为这三个量的值不相等，其中一个量的值是其余任意一个量的倍，则说明有一相电流互感器极性接反了。
（3）电压测量值分别为：U12=102VU23=101VU31=100VU1=0VU2=102VU3=101V因为在采用V/V形接法的电压二次回路里，规定的B相电压是要接地的，因此，对地为0V的那一相电压应该是B相电压,可判断出U1为B相电压.（4）相序测量：U12与U32间相位角为60°因此可判断相序为逆相序。
（5）电压与电流间相位角测量值分别为：用钳形相位表的“φ”档测量各相电压对应电流的相位角。
本例中所测得的相位角度为U12对I1为245°；U32对I1为185°；U12对I2为305°；U32对I2为245°；（6）根据所测相序为逆相序，逆相序的接线形式有三种组合：ACB,CBA,BAC.而本例中U1为B相电压，因此可确定相别为BAC。
(8)列出错误接线下的功率表达式:由图我们可知P1=U12I1COS(2100+Φ)=UbaIaCOS(2100+Φ))P2=U32I2COS(2100+Φ)=Uca(-Ic)COS(2100+Φ))则总功率表达式P=P1+P2=UbaIaCOS(2100+Φ)+Uca(-Ic)COS(2100+Φ)=-2UICOS(300+Φ)，可以看出电能表倒转。
(9)计算更正系数及实际电量：K==UICOSΦ/|-2UICOS(300+Φ)|=/(-tgΦ)此时表计实抄示数为-30(电能表倒走)。
错误接线时计量电量a=(-30)×150／5×10／0.1=-90000kwh实际电量Wr=k×a=151200kwh因该客户擅自开启、伪造计量装置封印，属窃电行为，对照《供电营业规则》第一百零一条之规定，当即对该户中止供电，补收所窃电量的电费，并处所窃电费三倍的违约使用电费，合计约30余万元，为供电企业挽回了经济损失。
后经开箱检查，发现该客户擅自将计量电流互感器c相二次电流反接，并将电压互感器二次a、b相电压线对调窃电，实际情况与测量分析结果完全相符。
8.具体应用由于手持式钳形相位表具有体积小、重量轻、携带使用方便、准确性高、用途广等优点，目前在电力系统电能表接线检查、继电保护工作校验、差动保护二次电流相位关系等工作现场得到了广泛的应用，大大减轻了人力、物力和财力的投入，为现场工作提供了极大的帮助，受到了广大现场工作人员的欢迎。

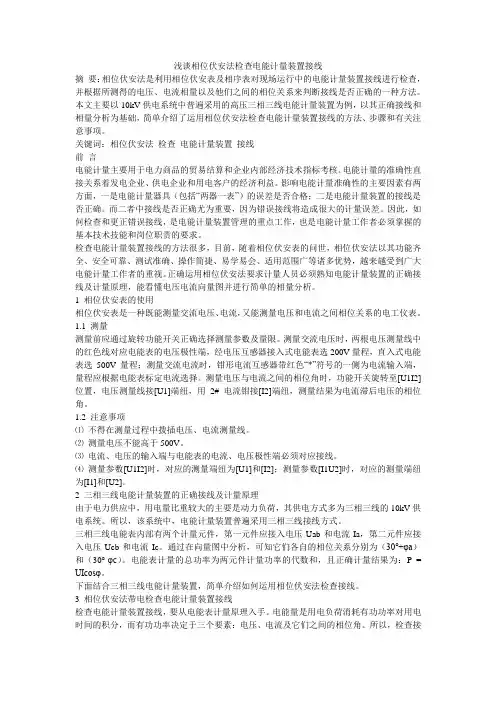

相位伏安表法检查电能计量装置接线(2010-11-30 13:07:08)转载▼标签：分类：电能计量相位伏安表电能计量的准确性直接关系着供电企业和用电客户的经济利益。
影响电能计量准确性的主要因素有两方面，一是电能计量器具的误差是否合格；二是电能计量装臵的接线是否正确。
而二者中接线是否正确尤为重要，因为错误接线将造成很大的计量误差。
供电企业的检查人员根据《用电检查办法》对电能计量装臵进行检查，能及时发现窃电、电能计量装臵接线错误等问题，对提高电能计量装臵的准确性，减少计量差错，维护供电企业和客户的经济效益都具有实际意义。
目前有个别单位在因计量不准而进行追补电量时,存在一些不够规范的做法,比如不管是什么原因的计量错误,不是根据有关计算方法和《供电营业规则》的有关规定，而是凭主观判断，粗略的估计追补数额，存在很大的随意性，这不仅有可能造成供电部门的经济损失，而且由于收费的不规范，缺少说服力，往往给用户造成不好的印象，不利于提升我们的优质服务水平，树立良好的企业形象。
对于因计量装臵接线不正确等原因造成计量不准进行追补电费时，应先进行严格的计算，然后根据计算结果引用《供电营业规则》的相关规定追补电费，由于农村低压多采用三相四线制电能表来计量，且该种计量错误接线方式探讨起来较简单、易懂，所以本月主要介绍运用相位伏安法对电能计量装臵的接线进行检查的步骤、方法、追补电量的计算和有关注意事项。
一、双钳相位伏安表的使用方法相位伏安表是一种既能测量交流电压、电流，又能测量电压和电流之间相位关系的电工仪表。
（一）功能：可以测量电压、电流的大小，还可以测量电压和电压、电压和电流、电流和电流之间的相位角.（二）正确测量数据测量前应通过旋转功能开关正确选择测量参数及量限。
测量交流电压时，两根电压测量线中的红色线对应电能表的电压极性端，经电压互感器接入式电能表选200v量程，直入式电能表选500v量程；测量交流电流时，钳形电流互感器带红色“*”符号的一侧为电流输入端，量程应根据电能表标定电流选择。
测量电压与电流之间的相位角时，功能开关旋转至[U1I2]位臵，电压测量线接[U1]端纽，用2#电流钳接[I2]端纽。
（三）使用相位伏安表的注意事项1.必须遵循先接线、后开机；先开机、后拆线的接线程序，严禁开机后插、拔电压、钳表插头。
2.测量电压不能高于500v。
3.电流、电压的输入端与电能表的电流、电压极性端必须对应接线。
4.测量参数[U1I2]时，对应的测量端纽为[U1]和[I2]；测量参数[I1U2]时，对应的测量端纽为[I1]和[U2]。
二、带电检查接线的基本步骤和注意事项（一）基本步骤1.对相电压和线电压的测定；2.对电流的测定；3.对相位角的测定；4.绘制向量图5.更正系数和退补的计算6.更正接线（二）带电检查接线时的注意事项1.检查接线应遵照有关规程的组织措施、安全措施和技术要求进行，防止发生人身、设备事故。
2.工作开始前，先拟定工作程序，然后按步骤进行。
3检查接线应认真、细致，对测量数据及电能表转动情况等做好详细记录，为追补电量的计算做参考依据，如：现场发现有功电能表反转，计算其错误功率及更正系数都应小于零，否则，说明检查结果或计算有误。
4.检查接线前应明确负载情况：感性或容性、是否对称、cosφ的大致范围，且测量过程中，负载电流、电压以及cosφ应保持基本稳定。
三、基础知识1.正相序和逆相序：正相序：ABC，BCA, CAB共计3种;逆相序：CBA,ACB,BAC共计3种。
2.向量的超前和滞后3.容性和感性负载4.重要公式四、低压三相四线制错误接线分析判定方法(1)接线图(二)三相四线计量原理三相四线电能表内部有三个计量元件，第一元件接入电压Uu和电流Iu，第二元件应接入电压Uv和电流Iv,第三元件应接入电压Uw和电流Iw。
通过在向量图中分析，可知它们各自的相位关系分别为UuIucosφu、UvIvcosφv、UwIwcosφw。
电能表计量的总功率为叁个元件计量功率的代数和，且正确计量结果为：P=3UIcosφ。
(三)判断步骤和方法1.测量U1、U2、U3的电压值，正常情况下，相电压为220V左右，若现场检查时无相序表时还应测量U1、U2、U3分别对地的电压值，对地电压值为0伏的为B相，确定B相后另两相的电压可根据电压之间的夹角来判断；然后测量U12、U23、U31的电压值应为380V左右。
电压出现异常一般会有以下几种情况：①电压回路熔断器熔断；②搭接电压错误或者进接线盒或表尾错误；③电能表表尾接线端纽未紧固或搭接电压点松动；④电压连接线因受损伤或芯线断裂，电能表内部电压线圈断线或引出线开焊。
电压相序的判断还是二次电流公用线断线；其三：电流与电压相别不对应，如电能表第一元件应加Uu电压，接入Iu电流，若接入的是Iw就是相别不对应。
3.分别测量U1I1，U1I2,U1I3，U2I2，U3I3，U12U32、I1I2、I1I3的角度等数据。
现场测试时相位角度将随用电负荷性质和电容补偿装臵投切发生变化，建设测试时退出电容补偿装臵。
4.绘制向量图，根据相位角判定错误接线类型。
通过前面的测量，可以检查出电能计量装臵中电压、电流回路是否存在故障，也确定了接入电能表的三相电压的顺序，即确定了功率的其中一个要素---计量元件的电压。
计量元件的电流如何确定呢？这就要依据电压电流向量图，通过电压与电流之间的相位关系来确定。
画相量图的一般规定：（1）相量的长度代表电流或电压的有效值；（2）相量的符号一般标在相量的箭头处，并且符号的上面一定加“·”，如、，一个完整的相量图才能代表交流电的某个参数。
