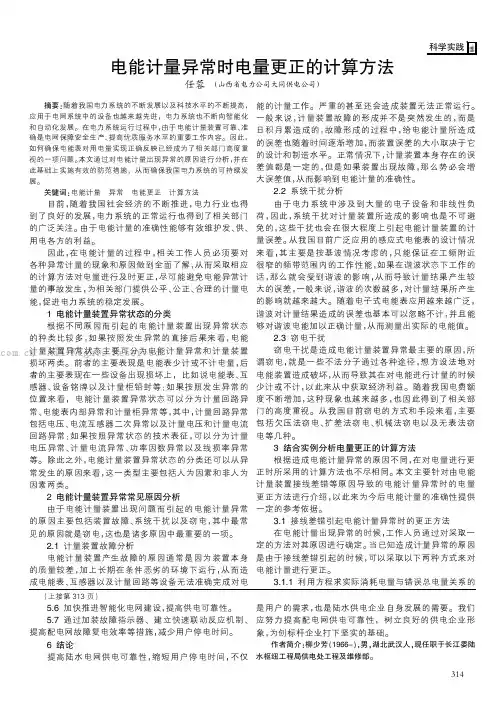

电能计量装置错接线方式下更正系数的确定

（上接第313页）摘要:随着我国电力系统的不断发展以及科技水平的不断提高，应用于电网系统中的设备也越来越先进，电力系统也不断向智能化和自动化发展。

在电力系统运行过程中，由于电能计量装置可靠、准确是电网保障安全生产、提高优质服务水平的重要工作内容。

因此，如何确保电能表对用电量实现正确反映已经成为了相关部门高度重视的一项问题。

本文通过对电能计量出现异常的原因进行分析，并在此基础上实施有效的防范措施，从而确保我国电力系统的可持续发展。

关键词:电能计量异常电能更正计算方法目前，随着我国社会经济的不断推进，电力行业也得到了良好的发展，电力系统的正常运行也得到了相关部门的广泛关注。

由于电能计量的准确性能够有效维护发、供、用电各方的利益。

因此，在电能计量的过程中，相关工作人员必须要对各种异常计量的现象和原因做到全面了解，从而采取相应的计算方法对电量进行及时更正，尽可能避免电能异常计量的事故发生，为相关部门提供公平、公正、合理的计量电能，促进电力系统的稳定发展。

1电能计量装置异常状态的分类根据不同原因而引起的电能计量装置出现异常状态的种类比较多，如果按照发生异常的直接后果来看，电能计量装置异常状态主要可分为电能计量异常和计量装置损坏两类。

前者的主要表现是电能表少计或不计电量，后者的主要表现在一些设备出现损坏上，比如说电能表、互感器、设备铭牌以及计量柜铅封等；如果按照发生异常的位置来看，电能计量装置异常状态可以分为计量回路异常、电能表内部异常和计量柜异常等，其中，计量回路异常包括电压、电流互感器二次异常以及计量电压和计量电流回路异常；如果按照异常状态的技术表征，可以分为计量电压异常、计量电流异常、功率因数异常以及线损率异常等。

除此之外，电能计量装置异常状态的分类还可以从异常发生的原因来看，这一类型主要包括人为因素和非人为因素两类。

2电能计量装置异常常见原因分析由于电能计量装置出现问题而引起的电能计量异常的原因主要包括装置故障、系统干扰以及窃电，其中最常见的原因就是窃电，这也是诸多原因中最重要的一项。

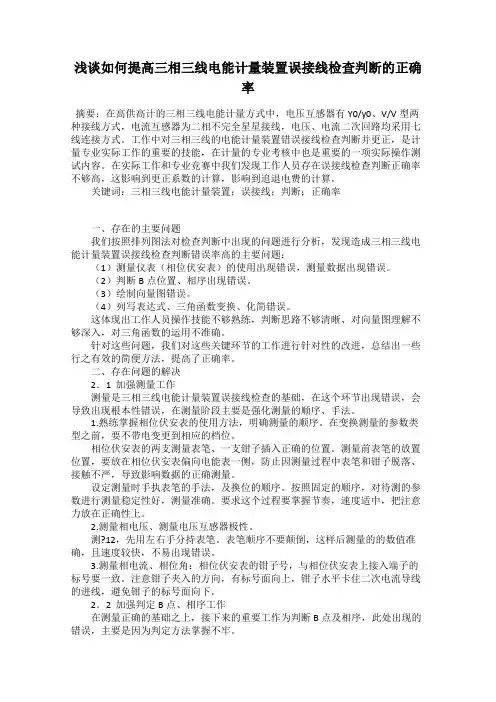

浅谈如何提高三相三线电能计量装置误接线检查判断的正确率摘要：在高供高计的三相三线电能计量方式中，电压互感器有Y0/y0、V/V型两种接线方式，电流互感器为二相不完全星星接线，电压、电流二次回路均采用七线连接方式。

工作中对三相三线的电能计量装置错误接线检查判断并更正，是计量专业实际工作的重要的技能，在计量的专业考核中也是重要的一项实际操作测试内容。

在实际工作和专业竞赛中我们发现工作人员存在误接线检查判断正确率不够高，这影响到更正系数的计算，影响到追退电费的计算。

关键词：三相三线电能计量装置；误接线；判断；正确率一、存在的主要问题我们按照排列图法对检查判断中出现的问题进行分析，发现造成三相三线电能计量装置误接线检查判断错误率高的主要问题：（1）测量仪表（相位伏安表）的使用出现错误，测量数据出现错误。

（2）判断B点位置、相序出现错误。

（3）绘制向量图错误。

（4）列写表达式、三角函数变换、化简错误。

这体现出工作人员操作技能不够熟练，判断思路不够清晰、对向量图理解不够深入，对三角函数的运用不准确。

针对这些问题，我们对这些关键环节的工作进行针对性的改进，总结出一些行之有效的简便方法，提高了正确率。

二、存在问题的解决2．1 加强测量工作测量是三相三线电能计量装置误接线检查的基础，在这个环节出现错误，会导致出现根本性错误，在测量阶段主要是强化测量的顺序、手法。

1.熟练掌握相位伏安表的使用方法，明确测量的顺序。

在变换测量的参数类型之前，要不带电变更到相应的档位。

相位伏安表的两支测量表笔、一支钳子插入正确的位置。

测量前表笔的放置位置，要放在相位伏安表偏向电能表一侧，防止因测量过程中表笔和钳子脱落、接触不严，导致影响数据的正确测量。

设定测量时手执表笔的手法，及换位的顺序。

按照固定的顺序，对待测的参数进行测量稳定性好，测量准确。

要求这个过程要掌握节奏，速度适中，把注意力放在正确性上。

2.测量相电压、测量电压互感器极性。

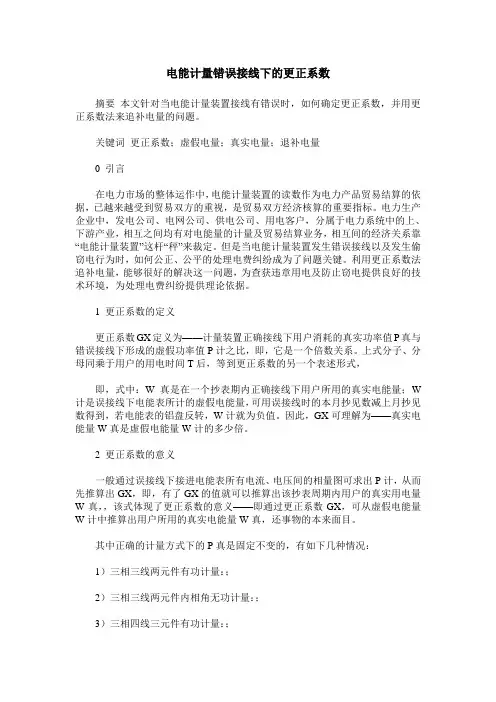

电能计量错误接线下的更正系数摘要本文针对当电能计量装置接线有错误时，如何确定更正系数，并用更正系数法来追补电量的问题。

关键词更正系数；虚假电量；真实电量；退补电量0 引言在电力市场的整体运作中，电能计量装置的读数作为电力产品贸易结算的依据，已越来越受到贸易双方的重视，是贸易双方经济核算的重要指标。

电力生产企业中，发电公司、电网公司、供电公司、用电客户，分属于电力系统中的上、下游产业，相互之间均有对电能量的计量及贸易结算业务，相互间的经济关系靠“电能计量装置”这杆“秤”来裁定。

但是当电能计量装置发生错误接线以及发生偷窃电行为时，如何公正、公平的处理电费纠纷成为了问题关键。

利用更正系数法追补电量，能够很好的解决这一问题，为查获违章用电及防止窃电提供良好的技术环境，为处理电费纠纷提供理论依据。

1 更正系数的定义更正系数GX定义为——计量装置正确接线下用户消耗的真实功率值P真与错误接线下形成的虚假功率值P计之比，即，它是一个倍数关系。

上式分子、分母同乘于用户的用电时间T后，等到更正系数的另一个表述形式，即，式中：W真是在一个抄表期内正确接线下用户所用的真实电能量；W 计是误接线下电能表所计的虚假电能量，可用误接线时的本月抄见数减上月抄见数得到，若电能表的铝盘反转，W计就为负值。

因此，GX可理解为——真实电能量W真是虚假电能量W计的多少倍。

2 更正系数的意义一般通过误接线下接进电能表所有电流、电压间的相量图可求出P计，从而先推算出GX，即，有了GX的值就可以推算出该抄表周期内用户的真实用电量W真，，该式体现了更正系数的意义——即通过更正系数GX，可从虚假电能量W计中推算出用户所用的真实电能量W真，还事物的本来面目。

其中正确的计量方式下的P真是固定不变的，有如下几种情况：1）三相三线两元件有功计量：；2）三相三线两元件内相角无功计量：；3）三相四线三元件有功计量：；4）三相四线三元件跨相法无功计量：。

在公式中W真=W计GX，W计与GX两者应——，因为用户真实电量W 真始终为正。

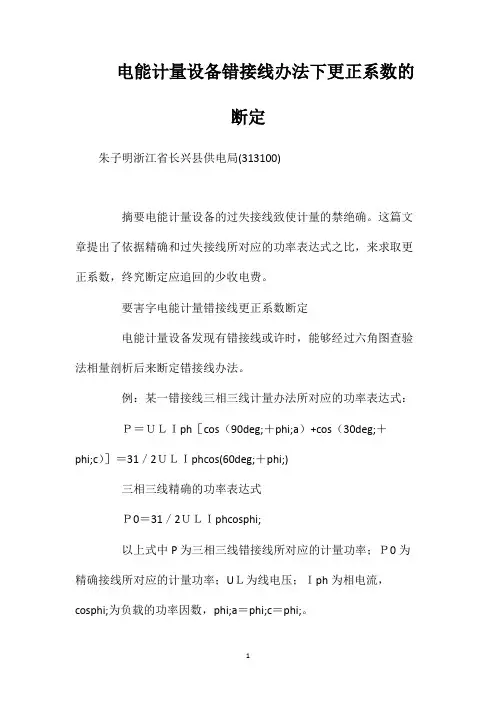

电能计量设备错接线办法下更正系数的断定朱子明浙江省长兴县供电局(313100)摘要电能计量设备的过失接线致使计量的禁绝确。

这篇文章提出了依据精确和过失接线所对应的功率表达式之比，来求取更正系数，终究断定应追回的少收电费。

要害字电能计量错接线更正系数断定电能计量设备发现有错接线或许时，能够经过六角图查验法相量剖析后来断定错接线办法。

例：某一错接线三相三线计量办法所对应的功率表达式：Ｐ＝ＵＬＩph［cos（90deg;＋phi;a）+cos（30deg;＋phi;c）］＝31／2ＵＬＩphcos(60deg;＋phi;)三相三线精确的功率表达式Ｐ0＝31／2ＵＬＩphcosphi;以上式中P为三相三线错接线所对应的计量功率；Ｐ0为精确接线所对应的计量功率；UＬ为线电压；Ｉph为相电流，cosphi;为负载的功率因数，phi;a＝phi;c＝phi;。

更正系数Ｇx＝Ｐ0／Ｐ＝（31／2ＵＬＩphcosphi;）／［31／2ＵＬＩphcos（60deg;＋phi;）］＝2／（1－31／2tgphi;)得出更正系数的表达式，还需断定负载的功率因数，才华断定更正系数，该办法存在二个疑问，①负荷的功率因数难以断定，因为原有功、无功电量是错接线办法计量的电量，运用该数据核算得到的功率因数，显着是过失的。

②计量电能表在精确的接线办法下，因为环境的温度、湿度、电压、频率、作业方位、外磁场、功率因数等影响量的改动，该表的过失特性曲线也会发作改动。

那么，在错接线办法下的计量电能表，一样应当思考由影响量改动致使的过失特性曲线的改动，分外是当呈现短少一个驱动力矩的错接线办法时，由不平衡过失为首要有些的相对过失的改动值更大，为此自个选用规范电能表在现场实测错接线的更正系数来直接获取更正系数，来处理以上的两个疑问。

1处理疑问的实测办法1.1当计量设备用TA、TV无损坏时发作的错接线时。

首要，选用六角图查验法，对错接线进行相量剖析，断定该电能计量设备的错接线办法，然后，维护其计量电能表的错接线状况。

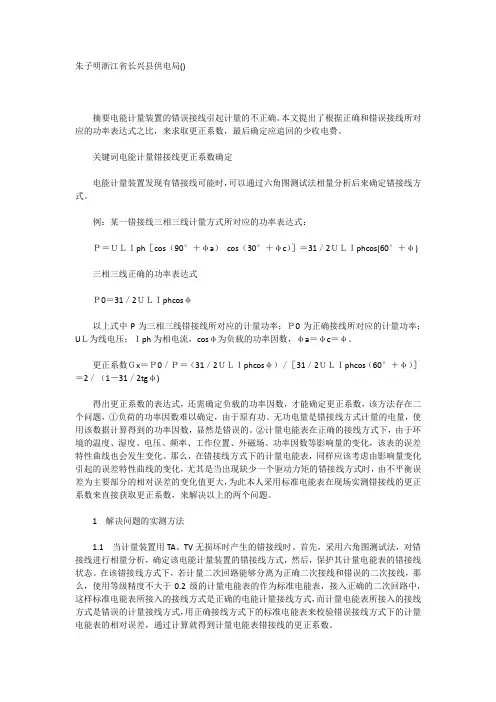

朱子明浙江省长兴县供电局()摘要电能计量装置的错误接线引起计量的不正确。

本文提出了根据正确和错误接线所对应的功率表达式之比，来求取更正系数，最后确定应追回的少收电费。

关键词电能计量错接线更正系数确定电能计量装置发现有错接线可能时，可以通过六角图测试法相量分析后来确定错接线方式。

例：某一错接线三相三线计量方式所对应的功率表达式：Ｐ＝ＵＬＩph［cos（90°＋φa）cos（30°＋φc）］＝31／2ＵＬＩphcos(60°＋φ)三相三线正确的功率表达式Ｐ0＝31／2ＵＬＩphcosφ以上式中P为三相三线错接线所对应的计量功率；Ｐ0为正确接线所对应的计量功率；UＬ为线电压；Ｉph为相电流，cosφ为负载的功率因数，φa＝φc＝φ。

更正系数Ｇx＝Ｐ0／Ｐ＝（31／2ＵＬＩphcosφ）／［31／2ＵＬＩphcos（60°＋φ）］＝2／（1－31／2tgφ)得出更正系数的表达式，还需确定负载的功率因数，才能确定更正系数，该方法存在二个问题，①负荷的功率因数难以确定，由于原有功、无功电量是错接线方式计量的电量，使用该数据计算得到的功率因数，显然是错误的。

②计量电能表在正确的接线方式下，由于环境的温度、湿度、电压、频率、工作位置、外磁场、功率因数等影响量的变化，该表的误差特性曲线也会发生变化。

那么，在错接线方式下的计量电能表，同样应该考虑由影响量变化引起的误差特性曲线的变化，尤其是当出现缺少一个驱动力矩的错接线方式时，由不平衡误差为主要部分的相对误差的变化值更大，为此本人采用标准电能表在现场实测错接线的更正系数来直接获取更正系数，来解决以上的两个问题。

1解决问题的实测方法1.1当计量装置用TA、TV无损坏时产生的错接线时。

首先，采用六角图测试法，对错接线进行相量分析，确定该电能计量装置的错接线方式，然后，保护其计量电能表的错接线状态。

在该错接线方式下，若计量二次回路能够分离为正确二次接线和错误的二次接线，那么，使用等级精度不大于0.2级的计量电能表的作为标准电能表，接入正确的二次回路中，这样标准电能表所接入的接线方式是正确的电能计量接线方式，而计量电能表所接入的接线方式是错误的计量接线方式，用正确接线方式下的标准电能表来校验错误接线方式下的计量电能表的相对误差，通过计算就得到计量电能表错接线的更正系数。

电能装置错误接线快速判断方法[摘要]电能计量装置是电贸易结算的重要设备，它的准确与否直接涉及到供、用电双方的经济利益。

只有确保电能表接线正确，及时解决电压（电流）断线、错误接线，并正确估算失误，才能降低因电能计量失误带来的经济损失。

本文介绍了对现场中运行的电能表因错误接线带来的计量误差；对电能表错误接线的分析方法和步骤以及电能表因错误接线产生的差错电量的计算方法。

[关键词]计量装置；接线；判断中图分类号：tm933.4 文献标识码：a 文章编号：1009-914x （2013）10-0019-03目录一、电能计量装置的错误接线方式二、快速判断电能计量装置错误接线的方法三、电能计量装置错误接线方式下，正确更正电量的方法第一节、电能计量装置的错误接线方式1.单相有功电能表错误接线实例分析单相有功电能表错误接线一般属其中一个线圈接反或电流互感器副边极性反接等类型。

1.1 电流线进出接线颠倒图1是直接接入式单相电能表的错误接线图。

从图中见因电流反进，使流过电流线圈的电流发生180°的相位变化。

向量图为图2：由向量图可知错误接线时电能表所计量的电能（以功率示）p’=ua（-ia）cos（180°-ψ）=-uxixcosψ式中ux、ix分别为相电压和相电流。

由上式可知电能表反转，乘以-1即为实际电度值，但表反转将产生3%以上的负误差。

1.2 电压线圈首尾端反接图3是经电流互感器接入单相电能表的错误接线图。

从图中可见，电压线圈首尾接错，使电压线圈首尾两端承受电压una（即-ua）。

画出向量图图4：电能表的功率为：p’=（-ua）iacos（180°-ψ）=-uxixcosψ由此可见单相电能表的电压线圈和电流线圈只要其中任何一只线圈接反，表就要倒转。

因此纠正单相电能表的错误接线也比较简单，只要将其中一只线圈首尾端颠倒，表即可正转。

第二节、快速判断电能计量装置错误接线的方法进行电能计量现场安装工作时稍有不慎，将会造成错误接线，使计量失准。

1电能计量装置错误接线分析及退补电量计算一、电能表错误接线分析 1、单相有功电能表错误接线分析（1）未接电压挂钩：0)u (i,:元件= 0P = 表不转。

（2）电压挂钩接②端：)u ,i (i :元件b + 电压元件损耗被计入电能表，对用户不公平，因用户已分摊了表损电费。

2（3）火线②进①出：u)(-i,:元件 ϕ-=cos UI P 表反转。

（4）火线、零线搞错：(-i,-u):元件 ϕ=cos UI P 负载1的电能被正确计量，但负载2的电能不被计量，所以容易造成窃电。

（5）火线①进，零线②进：火零线被电流元件短接，若电源方向送电，立刻烧毁电表。

2、三相四线有功电能表错误接线分析分析步骤：（1）确定各元件所接电流、电压；（2）画各元件所接电流、电压相量图；（3）根据相量图，写出电能表在对称负载时，各元件的功率表达式及总功率表达式并化简；（4）由化简后的总功率表达式判断计量是否正确。

【例1】某三相四线有功电能表接线如下图所示，试分析计量是否正确。

34解：三个元件所接电流、电压分别为：)U ,I (:1A a ••元件、)U ,I (:2元件B c ••、)U ,I (:3元件C b ••-5根据相量图得负载对称时三个元件的功率分别为：ϕ=cos UI P 1、)120cos(UI P 2ϕ+︒=、)60cos(UI P 3ϕ+︒=∴总功率 )sin 3(cos UI P P P P 321ϕ-ϕ=++='A•U6∴计量不正确。

【例2】某三相四线有功电能表接线为)U ,I (:1元件B a ••、)U ,I (:2元件C b ••、)U ,I (:3元件A c ••试分析计量是否正确。

解：根据三相四线有功电能表相量图得负载对称时三个元件的功率分别为：)120cos(UI P 1ϕ-︒=、)120cos(UI P 2ϕ-︒=、)120cos(UI P 3ϕ-︒=∴总功率)sin 23cos 21(UI 3)120cos(UI 3P P P P 321ϕ+ϕ-=ϕ-︒=++=' ∴计量不正确。

电能计量装置错误接线判断分析与处理【摘要】三相三线错误接线判断原理、三相三线测量数据、错误的相量图、更正系数、追退电量、错误接线图、三相四线测量数据、三相四线的错误向量图及更正系数和错误接线图、【关键词】元件、相别、相电压、线电压、电流、夹角、参考点、相量图、更正系数、接线图前言：电能计量装置准确与否直接关系企业的经济效益和社会的效益，掌握电能计量装置接线检测是每个计量工作者必须具备技能，掌握错误接线判断分析、以便计算更正系数，追退电量，维护企业和用电户的合法权益。

1、三相三线错误接线判断处理1.1三相三线错误接线判断原理三相三线电能计量装置电能表二元件构造正常接线第一元件：电压、电流为 Uab Ia第二元件：电压、电流为 Ucb Ic判断错误接线需测量数据，一般用，元件指的表尾一般用1、2、3来表示，表示接入的位置，所以，测量数据元件表示：第一元件：电压、电流为 U12 I1第二元件：电压、电流为 U32 I3这样画向量图时就可以把元件和相分开、元件指的表尾一般用1、2、3来表示，相别用A B C来表示1.2、三相三线需要测量数据（1）测量赋值-伏安相位仪测量：测量电压、电流的大小，能够判断是否存在断线问题U12 = U32= U31= I1= I3=U1-地= U2-地= U3-地=（2）需要测量相位:∠U12U32=∠U12I1 =、∠U32I3=、∠I1I2 =（3）相序判断∠U12U32= 300° 表示正相序 abc、bcc cab∠U12U32= 60°表示逆相序acb bac cba(4)三相三线需要找参考点用伏安相位仪电压测量黑笔按电能表装置上Ub(零）电压参考点红笔分别接电能表尾三元件U1 U2 U3哪个与Ub(零）参考电压为零，则表示该元件为Ub 例如：1 2 30（B）1.3、根据电压相别绘电压向量图（1）可以先以相别定坐标，建立坐标系，然后根据电压相序标注元件电压，电压 Ua Ub Uc注意因是矢量，所以应点点（3）根据前面判断的电压相序，以及接地相，判断第一、第二元件接入的电压，然后在相量图上标出U1 U2 U3 ，再画出U12 U32 。

电能计量装置三相三线错误接线的技术难点分析刁志鹏发布时间：2021-09-05T14:47:57.405Z 来源：《中国电业》（发电）》2021年第11期作者：刁志鹏[导读] 正常接线运行后，三相电路对称，此时三相电压与线电压相同，三相电流与线电流相同，相位角相同，则总功率可达到：广东电网有限责任公司梅州大埔供电局广东梅州 514299摘要：受环境因素、技术因素、操作因素等影响，装表接电过程中很容易出现错接、漏接等问题，导致电能计量装置无法正常使用，严重时甚至造成装置损坏。

本文主要从电能计量装置三相三线错误接线情况出发，利用相量图分析错误接线时的参数变化情况。

并针对上述特征，形成电能计量装置三相三线错误接线检测方案，确定技术难点和分析要点，望为装表接电工作顺利开展提供有效参考。

关键词：三相三线；错误接线；特征分析；检测方案近年来我国智能电网已经基本实现基于电能计量装置的用电数据采集，大大提升了电费抄核收成效，为新时期电能计量工作奠定了良好基础。

但上述装置使用过程中，对接线计量的准确性、可靠性和有效性要求较高，需严格依照线路状况、用电情况、操作规范等开展装表接电，否则很容易出现错接、漏接等问题，导致电能计量装置无法正常运转或计量数据不准确。

如何快速分析电能计量装置接入情况，及时调整错误接线已成为新时期装表接电中的重中之重。

1电能计量装置三相三线接线的相量分析三相三线接线过程中可以直接利用相量关系分析相位变化和数值变化，对比正常接线情况确定是否为错误接线导致的反相、数值偏高等。

这种方法在当前电能计量装置接线过程中非常普遍，已经成为三相三线接线检查中的重要依据。

一般相量图的绘制需要从两个关键因素出发，即角度和大小。

三相三线电能计量装置接线分析过程中可以直接看作三相二元件接线，如图1所示。

图1电能计量装置三相三线正确接线上图中电流Ia和Ic、UAN和UCN分别连接电能表的第一元件和第二元件绕组，用于进行相量的检测。

电能计量装置误接线分析及电费电量核算摘 要：在电能计量过程中，电能计量装置不能正确反映实际电量而出现错误 计量的情况称为电能计量异常。

为公平、公正、合理计量电能，维护发、 供、用电各方的经济利益，必须对各种电能异常计量进行及时、快捷、准 确地检查诊断和纠正，并采取有效的防范措施。

电能计量装置包括各种类型的计量用电压、电流互感器及其二次回路、电能计量柜、箱等。

任何一部件发生异常，都会影响电能表的正确计量，从而使供、用电双方不能公平、公正地进行电量、电费的核算。

关键词：计量装置；更正系数；退补电量；1电费电量核算 1.1有功功率的计量有功功率的计量包括单相有功功率的计量和三相有功功率的计量，三相有功功率的计量又分为三相三线制电路和三相四线制电路有功功率的计量。

(1)单相交流电路有功功率的计算公式为ϕcos UI P =式中，U 代表电压有效值，，I 代表电流有效值，ϕ代表功率因数角。

(1)三相三线制电路的有功功率的计算公式为)30cos()30cos(21C o C CB A o A AB I U I U P P P ϕϕ-++=+=当三相电路完全对称时，三相功率为ϕϕϕcos 3)30cos()30cos(21UI I U I U P P P o C CB o A AB =-++=+=图1-1三相三线制电路有功功率相量图1.2.更正系数计算更正系数K 的定义为：更正系数是在同一功率因数下，电能表正确接线应计量的电能值W 与错误接线时电能表所计量的电能值，W ，即：K=，WW。

更正系数K 乘以错误接线时电能表所计量电能即为实际电能值。

设正确计量时功率为正确P ，错误计量时的功率为错误P ，发生错误接线的时间t ，则：tt 错误，正确P W P W ==。

故K= t t 错误正确错误正确，P P P P W W==，即更正系数等于电能表正确接线时的功率正确P 与错误接线时的功率错误P 之比。

错误接线时电能表所记录的功率正确P 可先按元件计算，每一元件实际所接电压、电流及电压与电流间夹角余弦的乘积即为该元件的功率，再将所有元件功率相加就可得到总的功率。

安徽省安庆培训基地培训管理处陈春--电能计量错误接线检查及更正系数计算一、电能计量装置的接线方式1、电能计量方式共分为以下几种类型：（1）按照电力客户受电端电压的不同，分为高供高计、高供低计、低供低计三种。

（2）按照电力客户用电设备的不同，分为单相、三相三线、三相四线。

（3）按电压等级和电流大小不同，分为高压计量和低压计量，直接接入和经互感器接入方式。

2、电能计量装置的接线方式：（1）接入中性点绝缘系统的电能计量装置，应采用三相三线有功、无功电能表。

接入非中性点绝缘系统的，应采用三相四线有功、无功电能表或三只感应式无止逆单相电能表。

（2）接入中性点绝缘系统的2台电压互感器，35kV及以下的宜采用V/V方式接线，接入非中性点绝缘系统的3台电压互感器，35kV及以上的宜采用Y0/y0方式接线。

其一次侧接线方式和系统接地方式相一致。

（3）低压供电，负荷电流为50A及以下时，宜采用直接接入式电能表；负荷电流为50A以上的，宜采用经互感器接入的接线方式。

（4）对三相三线制接线的电能计量装置，其2台电流互感器二次绕组与电能表之间宜采用四线连接。

对三相四线制接线的电能计量装置，其3台电流互感器二次绕组与电能表之间宜采用六线连接。

中性点绝缘系统：指一个系统，除通过具有高阻抗的指示、测量仪表或保护装置接地外，无其他接地的连接。

2 、电能计量方式供电线路分为单相、三相四线和三相三线电路，那么，与之对应的电能表也有单相电能表、三相四线电能表和三相三线电能表。

所谓计量方式并非按电能表分类，而是按电能计量装置相对供电变压器的位置不同来区分。

图中的A、B、C 分别是计量装置的安装点。

二、电能计量装置分类根据DL/T 448-2000《电能计量装置技术管理规程》规定，运行中的电能计量装置按其所计量电能的多少和计量对象的重要程度分五类（I、II、III、IV、V）进行管理。

1、I类电能计量装置月平均用电量500万kWh及以上或变压器容量为10000kVA及以上的高压计费用户、200MW及以上发电机、发电企业上网电量、电网经营企业之间的电量交换点、省级电网经营企业与供电企业的供电关口计量点的电能计量装置。

两元件无功电能表错接线时更正系数的计算作者：杨建云来源：《中国科技博览》2014年第19期[摘要]本研究旨在探讨两元件无功电能表错接线时更正系数的计算方法。

在简要介绍两元件无功电能表错接线的检查方法的前提下，结合三相三线两元件有功电能表和三相三线两元件无功电能表以及相关实例，对几种错接线下的更正系数确定进行分析，并提出了一些注意事项，希望对广大电力技术人员有所帮助。

[关键词]两元件；电能表；无功电能表；错接线；更正系数中图分类号：TK39 文献标识码：A 文章编号：1009-914X（2014）19-0100-02一、两元件无功电能表错接线的检查一般认为，两元件无功电能表错接线的检查方法与有功电能表基本相同。

由于两元件无功电能表接线转换的环节相对较多，使得其很容易出现接线差错，这种情况最常发生在经电压互感器和电流互感器接入的无功电能表。

结合采用V/V接线配置的电压互感器，接用的内相角为60°的三相三线两元件无功电能表来看，通常我们先对3个相电压进行测量确定，通过相序表确定相电压a和相电压c，同时对相电压b进行确定（b相电压为0），并可借此判断可能出现的电压回路故障，可考虑电压互感器一次或二次回路短路、极性接反，并加以更正。

另外，正常情况下，钳形电流表测得流入电能表的各电流数值（I1、I2）以及各电流之和（I1+I2）应近似相等，否则即可判断电流二次回路有短路、开路或接触不良情况。

在用户各相负荷基本相同，负荷性质为感性负荷的情况下，在电压相序及各相电压确定后，可以通过相位伏安表对接入电能表的电压、电流间相位加以测量，并结合同一相别电流与电压相临近原则，画出相应向量图，对照正确向量图对错接线情况进行有效判断。

现列举以下几种错接线方式的向量图（如图1所示）：二、两元件无功电能表错接线时更正系数的计算（一）无功电能表端子接线错误时的更正系数计算结合对三相三线两元件有功和无功电能表的接线进行研究，应用向量图法判断接线是否错误。

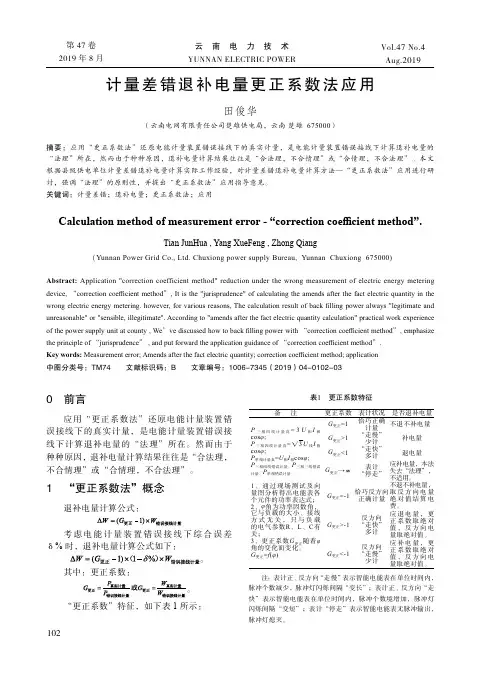

计量差错退补电量更正系数法应用田俊华【期刊名称】《《云南电力技术》》【年(卷),期】2019(047)004【总页数】3页(P102-104)【关键词】计量差错; 退补电量; 更正系数法; 应用【作者】田俊华【作者单位】云南电网有限责任公司楚雄供电局云南楚雄 675000【正文语种】中文【中图分类】TM740 前言应用“更正系数法”还原电能计量装置错误接线下的真实计量，是电能计量装置错误接线下计算退补电量的“法理”所在。

然而由于种种原因，退补电量计算结果往往是“合法理，不合情理”或“合情理，不合法理”。

1 “更正系数法”概念退补电量计算公式：考虑电能计量装置错误接线下综合误差δ%时，退补电量计算公式如下：其中：更正系数：“更正系数”特征，如下表1所示：表1 更正系数特征注：表计正、反方向“走慢”表示智能电能表在单位时间内，脉冲个数减少，脉冲灯闪烁间隔“变长”；表计正、反方向“走快”表示智能电能表在单位时间内，脉冲个数境增加，脉冲灯闪烁间隔“变短”；表计“停走”表示智能电能表无脉冲输出，脉冲灯熄灭。

备注更正系数表计状况是否退补电量P 三相四线计量真=3 U相I相cosφ；P三相四线计量真=√3U线I相cosφ；P单相计量真=U相I相cosφ；G更正=1 恰巧正确计量不退不补电量G更正＞1 “走慢”少计补电量G更正＜1 “走快”多计退电量P三相四线错误计量、P三相三线错误计量、P单相错误计量G更正→∞ 表计“停走”应补电量，本法失去“法理”，不适用。

应补电量，更正系数取绝对值，反方向电量取绝对值。

1、通过现场测试及向量图分析得出电能表各个元件的功率表达式；2、φ角为功率因数角，它与负载的大小、接线方式无关，只与负载的电气参数R、L、C有关；3、更正系数G更正随着φ角的变化而变化。

G更正=f(φ)G更正=-1 恰巧反方向正确计量不退不补电量，取反方向电量绝对值结算电费。

G更正＞-1反方向“走快”多计应退电量，更正系数取绝对值，反方向电量取绝对值。

电能计量装置错误接线更正系数的几种求解方法
陈宝庭
【期刊名称】《宁夏电力》
【年(卷),期】1995(000)003
【摘要】本文通过理论分析的方法，分析了一起电能计量装置的错误接线，并采用“相量计算法”、“失量图解法”和“坐标分解法”分别求解出了错误接线下的更正系数。

【总页数】3页(P37-39)
【作者】陈宝庭
【作者单位】无
【正文语种】中文
【中图分类】TM933.407
【相关文献】
1.电能计量装置失压故障时几种更正系数计算方法分析 [J], 王鹏

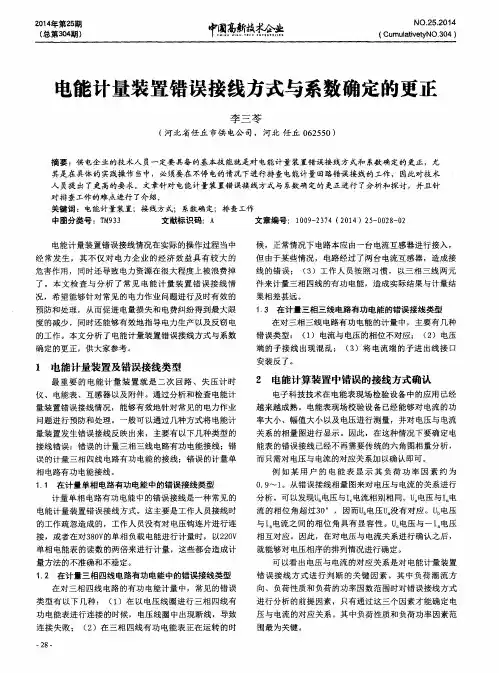

2.电能计量装置错误接线方式与系数确定的更正 [J], 李三苓
3.三相三线两元件电能表错误接线更正系数通用计算方法的推导 [J], 朱军;俞金妹
4.电能计量装置错误接线方式和更正系数确定的几个难点 [J], 窦永强
5.电能计量装置的错误接线及更正方法 [J], 王为民;史登跃;李慧霞
因版权原因，仅展示原文概要，查看原文内容请购买。

浅谈更正系数K值摘要：在电力系统中时常会遇到电能计量装置因各种原因出现接线错误，此时就会涉及退补电量的计算。

在计算过程中牵扯到更正系数K值，K值即为电能计量装置正确接线时电量（或功率）除以错误接线时的电量（或功率），因错误接线方式的不同K值有正值和负值。

当出现K值为负时，究竟加不加绝对值符号，有些同仁感到很纠结。

现笔者以一个案例，就更正系数为负值时是否加绝对值符号进行分析比较。

关键词：更正系数 K值为负绝对值案例：某用户用一块三相三线电能表计量，原抄见底码为3250，一个月后抄见底码为1250，经检查错误接线的功率表达式为-2UI ，该用户月平均率因数为0.9，电流互感器变比为150/5A，电压互感器变比为6600/100V，请确定退补电量。

(此案例为感应式电能表且无止逆装置)根据错误接线时的功率表达式可求出更正系数为：通过比较发现更正系数K值加绝对值与否对差错电量值的计算结果影响很大，究竟以哪个值进行电量追补呢？两个值都行，但此时一定注意区分错误接线更正后，再次进行下一周期电量结算时，究竟以抄见底码3250还是1250为起度进行电量结算？1、更正系数K值不加绝对值进行差错电量追补时，此时错误接线更正后，进行下一周期电量结算，以底码3250为起度进行抄见电量计算。

因为差错电量9464400kWh包含错误接线期间实际电量5504400kWh和错误接线更正后底码由1250到3250期间的正确电量值3960000kWh(即9464400=5504400+396000)。

所以只能以底码3250为起度进行下一结算周期抄见电量计算。

2、更正系数K值加绝对值进行差错电量追补时，此时错误接线更正后，进行下一结算周期电量结算，则以底码1250为起度进行下一结算周期抄见电量计算。

3、多功能电能表和智能电能表工作原理为电子式，且所有量值都为液晶显示，不管正方向还是反方向出现的量值都会累计增加，不会出现如感应式且无止逆器的电能表量值减少的现象。
