低压三相四线电能计量装置错误连接线分析和判断低压三相四线电能计量装置是用于测量低压三相四线电能的设备,它的精度、可靠性和安全性对于电力系统的正常运行至关重要。
如果该设备错误连接线,将导致电能计量错误,甚至造成安全隐患。
因此,及时发现和排除错误连接线是电力系统维护和管理的重要任务。
本文将从错误连接线的原因、表现和应对措施等方面展开分析和判断。
一、错误连接线的原因错误连接线的原因非常多样化,主要包括以下几个方面:1.电缆接头或插头接触不良。
2.线路过载或短路,导致连接线烧损。
3.操作人员误判电源柜端子,将三相电线连接到错误的电源柜端子上。
4.操作人员误接三相电线的相序。
5.操作人员误将中性线与地线连接而导致相位错乱等。
以上原因都是由于操作人员的疏忽或者电力设备自身问题导致的。
出现这些问题后,将会引起明显的错误测量和计量数据。
1.电能计量表示值异常:低压三相四线电能计量装置的计量精度高,因此在正确连接线的情况下,其显示值应该非常接近实际值,即误差非常小。
但在错误连接线的情况下,显示值将会出现异常,误差明显。
2.三相电压或电流不平衡:在正常情况下,三相电压或电流应该平衡,而在错误连接线的情况下,往往会导致三相电压或电流不平衡。
这是由于三相电压或电流相位错乱,导致测量出的电能值错误。
3.电器设备损坏:错误连接线可能会导致电器设备受损或故障。
如果在错误连接线的情况下,某些电线过载或短路,将会导致电器设备受损或故障。
以上表现都是错误连接线的明显表现,应当引起操作人员的重视。
当发现错误连接线的情况时,应立即采取措施进行排除。
经验表明,以下措施可以有效解决错误连接线问题:1.检查接线是否正确:如果检查到接线错误,应当立即进行更正。
2.检查电器设备是否受损:如果检查到电器设备受损,应当采取相应措施进行维修或更换。
3.用万用表进行检测:使用万用表可以快速检测出连接线错误,以便确定是否需要进行更正。
4.翻看电力设备的相关手册:电力设备的相关手册中通常会有正确连接线的示意图,可以作为排除错误连接线问题的参考。

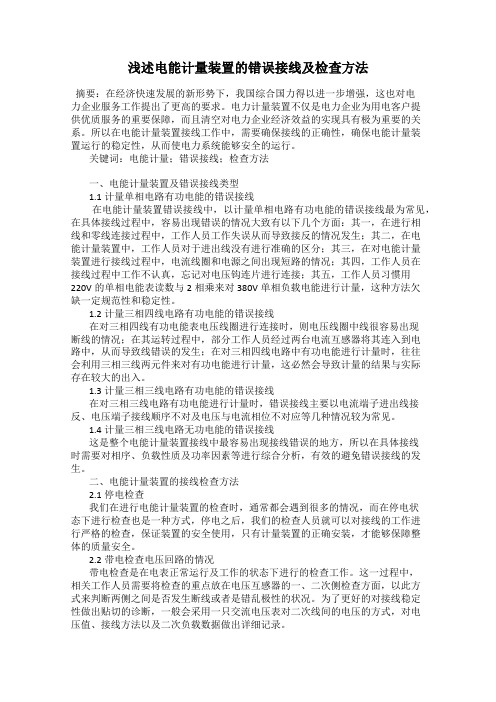

浅述电能计量装置的错误接线及检查方法摘要:在经济快速发展的新形势下,我国综合国力得以进一步增强,这也对电力企业服务工作提出了更高的要求。
电力计量装置不仅是电力企业为用电客户提供优质服务的重要保障,而且清空对电力企业经济效益的实现具有极为重要的关系。
所以在电能计量装置接线工作中,需要确保接线的正确性,确保电能计量装置运行的稳定性,从而使电力系统能够安全的运行。
关键词:电能计量;错误接线;检查方法一、电能计量装置及错误接线类型1.1计量单相电路有功电能的错误接线在电能计量装置错误接线中,以计量单相电路有功电能的错误接线最为常见,在具体接线过程中,容易出现错误的情况大致有以下几个方面:其一,在进行相线和零线连接过程中,工作人员工作失误从而导致接反的情况发生;其二,在电能计量装置中,工作人员对于进出线没有进行准确的区分;其三,在对电能计量装置进行接线过程中,电流线圈和电源之间出现短路的情况;其四,工作人员在接线过程中工作不认真,忘记对电压钩连片进行连接;其五,工作人员习惯用220V的单相电能表读数与2相乘来对380V单相负载电能进行计量,这种方法欠缺一定规范性和稳定性。
1.2计量三相四线电路有功电能的错误接线在对三相四线有功电能表电压线圈进行连接时,则电压线圈中线很容易出现断线的情况;在其运转过程中,部分工作人员经过两台电流互感器将其连入到电路中,从而导致线错误的发生;在对三相四线电路中有功电能进行计量时,往往会利用三相三线两元件来对有功电能进行计量,这必然会导致计量的结果与实际存在较大的出入。
1.3计量三相三线电路有功电能的错误接线在对三相三线电路有功电能进行计量时,错误接线主要以电流端子进出线接反、电压端子接线顺序不对及电压与电流相位不对应等几种情况较为常见。
1.4计量三相三线电路无功电能的错误接线这是整个电能计量装置接线中最容易出现接线错误的地方,所以在具体接线时需要对相序、负载性质及功率因素等进行综合分析,有效的避免错误接线的发生。
电能计量装置错误接线检测与分析电能计量装置在运行中经常会出现错误接线,错误接线会造成电量的差错、会出现不正确的计量或多或少,这样给用户或供电部门造成不必要的损失。
电能计量装置正确接线是保证计量准确的必要条件。
因此,电能计量装置接线检查也是一项很重要的任务。
标签:计量装置接线错误电能表的计量准确性可以通过电能计量检定机构(国家授权由电力企业计量检定部门检定,一般是供电企业的计量中心)的校验得到保证,而现场接线的准确性,不仅取决于装表人员的工作责任心、业务水平及工作的熟练程度,而且由于电力客户法律、法规意识谈薄、有意窃电,致使计量装置错误接线,直接影响到计量的准确性。
对于现场接线的检查,一般采用电能表现场校验仪,采用六角图法检查分析判断,但其存在许多不足:①设备投资比较大、仪器较多、携带运输不方便;②接线较多、操作步骤复杂、使用不方便;③需提供操作电源,受现场环境影响较大;④当三相二元件有功电能表错误接线在48种以外时,仪器无法分析判断。
为克服上述缺陷,我们在现场采用了手持式钳形相位表,对计量装置接线现场检查,依据现场检查结果进行分析判断,大大减少了投资和现场工作量,受到了现场检定人员的一致好评。
使用该仪表可以在现场完成诸如感性、容性负荷的判别、电能表接线正确与否、电能表运行快慢判断、测量三相相序、判断变压器接线组别。
可进行三相相电压、线电压、三相电流、相位差、相序及电阻的测量。
解决问题的实践过程描述一、工作前,首先要完善好工作票制度和工作许可制度,认真填写好变电站第二种工作票,并履行好工作许可手续。
完成后,可通过钳形相位表(以使用SMG2000相位表为例)?的相位测量档测量出三相负载的性质(阻性、感性、容性及相角)。
钳形相位表的使用方法:1.将相位表的红笔和黑笔连线的另一端,按颜色分别插入相位表上标有“U1”的两侧插孔内。
2.将相位表电流卡钳连线的另一端,插入相位表上标有“I2”插孔内。
此时应注意:使用相位表时I1和U2是一组,I2和U1是一组。
三相四线电能计量装置常见错误接线及判断摘要:电能计量装置是电力企业实现电量结算及线损考核的重要工具,电能计量准确与否直接关系到发、供电企业的经济效益和社会效益,各发、供电企业在提高计量准确性方面都越来越重视。
而计量装置的接线是否正确,将直接影响到计量的准确性。
因此,掌握电能计量装置错误接线的分析方法极为重要。
关键词:计量装置三相四线电能表接线类型一、引言为确保供电企业和广大电力用户的利益不受损失,对于准确计量电能,使电能计量装置准确、稳定运行在计量管理工作中显得十分重要。
掌握电能计量装置接线检查是每个计量工作者必须具备的。
因此,计量人员、用电检查人员必须学会错误接线的判断方法。
造成电能计量装置的故障原因:1.构成电能计量装置的各组成部分出现故障。
2.电能计量装置接线错误。
3.人为抄读电能计量装置或进行电量计算出现的错误。
4.窃电行为引起的计量失准。
5.外界不可抗力因素造成的电能计量装置故障。
二、计量装置的原理电能计量是通过二次电路、互感器以及电能表按一定的结构组合从而实现在线电能计量功能。
在竞争愈发激烈的今天,在现代电力市场条件下为了能够保证公平、公正、公开的电能生产者和使用提供优越的服务,建立现代化的电能计量、交易以及电力系统是非常必要的。
作为提供电能计量的源头,对于电能的管理和计量是非常至关重要的作用。
电能计量装置是为计量电能所必须的计量器具和辅助设备的总体,包括电能表、负荷管理终端、配变监测终端、集中抄表集中器、计量柜(计量表箱)、电压互感器、电流互感器、实验接线盒以及二次回路等。
电能表按接线方式不同可分为:单相表、三相三线电能表、三相四线电能表。
三、常见的错误接线类型三相四线电能表四根电压线钳分别夹电能表2、5、8、10号接线端子,三根电流线钳夹1、4、7号端子,校验仪上则按颜色和顺序依次接好即可。
三相四线电能表在正确接线的情况下,计量功率为:P=P1+P2+P3=3IpUpcosφ电能表计量正常,若接线出现错误,则会出现漏计或错计电量,从而造成相应的损失。
电能计量装置接线检查几种方法解析摘要:电能计量装置在运行中经常会出现错误接线,错误接线会造成电量的差错、会出现不正确的计量或多或少,这样给用户或供电部门造成不必要的损失。
电能计量装置正确接线是保证计量准确的必要条件。
因此,电能计量装置接线检查也是一项很重要的任务。
所以,电能计量装置在运行前和运行中要定期进行接线检查。
关键词:电能、装置检查。
接线检查分为两种情况:停电检查、带电检查。
一、停电检查:对于新装或更换互感器以及二次回路的电能计量装置在投运前必须在停电的情况下进行接线检查。
当无法判断接线是否正确或需要进一步核实带电检查的结果时也要进行停电检查。
停电检查的主要内容有:检查互感器变比、极性、接线组别有无错误。
进行二次电缆导线和接线端子标志的核对。
对于所有已经过停电检查的电能计量装置在投运后要进行带电检查。
二、带电检查:1、单相电能表只有一组电磁元件,接线简单,误接线容易发现,所以在这不用阐述。
2、三相四线电能表的检查高供低量电能计量装置一般由三相四线有功、无功电能表和Yy12接线电流互感器等组成。
检查三相四线有功电能表接线是否有错有以下几种方法:(1)实负载比较法。
通过实际功率与电能表反映的功率比较,相对误差大大超过了基本误差范围,则可判断接线有错,运用条件是负载功率比较稳定,最好其波动小于±2%。
(2)逐相比较法。
接进电能表的三根火线中只保留A相,断开B、C相电压,电能表应正转此时也可结合实际负载比较法检查A相接线;同理断开A、C相电压进线检查B相接线;断开A、B相电压进线,检查C相接线。
运用此方法时每相负载不低于额定负载的10%。
(3)三相四线电能表可分解成三只单相单能表,可以采用分相法来检查接线的正确性。
指保持其中任一元件的电压和电流,而断开其余元件所加的电压,转盘应正转,转速约为原转速的1/3,若反转或转速相差很大,则可能有误接线。
(4)可用现场校验仪从电能表的端钮盒取电压,电流用钳形电流互感器从电流互感器的二次侧钳入采样,校验时注意观察校验仪显示屏上的相量图、所出现的误差、功率,这样有助于判断接线、电流、电压是否正常。
电能计量装置错误接线判断分析与处理【摘要】三相三线错误接线判断原理、三相三线测量数据、错误的相量图、更正系数、追退电量、错误接线图、三相四线测量数据、三相四线的错误向量图及更正系数和错误接线图、【关键词】元件、相别、相电压、线电压、电流、夹角、参考点、相量图、更正系数、接线图前言:电能计量装置准确与否直接关系企业的经济效益和社会的效益,掌握电能计量装置接线检测是每个计量工作者必须具备技能,掌握错误接线判断分析、以便计算更正系数,追退电量,维护企业和用电户的合法权益。
1、三相三线错误接线判断处理1.1三相三线错误接线判断原理三相三线电能计量装置电能表二元件构造正常接线第一元件:电压、电流为 Uab Ia第二元件:电压、电流为 Ucb Ic判断错误接线需测量数据,一般用,元件指的表尾一般用1、2、3来表示,表示接入的位置,所以,测量数据元件表示:第一元件:电压、电流为 U12 I1第二元件:电压、电流为 U32 I3这样画向量图时就可以把元件和相分开、元件指的表尾一般用1、2、3来表示,相别用A B C来表示1.2、三相三线需要测量数据(1)测量赋值-伏安相位仪测量:测量电压、电流的大小,能够判断是否存在断线问题U12 = U32= U31= I1= I3=U1-地= U2-地= U3-地=(2)需要测量相位:∠U12U32=∠U12I1 =、∠U32I3=、∠I1I2 =(3)相序判断∠U12U32= 300° 表示正相序 abc、bcc cab∠U12U32= 60°表示逆相序acb bac cba(4)三相三线需要找参考点用伏安相位仪电压测量黑笔按电能表装置上Ub(零)电压参考点红笔分别接电能表尾三元件U1 U2 U3哪个与Ub(零)参考电压为零,则表示该元件为Ub 例如:1 2 30(B)1.3、根据电压相别绘电压向量图(1)可以先以相别定坐标,建立坐标系,然后根据电压相序标注元件电压,电压 Ua Ub Uc注意因是矢量,所以应点点(3)根据前面判断的电压相序,以及接地相,判断第一、第二元件接入的电压,然后在相量图上标出U1 U2 U3 ,再画出U12 U32 。
低压三相四线电能计量装置错误连接线分析和判断
低压三相四线电能计量装置错误连接线是指装置的接线方式与实际应该连接的方式不符,导致电能计量装置无法正常工作或者读数不准确的情况。
低压三相四线电能计量装置的正确接线方式应该是三相四线制,即A相、B相、C相分别连接计量装置的对应端子,中性线连接到中性线端子,接地线连接到接地线端子。
如果接线错误,则会出现以下几种情况:
1. 相序错误:相序错误是指接线时将三相线连接到计量装置的错误相位上。
将A相连接到B相端子,B相连接到C相端子,C相连接到A相端子。
相序错误会导致电流和电压的相位不匹配,计量装置无法准确测量电能,读数偏高或偏低。
3. 接地线接错:接地线接错是指将接地线接到计量装置的错误端子上。
接地线用于保护人身安全和设备的正常运行,如果接地线接错,可能会导致计量装置和其他设备的故障,造成电能计量装置读数异常。
1. 查看接线图:查看计量装置的接线图,了解正确的接线方式和各个端子的功能。
2. 检查接线方式:检查计量装置与实际接线是否一致,包括相序、中性线和接地线的连接方式是否正确。
3. 测试电流和电压:使用电流表和电压表对接线进行测试,确认电流和电压的相位和数值是否符合正常工作的要求。
4. 观察读数:观察计量装置的读数是否正常,与实际用电情况是否相符。
5. 纠正错误:如果发现错误连接线,应及时进行纠正,确保计量装置能够正常工作。
对于低压三相四线电能计量装置错误连接线的分析和判断,需要查看接线图,检查接线方式,测试电流和电压,观察读数,并及时纠正错误,以确保计量装置的正常工作和准确计量。
论述计量装置错误接线的排查方法电力计量是面向用户最直接的窗口,是反映电力企业管理水平、资质、信誉等方面最直观的标尺。
但由于各种人为因素如用户窃电、接线错误和各种不可抗拒的因素如计量装置出现故障、偏差等,都会造成电能计量装置出现多计、漏计和错计现象。
为了公平合理计量电能,除了应正确安装电能计量装置和按行业有关标准首检以及周期检定外,及时准确发现计量错误也是计量人员应有的技能。
现实工作中常见的电能计量错误或故障有电能表超差或烧坏、电能计量装置接线错误、PT保险烧毁以及窃电现象。
下面就几种常见现象提出个人工作中常用的排查方法。
1 观察法先是导线接入的观察。
由于电能表类型较多,不同类型电能表接法不一样。
先从接入电能表的导线根数与粗细进行初步判断。
直入式七根(较粗),经互感器三相四线十根(较细),经互感器三相三线七根(较细)。
本人曾在正准完工的某子公司负荷管理终端安装现场迅速发现电能表少接入零线错误,以及杜绝电能计量差错的发生。
后是观察电能表的运转情况,即通过带负载观察电能表是否运转进行下一步判断。
有经验的抄表人员通常都会在抄表的同时注意到电表是否运转,若无,通常都会请用户开启一下基本用电设备以便检查电能表的运行状态。
本人曾在某区局的一个养虾场发现,当时用户打氧机正常运转,而电能表不转,检查发现,原来是直入式电能表电压连片并未连接。
尽管观察法技术含量低,却是最直接最见效的,对普通错误容易发现,也较为实用。
2 实负荷比较法实负荷比较法也称瓦秒法,是将电能表反映的功率与实际功率比较判断电能计量装置是否正确。
当然,实负荷比较法检查电能表接线的前提条件是要求负载功率稳定。
方法是用一只秒表记录电能表圆盘转N转所需时间t,然后根据电能表常数求出负荷功率,与实际负载功率值相比,若二者近似或相等,则说明电能表接线正确;若相差甚远,则说明该电能表准确度或接线有误。
3 电能表提示法7 计量自动化系统监测法应用计量自动化系统快速地调出“反有功日用电量大于零”、“电压回路逆相序”、“CT反极性”、“电压缺相”、“CT二次侧短路”、“三相电压不平衡”等计量装置异常的用户,有的放矢地进行现场排查,能达到省时省力的最好效果。
电能计量装置误接线分析及电费电量核算摘 要:在电能计量过程中,电能计量装置不能正确反映实际电量而出现错误 计量的情况称为电能计量异常。
为公平、公正、合理计量电能,维护发、 供、用电各方的经济利益,必须对各种电能异常计量进行及时、快捷、准 确地检查诊断和纠正,并采取有效的防范措施。
电能计量装置包括各种类型的计量用电压、电流互感器及其二次回路、电能计量柜、箱等。
任何一部件发生异常,都会影响电能表的正确计量,从而使供、用电双方不能公平、公正地进行电量、电费的核算。
关键词:计量装置;更正系数;退补电量;1电费电量核算 1.1有功功率的计量有功功率的计量包括单相有功功率的计量和三相有功功率的计量,三相有功功率的计量又分为三相三线制电路和三相四线制电路有功功率的计量。
(1)单相交流电路有功功率的计算公式为ϕcos UI P =式中,U 代表电压有效值,,I 代表电流有效值,ϕ代表功率因数角。
(1)三相三线制电路的有功功率的计算公式为)30cos()30cos(21C o C CB A o A AB I U I U P P P ϕϕ-++=+=当三相电路完全对称时,三相功率为ϕϕϕcos 3)30cos()30cos(21UI I U I U P P P o C CB o A AB =-++=+=图1-1三相三线制电路有功功率相量图1.2.更正系数计算更正系数K 的定义为:更正系数是在同一功率因数下,电能表正确接线应计量的电能值W 与错误接线时电能表所计量的电能值,W ,即:K=,WW。
更正系数K 乘以错误接线时电能表所计量电能即为实际电能值。
设正确计量时功率为正确P ,错误计量时的功率为错误P ,发生错误接线的时间t ,则:tt 错误,正确P W P W ==。
故K= t t 错误正确错误正确,P P P P W W==,即更正系数等于电能表正确接线时的功率正确P 与错误接线时的功率错误P 之比。
错误接线时电能表所记录的功率正确P 可先按元件计算,每一元件实际所接电压、电流及电压与电流间夹角余弦的乘积即为该元件的功率,再将所有元件功率相加就可得到总的功率。
计量接线错误检查方法解析电能计量装置的主要作用是为电费的收取提供依据,在人们的生活中具有不可或缺的作用。
因而作为新时期背景下的供电企业,必须确保其各项作用得到有效的发挥,尤其是作为企业用电检查人员和技术人员,必须确保电能计量装置接线的正确性,但是其在接线过程中,经常会出现这样或那样的错误,因而企业用电检查人员必须强化用电检查工作的开展,才能更好地促进其作用的发挥。
1 切实做好各项准备工作为了确保电能计量装置的接线错误情况得到有效控制,必须强化检查工作的开展。
但是任何工作的开展必须做好各项准备工作,所以用电检查人员必须在准备阶段切实强化以下工作的开展:第一,切实准备好用电检查所需的各种工具和设备。
常见的主要有试电笔、螺丝刀、扳手、铅封钳、相位表、万用表、铅封、铅封线、绝缘导线、梯子等,并对需要检查的用电客户上月和本月的用电量进行查看,通过对其比较之后找出其是否存在异常变化情况,同时还应对比往年与同年用电负荷情况,结合用电量的变化,对用户是否存在窃电嫌疑进行初步性的判断,从而为取证做好准备。
同时应准备检查所需的工作服和绝缘手套,以保证剩余电流动作保护器可以正常高效地运行,同时还应为高空作业做好安全保护措施。
第二,对需要检查的电能计量装置的型号规格以及营销MIS中的户号等情况进行核对,并对电能计量装置所安装的位置是否存在磁场干扰和热源以及剧烈的机械振荡等问题,并对电能表的接线固定度进行检查,电能计量装置安装是否倾斜,其各种配置齐全和安装牢固等进行观察,再对电能计量装置能否正常的高效的工作进行观察,通过听、摸、看等措施对其运行情况进行高效稳定检查。
2 检查工作的内容在做好各项准备工作的基础上,为了确保检查工作的高效开展,用电检查人员就必须在检查工作中切实强化以下工作的开展:第一,在对单相的电能计量装置进行错误接线检查时,若电能计量装置不转动且无计量电量,初步判断应该是电压小钩处于断开的状态,所以此时就应打开接线盒,并对其是否处于断开状态进行检查,若属于中性线和相线被反接,那么在正常用电过程中,电能计量装置虽然能够正常转动,但是其实是采取一火、一地的方式来窃电,同时也极易导致触电的情况出现。
电能计量装置错接线检查及故障分析摘要:近年来,我国对电能的需求不断增加,人们对电能的计量装置也越来越光柱。
电能计量装置在电能计量的工作中是最重要的组成部分,它是由电能表、互感器等来确保其准确性。
由于电能计量装置在安装与检查的过程中会因为工作失误造成接线故障,在运行的过程中也可能出现由于自然因素或是偷电行为造成接线故障。
而接线故障在计量时的误差远大于电能表与互感器的基本误差,因此为了可以更准确的计量电能,接线的准确性至关重要。
本文主要讲述了电能计量装置错接线的检查与故障分析。
关键词:电能计量装置;错接线检查;故障分析引言电能计量是电力商品交易中的/一杆秤,它的准确与否直接涉及到供用电双方的经济利益。
由于一般10kV及以上的高压系统均采用三相三线的供电方式,所以高压系统大多采用三相两元件电能表计量电能。
电能表的接线并不复杂,但由于疏忽,特别是附有电压互感器与电流互感器的电能表,错接的情况较多。
错接线会造成供电企业电量损失。
1电能计量装置中错接线的类1.1单相电能表错接线形式及检查方法①错接线形式一:电压小钩断开。
错接线下计量结果表达式为p=0,后果是电能表停转,不计电量。
检查方法:观察电能表运行情况,打开接线盒检查电压小钩连接情况。
②错接线形式二:中性线与相线接反,错误接线如下图GYND00902001-2。
错误接线形势下的结果表达式为P=UIcosφ,错误接线的后果是正常用电情况下电能表仍正常转动。
但存在的问题是用户易利用“一火一地”方式窃电,易触电且不安全。
检查方法是不断开电源,用万用表分别测量电能表进线的1号接线端子的对地电压,如读数为220伏,表明接线正确,如读数接近0,表明接线错误,此线为电源中性线。
③错接线形式三:电源与负载线在电能表端子接反。
错接线的结果是P=-UIcosφ,后果是电流反相进线,电能表反转,读数可读反转读数的绝对值,但有一定的误差。
检查方法是观察电能表运行情况,判断电能表是否反转。
电能计量装置现场检验 页脚内容- 1 - 目 录
实例一 错误现象为表尾电压正相序WUV;电流相序Iu Iw
方法一:使用相位表,采用对地测量电压的方法确定V
相电压,分析判断错误接线 方法二:使用相位表,采用不对地测量电压的方法,分析判断错误接线 方法三:利用在向量图上对电压电流进行分析,判断错误接线 实例二 错误现象为表尾电压逆相序VUW;电流相序Iu Iw;U相电流极性反 方法一:使用相位表,采用对地测量电压的方法确定V相电压,分析判断错误接线 方法二:使用相位表,采用不对地测量电压的方法,分析判断错误接线 方法三:采用在相量图上对电压电流进行分析,判断错误接线 实例三 错误现象为表尾电压正相序WUV;电流相序Iw Iu ;功率因数为容性 方法一:使用相位表,采用对地测量电压的方法确定V相
电压,分析判断错误接线 方法二:使用相位表,采用不对地测量电压的方法确定V电能计量装置现场检验 页脚内容- 2 - 相电压,分析判断错误接线 方法三:使用相位表,利用向量图分析判断错误接线
实例四 错误现象为表尾电压逆相序UWV;电流相序Iu Iw ;电流W相极性反;功率因数为容性 方法一:使用相位表,采用对地测量电压的方法确定V相
电压,分析判断错误接线 方法二:使用相位表,采用不对地测量电压的方法确定V
相电压,分析判断错误接线 方法三:使用相位表,利用向量图分析判断错误接线
实例五 错误现象为表尾电压正相序VWU;电流相序Iu Iw ;
TV二次侧U相极性反 方法一:使用相位伏安表测量数据,分析TV二次侧不断相极性反时的错误接线 方法二:使用相位伏安表测量数据,分析TV二次侧不断相极性反时的错误接线 方法三:使用相位伏安表测量数据,利用原理图分析TV二次侧不断相极性反时的错误接线 实例六 错误现象为表尾电压逆相序UWV;电流相序Iw Iu ;
W相电流极性反;TV二次侧W相极性反 方法一:使用相位表测量数据,分析TV二次侧不断相极性反时的错误接线 方法二:使用相位表测量数据,分析TV二次侧不断相极性反电能计量装置现场检验 页脚内容- 3 - 时的错误接线 方法三:使用相位伏安表测量数据,利用原理图分析TV二次侧不断相极性反时的错误接线 实例七 错误现象为表尾电压正相序VWU;电流相序Iu -Iw ;
W相电流极性反;U相电压断 方法一:使用相位表,采用对地测量确定V相电压的分析方法 方法二:使用相位表,采用不对地测量确定V相电压的分析方法 实例八 错误现象为表尾电压逆相序WVU;电流相序Iw Iu ;
W相电压断 方法一:使用相位表,采用对地测量确定V相电压的分析方法 方法二:使用相位表,采用不对地测量确定V相电压的分析方法
附录一 常用数学有关公式 附录二 怎样画向量图 电能计量装置现场检验
页脚内容- 4 - 实例一 错误现象为表尾电压正相序WUV;电流相序Iu Iw
方法一:使用相位表,采用对地测量电压的方法确定V相电压,
分析错误接线 一、测量操作步骤: 1.将相位表用于测量电压的红笔和黑笔分别插入U1侧相对应的两个孔中。电流卡钳插入I2孔中,相位表档位应打在I2的10A档位上。将电流卡钳(按卡钳极性标志)依次分别卡住两相电流线,可测得I1和I3的电流值,并作记录。 2.相位表档位旋转至U1侧的200V档位上。此时,假设电能表表尾的三相电压端子分别是U1、U2、U3。将红笔触放在表尾的U1端子,黑笔触放在U2端子,可测得线电压U12的电压值。按此方法再分别测得U32
