电能计量装置接线错误对电能计量的影响

低压三相四线电能计量装置错误连接线分析和判断1. 引言1.1 背景介绍低压三相四线电能计量装置是供电系统中非常重要的设备之一，用于对电能进行计量和监测。

正确连接线是保证电能计量准确性和供电安全的关键因素之一。

在实际使用中，由于施工人员操作不当或者其他原因，容易出现错误连接线的情况，导致电能计量数据不准确甚至可能损坏装置。

为了帮助大家更好地理解低压三相四线电能计量装置的连接原理以及如何正确判断和避免错误连接线，本文将对这一问题进行深入分析和探讨。

通过对常见的错误连接线情况进行总结和归纳，以及对影响与解决方法的详细阐述，希望能够帮助读者在日常使用中更加灵活和准确地应对各种问题。

在现代社会中，电能计量装置的准确性和可靠性对于电力行业的运行和发展至关重要。

我们有必要深入研究低压三相四线电能计量装置的错误连接线问题，加强对相关知识的了解和掌握，以提高供电系统的稳定性和安全性。

1.2 研究目的本文旨在通过对低压三相四线电能计量装置错误连接线的分析和判断，探讨其可能的原因、影响及解决方法，以提高电能计量装置的使用效率和准确性。

具体研究目的包括：1. 分析低压三相四线电能计量装置连接原理，深入理解其工作机制和电路结构；2. 探讨错误连接线的原因和可能情况，以提高对错误连接线的识别能力；3. 提出判断错误连接线的方法和步骤，帮助用户及时发现和解决问题；4. 分析常见的错误连接线情况，总结经验教训，避免类似问题的再次发生；5. 探讨错误连接线对电能计量装置的影响，提出解决方案，保证装置正常运行；6. 总结应注意的问题，并提出建议和展望，为日后的电能计量装置连接维护提供参考。

2. 正文2.1 低压三相四线电能计量装置连接原理低压三相四线电能计量装置连接原理主要是通过接线板和电能表实现电能的准确计量。

接线板上有三相四线的接线端子，分别对应A相、B相、C相和零线。

在接线板上接好线后，再将电能表与接线板连接，电能表通过对接线板的接线进行监测和计量电能的消耗情况。

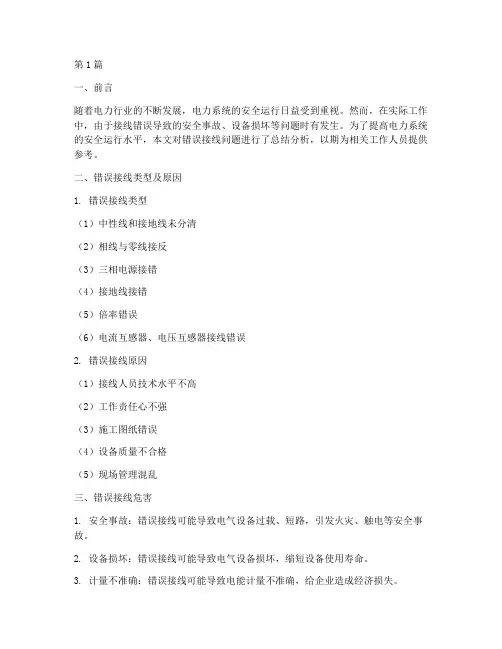

第1篇一、前言随着电力行业的不断发展，电力系统的安全运行日益受到重视。

然而，在实际工作中，由于接线错误导致的安全事故、设备损坏等问题时有发生。

为了提高电力系统的安全运行水平，本文对错误接线问题进行了总结分析，以期为相关工作人员提供参考。

二、错误接线类型及原因1. 错误接线类型（1）中性线和接地线未分清（2）相线与零线接反（3）三相电源接错（4）接地线接错（5）倍率错误（6）电流互感器、电压互感器接线错误2. 错误接线原因（1）接线人员技术水平不高（2）工作责任心不强（3）施工图纸错误（4）设备质量不合格（5）现场管理混乱三、错误接线危害1. 安全事故：错误接线可能导致电气设备过载、短路，引发火灾、触电等安全事故。

2. 设备损坏：错误接线可能导致电气设备损坏，缩短设备使用寿命。

3. 计量不准确：错误接线可能导致电能计量不准确，给企业造成经济损失。

4. 影响电力系统稳定运行：错误接线可能导致电力系统出现电压、频率波动，影响电力系统的稳定运行。

四、错误接线案例分析1. 案例一：某企业配电室发生火灾，原因是接线人员将中性线和接地线接反，导致设备外壳带电，引起火灾。

2. 案例二：某住宅小区发生触电事故，原因是居民在改造家中电路时，将相线与零线接反，导致触电。

3. 案例三：某工厂电能表计量不准确，原因是接线人员将电流互感器、电压互感器接反，导致电能表计量值偏低。

五、预防措施1. 加强接线人员培训，提高其技术水平。

2. 强化工作责任心，确保接线质量。

3. 严格审查施工图纸，确保图纸准确无误。

4. 加强设备质量检验，确保设备质量合格。

5. 优化现场管理，规范操作流程。

6. 定期开展安全检查，及时发现并处理错误接线问题。

六、结论错误接线是电力系统运行中常见的安全隐患，严重威胁着电力系统的安全稳定运行。

通过对错误接线类型、原因、危害及预防措施的分析，有助于提高电力系统的安全运行水平。

相关工作人员应高度重视错误接线问题，采取有效措施，确保电力系统的安全稳定运行。

电能计量装置错误接线检测与分析电能计量装置在运行中经常会出现错误接线，错误接线会造成电量的差错、会出现不正确的计量或多或少，这样给用户或供电部门造成不必要的损失。

电能计量装置正确接线是保证计量准确的必要条件。

因此，电能计量装置接线检查也是一项很重要的任务。

标签：计量装置接线错误电能表的计量准确性可以通过电能计量检定机构（国家授权由电力企业计量检定部门检定，一般是供电企业的计量中心）的校验得到保证，而现场接线的准确性，不仅取决于装表人员的工作责任心、业务水平及工作的熟练程度，而且由于电力客户法律、法规意识谈薄、有意窃电，致使计量装置错误接线，直接影响到计量的准确性。

对于现场接线的检查，一般采用电能表现场校验仪，采用六角图法检查分析判断，但其存在许多不足：①设备投资比较大、仪器较多、携带运输不方便；②接线较多、操作步骤复杂、使用不方便；③需提供操作电源，受现场环境影响较大；④当三相二元件有功电能表错误接线在48种以外时，仪器无法分析判断。

为克服上述缺陷，我们在现场采用了手持式钳形相位表，对计量装置接线现场检查，依据现场检查结果进行分析判断，大大减少了投资和现场工作量，受到了现场检定人员的一致好评。

使用该仪表可以在现场完成诸如感性、容性负荷的判别、电能表接线正确与否、电能表运行快慢判断、测量三相相序、判断变压器接线组别。

可进行三相相电压、线电压、三相电流、相位差、相序及电阻的测量。

解决问题的实践过程描述一、工作前，首先要完善好工作票制度和工作许可制度，认真填写好变电站第二种工作票，并履行好工作许可手续。

完成后，可通过钳形相位表（以使用SMG2000相位表为例）？的相位测量档测量出三相负载的性质（阻性、感性、容性及相角）。

钳形相位表的使用方法：1.将相位表的红笔和黑笔连线的另一端，按颜色分别插入相位表上标有“U1”的两侧插孔内。

2.将相位表电流卡钳连线的另一端，插入相位表上标有“I2”插孔内。

此时应注意：使用相位表时I1和U2是一组，I2和U1是一组。

低压三相四线电能计量装置错误连接线分析和判断低压三相四线电能计量装置是一种重要的电能计量设备，通常被用于对低压电网中的电能进行计量。

但是，在实际应用过程中，由于操作不规范或者其它原因，可能会出现错误的连接，从而影响到设备的正常工作和计量精度。

本文将会对低压三相四线电能计量装置的错误连接线进行分析和判断。

低压三相四线电能计量装置一般由电压互感器、电流互感器、三相四线电能表和配电箱等组成。

这些部件都有特定的接线方法，正确的连接方式可以确保设备正常工作和计量精度。

当这些部件的接线发生错误时，可能会导致电能计量装置无法正常工作，甚至导致计量精度大幅降低。

错误连接线的判断方法：1. 对比装置说明书：在进行接线之前，应当认真阅读电能计量装置的说明书，确认每个部件的正确接线方法，以免错误连接。

3. 逐一排除法：对电能计量装置的每一个部件进行逐一排查，以确定是否存在错误连接或接线不良的情况。

1. 连接绝缘带的位置不对：有时候，在连接电缆时，绝缘带的位置可能会连接到器件的导电部分上，导致电路短路，应当及时更换正确的绝缘带。

2. 连接头未必负：在连接电线时，连接头必须正确接地，否则可能会导致电器短路。

应当注意检查连接头的负极性。

3. 接线处错位放置：在连接电器时，应该注意每根电线与器件接触的位置，以确保电路正确连接。

4. 电缆长度不符合要求：由于低压电能计量装置需要计量的电压和电流比较小，而电缆的长度和其电感系数成正比，电缆长度过长可能会导致电流损失和测量误差增加，应当根据实际情况选择更合适的线缆。

错误连接线对电能计量装置的影响：错误的连接方式可能会导致电能计量装置失效，得到的计量数据不准确。

在严重情况下，可能会导致短路或者火灾等安全事故发生。

因此，在使用低压三相四线电能计量装置时，应当认真阅读说明书、检查配线图、逐一排除错误连接，保证设备正常工作和计量精度。

同时，使用电能计量装置的人员应具备相应的电力知识和正确的操作技能，确保安全使用。

三相四线电能计量装置常见错误接线及判断摘要：电能计量装置是电力企业实现电量结算及线损考核的重要工具，电能计量准确与否直接关系到发、供电企业的经济效益和社会效益，各发、供电企业在提高计量准确性方面都越来越重视。

而计量装置的接线是否正确，将直接影响到计量的准确性。

因此，掌握电能计量装置错误接线的分析方法极为重要。

关键词：计量装置三相四线电能表接线类型一、引言为确保供电企业和广大电力用户的利益不受损失，对于准确计量电能，使电能计量装置准确、稳定运行在计量管理工作中显得十分重要。

掌握电能计量装置接线检查是每个计量工作者必须具备的。

因此，计量人员、用电检查人员必须学会错误接线的判断方法。

造成电能计量装置的故障原因：1.构成电能计量装置的各组成部分出现故障。

2.电能计量装置接线错误。

3.人为抄读电能计量装置或进行电量计算出现的错误。

4.窃电行为引起的计量失准。

5.外界不可抗力因素造成的电能计量装置故障。

二、计量装置的原理电能计量是通过二次电路、互感器以及电能表按一定的结构组合从而实现在线电能计量功能。

在竞争愈发激烈的今天，在现代电力市场条件下为了能够保证公平、公正、公开的电能生产者和使用提供优越的服务，建立现代化的电能计量、交易以及电力系统是非常必要的。

作为提供电能计量的源头，对于电能的管理和计量是非常至关重要的作用。

电能计量装置是为计量电能所必须的计量器具和辅助设备的总体，包括电能表、负荷管理终端、配变监测终端、集中抄表集中器、计量柜（计量表箱）、电压互感器、电流互感器、实验接线盒以及二次回路等。

电能表按接线方式不同可分为：单相表、三相三线电能表、三相四线电能表。

三、常见的错误接线类型三相四线电能表四根电压线钳分别夹电能表2、5、8、10号接线端子，三根电流线钳夹1、4、7号端子，校验仪上则按颜色和顺序依次接好即可。

三相四线电能表在正确接线的情况下，计量功率为：P=P1+P2+P3=3IpUpcosφ电能表计量正常，若接线出现错误，则会出现漏计或错计电量，从而造成相应的损失。

三相四线有功电能表误接线分析及对电能计量的影响摘要：随着中国国民经济的不断增长和发展,电能需求量的日益增加,电力客户逐步增多,对电能计量装置接线的准确性要求将不断提高。

电能计量是电力商品交易中的"一杆秤",电能计量的准确、公平、公正、可靠直接关系到供用电双方的经济利益。

在新装计量装置中由于电流互感器相序、极性的错误导致电能表的误接线,造成电能计量的不准确。

文章在此背景下，初步探讨和分析了三相四线有功电能表误接线分析及对电能计量的影响。

关键词：三相四线有功电能表；误接线分析；电能计量影响随着我国居民的用电需求量日益增大，因此对电能计量装置的要求越来越高。

电能表是统计电能的重要设备，电能计量的准确性和可靠性直接关系到供电企业以及居民用电的实际利益。

此外对于在10kV以上的高压电和10kV以下低压电供电系统而言，也都通常会采用三相四线制供电方式。

三相四线有功电能表是计量电能过程中较为常用的设备，不仅仅能够计量三相和单相动力负荷电能，而且能够计算照明负荷电能，与此同时起到防窃电效果，最终被广泛应用。

在使用三相四线有功电能表时往往需要用到用电流互感器，以期扩大量程。

而诸多研究显示，在使用三相四线有功电能表计量电能过程中，常常出现电能表与电流互感器极性配合问题。

如果忽视上述问题，将显著提高电能表错误接线率。

三相四线有功电能表的错接机会表达多，一旦错接将会出现以下情况：其一，有的不转；其二，有的反转；其三，有的虽然正常运转，但是所计量出的电量数与实际电量数出入较大。

一、三相四线有功电能表计量原理和接线方法1.三相四线有功电能表计量原理分析电能表能够计量电量主要是因为电能表内部有以下零部件：其一，电压；其二，电流线圈。

电能表在负荷电流作用之下会产生转矩，通过机械装置带动电能表计数器，继而显示出用电量。

2.三相四线有功电能表的接线方法分析三相四线有功电能表有三个电路线圈、三个电压线圈，因此在负荷电流作用下会产生三个转矩。

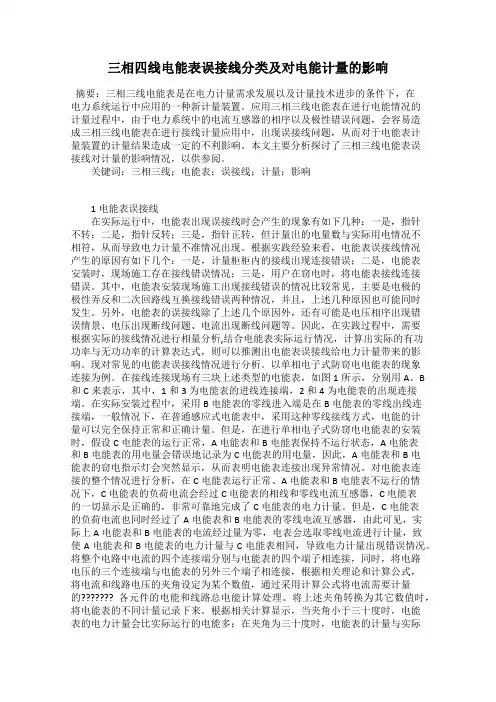

三相四线电能表误接线分类及对电能计量的影响摘要：三相三线电能表是在电力计量需求发展以及计量技术进步的条件下，在电力系统运行中应用的一种新计量装置。

应用三相三线电能表在进行电能情况的计量过程中，由于电力系统中的电流互感器的相序以及极性错误问题，会容易造成三相三线电能表在进行接线计量应用中，出现误接线问题，从而对于电能表计量装置的计量结果造成一定的不利影响。

本文主要分析探讨了三相三线电能表误接线对计量的影响情况，以供参阅。

关键词：三相三线；电能表；误接线；计量；影响1电能表误接线在实际运行中，电能表出现误接线时会产生的现象有如下几种：一是，指针不转；二是，指针反转；三是，指针正转，但计量出的电量数与实际用电情况不相符，从而导致电力计量不准情况出现。

根据实践经验来看，电能表误接线情况产生的原因有如下几个：一是，计量柜柜内的接线出现连接错误；二是，电能表安装时，现场施工存在接线错误情况；三是，用户在窃电时，将电能表接线连接错误。

其中，电能表安装现场施工出现接线错误的情况比较常见，主要是电极的极性弄反和二次回路线互换接线错误两种情况，并且，上述几种原因也可能同时发生。

另外，电能表的误接线除了上述几个原因外，还有可能是电压相序出现错误情景、电压出现断线问题、电流出现断线问题等。

因此，在实践过程中，需要根据实际的接线情况进行相量分析,结合电能表实际运行情况，计算出实际的有功功率与无功功率的计算表达式，则可以推测出电能表误接线给电力计量带来的影响。

现对常见的电能表误接线情况进行分析。

以单相电子式防窃电电能表的现象连接为例。

在接线连接现场有三块上述类型的电能表，如图1所示，分别用A、B 和C来表示，其中，1和3为电能表的进线连接端，2和4为电能表的出现连接端。

在实际安装过程中，采用B电能表的零线进入端是在B电能表的零线出线连接端，一般情况下，在普通感应式电能表中，采用这种零线接线方式，电能的计量可以完全保持正常和正确计量。

三相三线制电能表误接线对计量的影响作者：绍兴用电管理所韩明磊一、三相三线电能计量表的正确接线及其向量图电能计量装置主要由计量互感器、电能表及二次连接导线组成，正确接线及其向量图如下：计量接线图（外部）向量图计量接线图（内部同名端配合）二、三相三线电能表实际运行中经常出现的非正常运行方式经常出现的非正常运行方式如下：1） A相电压缺相；或B相电压缺相；或C相电压缺相；2）电压接线错误的排列组合（Uc-b-a）（Ua-c-b）（Ub-c-a）（Ub-a-c）（Uc-a-b）3） A相电流接反，如（－Ia/Ic）；或C相电流接反，如（Ia/－Ic）4） AC相电流互换5） AC相电流同时接反6） AC相电流互换并同时接反7） A相电流正进Ⅱ元件，C相电流反进Ⅰ元件8） A相电流反进Ⅱ元件，C电流正进Ⅰ元件三、退补电量的计算电能计量装置由于各种原因出现了失准，特别是错误接线，应进行电量的更正。

根据退补电量，即抄见电量与实际用电量的差别，多退少补。

退补电量＝正确电量－错误电量ΔW＝W－W`更正系数K定义为：K＝WW` PP`(P ：正确接线时功率；P`错误接线时功率)ΔW＝W－W`＝KW`－W`＝（K－1）W`说明：1）ΔW>0，用户应补交ΔW的电费。

2）ΔW<0，应退给用户ΔW的电费。

3） K>1或K<0，用户应补交ΔW的电费；4） K<1供电企业应退给用户ΔW的电费。

5）若电能表在错误接线期间反转，则W`应取负值。

四、三相三线电能表计量误接线中常用的退补电量计算方法三相三线电能表计量误接线中常用的退补电量计算方法有五种：功率测量法、计量装置对比法、平均电量法、估算法、更正系数法。

其中更正系数法是处理三相三线电能表计量差错最常用的方法，其他方法可在无法采用更正系数法时使用，或对更正系数法的计算结果进行验证：1. 功率测量法：在负荷运行稳定的条件下，使用功率表或现场校验仪测出错误接线时输入电能表的功率值P`及错误接线更正后输入电能表的负荷功率值P，算出更正系数K，再算出退补电量ΔW。

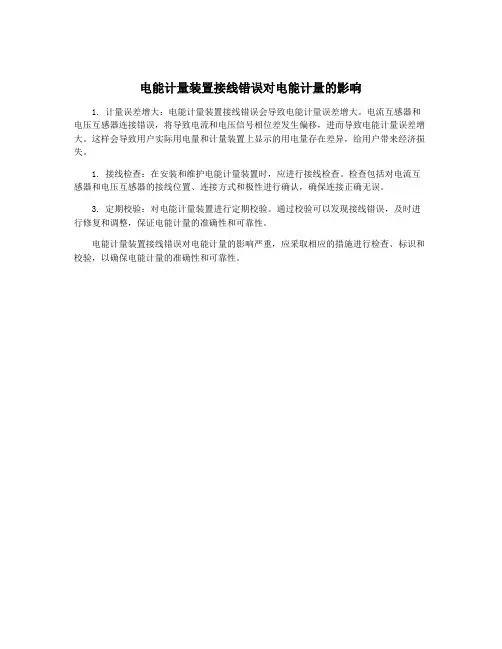

电能计量装置接线错误对电能计量的影响
1. 计量误差增大：电能计量装置接线错误会导致电能计量误差增大。

电流互感器和电压互感器连接错误，将导致电流和电压信号相位差发生偏移，进而导致电能计量误差增大。

这样会导致用户实际用电量和计量装置上显示的用电量存在差异，给用户带来经济损失。

1. 接线检查：在安装和维护电能计量装置时，应进行接线检查。

检查包括对电流互感器和电压互感器的接线位置、连接方式和极性进行确认，确保连接正确无误。

3. 定期校验：对电能计量装置进行定期校验。

通过校验可以发现接线错误，及时进行修复和调整，保证电能计量的准确性和可靠性。

电能计量装置接线错误对电能计量的影响严重，应采取相应的措施进行检查、标识和校验，以确保电能计量的准确性和可靠性。

1电能计量装置错误接线分析及退补电量计算一、电能表错误接线分析 1、单相有功电能表错误接线分析（1）未接电压挂钩：0)u (i,:元件= 0P = 表不转。

（2）电压挂钩接②端：)u ,i (i :元件b + 电压元件损耗被计入电能表，对用户不公平，因用户已分摊了表损电费。

2（3）火线②进①出：u)(-i,:元件 ϕ-=cos UI P 表反转。

（4）火线、零线搞错：(-i,-u):元件 ϕ=cos UI P 负载1的电能被正确计量，但负载2的电能不被计量，所以容易造成窃电。

（5）火线①进，零线②进：火零线被电流元件短接，若电源方向送电，立刻烧毁电表。

2、三相四线有功电能表错误接线分析分析步骤：（1）确定各元件所接电流、电压；（2）画各元件所接电流、电压相量图；（3）根据相量图，写出电能表在对称负载时，各元件的功率表达式及总功率表达式并化简；（4）由化简后的总功率表达式判断计量是否正确。

【例1】某三相四线有功电能表接线如下图所示，试分析计量是否正确。

34解：三个元件所接电流、电压分别为：)U ,I (:1A a ••元件、)U ,I (:2元件B c ••、)U ,I (:3元件C b ••-5根据相量图得负载对称时三个元件的功率分别为：ϕ=cos UI P 1、)120cos(UI P 2ϕ+︒=、)60cos(UI P 3ϕ+︒=∴总功率 )sin 3(cos UI P P P P 321ϕ-ϕ=++='A•U6∴计量不正确。

【例2】某三相四线有功电能表接线为)U ,I (:1元件B a ••、)U ,I (:2元件C b ••、)U ,I (:3元件A c ••试分析计量是否正确。

解：根据三相四线有功电能表相量图得负载对称时三个元件的功率分别为：)120cos(UI P 1ϕ-︒=、)120cos(UI P 2ϕ-︒=、)120cos(UI P 3ϕ-︒=∴总功率)sin 23cos 21(UI 3)120cos(UI 3P P P P 321ϕ+ϕ-=ϕ-︒=++=' ∴计量不正确。

浅析错误接线对电能计量装置的影响作者：李新来源：《数字化用户》2013年第29期【摘要】电能计量装置的正确安装是电力企业全过程的最终技术环节，其工作质量的好坏直接影响到企业的经济效益。

在实际操作中，电能计量装置的错误接线种类各种各样，本文通过对电能计量装置错误接线问题进行分析，为电力企业提供一定的指导。

【关键词】电能计量装置安装错误接线一、引言在实际操作中，电能计量装置的错误接线情况时有发生，不仅损害了电力企业的经济效益，在很大程度上也造成电力资源的浪费。

通过对电能计量装置的常见错误接线形式进行检查与分析，可以对电力作业中的常见问题能够做到早预防、早处理，最大限度的避免电量损失和电费纠纷，对反窃电和电力生产有着重要的指导意义。

本文分析了电能计量装置的错误接线，找出电能计量装置中接线存在的问题。

二、电能计量装置及错误接线类型电能计量装置中最重要的是互感器和附件、电能表、失压计时仪以及二次回路。

通过电能计量装置的常见错误接线形式检查与分析，对电力作业中的常见问题能够做到早预防，早处理，电能计量装置发生错误接线可以通过一定的方式反映出来。

常见的接线错误有以下几种类型。

（一）计量单相电路有功电能的错误接线。

整个电能计量装置错误接线中最为常见的错误类型是计量单相电路有功电能的错误接线，在这种错误类型中，存在以下情况：在接线时，工作人员忘记连接电压钩连片，或者在计量380V单相负载电能时，工作人员习惯用一只220V 的单相电能表读数乘以2的方法来计量，然而这种方法缺乏一定的规范性与稳定性。

（二）计量三相四线电路有功电能的错误接线。

计量三相四线电路有功电能的错误接线类型中，主要包括以下3种：在三相四线有功电能表电压线圈连接的过程中，电压线圈中线出现断线状况；三相四线有功电能表在运转的过程中，本应经过一台电流互感器接入电路，然而在某些状况下经过两台电流互感器连入电路，由此造成错误接线；在计量三相四线电路有功电能时，工作人员习惯使用三相三线两元件来对其进行计量，这样的计量结果与实际结果存在很大的偏差。

三相三线电能表误接线对计量的影响分析【摘要】三相三线电能表是在电力计量需求发展以及计量技术进步的条件下，在电力系统运行中应用的一种新计量装置。

应用三相三线电能表在进行电能情况的计量过程中，由于电力系统中的电流互感器的相序以及极性错误问题，会容易造成三相三线电能表在进行接线计量应用中，出现误接线问题，从而对于电能表计量装置的计量结果造成一定的不利影响。

本文将结合计量装置的计量准确性的重要作用意义，根据三相三线电能表误接线问题的具体情况，对于三相三线电能表误接线问题的计量影响进行分析论述，以提高三相三线电能表计量准确性。

【关键词】三相三线；电能表；误接线；计量结果；准确性在电力运营中，电能计量装置的计量准确性对于电力企业以及电力用户的利益都有很大的影响，并且在一定程度上电能计量装置的电能计量结果准确性还对于电力能源的合理利用也具有一定的影响和作用。

三相三线电能表是一种新型的电能计量装置，它多应用于10千伏以及以上的电压系统供电计量中。

通常情况下，进行三相三线电能表的接线计量方法相对比较简单，但是在进行三相三线电能表接线过程中，由于电能计量装置中还带有电压互感器以及电流互感器，因此，在进行三相三线电能表安装接线过程中，就容易因为安装接线上的疏忽造成电能表误接线问题出现。

通常情况下，三相三线电能表安装接线过程中，一旦出现误接线问题就容易导致电能表的电能计量结果存在误差和不准确情况，对于电能表的正常计量运转也会存在一定的影响，会出现不转动或者是反转情况。

本文将结合三相三线电能表安装接线中可能发生的误接线问题与情况，对于电能表误接线问题的计量影响进行分析论述。

1.三相三线电能表误接线问题分析通常情况下，在进行三相三线电能表等电能计量装置的安装过程中，电能表的安装接线过程比较简单，但是由于三相三线电能表是与电压互感器、电流互感器等连接在一起的，因此，在进行电能表的安装接线过程中，就会由于安装接线过程中疏忽问题，或者是对于电压互感器以及电流互感器的安装接线错误，直接影响到三相三线电能表的安装接线问题，导致误接线问题出现。

三相三线制电能表误接线对计量的影响作者：绍兴用电管理所韩明磊一、三相三线电能计量表的正确接线及其向量图电能计量装置主要由计量互感器、电能表及二次连接导线组成，正确接线及其向量图如下：计量接线图（外部）向量图计量接线图（内部同名端配合）二、三相三线电能表实际运行中经常出现的非正常运行方式经常出现的非正常运行方式如下：1）A相电压缺相；或B相电压缺相；或C相电压缺相；2）电压接线错误的排列组合（Uc-b-a）（Ua-c-b）（Ub-c-a）（Ub-a-c）（Uc-a-b）3）A相电流接反，如（－Ia/Ic）；或C相电流接反，如（Ia/－Ic）4）AC相电流互换5）AC相电流同时接反6）AC相电流互换并同时接反7）A相电流正进Ⅱ元件，C相电流反进Ⅰ元件8）A相电流反进Ⅱ元件，C电流正进Ⅰ元件三、退补电量的计算电能计量装置由于各种原因出现了失准，特别是错误接线，应进行电量的更正。

根据退补电量，即抄见电量与实际用电量的差别，多退少补。

退补电量＝正确电量－错误电量ΔW ＝W －W`更正系数K 定义为：K ＝``P P W W (P ：正确接线时功率；P`错误接线时功率) ΔW ＝W －W`＝KW`－W`＝（K －1）W`说明：1） ΔW>0，用户应补交ΔW 的电费。

2） ΔW<0，应退给用户ΔW 的电费。

3） K>1或K<0，用户应补交ΔW 的电费； 4） K<1供电企业应退给用户ΔW 的电费。

5） 若电能表在错误接线期间反转，则W`应取负值。

四、三相三线电能表计量误接线中常用的退补电量计算方法 三相三线电能表计量误接线中常用的退补电量计算方法有五种：功率测量法、计量装置对比法、平均电量法、估算法、更正系数法。

其中更正系数法是处理三相三线电能表计量差错最常用的方法，其他方法可在无法采用更正系数法时使用，或对更正系数法的计算结果进行验证： 1. 功率测量法：在负荷运行稳定的条件下，使用功率表或现场校验仪测出错误接线时输入电能表的功率值P`及错误接线更正后输入电能表的负荷功率值P ，算出更正系数K ，再算出退补电量ΔW 。

电能计量装置错误接线及分析摘要：在经济快速发展的新形势下，我国综合国力得以进一步增强，这也对电力企业服务工作提出了更高的要求。

电力计量装置不仅是电力企业为用电客户提供优质服务的重要保障，而且清空对电力企业经济效益的实现具有极为重要的关系。

所以在电能计量装置接线工作中，需要确保接线的正确性，确保电能计量装置运行的稳定性，从而使电力系统能够安全的运行。

关键词：电能计量；错误接线；检查分析电能计量作为计量工作的一个重要组成部分，是电力企业生产经营管理及电网安全运行的重要环节，其技术水平和管理水平不仅事关电力工业的发展和电力企业的形象而且影响电能贸易结算的公平、公正和准确、可靠，关系到电力企业、广大电力客户和老百姓的利益。

电能表的计量准确性可以通过电能计量检定机构（国家授权由电力企业计量检定部门检定，一般是供电企业的计量中心）的校验得到保证，而现场接线的准确性，不仅取决于装表人员的工作责任心、业务水平及工作的熟练程度，而且由于电力客户法律、法规意识淡薄、有意窃电，致使计量装置错误接线，直接影响到计量的准确性。

一、电能计量装置及错误接线类型1.单相电路错误接线单相电路有功电能计量中的错误接线问题是电能计量装置错误接线中的最常见的，该错误情况的出现主要由以下几个方面的因素造成。

第一是由于装置安装人员在接线过程中操作失误，导致线路接反现象的情况，相线和零线混淆；第二，在电能计量装置接线时，该工作人员未能正确区分进出线；第三，电能计量装置的电流线圈与电源间存在短路情况，接线错误使电能表无法正常计数；第四，由于工作人员的疏忽，电压钩连片未连接，电能表故障。

2.三相三线错误接线三相三线电路计量的错误接线可分为有功电能计量中的错误和无功电能计量中的错误。

其中三相三线电路有功电能计量中会出现电流端进出线路接反问题，导致电能计量装置工作异常，同时电压端接线顺序调换、电压电流相位无法对应，多会导致接线错误。

3.三相四线错误接线三相四线电路有功电能计量错误接线存在三种表现形式，在检查工作中需要加以注意区分。

浅谈三相四线电能表接线错误对电能计量的影响摘要：根据三相四线有功电能表电能计量原理，结合向量图，分析在错误接线下三相四线有功电能表电能计量与正确接线时的误差值，并采用三相电能表校验装置，对错误接线下的三相四线有功电能表的实际电能计量性能进行验证，对处理实际由于错误接线引起的电能纠纷提供参考。

关键词：三相四线电能表；接线错误；电能计量前言：三相四线电能表是测量三相四线制中电能的仪表，广泛应用于民用和工业用之中。

作为用作电能贸易结算的电能表，其能否正确计量，关系到用电结算双方的利益。

影响电能表是否正确计量的因素，除了电能表的准确度等级之外，还有电能表的接线是否正确。

目前在用的电能表准确度等级较高，带来电能计量误差影响较少，但错误接线给电能计量带来的误差却往往很大，三相四线电能表在安装接线的过程中，有可能出现错误接线的情况。

在发现错误接线后，需对电能表错误接线进行分析，判断错误接线下电能计量与正确接线下电能计量的误差，用作处理因电能表错误接线引起的电能计量纠纷时的技术参考。

1.三相四线电能表电能计量的工作原理三相四线有功电能表按结构和原理可分为机电式和电子式两种。

机电式三相四线电能表多为三相四线三元件的电磁元件结构，三相电流、电压分别通过电能表中的电流、电压线圈，产生相应的工作磁通，与表内的测量机构互相作用，驱动表内转盘转动，其驱动力矩大小与电流电压值成正比。

转盘的转动带动表内计度器各位字轮转动，让用户读取当前电能表测得的累计电能值。

三相四线机电式电能表接线图如图1所示。

电流IA、IB、IC分别通过电表内的第一元件、第二元件、第三元件的电流线圈上，电压UAN、UBN、UCN分别并接在第一元件、第二元件、第三元件的电压线圈上。

其向量关系图如图2所示。

图1 三相四线机电式电能表接线图图2 三相四线机电式电能表向量关系图2.三相四线电能表接线错误的原因分析2.1电流线圈进出线接反的问题图3为A相电流互感器副边反极性接入的错误接线图。

电能计量装置误接线分析及电费电量核算摘 要：在电能计量过程中，电能计量装置不能正确反映实际电量而出现错误 计量的情况称为电能计量异常。

为公平、公正、合理计量电能，维护发、 供、用电各方的经济利益，必须对各种电能异常计量进行及时、快捷、准 确地检查诊断和纠正，并采取有效的防范措施。

电能计量装置包括各种类型的计量用电压、电流互感器及其二次回路、电能计量柜、箱等。

任何一部件发生异常，都会影响电能表的正确计量，从而使供、用电双方不能公平、公正地进行电量、电费的核算。

关键词：计量装置；更正系数；退补电量；1电费电量核算 1.1有功功率的计量有功功率的计量包括单相有功功率的计量和三相有功功率的计量，三相有功功率的计量又分为三相三线制电路和三相四线制电路有功功率的计量。

(1)单相交流电路有功功率的计算公式为ϕcos UI P =式中，U 代表电压有效值，，I 代表电流有效值，ϕ代表功率因数角。

(1)三相三线制电路的有功功率的计算公式为)30cos()30cos(21C o C CB A o A AB I U I U P P P ϕϕ-++=+=当三相电路完全对称时，三相功率为ϕϕϕcos 3)30cos()30cos(21UI I U I U P P P o C CB o A AB =-++=+=图1-1三相三线制电路有功功率相量图1.2.更正系数计算更正系数K 的定义为：更正系数是在同一功率因数下，电能表正确接线应计量的电能值W 与错误接线时电能表所计量的电能值，W ，即：K=，WW。

更正系数K 乘以错误接线时电能表所计量电能即为实际电能值。

设正确计量时功率为正确P ，错误计量时的功率为错误P ，发生错误接线的时间t ，则：tt 错误，正确P W P W ==。

故K= t t 错误正确错误正确，P P P P W W==，即更正系数等于电能表正确接线时的功率正确P 与错误接线时的功率错误P 之比。

错误接线时电能表所记录的功率正确P 可先按元件计算，每一元件实际所接电压、电流及电压与电流间夹角余弦的乘积即为该元件的功率，再将所有元件功率相加就可得到总的功率。

电能计量装置错接线检查及故障分析摘要：近年来，我国对电能的需求不断增加，人们对电能的计量装置也越来越光柱。

电能计量装置在电能计量的工作中是最重要的组成部分，它是由电能表、互感器等来确保其准确性。

由于电能计量装置在安装与检查的过程中会因为工作失误造成接线故障，在运行的过程中也可能出现由于自然因素或是偷电行为造成接线故障。

而接线故障在计量时的误差远大于电能表与互感器的基本误差，因此为了可以更准确的计量电能，接线的准确性至关重要。

本文主要讲述了电能计量装置错接线的检查与故障分析。

关键词：电能计量装置；错接线检查；故障分析引言电能计量是电力商品交易中的/一杆秤,它的准确与否直接涉及到供用电双方的经济利益。

由于一般10kV及以上的高压系统均采用三相三线的供电方式,所以高压系统大多采用三相两元件电能表计量电能。

电能表的接线并不复杂,但由于疏忽,特别是附有电压互感器与电流互感器的电能表,错接的情况较多。

错接线会造成供电企业电量损失。

1电能计量装置中错接线的类1.1单相电能表错接线形式及检查方法①错接线形式一：电压小钩断开。

错接线下计量结果表达式为p=0,后果是电能表停转，不计电量。

检查方法：观察电能表运行情况，打开接线盒检查电压小钩连接情况。

②错接线形式二：中性线与相线接反,错误接线如下图GYND00902001-2。

错误接线形势下的结果表达式为P=UIcosφ，错误接线的后果是正常用电情况下电能表仍正常转动。

但存在的问题是用户易利用“一火一地”方式窃电，易触电且不安全。

检查方法是不断开电源，用万用表分别测量电能表进线的1号接线端子的对地电压，如读数为220伏，表明接线正确，如读数接近0，表明接线错误，此线为电源中性线。

③错接线形式三：电源与负载线在电能表端子接反。

错接线的结果是P=-UIcosφ，后果是电流反相进线，电能表反转，读数可读反转读数的绝对值，但有一定的误差。

检查方法是观察电能表运行情况，判断电能表是否反转。

电能计量装置接线错误对电能计量的影响电能计量装置是用于测量和记录电能消耗情况的重要设备，它对于确保电能计量的准确性和公平性具有非常重要的作用。

在实际使用过程中，由于各种原因，电能计量装置可能会出现接线错误，这种错误可能会对电能计量产生严重的影响。

本文将就电能计量装置接线错误对电能计量的影响进行探讨。

接线错误可能导致电能计量装置无法正常工作。

电能计量装置的正常工作需要保证所有相关电路的连接正确，否则可能导致装置无法测量和记录电能消耗情况。

如果接线错误导致电能计量装置无法正确连接到电能表和负载设备，那么就无法正确测量和记录电能的使用情况，从而导致计量结果不准确甚至完全错误。

接线错误可能导致电能计量装置的测量误差增大。

电能计量装置的测量准确性受到很多因素的影响，其中电路接线的正确与否是非常重要的因素之一。

如果电能计量装置出现接线错误，可能导致测量电流和电压的准确性下降，从而导致测量误差增大。

这样一来，就会影响到电能计量的准确性和公平性，使得用户无法得到真实的电能消耗情况，从而可能会导致用户支付不必要的电费或者给供电公司带来损失。

接着，接线错误可能导致电能计量装置的安全性受到威胁。

电能计量装置在工作过程中需要处理高压和大电流，如果出现接线错误，可能导致电能计量装置的安全性受到威胁。

错误的接线可能导致装置过载或者短路，从而可能导致装置的损坏甚至引发火灾或者其他安全事故。

这样一来，不仅会造成经济损失，还可能给人身和财产带来严重的危害。

接线错误可能导致电能计量装置的正常运行受到干扰。

电能计量装置通常都会被安装在电力设备的供电端，如果出现接线错误，可能会导致装置的正常运行受到干扰。

错误的接线可能导致装置频繁跳闸或者无法正常工作，从而影响到供电设备的正常使用。

这样一来，不仅会给用户带来使用不便，还可能会影响到供电公司的供电质量和供电稳定性。
