第一章直流电机练习一、判断题（对的打√，错的打×）1、并励电机在运行时断开励磁绕组对电机运行没有多大的影响。
（×）2、在直流电动机的调速中，当调节器为PI调节时，表现为转速无静差。
（√）3、直流电机的电枢铁芯由于在直流状态下工作，通过的磁通是不变的，因此完全可以用整块的磁材料构成，不必用硅钢片叠成。
（×）4、降压调速适用于并励直流电动机。
（×）5、机械特性表征转速和电磁转矩的关系，直流电动机的机械特性是一条直线。
（×）6、在直流电动机起动时，采用电枢串电阻起动，在起动中过程为了快速起动和减小电阻引起的损耗，必须将电阻直接切除掉。
（×）7、一台并励直流发电机，空载运行于某一电压下，如将其转速升高10% ，则发电机的端电压升高10%。
（×）8、使用并励电动机时，发现转向不对，应将接到电源的两根线对调以下即可。
（×）9、换向器是直流电机特有的装置。
（√）10、直流发电机线圈中的感应电势是交变的。
（√）二、填空题1、直流电动机的调速方法有：1）改变电枢两端电压调速、2）改变励磁磁通调速、3）电枢回路串电阻调速等三种。
2、改变直流电动机旋转方向的方法有：（1）将电枢两端电压极性反接，使电枢电流方向改变；（2）将励磁电源电压反接，使励磁电流方向改变。
3、直流电动机按照电枢绕组和励磁绕组的联接方式不同可分为：他励、串励、并励和复励电动机。
4、直流发电机中的电磁转矩方向与转子的旋转方向相反，因此电磁转矩为阻转矩；直流电动机中的电磁转矩方向与转子的旋转方向相同，因此电磁转矩为驱动转矩。
5、直流电动机正处于运行状态，若想改变它的旋转方向，可用的方法有通过改变电枢两端电压极性，而改变电枢电流方向，实现反转和带位能性负载时，通过倒拉方式实现反转。
6、直流发电机的电磁转矩与电机转子方向相反。
（相同/相反）7、并励直流发电机在原动机转向改变后，电枢两端不可以产生感应电势。
第1章直流电机1-1 P N=201 kW I N=782 A1-2 答：可以根据感应电动势e的大小来判断直流电机的运行状态。
当e>U时处于发电机状态，反之处于电动机状态。
发电状态时M em与n反向，e与I a同向，与U a反向；电动机M em与n同向，e与I a、U a反向。
发电机把机械能转换为电能，电动机把电能转换为机械能。
1-3 I N=522 A1-4 E e=110.9 V T em=378.4 N·m1-5 T2=54.1 N·m T p=5.1 N·m η=86.9% n0=3 111.2 r/min1-6 答：他励直流电动机的固有机械特性是指当电动机电源电压和磁通为额定值，且电枢回路不串联电阻的机械特性。
通过人为的改变他励直流电动机机械特性公式中的磁通、电源电压和电枢回路串联电阻等参数得到的机械特性称为人为机械特性。
1-7 答：电力拖动系统稳定运行的条件有：（1）必要条件。
电动机的机械特性曲线与负载转矩特性曲线有交点，即T em=T L（T L 为负载转矩）。
（2）充分条件。
在交点对应的转速之上有T em<T L，在交点对应的转速之下有T em>T L。
1-8 答：1、因为他励直流电动机直接启动时启动电流可高达额定电流的十几倍或更高，使绕组由于过热而损坏。
2、他励直流电动机的启动控制常采用降压启动或电枢回路串联电阻启动。
3、电枢回路串电阻启动的优点是操作简单、可靠，缺点是启动时电阻消耗的电能较多、效率较低；降压启动的优点是启动过程快、平稳，而且能量损耗小。
缺点是需要专用电源设备，投资大。
1-9 解：避免启动电流过大使电机换向情况恶化，导致启动转矩过大使电动机遭受机械损坏。
1-10 答：常见的调速方法有电枢回路串电阻调速、降低电源电压调速和减弱磁通调速。
1、电枢回路串电阻调速的优点是方法简单，操作方便，缺点是相对稳定性差，而且串入电阻使能耗增大，经济性较差。
第3章直流电机习题解答第三章直流电机习题解答3-1 直流电机铭牌上的额定功率是指输出功率还是输入功率？对发电机和电动机有什么不同？答：输出功率；对于电动机指轴上的输出机械功率，对于发电机指线段输出的电功率。

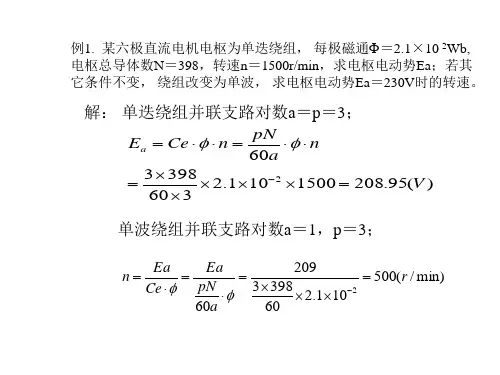

3-2. 一台p对极的直流电机，采用单叠绕组，其电枢电阻为R，若用同等数目的同样元件接成单波绕组时，电枢电阻应为多少？答：P2R.解析：设单叠绕组时支路电阻为R1 ，考虑到并联支路数2a=2p，故有：R 2R P1 , 则R1 2PR ，单波绕组时，并联支路数2a=2,每条支路有p 个R1 ,则每条支路电阻为 2p2R ，并联电阻为p2R 。
3-3.直流电机主磁路包括哪几部分？磁路未饱和时，励磁磁通势主要消耗在哪一部分？答：（N 极），气隙，电枢齿，电枢磁轭，下一电枢齿，气隙，（S 极），定子磁轭，（N 极）；主要消耗在气隙。
3-4. 在直流发电机中，电刷顺电枢旋转方向移动一角度后，电枢反应的性质怎样？当电刷逆电枢旋转方向移动一角度，电枢反应的性质又是怎样？如果是电动机，在这两种情况下，电枢反应的性质怎样？答：当电刷偏离几何中性线时，除产生交轴电枢磁动势外，还会产生直轴磁动势。
对于发电机，当电刷顺电枢旋转方向移动一角度后，产生的交轴磁动势F aq 对主磁场的影响与电刷位于中性线时的电枢反应磁动势相同，产生的直轴电动势F ad 有去磁作用。
当电刷逆电枢旋转方向移动一角度后，产生的交轴磁动势F aq 对主磁场的影响与电刷位于中性线时的电枢反应磁动势相同，产生的直轴电动势F ad 有助磁作用。
如果是电动机，两种情况下的影响与发电机恰好相反。
3-5. 直流电机电枢绕组元件内的电动势和电流是交流还是直流？为什么在稳态电压方程中不考虑元件本身的电感电动势？答：交流；因为在元件短距时，元件的两个边的电动势在一段时间内方向相反，使得元件的平均电动势稍有降低。
但直流电机中不允许元件短距太大，所以这个影响极小，故一般不考虑。
直流电机习题答案1、说明直流发电机的⼯作原理。
答：1）⽤原动机拖动电枢绕组旋转2）电机内部有磁场存在；3）电枢绕组旋转切割磁场，产⽣交变的感应电势（右⼿定则）；4）通过电刷将交变感应电势引出变成直流；5）将机械能变为电能。
2、说明直流电动机的⼯作原理。
答：1）将直流电源通过电刷接通电枢绕组，使电枢导体有电流流过。
2）机内部有磁场存在。
3）载流的转⼦（即电枢）导体将受到电磁⼒ f 作⽤ f=Bli a（左⼿定则）4）所有导体产⽣的电磁⼒作⽤于转⼦，使转⼦以n(转/分)旋转，以便拖动机械负载。
3、直流电机的额定值有哪些？答：额定值有额定功率、额定电压、额定电流和额定转速等4、答：直流电机的励磁⽅式分为他励和⾃励两⼤类，其中⾃励⼜分为并励、串励和复励三种形式。
1）他励他励直流电机的励磁绕组由单独直流电源供电，与电枢绕组没有电的联系，励磁电流的⼤⼩不受电枢电流影响。
2）并励发电机：Ia =If+I电动机：：I =Ia +If3）串励：Ia =If=I4）复励5、直流电机有哪些主要部件？各部件的作⽤是什么。
答：⼀、定⼦1、主磁极：建⽴主磁通，包括：铁⼼：由低碳钢⽚叠成绕组：由铜线绕成2、换向磁极：改善换向，包括：铁⼼：中⼤型由低碳钢⽚叠成。
⼩型由整块锻钢制成。
绕组：由铜线绕成。
3、机座：固定主磁极、换向磁极、端盖等，同时构成主磁路的⼀部分，⽤铸铁、铸钢或钢板卷成。
4、电刷装置：引出（或引⼊）电流，电刷由⽯墨等材料制成。
⼆．转⼦1．电枢铁⼼：构成主磁路，嵌放电枢绕组。
由电⼯钢⽚叠成。
2．电枢绕组：产⽣感应电动势和电磁转矩，实现机—电能量转换。
由铜线绕成。
3．换向器：换向⽤，由换向⽚围叠⽽成。
6、直流电机的换向装置由哪些部件构成？它在电机中起什么作⽤？答：换向装置由换向⽚、换向极铁⼼和换向极绕组构成。
主要作⽤是改善直流电机的换向，尽可能地消除电⽕花。
7、直流电枢绕组由哪些部件构成？答：电枢绕组是由很多个线圈按照⼀定的规律连接⽽成的。
直流电机习题答案(共5页) -本页仅作为预览文档封面，使用时请删除本页-第二篇直流电机一、填空题：1.直流电机电枢导体中的电动势是电动势，电刷间的电动势是电动势。
交流；直流2.直流电机电枢绕组中流过的电流方向是___________的，产生电磁转矩的方向是___________的（填变化或不变）。
变化；不变3.直流电机的主磁路不饱和时，励磁磁动势主要消耗在________上。
气隙4.直流电机空载时气隙磁密的波形曲线为____________波。
平顶5.直流电机的磁化特性曲线是指电机空载时______________与______________之间的关系曲线。
每极气隙磁通与励磁磁动势2F f（F0）6.一台6极他励直流发电机，额定电流为150A，若采用单叠绕组，则电枢绕组的支路电流为A，若采用单波绕组，则电枢绕组的支路电流为 A。
25；757.一直流电机，Q u=S=K=22，2p=4，右行单叠绕组，绕组节距y=y K= ，y1= ，y= 。
25；1；4或6；1；58.一台四极直流电机，元件数为21，换向片数为____________，构成左行单波绕组，则合成节距为____________，第一节距为____________，第二节距为____________，并联支路数为______________。
21；10；5；5；29.直流电机电刷放置的原则是：。
空载时正负电刷间的感应电动势最大10.直流电机的励磁方式分为____________、____________、____________、____________。
他励；并励；串励；复励11.直流电机负载运行时，___________ 对__________ 的影响称为电枢反应。
电枢磁动势；励磁磁场12.直流发电机的电磁转矩是___________转矩，直流电动机的电磁转矩是___________转矩。
制动；驱动（或拖动）13. 直流发电机，电刷顺电枢旋转方向移动一角度，直轴电枢反应是___________的；若为电动机，则直轴电枢反应是___________的。
