下载文档原格式
一、硬度简介硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1. 布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2. 洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3. 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
维氏、布氏、洛氏硬度的换算表根据德国标准DIN50150,以下是常用范围的钢材维氏硬度、布氏硬度、洛氏硬度的对照表:常见金属（如碳钢，合金钢等）的硬度换算表洛氏硬度表面洛氏硬度维氏布氏肖氏HRA HRB HRC HRD15N30N45N HV HB HS 60kgf100kgf150kgf100kgf15kgf30kgf45kgf50kgf3000kgf JIS 85.66876.993.284.475.494097.6 85.367.576.5938474.392096.4 856776.192.983.674.290095.2 84.766.575.792.783.173.688094 84.465.975.392.582.773.186092.8 84.165.374.892.382.272.284091.5 83.864.774.392.181.771.882090.2 83.46473.891.881.17180088.9 8363.373.391.580.470.278087.5 82.662.572.691.279.769.476086.2 82.261.872.19179.168.674084.8 81.86171.590.778.467.772083.3 81.360.170.890.377.666.770081.8 81.159.770.590.177.266.269081.1 80.859.270.189.876.865.768080.3 80.658.869.889.776.465.367079.6 80.358.369.489.575.964.766078.8 8057.86989.275.564.16507879.857.368.78975.163.564077.2 79.556.868.388.874.66363076.4 79.256.367.988.574.262.462075.6 78.955.767.588.273.661.761074.7 78.655.2678873.261.260073.9 78.454.766.787.872.760.559073.1 7854.166.287.572.159.958072.2 77.853.665.887.271.759.357071.3 77.45365.486.971.258.656070.4 7752.364.886.670.557.855050569.6 76.751.764.486.3705754049668.7 76.451.163.98669.556.253048867.7 76.150.563.585.76955.652048066.8 75.749.862.985.468.354.751047365.9 75.349.162.28567.753.950046564.9 74.948.461.684.767.153.149045664 74.547.761.384.366.452.248044863 74.146.960.783.965.751.347044162 73.646.160.183.664.950.446043361 73.345.359.483.264.349.445042560 72.844.558.882.863.548.444041559 72.343.658.282.362.747.443040558 71.842.757.581.861.946.442039756.9 71.441.856.881.461.145.341038855.9 70.840.8658160.244.140037954.8 70.339.855.280.359.342.939036953.7 69.811038.854.479.858.441.738036052.669.237.753.679.257.440.437035051.5 68.710936.652.878.656.439.136034150.4 68.135.551.97855.437.835033149.3 67.610834.451.177.454.436.534032248.1 6733.350.276.853.635.233031347 66.410732.249.476.252.333.932030345.8 65.831.648.475.851.832.831029444.6 65.2105.529.847.574.950.231.130028443.4 64.829.247.174.649.730.429528042.8 64.5104.528.546.574.24929.529027542.2 64.227.84673.848.428.728527041.6 63.8103.527.145.373.447.827.928026540.9 63.526.444.97347.227.127526140.3 63.110225.644.372.646.426.227025639.7 62.724.843.772.145.725.226525239 62.41012443.171.64524.326024738.4 6223.142.271.144.223.225524337.8 61.699.522.241.770.643.422.225023837.2 61.221.341.170.142.521.124523336.5 60.798.120.340.369.641.719.924022835.996.71823021934.19515.722020933.293.413.421020031.891.51120019030.489.58.51901812987.1618017127.7853********.581.701601522578.715014323.77814013322.171.213012420.666.712011419.162.311010517.656.21009516.1注：上表中有洛氏硬度、表面洛氏硬度之分，这有什么区别呢，简单来说，如果零件比较薄,如下面这种管壁状的零件：由于这样的产品壁比较薄，普通的洛氏硬度测试头直接把产品压扁，但这并不代表零件本身没有硬度，所以这种情况下采用的是表面洛氏硬度测量法。
不锈钢管的洛氏硬度、布氏硬度等硬度对照表和换算方法以下资料由：天津武进不锈钢制品销售有限公司提供一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1. 布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2. 洛氏硬度(HR). 专业专注.当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm 的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：• HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
• HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
• HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3. 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
布氏硬度洛氏硬度与维氏硬度的换算GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
##################################################################################### ########注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
迎下载支持.硬度換算公式:1.肖氏硬度(H S)=勃式硬度(B H N)/10+122.肖式硬度(H S)=洛式硬度(H R C)+153.勃式硬度(B H N)=洛克式硬度(H V)4.洛式硬度(H R C)=勃式硬度(B H N)/10-3洛氏硬度H R C和布氏硬度H B等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(H B)、洛氏硬度(H R A，H R B，H R C)、维氏硬度(H V)，橡胶塑料邵氏硬度(H A,H D)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（H L）、肖氏硬度(H S)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
1、钢材的硬度：金属硬度(H a r d n e s s)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（H B）、洛氏（H R C）、维氏（H V）、里氏（H L）硬度等，其中以H B及H R C较为常用。
●H B应用范围较广，H R C适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●H V-适用于显微镜分析。
维氏硬度(H V)以120k g以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(H V)。
●H L手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1m m 处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度H L=1000×V B（回弹速度）/V A（冲击速度）。
●目前最常用的便携式里氏硬度计用里氏（H L）测量后可以转化为：布氏（H B）、洛氏（H R C）、维氏（H V）、肖氏（H S）硬度。

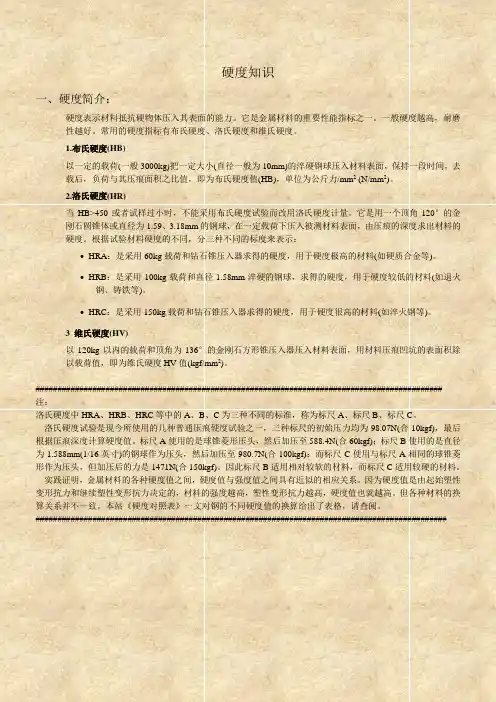

硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
#############################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
#############################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。

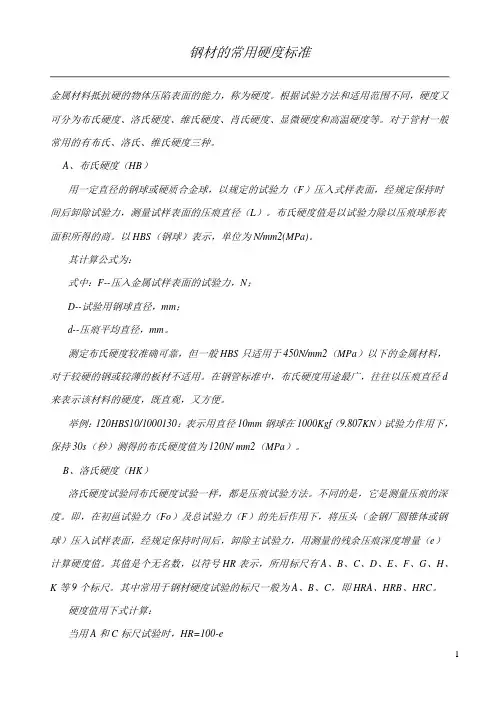

钢材的常用硬度标准金属材料抵抗硬的物体压陷表面的能力，称为硬度。
根据试验方法和适用范围不同，硬度又可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。
对于管材一般常用的有布氏、洛氏、维氏硬度三种。
A、布氏硬度（HB）用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。
布氏硬度值是以试验力除以压痕球形表面积所得的商。
以HBS（钢球）表示，单位为N/mm2(MPa)。
其计算公式为：式中：F--压入金属试样表面的试验力，N；D--试验用钢球直径，mm；d--压痕平均直径，mm。
测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。
在钢管标准中，布氏硬度用途最广，往往以压痕直径d 来表示该材料的硬度，既直观，又方便。
举例：120HBS10/1000130：表示用直径10mm钢球在1000Kgf（9.807KN）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/ mm2（MPa）。
B、洛氏硬度（HK）洛氏硬度试验同布氏硬度试验一样，都是压痕试验方法。
不同的是，它是测量压痕的深度。
即，在初邕试验力（Fo）及总试验力（F）的先后作用下，将压头（金钢厂圆锥体或钢球）压入试样表面，经规定保持时间后，卸除主试验力，用测量的残余压痕深度增量（e）计算硬度值。
其值是个无名数，以符号HR表示，所用标尺有A、B、C、D、E、F、G、H、K等9个标尺。
其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。
硬度值用下式计算：当用A和C标尺试验时，HR=100-e当用B标尺试验时，HR=130-e式中e--残余压痕深度增量，其什系以规定单位0.002mm表示，即当压头轴向位移一个单位（0.002mm）时，即相当于洛氏硬度变化一个数。
e值愈大，金属的硬度愈低，反之则硬度愈高。
硬度换算公式:1.肖氏硬度(H S)=勃式硬度(B H N)/10+122.肖式硬度(H S)=洛式硬度(H R C)+153.勃式硬度(B H N)=洛克式硬度(H V)4.洛式硬度(H R C)=勃式硬度(B H N)/10-3洛氏硬度H R C和布氏硬度H B等硬度对照区别和换算硬度?是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(H B)、洛氏硬度(H R A，H R B，H R C)、维氏硬度(H V)，橡胶塑料邵氏硬度(H A,H D)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（H L）、肖氏硬度(H S)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
1、钢材的硬度：金属硬度(H a r d n e s s)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（H B）、洛氏（H R C）、维氏（H V）、里氏（H L）硬度等，其中以H B及H R C较为常用。
●H B应用范围较广，H R C适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
?●H V-适用于显微镜分析。
维氏硬度(H V)以120k g以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(H V)。
●H L手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1m m 处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度H L=1000×V B（回弹速度）/V A（冲击速度）。
●目前最常用的便携式里氏硬度计用里氏（H L）测量后可以转化为：布氏（H B）、洛氏（H R C）、维氏（H V）、肖氏（H S）硬度。
