电机型号及参数对照表

电机型号及参数对照表简介变频调速电机简称变频电机，是变频器驱动的电动机的统称。

实际上为变频器设计的电机为变频专用电机，电机可以在变频器的驱动下实现不同的转速与扭矩，以适应负载的需求变化。

变频电动机由传统的鼠笼式电动机发展而来，把传统的电机风机改为独立出来的风机，并且提高了电机绕组的绝缘性能。

在要求不高的场合如小功率和频率在额定工作频率工作情况下，可以用普通鼠笼电动机代替。

主要参数品牌：ABB产品类型：三相异步电动机型号：QABP 4KW-4P极数：4极额定功率：4KW额定电压：380/415/440（V）额定转速：1450（rpm）产品认证：CE应用范围：机械设备行业均可技术特点效率高达到欧洲CEMEP-EU效率等级电机标准二级值，符合中华人民共和国国家标准GB18613-2002中小型三相异步电动机能效限定值。

双频宽电压电压范围220V~690V，适用50Hz和60Hz电源。

噪声低通过优化电磁设计、通风状况、结构尺寸等技术，M2JA系列电动机的噪声较低。

轴承负载能力高电动机选用深沟球轴承，寿命长，80-132中心高电动机为永久型润滑，160-355设有加油装置。

可靠性好电动机为全封闭风冷结构，防护等级IP55，材料及工艺符合环境要求。

电动机机械强度高，坚固耐用，防锈防腐性强。

绕组可靠性好，采用F级绝缘结构，B级考核。

并可根据用户需要增加PTC热敏电阻或热敏开关。

本系列电机功率从0.25KW-315KW，机座中心高从71mm-355mm。

可广泛应用于轻工，纺织，化工，冶金，机床等需要调速转动装置的行业中，是一种理想的调速动力源。

特殊设计电磁设计对于变频电动机，由于临界转差率反比于电源频率，可以在临界转差率接近1时直接启动，因此，过载能力和启动性能不在需要过多考虑，而要解决的关键问题是如何改善电动机对非正弦波电源的适应能力。

方式一般如下：1）尽可能的减小定子和转子电阻。

减小定子电阻即可降低基波铜耗，以弥补高次谐波引起的铜耗增2）为抑制电流中的高次谐波，需适当增加电动机的电感。

Y系列(IP44)交流电机一、概述Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。

适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。

Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。

Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999。

Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91。

Y80~315电动机采用B级绝缘。

Y355电动机采用F级绝缘。

额定电压为380V，额定频率为50Hz。

功率3kW及以下为Y接法；其它功率均为△接法。

电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。

电动机有一个轴伸，按用户需要，可制成双轴伸，第二轴伸亦能传递额定功率，但只能用联轴器传动。

Y系列异步电动机安装尺寸B3机座带底脚、端盖上无凸缘的电动机安装尺寸机座号极数安装尺寸及公差外形尺寸Overall dimensionA A/2BCDEF G1)H K2)AB AC AD HD L 基本尺寸基本尺寸极限偏差基本尺寸基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差位置度公差80M2、412562.5±0.5010050±1.51940±0.3106-0.030-0.03615.5-0.10800-0.510ф1.016517515017529090S2、4、614070100562450820-0.209018019516019531590L125340100L1608014063±2.02860±0.3702410012205215180245380112M1909514070112245240190265400132S2、4、6、82161081408938801033132280275210315475132M178515160M254127±0.75210108±3.042110±0.430120-0.0433716015ф1.5330335265385605160L254650180M279139.5241121481442.5180355380285430670180L279710200L31815930513355164920019395420315475775225S4、8356178286149±4.060140±0.5001853225435475345530820225M231155110±0.4301649815 4、6、860140±0.5001853845250M2406203±1.0034916825024ф2.0490515385575930 4、6、86558280S2457228.53681902800-0.1055058041064010004、6、875200-0.05267.5280M241965180-0.043581050 4、6、875200-0.05267.5315S250825440621665180-0.043583152874464557686512404、6、8、1080170220-0.052711270315M245765140180-0.043581310 4、6、8、80170220-0.05271134010315L250865140180-0.043581310 4、6、8、1080170220-0.0527113401.G＝D-GE，GE的极限偏差对机座号80为（+0.10），其余为（+0.20）。

电机型号及参数对照表电动机型号是便于使⽤、设计、制造等部门进⾏业务联系和简化技术⽂件中产品名称、规格、型式等叙述⽽引⽤的⼀种代号。

常⽤电动机参数1、电动机轴的中⼼⾼度尺⼨系列如下：电动机轴的中⼼⾼度如下（单位mm）：36 、40 、45 、50 、56 、63 、71 、89 、90 、100 、112 、132 、150 、180 、200 、225 、250 、280 、315 、355 、400 、450 、500 、560 、630 、710 、800 、900 、1000 。

2、电动机轴的中⼼⾼度尺⼨的误差系列如下：电动机轴的中⼼⾼度尺⼨的误差分别为：25 ~ 50mm范围内的误差是－0.4mm ，50 ~ 250mm范围内的误差是－0.5mm ，250~ 630mm范围内的误差是－1.0mm ，630~ 1000mm范围内的误差是－1.0mm 。

3、电动机的安装形式：电动机的安装形式有两种：⽴式（B）与卧式（V）。

4、电动机的结构形式：电动机的常⽤结构形式有以下⼏种：1：B3型（端盖式轴承有两个，机座有地脚，端盖上⽆凸缘，地脚安装。

）2：B6型、B7型、B8型（端盖式轴承有两个，机座有地脚，分别安装在墙上或天花板上。

）5、电动机的防护等级：电动机的防护等级分为防接触的防护等级和防⽔的防护等级。

IP23 ：表⽰防⽌⼤于12mm的固体进⼊，且防淋⽔的电动机。

IP44 ：表⽰防⽌⼤于1mm的固体进⼊，且防溅⽔⽔的电动机。

电动机型号及参数⼤全6、交流电动机的类型分类：按照电动机的转⼦绕组形式分为笼型和绕线型。

按照电动机的尺⼨分为⼤型电动机、中型电动机、⼩型电动机。

按照电动机的防护形式分为开启式、防护式、封闭式。

7、交流电动机的铁芯长度代号：S —代表短机座M —代表中机座L —代表长机座8、B3、B6、B7、B8、V6三相异步电动机的安装尺⼨和外形尺⼨如下表：电动机型号及参数⼤全电动机型号组成及含义由电机类型代号、电机特点代号、设计序号和励磁⽅式代号等四个⼩节顺序组成。

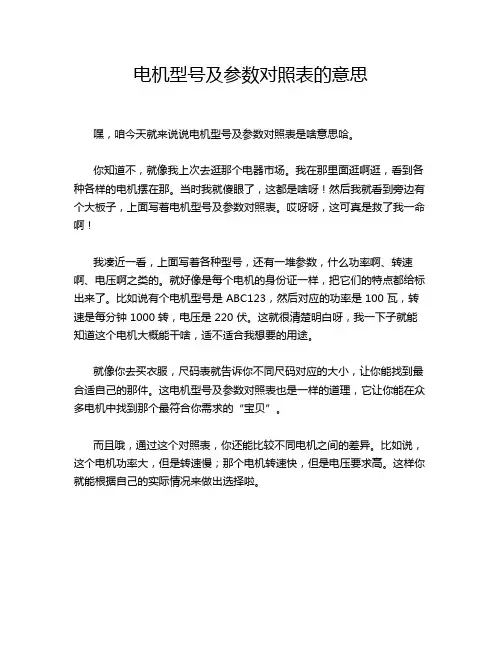

电机型号及参数对照表的意思嘿，咱今天就来说说电机型号及参数对照表是啥意思哈。

你知道不，就像我上次去逛那个电器市场。

我在那里面逛啊逛，看到各种各样的电机摆在那。

当时我就傻眼了，这都是啥呀！然后我就看到旁边有个大板子，上面写着电机型号及参数对照表。

哎呀呀，这可真是救了我一命啊！
我凑近一看，上面写着各种型号，还有一堆参数，什么功率啊、转速啊、电压啊之类的。

就好像是每个电机的身份证一样，把它们的特点都给标出来了。

比如说有个电机型号是 ABC123，然后对应的功率是 100 瓦，转速是每分钟 1000 转，电压是 220 伏。

这就很清楚明白呀，我一下子就能知道这个电机大概能干啥，适不适合我想要的用途。

就像你去买衣服，尺码表就告诉你不同尺码对应的大小，让你能找到最合适自己的那件。

这电机型号及参数对照表也是一样的道理，它让你能在众多电机中找到那个最符合你需求的“宝贝”。

而且哦，通过这个对照表，你还能比较不同电机之间的差异。

比如说，这个电机功率大，但是转速慢；那个电机转速快，但是电压要求高。

这样你就能根据自己的实际情况来做出选择啦。

总之呢，这个电机型号及参数对照表就是一个超级实用的东西，它能帮我们这些普通人在面对那些复杂的电机时，不至于晕头转向的。

就像我在电器市场那次，如果没有那个对照表，我估计还在那纠结到底该选哪个电机呢！哈哈，现在想想还挺有意思的。

所以啊，可别小瞧了这个对照表，它真的是很重要的哦！这就是我对电机型号及参数对照表的理解啦，你们觉得怎么样呢？。

电机型号及参数对照表电机型号是一种易于使用，设计，制造和其他部门进行业务联系并简化技术文档中产品名称，规格和类型说明的代码。

常用电机参数1.电机轴的中心高度尺寸系列如下：电机轴的中心高度如下（mm）：36、40、45、50、56、63、71、89、90、100、112、132、150、180、200、225、250、280，315、355、400、450、500、560、630、710、800、900、1000。

2.电机轴中心高度尺寸的误差序列如下：电机轴中心高度的误差在25?50mm的范围内分别为-0.4mm，在50?250mm的范围内为-0.5mm，在250?630mm的范围内为-1.0mm，在-250mm的范围内为-1.0mm范围630?1000mm。

3.电机安装形式：电机安装有两种类型：垂直（b）和水平（V）。

4.电机结构：电动机的常见结构形式如下：1：B3型（有两个端盖轴承，基座上有锚，端盖没有法兰，并且已安装锚。

）2：B6，B7和B8（有两个端盖轴承，底座带有锚固件，分别安装在墙壁或天花板上。

）5.电机防护等级：电动机的防护等级分为抗接触防护等级和防水防护等级。

IP23：可以防止大于12mm的固体进入并防止水滴的电动机。

IP44：是指可以防止大于1mm的固体进入并防止水溅入的电动机。

电机型号及参数6.交流电动机的类型分类：根据电动机的转子绕组形式，可分为笼型和绕组型。

按电动机的大小分为大电动机，中电动机，小电动机。

根据电动机的保护形式，可分为开式，保护式和闭式。

7.交流电动机的铁芯长度代码：S代表短架，m代表中号，l代表长架8. B3，B6，B7，B8和V6三相异步电动机的安装尺寸和整体尺寸如下：电机型号及参数电机模型的组成和含义它由电动机类型代码，电动机特性代码，设计序列号和励磁模式代码组成。

1.类型代码是用于表示各种类型电动机的汉语拼音字母。

例如：异步电动机Y同步电动机t同步发电机TF DC电动机Z直流发电机ZF2.特性代码用于表示电动机的性能，结构或使用，还用中文语音字母表示。

Y系列(IP44)交流电机一、概述Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。

适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。

Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。

Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999。

Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91。

Y80~315电动机采用B级绝缘。

Y355电动机采用F级绝缘。

额定电压为380V，额定频率为50Hz。

功率3kW及以下为Y接法；其它功率均为△接法。

电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。

电动机有一个轴伸，按用户需要，可制成双轴伸，第二轴伸亦能传递额定功率，但只能用联轴器传动。

Y355M4-8160 319 740 94.0 0.8 1.3 6.3 2.0 99 4.5 1730 Y355L3-8185 368 742 94.2 0.8 1.3 6.3 2.0 99 4.5 1840 Y355L4-8200 398 743 94.3 0.8 1.3 6.3 2.0 99 4.5 1905同步转速600r/min 10级Y315S-1045 101 590 91.5 0.7 1.4 6.0 2.0 82 87 2.8 838 Y315M-1055 123 590 92.0 0.7 1.4 6.0 2.0 82 87 2.8 960 Y315L2-1075 164 590 92.5 0.8 1.4 6.0 2.0 82 87 2.8 1180 Y355M1-1090 191 595 93.0 0.8 1.2 6.0 2.0 96 4.5 1620 Y355M2-10110 230 595 93.2 0.8 1.2 6.0 2.0 96 4.5 1775 Y355L1-10132 275 595 93.5 0.8 1.2 6.0 2.0 96 4.5 1880Y系列异步电动机安装尺寸B3机座带底脚、端盖上无凸缘的电动机安装尺寸机座号极数安装尺寸及公差外形尺寸Overall dimensionA A/2BCDEF G1)H K2)AB AC AD HD L 基本尺寸基本尺寸极限偏差基本尺寸基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差位置度公差80M 2、4 125 62.5±0.50 100 50±1.519 40±0.3106-0.030-0.03615.5-0.10800-0.510ф1.0165 175 150 175 29090S2、4、6 140 7010056 24 50820-0.2090 180 16031590L 125 340100L 160 80 140 63±2.0 28 60±0.3702410012205 215 180 245 380112M 190 95 140 70 112 245 240 190 265 400132S2、4、6、8 216 10814089 38 80 10 33 132 280 275 210 315475132M 178 515160M254 127±0.75 210108±3.042110 ±0.430120-0.04337 16015ф1.5330 335 265 385605160L 254 650180M279 .5 241121 48 14 42.5 180 355 380 285 430670180L 279 710200L 318 159 305 55 16 49 20019 395 420 315 475 775225S 4、8356 178 286149±4.060 140 ±0.500 18 53225 435 475 345 530820225M231155 110 ±0.430 16 49 815 4、6、860140±0.5001853845250M2406 203±1.00349 168 25024ф2.0490 515 385 575 930 4、6、865 58280S2457 228.5 368190 2800-0.10550 580 410 64010004、6、8 75 20 0-0.052 67.5280M241965 18 0-0.043 581050 4、6、8 75 20 0-0.052 67.5315S2508 254 406 21665 18 0-0.043 58315 28 744 645 576 8651240 4、6、8、10 80 170 22 0-0.052 71 1270315M2 45765 140 18 0-0.043 58 1310 4、6、8、1080 170 22 0-0.052 71 1340 315L 2 50865 140 18 0-0.043 58 1310 4、6、8、1080170 22 0-0.052 7113401.G ＝D-GE ，GE 的极限偏差对机座号80为（+0.10 0），其余为（+0.20 0）。
