三相异步电动机正反转控制工作原理三相异步电动机,这个名字听起来挺高大上的,其实咱们生活中到处都能见到,像是风扇、洗衣机、甚至电动工具,都是它的“粉丝”。
那这家伙是怎么工作的呢?听着,这可是个有趣的话题。
咱们得明白,三相电是啥。
想象一下,有三条电线像三兄弟一样,互相配合,分别传输电流。
这样一来,电动机就能获得稳定的动力。
电动机里头有个叫“转子”的东西,像个旋转的小舞者,在电流的“音乐”下起舞。
电流流过线圈时,就会产生磁场,哎呀,转子就跟着磁场的节奏开始转动了。
好啦,咱们来说说正反转控制。
正转?那是小菜一碟,电流往一方向走,转子就像迎着阳光的花儿,快乐地转起来。
但要是你想让它反转呢?这可不是那么简单的事儿。
咱们要调换电流的方向,像换歌一样,转子的舞步也得跟着变换。
嘿,这个过程可就有点儿意思了。
咱们可以通过接触器来实现这个控制。
接触器就像个指挥家,负责指挥电流的走向。
正转的时候,电流顺着一个方向流,接触器闭合;想反转,接触器一开一关,电流方向也随之改变。
就这么简单,电动机就像听懂了指挥,立马变换了舞步。
不过,注意啊,电动机可不是喜欢频繁换舞曲的。
频繁反转会让电动机觉得受不了,发热、损坏,简直是自找麻烦。
所以在实际应用中,要设定一个合理的时间间隔,给电动机喘口气,别让它忙得不可开交。
还有个小细节,咱们得提一下,电动机启动时的电流是很大的,像个小孩子突然被叫去做运动,一下子就冲了出去。
这种情况如果不加控制,可能会烧坏电路。
这个时候,咱们可以加个软启动装置,让电动机慢慢来,像老猫伸个懒腰,再开始转动。
再说说控制电路,正反转控制的电路其实不复杂。
你可以想象成一条迷宫,电流在里面穿行,经过接触器、过载保护器,最后达到电动机。
每个环节都得紧紧相扣,缺一不可。
不然一不小心,就可能出现短路或其他问题,整个电动机都得“罢工”,让人心疼。
这个过程也需要一些保护措施,过载保护器就像个警察,时刻关注电流的变化。
如果电流超过了设定值,它就会发出警报,断开电路,保护电动机。
交流异步电动机正反转的控制交流异步电动机正反转的控制一、问题的提出大家通过《工厂电气控制设备》课程的学习,想 必对电动机的正反转控制电路已经熟悉。
控制回路主回路SB 1SB 2SB KM 2KM 1KM 1KM 2KM 1 KM 2FR3 M3SL1 L2 L3QS FUKM1KM2FR二、PLC控制的电动机正反转1、系统结构利用PLC控制一台异步电动机的正反转。
要求:黄按钮按下:电机正转蓝按钮按下:电机反转红按钮按下:电机停止PLC控制电动机正反转外部接线图X0 Y0 PLC X1 Y1X2X3红按钮 黄按钮蓝按钮s220VKM 1KM 2KM 1KM 2FRCOMCOM2、系统的控制要求按动黄按钮时:①若在此之前电机没有工作,则电机正转启动,并保持电机正转;②若在此之前电机反转,则将电机切换到正转,并保持电机正转;③若在此之前电机已经是正转,则电机的转动状态不变。
电机正转状态一直保持到有其他按钮按下为止。
按动蓝按钮时:①若在此之前电机没有工作,则电机反转启动,并保持电机反转;②若在此之前电机正转,则将电机切换到反转,并保持电机反转;③若在此之前电机已经是反转,则电机的转动状态不变。
电机反转状态一直保持到有其他按钮按下为止。
按下红按钮时:停止电机的转动注:电机不可以同时进行正转和反转,否则会损坏系统3、PLC 的 I/O 点的确定与分配电动机过载保护 热继电器常开 X3 控制电机反转反转继电器Y1控制电机正转 正转继电器 Y0 电机反转命令 蓝按钮 X2 电机正转命令 黄按钮 X1 停止命令 红按钮 X0 功能说明 连接的外部设备PLC点名称4. 系统编程分析和实现X1Y0 Y0电机初步正转控制电路X 1Y0 Y 0X 2Y1Y 1电机初步正反转控制电路系统要求电机不可以同时进行正转和反转电机正反转的互锁电路X 1 Y 0 Y0X 2 Y 1Y1Y1Y0如下图所示利用互锁电路可以实现。
利用正转按钮来切断反转的控制通路;利用反转按钮来切断正转的控制通路;即 增加机械互锁。
三相交流异步电动机正反转的制动控制电路在工业自动化中,控制电路的设计与应用至关重要。
其中,三相交流异步电动机正反转的制动控制电路是一种经典的电路设计。
本文将从步骤层面阐述这一电路设计的原理和应用。
第一步:电路原理三相交流异步电动机正反转的制动控制电路由瞬时继电器K1、制动继电器K2、正转继电器K3和反转继电器K4等部件组成。
瞬时继电器K1接通后,正、反转开关控制单元的控制信号便能够通过高低电平切换的方式,来实现电机正转和反转的切换。
K2则是一个制动继电器,在断电时能够将电动机的制动丝编制动器拉动,实现快速制动。
而K3和K4则分别为电动机正转和反转继电器,分别控制电动机正反转的状态。
第二步:电路设计在实际的电路设计中,根据不同的控制要求,可以通过不同的控制电路来实现电机正反转的切换功能。
一种常见的控制方法是利用接触器来控制电源的接通与断开,再通过切换接触器的开关状态来实现电机正反转的切换。
同时,为了实现电机的快速制动,还应该在电路中加入制动继电器,以达到更快的制动效果。
第三步:电路应用在电路设计完成后,我们可以将其应用于各种机械设备中,如钳工机床、铣床、组合机床等。
通过控制电路的开关状态,可以实现电动机的正反转和快速制动等功能。
同时,我们还可以根据实际需要,增加电路的其他控制功能,比如,加入过流保护、过载保护、过压保护等功能,提高设备的安全稳定性。
总之,三相交流异步电动机正反转的制动控制电路是工业自动化中一个较为基础的电路设计,掌握其原理和应用对于掌握电路设计和应用技术具有重要意义。
三项异步电动机的正反转控制原理电机要实现正反转控制,将其电源的相序中任意两相对调即可(我们称为换相),通常是V 相不变,将U相与W相对调,为了保证两个接触器动作时能够可靠调换电动机的相序,接线时应使接触器的上口接线保持一致,在接触器的下口调相。
由于将两相相序对调,故须确保二个KM线圈不能同时得电,否则会发生严重的相间短路故障,因此必须采取联锁。
为安全起见,常采用按钮联锁(机械)与接触器联锁(电气)的双重联锁正反转控制线路(如下图所示);使用了按钮联锁,即使同时按下正反转按钮,调相用的两接触器也不可能同时得电,机械上避免了相间短路。
另外,由于应用的接触器联锁,所以只要其中一个接触器得电,其长闭触点就不会闭合,这样在机械、电气双重联锁的应用下,电机的供电系统不可能相间短路,有效地保护了电机,同时也避免在调相时相间短路造成事故,烧坏接触器。
实验步骤实验过程图中主回路采用两个接触器,即正转接触器KM1和反转接触器KM2。
当接触器KM1的三对主触头接通时,三相电源的相序按U―V―W接入电动机。
当接触器KM1的三对主触头断开,接触器KM2的三对主触头接通时,三相电源的相序按W―V―U接入电动机,电动机就向相反方向转动。
电路要求接触器KM1和接触器KM2不能同时接通电源,否则它们的主触头将同时闭合,造成U、W两相电源短路。
为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头,以保证接触器KM1和KM2不会同时接通电源,KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用,这两正向启动过程对辅助常闭触头就叫联锁或互锁触头。
正向启动过程按下起动按钮SB2,接触器KM1线圈通电,与SB2并联的KM1的辅助常开触点闭合,以保证KMl线圈持续通电,串联在电动机回路中的KM1的主触点持续闭合,电动机连续正向运转。
停止过程按下停止按钮SB1,接触器KMl线圈断电,与SB2并联的KM1的辅助触点断开,以保证KMl线圈持续失电,串联在电动机回路中的KMl的主触点持续断开,切断电动机定子电源,电动机停转。
异步电机的正反转控制原理
异步电机的正反转控制原理是通过改变电源的相序来实现的。
异步电机是由转子和定子组成的,当电源的相序发生改变时,定子的磁场方向也会发生改变,进而改变了转子的磁场方向。
根据右手定则,当定子的磁场方向改变时,转子就会发生反向转动。
具体来说,正转控制和反转控制的原理如下:
1. 正转控制:当期望电机正转时,需要将电源的相序设置为正常顺序,即依次通电给各个相,使得定子的磁场方向保持一个确定的方向。
这样,定子的磁场就会产生一个旋转磁场,而转子会被这个旋转磁场牵引,从而实现正转运动。
2. 反转控制:当期望电机反转时,需要将电源的相序逆序设置,即逆序依次通电给各个相。
这样,定子的磁场方向也会逆序改变,导致定子磁场方向与转子磁场方向的差别进一步加大,从而使转子发生反方向的转动。
总结来说,异步电机的正反转控制可以通过改变电源的相序来改变定子磁场的方向,实现转子的正向或反向运动。

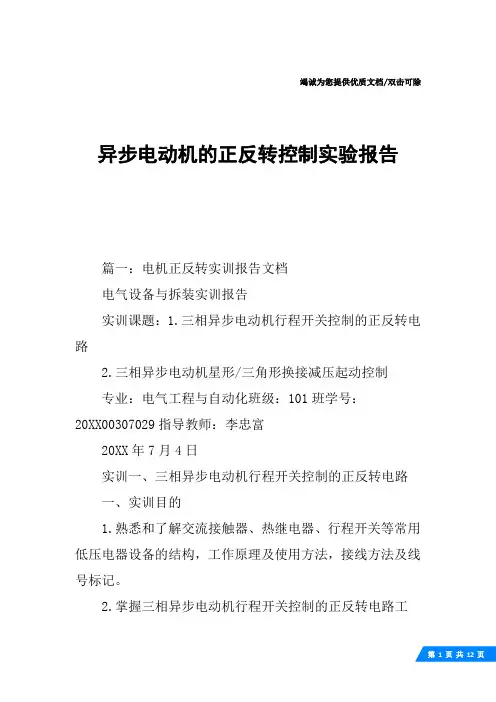

竭诚为您提供优质文档/双击可除异步电动机的正反转控制实验报告篇一:电机正反转实训报告文档电气设备与拆装实训报告实训课题:1.三相异步电动机行程开关控制的正反转电路2.三相异步电动机星形/三角形换接减压起动控制专业:电气工程与自动化班级:101班学号:20XX00307029指导教师:李忠富20XX年7月4日实训一、三相异步电动机行程开关控制的正反转电路一、实训目的1.熟悉和了解交流接触器、热继电器、行程开关等常用低压电器设备的结构,工作原理及使用方法,接线方法及线号标记。
2.掌握三相异步电动机行程开关控制的正反转电路工作原理,电气原理图、元件布置图和接线图的绘制,接线方法及接线工艺。
3.了解失压、过载、零位保护的控制作用。
4.熟悉上述电路的故障分析及排除方法。
二、实训线路三、实训设备及电气元件1、三相异步电动机A02-6432一台2、交流接触器cJ10-10两只3、按钮LA18-22一只4、热继电器JR16b-20/32.4A一台5、熔断器RL1-15/5A三只6、行程开关Lx111两只7、三相刀开关hK2—315A一只8、电工工具及导线四、实训步骤1、检查各电器元件的质量情况,了解其使用方法。
2、根据电器原理图绘制元件布置图和接线图。
3、正确连接线路,先接主电路,再接控制电路。
4、同组同学检查接线无误,并经指导老师坚持认可后合闸通电试验。
5、操作启动和停止按钮,并观察电动机单方向起停情况。
6、操作启动按钮‘带点击正常运转后直接按下反方向启动按钮,并使电动机反方向运转。
7、电动机正常运转后,模拟机床运行用行程开关控制电机的正反转。
8、实验中出现不正常现象时,应断开电源,分析故障。
五、实验报告①实验原理图②故障分析1、接完线检查的时候,发现行程开关的一个接口本应该有进线有出线的,但检查的时候只发现了进线,所以只能重新按步骤的检查线路,着重检查与行程开关有联系的器件,最终发现原来是和接触器的常闭触电接线漏了。
摘要生产机械往往要求运动部件可以实现正反两个方向的起动,这就要求拖动电动机能作正、反向旋转。
由电机原理可知,改变电动机三相电源的相序,就能改变电动机的转向。
本文设计系统的控制是采用PLC的编程语言——梯形图,梯形语言是在可编程控制器中的应用最广的语言,因为它在继电器的基础上加进了许多功能,使用灵活的指令,使逻辑关系清晰直观,编程容易,可读性强,所实现的功能也大大超过传统的继电器控制电路,可编程控制器是一种数字运算操作的电子系统,它是专为在恶劣工业环境下应用而设计,它采用可编程序的存储器,用来在内部存储执行逻辑运算,顺序控制,定时,计数和算术等操作的指令,并采用数字式,模拟式的输入和输出,控制各种的机械或生产过程。
关键词:三相异步电动机;PLC;可编程控制;梯形图目录摘要 (I)引言 (1)1PLC基础的知识 (2)1.1关于PLC的定义 (2)1.2PLC的工作原理 (2)1.3PLC的应用领域 (3)1.4PLC的发展趋势 (4)2三相异步电动机的PLC控制 (5)2.1三相异步电动机正反转控制电路的特点 (5)2.1.1三相异步电动机正反转控制电路的主控制电路 (5)2.1.2按钮接触器联锁的正反转控制电路特点及应用分析 (5)2.2交流接触器的正反转自动控制线路工作过程 (6)2.3PLC的选择 (7)2.4三相异步电动机使用PLC控制优点 (7)2.5输入输出定义 (7)2.6输入输出接线图 (8)参考文献 (10)引言电动机的正反转控制大量应用于工业生产当中,而快速准确安全的控制更能够保证生产的安全可靠和产品的品质。
PLC控制三相异步电动机实现正反转,其运行性能更好,且在满足上述需要的前提下还可节省各种材料。
生产中许多机械设备往往要求运动部件能向正反两个方向运动。
如机床工作台的前进与后退起重机的上升与下降等,这些生产机械要求电动机能实现正反转控制。
改变通入电动机定子绕组的三相电源相序,即把接入电动机的三相电源进线中的任意两根对调,电动机即可反转。
用PLC控制三相异步电动机正、反转用PLC控制三相异步电动机正、反转:三相交流异步电动机是生产设备常用的动力元件,PLC控制电动机的转动,是生产设备自动控制的最常用,也是基本的控制。
PLC控制电动机,用PLC控制负载,编程是主要的任务,接线驱动负载是次要的任务,不要本末倒置,将接线当成首要任务,编程当成次要任务。
用PLC控制三相异步电动机正、反转设计步骤控制案例:给正转信号,电动机正转运行;给反转信号,电动机反转运行;给停止信号,无论电动机正转还是反转,都要停止运行。
即电动机的控制能实现正反停。
1.电动机正反转的主电路中,交流接触器KM1和KM2的主触点不能同时闭合,并且必须保证,一个接触器的主触点断开以后,另一个接触器的主触点才能闭合。
2.为了做到上面一点,梯形图中输出继电器Y0、Y1的线圈就不能同时带电,这样在梯形图中就要加程序互锁。
即在输出Y0线圈的一路中,加元件Y1的常闭触点;在输出Y1线圈的一路中,加元件Y0的常闭触点。
当Y0的线圈带电时,Y1的线圈因Y¬0的常闭触点断开而不能得电;同样的道理,当Y1的线圈带电时,Y0的线圈因Y¬1的常闭触点断开而不能得电。
3.为了保证电动机能从正转直接切换到反转,梯形图中必须加类似按钮机械互锁的程序互锁。
即在输出Y0线圈的一路中,加反转控制信号X1的常闭触点;在输出Y1线圈的一路中,加正转控制信号X0的常闭触点。
这样能做到电动机正反转的直接切换。
当电动机加正转控制信号时,输入继电器X0的常开触点闭合,常闭触点断开。
常闭触点断开反转输出Y1的线圈,交流接触器KM2的线圈失电,电动机停止反转,同时Y1的常闭触点闭合,正转输出继电器Y0的线圈带电,交流接触器KM1的线圈得电,电动机正转。
当电动机加反转控制信号时,输入继电器X1的常开触点闭合,常闭触点断开。
常闭触点断开正转输出Y0的线圈,交流接触器KM1的线圈失电,电动机停止正转,同时Y 0的常闭触点闭合,反转输出继电器Y1的线圈带电,交流接触器KM2的线圈得电,电动机正转。
三相异步电动机的正、反转控制的实现方法
三相异步电动机的正、反转控制可以通过以下几种方法来实现:
1. 交叉蓝玩法:将三相交流电源的任意两相进行交叉接线,实现正、反转控制。
当两相接线正常时,电机为正转;当两相接线交叉时,电机为反转。
2. 电磁反转器:通过控制电磁反转器中继电器的工作状态,实现正、反转控制。
电磁反转器可以通过交叉切换电源的相序,使电机正、反转。
3. 变频器:通过控制变频器的输出频率、相序和电压,实现电机的正、反转。
变频器可以改变电源的频率,从而改变电机的转速和方向。
4. PLC控制:使用可编程逻辑控制器(PLC)编写程序,通过
控制电磁继电器的通断,实现电机的正、反转。
通过PLC可
以灵活地控制电机的启停和方向。
以上是几种常见的实现方法,具体的控制方案可以根据实际需求和系统要求选取。
三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告图2-5 按钮联锁的正反转控制线路按图2-5接线,实验操作步骤如下:(1) 按控制屏启动按钮,接通三相交流电源;(2) 按正向起动按钮SB1,电动机正向起动,观察电动机的转向及接触器的动作情况。
按停止按钮SB3,使电动机停转;(3) 按反向起动按钮SB2,电动机反向起动,观察电动机的转向及接触器的动作情况。
按停止按钮SB3,使电动机停转。
实验完毕,按控制屏停止按钮,切断实验线路电源。
实验现象:按正向启动按钮SB1,电机正转,接触器KM1工作,按下SB3电机停止运行;按反向启动按钮SB2,电机反转,接触器KM2工作,按下SB3电机停止运行;2. 接触器和按钮双重联锁的正反转控制线路按图2-6接线,经检查无误后,方可进行通电操作。
实验操作步骤如下:图2-6 接触器和按钮双重联锁的正反转控制线路(1) 按控制屏启动按钮,接通三相交流电源。
(2) 按正向起动按钮SB1,电动机正向起动,观察电动机的转向及接触器的动作情况。
按停止按钮SB3,使电动机停转。
(3) 按反向起动按钮SB2,电动机反向起动,观察电动机的转向及接触器的动作情况。
按停止按钮SB3,使电动机停转。
(4) 按正向(或反向)起动按钮,电动机起动后,再去按反向(或正向)起动按钮,观察有何情况发生?(5) 电动机停稳后,同时按正、反向两只起动按钮,观察有何情况发生?(6) 失压与欠压保护按起动按钮SB1(或SB2)电动机起动后,按控制屏停止按钮,断开实验线路三相电源,模拟电动机失压(或零压)状态,观察电动机与接触器的动作情况,随后,再按控制屏上启动按钮,接通三相电源,但不按SB1(或SB2),观察电动机能否自行起动?实验完毕,按控制屏停止按钮,切断实验线路电源。
实验现象:按下SB1,电机正向旋转,KM1正常工作,按下SB3电机停止运行。
按下SB2,电机反向旋转,KM2正常工作,按下SB3电机停止运行。
腹有诗书气自华一提到变频器,大家都知道,用它来调速 效果很好。
其实,用变频器三相380v 来控制三相异步交流电机的正反转,效果也不错。
下面就给大家来讲解一下。
现举一例说明,看下图:变频调速电动机正反转控制电路上图为三相380V 变频器控制三相交流电机正反转电路图。
从图中可以看出,电路由两部分组成:负载工作主电路和控制电路。
负载工作主电路是由电源主开关(断路器)、交流接触器KM 主触点、变频器内置交—直—交转换电路、三相异步交流电动机M 等。
控制电路由变频器内置辅助电路,启动按钮开关SB2,停止按钮开关SB1、交流接触器KM 电磁线圈,接触器常开辐助触点及电机正反转选择开关SA 等。
RP 为频率给定信号电位器。
二、三相380V 变频器控制三相交流电机正反转工作过程见上图,先合上电源开关QF ,控制电路得电,当按下启动按钮SB2时,接触器KM线圈得电吸合并自锁,连接COM与SA之间的接触器动合触点KM闭合。
主电路中接触器主触点闭合,变频器输入端R、S、T得电,变频器准备工作。
操作选择开关SA,当SA与FWD接通时,电机正向运转;当SA与REV接通时,电机反向运转。
需要停机时,将选择开关SA置于中间位置,三相380V 变频器先停止工作。
按下停止按钮SB1,接触器KM线圈失电复位,接触器主触点断开,切断三相电源。
若先按下停止按钮SB1,接触器线圈失电复位,接触器主触点断开,直接切断变频器输入电源,电机停止工作。
深圳市艾米克电气有限公司自2004年成立以来,经过十年的快速稳健发展,目前已经成长为国际知名的变频器制造商。
公司具有业内领先的自主核心技术和可持续研发能力,提供通用变频器、电流矢量变频器、磁通矢量变频器、风机专用变频器、水泵专用变频器、纺织专用变频器、空压机变频器、注塑机专用变频器等优质产品。
由于变频器在众多行业中都能实现高效节约电能,提高工艺水平等优势,艾米克变频器已广泛应用于风机、水泵、空压机、注塑机、卷绕机、中央空调,纺织、化工、冶金、矿业、制药、陶瓷、造纸、油田、塑料、印刷、热电、烟草、食品等各类机械设备中。
用PLC控制三相异步电动机正、反转用PLC控制三相异步电动机正、反转:三相交流异步电动机是生产设备常用的动力元件,PLC控制电动机的转动,是生产设备自动控制的最常用,也是基本的控制。
PLC控制电动机,用PLC控制负载,编程是主要的任务,接线驱动负载是次要的任务,不要本末倒置,将接线当成首要任务,编程当成次要任务。
用PLC控制三相异步电动机正、反转设计步骤控制案例:给正转信号,电动机正转运行;给反转信号,电动机反转运行;给停止信号,无论电动机正转还是反转,都要停止运行。
即电动机的控制能实现正反停。
1.电动机正反转的主电路中,交流接触器KM1和KM2的主触点不能同时闭合,并且必须保证,一个接触器的主触点断开以后,另一个接触器的主触点才能闭合。
2.为了做到上面一点,梯形图中输出继电器Y0、Y1的线圈就不能同时带电,这样在梯形图中就要加程序互锁。
即在输出Y0线圈的一路中,加元件Y1的常闭触点;在输出Y1线圈的一路中,加元件Y0的常闭触点。
当Y0的线圈带电时,Y1的线圈因Y¬0的常闭触点断开而不能得电;同样的道理,当Y1的线圈带电时,Y0的线圈因Y¬1的常闭触点断开而不能得电。
3.为了保证电动机能从正转直接切换到反转,梯形图中必须加类似按钮机械互锁的程序互锁。
即在输出Y0线圈的一路中,加反转控制信号X1的常闭触点;在输出Y1线圈的一路中,加正转控制信号X0的常闭触点。
这样能做到电动机正反转的直接切换。
当电动机加正转控制信号时,输入继电器X0的常开触点闭合,常闭触点断开。
常闭触点断开反转输出Y1的线圈,交流接触器KM2的线圈失电,电动机停止反转,同时Y1的常闭触点闭合,正转输出继电器Y0的线圈带电,交流接触器KM1的线圈得电,电动机正转。
当电动机加反转控制信号时,输入继电器X1的常开触点闭合,常闭触点断开。
常闭触点断开正转输出Y0的线圈,交流接触器KM1的线圈失电,电动机停止正转,同时Y 0的常闭触点闭合,反转输出继电器Y1的线圈带电,交流接触器KM2的线圈得电,电动机正转。
摘要生产机械往往要求运动部件可以实现正反两个方向的起动,这就要求拖动电动机能作正、反向旋转。
由电机原理可知,改变电动机三相电源的相序,就能改变电动机的转向。
本文设计系统的控制是采用PLC的编程语言——梯形图,梯形语言是在可编程控制器中的应用最广的语言,因为它在继电器的基础上加进了许多功能,使用灵活的指令,使逻辑关系清晰直观,编程容易,可读性强,所实现的功能也大大超过传统的继电器控制电路,可编程控制器是一种数字运算操作的电子系统,它是专为在恶劣工业环境下应用而设计,它采用可编程序的存储器,用来在内部存储执行逻辑运算,顺序控制,定时,计数和算术等操作的指令,并采用数字式,模拟式的输入和输出,控制各种的机械或生产过程。
关键词:三相异步电动机;PLC;可编程控制;梯形图目录摘要 (I)引言 (1)1PLC基础的知识 (2)1.1关于PLC的定义 (2)1.2PLC的工作原理 (2)1.3PLC的应用领域 (3)1.4PLC的发展趋势 (4)2三相异步电动机的PLC控制 (5)2.1三相异步电动机正反转控制电路的特点 (5)2.1.1三相异步电动机正反转控制电路的主控制电路 (5)2.1.2按钮接触器联锁的正反转控制电路特点及应用分析 (5)2.2交流接触器的正反转自动控制线路工作过程 (6)2.3PLC的选择 (7)2.4三相异步电动机使用PLC控制优点 (7)2.5输入输出定义 (7)2.6输入输出接线图 (8)参考文献 (10)引言电动机的正反转控制大量应用于工业生产当中,而快速准确安全的控制更能够保证生产的安全可靠和产品的品质。
PLC控制三相异步电动机实现正反转,其运行性能更好,且在满足上述需要的前提下还可节省各种材料。
生产中许多机械设备往往要求运动部件能向正反两个方向运动。
如机床工作台的前进与后退起重机的上升与下降等,这些生产机械要求电动机能实现正反转控制。
改变通入电动机定子绕组的三相电源相序,即把接入电动机的三相电源进线中的任意两根对调,电动机即可反转。
