异步电动机实现正反转的方法

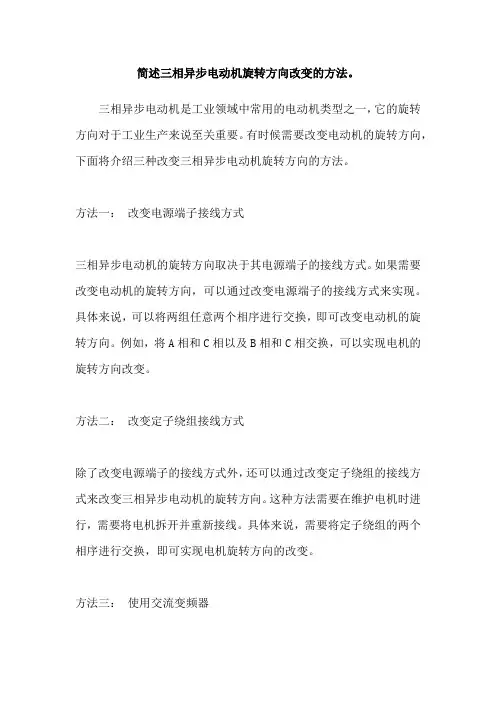

简述三相异步电动机旋转方向改变的方法。

三相异步电动机是工业领域中常用的电动机类型之一，它的旋转方向对于工业生产来说至关重要。

有时候需要改变电动机的旋转方向，下面将介绍三种改变三相异步电动机旋转方向的方法。

方法一：改变电源端子接线方式
三相异步电动机的旋转方向取决于其电源端子的接线方式。

如果需要改变电动机的旋转方向，可以通过改变电源端子的接线方式来实现。

具体来说，可以将两组任意两个相序进行交换，即可改变电动机的旋转方向。

例如，将A相和C相以及B相和C相交换，可以实现电机的旋转方向改变。

方法二：改变定子绕组接线方式
除了改变电源端子的接线方式外，还可以通过改变定子绕组的接线方式来改变三相异步电动机的旋转方向。

这种方法需要在维护电机时进行，需要将电机拆开并重新接线。

具体来说，需要将定子绕组的两个相序进行交换，即可实现电机旋转方向的改变。

方法三：使用交流变频器
使用交流变频器可以实现三相异步电动机旋转方向的改变，同时还可以实现电机的调速功能。

交流变频器可以改变电源端子提供的电压频率，从而改变电机的旋转速度和旋转方向。

交流变频器可以根据需要实现电机的正反转控制，非常方便实用。

综上所述，以上三种方法都可以实现三相异步电动机旋转方向的改变，具体方法选择要根据实际情况进行选择。

需要注意的是，在进行电机旋转方向改变的时候，要特别小心，以免对电机造成不必要的损坏。

三相异步电机正反转电路详解
一、正反转原理分析：
想要成功的接线，我们要先了解正反转的原理，三相电机和单相电机正反转原理不同，三相电机正反转是把三相电源中的两相对调实现的，因为三相电源中三根相线大小相等、频率相同、初相位相差120°，调换其中两相就可以改变磁场，从而导致转向不同。

二、元器件在电路中起到的作用：
QS-隔离开关：起到断开连接三相电源的作用FU-熔断器：在电路中起到短路、过流保护作用
KM-交流接触器：通断主回路，欠压保护FR-热继电器：电机过载保护
SB-按钮开关：启动按钮、停止按钮
原理图分析：根据原理图所示，合上QS隔离开关。

按下SB2启动按钮，交流接触器KM1得电，KM1辅助触点吸合，自锁线路接通，主回路KM1得电，电机转动，记为正转；
按下SB1停止按钮，线路失电，交流接触器KM1断开，电动机停止转动；
按下SB3启动按钮，交流接触器KM2得电，KM2辅助触点吸合，自锁线路接通，主回路KM2得电，电机转动，记为反转；
三、自锁以及互锁
主电路中换相，主电路上端进线不变，出线端KM2的U相换为W 相、W相换为U相、V相不变。

自锁：控制回路中并联在启动按钮上端的为自锁，在启动按钮松开的时候线路依旧得电；
联锁（互锁）：控制回路中有两个联锁内容，第一个互锁是接触器互锁，也就是正转电路中KM2的常闭触点，反转电路中的KM1常闭
触点，在正转的状态下，接触器KM2无法吸合，在反转状态下，KM1无法吸合。

按钮互锁：控制回路中的虚线连接部分就是按钮的常闭，如果没有这个按钮互锁，电路是无法直接正反转切换，需要按下停止按钮才可以，但是加了这个按钮互锁，就可以在不按下停止按钮的情况下，直接使用启动按钮切换。

三相异步电动机正反转实验报告实验目的：1.了解三相异步电动机工作原理；2.掌握三相异步电动机正反转的方法；3.学习测量三相异步电动机的转速。

实验设备：1.三相异步电动机；2.频率变换器；3.电压表；4.频率表；5.示波器。

实验原理：实验步骤：1.将三相异步电动机的三个线圈分别连接到频率变换器的三个对应通道上，并将频率变换器连接到电源上；2.打开电源，调节频率变换器的输出频率和电压，使电动机能够正常运转；3.使用电压表和频率表测量电动机的电压和频率；4.使用示波器测量电动机的转速。

实验结果：在实验中，我们进行了三相异步电动机正反转实验，并测量了其电压、频率和转速。

实验结果显示，通过调节电源的相位和频率，我们成功地实现了三相异步电动机的正反转。

在正转时，电动机的电压为XXV，频率为XXHz，转速为XXrpm；在反转时，电动机的电压为XXV，频率为XXHz，转速为XXrpm。

实验分析：通过实验可知，三相异步电动机的正反转是通过调节电源的相位和频率来改变电磁场的旋转方向实现的。

在正转时，相位和频率的设置使得电磁场的旋转方向与转子的磁场方向一致，使电动机正转；在反转时，相位和频率的设置使得电磁场的旋转方向与转子的磁场方向相反，使电动机反转。

结论：通过三相异步电动机正反转实验，我们掌握了三相异步电动机的工作原理和正反转的方法，学习了测量电动机转速的技巧。

通过调节电源的相位和频率，我们成功实现了三相异步电动机的正反转，并测量了其相应的电压、频率和转速。

实验结果表明，我们的实验步骤和测量数据是准确可靠的。

实验中可能存在的误差和改进方法：1.实验过程中，可能存在电压表、频率表和示波器的测量误差。

可以使用多个不同型号和精度的仪器进行测量，取平均值来提高测量精度；2.实验中的转速测量可能受到转子磁场的不均匀性和机械阻力的影响，可以采用更精确的转速测量方法，如使用光电编码器等。

实验的意义和应用：总结：本次实验通过三相异步电动机正反转实验，我们了解了三相异步电动机的工作原理，掌握了正反转的方法，并学习了测量电动机转速的技巧。

三项异步电动机的正反转控制原理电机要实现正反转控制，将其电源的相序中任意两相对调即可（我们称为换相），通常是V 相不变，将U相与W相对调，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。

由于将两相相序对调，故须确保二个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。

为安全起见，常采用按钮联锁（机械）与接触器联锁（电气）的双重联锁正反转控制线路（如下图所示）；使用了按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。

另外，由于应用的接触器联锁，所以只要其中一个接触器得电，其长闭触点就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护了电机，同时也避免在调相时相间短路造成事故，烧坏接触器。

实验步骤实验过程图中主回路采用两个接触器，即正转接触器KM1和反转接触器KM2。

当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。

当接触器KM1的三对主触头断开，接触器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电动机，电动机就向相反方向转动。

电路要求接触器KM1和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成U、W两相电源短路。

为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两正向启动过程对辅助常闭触头就叫联锁或互锁触头。

正向启动过程按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。

停止过程按下停止按钮SB1，接触器KMl线圈断电，与SB2并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。

三相异步电动机的正反转控制实验报告[学习]一、实验目的1. 掌握三相异步电动机正反转控制电路的设计方法；2. 熟悉三相异步电动机的正反转控制原理；3. 学会使用PLC控制三相异步电动机实现正反转控制。

二、实验设备1. PLC编程器；2. 三相异步电动机；3. 三相交流电源；4. 电流表和电压表。

三、实验原理三相异步电动机是一种常见的交流电动机，具有结构简单、可靠性高、功率大等优点，在工业控制领域得到广泛应用。

在实际应用中，常常需要对三相异步电动机进行正反转控制。

三相异步电动机的正反转与交流电源成相，不同的是正反转时交流电源的相序不同。

在正转时，交流电源的ABC三相线分别连接电动机的U、V、W三相线对应的绕组。

在反转时，交流电源的ABC三相线分别连接电动机的W、V、U三相线对应的绕组。

实现三相异步电动机的正反转控制可以通过PLC编程实现。

通常情况下，PLC输出端口不直接用于控制电机本身，而是用于控制交流接触器的继电器。

通过PLC输出信号控制继电器通断，实现电机的正反转控制。

四、实验步骤1. 按照电路图连接三相异步电动机正反转控制电路，其中CJX2交流接触器用于控制电机的正反转，ZJWN4-4P4C继电器用于控制交流接触器；2. 利用PLC编程器编写程序，根据控制要求确定PLC输出端口状态。

程序应包含以下功能模块：（1）控制交流接触器的正反转；3. 连接三相交流电源，打开电源开关，检查电路是否正常连接。

4. 测试正转功能：按下正转按钮，观察三相异步电动机是否能够正常启动，并旋转在预定方向上。

五、实验结果通过本次实验，成功地实现了三相异步电动机的正反转控制，并且能够正常控制电机正反转和停止。

实验结果表明，PLC控制三相异步电动机的正反转控制具有可靠性高、控制精度高等优点，适用于工矿企业中对电机正反转的复杂控制要求。

三相异步电动机正反转控制电路动作原理
三相异步电动机是一种常用的电动机类型，其正反转控制电路是用来控制电动机正反转运动的电路。

这个电路的原理是通过改变电动机的工作状态，使得电动机旋转方向改变。

三相异步电动机正反转控制电路主要由电源、电动机、三相接触器、电容器、控制开关等组成。

在正转和反转的过程中，电动机的绕组需要按照不同的方式连接在电源上。

当电动机需要正转时，电源会提供三相交流电流，这时控制开关与电动机绕组连接，而反转绕组则通过三相接触器与电容器连接。

当控制开关接通后，正转绕组会受到电源的电流作用，而反转绕组则受到电容器的电流作用，电机开始正转。

当电动机需要反转时，控制开关与反转绕组连接，而正转绕组则通过三相接触器与电容器连接。

当控制开关接通后，反转绕组会受到电源的电流作用，而正转绕组则受到电容器的电流作用，电机开始反转。

在实际使用中，为了防止电动机在正反转之间出现瞬间停止的情况，需要在电动机正反转的过程中增加一些保护措施。

比如，在切换电路时需要采用短时延迟开关，以避免电机运转不稳定。

另外，还可以加装过流保护器、热继电器等保护装置，以保证电动机的安全运行。

总之，三相异步电动机正反转控制电路的原理是通过改变电动机绕组的连接方式和控制开关的动作来实现电机正反转的控制。

在实际应用中需要特别注意安全保护和稳定运行的问题。

三相笼型异步电动机正反转控制电路
三相笼型异步电动机正反转控制电路是用于控制三相笼型异步电动机的正反转运动的电路。

它由三相交流电源、三相电动机、正、反转按钮开关、接触器等元件组成。

正转控制电路中，控制电路的L1、L2、L3三条相线上依次连
接接触器K1、K2、K3。

正转按钮开关S1、S2、S3分别与控
制电路的L1、L2、L3相线相连，当按下正转按钮时，控制电
路的L1、L2、L3三条相线上的电流依次通过接触器K1、K2、K3流向电动机的U、V、W三个线圈，使电动机正转运动。

反转控制电路中同样连接控制电路的L1、L2、L3三条相线，
反转按钮开关S4、S5、S6分别与控制电路的L1、L2、L3相
线相连，当按下反转按钮时，控制电路的L1、L2、L3三条相
线上的电流依次通过接触器K3、K2、K1流向电动机的W、V、U三个线圈，使电动机反转运动。

通过对正反转按钮开关的控制，可以实现三相笼型异步电动机的正反转运动。

异步电动机正反转原理
异步电动机正反转原理：
异步电动机是一种常见的电动机类型，它通过旋转磁场的作用来实现正反转。

其原理可以简要概括为以下几个步骤：
1. 三相交流电源供电：异步电动机通常由三相交流电源供电，即三相电压与三相电流组成的电源。

2. 电流产生旋转磁场：当电源接通后，电流通过电动机的定子线圈，产生线圈中的磁场。

根据Fleming's left-hand rule（佛萊明左手定则），电流与磁场方向垂直产生力。

3. 旋转磁场与转子交互作用：定子线圈产生的旋转磁场与转子磁场相互作用，产生转子中的感应电动势。

由于感应电动势的存在，电动机有转矩产生。

4. 运行转矩：由于转子中的感应电动势和电流的作用，转子开始旋转，成为驱动。

当负载连接到电动机上时，负载对转子的旋转产生阻力，转矩输出到负载上。

5. 正反转切换：异步电动机的正反转切换通常是通过切换电源的相序来实现的。

改变相序能够改变旋转磁场的方向，从而使电动机的旋转方向发生变化。

需要注意的是，异步电动机的正反转切换是通过改变电源的相序来实现的，而不是通过改变电动机内部结构来实现的。

三相异步电动机的自动正反转
三相异步电动机的自动正反转是通过改变三相电源的相序来实现的。

有多种方法可以实现三相异步电动机的自动正反转，下面是其中一些常见的方法：
- 配置两个交流接触器分别以不同的相序接线，通过控制切换两个交流接触器的吸合来控制电机的正反转。

- 安装顺反开关，可直接实现电机的正反转切换。

- 安装逆变器和逆变接触器，也可实现电机的正反转。

- 使用三相倒顺开关代替原先的负荷开关，可以实现电机的正反转。

这些方法都可以实现三相异步电动机的自动正反转，但具体的应用场景和实现方式可能会因电动机的型号和应用需求而有所不同。

在实际应用中，需要根据具体情况选择合适的方法。

如果你需要更详细的信息或技术支持，建议咨询专业的电气工程师或设备制造商。

异步电机的正反转控制原理
异步电机的正反转控制原理是通过改变电源的相序来实现的。

异步电机是由转子和定子组成的，当电源的相序发生改变时，定子的磁场方向也会发生改变，进而改变了转子的磁场方向。

根据右手定则，当定子的磁场方向改变时，转子就会发生反向转动。

具体来说，正转控制和反转控制的原理如下：
1. 正转控制：当期望电机正转时，需要将电源的相序设置为正常顺序，即依次通电给各个相，使得定子的磁场方向保持一个确定的方向。

这样，定子的磁场就会产生一个旋转磁场，而转子会被这个旋转磁场牵引，从而实现正转运动。

2. 反转控制：当期望电机反转时，需要将电源的相序逆序设置，即逆序依次通电给各个相。

这样，定子的磁场方向也会逆序改变，导致定子磁场方向与转子磁场方向的差别进一步加大，从而使转子发生反方向的转动。

总结来说，异步电机的正反转控制可以通过改变电源的相序来改变定子磁场的方向，实现转子的正向或反向运动。
