相异步电动机正反转

异步电动机实现正反转的方法
异步电动机实现正反转的方法是通过改变电机的输入电压或改变电机的相序来实现的。

以下是几种常见的实现方法：
1. 改变电机的输入电压：通过改变电机的输入电压的相位差和大小，可以实现电机的正反转。

当输入电压的相位差为0时，电机正转；当相位差为180度时，电机反转。

通过改变输入电压的大小，可以控制电机的转速。

2. 改变电机的相序：在三相异步电动机中，通过改变电机的相序可以实现电机的正反转。

在正转时，电机的相序为ABC，即A相、B相和C相的电流依次流过电机的三个绕组；在反转时，电机的相序为ACB，即A相、C相和B相的电流依次流过电机的三个绕组。

通过改变相序，可以改变电机的磁场方向，从而实现电机的正反转。

3. 利用变频器控制：变频器是一种能够根据输入信号改变输出频率的器件，通过改变电机的输入频率，可以实现电机的正反转。

当输入频率为标准频率时，电机正转；当输入频率为负向频率时，电机反转。

同时，通过改变输入频率的大小，可以控制电机的转速。

变频器在工业控制中广泛应用，可以实现电机的精确控制。

这些方法都可以实现异步电动机的正反转，具体选择哪种方法取决于应用场景和要求。

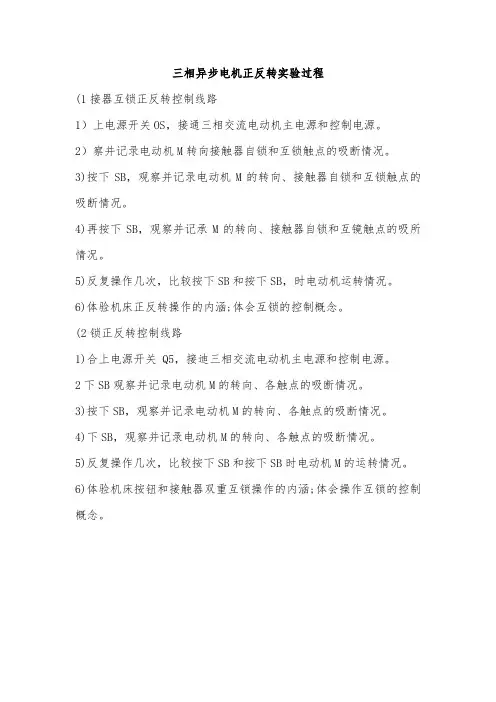

三相异步电机正反转实验过程
(1接器互锁正反转控制线路
1）上电源开关OS，接通三相交流电动机主电源和控制电源。

2）察并记录电动机M转向接触器自锁和互锁触点的吸断情况。

3)按下SB，观察并记录电动机M的转向、接触器自锁和互锁触点的吸断情况。

4)再按下SB，观察并记承M的转向、接触器自锁和互镜触点的吸所情况。

5)反复操作几次，比较按下SB和按下SB，时电动机运转情况。

6)体验机床正反转操作的内涵;体会互锁的控制概念。

(2锁正反转控制线路
1)合上电源开关 Q5，接迪三相交流电动机主电源和控制电源。

2下SB观察并记录电动机M的转向、各触点的吸断情况。

3)按下SB，观察并记录电动机M的转向、各触点的吸断情况。

4)下SB，观察并记录电动机M的转向、各触点的吸断情况。

5)反复操作几次，比较按下SB和按下SB时电动机M的运转情况。

6)体验机床按钮和接触器双重互锁操作的内涵;体会操作互锁的控制概念。

三相异步电动机正反转控制及应用实例1.引言三相异步电动机是广泛应用于工业领域的重要设备，其正反转控制在各种应用场景中起着重要作用。

本文将介绍三相异步电动机的正反转控制原理以及其中涉及到的相关技术，同时给出一个应用实例，帮助读者更好地理解和应用这一技术。

2.三相异步电动机的基本原理三相异步电动机是一种基于电磁感应原理工作的电动机，通过交变电压和磁场交互作用实现运转。

它由定子和转子两部分组成。

定子为三个相互位移120度的绕组，通过输入的三相交流电源形成旋转磁场。

转子则利用磁场的相对运动产生感应电流，进而受到电磁力的作用产生转矩，从而带动负载工作。

3.三相异步电动机的正反转控制原理3.1正常运行状态三相异步电动机在正常运行状态下，通过与电源的相位同步，使得定子旋转磁场与转子的运动同步，并保持一定的转速。

此时，电动机处于正转状态。

3.2正反转控制原理为了实现三相异步电动机的正反转控制，我们需要根据实际需求改变电动机的输入电压和相位关系。

3.2.1正转控制原理正转控制是指将电动机从停止状态转为正常运行状态。

实现正转控制的关键在于改变电动机的输入电压和相位关系，使得定子旋转磁场与转子的运动同步，从而带动电动机旋转。

3.2.2反转控制原理反转控制与正转控制相反，是指将电动机从正常运行状态转为反转状态。

实现反转控制的关键也在于改变电动机的输入电压和相位关系。

3.3正反转控制方法3.3.1定频正反转控制定频正反转控制是一种传统的控制方法，通过改变相应的开关状态来改变电动机的输入电压和相位关系，从而实现正反转控制。

在该方法中，控制单元通过控制电源连接方式来改变电动机的输入电压，并通过控制定时器来改变相位关系。

3.3.2变频正反转控制变频正反转控制是一种现代的控制方法，通过改变电源的频率和相位来改变电动机的输入电压和相位关系，从而实现正反转控制。

在该方法中，控制单元通过控制变频器来改变电源的频率和相位。

4.应用实例在某工厂的生产线上，需要对一个三相异步电动机进行正反转控制。

图3 单相异步电动机的机械特性单相异步电动机原理及正反转单相异步电动机是指用单相交流电源供电的异步电动机。

单相异步电动机具有结构简单、成本低廉、噪声小、使用方便、运行可靠等优点，因此广泛用于工业、农业、医疗和家用电器等方面，最常见于电风扇、洗衣机、电冰箱、空调等家用电器中。

但是单相异步电动机与同容量的三相异步电动机相比，体积较大，运行性能较差。

因此，单相异步电动机一般只制成小容量的电动机，功率从几瓦到几千瓦。

单相异步电动机在家用电器中的应用特别广泛，与人们的生活密切相关。

单行异步电动机的结构如下图：一、 单相异步电动机的工作原理和机械特性 当单相正弦交流电通入定子单相绕组时，就会在绕组轴线方向上产生一个大小和方向交变的磁场，如图1所示。

这种磁场的空间位置不变，其幅值在时间上随交变电流按正弦规律变化，具有脉动特性，因此称为脉动磁场，如图2(a)所示。

可见，单相异步电动机中的磁场是一个脉动磁场，不同于三相异步电动机中的旋转磁场。

(a)交变脉动磁场 (b)脉动磁场的分解 图2 脉动磁场分解成两个方向相反的旋转磁场为了便于分析，这个脉动磁场可以分解为大小相等，方向相反的两个旋转磁场，如图2(b)所示。

它们分别在转子中感应出大小图1 单相交变磁场相等，方向相反的电动势和电流。

两个旋转磁场作用于笼型转子的导体中将产生两个方向相反的电磁转矩T+和T- ，合成后得到单相异步电动机的机械特性，如图3所示。

图中，T+为正向转矩，由旋转磁场B m1产生；T- 为反向转矩，由反向旋转磁场B m2产生，而T为单相异步电动机的合成转矩。

从图3可知，单相异步电动机一相绕组通电的机械特性有如下特点：1．当n=0时，T + =T-，合成转矩T=0。

即单相异步电动机的启动转矩为零，不能自行启动。

2．当n＞0时，T＞0；n＜0时，T＜0。

即转向取决于初速度的方向。

当外力给转子一个正向的初速度后，就会继续正向旋转；而外力给转子一个反向的初速度时，电机就会反转。

三相异步电I动机正反转控制线路I •:•在实际生产中机床工作台需要前进与I后退；万能铳床的主轴需要正转与反转；•:•起重机的吊钩需要上升与下降；»正转的控制线路能否满足这些生产机械的控制要求？为什么？任务:正反向启动控制三相笼型异步电动机正反转如何实现处0二丿改变电源相序将接至交流电动机的三相交流电源进线中任意两相对调，电动机就可以反转一、接触器联锁正反转控制线路利用两个交流接触器交替工作，改变电源接入电动机的相序来实现电动机正反转控制。

二、接触器联锁正反转控制线路利用交流接触器，改变电源接入电动机的相序来实现电动机正反转控制。

二、接触器联锁正反转控制线路如果KM1 和KM2同时得电会怎么样呢L1L2L3熔断器熔断FU22FR主电路电源短路！！W-H-L1 L2 L3二、接触器联锁正反转控制线路三、按钮、接触器双重联锁正反转控制线路为克服接触器联锁正反转控制电路和按钮联锁正反转控制电路的不足，在接触器联锁的基础上, 又增加了按钮联锁，就构成接触器、按钮双重联锁 正反转控制电路。

・:・为防止两个接触器同时得电，主电路发生短路事故︐另作制锁作使动相联动头哲S-器电触需触番能这接器常不间做M-助鵠之叫接辅触器用个其接触坏一过个篇互当通一曹双重联锁正反转控制线路按钮、接触器双重联锁正反转控制线路按钮、接触器双重联锁正反转控制线路三、三、按钮、接触器双重联锁正反转控制线路QS FU1FU2KM1KM2—、、 --/KM1U W按钮、接触器双重联锁正反转控制线路KM1动合辅助触头 闭合，对KM1自锁KM1动合主触头闭 合，电机正转 L1 L2 L3FRKM1动断触头断开 对KM2联锁S 占7KM1E - SB2厂FSB3KM2|QS FU1L1 L2 L3FU2KM1KM2KM1 KM2SB2KM1V UWFR松开SB2,SB2动断触头闭合 SB2动合触头断开 电机继续正转运行J/iXJ三、按钮、接触器双重联锁正反转控制线路FU2KM1| KM2SB2电动机正转停止。

三相异步电动机接触器联锁正反转控制电路工作原理引言三相异步电动机作为工业中最常见的电机类型之一，在各个领域都有着广泛的应用。

它的正反转控制是电动机运行中非常重要的一部分，有效的控制正反转可以使电机的运行更加安全和可靠。

而接触器的联锁功能则可以进一步提高电机的保护性能。

本文将详细介绍三相异步电动机接触器联锁正反转控制电路的工作原理。

三相异步电动机的基本原理三相异步电动机是利用三相交流电源产生的旋转磁场来驱动转子转动的。

在三相交流电源作用下，电机的定子绕组中会产生一个旋转磁场，这个旋转磁场会与转子中的永磁体相互作用，使得转子跟随其旋转。

通过对电源的相序和电压的控制，可以改变旋转磁场的方向和大小，从而实现电动机的正反转控制。

三相异步电动机接触器接触器是一种重要的电气元件，用于控制电流的通断。

三相异步电动机接触器在电路中起到了重要的作用，可以实现对电机的正反转控制和保护。

接触器通常由主触点和辅助触点组成。

主触点用于承载较大的电流，控制电机的运行；辅助触点一般用于信号传递和电机保护。

接触器的联锁功能接触器的联锁功能是为了避免电机发生错误的正反转操作，保护电机和设备的安全。

联锁功能可以通过在电路中添加一些开关和传感器来实现。

当电机进行正转时，联锁功能可以阻止电机的反转操作，反之亦然。

三相异步电动机接触器联锁正反转控制电路示意图下面是一个典型的三相异步电动机接触器联锁正反转控制电路示意图：1.电源输入：接入交流电源，通过主开关进行整个电路的通断控制。

2.过载保护：接入过载保护装置，用于监测电机的电流是否超过额定值，以避免电机过载损坏。

3.主接触器KM1和KM2：分别用于电机正转和反转的控制。

通过控制这两个接触器的通断，可以实现电机的正反转操作。

4.制动器接触器KM3：用于电机的制动控制。

在电机停止运行时，通过通断制动器接触器，可以实现电机的快速制动。

5.电机保护：接入电机保护装置，包括过载保护、过热保护等，用于保护电机的安全运行。

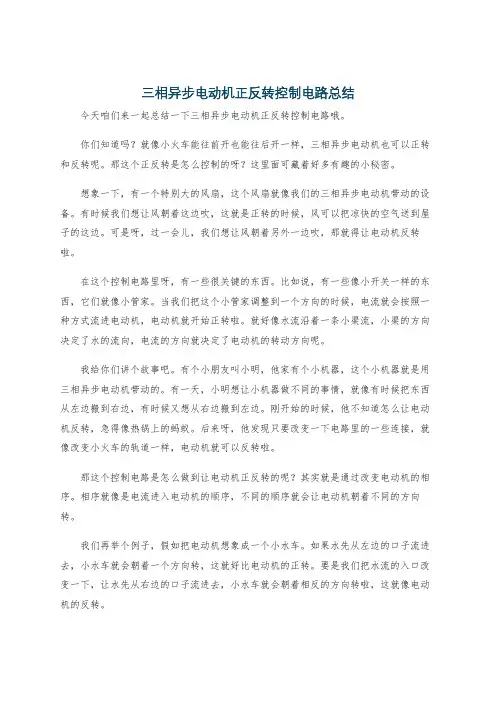

三相异步电动机正反转控制电路总结今天咱们来一起总结一下三相异步电动机正反转控制电路哦。

你们知道吗？就像小火车能往前开也能往后开一样，三相异步电动机也可以正转和反转呢。

那这个正反转是怎么控制的呀？这里面可藏着好多有趣的小秘密。

想象一下，有一个特别大的风扇，这个风扇就像我们的三相异步电动机带动的设备。

有时候我们想让风朝着这边吹，这就是正转的时候，风可以把凉快的空气送到屋子的这边。

可是呀，过一会儿，我们想让风朝着另外一边吹，那就得让电动机反转啦。

在这个控制电路里呀，有一些很关键的东西。

比如说，有一些像小开关一样的东西，它们就像小管家。

当我们把这个小管家调整到一个方向的时候，电流就会按照一种方式流进电动机，电动机就开始正转啦。

就好像水流沿着一条小渠流，小渠的方向决定了水的流向，电流的方向就决定了电动机的转动方向呢。

我给你们讲个故事吧。

有个小朋友叫小明，他家有个小机器，这个小机器就是用三相异步电动机带动的。

有一天，小明想让小机器做不同的事情，就像有时候把东西从左边搬到右边，有时候又想从右边搬到左边。

刚开始的时候，他不知道怎么让电动机反转，急得像热锅上的蚂蚁。

后来呀，他发现只要改变一下电路里的一些连接，就像改变小火车的轨道一样，电动机就可以反转啦。

那这个控制电路是怎么做到让电动机正反转的呢？其实就是通过改变电动机的相序。

相序就像是电流进入电动机的顺序，不同的顺序就会让电动机朝着不同的方向转。

我们再举个例子，假如把电动机想象成一个小水车。

如果水先从左边的口子流进去，小水车就会朝着一个方向转，这就好比电动机的正转。

要是我们把水流的入口改变一下，让水先从右边的口子流进去，小水车就会朝着相反的方向转啦，这就像电动机的反转。

三相异步电动机正反转控制电路虽然看起来有点复杂，但是只要我们理解了这些小道理，就会觉得很有趣。

它就像一个神奇的魔法盒，只要我们按照正确的方法操作那些小开关，就能让电动机按照我们想要的方向转动，是不是很厉害呢？希望你们也能像发现小秘密一样，记住这个有趣的三相异步电动机正反转控制电路哦。

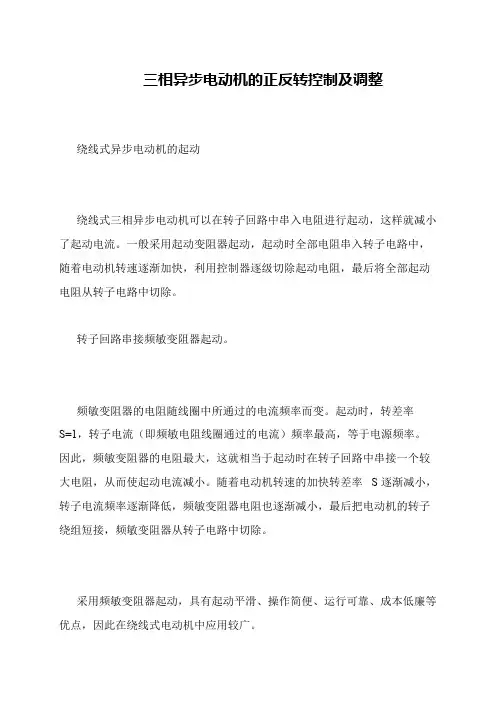

三相异步电动机的正反转控制及调整 绕线式异步电动机的起动 绕线式三相异步电动机可以在转子回路中串入电阻进行起动，这样就减小了起动电流。

一般采用起动变阻器起动，起动时全部电阻串入转子电路中，随着电动机转速逐渐加快，利用控制器逐级切除起动电阻，最后将全部起动电阻从转子电路中切除。

 转子回路串接频敏变阻器起动。

 频敏变阻器的电阻随线圈中所通过的电流频率而变。

起动时，转差率S=1，转子电流（即频敏电阻线圈通过的电流）频率最高，等于电源频率。

因此，频敏变阻器的电阻最大，这就相当于起动时在转子回路中串接一个较大电阻，从而使起动电流减小。

随着电动机转速的加快转差率S逐渐减小，转子电流频率逐渐降低，频敏变阻器电阻也逐渐减小，最后把电动机的转子绕组短接，频敏变阻器从转子电路中切除。

 采用频敏变阻器起动，具有起动平滑、操作简便、运行可靠、成本低廉等优点，因此在绕线式电动机中应用较广。

 三相异步电动机的正反转控制 三相异步电动机的旋转方向与旋转磁场的旋转方向一致，而旋转磁场的旋转方向取决于三相电流的相序。

因此，要改变电动机的旋转方向，必须改变三相交流电的相序。

实际上，只要将接到电源的任意二根联线对调即可。

 三相异步电动机的正、反转方法：任意调换电源的两根进线，电动机反转。

 为此，只要用两个交流接触器就能满足这一要求，当正转接触器KMI工作时，电动机正转；当反转接KM2工作时，由于调换了两根电源线，所以电动机反转。

 如果两个接触器同时工作，那幺将有两根电源线通过它们的主触头而使电源短路。

所以对正反转控制线路最根本的要求是：必须保证两个接触器不能同时工作。

这种在同一时间里两个接触器只允许一个工作的控制作用称为联锁或互锁。

 在图（a）所示的控制电路中，正转接触器KM1的一个常闭辅助触头串接在反转接触器KM2的线圈电路中，而反转接触器的一个常闭辅助触头串接在正转接触器的线圈电路中。

这两个常闭触头称为联锁触头。

这样一来，当按下正转起动按钮SB1时，正转接触器线圈通电，主触头KM1闭合，电动机正转。

三相异步电动机正反转原理
三相异步电动机是一种常用的电动机，它可以实现正反转运转。

那么，三相异步电动机正反转的原理是什么呢？
首先，我们需要了解三相异步电动机的结构。

它由定子和转子两部分组成。

定子上有三个绕组，分别位于120度的位置，这些绕组接在三相电源上，形成三相交流电磁场。

转子上通常有一个铝制的圆环，环上有许多导体梳齿，这些梳齿和定子的电磁场相互作用，形成转矩，从而驱动转子旋转。

在正转时，三相电源的电流依次通过三个绕组，形成一个旋转的交流电磁场，这个电磁场旋转的方向与转子旋转的方向相同，从而驱动转子旋转。

在反转时，我们需要改变三相电源的相序。

如果原来的相序是ABC，那么反转时需要将ABC的相序改为ACB。

这样，形成的旋转电磁场方向与转子旋转的方向相反，从而实现反转。

需要注意的是，三相异步电动机的反转次数不能太频繁，否则容易损坏电机。

因此，在实际应用中，我们通常会采用其他控制方式实现正反转，比如采用电子控制器来控制电机的运转方向，或者采用机械变速器来改变电机的转速和方向。

总的来说，三相异步电动机正反转的原理就是改变电磁场旋转方向，从而改变转子旋转方向。

在实际应用中，我们需要根据具体情况选择合适的控制方式，以实现电机的正反转和变速。

- 1 -。

三相异步电动机的正反转控制实验报告实验报告：三相异步电动机的正反转控制
一、实验目的
1.学习三相异步电动机的正反转控制原理；
2.了解三相异步电动机的工作特性及控制要点；
3.掌握三相异步电动机正反转控制的实验方法和步骤。

二、实验原理
实验设备包括三相异步电动机、三相变压器、电动机控制面板和电源等。

三、实验步骤
1.将三相异步电动机连接到电源上，调整电压为额定电压；
2.将三相变压器连接到电源上，并调整相序开关为正序；
3.打开电源，观察电动机的运行方向，确认为正转；
4.关闭电源，并将相序开关调整为反序；
5.再次打开电源，观察电动机的运行方向，确认为反转；
6.关闭电源，将相序开关调整为正序；
7.打开电源，观察电动机的运行方向，确认为正转。

四、实验结果与分析
在实验过程中，我们通过改变电源的相序来控制三相异步电动机的正反转。

当相序为正序时，电动机按照正向旋转；当相序为反序时，电动机按照反向旋转。

五、实验总结
通过本次实验，我们学习了三相异步电动机的正反转控制原理，并掌握了改变电源相序来实现电动机正反转的实验方法。

三相异步电动机的正反转控制在现实生活中具有广泛应用，包括机械传动、工业生产等领域。

掌握了正反转控制的方法，可以实现对电动机运行方向的灵活控制，提高机械系统的工作效率和生产效益。

1.《电机与拖动》，潘晓军著，清华大学出版社；
2.《电气传动与控制技术》，方仕贤主编，机械工业出版社。

三相异步电动机正反转控制线路1．课题引入:（1）接触器联锁正反转控制线路的优点是工作安全可靠，缺点是操作不便。

因为电动机从正转变为反转时，必须先按下停止按钮后，才能按反转启动按钮，否则由于接触器的联锁作用，不能实现反转。

按钮联锁控制线路的缺点是容易产生电源两相短路故障。

例如：当正转接触器KMl发生主触头熔焊或被杂物卡住等故障时，即使KMl线圈失电，主触头也分断不开，这时若直接按下反转按钮SB2，KM2得电动作，触头闭合，必然造成电源两相短路故障。

所以采用此线路工作有一定的不安全隐患。

因此在实际工作中，经常采用的是按钮、接触器双重联锁的正反转控制线路。

按钮联锁控制线路原理图接触器联锁控制线路原理图（2）双重联锁控制线路的工作原理:1）双重联锁的定义：第一重是交流接触器常闭触头与对方的线圈相串联而构成的联锁。

另一重是复合按钮的常闭触头串联在对方的电路中而构成的联锁。

2）工作原理分析： 先合上电源开关QS ：正转控制按下SB1SB1 常闭触头先分断对KM2联锁(切断反转控制电路)SB1常开触头后闭合线圈得电KM1自锁触头闭合自锁KM1主触头闭合KM1联锁触头分断对KM2联锁(切断反转控制电路)电动机M 启动连续正转11反转控制按下SB2SB2常闭触头先分断KM1线圈失电KM1自锁触头分断解除自锁KM1主触头分断电动机M 失电KM1联锁触头恢复闭合KM2线圈得电SB2常开触头后闭合KM2自锁触头闭合自锁KM2主触头闭合KM2联锁触头分断对KM1联锁(切断正转控制电路)若要停止,按下停止按钮SB3,整个控制电路失电,主触头分断,电动机 M 失电停转.电动机M 启动连续反转2233双重联锁控制线路原理图（3）双重联锁控制线路的自检步骤：安装完毕的控制线路板，必须经过认真检查以后，才允许通电试车，以防止错接、漏接造成不能正常运转或短路事故的发生。

1)按电路图或接线图从电源端开始，逐段核对接线及接线端子处线号是否正确，有无漏接、错接之处。
