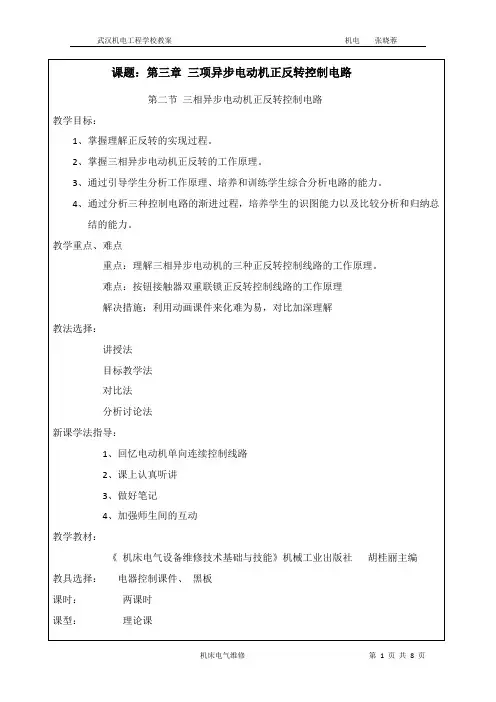

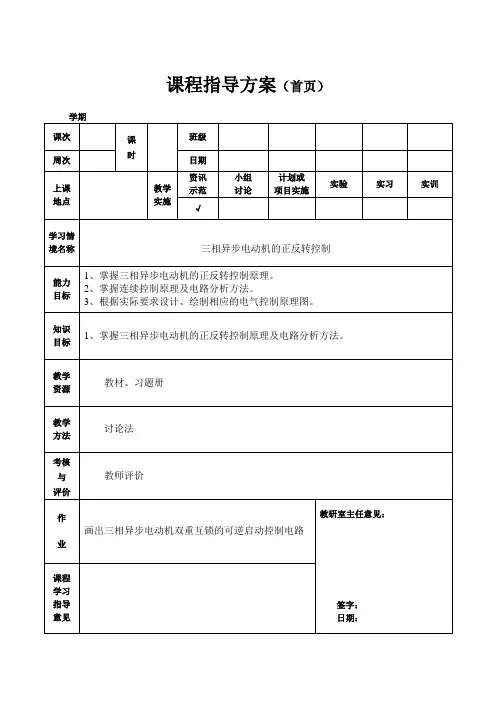

《三相异步电动机按钮、接触器双重联锁正反转控制线路》教案
教学过程
出挂图讲
解，对“双
重”联锁在
线路中的
作用及线
路的工作
原理进行
重点讲解
与慢速讲
解。
1、双重联锁控制线路的器件组成：
QS（组合开关）、FU（熔断器）、KM（交流接触器）、KH（热继电器）、SB（按钮）、M（主轴电机）。
2、双重联锁控制线路结构分析：
结合了接触器联锁正反转控制线路、按钮联锁正反转控制线路这两个线路的结构，把两个线路组合起来形成的。
3、双重联锁控制线路的工作原理:
1）双重联锁的定义：第一重是交流接触器常闭触头与对方的线圈相串联而构成的联锁。另一重是复合按钮的常闭触头串联在对方的电路中而构成的联锁。
2）工作原理分析：
先合上电源开关QS：
①正转控制：
按下SB1┎→SB1常闭触头先分断对KM2联锁（切断反转控制电路）┖→SB1常开触头后闭合→KM1线圈得电─→
┎→KM1自锁触头闭合自锁→电动机M启动连续正转运转
→┣→KM1主触头闭合
┖→KM1联锁触头分断对KM2联锁（切断反转控制电路）新课讲授约30分钟
