弓形连接固定片复合模设计零件名称：弓形连接固定片生产批量：中批量材料：零件材料为08钢，厚度为1.5mm图1-1一、零件工艺性分析弓形双孔连接固定块片是家用发电风扇中的一连接固定零件，零件的精度要求较低，具有较高的强度和刚度。
外形最大尺寸为70mm，属于小型零件。
该零件应中批量生产，外精度不高，只需平整，外轮廓是该零件需要保证的重点。
该零件用到的冲压工序有冲孔、落料，因此可设计冲孔落料复合模生产此零件。
二、工序设计及工艺计算1、排样毛坯最大尺寸70mm，不算太小，为保证冲裁件的质量，模具寿命和操作方便，采用有搭边，单排排样，如下图2-1所示，冲裁件之间的搭边值a=1.5mm,冲裁件与条料件侧边之间的搭边值a=2.3mm。
1图2-1-1计算条料的宽度：B=70+2×2.3+c=74.7（mm）其中c为调料可能的摆动量，c=0.1mm计算条料的步距：A=20+1.5=21.5（mm)图2-1-2一个步距内材料的材料利用率：η＝985.182/(74.7*21.5)×100％= 61.34％2、压力中心确定和压力机的选择(1)、冲裁力的计算冲裁力 F p＝Lt σb Kp (2-2-1) 其中：由图2-2知，周长L=213.057mm；=900Mpa, 此时，Kp=1，则：材料:08F钢板，查表，σbFp＝213.057X1X900X1＝191.75（kN） (2-2-2) 根据以上模具结构类型，采用弹性卸料和漏料出件，卸料力F q＝KF,取K＝0.05,则：F q ＝0.05×191.75＝9.59（kN） (2-2-3)推料力Fq1＝nK1Fp，去凹模刃壁垂直部分高度h＝5mm,t＝1mm,n＝5/1=5;取K1＝0.06，则：F q1＝5X0.06X191.75＝57.53（kN） (2-2-4)顶件力Fq2=K2Fp,K2=0.06,则：Fq2=0.06X191.75=11.51 （kN） (2-2-5) 本套模具用到的由压力机提供的有冲裁力和推料力，因此：总冲压力F＝FP+ F q1总＝191.75+57.53=249.28（kN） (2-2-6) （2）、压力中心的确定压力中心在两小圆垂直中心线上（3）、压力机的选择，取系数为1.3，则选用的压力机公称压力P≥(1.1~1.3) F总＝1.3×249.28＝324（kN）P≥1.3F总初选压力机公称吨位为400kN,型号为J23-40，其主要工艺参数如下：公称压力：400KN;滑块行程：100mm;行程次数：80次∕分;最大闭合高度：300mm;最大装模高度：220mm；闭合高度调节量：80mm;工作台尺寸（前后×左右）：150mm×300mm;模柄孔尺寸：直径50mm,深度70mm;工作垫板：厚度80mm,孔径200mm；电动机功率：1.5kW。

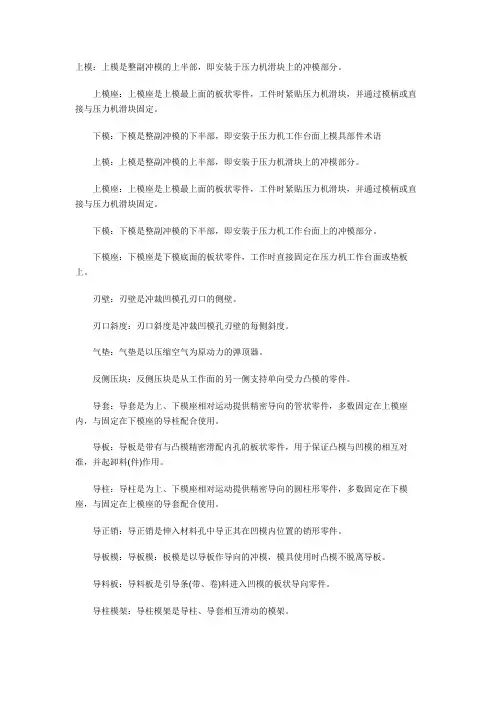

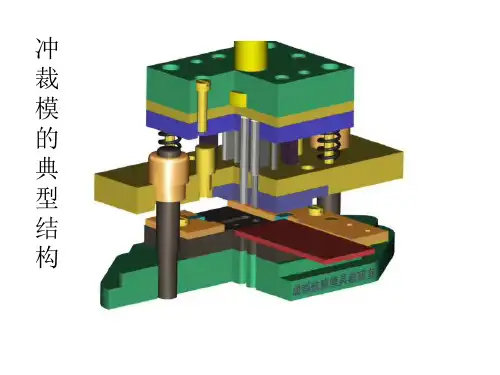

上模：上模是整副冲模的上半部，即安装于压力机滑块上的冲模部分。
上模座：上模座是上模最上面的板状零件，工件时紧贴压力机滑块，并通过模柄或直接与压力机滑块固定。
下模：下模是整副冲模的下半部，即安装于压力机工作台面上模具部件术语上模：上模是整副冲模的上半部，即安装于压力机滑块上的冲模部分。
上模座：上模座是上模最上面的板状零件，工件时紧贴压力机滑块，并通过模柄或直接与压力机滑块固定。
下模：下模是整副冲模的下半部，即安装于压力机工作台面上的冲模部分。
下模座：下模座是下模底面的板状零件，工作时直接固定在压力机工作台面或垫板上。
刃壁：刃壁是冲裁凹模孔刃口的侧壁。
刃口斜度：刃口斜度是冲裁凹模孔刃壁的每侧斜度。
气垫：气垫是以压缩空气为原动力的弹顶器。
反侧压块：反侧压块是从工作面的另一侧支持单向受力凸模的零件。
导套：导套是为上、下模座相对运动提供精密导向的管状零件，多数固定在上模座内，与固定在下模座的导柱配合使用。
导板：导板是带有与凸模精密滑配内孔的板状零件，用于保证凸模与凹模的相互对准，并起卸料(件)作用。
导柱：导柱是为上、下模座相对运动提供精密导向的圆柱形零件，多数固定在下模座，与固定在上模座的导套配合使用。
导正销：导正销是伸入材料孔中导正其在凹模内位置的销形零件。
导板模：导板模：板模是以导板作导向的冲模，模具使用时凸模不脱离导板。
导料板：导料板是引导条(带、卷)料进入凹模的板状导向零件。
导柱模架：导柱模架是导柱、导套相互滑动的模架。
冲模：冲模是装在压力机上用于生产冲件的工艺装备，由相互配合的上、下两部分组成。
凸模：凸模是冲模中起直接形成冲件作用的凸形工作零件，即以外形为工作表面的零件。
凹模：凹模是冲模中起直接形成冲件作用的凹形工作零件，即以内形为工作表面的零件。
防护板：防护板是防止手指或异物进入冲模危险区域的板状零件。
压料板(圈)：压料板(圈)是冲模中用于压住冲压材料或工序件以控制材料流动的零件，在拉深模中，压料板多数称为压料圈。

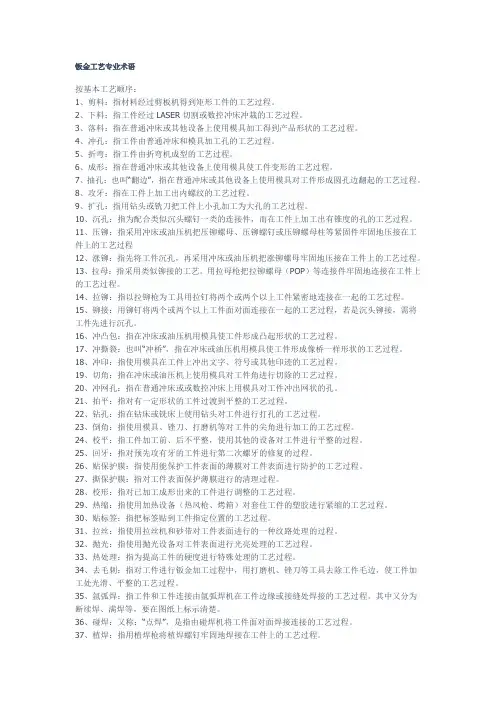

钣金工艺专业术语按基本工艺顺序：1、剪料：指材料经过剪板机得到矩形工件的工艺过程。
2、下料：指工件经过LASER切割或数控冲床冲裁的工艺过程。
3、落料：指在普通冲床或其他设备上使用模具加工得到产品形状的工艺过程。
4、冲孔：指工件由普通冲床和模具加工孔的工艺过程。
5、折弯：指工件由折弯机成型的工艺过程。
6、成形：指在普通冲床或其他设备上使用模具使工件变形的工艺过程。
7、抽孔：也叫“翻边”，指在普通冲床或其他设备上使用模具对工件形成圆孔边翻起的工艺过程。
8、攻牙：指在工件上加工出内螺纹的工艺过程。
9、扩孔：指用钻头或铣刀把工件上小孔加工为大孔的工艺过程。
10、沉孔：指为配合类似沉头螺钉一类的连接件，而在工件上加工出有锥度的孔的工艺过程。
11、压铆：指采用冲床或油压机把压铆螺母、压铆螺钉或压铆螺母柱等紧固件牢固地压接在工件上的工艺过程12、涨铆：指先将工件沉孔，再采用冲床或油压机把涨铆螺母牢固地压接在工件上的工艺过程。
13、拉母：指采用类似铆接的工艺。
用拉母枪把拉铆螺母（POP）等连接件牢固地连接在工件上的工艺过程。
14、拉铆：指以拉铆枪为工具用拉钉将两个或两个以上工件紧密地连接在一起的工艺过程。
15、铆接：用铆钉将两个或两个以上工件面对面连接在一起的工艺过程，若是沉头铆接，需将工件先进行沉孔。
16、冲凸包：指在冲床或油压机用模具使工件形成凸起形状的工艺过程。
17、冲撕裂：也叫“冲桥”，指在冲床或油压机用模具使工件形成像桥一样形状的工艺过程。
18、冲印：指使用模具在工件上冲出文字、符号或其他印迹的工艺过程。
19、切角：指在冲床或油压机上使用模具对工件角进行切除的工艺过程。
20、冲网孔：指在普通冲床或或数控冲床上用模具对工件冲出网状的孔。
21、拍平：指对有一定形状的工件过渡到平整的工艺过程。
22、钻孔：指在钻床或铣床上使用钻头对工件进行打孔的工艺过程。
23、倒角：指使用模具、锉刀、打磨机等对工件的尖角进行加工的工艺过程。

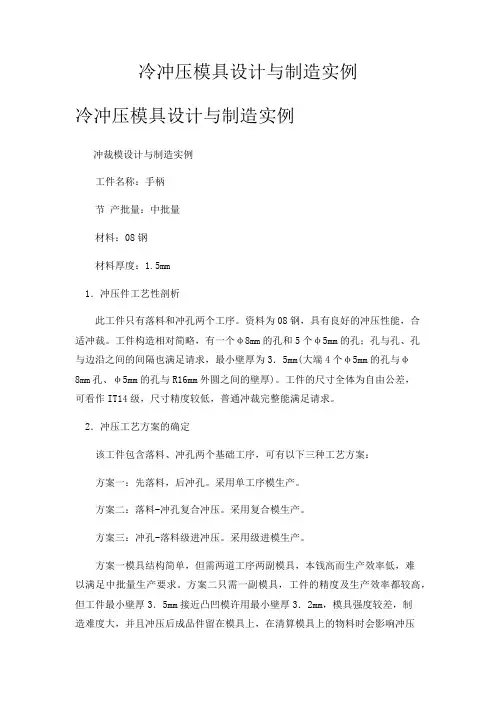

冷冲压模具设计与制造实例冷冲压模具设计与制造实例冲裁模设计与制造实例工件名称：手柄节产批量：中批量材料：08钢材料厚度：1.5mm1．冲压件工艺性剖析此工件只有落料和冲孔两个工序。
资料为08钢，具有良好的冲压性能，合适冲裁。
工件构造相对简略，有一个φ8mm的孔和5个φ5mm的孔；孔与孔、孔与边沿之间的间隔也满足请求，最小壁厚为3．5mm(大端4个φ5mm的孔与φ8mm孔、φ5mm的孔与R16mm外圆之间的壁厚)。
工件的尺寸全体为自由公差，可看作IT14级，尺寸精度较低，普通冲裁完整能满足请求。
2．冲压工艺方案的确定该工件包含落料、冲孔两个基础工序，可有以下三种工艺方案：方案一：先落料，后冲孔。
采用单工序模生产。
方案二：落料-冲孔复合冲压。
采用复合模生产。
方案三：冲孔-落料级进冲压。
采用级进模生产。
方案一模具结构简单，但需两道工序两副模具，本钱高而生产效率低，难以满足中批量生产要求。
方案二只需一副模具，工件的精度及生产效率都较高，但工件最小壁厚3．5mm接近凸凹模许用最小壁厚3．2mm，模具强度较差，制造难度大，并且冲压后成品件留在模具上，在清算模具上的物料时会影响冲压速度，操作不便利。
方案三也只需一副模具，生产效力高，操作方便，工件精度也能满足要求。
通过对上述三种方案的分析比较，该件的冲压生产采用方案三为佳。
3．重要设计计算（1）排样方法的肯定及其计算设计级进模，首先要设计条料排样图。
手柄的外形具有一头大一头小的特色，直排时资料利用率低，应采取直对排，如图8.2.2 所示的排样方式，设计成隔位冲压，可明显地减少废物。
隔位冲压就是将第一遍冲压以后的条料程度方向旋转180°，再冲第二遍，在第一次冲裁的间隔中冲裁出第二部分工件。
搭边值取2．5mm和3．5mm，条料宽度为135mm，步间隔为53 mm，一个步距的材料应用率为78%（盘算见表8.2.1）。
查板材尺度，宜选950mm×1500mm的钢板，每张钢板可剪裁为7张条料（135mm×1500mm），每张条料可冲56个工件，故每张钢板的材料应用率为76%。

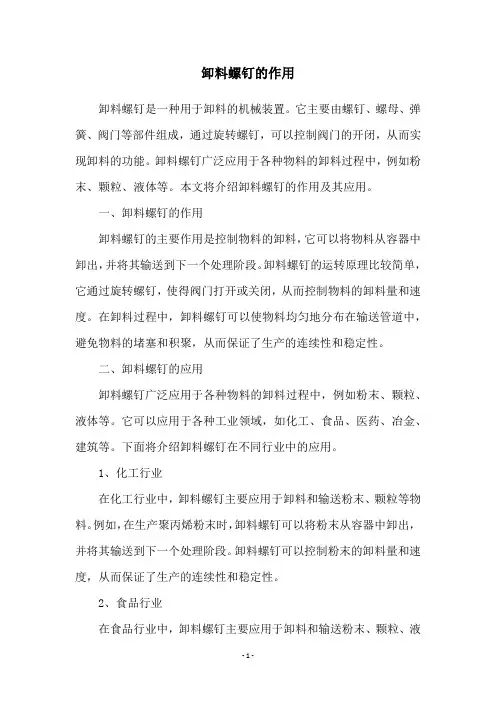

卸料螺钉的作用卸料螺钉是一种用于卸料的机械装置。
它主要由螺钉、螺母、弹簧、阀门等部件组成，通过旋转螺钉，可以控制阀门的开闭，从而实现卸料的功能。
卸料螺钉广泛应用于各种物料的卸料过程中，例如粉末、颗粒、液体等。
本文将介绍卸料螺钉的作用及其应用。
一、卸料螺钉的作用卸料螺钉的主要作用是控制物料的卸料，它可以将物料从容器中卸出，并将其输送到下一个处理阶段。
卸料螺钉的运转原理比较简单，它通过旋转螺钉，使得阀门打开或关闭，从而控制物料的卸料量和速度。
在卸料过程中，卸料螺钉可以使物料均匀地分布在输送管道中，避免物料的堵塞和积聚，从而保证了生产的连续性和稳定性。
二、卸料螺钉的应用卸料螺钉广泛应用于各种物料的卸料过程中，例如粉末、颗粒、液体等。
它可以应用于各种工业领域，如化工、食品、医药、冶金、建筑等。
下面将介绍卸料螺钉在不同行业中的应用。
1、化工行业在化工行业中，卸料螺钉主要应用于卸料和输送粉末、颗粒等物料。
例如，在生产聚丙烯粉末时，卸料螺钉可以将粉末从容器中卸出，并将其输送到下一个处理阶段。
卸料螺钉可以控制粉末的卸料量和速度，从而保证了生产的连续性和稳定性。
2、食品行业在食品行业中，卸料螺钉主要应用于卸料和输送粉末、颗粒、液体等物料。
例如，在生产饲料时，卸料螺钉可以将各种原料从容器中卸出，并将其输送到混合机中进行混合。
卸料螺钉可以控制原料的卸料量和速度，从而保证了饲料的质量和生产的效率。
3、医药行业在医药行业中，卸料螺钉主要应用于卸料和输送粉末、颗粒等物料。
例如，在生产药品时，卸料螺钉可以将各种原料从容器中卸出，并将其输送到混合机中进行混合。
卸料螺钉可以控制原料的卸料量和速度，从而保证了药品的质量和生产的效率。
4、冶金行业在冶金行业中，卸料螺钉主要应用于卸料和输送粉末、颗粒等物料。
例如，在生产金属粉末时，卸料螺钉可以将金属粉末从容器中卸出，并将其输送到成型机中进行成型。
卸料螺钉可以控制粉末的卸料量和速度，从而保证了金属粉末的质量和生产的效率。

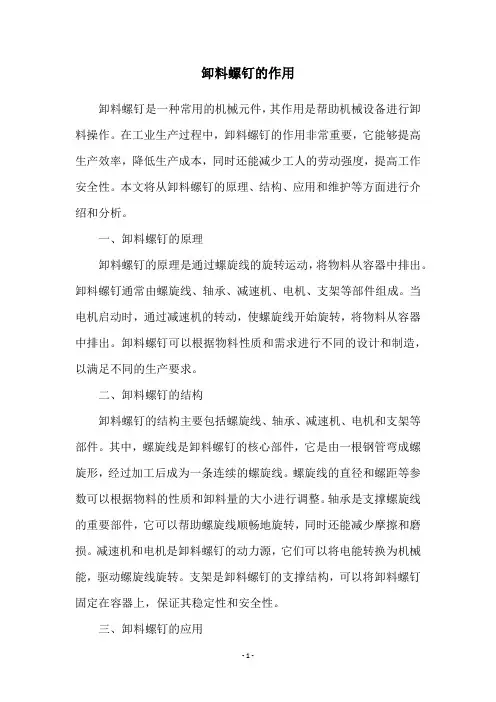

卸料螺钉的作用卸料螺钉是一种常用的机械元件，其作用是帮助机械设备进行卸料操作。
在工业生产过程中，卸料螺钉的作用非常重要，它能够提高生产效率，降低生产成本，同时还能减少工人的劳动强度，提高工作安全性。
本文将从卸料螺钉的原理、结构、应用和维护等方面进行介绍和分析。
一、卸料螺钉的原理卸料螺钉的原理是通过螺旋线的旋转运动，将物料从容器中排出。
卸料螺钉通常由螺旋线、轴承、减速机、电机、支架等部件组成。
当电机启动时，通过减速机的转动，使螺旋线开始旋转，将物料从容器中排出。
卸料螺钉可以根据物料性质和需求进行不同的设计和制造，以满足不同的生产要求。
二、卸料螺钉的结构卸料螺钉的结构主要包括螺旋线、轴承、减速机、电机和支架等部件。
其中，螺旋线是卸料螺钉的核心部件，它是由一根钢管弯成螺旋形，经过加工后成为一条连续的螺旋线。
螺旋线的直径和螺距等参数可以根据物料的性质和卸料量的大小进行调整。
轴承是支撑螺旋线的重要部件，它可以帮助螺旋线顺畅地旋转，同时还能减少摩擦和磨损。
减速机和电机是卸料螺钉的动力源，它们可以将电能转换为机械能，驱动螺旋线旋转。
支架是卸料螺钉的支撑结构，可以将卸料螺钉固定在容器上，保证其稳定性和安全性。
三、卸料螺钉的应用卸料螺钉广泛应用于化工、冶金、建材、粮食等行业。
在化工行业中，卸料螺钉可用于卸料、输送和混合各种粉状、颗粒状、块状物料。
在冶金行业中，卸料螺钉可用于卸料、输送和烘干各种金属粉末、渣滓等物料。
在建材行业中，卸料螺钉可用于输送、混合和加工各种水泥、石灰、砂浆等物料。
在粮食行业中，卸料螺钉可用于卸料、输送和储存各种谷物、饲料等物料。
四、卸料螺钉的维护卸料螺钉是一种长期运行的机械设备，为了保证其正常运行和延长使用寿命，需要进行定期维护和保养。
具体维护措施包括：1. 定期检查卸料螺钉的各个部件是否正常运转，如轴承是否润滑、螺旋线是否磨损等。
2. 定期清洗卸料螺钉的各个部位，以防止杂质进入机内造成故障。

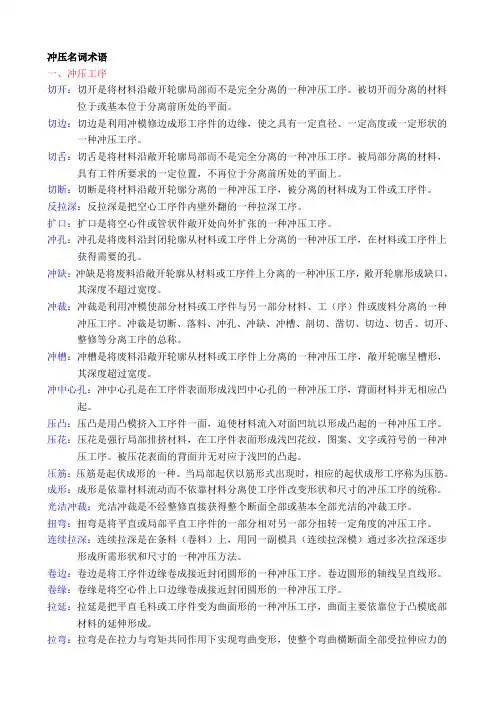

冲压名词术语一、冲压工序切开：切开是将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。
被切开而分离的材料位于或基本位于分离前所处的平面。
切边：切边是利用冲模修边成形工序件的边缘，使之具有一定直径、一定高度或一定形状的一种冲压工序。
切舌：切舌是将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。
被局部分离的材料，具有工件所要求的一定位置，不再位于分离前所处的平面上。
切断：切断是将材料沿敞开轮廓分离的一种冲压工序，被分离的材料成为工件或工序件。
反拉深：反拉深是把空心工序件内壁外翻的一种拉深工序。
扩口：扩口是将空心件或管状件敞开处向外扩张的一种冲压工序。
冲孔：冲孔是将废料沿封闭轮廓从材料或工序件上分离的一种冲压工序，在材料或工序件上获得需要的孔。
冲缺：冲缺是将废料沿敞开轮廓从材料或工序件上分离的一种冲压工序，敞开轮廓形成缺口，其深度不超过宽度。
冲裁：冲裁是利用冲模使部分材料或工序件与另一部分材料、工（序）件或废料分离的一种冲压工序。
冲裁是切断、落料、冲孔、冲缺、冲槽、剖切、凿切、切边、切舌、切开、整修等分离工序的总称。
冲槽：冲槽是将废料沿敞开轮廓从材料或工序件上分离的一种冲压工序，敞开轮廓呈槽形，其深度超过宽度。
冲中心孔：冲中心孔是在工序件表面形成浅凹中心孔的一种冲压工序，背面材料并无相应凸起。
压凸：压凸是用凸模挤入工序件一面，迫使材料流入对面凹坑以形成凸起的一种冲压工序。
压花：压花是强行局部排挤材料，在工序件表面形成浅凹花纹，图案、文字或符号的一种冲压工序。
被压花表面的背面并无对应于浅凹的凸起。
压筋：压筋是起伏成形的一种。
当局部起伏以筋形式出现时，相应的起伏成形工序称为压筋。
成形：成形是依靠材料流动而不依靠材料分离使工序件改变形状和尺寸的冲压工序的统称。
光洁冲裁：光洁冲裁是不经整修直接获得整个断面全部或基本全部光洁的冲裁工序。
扭弯：扭弯是将平直或局部平直工序件的一部分相对另一部分扭转一定角度的冲压工序。

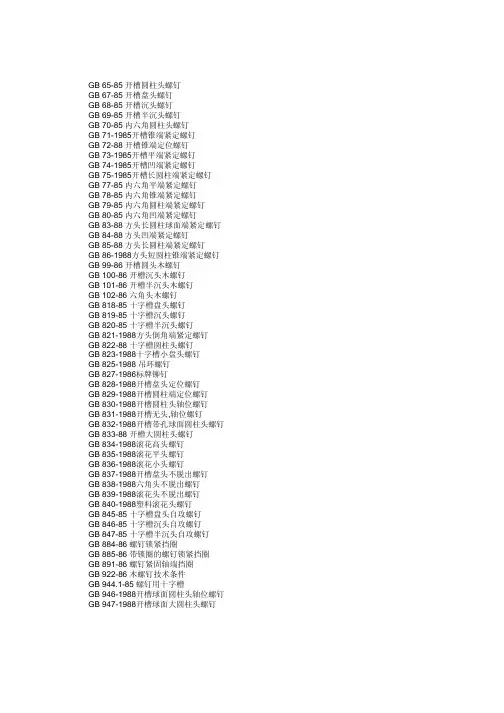

GB 65-85 开槽圆柱头螺钉GB 67-85 开槽盘头螺钉GB 68-85 开槽沉头螺钉GB 69-85 开槽半沉头螺钉GB 70-85 内六角圆柱头螺钉GB 71-1985开槽锥端紧定螺钉GB 72-88 开槽锥端定位螺钉GB 73-1985开槽平端紧定螺钉GB 74-1985开槽凹端紧定螺钉GB 75-1985开槽长圆柱端紧定螺钉GB 77-85 内六角平端紧定螺钉GB 78-85 内六角锥端紧定螺钉GB 79-85 内六角圆柱端紧定螺钉GB 80-85 内六角凹端紧定螺钉GB 83-88 方头长圆柱球面端紧定螺钉GB 84-88 方头凹端紧定螺钉GB 85-88 方头长圆柱端紧定螺钉GB 86-1988方头短圆柱锥端紧定螺钉GB 99-86 开槽圆头木螺钉GB 100-86 开槽沉头木螺钉GB 101-86 开槽半沉头木螺钉GB 102-86 六角头木螺钉GB 818-85 十字槽盘头螺钉GB 819-85 十字槽沉头螺钉GB 820-85 十字槽半沉头螺钉GB 821-1988方头倒角端紧定螺钉GB 822-88 十字槽圆柱头螺钉GB 823-1988十字槽小盘头螺钉GB 825-1988 吊环螺钉GB 827-1986标牌铆钉GB 828-1988开槽盘头定位螺钉GB 829-1988开槽圆柱端定位螺钉GB 830-1988开槽圆柱头轴位螺钉GB 831-1988开槽无头,轴位螺钉GB 832-1988开槽带孔球面圆柱头螺钉GB 833-88 开槽大圆柱头螺钉GB 834-1988滚花高头螺钉GB 835-1988滚花平头螺钉GB 836-1988滚花小头螺钉GB 837-1988开槽盘头不脱出螺钉GB 838-1988六角头不脱出螺钉GB 839-1988滚花头不脱出螺钉GB 840-1988塑料滚花头螺钉GB 845-85 十字槽盘头自攻螺钉GB 846-85 十字槽沉头自攻螺钉GB 847-85 十字槽半沉头自攻螺钉GB 884-86 螺钉锁紧挡圈GB 885-86 带锁圈的螺钉锁紧挡圈GB 891-86 螺钉紧固轴端挡圈GB 922-86 木螺钉技术条件GB 944.1-85 螺钉用十字槽GB 946-1988开槽球面圆柱头轴位螺钉GB 947-1988开槽球面大圆柱头螺钉GB 948-1988开槽沉头不脱出螺钉GB 949-1988开槽半沉头不脱出螺钉GB 950-1986十字槽圆头木螺钉GB 951-1986十字槽沉头木螺钉GB 952-1986十字槽半沉头木螺钉GB 953-1988等长双头螺柱 C级GB 973-76 十字槽扁圆头螺钉GB 1122-85 螺钉槽铣刀GB 2672-86 内六角花形盘头螺钉GB 2673-1986内六角花形沉头螺钉GB 2674-86 内六角花形半沉头螺钉GB 2867.5-81 冷冲模卸料装置圆柱头卸料螺钉GB 2867.6-81 冷冲模卸料装置圆柱头内六角卸料螺钉GB 2867.7-81 冷冲模卸料装置卸料螺钉加长套GB 3098.1-82 紧固件机械性能螺栓、螺钉和螺柱GB 3098.3-82 紧固件机械性能紧定螺钉GB 3098.5-85 紧固件机械性能自攻螺钉GB 3098.6-86 紧固件机械性能不锈钢螺栓、螺钉、螺柱和螺母GB 3098.7-86 紧固件机械性能自攻锁紧螺钉粗牙普通螺纹系列GB 3103.1-82 紧固件公差螺栓、螺钉和螺母GB 3103.2-82 紧固件公差用于精密机械的螺栓、螺钉和螺母GB 3105-82 螺栓和螺钉的头下圆角半径GB 3106-82 螺栓、螺钉和螺柱的公称长度和普通螺栓的螺纹长度GB 4389-84 螺钉与螺母的装配工具双头吊扳手、双头梅花扳手、两用扳手头部外形的最大尺寸GB 5276-1985紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注GB 5277-1985紧固件螺栓和螺钉通孔GB 5279-1985沉头螺钉头部形状和测量GB 5280-1985自攻螺钉用螺纹GB 5281-85 内六角圆柱头轴肩螺钉GB 5282-1985开槽盘头自攻螺钉GB 5283-1985开槽沉头自攻螺钉GB 5284-1985开槽半沉头自攻螺钉GB 5285-1985六角头自攻螺钉GB 5286-1985螺栓、螺钉和螺母用平垫圈总方案GB 5358-85 内六角花形螺钉旋具GB 5779.1-86 紧固件表面缺陷螺栓、螺钉和螺柱一般要求GB 5779.3-86 紧固件表面缺陷螺栓、螺钉和螺柱特殊要求GB 6189-1986紧固件用六角花形 E型GB 6190-86 内六角花形圆柱头螺钉 4.8级GB 6191-86 内六角花形圆柱头螺钉 8.8级GB 6559-1986自攻锁紧螺钉的螺杆粗牙普通螺纹系列GB 6560-1986十字槽盘头自攻锁紧螺钉GB 6561-1986十字槽沉头自攻锁紧螺钉GB 6562-1986十字槽半沉头自攻锁紧螺钉GB 6563-1986六角头自攻锁紧螺钉GB 6564-86 内六角花形圆柱头自攻锁紧螺钉GB 9456-88 十字槽凹穴六角自攻螺钉GB 9456-1988十字槽凹穴六角自攻螺钉GB 10634-89 螺钉旋具的命名与术语GB 10635-89 螺钉旋具通用技术条件GB 10636-89 螺钉旋具试验方法GB 10637-89 一字槽螺钉旋具螺杆GB 10638-89 十字槽螺钉旋具螺杆GB 10639-89 一字槽螺钉旋具GB 10640-89 十字槽螺钉旋具GB 10641-89 螺旋棘轮螺钉旋具GBT 65-2000开槽圆柱头螺钉GBT 67-2000开槽盘头螺钉GBT 68-2000开槽沉头螺钉GBT 69-2000开槽半沉头螺钉GBT 70.1-2000内六角圆柱头螺钉GBT 70.2-2000内六角平圆头螺钉GBT 70.3-2000内六角沉头螺钉GBT 77-2000内六角平端紧定螺钉GBT 78-2000内六角锥端紧定螺钉GBT 79-2000内六角圆柱端紧定螺钉GBT 80-2000内六角凹端紧定螺钉GBT 818-2000十字槽盘头螺钉GBT 819.1-2000十字槽沉头螺钉第1部分钢 4.8级GBT 819.2-1997十字槽沉头螺钉第2部分钢8.8、不锈钢A2-70和有色金属CU2或CU3 GBT 820-2000十字槽半沉头螺钉GBT 822-2000十字槽圆柱头螺钉GBT 845-1985十字槽盘头自攻螺钉GBT 846-1985十字槽沉头自攻螺钉GBT 847-1985十字槽半沉头自攻螺钉GBT 2160-91 机床夹具零件及部件压紧螺钉GBT 2161-91 机床夹具零件及部件六角头压紧螺钉GBT 2162-91 机床夹具零件及部件固定手柄压紧螺钉GBT 2163-91 机床夹具零件及部件活动手柄压紧螺钉GBT 2232-91 机床夹具零件及部件螺钉支承GBT 2249-91 机床夹具零件及部件螺钉支座GBT 2255-91 机床夹具零件及部件螺钉用垫板GBT 2256-91 机床夹具零件及部件塑料夹具用六角螺钉GBT 2257-91 机床夹具零件及部件塑料夹具用内六角螺钉GBT 2268-91 机床夹具零件及部件钻套螺钉GBT 2269-91 机床夹具零件及部件镗套螺钉GBT 2672-2004内六角花形盘头螺钉GBT 2674-2004内六角花形半沉头螺钉GBT 3098.10-93 紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母GBT 3098.11-1995 紧固件机械性能自钻自攻螺钉GBT 3098.13-1996 紧固件机械性能螺栓与螺钉的扭矩试验和破坏扭矩公称直径1~10mm GBT 5280-2002自攻螺钉用螺纹GBT 5286-2001螺栓、螺钉和螺母用平垫圈总方案GBT 6188-2000螺栓和螺钉用内六角花形GBT 6190-1986内六角花形圆柱头螺钉 4.8级GBT 6191-1986内六角花形圆柱头螺钉 8.8级GBT 13806.1-1992精密机械用紧固件十字槽螺钉GBT 13806.2-1992精密机械用紧固件十字槽螺钉螺钉刮削端GBT 14210-1993墙板自攻螺钉GBT 15856.1-1995 十字槽盘头自钻自攻螺钉GBT 15856.2-1995 十字槽沉头自钻自攻螺钉GBT 15856.3-1995 十字槽半沉头自钻自攻自攻螺钉GBT 15856.4-1995 六角法兰面自钻自攻螺钉GBT 16824.1-1997六角凸缘自攻螺钉GBT 16824.2-1997六角法兰面自攻螺钉。
