笔记本维修教程第课主板基础知识

电脑主板维修手册第一章：电脑主板维修入门1.1 概述电脑主板是电子设备中的核心部件，负责连接各个硬件组件并传输数据信号。

本手册将为您介绍电脑主板的基本原理、常见故障及相应的维修方法。

1.2 维修准备在进行电脑主板维修前，您需要准备以下工具和材料：- 电脑维修工具包（包括螺丝刀、镊子等）- 防静电手带、静电垫- 各类主板插座和插件- 合适的维修环境（无尘、通风）第二章：常见故障及维修方法2.1 电源问题2.1.1 电源无法启动若电源无法启动，首先检查电源插座是否正常工作，若正常，则可能是电源本身出现故障。

您可以尝试以下维修方法：- 检查电源线是否有松动或损坏，重新连接或更换电源线。

- 检查电源是否被过载，若是，则升级电源或减少负载。

- 检查电源风扇是否运转正常，若不正常，则需要更换电源风扇。

2.1.2 电源过热电源过热会导致电脑崩溃或自动重启。

您可以尝试以下维修方法：- 清洁电源内部的灰尘和杂物，确保散热良好。

- 更换电源风扇散热器。

2.2 BIOS问题2.2.1 电脑启动无显示若电脑启动后没有显示，首先检查显示器和连接线路是否正常。

若正常，则可能是BIOS设置问题。

您可以尝试以下维修方法：- 清除CMOS以恢复BIOS默认设置。

- 更新BIOS固件版本。

2.2.2 电脑启动后显示错误信息若电脑启动后显示错误信息，可能是BIOS设置不正确。

您可以尝试以下维修方法：- 进入BIOS设置界面，检查设置是否符合硬件要求。

- 恢复BIOS默认设置。

2.3 硬件兼容性问题某些情况下，主板和其他硬件设备之间可能存在兼容性问题，导致电脑无法正常工作。

您可以尝试以下维修方法：- 检查硬件设备是否与主板兼容，确保使用合适的驱动程序。

- 更新硬件设备的驱动程序或者固件。

2.4 连接问题2.4.1 USB端口无法识别设备若USB端口无法识别设备，您可以尝试以下维修方法：- 检查USB设备和端口是否正常工作，尝试更换设备或端口。

目录•第一章开机时序•第二章开机异常•第三章不显示•第四章显示异常•第五章当机•第六章蓝屏•第七章功能不良•第八章维修方法与技巧笔记本主板基本框图第一节开机时序图一第二节开机时序图二第三节供电框图一第四节供电框图二第五节POST自检流程图第六节POST自检代码表一POST自检代码表第七节POST自检代码表二第八节负载框图一第九节负载框图二第十节MB Power definition分类第十节o e supp y第十一节MB Power supply第一节开机时序图一第节机时序图第二节开机时序图二第三节供电框图一第四节供电框图二第五节POST自检流程图第节自检流程图自检代表第六节POST自检代码表一自检代表第七节POST自检代码表二第一节不上电第二节不开机第三节开机掉电第一节不上电不良现象插上p，p灯不亮，不开机。

不良现象：插上Adapter Adapter灯不亮，不开机。

故障原因：Adapter异常+VIN异常充放电芯片异常+3VPCU、+5VPCU异常3VPCU5VPCUEC异常BIOS异常PCH异常简要分析：看到此类现象，我们首先要排除Adapter 是否异常，再看是否有电压短路。

MB量测Adapter的输出电压是否正常测量MB上各组电换一个Adapter 压对地阻抗是否异常对MB上电测量换个dapte异常对MB上电，测量+VIN电压是否正常针对阻抗异常的电压进行分析，找出阻抗异常的地方异常测量+3VPCU和+5VPCU电压是否正常测量BATDIS_G的电压是否正常，正常值一般为28V左右检查EC、BIOS、PCH 32768M 根据电路图找出导致更换控制产生检查充放电芯片正常异常异常PCH、32.768M是否正常+3VPCU和+5VPCU不起的原因+VIN的那颗MOS 管（PQ30）的供电是否正常（PU5 20pin）检查充放电芯片的供电是否正常（PU520pin）检测充放电芯片的ACDET 6pin电压是否正常，正常情况一般是(2.4-3.15)V 检查充放电芯片的供电电路，直至找出供电异常原因检查ACIN是否正常，检测AD_AIR电压是否异常正常情况一般是3V左右正常，正常情况一般为2.8V左右正常异常检查充电芯片的REGNpin是否为6V，正常情况下般为6V换充放电芯片检查EC和BIOS是否正根据电路图找出异常原异常况下一般为6V常因参考电路参考电路：第二节不开机不良现象：开机后开机指示灯不亮，基本电压均正常（+VIN/+3VPCU/+5VPCU）不良原因：开机小板异常EC异常BIOS异常PCH异常时钟异常RTC回路异常简要分析：首先先检查开机小板和开机电压是否异常，其简要分析：首先先检查开机小板和开机电压是否异常其次对COMS放电，再考虑是否是BIOS，时钟，EC等其他电路引起的不良。

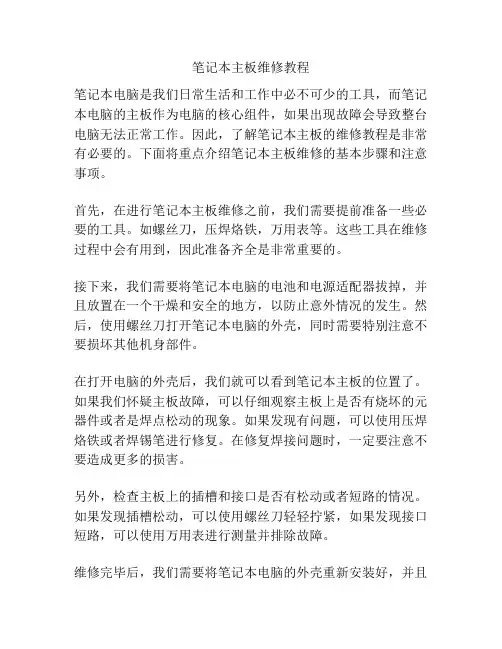

笔记本主板维修教程笔记本电脑是我们日常生活和工作中必不可少的工具，而笔记本电脑的主板作为电脑的核心组件，如果出现故障会导致整台电脑无法正常工作。

因此，了解笔记本主板的维修教程是非常有必要的。

下面将重点介绍笔记本主板维修的基本步骤和注意事项。

首先，在进行笔记本主板维修之前，我们需要提前准备一些必要的工具。

如螺丝刀，压焊烙铁，万用表等。

这些工具在维修过程中会有用到，因此准备齐全是非常重要的。

接下来，我们需要将笔记本电脑的电池和电源适配器拔掉，并且放置在一个干燥和安全的地方，以防止意外情况的发生。

然后，使用螺丝刀打开笔记本电脑的外壳，同时需要特别注意不要损坏其他机身部件。

在打开电脑的外壳后，我们就可以看到笔记本主板的位置了。

如果我们怀疑主板故障，可以仔细观察主板上是否有烧坏的元器件或者是焊点松动的现象。

如果发现有问题，可以使用压焊烙铁或者焊锡笔进行修复。

在修复焊接问题时，一定要注意不要造成更多的损害。

另外，检查主板上的插槽和接口是否有松动或者短路的情况。

如果发现插槽松动，可以使用螺丝刀轻轻拧紧，如果发现接口短路，可以使用万用表进行测量并排除故障。

维修完毕后，我们需要将笔记本电脑的外壳重新安装好，并且确保每个螺丝都被正确拧紧。

然后，将电池和电源适配器重新连接。

最后，打开电脑并进行测试，确保主板的修复有效。

在进行笔记本主板维修时，还需要注意以下事项：1. 一定要小心操作，避免造成损坏。

在拆卸和安装过程中，应该谨慎而缓慢地进行。

2. 维修时要保持清洁。

倒数外壳时，建议使用静电防护手套或地面垫，以防止静电对电路板的损害。

3. 如果你不具备维修的必要技能，不建议自行维修。

最好请专业的维修人员来解决问题，以免造成更大的损失。

总结起来，笔记本主板维修需要仔细操作和一定的技术知识。

在维修前，需要准备必要的工具，并确保电脑处于安全状态。

维修过程中，要小心操作，保持清洁，并且注意遵循正确的修复步骤。

若不具备维修技能，最好请专业人员来解决问题。

电脑主板维修基础知识精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】主板维修基础知识1、跑线路主板电路维修中要跑线路，通过跑线路找到电路所经过的元器件或芯片，然后找到故障元件万用表蜂鸣二极管档，表笔接线路的两端，表响2、找线主板上比较粗的线一般是供电线，细的线是信号线，曲线是时钟信号线，跑线路中遇到小圆孔要到主板背面找线3、跑线路中遇到电阻应直接越过，供电线经过大电阻，信号线经过小电阻；遇到电容不能越过4、对地打阻值对地打阻值，万用表蜂鸣二极管档，红笔接地线，黑笔接测试点主板上地线：主板的镙丝口、金属外壳、大焊点等对地打阻值可以判断南北桥的好坏电阻：电阻主要有碳质电阻、碳膜电阻、金属膜电阻三类，应用最广的为碳膜电阻，最高档的为金属膜电阻。

电阻的阻值以色环来标示，其中最常见的为四色环标示和五色环标示。

如采用四色环标示，其第一色环是十位数，第二色环为个位数，第三色环为应乘位数，第四色环为误差率。

例如：四色环的电阻的颜色排列为红蓝棕金，则这只电阻的电阻值为260欧，误差率为5％。

(具体参数见附表。

)色环电阻识别对应表颜色黑棕红橙黄绿蓝紫灰白黑金银本色对应数值 0 1 3 3 4 5 6 7 8 9 0??应乘位数×1 ×10 ×100 ×1000 ×104 ×105 ×106 ×107 ×108 ×109?? ×0.1×0.01??误差率?? 1% 2%?? 0.5% 0.25% 0.1%?? 5% 10% 20%温度系数 200ppm 100ppm 50ppm 15ppm 25ppm 20ppm 10ppm 5ppm 1ppm??电容：电容常见的标记方式是直接标记，其常用的单位有pF，μF两种，很容易认出。

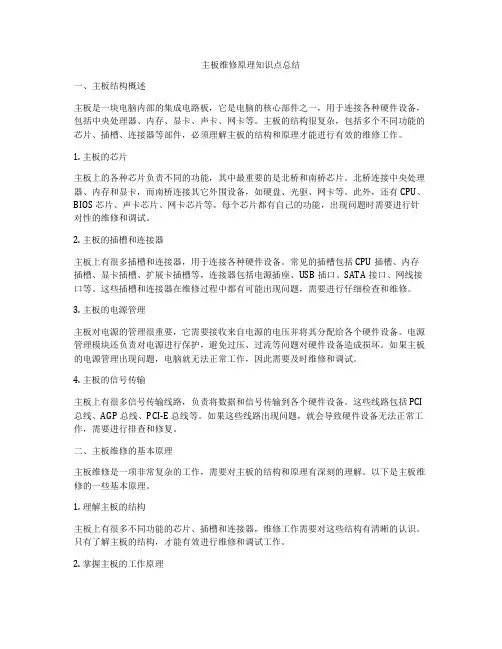

主板维修原理知识点总结一、主板结构概述主板是一块电脑内部的集成电路板，它是电脑的核心部件之一，用于连接各种硬件设备，包括中央处理器、内存、显卡、声卡、网卡等。

主板的结构很复杂，包括多个不同功能的芯片、插槽、连接器等部件，必须理解主板的结构和原理才能进行有效的维修工作。

1. 主板的芯片主板上的各种芯片负责不同的功能，其中最重要的是北桥和南桥芯片。

北桥连接中央处理器、内存和显卡，而南桥连接其它外围设备，如硬盘、光驱、网卡等。

此外，还有CPU、BIOS芯片、声卡芯片、网卡芯片等。

每个芯片都有自己的功能，出现问题时需要进行针对性的维修和调试。

2. 主板的插槽和连接器主板上有很多插槽和连接器，用于连接各种硬件设备。

常见的插槽包括CPU插槽、内存插槽、显卡插槽、扩展卡插槽等，连接器包括电源插座、USB插口、SATA接口、网线接口等。

这些插槽和连接器在维修过程中都有可能出现问题，需要进行仔细检查和维修。

3. 主板的电源管理主板对电源的管理很重要，它需要接收来自电源的电压并将其分配给各个硬件设备。

电源管理模块还负责对电源进行保护，避免过压、过流等问题对硬件设备造成损坏。

如果主板的电源管理出现问题，电脑就无法正常工作，因此需要及时维修和调试。

4. 主板的信号传输主板上有很多信号传输线路，负责将数据和信号传输到各个硬件设备。

这些线路包括PCI 总线、AGP总线、PCI-E总线等。

如果这些线路出现问题，就会导致硬件设备无法正常工作，需要进行排查和修复。

二、主板维修的基本原理主板维修是一项非常复杂的工作，需要对主板的结构和原理有深刻的理解。

以下是主板维修的一些基本原理。

1. 理解主板的结构主板上有很多不同功能的芯片、插槽和连接器，维修工作需要对这些结构有清晰的认识。

只有了解主板的结构，才能有效进行维修和调试工作。

2. 掌握主板的工作原理主板连接各种硬件设备，并通过芯片、插槽和连接器进行数据传输和信号处理，必须深入理解主板的工作原理才能进行有效的维修工作。

笔记本基础认识及基础电路维修笔记本电脑维修基础内容主板框架结构图笔记本电脑主板起主要作用的是CPU、北桥和南桥，它是主板的三大核心元件。

其中CPU相当于是董事长；北桥相当于总经理；南桥相当于经理，三者是密切配合的。

另外，芯片、键盘芯片等相当于科员；硬盘、光驱、键盘和网卡等相当于员工，他们负责完成具体工作。

也可以把CPU比喻为人的大脑；各芯片比喻为人的器官；总线比喻为人的神经，由此可见各芯片及总线的作用和关系十分密切。

主板框架结构示意图笔记本电脑框架结构图如图所示1，不加电，电源灯不亮。

【1】检查电源适配器及电源接口【2】开机按键【3】公共点电压（保护隔离电路）【4】开机电路2，电源灯亮，系统不运行，LCD无显示【1】按下开机按键4秒重启【2】外接CRT【3】更换内存【4】清楚CMOS（放电）【5】更换CPU【6】主板（最小系统法）3，死机，掉电【1】检查散热【2】重装系统【3】CPU滤波电容【4】CPU接口【5】内存或CPU解除【6】主板4，花屏【1】外接CRT【2】更换内存【3】重新安装显卡驱动【4】显卡BGA或更换【5】屏线【6】加焊屏线接口【7】更换LCD5，暗屏（无背景灯光）【1】换屏以确定是否灯光损坏【2】若是，更换灯管【3】高压板【4】高压板供电电路6，无声音【1】检查音量调节【2】重装声卡驱动【3】检查扬声器连接线【4】检查扬声器【5】检查声卡，功放芯片7.键盘问题【1】检查键盘线【2】更换键盘测试【3】检查接口【5】键盘（I/O芯片）8，触摸板问题【1】检查是否连接外置鼠标【2】重装驱动【3】连线及接口【5】触摸板开关与键盘芯片9，USB不工作【1】BIOS设置中是否打开【2】重插USB设备【3】重新安装驱动【4】更换接口【5】检查接口管理芯片【6】南桥BGA或更换10，风扇问题【1】检查风扇连接线【2】开机瞬间查看【3】更换风扇【4】温控芯片11，串，并口不工作【1】BIOS设置中是否打开【2】重新插拔设备【3】重装驱动【4】检查管理芯片【5】南桥BGA或更换12，电池电量识别不正常【1】检查系统电源管理设置【2】电池充放电2次以上【3】更换电池13，驱动问题引起的故障【1】显卡【2】声卡【3】网卡【4】USB15，系统引起故障【1】速度缓慢【2】死机，蓝屏【3】不能正常关机【4】报错1问，故障产生的原因2看，拆机前（外设接口，液晶屏）拆机后看（主板有无氧化发霉，，烧焦，人家焊过的地方）3测量，测量对地阻值（不上电)整个主板各大电感测量电压（上电）主板各大电感电压4代换，CPU，内存，硬盘，光驱，屏都可更换测试5摸，IC是否发烫，温度是否正常，判断有无损坏和工作。

电脑主板维修初级知识点电脑主板作为整个计算机系统的重要组成部分，直接影响着计算机的性能和稳定性。

因此，掌握一些关于电脑主板维修的初级知识点是非常重要的。

本文将介绍一些关于电脑主板维修的基础知识，希望能对大家有所帮助。

1. 主板的组成和功能主板是整个计算机系统的核心，它是各个硬件组件的连接和控制中心。

主板包括芯片组、插槽、电源接口、连接器等组件。

芯片组负责控制数据传输和控制信号的处理，插槽用于插入内存、显卡、硬盘等扩展设备，电源接口用于连接电源，连接器用于连接外设。

理解主板的组成和功能对于维修主板非常关键。

2. 常见的主板故障在日常使用中，电脑主板可能会出现各种故障。

常见的主板故障包括电源问题、芯片组故障、电容问题等。

电源问题包括主板无法启动、电源供电不稳定等情况；芯片组故障可能导致系统崩溃、无法正常启动；电容问题则常常出现在老旧主板上，可能会导致电压不稳定、无法识别设备等。

3. 电脑主板的检修与维修当电脑主板出现问题时，我们可以通过一些简单的检修和维修来解决。

首先，我们可以检查电源是否正常，检查电源线是否插好，电源开关是否打开。

其次，我们可以通过检查主板上的指示灯或接口的状态来判断是否有故障。

如果主板上有指示灯亮起，而无法正常启动，可能是CPU插槽上的问题，需要重新安装或更换CPU。

如果主板上的接口有问题，可以尝试更换数据线或清理接口。

4. 主板的维修注意事项在维修电脑主板时，有一些注意事项需要牢记。

首先，我们需要具备一定的电子知识和维修经验，以确保操作的安全性和准确性。

其次，维修时需要使用合适的工具，包括螺丝刀、镊子、万用表等，以便进行检测和拆卸。

另外，我们需要保持耐心和细心，避免造成更大的损坏。

最后，维修过程中应注意防静电，可以使用防静电手腕带或防静电地垫来避免对主板的损害。

总结起来，电脑主板维修是一项需要具备一定技能和经验的任务。

掌握一些关于主板的基础知识和维修技巧，对于解决一些常见的主板问题非常有帮助。

主板维修基础知识1、跑线路主板电路维修中要跑线路，通过跑线路找到电路所经过的元器件或芯片，然后找到故障元件万用表蜂鸣二极管档，表笔接线路的两端，表响2、找线主板上比较粗的线一般是供电线，细的线是信号线，曲线是时钟信号线，跑线路中遇到小圆孔要到主板背面找线3、跑线路中遇到电阻应直接越过，供电线经过大电阻，信号线经过小电阻；遇到电容不能越过4、对地打阻值对地打阻值，万用表蜂鸣二极管档，红笔接地线，黑笔接测试点主板上地线：主板的镙丝口、金属外壳、大焊点等对地打阻值可以判断南北桥的好坏电阻：电阻主要有碳质电阻、碳膜电阻、金属膜电阻三类，应用最广的为碳膜电阻，最高档的为金属膜电阻。

电阻的阻值以色环来标示，其中最常见的为四色环标示和五色环标示。

如采用四色环标示，其第一色环是十位数，第二色环为个位数，第三色环为应乘位数，第四色环为误差率。

例如：四色环的电阻的颜色排列为红蓝棕金，则这只电阻的电阻值为260欧，误差率为5％。

(具体参数见附表。

)色环电阻识别对应表颜色黑棕红橙黄绿蓝紫灰白黑金银本色对应数值 0 1 3 3 4 5 6 7 8 9 0应乘位数×1 ×10 ×100 ×1000 ×104 ×105 ×106 ×107 ×108 ×109×0.1 ×0.01误差率 1% 2% 0.5% 0.25% 0.1% 5% 10% 20% 温度系数 200ppm 100ppm 50ppm 15ppm 25ppm 20ppm 10ppm 5ppm1ppm电容：电容常见的标记方式是直接标记，其常用的单位有pF，μF两种，很容易认出。

但一些小容量的电容采用的是数字标示法，一般有三位数，第一、二位数为有效的数字，第三位数为倍数，即表示后面要跟多少个0。

例如：343表示34000pF，另外，如果第三位数为9，表示 10－1，而不是10的9次方，例如：479表示4.7pF。

笔记本主板维修常识1．人为故障：带电插拨I/O卡，以及在装板卡及插头时用力不当造成对接口、芯片等的损害2．环境不良：静电常造成主板上芯片（特别是CMOS芯片）被击穿。

另外，主板遇到电源损坏或电网电压瞬间产生的尖峰脉冲时，往往会损坏系统板供电插头附近的芯片。

如果主板上布满了灰尘，也会造成信号短路等。

3．器件质量问题：由于芯片和其它器件质量不良导致的损坏。

清洗首先要提醒注意的是，灰尘是主板最大的敌人之一。

最好注意防尘，可用毛刷轻轻刷去主板上的灰尘，另外，主板上一些插卡、芯片采用插脚形式，常会因为引脚氧化而接触不良。

可用橡皮擦去表面氧化层，重新插接。

当然我们可以用三氯乙烷--挥发性能好，是清洗主板的液体之一。

还有就是在突然掉电时，要马上关上计算机，以免又突然来电把主板和电源烧毁。

流程。

BIOS由于BIOS设置不当，如果超频……可以跳线清处，摘重新设置。

如果BIOS损坏，如病毒侵入……，可以重写BIOS。

因为BIOS是无法通过仪器测的，它是以软件形式存在的，为了排除一切可能导致主板出现问题的原因，最好把主板BIOS刷一下。

拔插交换主机系统产生故障的原因很多，例如主板自身故障或I/O总线上的各种插卡故障均可导致系统运行不正常。

采用拔插维修法是确定故障在主板或I/O设备的简捷方法。

该方法就是关机将插件板逐块拔出，每拔出一块板就开机观察机器运行状态，一旦拔出某块后主板运行正常，那么故障原因就是该插件板故障或相应I/O总线插槽及负载电路故障。

若拔出所有插件板后系统启动仍不正常，则故障很可能就在主板上。

采用交换法实质上就是将同型号插件板，总线方式一致、功能相同的插件板或同型号芯片相互芯片相互交换，根据故障现象的变化情况判断故障所在。

此法多用于易拔插的维修环境，例如内存自检出错，可交换相同的内存芯片或内存条来确定故障原因。

观看拿到一块有故障主板先用眼睛扫一下，看看没有没烧坏的痕迹，外观有没损坏，看各插头、插座是否歪斜，电阻、电容引脚是否相碰，表面是否烧焦，芯片表面是否开裂，主板上的铜箔是否烧断。

一步步教你学笔记本维修（入门级）第一讲：供电、时钟、复位供电、时钟、复位是数字电路的三大基本工作条件。

俗话说：兵马未动，粮草先行。

这粮草就是打仗的基础，人无粮，马无草料，枪无弹，车无油还打什么仗？供电就是电路的粮草，就是满足电路工作条件的电压，没有电电器就不能工作，我们不能在停电后点上蜡烛看电视吧。

电是动力之源，这很好理解。

正如粮食要用布袋盛，子弹要装箱，汽油要用油桶一样，各种物资需要不同的供给方式，电路上各个元件的供电要求也不一样，有的要求电压高，有的要求电压低，有的要求提供大电流等等，这就要求供电电路提供不同的供电方式。

我们都看过**会开幕式，其中有一段是展示活字印刷术的，由800多名战士表演的，他们钻在道具字模里，该什么时候起立，该什么时候蹲下，彼此看不到，但一丝不乱，一点不错，除了战士们的敬业精神外，靠的什么？靠的就是每人有一个耳机，耳机里播放的是节拍，就和做广播体操的“12345678，22345678……”一样。

谁在哪个节点起立，谁在哪个节点蹲下，都按照程序来，才能完成这样的表演。

时钟就是起这样的作用。

电脑里各个设备工作速度不一样，怎样把他们组织起来，按部就班地展开工作呢？用时钟，也就是给他们喊号子，快的喊一个号干一下，慢的喊两个号、三个号甚至十个号干一下，每个设备都清楚喊号时应该完成什么工作，和自己打交道的设备喊哪个号子就会和自己联系，自己应该在喊哪个号子时去联系别的设备，这样，一清二楚，明明白白，工作有条不紊地进行。

如果没有统一的节拍就全乱套了。

现在我们来看舞蹈《千手观音》，开始时演员会都会摆一个预备姿势，其中邰丽华站在最前面，其余每个演员都有自己的位置，手的摆放也都有一定之规，有的在上，有的在下，有的伸直，有的弯曲。

接到老师的开始手势后就开始表演。

如果她们到别处演出(相当于电脑关机后再开机)，开始时也还会摆出相同的姿势，再或者说她们排练时如果有人错了(相当于电脑中途死机)，也要退回到开始姿势再开始，而不会我行我素。
