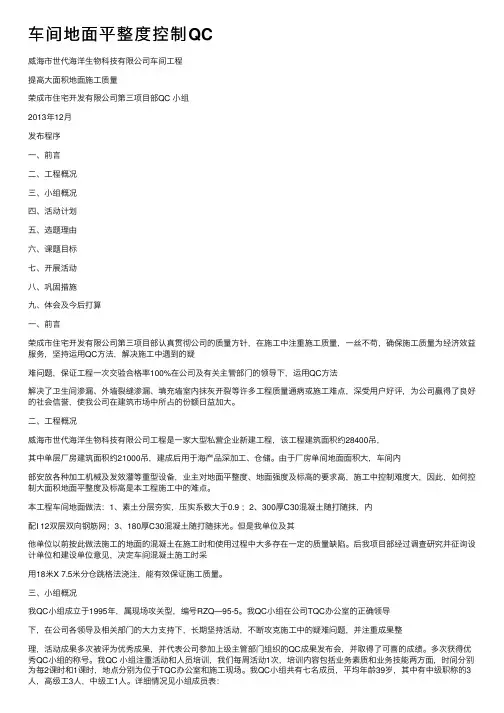

威海市世代海洋生物科技有限公司车间工程提高大面积地面施工质量荣成市住宅开发有限公司第三项目部QC小组2013年12月发布程序一、前言二、工程概况三、小组概况四、活动计划五、选题理由六、课题目标七、开展活动八、巩固措施九、体会及今后打算一、前言荣成市住宅开发有限公司第三项目部认真贯彻公司的质量方针，在施工中注重施工质量，一丝不苟，确保施工质量为经济效益服务，坚持运用QC方法，解决施工中遇到的疑难问题，保证工程一次交验合格率100%。
在公司及有关主管部门的领导下，运用QC方法解决了卫生间渗漏、外墙裂缝渗漏、填充墙室内抹灰开裂等许多工程质量通病或施工难点，深受用户好评，为公司赢得了良好的社会信誉，使我公司在建筑市场中所占的份额日益加大。
二、工程概况威海市世代海洋生物科技有限公司工程是一家大型私营企业新建工程，该工程建筑面积约28400m2，其中单层厂房建筑面积约21000m2，建成后用于海产品深加工、仓储。
由于厂房单间地面面积大，车间内部安放各种加工机械及发效灌等重型设备，业主对地面平整度、地面强度及标高的要求高，施工中控制难度大，因此，如何控制大面积地面平整度及标高是本工程施工中的难点。
本工程车间地面做法：1、素土分层夯实，压实系数大于0.9；2、300厚C30混凝土随打随抹，内配12双层双向钢筋网；3、180厚C30混凝土随打随抹光。
但是我单位及其他单位以前按此做法施工的地面的混凝土在施工时和使用过程中大多存在一定的质量缺陷。
后我项目部经过调查研究并征询设计单位和建设单位意见，决定车间混凝土施工时采用18米×7.5米分仓跳格法浇注，能有效保证施工质量。
三、小组概况我QC小组成立于1995年，属现场攻关型，编号RZQC—95—5。
我QC小组在公司TQC办公室的正确领导下，在公司各领导及相关部门的大力支持下，长期坚持活动，不断攻克施工中的疑难问题，并注重成果整理，活动成果多次被评为优秀成果，并代表公司参加上级主管部门组织的QC成果发布会，并取得了可喜的成绩。
多次获得优秀QC小组的称号。
我QC小组注重活动和人员培训，我们每周活动1次，培训内容包括业务素质和业务技能两方面，时间分别为每2课时和1课时，地点分别为位于TQC办公室和施工现场。
我QC小组共有七名成员，平均年龄39岁，其中有中级职称的3人，高级工3人，中级工1人。
详细情况见小组成员表：小组概况表制表：李晓杰审批：张冲 2013年4月10日四、活动计划2013年4月10日，我QC小组围绕本次选题进行了第一次活动，对课题进行详细的分析论证，制定了本次QC活动的详细计划，汇制了甘特图如图3-1所示：活动计划甘特图制表：李晓杰审批：张冲 2013年4月15日说明:A表示1—10日,B表示11—20日，C表示21—30日五、选题理由六、课题目标本课题研究的目标：确保砼地面平整度和平整度的合格率在90%以上，争创威海市优质结构工程。
1、采用2m靠尺检查，地面表面平整度允许偏差不超过1.5mm；2、采用C32Ⅱ型水准仪检查，地面标高允许偏差不超过5mm；七、开展活动1、现状调查针对我小组选定的课题，我小组对我公司及兄弟单位施工已竣工使用的地下室车库相似车间工程质量缺陷进行了调查统计：5 地面积水后排水不畅5 117 97.5 6分格缝不直31201003、调查小结：根据对相似工程的地面质量现状调查，发现车间地面出现质量缺陷120处，车间地面地面起砂68处，占总频数的56.7% ，为主要缺陷。
其次为地面裂缝和地面起皮。
2.原因分析本QC 小组采用因果分析鱼刺图对地面起砂、开裂、起皮、平整度差等的质量问题进质量责任制落实不够 材料进场检验把关不严格 设备陈旧 质量意识不够 设备性能落后 自拌砼配比不合理赶工期忽视质量 坍落度大小控制不好无专业施工设备 操作工人缺少培训教育与交底 混凝土强度不足不均 耐磨性差气温差异，温湿不一 操作方法不对，工艺欠佳 养护不到位作业面分区过大 照明不足收光不及时 收光质量把握不好 无序组织施工 接头处理不到位采用自拌混凝土 工种交叉施工施工周期过长 抢进度，上人过早图3 地面起砂、开裂、起皮、平整度差原因分析图人员 材料 机器 地面起砂、开裂、起皮、平整度差方法 环境3.要因确认序号末端因素确认验证方法确认验证结果判定1 质量责任制落实不够现场调查验证项目部及班组已签责任状，对职责进行考核；结果：各成员及班组均能履行职责，严格按照岗位责任制要求进行现场管理。
非要因2 操作工人缺少培训教育与交底现场调查验证项目部能对操作工人进行质量技术交底和教育；结果：操作工人均已知道操作工艺和质量要求。
非要因3 材料进场检验把关不严格现场调查验证检查了相关材料进场验收记录；结果：有关人员对进场材料均做好验收、检验工作，检验合格方准许使用，材料均符合要求。
非要因4 混凝土强度不足不均，耐磨性差现场调查验证通过现场回弹和调查设计图纸及配比等资料；结果：原设计地坪混凝土强度为C20，强度较低，另采用自拌混凝土，存在搅拌配比不均匀坍落度大小不一的情况，致使强度不均匀，出现耐磨性差的情况，长期使用易引起地面起砂。
要因5 设备陈旧，设备性能落后，无专业施工设备现场调查测试通过现场调查记录和测试原施工用具；结果：仅有平板振动器和小压辊子，设备性能落后，无专业施工设备，影响施工效果，对整平压实收光有一定影响。
地面采用人工清理，清理不干净，易出现平整度不足，混凝土不密实，新老混凝土结合不好的现象，从而易引起地坪开裂、起皮和地面起砂现象。
要因6 操作方法不对，工艺欠佳现场调查取证分析通过现场调查取证分析记录和资料；结果：从调查的二个地下室地坪看，二次浇筑的混凝土之间结合易出现不牢固现象，易出现起皮和开裂现象，其他已使用的车库也存在少量这种情况。
要因7 采用自拌混凝土，施工周期过长调查分析记录通过现场调查取证分析记录和资料；结果：从调查的二个地下室地坪看，设计混凝土厚度为18㎝，地坪混凝土多的达1200多方，每天自拌仅生产80方，施工周期长，接头部位难处理到位，混凝土收缩不一致易在接头部位出现开裂和空鼓起皮现象。
另外，自拌混凝土的施工需要人员多，时间长，交接班出现间歇。
要因8 气温差异，温湿不一，养护不到位现场调查测试通过现场调查分析记录和资料；结果：采取遮盖，有专人养护，养护到位。
非要因9 照明不足，收光质量把握不好现场调查测试通过现场调查分析；结果：光照充足，不影响收光。
非要因10 工种交叉施工，抢进度，上人过早现场调查测试通过现场调查分析；结果：存在各工种交叉施工现象，因工期紧，出现上人过早现象，易引起地坪起砂。
要因制表：李晓杰4.制定对策针对判定的5条要因，我QC小组经讨论后逐一制定对策（见下表）。
对策措施表表 4 序号要因对策目标措施地点完成时间负责人1 混凝土强度不足不均，耐磨性差提高混凝土强度标号强度满足耐磨性要求，耐磨性和耐冲击性提高3-4倍以上。
与设计院联系，采用底板标高调整，基础底板混凝土（C30）原浆收光工艺，与商品混凝土厂联系调整配合比，采用汽车泵送机械同时施工，缩短施工周期，选择最佳施工方案，设计合理的施工工艺流设计院2013．5 张冲2 采用自拌混凝土，施工周期过长采用商品混凝土，减少施工周期和劳动强度施工周期缩短60%，劳动强度降低40%。
商品砼搅拌站2013．7 孙华3 操作方法不对，工艺欠佳改进施工工艺和程序提高混凝土的耐磨性和抗冲击性，混凝土面层强度增长项目部2013．6 李晓杰3-4倍以上。
程。
4 设备陈旧，设备性能落后，无专业施工设备采用技术先进的机械设备施工提高施工质量，减少劳动强度，提高工效4倍以上购置专用打磨机和激光自平水准仪施工现场2013．7 王茂和5 工种交叉施工，抢进度，上人过早分区分块流水施工，合理安排交叉施工顺序各工序合理衔接，确保地坪混凝土强度达到70%以上再上人施工派专人负责看管和监督，同时安排劳动力做其他准备工作，不过早上人施工现场2013．7 周新平5.对策实施根据对策表，小组全体成员分头逐项开展活动，主要进行了以下工作：5.1实施1 方案比选应用对比法，确定最佳设计施工方案，保证施工后的砼地面强度与基层一致，不会出现结合不紧密和不牢固的现象，保证整体性与耐磨性。
传统方案一：人工（或机械）清理基层→基层刷素水泥浆→现场搅拌混凝土→标高冲筋→机械振捣、人工压实抹光→养护分格缝。
优点：施工操作简单，留在工程后期施工。
缺点：功效低，造价较高，易起砂、开裂、起皮。
传统方案二：人工（或机械）清理基层→基层刷素水泥浆→商品混凝土→标高冲筋→机械振捣、人工压实抹光（面层涂刷硬化剂）→养护分格缝。
优点：施工操作简单，留在工程后期施工。
缺点：功效低，造价较高，施工不当易起皮、开裂、空鼓。
设定方案三：基础挖土时底板找坡（天然土方铲出坡度）→基础垫层→基础钢筋绑扎→商品混凝土（调整坍落度）→设计合理的分区和浇筑施工顺序和程序→机械振捣、机械磨光机打磨→人工收光→保养→机械切缝（缝深20～30㎜，宽5～7㎜）→水温养护（不少于5天）。
缺点：施工操作难度大，找坡工作量大，在工程前期施工，后续施工有3～4天间歇。
优点：造价在原基础浇筑的基础上增加5元/㎡（主要为人工费），不另增加做地坪的费用，造价较低，功效高，一次成型，施工后无起砂、起皮、空鼓。
地面耐磨性和耐久性及抗冲击性大大提高。
从上述方案比选看，方案三最经济又可解决质量缺陷。
因此，小组决定采用方案三进行施工。
通过实施，确定了合理经济可行的方案。
2013年QC成果发布材料提高大面积地面施工质量5.2实施2 方案设计确认与施工前准备针对上述确定方案，小组成员同公司技术部门商讨向建设单位和设计院提议修改原设计做法，通过讨论确定将原来设计的二次浇筑地坪修改为结合基础混凝土一次浇筑成型（结构找坡抹光），这样就解决了新老混凝土之间清理不到位、结合不好的毛病，同时又降低了工程成本。
小组分管原材料的成员与商品混凝土供应商协调，调整商品砼的坍落度由原商品砼厂设计的16～18㎝修为12～14㎝，减少水灰比，掺加一定比例的粉煤灰替代水泥，从而降低混凝土的收缩比，同时考虑砼抗渗，减少因收缩引起的裂缝。
考虑面积较大，收光时间较长，调整商品砼的初凝和终凝时间，通过商品砼厂试配在商品砼中掺加RJ-Ⅷ缓凝高效减水剂，由原先设计的普通砼的初凝时间145min调整到255min，终凝时间由原设计的185min调整到365min，从而可有足够的时间来进行地下室地面的二次及三次收光。
通过实施，解决了设计确认和混凝土原料的影响问题，确保方案的顺利实施。
5.3实施3 方案实施小组成员全部参与讨论了以前所施工的大面积地下室及室外广场地坪的施工经验教训以及调查其他兄弟单位所施工的大面积地下室地坪及室外广场的经验教训，决定采用下列措施对施工工艺和机械设备进行改进：⑴基础挖土时垫层坡度顶点以下土方由人工铲土开挖，因本工程基础土方为粉砂土，人工施工很便利，同时又可降低机械施工易挠动原土的现象，所有坡度均用水准仪带线测量操平，控制坡度标高误差在8mm以内；⑵基础垫层施工时，先做好标高与厚度控制混凝土块志子，然后浇筑垫层混凝土，确保垫层混凝土厚度与坡度标高误差在8mm以内；⑶基础钢筋绑扎按设计和通常施工做法要求，但必须严格控制保护层厚度，特别使混凝土表面的厚度，在浇筑时采用专人看护和检测，确保钢筋保护层（特别是表面钢筋）误差控制在10mm以内；⑷混凝土浇筑和收光是地坪施工的关键，为了保证标高以及平整度的误差控制在施工规范允许范围内，解决结构找坡的困难，小组安排专人进行标高测量和混凝土浇筑监控。

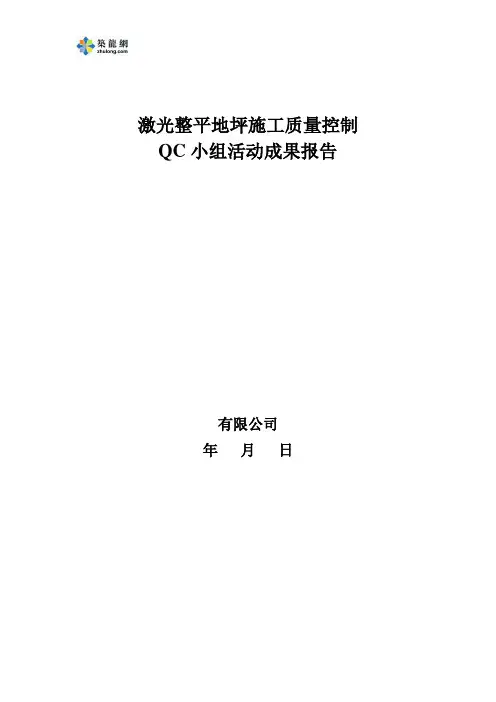

![[QC成果]激光整平地坪施工质量控制成果汇报](https://img.taocdn.com/s1/m/69d8f212f61fb7360a4c6502.png)

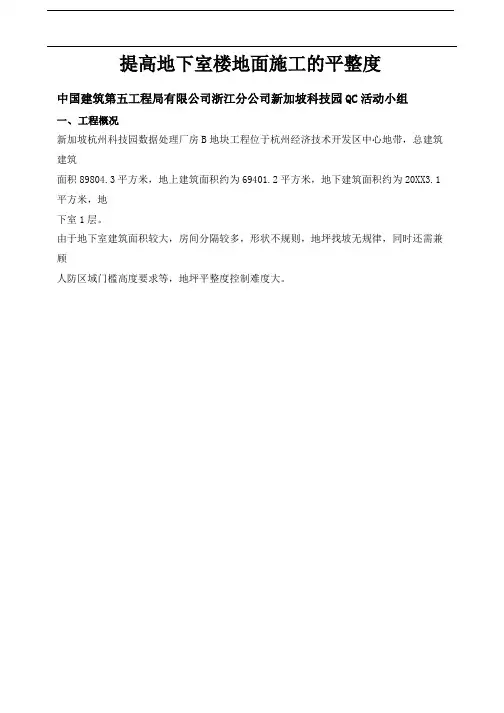

![[QC]提高地下室楼地面施工的平整度 [详细]](https://img.taocdn.com/s1/m/fee36ef8767f5acfa0c7cda9.png)
