法士特变速箱速比

法士特主要变速箱产品介绍

4
20档系列
法士特产品—20档系列
◆ 20档变速器（155）
主要技术参数
变速器型号输入扭矩Nm 最高输入转速rpm 安装长度mm 20JS240T 2400 2600 1023.6
各档速比
变速器型号 1 20JS240T 2 3 4
9.24
5
7.96
6
6.75
7
5.81
8
4.93
9
4.24
10
R2 R1 7 1 9 3 空 8 2 10 4 12 6 11 5
12JS160TA 12JS180TA 12JS200TA 12JS240TA
各档速比
变速器型号 12JS160T/12JS180T 12JS200T/12JS240T 1 2 3 9.39 4 7.33 5 5.73 6 4.46 7 3.48 8 2.71 9 2.10 10 1.64
10
16档系列
主要结构特点
▼主、副变速器均采用双中间轴结构。 ▼齿轮采用“细高齿” （重叠系数ε＞2）。 ▼主变速器有全同步器和无同步器两种：对于全同步器变速器，主箱采用锁环式双锥面同步器，同步容量大，挂档灵活轻便；副变速器采用增强型锁销式同步器，可靠性更高。 ▼前副箱、主箱、后副箱组合设计，采用分速齿轮及后副箱传动。 ▼速比范围大（1-17.04），能够适应各种工况，爬坡能力强。 ▼速比级差小（1.21），燃油经济性好。 ▼取力形式多样，能够满足整车各种改装的需求。 ▼可实现单H 、双H单杆操纵，双杆操纵，远距离操纵和直接操纵。 ■该系列变速器适用于各种公路运输车、改装车、汽车起重机、铁路轨道车等。
双中间轴
副箱三中间轴副箱中心距加大
2
法士特产品谱型图

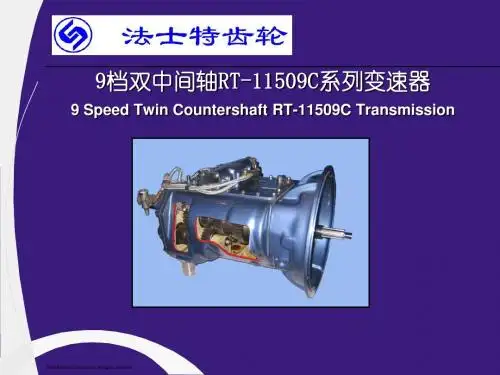

法士特9档变速箱RT11509C

α α
滑套
主轴齿轮
主轴
•图5 换档机构
由于RT-11509C变速器是多档位变速器（9个前进档），各档间的速比级差小，只有1.3左右，所以工作时相邻档位之间的转速差也小，因此变速器换档时轻便、自如、平稳。
CONFIDENTIAL
中间轴制动器
中间轴制动器装在主变速器壳体的右侧（向汽车前进方向看），其构造如图11所示。中间轴制动器被广泛地应用于装用推式离合器的传动系中。
8. 取力形式多样，配置有前取力器、后取力器、底取力器、侧取力器，可满足公路重载、自卸车、牵引车、越野车、汽车起重机、矿用车等各种车辆的使用要求。
CONFIDENTIAL
动力传递路线图

倒档
CONFIDENTIAL
动力传递路线图

L档
CONFIDENTIAL
动力传递路线图

1档
CONFIDENTIAL
取力器侧取力器
动力从主箱中的右中间轴上的取力齿轮输出
CONFIDENTIAL
取力器
后取力器及底取力器
动力分别从主箱中左下方的中间轴上的取力齿轮及从副箱加长中间轴输出
CONFIDENTIAL
取力器
后取力器
采用“后取力”时，为了实现停车取力，必须将副变速器挂在空档位置。为了解决这一问题，只需将变速器范围档气缸盖去掉，加装一个空档位置气缸即可。图12为空档位置气缸结构图，图示位置为空档位置。在图12中，孔口A和B分别接变速器的低档和高档气管，与变速器的双H气阀相连，气压为4.1~4.4bar，孔口C 是使变速器处于空档（中间）位置时
范围档
速比代号前进档位
双中间轴结构
设计级别 ×136=名义输入扭矩（N.m.）

法士特9JS119变速箱讲述

双H操控机构
概述
法士特9JS119
法士特变速器是由两个单独的副箱变速器组成的一个整体装置主箱是由换档杆操纵的六对齿轮副组成副箱是由气压主箱操纵的两对齿轮副实现范围档换档
概述
法士特9JS119
主副箱均为双中间轴传动，主轴和主轴齿轮浮动
说明：该变速器为常啮合式变速器。工作过程中，虽然只有部分齿轮传动功率，但所有齿轮都转动。
3、实现汽车倒驶。由于内燃机是不能反向旋转的，利用变速器的倒挡，实现汽车的倒向行驶
概述
分类
按传动比的变化方式分类
按操纵方式不同分类
有级式变速器无级式变速器
综合式变速器
手动操纵式变速器：靠驾驶员直接操纵变速杆进行换档自动操纵式变速器：其传动比的选择和换档是自动进行的半自动操纵式变速器
法士特9JS119变速箱
压裂一队张红梅
概述使用维护故障
目录
概述
变速箱的功用
1、实现变速、变矩。通过改变传动比，扩大驱动轮转矩和转速的变化范围，以适应经常变化的行驶条件，同时使发动机在有利的工况下工作
2、必要时中断传动。利用变速器中的空挡，中断动力传递，使发动机能够起动和怠速运转，满足汽车暂时停车或滑行的需要
没有选装中间轴制动器的车辆起步有时会发生挂档异响的现象，其实起步时将离合器踏板踩下后多停顿3 至5 秒然后再挂档，也可以达到平稳起步的目的。
中间轴制动器仅在起步时使用。使中间轴转速很快降低，便于车辆平稳挂档起步
概述
同步器
主箱内没有同步器，主轴滑套通过渐开线花键套在主轴上，移动滑套使滑套结合齿与主轴齿轮的内结合齿啮合传递动力副箱内装有锁销式惯性同步器。其动作由横向换档杆与双H 气阀联动控制。由副箱换档气缸来操纵，仅在高低档转换时才工作。

法士特变速箱说明书解析

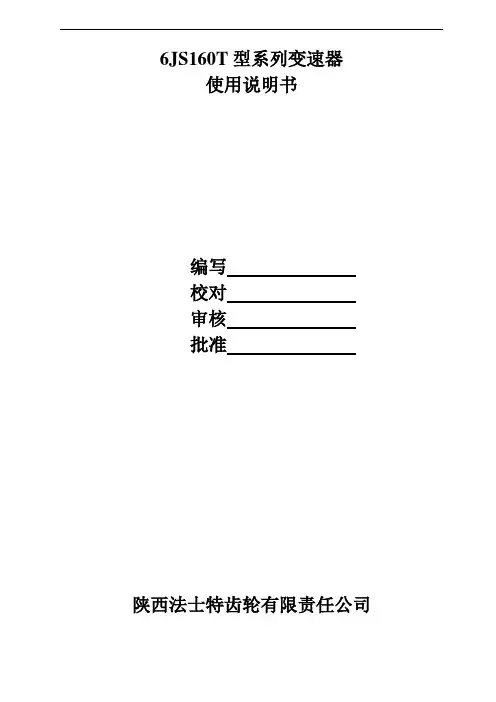

6JS160T型系列变速器使用说明书编写校对审核批准陕西法士特齿轮有限责任公司1.概述6JS160T双中间轴全同步器系列变速器是我厂为适应市场完全自主开发设计的，采用双中间轴的结构，主副箱组合式设计，主副箱均带有同步器，主箱前进档带新型双锥面同步器；副箱带锁销式同步器。

在同类产品中外形尺寸小，重量轻，结构简单，便于维修，成本低廉，可广泛运用于长途客车或公交车辆，以及水泥搅拌车等特殊车辆，市场前景看好。

2主要设计参数2.1额定输入功率：209~285KW；额定输入扭矩：1050~1600Nm；最高输入转速：2600rpm；中心距：116mm；长度：778.8mm（2号离合器壳体前止口端面到输出法兰盘后止口端面）；重量：220Kg（含离合器壳体）2.2各档速比：2.3 总成代号的含义6 J S 160 T A速比代号主箱带同步器×10 = 名义输入扭矩（Nm）双中间轴结构机械式前进档数3 6JS160T系列变速器主截面图参见图14 6JS160T系列变速器动力传递6JS160T双中间轴系列变速器双中间轴、全同步器、主副箱结构，由一个前置四档主变速器和一个两档的副变速器组成。

动力从一轴输入后，分流到两根中间轴上，再由中间轴齿轮到二轴齿轮，，当移动同步器滑套，使滑套的结合齿（内花键）与和二轴齿轮的内齿相连的同步锥环的结合齿（外花键）结合时，二轴就与二轴齿轮成为一体并按一定的速比转动而传递动力。

这样最后动力从二轴上的法兰盘输出（参见图2）。

行强化喷丸，提高了齿轮的承载能力。

在6JS160T系列双中间轴变速器的主变速器中，有两个结构尺寸完全相同的中间轴总成，副变速器也是如此。

主轴及主轴齿轮浮动，取消了传统的主轴齿轮要用滚针轴承支撑的结构。

7 典型结构7.1 双中间轴结构与传统的三轴式变速器不同，6JS160T系列变速器的主、副变速器均采用两根结构相同的中间轴总成，相间180°，动力从一轴输入后，分流到两根中间轴上，然后再汇集到二轴输出，副变速器也是如此。

重卡变速箱型号

●陕西法士特法士特占据了卡车变速箱大部分市场，重卡市场更是超过八成，其命名规则也比较典型，国内别的变速箱厂商一般也都类似。

法士特命名规则如下图所示。

法士特系列变速箱命名规则参照图中的命名规则，12JS160T中12表示档位数为12，JS表示机械式双中间轴结构，160表示额定输入扭矩1600Nm，T表示带有同步器。

9JSS大力金刚全同步器系列的9JSS180T变速箱的解释为：9表示9档，JSS表示机械式结构，主箱双中间轴、副箱三中间轴结构，180表示额定扭矩为1800Nm，T表示带有同步器。

80年代从伊顿引进的富勒系列变速箱采用了伊顿的命名规则，以最常见的RT-11509C为例： R表示范围档；T表示双中间轴；11表示输入扭矩为1100Nm；5是设计级别；09前进档数为9档；C为速比代号。

当时引进的其实是富勒RT-11609系列，但因为当时加工及成本问题改成粗齿，就叫RT-11509C。

●一汽一汽解放下属生产变速器的厂家有两个：一是中国第一汽车集团哈尔滨变速箱厂(简称一汽哈变)，主要生产中型变速器；另一个是一汽解放变速箱分公司，主要生产中型和重型两大系列变速器。

这两家厂商则按照同一套命名规则。

一汽变速箱命名规则以哈齿生产的CA6T135-85变速箱为例，它的解释为：CA表示一汽集团，6表示为6档变速箱，T表示带同步器，135则表示中心距为135mm，85表示最大输入扭矩为850Nm。

另外，还有之前与伊顿合作的FS10209系列，目前在J5、J6平台上推广使用，其命名规则请参考后面伊顿系列变速箱。

● 中国重汽中国重汽变速箱命名规则中国重汽自主研发的HW变速箱主要有HW18709、HW18710、HW20716三大系列，重汽自主研发的SmartShift-AMT（手自一体）技术使中国用户也能够享有国际高端重卡的操作舒适性。

以HW18710变速箱为例，HW表示中国重汽HW系列，18表示最大输入扭矩为1800Nm，7表示变速箱系列号，为重型变速器系列；10表示档位数为0。

法士特9档变速箱维修手册

第一篇双中间轴系列变速器
第一篇
双中间轴系列变速器
·1·
欧曼汽车法士特变速器维修手册
目录
第一章变速器的使用与维护 ·····························································································································3 第一节变速器的型号配置 ·························································································································3 第二节变速器的结构与原理 ·····················································································································5 第三节变速器的使用与维护 ··················································································································· 11
“AMWX”—欧曼维修手册，“AMBY”—欧曼保养手册等；
1.2 中部由 3 位或 4 位数字组成，第一位表征大总成，第二、三位表征分总成，第四位表征分总成的
特征；
第一位数字 0-整车 1-发动机
2-底盘
第二、三位数字 1-神舟 2-雄狮 3-昆仑 4-奇兵 01-潍柴 02-上柴 03-西康 04-东康 05-福康 06-雷沃 07-玉柴 08-锡柴 01-离合器

陕汽德龙F3000维修资料--第四章-变速器

第四章变速器第一节概述陕汽德龙系列重卡装配法士特引进美国富勒公司生产的系列变速器，该系列变速器具有独特的双中间轴结构，具有结构简单、重量轻、体积小、传动效率高、可靠性高、维修方便等优点。

陕汽德龙系列重卡选配法士特生产的F9、F10、F12、F16变速器。

法士特变速器的结构基本相同，下面就以9档箱为例。

法士特双中间轴系列变速器的编号规则R T O(X) – 11 6 09 C范围档速比代号双中间轴结构前进档数超速档齿轮形式（5粗齿、6细齿）× 100＝名义出入扭矩（磅呎）9 J（D）S D X 180（T）A前进档数速比代号机械式全同步器单箱× 100＝名义出入扭矩（NM）双中间轴结构副箱斜齿传动副箱加大中心距表1-1 F8、F9系列变速箱的速比表1-2 F10系列变速箱的速比法士特双中间轴变速器的基本结构相同，下面就以F9系列变速器为例，简要介绍法士特双中间轴变速器的工作原理、结构特点及维修要点。

表1-2 F10系列变速箱的速比表第二节富勒RT11509C型变速箱的结构一、中间轴结构富勒双中间轴九档变速器的主、副变速器均采用两根结构完全一样的中间轴，相间180°。

动力从输入轴输入后，分流到两根中间轴上，然后汇集到主轴输出，副变速器也是如此。

在理论上每根中间轴只传递1/2的扭矩，所以采用双中间轴可以使变速器的中心距减小，齿轮的宽度减薄。

轴向尺寸缩短，质量减轻。

采用了双中间轴以后，主轴上的各档齿轮必须同时与两只中间轴齿轮啮合。

为了满足正确的啮合并使载荷尽可能地平均分配，主轴齿轮在主轴上呈径向浮动状态。

主轴则采用绞接式浮动结构。

如图2-1。

主轴轴颈插入输入轴的孔内，孔内压入含油导套，主轴轴颈与导套之间有足够的径向间隙。

主轴后端通过渐开线花键插入副变速器驱动齿轮孔内，副变速器驱动齿轮轴颈支承在球轴承上。

1.主轴2.输入轴3.输入轴齿轮4.副箱驱动齿轮图2-1主轴浮动结构示意图因为主轴上各档齿轮在主轴上浮动，这样就取消了传流的滚针轴承，使主轴总成的结构更简单合理。

法士特双中间轴系列变速器讲解

使用要求
7．工作倾斜角变速器工作倾斜角超过12°时，润滑可能不充分。工作倾
斜角等于变速器在底盘上的安装角加上坡度角。如果长时间超过12°工作时，变速器应安装润滑油泵或冷却装置，以保证良好的润滑。 8．拖行或滑行
变速器在工作时，变速器的轴和齿轮不停地转动，可以为变速器提供充分的润滑。但当车辆在后轮着地，传动系连接的情况下被拖行时，主箱的中间轴齿轮和主轴齿轮并不旋转，而主轴却被后轮带动着高速旋转，这样将会因缺乏润滑而引起变速器的严重损坏。
独特的双中间轴结构，保证了法士特变速器的高性能。它结构简单，工艺性好，全部为直齿。
单中间轴变速器与法士特双中间轴变速器的差异
法士特双中间轴系列变速器特点
主副箱组合设计，主箱手操纵，副箱气操纵。多个前进档。
主副箱均为双中间轴传动，主轴和主轴齿轮浮动，取消了所有主轴齿轮上的滚针轴承。
80÷60×1000÷（2×3.14×0.55×60）r/min
=276.32 r/min 那么空挡滑行时二轴的转速： =276.32×5.77
≈1594 r/min 结论：在理想状态下发动机的最高转速为2600r/min<<二轴的转速1594r/min 。
法士特双中间轴变速器
使用注意事项
▲法士特双中间轴系列变速器有低档和高档两个空档位置:只允许在低档区空档 (3/4档间) 停车,不允许在高档区空档(5/6档间齿轮形式名义输入扭矩（5：粗齿 6：细齿）（× 136N·m ）
法士特双中间轴变速器编号规则 2. 8JS100、8JS130T、9JS180系列（国产化）
9 J S 180 A ( T )
前进档数机械式双中间轴
全同步器
速比代号名义输入扭矩（×10N·m）

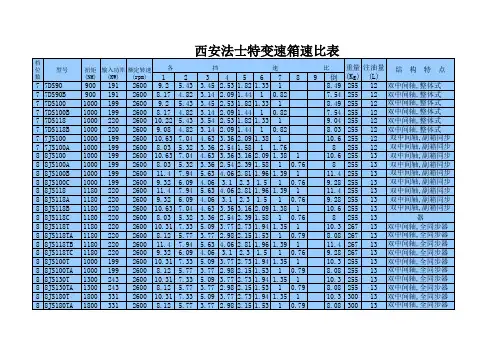

法士特变速箱常用速比表

123456789倒77DS9090019126009.2 5.43 3.45 2.531.821.3318.492551277DS90B 90019126008.17 4.82 3.14 2.091.4410.827.542551277DS100100019926009.2 5.43 3.45 2.531.821.3318.492551277DS100B 100019926008.17 4.82 3.14 2.091.4410.827.542551277DS1181000220260010.22 5.43 3.54 2.531.821.3319.042551277DS118B 100022026009.08 4.82 3.14 2.091.4410.828.032551277JS1001000199260010.637.04 4.63 3.362.091.38110.62551277JS100A 100019926008.03 5.32 3.36 2.541.581 1.7682551288JS1001000199260010.637.04 4.63 3.363.162.09 1.38110.62551388JS100A 100019926008.03 5.32 3.36 2.542.391.5810.7682551388JS100B 1000199260011.47.94 5.63 4.062.811.96 1.39111.42551388JS100C 100019926009.32 6.09 4.06 3.1 2.3 1.510.769.282551388JS1181180220260011.47.94 5.63 4.062.811.96 1.39111.42551388JS118A 118022026009.32 6.09 4.06 3.1 2.3 1.510.769.282551388JS118B 1180220260010.637.04 4.63 3.363.162.09 1.38110.62551388JS118C 118022026008.03 5.32 3.36 2.542.391.5810.7682551388JS118T 1180220260010.317.33 5.09 3.772.731.94 1.35110.32671388JS118TA 118022026008.12 5.77 3.77 2.982.151.5310.798.082671388JS118TB 1180220260011.47.94 5.63 4.062.811.96 1.39111.42671388JS118TC 118022026009.32 6.09 4.06 3.1 2.3 1.510.769.282671388JS100T 1000199260010.317.33 5.09 3.772.731.94 1.35110.32551388JS100TA 100019926008.12 5.77 3.77 2.982.151.5310.798.082551388JS130T 1300243260010.317.33 5.09 3.772.731.94 1.35110.32551388JS130TA 130024326008.12 5.77 3.77 2.982.151.5310.798.082551388JS180T 1800331260010.317.33 5.09 3.772.731.94 1.35110.33001388JS180TA 180033126008.12 5.77 3.77 2.982.151.5310.798.0830013额定转速(rpm)重量(Kg)注油量(L)结构特点档位数型号扭矩(NM)输入功率(KW)双中间轴,全同步器双中间轴,全同步器双中间轴,全同步器双中间轴,全同步器双中间轴,全同步器双中间轴,全同步器双中间轴,全同步器双中间轴,全同步器双中间轴,全同步器双中间轴,全同步器双中间轴,副箱同步器双中间轴,副箱同步器双中间轴,副箱同步器双中间轴,副箱同步器双中间轴,副箱同步器双中间轴,副箱同步器双中间轴,整体式双中间轴,整体式双中间轴,副箱同步器双中间轴,副箱同步器双中间轴,副箱同步器双中间轴,副箱同步器各挡速比双中间轴,整体式双中间轴,整体式双中间轴,整体式双中间轴,整体式9RT-11609A 1490265260012.658.38 6.22 4.57 3.4 2.46 1.83 1.34113.2267139RTO-11609B 1490265260012.577.47 5.28 3.822.791.95 1.3810.7313.1267139RT-11509C 1490265260012.428.29 6.08 4.533.362.47 1.81 1.35113270129RTO-11609E 1490265260010.697.08 5.25 3.4 2.682.08 1.5510.7911.2267129RTO-11509F 1490265260010.06 6.71 4.92 3.362.652 1.4710.7910.52671299JS119(T)1190220260012.118.08 5.93 4.423.362.41 1.76 1.32112.72551399JS119A 1190220260011.02 6.55 4.64 3.362.461.95 1.3810.7311.52551399JS135(T)1350243260012.118.08 5.93 4.423.362.41 1.76 1.32112.72551399JS135A 1350243260011.02 6.55 4.64 3.362.461.95 1.3810.7311.52551399JS1501500265260012.367.35 5.2 3.772.761.95 1.3810.7312.92551399JS150T 1500265260012.428.29 6.11 4.533.362.47 1.82 1.351132671399JS1801800331260012.658.38 6.22 4.57 3.4 2.46 1.83 1.34113.23001299JS180A 1800331260010.697.08 5.25 3.4 2.682.08 1.5510.7911.23001299JS2202200380260012.428.29 6.08 4.533.362.47 1.81 1.351133221299JS220A 2200380260012.788.52 6.25 4.273.372.54 1.87 1.27113.435015612345678910111213141212JS160T 1600280260014.269.78 6.7 4.583.773.11 2.58 2.131.77 1.46 1.2111212JS160TA 1600280260014.269.78 6.7 4.583.112.57 2.13 1.761.46 1.2110.831212JS190T 1900350260014.269.78 6.7 4.583.773.11 2.58 2.131.77 1.46 1.2111212JS190TA 1900350260014.269.78 6.7 4.583.112.57 2.13 1.761.46 1.2110.831212JS240T 2400400260014.269.78 6.7 4.583.773.11 2.58 2.131.77 1.46 1.2111212JS240TA 2400400260014.269.78 6.7 4.583.112.57 2.13 1.761.46 1.2110.831616JS160T 1600280260017.2814.2611.859.788.12 6.7 5.55 4.583.77 3.11 2.58 2.13 1.77 1.461616JS160TA 1600280260014.2611.769.788.07 6.7 5.53 4.58 3.773.11 2.57 2.13 1.76 1.46 1.211616JS190T 1900350260017.2814.2611.859.788.12 6.7 5.55 4.583.77 3.11 2.58 2.13 1.77 1.461616JS190TA 1900350260014.2611.769.788.07 6.7 5.53 4.58 3.773.11 2.57 2.13 1.76 1.46 1.211616JS240T 2400400260017.2814.2611.859.788.12 6.7 5.55 4.583.77 3.11 2.58 2.13 1.77 1.461616JS240TA 2400400260014.2611.769.788.07 6.7 5.53 4.58 3.773.11 2.57 2.13 1.76 1.46 1.21输入功率(KW)额定转速(rpm)双中间轴,带降距箱各挡速比档位数型号扭矩(NM)双中间轴,副箱同步器双中间轴,副箱同步器双中间轴,全同步器双中间轴,副箱同步器双中间轴,副箱同步器双中间轴,副箱同步器双中间轴,副箱同步器双中间轴,副箱同步器双中间轴,副箱同步器双中间轴,副箱同步器双中间轴,副箱同步器双中间轴,副箱同步器双中间轴,副箱同步器双中间轴,副箱同步器重量1516倒1倒213.663601613.663601613.663601613.663601613.663601613.66360161.21116.5513.663601610.8313.6611.27360161.21116.5513.663601610.8313.6611.27360161.21116.5513.663601610.8313.6611.2736016双中间轴,全同步器,带前置半档机构双中间轴,全同步器,带前置半档机构结构特点双中间轴,全同步器,带前置半档机构双中间轴,全同步器,带前置半档机构双中间轴,全同步器,带前置半档机构双中间轴,全同步器,带前置半档机构注油量(L)比。

柴油机主要配合尺寸及间隙毫米

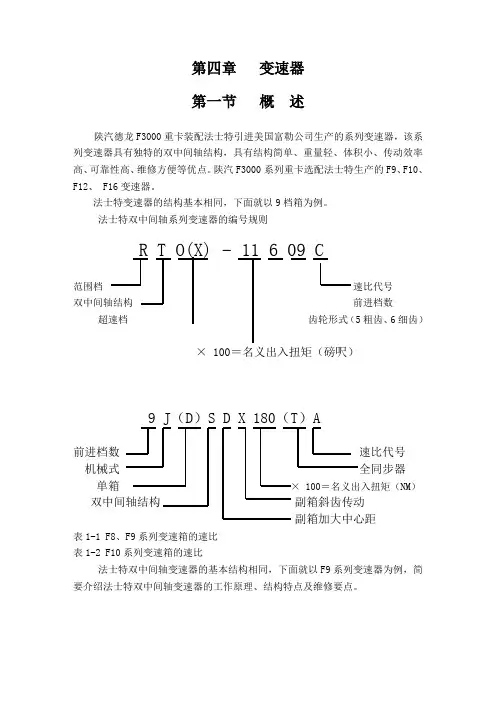

第四章变速器第一节概述陕汽德龙F3000重卡装配法士特引进美国富勒公司生产的系列变速器，该系列变速器具有独特的双中间轴结构，具有结构简单、重量轻、体积小、传动效率高、可靠性高、维修方便等优点。

陕汽F3000系列重卡选配法士特生产的F9、F10、F12、 F16变速器。

法士特变速器的结构基本相同，下面就以9档箱为例。

法士特双中间轴系列变速器的编号规则R T O(X) – 11 6 09 C范围档速比代号双中间轴结构前进档数超速档齿轮形式（5粗齿、6细齿）× 100＝名义出入扭矩（磅呎）9 J（D）S D X 180（T）A前进档数速比代号机械式全同步器单箱× 100＝名义出入扭矩（NM）双中间轴结构副箱斜齿传动副箱加大中心距表1-1 F8、F9系列变速箱的速比表1-2 F10系列变速箱的速比法士特双中间轴变速器的基本结构相同，下面就以F9系列变速器为例，简要介绍法士特双中间轴变速器的工作原理、结构特点及维修要点。

表1-2 F10系列变速箱的速比表第二节富勒RT11509C型变速箱的结构一、中间轴结构富勒双中间轴九档变速器的主、副变速器均采用两根结构完全一样的中间轴，相间180°。

动力从输入轴输入后，分流到两根中间轴上，然后汇集到主轴输出，副变速器也是如此。

在理论上每根中间轴只传递1/2的扭矩，所以采用双中间轴可以使变速器的中心距减小，齿轮的宽度减薄。

轴向尺寸缩短，质量减轻。

采用了双中间轴以后，主轴上的各档齿轮必须同时与两只中间轴齿轮啮合。

为了满足正确的啮合并使载荷尽可能地平均分配，主轴齿轮在主轴上呈径向浮动状态。

主轴则采用绞接式浮动结构。

如图2-1。

主轴轴颈插入输入轴的孔内，孔内压入含油导套，主轴轴颈与导套之间有足够的径向间隙。

主轴后端通过渐开线花键插入副变速器驱动齿轮孔内，副变速器驱动齿轮轴颈支承在球轴承上。

1.主轴2.输入轴3.输入轴齿轮4.副箱驱动齿轮图2-1主轴浮动结构示意图因为主轴上各档齿轮在主轴上浮动，这样就取消了传流的滚针轴承，使主轴总成的结构更简单合理。

法士特 1 6 档变速器操纵说明

法士特 1 6 档变速器操纵说明
针对卡车之家的网友在使用法士特变速箱上的一些误区，法士特特此提供一套有关法士特16档变速箱的详细操副箱构成的2×4×2结构的变速器。在说明其操作过程时，有必要弄清16档变速器的结构原理。
项目
低档区
高档区
档位
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
速比
17.04 14.03 11.66 9.6 8.04 6.62 5.53 4.55 3.74 3.08 2.56 2.11 1.77 1.45 1.21 1
如前所述16档变速器是由前副箱＋主箱＋后副箱组成的结构。这种结构的变速器在操纵上和以往的主副箱变速器在某些时候操纵不同，为了叙述方便我们引入整档和半档的概念，当前副箱不切换主箱每换一次(不跳档)即为一个整档；当主箱不换挡前副箱每切换一次即为一个半档。16档变速器在平坦的路面上行驶一般不需要作半档切换，这时候可以把它看作是一个八档变速器，其操纵和主箱＋后副箱的变速器完全一样，但在爬陡坡或山区路面时为了使发动机在最佳状态下运行根据需要才加半档或减半档。手柄上的开关往上扳加半档；往下扳减半档。但有时候会出现下述的两种情况:
1. 需要加半档但手柄上的开关原本就在上面。
2. 需要减半档但手柄上的开关原本就在下面。
对于第一种情况正确的操作是：把开关往下扳（减半档）→踩离合器→换挡杆加一个整档。
对于第二种情况正确的操作是：把开关往上扳（加半档）→踩离合器→换挡杆减一个整档。
对于单H操纵或直接操纵的16档变速器这时手柄上有两个开关：一个上下扳动；一个前后扳动。上下扳动的控制前副箱，它的操纵和16档的双H操纵完全一样；前后扳动的控制后副箱，朝前扳为高档区，向后扳为低档区。

法士特变速箱常用速比表

12345678910111213141516倒1倒2 44J120T12002202600 4.65 2.64 1.59 1.00 4.2255J75T 750~851472600 6.62 3.99 2.47 1.55 1.00 6.482201255J75TI 750~851472600 6.22 3.15 1.75 1.000.79 6.012201255J75TB80014726007.34 3.99 2.47 1.55 1.00 6.4822012 55J80T-B8001472600 6.62 3.99 2.47 1.55 1.00 6.4820012 55J80TA-B8001472600 6.62 3.99 2.47 1.55 1.00 6.482101255J80C-B80014726007.34 3.99 2.47 1.55 1.00 6.4820012单中间轴55J80TI8001472600 6.22 3.15 1.75 1.000.79 6.0121012 55J100T10001992600 6.62 3.99 2.47 1.55 1.00 6.4855J100TA10001992600 6.22 3.15 1.75 1.000.79 6.0155J100TB100019926007.34 3.99 2.47 1.55 1.00 6.4866J55T5501212600 6.74 4.05 2.43 1.48 1.000.79 6.27160766J60T 550~6511026007.31 4.21 2.50 1.57 1.000.847.20195866J60TA 550~6511026008.69 5.00 2.96 1.86 1.34 1.008.55195866J70T 650~7514026007.31 4.21 2.50 1.57 1.000.847.20195866J70TA 650~7514026008.69 5.00 2.96 1.86 1.34 1.008.55195866J80T80014726008.04 4.52 2.66 1.67 1.000.838.052108 66J80TA80014726008.04 4.52 2.66 1.84 1.35 1.008.052108 6F6J80T80014726007.03 4.09 2.48 1.56 1.000.73 6.3423511 6F6J80TA80014726009.03 5.25 3.19 2.00 1.31 1.008.1523511 6F6J80TB80014726007.03 4.09 2.48 1.56 1.000.81 6.3423511 6F6J80TC80014726007.03 4.09 2.48 1.75 1.30 1.00 6.3423511 6F6J85T85017526007.03 4.09 2.48 1.56 1.000.73 6.3423511 6F6J85TA85017526009.03 5.25 3.19 2.00 1.31 1.008.1523511 6F6J85TB85017526007.03 4.09 2.48 1.56 1.000.81 6.3423511 6F6J85TC85017526007.03 4.09 2.48 1.75 1.30 1.00 6.3423511 6F6J95T95019526007.03 4.09 2.48 1.56 1.000.73 6.3423511 6F6J95TA90019126009.03 5.25 3.19 2.00 1.31 1.008.1523511单中间轴、全同步器单中间轴、全同步器产品型谱档位数型号扭矩（Nm)输入功率(kW)额定转速(rpm)各档速比重量(Kg)注油量(L)结构6F6J95TB 95019526007.03 4.09 2.48 1.56 1.000.81 6.34235116F6J95TC 95019526007.03 4.09 2.48 1.75 1.30 1.00 6.342351166J90T 90019126007.03 4.09 2.48 1.56 1.000.73 6.342451166J90TA 85017626009.03 5.25 3.19 2.00 1.31 1.008.152451166J90TB 90019126007.03 4.09 2.48 1.56 1.000.81 6.342451166J90TC 90019126007.03 4.09 2.48 1.75 1.30 1.00 6.342451166DS40T 4001102600 6.67 4.102,42 1.52 1.000.78 6.1314266DS50T 5001102600 6.67 4.102,42 1.52 1.000.78 6.1314266DS80T 8001472600 6.62 3.73 2.30 1.51 1.000.75 6.051066DS808001472600 6.62 3.73 2.30 1.51 1.000.75 6.051066DS80TA 80014726007.81 4.39 2.72 1.83 1.32 1.007.131066DS80A 80014726007.81 4.39 2.72 1.83 1.32 1.007.131066DS100T 10001992600 6.71 3.77 2.66 1.44 1.000.77 6.1725511.566DS10010001992600 6.71 3.77 2.66 1.44 1.000.77 6.1725511.566DS100TA 100019926008.71 4.90 2.93 1.87 1.30 1.008.0225511.566DS100A 100019926008.71 4.90 2.93 1.87 1.30 1.008.0225511.566DS130T 130******** 6.71 3.77 2.66 1.44 1.000.77 6.1725511.566DS13013002432600 6.71 3.77 2.66 1.44 1.000.77 6.1766DS130T A （客）130024326008.71 4.90 2.93 1.87 1.30 1.008.0225511.566DS130TA 130024326008.43 4.91 2.97 1.87 1.33 1.007.5066DS130A 130024326008.43 4.91 2.97 1.87 1.33 1.007.5066DS150T 150026526007.04 4.10 2.48 1.56 1.000.74 6.2666DS150150026526007.04 4.10 2.48 1.56 1.000.74 6.2666DS150TA 150026526008.43 4.91 2.97 1.87 1.33 1.007.5066DS150A 150026526008.43 4.91 2.97 1.87 1.33 1.007.5066DS180T 180033126007.04 4.10 2.48 1.56 1.000.74 6.2666DS180180033126007.04 4.10 2.48 1.56 1.000.74 6.2666DS180T A （客）180033126008.43 4.91 2.97 1.87 1.33 1.007.5066DS180T 180033126007.04 4.10 2.481,56 1.000.74 6.2677DS9090019126009.20 5.43 3.54 2.53 1.82 1.33 1.008.492601477DS90B 90019126008.17 4.82 3.14 2.09 1.44 1.000.827.542601477DS100100019926009.20 5.43 3.54 2.53 1.82 1.33 1.008.492601477DS100B 100019926008.17 4.82 3.14 2.09 1.44 1.000.827.542601477DS1181180220260010.22 5.43 3.54 2.53 1.82 1.33 1.009.042601477DS118B 118022026009.08 4.82 3.14 2.09 1.44 1.000.828.032601488JS100B 1000199260011.407.94 5.63 4.06 2.81 1.96 1.39 1.0011.352601388JS100C100019926009.326.094.063.102.301.501.000.769.2826013双中间轴、整体式、（全）同步器双中间轴、整体式88JS1181180220260011.407.94 5.63 4.06 2.81 1.96 1.39 1.0011.352601388JS118A 118022026009.32 6.09 4.06 3.10 2.30 1.50 1.000.769.28260138JS118C 99JS1191190220260012.118.08 5.93 4.42 3.36 2.41 1.76 1.32 1.0012.6627012.599JS119A 1190220260011.02 6.55 4.64 3.36 2.46 1.95 1.38 1.000.7311.5227012.599JS119B 1190220260011.02 6.55 4.64 3.36 2.71 1.95 1.38 1.000.8111.5227012.599JS1351350243260012.118.08 5.93 4.42 3.36 2.41 1.76 1.32 1.0012.6627012.599JS135A 1350243260011.02 6.55 4.64 3.36 2.46 1.95 1.38 1.000.7311.5227012.599JS135B 1350243260011.02 6.55 4.64 3.36 2.71 1.95 1.38 1.000.8111.5227012.59RT-11609A 1490265260012.658.38 6.22 4.57 3.40 2.461.831.341.0013.2227012.59RTO-11609B 1490265260012.577.47 5.28 3.82 2.79 1.95 1.38 1.000.7313.1427012.59RT-11509C 1490265260012.428.29 6.08 4.53 3.36 2.47 1.81 1.35 1.0012.9927012.59RTO-11609E 1490265260010.697.08 5.25 3.40 2.68 2.08 1.55 1.000.7911.1727012.59RTO-11509F 1490265260010.066.714.923.362.652.00 1.47 1.000.7910.5127012.59RTO-11509FJ 149026526003001399JS1501500265260012.367.35 5.20 3.77 2.76 1.95 1.38 1.000.7312.9327012.599JS150A 1500265260012.578.39 6.15 4.59 3.40 2.47 1.81 1.35 1.0013.143001399JS150J 1500265260012.367.35 5.20 3.77 2.76 1.95 1.38 1.000.7312.933001399JS150B 150026526003001399JS1801800331260012.658.38 6.22 4.57 3.40 2.46 1.83 1.34 1.0013.223001399JS180A 1800331260010.697.08 5.25 3.40 2.68 2.08 1.55 1.000.7911.173001399JS2202200380260012.428.29 6.08 4.53 3.36 2.47 1.81 1.35 1.0012.993101499JS220B 2200380260010.06 6.71 4.92 3.36 2.65 2.00 1.47 1.000.7910.513101499JSS1801800331260014.058.38 6.22 4.57 3.40 2.46 1.83 1.34 1.0014.053701699JSS2202200380260014.058.38 6.22 4.57 3.40 2.46 1.83 1.34 1.0014.053701699JSS2602600430260014.058.38 6.22 4.57 3.40 2.46 1.83 1.34 1.0014.0537*******JS1601600285260014.5810.807.92 5.90 4.38 3.33 2.47 1.81 1.35###13.97 3.1930014.51010JS160A 1600285260010.818.00 5.87 4.38 3.26 2.47 1.83 1.34 1.00###10.35 2.3730014.51010JSX1601600285260014.9511.168.28 6.09 4.46 3.352.501.861.36###14.55 3.2634613.51010JSX160A 1600285260010.988.206.094.46 3.28 2.46 1.84 1.36 1.00###10.69 2.3934613.51010JSX1801800331260014.9511.168.28 6.09 4.46 3.35 2.50 1.86 1.36###14.55 3.2634613.51010JSX180A 1800331260010.988.206.094.46 3.28 2.46 1.84 1.36 1.00###10.69 2.3934613.51010JSX2002000355260014.9511.168.286.094.463.35 2.50 1.86 1.36###14.553.2635613.5双中间轴、副箱同步器主箱双中间轴、副双中间轴1010JSX200A 2000355260010.988.20 6.09 4.46 3.28 2.46 1.84 1.36 1.00###10.69 2.3935613.51212JS1601600285260015.5312.089.397.33 5.73 4.46 3.48 2.71 2.10###### 1.0014.86 3.3334014.51212JS160A 1600285260012.109.417.31 5.71 4.46 3.48 2.71 2.11 1.64######0.7811.56 2.5934014.51212JS2002000355260015.5312.089.397.33 5.73 4.46 3.48 2.71 2.10###### 1.0014.86 3.33355151212JS200A 2000355260012.109.417.31 5.71 4.46 3.48 2.712.111.64######0.7811.56 2.593551566JS105T 105020926008.47 5.29 3.31 2.06 1.39 1.008.37215766JS105TA 10502092600 6.51 4.10 2.54 1.60 1.000.74 6.43215766JS125T 125022026008.47 5.29 3.31 2.06 1.39 1.008.37215766JS125TA 12502202600 6.51 4.10 2.54 1.60 1.000.74 6.43215766JS160T 160028526008.47 5.29 3.31 2.06 1.39 1.008.37215766JS160TA 16002852600 6.51 4.10 2.54 1.60 1.000.74 6.43215788JS75T 75014726008.12 6.08 4.47 3.31 2.46 1.84 1.35 1.008.12 2.46186688JS75TA 7501472600 6.01 4.50 3.31 2.45 1.82 1.36 1.000.74 6.01 1.82186688JS85T 85017526008.12 6.08 4.47 3.31 2.46 1.84 1.35 1.008.12 2.46186688JS85TA 8501752600 6.01 4.50 3.31 2.45 1.82 1.36 1.000.74 6.01 1.82186688JS95T 95019526008.12 6.08 4.47 3.31 2.46 1.84 1.35 1.008.12 2.46186688JS95TA 9501952600 6.01 4.50 3.31 2.45 1.82 1.36 1.000.74 6.01 1.82186688JS8585017526008.12 6.08 4.47 3.31 2.46 1.84 1.35 1.008.12 2.46180688JS85A 8501752600 6.01 4.50 3.31 2.45 1.82 1.36 1.000.74 6.01 1.82180688JS85E 850175260010.38 6.40 4.30 3.43 2.41 1.491.000.809.732.4518068JS85F 850175260088JS100T-B 1000199260010.317.33 5.09 3.77 2.73 1.94 1.35 1.0010.262671388JS100TA-B 100019926008.12 5.77 3.77 2.98 2.15 1.53 1.000.798.082671388JS118T-B 1180220260010.317.33 5.09 3.77 2.73 1.94 1.35 1.0010.262671388JS118TA-B 118022026008.12 5.77 3.77 2.98 2.15 1.53 1.000.798.082671388JS118TB-B 1180220260011.407.94 5.63 4.06 2.81 1.96 1.39 1.0011.352671388JS118TC-B 118022026009.32 6.09 4.06 3.10 2.30 1.50 1.000.769.282671388JS70A 650~750140260011.007.23 4.83 3.56 2.27 1.49 1.000.7311.00 2.27210788JS110A 1100209260011.007.23 4.83 3.56 2.27 1.49 1.000.7311.00 2.27210788JS105TB 1050209260011.007.23 4.83 3.56 2.27 1.49 1.000.7311.00 2.27215788JS105T 1050209260011.267.88 5.55 3.98 2.83 1.98 1.39 1.0011.48 2.88215788JS105TA 105020926008.08 5.66 3.98 2.86 2.03 1.42 1.000.728.24 2.07215788JS125T1250220260011.267.885.553.982.831.981.391.0011.482.882157双中间轴、全同步器双中间轴、副箱同步器双中间轴、全同步器双中间轴、副箱同双中间轴、全同步器间轴、副箱同步器双中间轴、全88JS125TA 125022026008.08 5.66 3.98 2.86 2.03 1.42 1.000.728.24 2.07215788JS125TB 1250220260088JS125TC 1250220260088JS160T 1600285260011.267.88 5.55 3.98 2.83 1.98 1.39 1.0011.48 2.88215788JS160TA 160028526008.08 5.66 3.98 2.86 2.03 1.42 1.000.728.24 2.07215788JS1051050209260011.267.88 5.55 3.98 2.83 1.98 1.39 1.0011.48 2.88210788JS105A 105020926008.08 5.66 3.98 2.86 2.03 1.42 1.000.728.24 2.07210788JS1251250220260011.267.88 5.55 3.98 2.83 1.98 1.39 1.0011.48 2.88210788JS125A 125022026008.08 5.66 3.98 2.86 2.03 1.42 1.000.728.24 2.07210788JS130T-B 1300243260010.317.33 5.09 3.77 2.73 1.94 1.35 1.0010.262801388JS130TA-B 130024326008.12 5.77 3.77 2.98 2.15 1.53 1.000.798.082801388JS180T-B 1800331260010.317.33 5.09 3.77 2.73 1.94 1.35 1.0010.263001388JS180TA-B 180033126008.12 5.77 3.77 2.98 2.15 1.53 1.000.798.083001388JSX180T 1800331260010.217.13 5.24 3.84 2.66 1.86 1.36 1.0010.67 2.781388JSX180TA 180033126007.49 5.23 3.84 2.82 1.95 1.36 1.000.737.822.041399JS119T-B 1190220260012.118.08 5.96 4.42 3.36 2.41 1.77 1.32 1.0012.662801399JS119TA 1190220260011.02 6.55 4.64 3.36 2.46 1.95 1.38 1.000.7311.522801399JS119TB 1190220260011.02 6.55 4.64 3.36 2.71 1.95 1.38 1.000.8111.5227012.599JS119TC 1190220260011.02 6.55 4.64 3.36 2.46 1.95 1.38 1.000.8611.522801399JS135T-B 1350243260012.118.08 5.96 4.42 3.36 2.41 1.77 1.32 1.0012.662801399JS135TA 1350243260011.02 6.55 4.64 3.36 2.46 1.95 1.38 1.000.7311.522801399JS150T-B 1500265260012.658.38 6.22 4.57 3.40 2.461.831.341.0013.222801399JS150TA-B 1500265260012.577.47 5.28 3.82 2.79 1.95 1.38 1.000.7313.142801399JS165T 1650295260012.658.38 6.22 4.57 3.40 2.46 1.83 1.34 1.0013.223101399JSS180T 1800331260014.058.38 6.22 4.57 3.40 2.46 1.83 1.34 1.0014.053701699JSS220T 2200380260014.058.38 6.22 4.57 3.40 2.46 1.83 1.34 1.0014.053701699JSS260T 2600430260014.058.38 6.22 4.57 3.40 2.46 1.83 1.34 1.0014.053701699JS200T 2000355260014.058.38 6.22 4.57 3.40 2.46 1.83 1.34 1.0014.053301499JS200TA 2000355260013.967.47 5.28 3.82 2.79 1.95 1.38 1.000.7313.963301499JS200TC 2000355260010.98 6.55 4.81 3.50 2.56 1.87 1.38 1.000.7311.50330141010JS160T 1600285260014.9411.168.28 6.09 4.46 3.35 2.50 1.86 1.36###15.07 3.381010JSD1201200220260014.8611.028.07 6.02 4.46 3.332.471.811.35###14.23 3.1927012.51010JSD120A 1200220260011.038.12 5.98 4.46 3.30 2.47 1.83 1.34 1.00###10.55 2.3727012.51010JSD120B1200220260012.749.436.674.833.532.64 1.95 1.38 1.00###13.732.8427012.5主箱双、副箱三中双中间轴、全同步双中间轴、副箱同步器双中间轴、全同步器间轴、全器双中间轴、全1010JSD1401400250260014.8611.028.07 6.02 4.46 3.33 2.47 1.81 1.35###14.23 3.1927012.51010JSD140A 1400250260011.038.12 5.98 4.46 3.30 2.47 1.83 1.34 1.00###10.55 2.3727012.51010JSD140B 1400250260012.749.436.674.83 3.53 2.64 1.95 1.38 1.00###13.73 2.8427012.51010JSD1601600285260014.8611.028.07 6.02 4.46 3.33 2.47 1.81 1.35###14.23 3.1930014.51010JSD160A 1600285260011.038.12 5.98 4.46 3.30 2.47 1.83 1.34 1.00###10.55 2.3730014.51010JSD160B 1600285260012.749.436.674.83 3.53 2.64 1.95 1.38 1.00###13.73 2.8430014.51010JSD1801800331260014.8611.028.07 6.02 4.46 3.33 2.47 1.81 1.35###14.24 3.1930014.51010JSD180A 1800331260011.038.12 5.98 4.46 3.30 2.47 1.83 1.34 1.00###10.55 2.3730014.51010JSD180B 1800331260012.749.436.674.83 3.53 2.64 1.95 1.38 1.00###13.73 2.8430014.51010JSD2002000355260014.8611.028.07 6.02 4.46 3.33 2.47 1.81 1.35###14.24 3.19310141010JSD200A 2000355260011.038.12 5.98 4.46 3.30 2.47 1.83 1.34 1.00###10.55 2.37310141010JSD200B 2000355260012.749.436.674.83 3.53 2.64 1.95 1.38 1.00###13.73 2.84310141010JSD2202200380260014.8611.028.07 6.02 4.46 3.33 2.47 1.81 1.35###14.24 3.19310141010JSD220A 2200380260011.038.12 5.98 4.46 3.30 2.47 1.83 1.34 1.00###10.55 2.37310141010JSD220B2200380260012.749.43 6.67 4.83 3.53 2.64 1.95 1.38 1.00###13.732.84310141010JSD120T 1200220260014.9411.168.28 6.09 4.46 3.35 2.50 1.86 1.36###15.07 3.381010JSD140T 1400250260014.9411.168.28 6.09 4.46 3.35 2.50 1.86 1.36###15.07 3.381010JSD160T 1600285260014.9411.168.28 6.09 4.46 3.35 2.50 1.86 1.36###15.07 3.381010JSD180T 1800331260014.9411.168.28 6.09 4.46 3.35 2.50 1.86 1.36###15.07 3.381010JSD200T 2000355260014.9411.168.28 6.09 4.46 3.35 2.50 1.86 1.36###15.07 3.381010JSD220T2200380260014.9411.168.28 6.09 4.46 3.35 2.50 1.86 1.36###15.07 3.381212JS160T1600285260015.5312.089.397.33 5.73 4.46 3.48 2.71 2.10###### 1.0014.86 3.3335014.51212JS160T A1600285260012.109.417.31 5.71 4.46 3.48 2.71 2.11 1.64######0.7811.56 2.5935014.51212JS180T1800331260015.5312.089.397.33 5.73 4.46 3.48 2.71 2.10###### 1.0014.86 3.33360151212JS180T A1800331260012.109.417.31 5.71 4.46 3.48 2.71 2.11 1.64######0.7811.56 2.59360151212JS200T2000355260015.5312.089.397.33 5.73 4.46 3.48 2.71 2.10###### 1.0014.86 3.33360151212JS200T A2000355260012.109.417.31 5.71 4.46 3.48 2.71 2.11 1.64######0.7811.56 2.59360151212JS240T2400400260015.5312.089.397.33 5.73 4.46 3.48 2.71 2.10###### 1.0014.86 3.33360151212JS240T A2400400260012.109.417.31 5.71 4.46 3.48 2.71 2.11 1.64######0.7811.562.59360151616JS160T1800331260017.0414.03####9.608.066.645.534.553.74###### 2.11 1.77 1.46 1.21 1.0016.3013.4235015双中间轴、全同步器、副箱大中双中间轴、全同步器双中间轴双中间轴、副箱大中心距双中间轴、副箱大中心距带同步器1616JS160TA 1800331260014.0311.649.607.97 6.64 5.51 4.55 3.78 3.08###### 1.75 1.46 1.21 1.000.8313.4211.133********JS168T 1800331260017.0414.03####9.608.06 6.64 5.53 4.55 3.74###### 2.11 1.77 1.46 1.21 1.0016.3013.42350151616JS168TA 1800331260014.0311.649.607.97 6.64 5.51 4.55 3.78 3.08###### 1.75 1.46 1.21 1.000.8313.4211.133********JS180T 1800331260017.0414.03####9.608.06 6.64 5.53 4.55 3.74###### 2.11 1.77 1.46 1.21 1.0016.3013.42350151616JS180TA 1800331260014.0311.649.607.97 6.64 5.51 4.55 3.78 3.08###### 1.75 1.46 1.21 1.000.8313.4211.133********JS200T 2000355260017.0414.03####9.608.04 6.64 5.53 4.55 3.74###### 2.11 1.77 1.46 1.21 1.0016.3013.42350151616JS200TA 2000355260014.0311.649.607.97 6.64 5.51 4.55 3.78 3.08###### 1.75 1.46 1.21 1.000.8313.4211.133********JS240T 2400400260017.0414.03####9.608.06 6.64 5.53 4.55 3.74###### 2.11 1.77 1.46 1.21 1.0016.3013.42360151616JS240TA 2400400260014.0311.649.607.97 6.64 5.51 4.55 3.78 3.08###### 1.75 1.46 1.21 1.000.8313.4211.13360156F6JS151506835003.502.051.381.120.900.723.14主减速比3.941双中间轴、全同步器,带内前置半档机构。

16档变速箱操作方法

16档变速箱操作方法类型：原创来源：卡车之家作者：齐兵责任编辑：薛文祥发布时间：2010年11月03日【卡车之家原创】针对卡车之家的网友在使用法士特变速箱上的一些误区，法士特特此提供一套有关法士特16档变速箱的详细操作说明。

16档变速器是由前副箱、主箱、后副箱构成的2×4×2结构的变速器。

在说明其操作过程时，有必要弄清16档变速器的结构原理。

下面以16档的直接档为例进行说明：假设没有前、后副箱那么它就是一个四档变速器其速比如下表1：假设为主箱＋后副箱的变速器，这时后副箱的作用是把主箱的速比要么直接输出；要么二次减速输出。

直接输出的叫高档区，二次减速输出的叫低档区，下表2是其速比表。

从表中可以看到高档区的速比就是上表1主箱的速比；低档区的速比是把上表1的速比经过二次减速后形成的速比。

由于后副箱它把主箱的档位数放大了两倍成为一个8档箱而且分段排列形成两个范围，因此我们把后副箱称为倍档机构、分段式或范围档。

在此组合的基础上如果再加上前副箱即：前副箱＋主箱＋后副箱就变成了现在的十六档变速器其速比如下表3所示。

这里要特别说明的是：由于传动路线的不同虽然前副箱把一个八档箱变成了十六档箱但并不像后副箱那样分段排列。

对照表2可以看出十六档是在八档箱每个档位的前面插入一个档位从而形成十六档，这也就是为什么把前副箱叫做插入式结构的缘由。

在平时的交流中还有人把这种插入式结构形象地称为分速机构、半档机构或分裂档等等。

弄清了16档变速器的结构原理后，我们再来讨论其操纵方法。

为了能更深入的了解先从简单的说起，假说你已经对无副箱的变速器操纵熟知，那么对主箱＋后副箱的变速器如果是双H操纵这时后副箱高低档的切换在选档时已自动实现，因此你无需了解更多，它和一般变速器操纵是一样的，只是档位增多而已；如果是单H操纵这时后副箱高低档的切换在选档时不能自动实现，需要人为干预。

因此操纵手柄上设有开关，往上扳为高档区，反之低档区。
