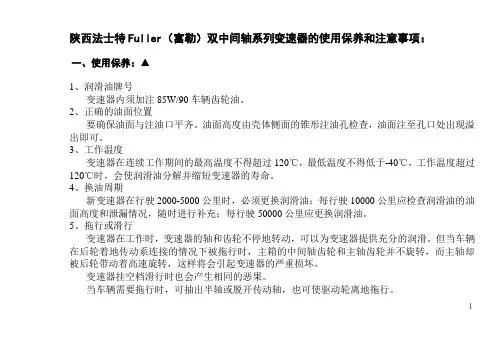

陕西法士特Fuller(富勒)双中间轴系列变速器的使用保养和注意事项:一、使用保养:▲1、润滑油牌号变速器内须加注85W/90车辆齿轮油。
2、正确的油面位置要确保油面与注油口平齐。
油面高度由壳体侧面的锥形注油孔检查,油面注至孔口处出现溢出即可。
3、工作温度变速器在连续工作期间的最高温度不得超过120℃,最低温度不得低于-40℃,工作温度超过120℃时,会使润滑油分解并缩短变速器的寿命。
4、换油周期新变速器在行驶2000-5000公里时,必须更换润滑油;每行驶10000公里应检查润滑油的油面高度和泄漏情况,随时进行补充;每行驶50000公里应更换润滑油。
5、拖行或滑行变速器在工作时,变速器的轴和齿轮不停地转动,可以为变速器提供充分的润滑。
但当车辆在后轮着地传动系连接的情况下被拖行时,主箱的中间轴齿轮和主轴齿轮并不旋转,而主轴却被后轮带动着高速旋转,这样将会引起变速器的严重损坏。
变速器挂空档滑行时也会产生相同的恶果。
当车辆需要拖行时,可抽出半轴或脱开传动轴,也可使驱动轮离地拖行。
1二、注意事项:▲1、换档时,离合器必须彻底分离,变速杆应挂档到位。
2、变速杆有高档和低档两个空档位置。
即高档区的5—6档空档位置,低档区的3—4档空档位置。
停车时,变速杆应置于低档区的空档位置..................。
3、车辆挂低档(爬行档)或倒档时,应先停车,再挂档.......................,以免损坏变速器内部的零件。
挂倒档时,需使用较大的换档力以克服倒档锁的阻力。
4、由4档换5档(或由5档换4档)时,应有意识地稍停片刻,以利于副变速器完成高低档位区间的转换。
5、当变速器从低档区向高档区(或从高档区向低档区)换档时......,否则将影响副..........................,不要跳档操纵箱同步器的使用寿命。
6、禁止行驶换档时使用中间轴制动器...............。
2、两轴式变速器:对于发动机前置前轮驱动或发动机后置后轮驱动的汽车,采用两轴式变速器,例如:桑塔纳2000型轿车的变速器。
(1)结构
1)对于发动机前置前轮驱动或发动机后置后轮驱动的汽车,采用两轴式变速器
2)包括四个前进档和一个倒档
3)在输入轴上固连着一、二、三、四档主动齿轮,与之常啮的四个档位从动齿轮则通过轴承空套在输出轴上
3)前进档装有同步器? 倒档轴固定在壳体上,滑套着一个倒档齿轮
(2)变速器各档位工作过程
1、空档
动力经输入轴一档主动齿轮,同步器齿环、接合套、花键毂处于中间位
置,动力不能输出。
2、一档
动力经输入轴一档主动齿轮,传给一档从动齿轮。
经一档同步器齿环、接合套、花键毂,将动力传给输出轴。
3、三档
动力经输入轴,三、四档花键毂,接合套传给三档主动齿轮,带动输出轴上的三档从动齿轮将动力传给输出轴。
4、倒档
动力经输入轴一、二档花键毂、接合套上的倒档主动齿轮,传给倒档轴上的齿轮,再传给输出轴上从动齿轮,将动力传给输出轴。
法士特双中间轴全同步器变速箱维修技术资料12JS系列重型汽车机械变速器,综合吸收了国内外多种先进变速器的优点,是经法士特公司变速器科研机构潜心研究、开发,完成的一款大功率、高负载、低故障率的先进的双中间轴系列变速器。
齿轮全部采用齿根大圆弧优化设计,所有前进档均带有双锥面锁环式同步器。
12JS系列产品现有多个子系列,可分为12JS160T(A)、1 2JS190T(A)、12JS200T(A)以及12JS240T(A)多品种、多型号。
可适配额定输入扭矩为1600Nm的载重车,自卸车,集装箱运输车和各种专用车、特种车。
●12JS160T变速器结构特点1. 用主、副箱组合设计,主箱手操纵(6个挡),副箱气操纵(2个挡)。
2. 采用双中间轴传动,功率分流,主轴和主轴齿轮浮动。
3. 主副箱齿轮均采用大圆弧齿根,准渐开线齿型设计,按科学数据设计的K形框图控制齿部精度,齿轮强化喷丸处理,提高承载能力。
4. 采用细齿设计,啮合平稳、噪音小。
5. 全同步器,换档机构轻便灵活,主箱为双锥面锁环式同步器,同步器容量大,副箱为增强型惯性锁销式同步器,非金属摩擦材料,使用可靠。
6. 可根据用户要求配备离合器壳、分离装置总成等。
7. 轴向尺寸短,重量轻,承载能力大,使用可靠,维修方便。
8. 挡位排列合理,速比级差小,头挡速比大(15.53),重载爬坡能力强。
9. 挡位清晰,换档灵活,可采用单H、双H操纵、单杆、双杆、软轴操纵。
●12JS160T变速器使用要求正确合理地操作使用变速器,定期进行维护保养,对于保证汽车安全可靠的行驶和延长变速器的使用寿命十分重要,请遵循下面使用要求:1. 润滑油牌号变速器内须加注优质齿轮润滑油,其性能不得低于85W/90GL-5车辆齿轮油。
2. 油面位置油面高度由变速器壳体侧面的锥形油面观察孔进行检查,油面高度应与油面观察孔下沿平齐,最低不得低于油面观察孔下沿5mm。
过多的加油量将会导致变速器温度升高和漏油;过少的加油量将会导致零件润滑不良,严重者将会发生烧箱事故。
fast双中间轴系列变速器使用说明一 fast 双中间轴系列变速器的结构1.双中间轴结构fast双中间系列变速器的主、副变速器均采用两根结构完全一样的中间轴,相间180°。
动力从输入轴输入后,分流到两根中间轴上,然后汇集到主轴输出,副变速器也是如此。
在理论上每根中间轴只传递1/2的扭矩,所以采用双中间轴可以使变速器的中心距减少,齿轮的宽度减薄,轴向尺寸缩短,质量减轻。
采用了双中间轴以后,主轴上的各档必须同时与两只中间轴齿轮啮合。
为了满足正确的啮合并使载荷尽可能地平均分配,主轴齿轮在主轴上呈径向浮动状态,主轴则采用铰接式浮动结构。
主轴轴颈插入输入轴的孔内,孔内压入含油导套,主轴轴颈与导套之间有足够的径向间隙。
主轴后端通过渐开线花键插入副变速器驱动齿轮孔内,副变速器驱动齿轮轴颈支撑在球轴承上。
在细齿变速器中,副箱驱动齿轮轴颈有两个凹槽,槽内装有O型橡胶圈,与轴承形成弹性支承。
因为主轴上各档齿轮在主轴上浮动,这样就取消了传统的滚针轴承,使主轴总成的结构更简单。
在工作时,两个中间轴齿轮对主轴齿轮所加的径向力大小相等,方向相反,相互抵消,使主轴只承受扭矩,不承受弯矩,改善了主轴和轴承的受力状况,并大大提高了变速器的使用可靠性和耐久性。
2.“对齿”及对齿程序为了解决双中间轴齿轮与主轴齿轮的正确啮合,必须进行“对齿”。
所谓“对齿”,即组装变速器时,将两根中间轴传动齿轮上印有标记的轮齿分别插入输入轴(一轴)齿轮上印有标记的两组轮齿(每组包括相邻的两个牙齿)的齿槽内。
副变速器“对齿”也按上述方法。
通常是选用后面一对齿轮进行“对齿”。
对齿程序:(1)先在一轴齿轮的任意两个相邻齿上打上记号,然后在与其相对称的另一侧两相邻齿上打上记号。
两组记号间的齿数相等。
(2)在每只中间轴传动齿轮上与齿轮键槽正对的那个齿上打上记号,以便识别。
(3)装配时,是两只中间轴传动齿轮上有标记的齿分别啮入一轴齿轮左右两侧标有记号的两齿之中。
6JS160T型系列变速器使用说明书编写校对审核批准陕西法士特齿轮有限责任公司1.概述6JS160T双中间轴全同步器系列变速器是我厂为适应市场完全自主开发设计的,采用双中间轴的结构,主副箱组合式设计,主副箱均带有同步器,主箱前进档带新型双锥面同步器;副箱带锁销式同步器。
在同类产品中外形尺寸小,重量轻,结构简单,便于维修,成本低廉,可广泛运用于长途客车或公交车辆,以及水泥搅拌车等特殊车辆,市场前景看好。
2主要设计参数2.1额定输入功率:209~285KW;额定输入扭矩:1050~1600Nm;最高输入转速:2600rpm;中心距:116mm;长度:778.8mm(2号离合器壳体前止口端面到输出法兰盘后止口端面);重量:220Kg(含离合器壳体)2.2各档速比:2.3 总成代号的含义6 J S 160 T A速比代号主箱带同步器×10 = 名义输入扭矩(Nm)双中间轴结构机械式前进档数3 6JS160T系列变速器主截面图参见图14 6JS160T系列变速器动力传递6JS160T双中间轴系列变速器双中间轴、全同步器、主副箱结构,由一个前置四档主变速器和一个两档的副变速器组成。
动力从一轴输入后,分流到两根中间轴上,再由中间轴齿轮到二轴齿轮,,当移动同步器滑套,使滑套的结合齿(内花键)与和二轴齿轮的内齿相连的同步锥环的结合齿(外花键)结合时,二轴就与二轴齿轮成为一体并按一定的速比转动而传递动力。
这样最后动力从二轴上的法兰盘输出(参见图2)。
行强化喷丸,提高了齿轮的承载能力。
在6JS160T系列双中间轴变速器的主变速器中,有两个结构尺寸完全相同的中间轴总成,副变速器也是如此。
主轴及主轴齿轮浮动,取消了传统的主轴齿轮要用滚针轴承支撑的结构。
7 典型结构7.1 双中间轴结构与传统的三轴式变速器不同,6JS160T系列变速器的主、副变速器均采用两根结构相同的中间轴总成,相间180°,动力从一轴输入后,分流到两根中间轴上,然后再汇集到二轴输出,副变速器也是如此。
法士特变速箱说明指导书6JS160T型系列变速器使用说明书编写校对审核批准陕西法士特齿轮有限责任公司1.概述6JS160T双中间轴全同步器系列变速器是我厂为适应市场完全自主开发设计的,采用双中间轴的结构,主副箱组合式设计,主副箱均带有同步器,主箱前进档带新型双锥面同步器;副箱带锁销式同步器。
在同类产品中外形尺寸小,重量轻,结构简单,便于维修,成本低廉,可广泛运用于长途客车或公交车辆,以及水泥搅拌车等特殊车辆,市场前景看好。
2主要设计参数额定输入功率:209~285KW;额定输入扭矩:1050~1600Nm;最高输入转速:2600rpm;中心距:116mm;长度:(2号离合器壳体前止口端面到输出法兰盘后止口端面);重量:220Kg(含离合器壳体)2.2各档速比:型号各档速比1 2 3 4 5 6 7 8 倒6JS160T 11.26 7.88 5.55 3.98 2.83 1.98 1.39 1.00 11.48 6JS160TA 8.08 5.66 3.98 2.86 2.03 1.42 1.00 0.72 8.24 6JS125T 11.26 7.88 5.55 3.98 2.83 1.98 1.39 1.00 11.48 6JS125TA 8.08 5.66 3.98 2.86 2.03 1.42 1.00 0.72 8.24 6JS105T 11.26 7.88 5.55 3.98 2.83 1.98 1.39 1.00 11.48 6JS105TA 8.08 5.66 3.98 2.86 2.03 1.42 1.00 0.72 8.24总成代号的含义6 J S 160 T A速比代号主箱带同步器×10 = 名义输入扭矩(Nm)双中间轴结构机械式前进档数3 6JS160T系列变速器主截面图参见图14 6JS160T系列变速器动力传递6JS160T双中间轴系列变速器双中间轴、全同步器、主副箱结构,由一个前置四档主变速器和一个两档的副变速器组成。
法士特变速箱说明书12020年4月19日6JS160T型系列变速器使用说明书编写校对审核批准陕西法士特齿轮有限责任公司1.概述6JS160T双中间轴全同步器系列变速器是我厂为适应市场完全自主开发设计的,采用双中间轴的结构,主副箱组合式设计,主副箱均带有同步器,主箱前进档带新型双锥面同步器;副箱带锁销式同步器。
在同类产品中外形尺寸小,重量轻,结构简单,便于维修,成本低廉,可广泛运用于长途客车或公交车辆,以及水泥搅拌车等特殊车辆,市场前景看好。
2主要设计参数2.1 额定输入功率:209~285KW;额定输入扭矩:1050~1600Nm;最高输入转速:2600rpm;中心距:116mm;长度:778.8mm(2号离合器壳体前止口端面到输出法兰盘后止口端面);重量:220Kg(含离合器壳体)2.2各档速比:2.3 总成代号的含义6 J S 160 T A速比代号主箱带同步器×10 = 名义输入扭矩(Nm)双中间轴结构机械式前进档数3 6JS160T系列变速器主截面图参见图14 6JS160T系列变速器动力传递6JS160T双中间轴系列变速器双中间轴、全同步器、主副箱结构,由一个前置四档主变速器和一个两档的副变速器组成。
动力从一轴输入后,分流到两根中间轴上,再由中间轴齿轮到二轴齿轮,,当移动同步器滑套,使滑套的结合齿(内花键)与和二轴齿轮的内齿相连的同步锥环的结合齿(外花键)结合时,二轴就与二轴齿轮成为一体并按一定的速比转动而传递动力。
这样最后动力从二轴上的法兰盘输出(参见图2)。
目录前言................................................................................................ 错误!未定义书签。
第一章设计方案.. (1)1.1 设计方案和基本数据 (1)1.2 变速器设计的基本要求 (1)第二章变速器主要参数的选择 (1)2.1变速器主要参数的选择 (1)2.2变速器齿轮的设计计算 (4)第三章齿轮的校核 (11)3.1 齿轮的损坏形式 (11)3.2齿轮材料及加工方法 (11)3.3 计算各轴转矩 (12)3.4齿轮弯曲强度计算 (12)3.5齿轮接触应力计算 (14)3.6计算一档齿轮的受力 (16)第四章轴的设计计算 (17)4.1 轴的强度计算 (17)4.2 初选轴的直径............................................ 错误!未定义书签。
4.3轴的强度验算 (4)第五章轴承校核 (11)5.1 输入轴轴承校核 (11)5.2 初选轴承型号 (11)5.3计算轴承的寿命 (20)参考文献................................... (22)第一章设计方案1.1 设计方案和基本数据乘用车(二轴式)基本参数如下表表1-1设计基本参数表1.2 变速器设计的基本要求对变速器如下基本要求.1)保证汽车有必要的动力性和经济性。
2)设置空挡,用来切断发动机动力向驱动轮的传输。
3)设置倒档,使汽车能倒退行驶。
4)设置动力输出装置,需要时能进行功率输出。
5)换挡迅速,省力,方便。
6)工作可靠。
汽车行驶过程中,变速器不得有跳挡,乱挡以及换挡冲击等现象发生。
7)变速器应当有高的工作效率。
除此以外,变速器还应当满足轮廓尺寸和质量小,制造成本低,维修方便等要求。
满足汽车有必要的动力性和经济性指标,这与变速器的档数,传动比范围和各挡传动比有关。
法士特双中间轴系列变速器的结构、工作原理和技术特点马海松【摘要】双中间轴是国内最主要的重型变速器技术平台.法上特公司经过20多年的吸收和创新,基于双中间轴平台开发了一系列满足市场需求的变速器产晶.本文主要介绍了法士特双中间轴系列9(10)挡、8挡、12挡和16挡变速器的结构、工作原理和技术特点.【期刊名称】《商用汽车》【年(卷),期】2012(000)008【总页数】3页(P64-66)【作者】马海松【作者单位】陕西法士特齿轮有限责任公司【正文语种】中文陕西法士特齿轮有限公司于20世纪80年代从美国伊顿公司引进了Fuller(富勒)双中间轴变速器的制造技术,经过20多年的吸收和创新,现已发展成为中国最大的重型汽车变速器设计和制造商。
其产、销量,市场占有率,全员劳动生产率等综合效益指标均居行业前茅。
本文对法士特生产、匹配国内重型汽车的双中间轴系列变速器的结构、工作原理和技术特点进行简要介绍,供有关汽车厂家和行业人士参考。
9(10)挡变速器:法士特双中间轴系列变速器的基本结构平台其9(10)挡变速器由一个前置5挡的主变速器和一个2挡的副变速器组成(见图1)。
输入轴(Ⅰ轴)与Ⅰ轴齿轮通过花键相联接。
中间轴(副轴)齿轮除倒挡和低挡齿轮与中间轴制成一体外,均以一定的过盈量与中间轴相配合,并辅以月牙键或长键联结。
主轴(Ⅱ轴)齿轮由花键垫片支撑,在Ⅱ轴上呈径向浮动状态,通过装在内孔上的止动环、Ⅱ轴上的长六角键、花键垫和调整垫进行轴向定位。
通过选择调整垫的厚度可以调整相邻两挡齿轮间的间隙。
主、副变速器内的各挡齿轮均为常啮合。
图1 法士特双中间轴9(10)挡变速器主截面图发动机的动力通过离合器传给变速器的输入轴和Ⅰ轴齿轮。
Ⅰ轴齿轮与中间轴传动齿轮常啮合,驱动中间轴转动。
中间轴上的齿轮与主轴上的齿轮常啮合,主轴齿轮在主轴上空转。
Ⅱ轴上的滑套与Ⅱ轴通过花键联接,当移动滑套,使滑套的结合齿(外花键)与Ⅱ轴齿轮的内齿(内花键)结合时,Ⅱ轴就与Ⅱ轴齿轮成为一体并按一定的速比转动而传递动力。
fast双中间轴系列变速器使用说明
一 fast 双中间轴系列变速器的结构
1.双中间轴结构
fast双中间系列变速器的主、副变速器均采用两根结构完全一样的中间轴,相间180°。
动力从输入轴输入后,分流到两根中间轴上,然后汇集到主轴输出,副变速器也是如此。
在理论上每根中间轴只传递1/2的扭矩,所以采用双中间轴可以使变速器的中心距减少,齿轮的宽度减薄,轴向尺寸缩短,质量减轻。
采用了双中间轴以后,主轴上的各档必须同时与两只中间轴齿轮啮合。
为了满足正确的啮合并使载荷尽可能地平均分配,主轴齿轮在主轴上呈径向浮动状态,主轴则采用铰接式浮动结构。
主轴轴颈插入输入轴的孔内,孔内压入含油导套,主轴轴颈与导套之间有足够的径向间隙。
主轴后端通过渐开线花键插入副变速器驱动齿轮孔内,副变速器驱动齿轮轴颈支撑在球轴承上。
在细齿变速器中,副箱驱动齿轮轴颈有两个凹槽,槽内装有O型橡胶圈,与轴承形成弹性支承。
因为主轴上各档齿轮在主轴上浮动,这样就取消了传统的滚针轴承,使主轴总成的结构更简单。
在工作时,两个中间轴齿轮对主轴齿轮所加的径向力大小相等,方向相反,相互抵消,使主轴只承受扭矩,不承受弯矩,改善了主轴和轴承的受力状况,并大大提高了变速器的使用可靠性和耐久性。
2.“对齿”及对齿程序
为了解决双中间轴齿轮与主轴齿轮的正确啮合,必须进行“对齿”。
所谓“对齿”,即组装变速器时,将两根中间轴传动齿轮上印有标记的轮齿分别插入输入轴(一轴)齿轮上印有标记的两组轮齿(每组包括相邻的两个牙齿)的齿槽内。
副变速器“对齿”也按上述方法。
通常是选用后面一对齿轮进行“对齿”。
对齿程序:
(1)先在一轴齿轮的任意两个相邻齿上打上记号,然后在与其相对称的另一侧两相邻齿上打上记号。
两组记号间的齿数相等。
(2)在每只中间轴传动齿轮上与齿轮键槽正对的那个齿上打上记号,以便识别。
(3)装配时,是两只中间轴传动齿轮上有标记的齿分别啮入一轴齿轮左右两侧标有记号的两齿之中。
3.换挡机构
fast双中间轴系列变速器(除全同步器变速器外)的主箱内无同步器,主轴上的滑套通过渐开线花键套在主轴上,移动滑套使滑套的啮合齿与主轴齿轮的内接合齿啮合传递动力。
滑套与主轴齿轮内接合齿端处有相同大小锥角a=35°。
由于主轴和主轴齿轮处于浮动状态,所以挂档时,这两个锥面能起到一定的自动定心和同步作用。
fast双中间轴系列变速器档位多,各档间速比的极差小,所以工作时相邻档位之间的速度差也小,使得变速器换挡平稳。
4.操纵机构
fast双中间轴系列变速器的操纵机构分为两种类型,即直接操纵(单H)型与远距离操纵(单H或双H)型。
(1)直接操纵(单H)型:压缩空气经过空气滤清器调节器后进入换向器阀,由安装在操纵手球里的预选阀接通高档或低档。
(2)远距离操纵机构:目前,国内装用fast双中间轴系列变速器的车辆大都采用双H操纵机构,在双H操纵机构,1-2-3-4及L档在低档区,5-6-7-8档在高档区。
其空挡位置有两个,一个在低档区的3-4档的空当位置,一个在高档区的5-6档的位置。
5.双H操纵装置
(一)基型双H操纵装置
主要由双H操纵装置壳体、外换挡臂、横向换挡杆、倒档开关控制块、换挡拨头、平衡弹簧(2个)、定位环、定位柱塞(2个)、压缩弹簧(2个)、通气塞和指示灯开关、启动销等零件组成。
其功能为完全变速器的选档和摘挂档。
外换挡臂、倒档开关控制块、换挡拨头和定位环均装在横向换挡杆上,通过操作外换挡臂使横向换挡杆横向移动和转动,进行选档和摘挂档。
换挡拨头上有一部分形如扇面,扇面的边缘设计成一个30°斜面,使横向换挡杆向高档去移动时,双H气阀的球面滑柱能顺利地向后回缩,以便压缩空气接通高档气路,闭合低档气路。
定位环突缘的两端设计成与定位柱塞锥度相同的斜面,在横向换挡杆平衡弹簧与径向的定位柱塞及压缩弹簧的作用下,使横向换挡杆在空挡时始终保持在高档区5-6档或3-4档的空当位置,以便利驾驶员的操作。
(二)双杆双H操纵装置
其内部构造与基型双H操纵装置基本相同,不同之处在与变速器的选档和挂(摘)档分别由选档接头和横向换挡杆的转动来完成,而不像基型双H操纵装置那样只通过操纵横向换挡杆就可以完成选档和挂(摘)档。
6.同步器构造
在fast双中间轴系列变速器的副变速器内装有锁销式惯性同步器。
它由副箱换挡气缸来操纵,仅从高档区换向低档区或从低档区换向高档区才工作,其动作由横向换挡杆与双H 气动阀联动控制。
同步器构造:高档同步环和低档锥环上各铆有三根锁止销,滑动齿套通过花键与副变速器输出轴结合。
高档同步环和低档锥环基体为铁基粉末冶金烧结而成,在高档同步环的内锥面和低档锥环上分别粘有高摩擦性能的非金属材料,在副变速器驱动齿轮和副变速器减速齿轮上分别有与之对应的外锥面和内锥面。
7.中间轴制动器
中间轴制动器也称副轴制动器,装在主变速器壳体的右侧(向汽车前进方向看)。
中间轴制动器的控制气阀可以安装在操纵手柄上,或者装在离合器踏板下面。
工作时接通气路,使压缩空气将制动活塞推向中间轴取力齿轮(摩擦轮)齿顶,使中间轴齿轮、主轴齿轮、一轴、一轴齿轮和离合器从动部分迅速减速。
挂档起步时,首先分离离合器然后接通中间轴制动器的控制气路。
这样就能使车辆迅速平稳挂挡起步。
中间轴制动器只允许在挂档起步时使用。
8.取力机构
为了适应某些特种车辆的需求,在fast双中间轴系列变速器的主箱壳体的右侧和底面的取力窗口可以安装取力器。
它们分别从位于中间轴传动齿轮和三档齿轮之间的取力齿轮取力,称之为“侧取力”和“底取力”。
在变速器后端副箱加长中间轴处也可以取力,称之为“后取力”。
“后取力”这种取力这种方式现在应用最为普遍。
采用“后取力”时,为了实现停车取力,必须将副变速器挂在空挡位置。
为了解决这一问题,只需将变速器范围档气缸盖去掉,装上一个空挡位置气缸即可。
其中有三个气孔:孔口A和B分别接变速器的低档和高档气管,与变速器的双H气阀相连,气压为0.41-0.44MPa。
孔口c是使变速器处于空挡(中间)位置时压缩空气入口,气压为0.7-0.8MPa。
停车取力时,先将变速器操纵手柄推向低档区,使范围档气缸活塞紧压在定位环上,然后操纵空挡位置气缸控制阀,使压力值为0.7-0.8MPa的压缩空气从孔口c 通入空挡位置气缸。
由于有压力差,空挡位置气缸活塞气缸向左移动直到顶上定位环后停止。
这样变速器范围档气缸活塞就位于空挡位置。
二.fast双中间轴系列变速器的使用保养和注意事项
正确合理地操作使用变速器,定期进行维护保养,对于保证汽车安全可靠的行驶和延长变速器寿命十分重要,请遵循下面使用要求:
1.润滑油牌号:变速器内需加注85W/90车辆齿轮油。
2.正确的油面位置
要求确保油面与注油口平齐。
油面高度由壳体侧面的锥形注油孔检查,油面注至孔口处溢出即可。
3工作温度
变速器在连续工作期间最高温度不得超过120°c,最低温度不得低于-40°c,工作温度超过120°c时,会使润滑油分解并缩短变速器的寿命。
4.换油周期
新变速器在行驶2000-5000公里时,必须更换润滑油。
每行驶10000公里应检查润滑油的油面高度和泄漏情况,及时进行补充。
每行驶50000公里应更换润滑油。
5.拖行或滑行
变速器在工作时,变速器的轴和齿轮不停地转动,可以为变速器提供充分的润滑。
但当车辆在后轮着地传动系连接的情况下被拖行时,主箱的中间轴齿轮和主轴齿轮并不旋转,而主轴却被后轮带动着高速旋转,这样将会引起变速器的严重损坏。
变速器挂空挡滑行时也会产生相同的恶果。
当车辆需要拖行时,可抽出半轴或脱开传动轴,也可以使驱动轮离地拖行。
注意事项
1.换挡时,离合器必须彻底分离,变速杆应挂档到位。
2.变速杆有高档和低挡两个空挡位置。
即高档区的5-6档空当位置,低档区的3-4档空挡位置。
停车时,变速杆应置于低档区的空当位置。
3.车辆挂低档(爬行档)或倒档时,应先停车,再挂档,以免损坏变速器内部的零件。
挂倒档时,需使用较大的换挡力以克服倒档锁的阻力。
4.由4档换5档(或由5档换4档)时,应有意识地稍停片刻,以利于副变速器完成高低档位区间的转换。
5.当变速器从低档区向高档区(或反之)换挡时,不要跳档操纵,否则将影响副箱同步器的使用寿命。
6.禁止行驶换挡时,使用中间轴制动器。
7.车辆下坡时,禁止变换高低档位区。
8.根据道路情况,采取1档或2档起步。
9.车辆起步前,应首先解除停车制动。
采用断气制动的车辆在接通制动阀后,必须待气压上升到解除制动所需的压力时,方可挂档起步。
10.使用中发现变速器有异响,操作明显沉重等不正常现象时,应立即停车检查,待排除故障后在继续行驶。
外形对比
主箱结构对比
副箱结构对比
动力传递路线对比
变速箱换档锁止机构对比
换档形式对比
主箱壳体对比
通过以上的对比,大家应该基本了解两种变速箱的区别了,我们将陆续讲解这两种变速箱的优缺点。
