解读骨架油封的密封原理及应用

01油封表示方法常见的表示方法：油封类型-内径-外径-高度-材料如：TC40*62*12-NBR 表示：双唇内骨架油封，内径40、外经62、厚度12，材料为丁腈橡胶的油封。

02骨架油封的材质丁腈橡胶（NBR）：耐磨、耐油（不能在极性介质中使用）耐温：-40~120℃。

氢化丁腈橡胶（HNBR）：耐磨、耐油、耐老化性、耐温：-40~200℃（比NBR耐温能力强）。

氟胶（FKM）：耐酸碱、耐油（耐一切油）、耐温：-20~300℃（耐油比上两种都要好）。

聚氨酯橡胶（TPU）：耐磨、耐老化性、耐温：-20~250℃（耐老化性能好优异）。

硅橡胶（PMQ）：耐热、耐寒、压缩永久变形小机械强度低、耐温：-60~250℃（耐温性能优异）。

聚四氟乙烯（PTFE）：化学稳定性好、耐酸碱、油等各种介质、耐磨耐高温、机械强度高自润滑性好。

一般来说骨架油封经常用到的材质丁腈橡胶、氟橡胶、硅橡胶，聚四氟乙烯因为有良好的自润滑性好尤其加入青铜后效果更佳，都用于制作挡圈、格莱圈、斯特封等。

03区分骨架油封型号C型骨架油封为内骨架油封可分为SC型、TC型、VC型、KC型、DC型这五种，分别是单唇内骨架油封、双唇内骨架油封、单唇无簧内骨架油封、双唇无簧内骨架油封、双唇双簧内骨架油封。

G型骨架油封是外出有螺纹状，其类型和C型一样，只是在工艺上在外侧修改成有螺纹状，类似于O型圈的作用，即起到加强密封效果的作用，还能起到固定油封不松动。

B型骨架油封是骨架内侧有胶料或者骨架内外都没有胶料，没有胶料会让散热性能更好。

A型骨架油封是装配式油封，结构相对上述三种相对复杂，特点是承压性能更好更优异。

它们都是油封不同形式的称呼，一般用途的油封常见形式如下：04骨架油封的密封原理及应用骨架油封共分三部分：自紧弹簧、密封主体、加强骨架。

骨架油封的密封原理：由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。

密封原理解析：骨架油封的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。

骨架油封用途
骨架油封是一种常用的密封元件，主要用于旋转设备的轴向密封。

下面将具体介绍骨架油封的用途：
一、用于防止润滑油泄漏
骨架油封主要应用于润滑油密封，能够有效防止润滑油在设备运转时
泄漏，保证设备正常工作、延长使用寿命。

骨架油封的密封性能较为
稳定，能够适应不同工作条件下的润滑油密封要求。

二、用于防止尘土等杂质进入
除了防止润滑油泄漏外，骨架油封还能够防止尘土等杂质进入设备内部，保证设备正常运行。

尤其在一些易受污染的环境中，使用骨架油
封可以有效地防止灰尘、沙粒等杂质进入设备内部，保护设备不受损坏。

三、用于减少能量损失
骨架油封的密封效果直接影响设备的能量损失。

良好的密封性能能够
减少设备因动力消耗而产生的能量损失，提高设备的效率和使用寿命。

特别是在高速度下运转的设备中，骨架油封的密封性能显得尤为重要。

四、用于减少噪声和振动
骨架油封的密封性能还可以减少设备的噪声和振动，提升设备的工作
环境。

在设备高速运转时，骨架油封的密封效果可以有效防止设备因
振动而产生的噪声，保障作业人员的身心健康。

五、用于装配低成本
相对于其他密封元件而言，骨架油封的装配成本较低，且易于维护更换。

装配的简便性也为骨架油封在应用中提供了更大的便利。

综上所述，骨架油封是一种性能稳定、应用广泛、使用成本低的密封元件。

在各种机械设备和工业生产过程中都有着重要的地位和作用。

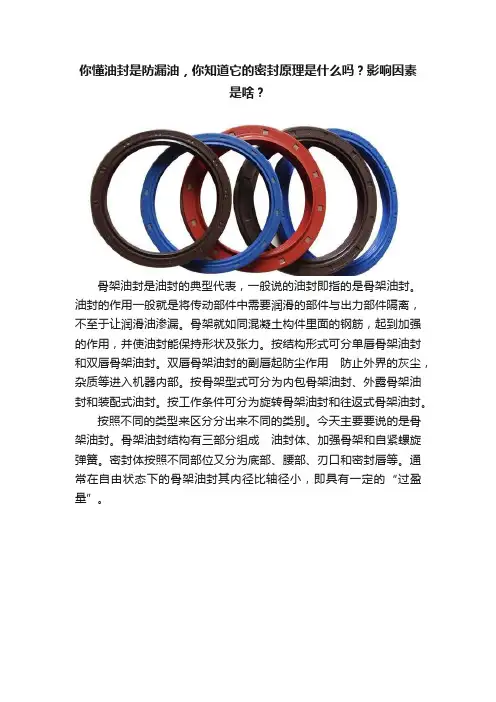

你懂油封是防漏油，你知道它的密封原理是什么吗？影响因素是啥？骨架油封是油封的典型代表，一般说的油封即指的是骨架油封。

油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。

骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。

按结构形式可分单唇骨架油封和双唇骨架油封。

双唇骨架油封的副唇起防尘作用防止外界的灰尘，杂质等进入机器内部。

按骨架型式可分为内包骨架油封、外露骨架油封和装配式油封。

按工作条件可分为旋转骨架油封和往返式骨架油封。

按照不同的类型来区分分出来不同的类别。

今天主要要说的是骨架油封。

骨架油封结构有三部分组成油封体、加强骨架和自紧螺旋弹簧。

密封体按照不同部位又分为底部、腰部、刃口和密封唇等。

通常在自由状态下的骨架油封其内径比轴径小，即具有一定的“过盈量”。

因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而加上弹簧可以随时补偿油封自紧力。

密封原理：由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。

在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。

油封的密封能力取决于密封面油膜的厚度。

厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。

因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。

在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。

骨架油封是采用优质丁腈橡胶和钢板制作而成，质量稳定，使用寿命长。

油封的使用也要注意几点：有些设备使用的环境比较恶劣，比如极度寒冷，此时选择的油封在材质的选择上应该选择的是比较抗寒的材质；或者是用在户外的，日晒雨淋的，一般的橡胶在这样的情况下的哦偶容易老化，您是在材质上做出选择还是频繁的更换油封呢？这些问题都是使用油封的时候需要考虑的。

解读骨架油封的密封原理及应用骨架油封是油封的典型代表，一般说的油封即指的是骨架油封。

油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。

骨架就好像混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。

按结构形式可分单唇骨架油封和双唇骨架油封。

双唇骨架油封的副唇起防尘作用，防止外界的灰尘，杂质等进入机器内部。

按骨架型式可分为内包骨架油封，外露骨架油封和装配式油封。

按工作条件可分为旋转骨架油封和往还式骨架油封。

用于汽油发动机曲轴，柴油发动机曲轴，变速箱，差速器，减震器，发动机，车桥等部位。

骨架油封结构有三部分构成：油封体、加强骨架和自紧螺旋弹簧。

密封体依照不同部位又分为底部、腰骨架油封构造图部、刃口和密封唇等。

通常，在自由状态下的骨架油封，其内径比轴径小，即具有肯定的“过盈量”。

因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生肯定的径向紧力，经过一段时间运行后，该压力会快速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。

密封原理：由于在油封与轴之间存在着油封刃口掌控的油膜，此油膜具有流体润滑特性。

骨架油封的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。

油封的密封本领，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。

因此，在安装时，必需在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。

在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。

骨架油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏，通常用于旋转轴，是一种旋转轴唇密封。

骨架就好像混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。

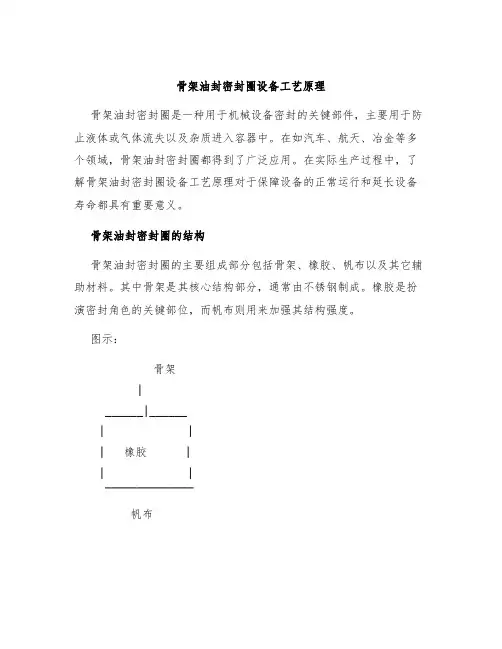

骨架油封密封圈设备工艺原理骨架油封密封圈是一种用于机械设备密封的关键部件，主要用于防止液体或气体流失以及杂质进入容器中。

在如汽车、航天、冶金等多个领域，骨架油封密封圈都得到了广泛应用。

在实际生产过程中，了解骨架油封密封圈设备工艺原理对于保障设备的正常运行和延长设备寿命都具有重要意义。

骨架油封密封圈的结构骨架油封密封圈的主要组成部分包括骨架、橡胶、帆布以及其它辅助材料。

其中骨架是其核心结构部分，通常由不锈钢制成。

橡胶是扮演密封角色的关键部位，而帆布则用来加强其结构强度。

图示：骨架|______|______| || 橡胶 || |‾‾‾‾‾‾‾‾‾‾‾‾‾‾帆布骨架油封密封圈的工艺流程骨架油封密封圈的生产工艺需要经过多个流程，具体流程包括以下几个环节。

一、胶料的热处理生产骨架油封密封圈时首先需要对胶料进行热处理，主要目的是延长其寿命、提高抗老化性能和强度。

胶料通常在150-200度之间进行加热处理。

二、骨架制作骨架制作通常采用不锈钢材料，首先将模具放入注塑机中，随后进行高压挤出成型。

制成后的骨架需要经过质检，检测是否存在缺陷。

三、胶料注塑注塑是骨架油封密封圈最关键的制作环节之一，其主要原理是将胶料加热至半流体状态，注入模具中，在20-30秒后自行硫化成形。

整个注塑过程需要控制温度、压力、时间等因素，确保注塑胶料的质量。

四、后处理骨架油封密封圈制成后需要进行后处理，主要是进行喷油处理、修整品面以及其它加工处理，以达到最终的使用效果。

骨架油封密封圈的优点骨架油封密封圈相对于其它密封圈的优点在于：•具备较好的密封性能，能有效防止液体或气体泄漏；•具备较高的使用寿命，能长期保持密封状态；•具备较好的耐腐蚀能力，适应不同环境。

骨架油封密封圈的应用范围骨架油封密封圈的应用范围十分广泛，下面列举几个典型的例子：•汽车发动机，用于防止润滑油泄漏；•石油钻采，用于防止石油泄漏；•工程机器，用于防止水泥浆液泄漏；•工业设备，用于防止气体或者液体泄漏。

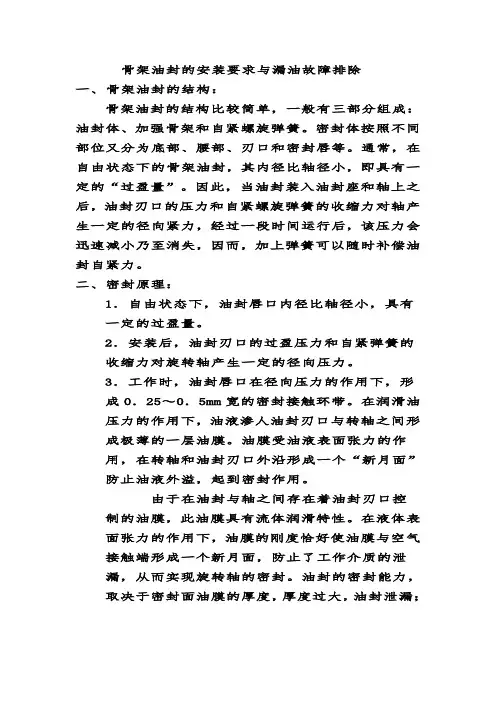

骨架油封的安装要求与漏油故障排除一、骨架油封的结构：骨架油封的结构比较简单，一般有三部分组成：油封体、加强骨架和自紧螺旋弹簧。

密封体按照不同部位又分为底部、腰部、刃口和密封唇等。

通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。

因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。

二、密封原理：1．自由状态下，油封唇口内径比轴径小，具有一定的过盈量。

2．安装后，油封刃口的过盈压力和自紧弹簧的收缩力对旋转轴产生一定的径向压力。

3．工作时，油封唇口在径向压力的作用下，形成0．25～0．5mm宽的密封接触环带。

在润滑油压力的作用下，油液渗人油封刃口与转轴之间形成极薄的一层油膜。

油膜受油液表面张力的作用，在转轴和油封刃口外沿形成一个“新月面”防止油液外溢，起到密封作用。

由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。

在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。

油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。

因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。

在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。

三、造成油封漏油的主要因素油封密封不严是造成漏油的主要因素，当轴出现磨损形成沟槽，即使更换新油封仍不能密封时，是由于油封唇口与轴的接触压力下降，造成安装后油封唇直径与轴径的过盈量太小。

装配方法不当也是造成漏油的重要因素，如密封唇口撕裂、翻卷、自紧弹簧脱落等。

四、油封密封不严而漏油的对策1、掌握和识别伪劣产品的基本知识，选购优质、标准的油封。

骨架油封的密封原理
骨架油封是一种常用的密封装置，常用于轴和孔之间的密封。

其密封原理如下：
1. 骨架油封由一个金属骨架和一个弹性唇圈组成。

金属骨架通常是一个金属环，用于提供结构支撑和保持封口的形状。

弹性唇圈是由橡胶或其他弹性材料制成的，其内部有一圈或多圈的唇形结构。

2. 当骨架油封安装在轴上时，唇圈的唇形结构与轴表面接触，并形成一个密封间隙。

这个间隙可以阻止液体、气体和其他杂质进入轴孔之间。

3. 在运转时，轴旋转会产生摩擦力，这会使唇圈与轴表面之间形成一个润滑油膜。

润滑油膜可以减小摩擦，降低磨损，并帮助唇圈更好地密封。

4. 同时，骨架油封的弹性唇圈还可以起到密封杂质和液体的作用。

当唇圈与轴表面接触时，由于唇圈的弹性，它可以适应轴的不规则表面，并阻止杂质和液体通过间隙进入轴孔之间。

骨架油封的密封原理是利用金属骨架提供结构支撑，弹性唇圈与轴表面接触形成密封间隙，并通过润滑油膜和唇圈的弹性来阻止杂质和液体进入轴孔之间。

百科名片骨架油封骨架油封是油封的典型代表，一般说的油封即指的是骨架油封。

油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。

骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。

按结构形式可分单唇骨架油封和双唇骨架油封。

双唇骨架油封的副唇起防尘作用，防止外界的灰尘，杂质等进入机器内部。

按骨架型式可分为内包骨架油封，外露骨架油封和装配式油封。

按工作条件可分为旋转骨架油封和往返式骨架油封。

用于汽油发动机曲轴，柴油发动机曲轴，变速箱，差速器，减震器，发动机，车桥等部位。

目录构造密封原理作用泄漏原因及排除方法注意事项应用编辑本段构造骨架油封结构有三部分组成：油封体、加强骨架和自紧螺旋弹簧。

密封体按照不同部位又分为底部、腰骨架油封构造图部、刃口和密封唇等。

通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。

因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。

编辑本段密封原理密封原理：由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。

在液体表面张力骨架油封的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。

油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。

因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。

在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。

编辑本段作用骨架油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏，通常用于骨架油封旋转轴，是一种旋转轴唇密封。

骨架油封基础知识1. 骨架油封是油封的典型代表，油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。

2. 骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。

3. 按结构形式可分单唇骨架油封和双唇骨架油封。

双唇骨架油封的副唇起防尘作用，防止外界的灰尘，杂质等进入机器内部。

4. 按骨架型式可分为内包骨架油封，外露骨架油封和装配式油封。

5. 按工作条件可分为旋转骨架油封和往返式骨架油封。

一构造骨架油封结构有三部分组成：油封体、加强骨架和自紧螺旋弹簧。

密封体按照不同部位又分为底部、腰部、刃口和密封唇等。

通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。

因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。

二密封原理由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。

在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。

油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。

因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。

在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。

三作用骨架油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏，通常用于旋转轴，是一种旋转轴唇密封。

1. 防止泥沙、灰尘、水气等自外侵入轴承中；2. 限制轴承中的润滑油漏出。

对油封的要求是尺寸（内径、外径和厚度）应符合规定；3. 要求有适当的弹性，能将轴适当地卡住，起到密封作用；要耐热、耐磨、强度好、耐介质（油或水等），使用寿命长。

骨架油封的作用原理
骨架油封是一种用于轴上的密封装置，其作用是防止机器或设备中的润滑油泄漏，并阻止外部杂质进入。

骨架油封主要由外套圈、内套圈、弹簧、密封唇等部分组成。

其工作原理如下：
1. 外套圈和内套圈之间形成一个密闭环境，阻止润滑油泄漏。

外套圈通常固定在设备上，而内套圈则固定在轴上。

2. 在油封的内套圈上，有一个或多个弹簧。

这些弹簧的压力使内套圈紧密贴合在轴上，形成一个紧密的密封。

3. 油封的内侧有一个叫作密封唇的部分，它与轴接触并旋转。

密封唇要保持一定的摩擦力，以防润滑油泄漏。

4. 骨架油封还可以具有除润滑油密封外的防尘功能。

大量油封内的油脂能够压住密封唇，防止尘埃和其它杂质进入封闭环境。

总结来说，骨架油封的作用原理是通过内外套圈的结构，弹簧的力度和密封唇的摩擦力，在轴与封闭环境之间形成一个有效的密封，防止润滑油泄漏和外部杂质进入。

骨架油封是一种常用的轴封装置，用于在旋转轴和外壳之间提供密封效果，防止液体或润滑油的泄漏和灰尘、污染物的进入。

其密封原理基于以下几个关键要素：
1.结构：骨架油封通常由一个金属骨架和一个弹性密封唇组成。

骨架承受着外部压力，并提供较强的支撑和稳定性，而密封唇则接触轴表面，通过其柔软的材料和弹性来实现密封。

2.摩擦：密封唇与轴表面之间存在着微小的摩擦力。

这种摩擦力可以帮助骨架油封阻挡液体或润滑油的泄漏，并在旋转轴上形成一个润滑膜，减少摩擦和磨损。

3.阻挡：骨架油封的密封唇是弹性的，当轴旋转时，密封唇会与轴表面紧密接触，阻挡外部物质进入密封区域。

4.密封性：骨架油封通过摩擦和阻挡的作用，尽可能地保持轴与外壳之间的密封性，防止液体、润滑油、灰尘、污染物等从密封区域泄漏或进入。

需要注意的是，骨架油封的密封效果受到多种因素的影响，如密封唇材料的选择、润滑油的性质、轴和外壳的精度等。

定期检查和维护骨架油封的状态非常重要，以确保其正常工作并实现有效的密封效果。

骨架油封的装配及注意事项王健一、骨架油封的结构：骨架油封的结构比较简单，一般有三部分组成：油封体、加强骨架和自紧螺旋弹簧。

密封体按照不同部位又分为底部、腰部、刃口和密封唇等。

通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。

因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。

二、密封原理：1．自由状态下，油封唇口内径比轴径小，具有一定的过盈量。

2．安装后，油封刃口的过盈压力和自紧弹簧的收缩力对旋转轴产生一定的径向压力。

3．工作时，油封唇口在径向压力的作用下，形成0．25～0．5mm 宽的密封接触环带。

在润滑油压力的作用下，油液渗人油封刃口与转轴之间形成极薄的一层油膜。

油膜受油液表面张力的作用，在转轴和油封刃口外沿形成一个“新月面”防止油液外溢，起到密封作用。

由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。

在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。

油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。

因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。

在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。

三、造成油封漏油的主要因素油封密封不严是造成漏油的主要因素，当轴出现磨损形成沟槽，即使更换新油封仍不能密封时，是由于油封唇口与轴的接触压力下降，造成安装后油封唇直径与轴径的过盈量太小。

装配方法不当也是造成漏油的重要因素，如密封唇口撕裂、翻卷、自紧弹簧脱落等。

四、油封密封不严而漏油的对策1、掌握和识别伪劣产品的基本知识，选购优质、标准的油封。
