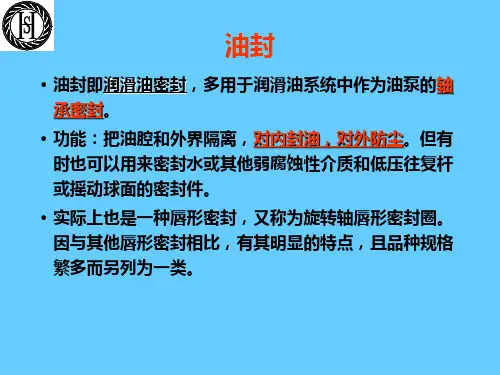

一、什么是油封油封是用于密封机械设备中旋转轴的封油用密封元件，而腔体基本上是静止的（见下图），所以油封又称旋转轴唇形密封圈。
机械的摩擦部分由于在机械运转时有油进入，为防止这些油从机械的间隙中泄漏而使用油封，并且除了油以外还需要防止水与化学药液的泄漏以及尘埃及土砂从外部侵入，这时候也要用到油封油封的密封状态，一是油封外缘和腔体之间为静态密封，同时保证油封外缘在腔体之间的可靠定位。
二是油封密封唇和轴之间的密封状态，当轴旋转时为动态密封，当轴静止时为静态密封。
各种影响因素的综合作用及其相互作用，都对油封的密封性能和使用寿命产生了很大影响。
二、油封的主要用途用于发动机曲轴和凸轮轴的密封小汽车，摩托车和商用车辆等传动系统（如齿轮箱、轮毂、桥轴、差速器）的密封铲车，挖掘机等农业机械和工程机械传动系统的密封工业用齿轮箱的密封液压元件（泵，马达）的密封日用机械洗衣机的密封广泛用于机械工程和设备加工工业三、油封的主要特点油封外部为圆筒形用来保证对腔体的静态密封-采用内包金属骨架的橡胶外缘；采用外露金属骨架的外缘，大多需要抛光和镀敷防腐涂层。
装有弹簧的密封唇保证轴的动态和静态密封的密封可靠性。
经过长期开发研究的结果，油封的密封唇结构提高到极佳的性能，进而提高在更宽的负荷范围内的密封可靠性添加防尘唇，或者在特殊情况下采用的多个防尘唇，可防止外界污染物和灰尘侵入。
四、油封各部位的作用油封主要由密封体、加强骨架和自紧螺旋弹簧等几部分组成。
密封体按照不同部位又分为底部、腰部、刃口和密封唇等。
下图是：带弹簧并附有防尘唇的内包骨架油封各部位主要名称和术语。
金属骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。
通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力，油封外缘使油封在腔体孔内固定的同时，起防止流体从油封外周面与腔体内表面的接触面之间泄漏及侵入的作用。
另外金属骨架是当油封固定在腔体内时，起保持配合力的作用。
密封唇部是柔性弹性体，设计成对机械的震动及密封流体的压力变动的影响下仍可保持稳定的密封作用，并起到保持唇部与轴表面稳定接触状态的作用。
弹簧可提高密封唇向轴的压紧力，起维持此压紧力的作用。
唇端部被制作成斜锲形状，在端部处按压轴表面，起密封流体的作用。
防尘唇是没有与弹簧连接的副唇，起防止尘埃侵入的作用。
五、油封的主要型式油封的各种不同型式，请参见：常用油封结构型式； 常见NOK标准油封型式。
油封的常见型式外径设计内径设计双铁壳(外壳铁壳包内壳) 外壳铁壳 橡胶包覆 橡胶完全包覆 内外橡胶完全包覆 弹簧唇的设计 A B C F M 单唇 S SA SB SC SF SM 有安装 双唇 TTA TB TC TF TM 单唇 VVA VB VC VF VM 没有安装 双唇K KA KB KC KF KM常见骨架油封的剖析示意图油封应用在各行业的型号1)通用机械油缸专用密封件:USH、UPH、USI、UPI、ODI、IDI、OSI、ISI、SPG、LBH、LBI。
2)工程机械专用密封：SPGW、SPG、SPGO、OUHR、OSI、OUY、HBY、HBTS、IUY、IUH、ISI、IDI、USI、DKI、DKBI、DKH、DWI、NCF、ROI、SPNRI、WR、BRT、RYT、DB、TAY、VB、TC。
3)气缸专用密封件：PGY, PNY, GLY, PSD, PDU, PPY, PRY4)汽车油封：TC、TC3、TB、HTC、HTC3、HTC5、HTC9、TCL、SCY、SCJY、VSB、VSB2、HTBW、HSC。
5)液压泵专用高压油封：TCN、TCV。
6)冶金行业专业油封：SB、MOY、MG、MG7、TC、TB、SC、SC5、MO、WT、WTT、YOY、Y、VR、TCN、ZF、OKC3常用油封的结构型式型 式 结构简图 代 号 主要特征 用 途普通单唇形 B 一般用于高、低速旋转轴及往复运动密封矿物油及水等介质。
普通油封，在灰尘和杂质比较少的情况下使用，耐介质压力<0.05MPa 的场合，最高线速度15m/s，往复运动速度<0.1m/s。
普通双唇形FB 除上述S 型油封的使用特征外，还可防尘。
普通油封，带防尘唇可以防尘，耐介质压力<0.05 MPa 的场合，线速度≤15m/s。
无弹簧型BV 无弹簧的单唇型内包骨架式橡胶油封。
一般适用于低速工况下，密封介质为润滑酯。
线速度≤6m/s。
外骨架单唇形W 带弹簧的单唇外露骨架式橡胶油封，腰部细，追随性好，刚性好。
普通油封，在灰尘和杂质较少的情况下使用，耐介质压力<0.05MPa 的场合。
旋转轴线速度≤15m/s 的情况。
外骨架双唇形FW 带副唇的双唇外露骨架式橡胶油封，腰部细，追随性好，刚度高，同轴度好。
普通油封，带防尘唇可以防尘，耐介质压力<0.05 MPa 的场合。
转速≤15m/s。
装配式单唇形Z 由内外骨架装配滚边而成的外骨架油封且有安装精度高、散热快、重负荷特性。
适用于高温、高速条件下的重负工况，介质压力≤0.05MPa，最高线速度≤15m/s。
装配式双唇形FZ 带副唇的装配式外骨架油封，具有防尘性，安装精度高、散热快、重负荷特性。
适用于高温、高速，由尘条件下的重负荷工况，介质压力≤0.05MPa，最高线速度≤15m/s。
单向回流型 右旋SR、 左旋DL 在唇部空气测制有带角度的斜筋，利用流体力学原理，产生单向泵吸作用，具有回流效应。
与轴的旋转方向有关，由于具有回流效应，径向力比普通油封小，减少了磨耗和生热，提高使用寿命，适用于介质压力<0.05MPa 的场合，转速≤20m/s。
耐压型NY 唇部短、腰短粗，具有耐压作用，工作压力≤3MPa。
适用于介质压力≤3MPa 的场合，适用于高压泵的轴端油封，一般情况下PV 值≤8。
旋转轴线速度≤15m/s。
附图：油封外缘的各种设计型式六、油封的密封机理油封的密封机理涉及两个因素，一个是腔体的密封，主要是油封外缘（静态部件）在腔体中的定位；二是密封唇口与旋转轴表面接触的动态密封，这是油封的最重要功能。
附下图：油封密封唇口与旋转轴表面接触区。
油封的外缘为了保证油封在腔体的静态密封和孔内的稳固定位，并且容易装配。
一般为橡胶材质包覆金属骨架，把橡胶弹性体的可靠静态密封能力和金属骨架支持定位的优点结合为一体。
油封的外缘设计有倒角，以便于装配。
另有油封在外缘上设计沟槽可以增加附着力，避免油封后退和歪斜的危险，也加大了压配合公差，可提高油封静态密封的可靠性。
外缘设计为金属外骨架的油封适用于要求在腔体中安装特别牢固和精确的场合，要注意的是当油封座孔内表面糙时应当涂覆密封胶，在密封座处可以使用密封剂。
油封的密封唇接触区的密封机理对油封所起的密封功能具有极其重要的意义，它取决于：密封唇的设计；弹性材料的结构；轴表面的粗糙度等。
密封唇的径向力、密封唇的角度设计和唇尖与弹簧中心的距离设计的综合作用，产生了一种对轴面不对称分布的接触压力：在油侧压力最大并陡升增加；在空气侧压力呈小角度衰减。
在过盈量（密封唇的内径在自由状态、无负荷情况下设计为比轴的直径略小）的配合下，接触压力的这种不对称分布，与旋转轴产生的圆周环形紧箍力的联合作用，导致密封唇接触区的结构特性变形。
这种密封弹性体变形结构是油封试运转时形成的，对密封性能起着决定性作用（因此，油封需要一个试运转的磨合期）。
螺旋线的影响加上轴的旋转，由这种变形构造产生向油侧的泵吸作用。
在此必须提到日本NOK油封公司，1959年他们在世界上率先采用图像处理技术解释油封的密封原理并提出了润滑理论。
大意是油封装入机械装置后，重要特性之一就是唇部摩擦力小，磨损少。
油封密封唇口滑动面的摩擦特性受流体的粘度与滑动速度支配，在这个滑动面上有油膜存在。
油封与轴的相互滑动表面就在这个油膜分离的润滑状态下运动，因此保持摩擦力小，磨损少。
在油封滑动接触面上油的流动是从大气侧流向油侧又从油侧流向大气侧的循环。
滑动面的润滑良好，可防止磨损的进行，由此没有泄漏。
可见，对油封密封唇唇口材料，唇部形状这两个因素进行微妙控制从而影响油封的润滑特性和密封原理，是至关重要的。
七、油封的原材料油封的骨架和弹簧是金属制作，密封唇口等主要部分为橡胶。
油封根据使用环境，可以用不同的橡胶进行生产，以满足密封的性能和要求。
最常用的耐油橡胶是丁腈橡胶，丁腈橡胶为目前油封及O型圈使用最普遍的橡胶之一。
可说是目前用途最广、成本最低的橡胶密封件。
制造油封常用的还有聚丙酸酯橡胶、硅橡胶、氟橡胶和聚四氟乙烯等。
各种橡胶的性能请参见：主要橡胶的种类与特长。
主要橡胶的种类与特长橡胶品种（简写符号） 化学组成 性能特点 主要用途1、天然橡胶（NR） 以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。
弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。
缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。
使用温度范围：约－60℃~＋80℃。
制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。
特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。
2、丁苯橡胶（SBR） 丁二烯和苯乙烯的共聚体。
性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。
缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。
使用温度范围：约－50℃~＋100℃。
主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。
3、顺丁橡胶（BR） 是由丁二烯聚合而成的顺式结构橡胶。
优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。
缺点是强度较低，抗撕裂性差，加工性能与自粘性差。
使用温度范围：约－60℃~＋100℃。
一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。
4、异戊橡胶（IR） 是由异戊二烯单体聚合而成的一种顺式结构橡胶。
化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。
它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。
使用温度范围：约－50℃~＋100℃ 可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。
