CAD中绘制电路图和元器件的基本步骤CAD软件（计算机辅助设计软件）是一种广泛应用于工程领域的工具，它可以帮助工程师和设计师快速、准确地绘制电路图和元器件。
下面将介绍CAD中绘制电路图和元器件的基本步骤。
步骤一：安装CAD软件首先需要在电脑上安装CAD软件。
根据不同的需求和个人喜好选择合适的CAD软件，如AutoCAD Electrical、Solidworks等。
在官方网站下载安装程序，按照提示进行安装。
步骤二：创建新的电路图文件打开CAD软件后，点击“新建”按钮或选择“文件”菜单中的“新建”选项。
在弹出的对话框中选择“电路图”模板，并设置好文件的保存路径。
步骤三：添加电气元器件在电路图文件中，选择“添加元器件”工具，如箭头、方框或雷管图标，不同软件的图标可能有所不同。
点击想要添加的元器件位置，将元器件添加到电路图中。
步骤四：编辑电路元器件双击电路图上的元器件，可以对其进行编辑。
编辑内容包括元器件的标签、引脚连接、数值等。
根据实际需求进行调整。
步骤五：连接电气元器件在电路图中，选择“连接”工具，如直线或箭头图标，不同软件的图标可能有所不同。
按照电路连接的顺序，依次点击需要连接的元器件，CAD软件会自动绘制电路线路。
步骤六：添加电源和地线电路图中必须包含电源和地线。
选择“添加电源”工具，在适当的位置添加一个电源符号，例如“+”或其他标志。
选择“添加地线”工具，在电路图中添加一个接地符号，例如“⏚”或其他标志。
步骤七：标记电气元器件在电路图中标记每个元器件，以便后续的操作和管理。
选择“标记”工具，在每个元器件附近添加一个唯一的标记符号，例如“R1”或其他标志。
CAD软件会自动识别并为元器件添加标记。
步骤八：保存电路图文件在完成电路图的绘制后，点击“保存”按钮或选择“文件”菜单中的“保存”选项，将电路图文件保存到电脑上的合适位置。
可以选择不同的文件格式进行保存，如DWG、DXF等。
通过以上八个步骤，我们可以完成CAD软件中绘制电路图和元器件的基本操作。
如何在CAD中创建零件图在使用CAD软件进行零件设计时，能够熟练掌握创建零件图的技巧非常重要。
本文将介绍如何在CAD中创建零件图，并为您提供一些实用的技巧。
1. 确定零件图的设计要求：在进行零件图设计之前，首先需要明确零件的设计要求。
包括零件的尺寸、形状、材料等信息。
这些信息将指导您在CAD中的设计过程。
2. 打开CAD软件并创建新的图纸：打开CAD软件后，选择"新建"选项并创建一个新的图纸。
可以根据需要选择适当的图纸模板或自定义图纸尺寸。
3. 绘制基本几何图形：根据零件的形状，使用CAD软件的绘图工具绘制出零件的基本几何图形。
例如，如果零件是一个简单的长方体，则可以使用绘制矩形的工具进行绘制。
4. 完善细节和特征：在绘制基本几何图形后，可以使用CAD软件的编辑工具添加更多的细节和特征。
例如，可以添加倒角、圆形凸起等。
这些细节将使零件更加真实和具体。
5. 标注尺寸和注释：绘制完成后，需要使用标注工具在零件图上标注尺寸。
标注应尽量清晰、简洁，并按照相关标准进行。
同时，还可以使用注释工具添加额外的说明和信息。
6. 创建截面及其他视图：在绘制主视图后，还可以创建零件的截面和其他视图。
这些视图能够更全面地展示零件的细节，对于制造和检验都非常有帮助。
7. 添加符号和图例：根据需要，可以在零件图中添加各种符号和图例。
例如，添加材料符号、焊接符号等。
这些符号和图例能够更加清晰地传达零件的相关信息。
8. 检查和修改：完成绘制后，需要仔细检查零件图的各项信息和细节是否正确。
如果发现任何错误或需要修改的地方，应及时进行修正。
9. 保存和输出：在完成绘制和检查后，应将零件图保存到合适的文件夹中，并按需要导出为其他格式，如PDF、JPEG等。
这样可以方便与他人分享和打印。
10. 不断学习和提高：CAD软件是一项复杂的工具，需要长期的学习和使用才能熟练掌握。
建议不断学习新的技巧和功能，参加相关培训和课程，提高自身的设计水平。

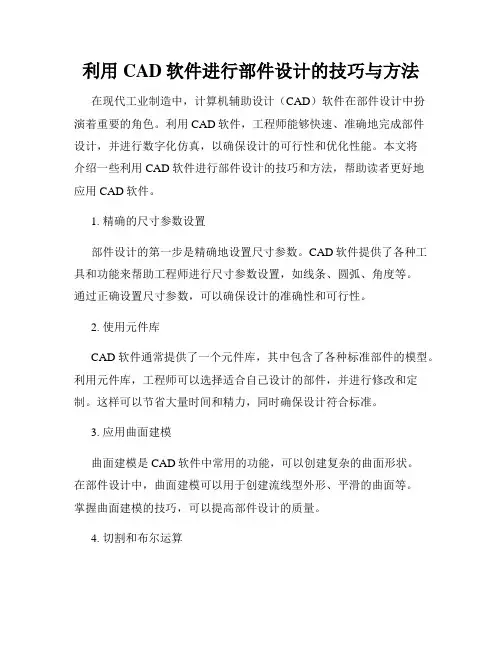

利用CAD软件进行部件设计的技巧与方法在现代工业制造中，计算机辅助设计（CAD）软件在部件设计中扮演着重要的角色。
利用CAD软件，工程师能够快速、准确地完成部件设计，并进行数字化仿真，以确保设计的可行性和优化性能。
本文将介绍一些利用CAD软件进行部件设计的技巧和方法，帮助读者更好地应用CAD软件。
1. 精确的尺寸参数设置部件设计的第一步是精确地设置尺寸参数。
CAD软件提供了各种工具和功能来帮助工程师进行尺寸参数设置，如线条、圆弧、角度等。
通过正确设置尺寸参数，可以确保设计的准确性和可行性。
2. 使用元件库CAD软件通常提供了一个元件库，其中包含了各种标准部件的模型。
利用元件库，工程师可以选择适合自己设计的部件，并进行修改和定制。
这样可以节省大量时间和精力，同时确保设计符合标准。
3. 应用曲面建模曲面建模是CAD软件中常用的功能，可以创建复杂的曲面形状。
在部件设计中，曲面建模可以用于创建流线型外形、平滑的曲面等。
掌握曲面建模的技巧，可以提高部件设计的质量。
4. 切割和布尔运算在部件设计中，切割和布尔运算是常用的操作。
通过切割和布尔运算，可以将一个部件分割成多个部分，或者将多个部分合并成一个整体。
这些操作可以帮助工程师更好地进行部件设计和组装。
5. 实时渲染和仿真CAD软件通常还提供了实时渲染和仿真功能，可以在设计过程中提供视觉反馈和性能评估。
通过实时渲染和仿真，工程师可以更直观地了解部件的外观和性能，从而进行优化和改进。
6. 参考和引用功能CAD软件的参考和引用功能可以帮助工程师在不同设计中进行快速复用和修改。
通过引用已有的部件设计和参数设置，可以提高工作效率和一致性。
7. 文件管理和版本控制CAD软件的文件管理和版本控制功能非常重要，可以帮助工程师更好地管理设计文件和变更记录。
合理使用文件管理和版本控制功能，可以避免设计错误和冲突，并确保设计的可追溯性。
总结起来，利用CAD软件进行部件设计需要掌握一些技巧和方法。
利用CAD进行零件和装配图的自动生成CAD（计算机辅助设计）是一种强大的工具，可用于创建和编辑各种设计图纸。
在制造业中，CAD最常用于制作零件和装配图。
借助CAD软件的自动化功能，设计师可以快速、准确地生成图纸，提高生产效率并减少错误。
在开始制作零件和装配图之前，首先需要了解CAD软件的基本功能和操作方法。
根据具体的CAD软件版本和厂商，操作界面和工具栏的位置可能会有所不同。
但是，核心的功能和流程是相似的。
下面将介绍一种基本的制作零件和装配图的流程。
第一步是创建新的项目文件。
打开CAD软件后，在菜单中选择“文件”>“新建”或点击工具栏上的“新建”按钮。
然后，选择适当的图纸模板和单位。
对于零件图，选择单一的图纸模板；对于装配图，选择具有多个视图的装配模板。
进入项目文件后，可以根据需要进行设置和调整。
接下来是制作零件图。
在CAD软件中，可以使用各种绘图工具和功能来创建零件图。
根据具体的零件形状和尺寸，选择适当的工具进行绘制。
例如，要绘制一个矩形零件，可以使用“直线”工具绘制四个边界线，并使用“尺寸”工具添加尺寸信息。
除了手动绘制零件，CAD软件还提供了自动绘制的功能。
例如，可以使用“偏移”工具创建一个与现有零件相似但稍有差异的新零件。
还可以使用“阵列”工具快速创建多个重复的零件。
通过合理利用这些自动化功能，可以提高绘图的效率。
完成零件图后，接下来是制作装配图。
装配图是将多个零件组合在一起，形成整体的图纸。
在制作装配图时，首先需要在项目文件中导入各个零件图。
然后，使用装配工具将它们逐个组装起来。
CAD软件通常提供了多种装配工具，如插入、旋转、拖拽等，可以根据需要选择和使用。
在装配过程中，可以使用CAD软件提供的对齐和约束功能。
通过选择合适的参考点和约束条件，可以确保各个零件之间的准确对齐。
例如，可以使用“水平约束”确保水平方向的对齐，使用“垂直约束”确保垂直方向的对齐。
这些功能可以帮助设计师快速而准确地完成装配图的制作。
10个提高CAD绘图速度的技巧CAD绘图是设计师和工程师日常工作中的重要一环，高效的CAD 绘图技巧能够提高工作效率，节约时间和精力。
在本文中，将介绍10个提高CAD绘图速度的技巧，帮助读者更快地完成绘图工作，提高工作效率。
技巧1：使用快捷键CAD软件常常提供大量的快捷键，通过学习和使用快捷键，可以大大提高绘图效率。
熟悉常用的绘图工具和命令的快捷键，能够让您的操作更加流畅，节约大量的操作时间。
技巧2：利用图层和图块合理的使用图层和图块可以大大简化绘图过程。
通过将绘图元素按照层次和功能进行分类管理，不仅可以使绘图更加清晰和易于编辑，还可以避免不必要的重复工作。
技巧3：使用构造线和点在绘图过程中，构造线和点可以帮助我们更准确地确定绘图元素的位置和尺寸。
通过正确应用构造线和点，可以使图纸的绘制更加精确和有效。
技巧4：使用快速选择功能CAD软件通常提供了快速选择功能，可以帮助我们快速选择需要编辑或修改的对象。
熟练掌握快速选择功能，可以大大节省我们查找和选择对象的时间。
技巧5：使用自定义工具栏和菜单CAD软件通常支持自定义工具栏和菜单，通过将常用的绘图工具和命令添加到自定义的工具栏和菜单中，可以大大简化我们的操作流程，提高工作效率。
技巧6：使用图库和模板图库和模板可以帮助我们快速创建常用的绘图元素和图纸格式。
通过预先准备好的图库和模板，我们可以迅速绘制出符合规范要求的图纸，节约大量的制图时间。
技巧7：使用快速修剪和延伸功能CAD软件通常提供了快速修剪和延伸功能，可以帮助我们迅速地修剪或延伸绘图元素。
掌握这些功能，可以大大简化我们的修图过程。
技巧8：使用复制和阵列功能复制和阵列功能是CAD绘图中常用的操作，通过正确应用这些功能，我们可以快速地复制和排列绘图元素，提高绘图效率。
技巧9：使用图形捕捉和约束功能图形捕捉和约束功能可以帮助我们更准确地绘制各种图形元素。
熟练掌握这些功能，可以大大简化我们的绘图过程，提高绘图的精度和效率。
计算机制图——autocad》模块四绘制机械零件图xx年xx月xx日•绘制机械零件图的基础知识•绘制机械零件图的准备工作•绘制机械零件图的详细步骤•绘制机械零件图的修改和完善目•绘制机械零件图的技巧和方法•绘制机械零件图的应用实例录01绘制机械零件图的基础知识机械零件图是指用正投影法将机械零件的结构、形状、尺寸等信息以图形的形式表达出来，是制造和检验机械零件的主要依据。
机械零件图定义机械零件图是机械设计和制造过程中必不可少的重要文档，它为制造工人提供了明确、直观的制造依据，是保证产品质量和生产效率的关键。
机械零件图的作用机械零件图的基本概念和作用准备工作了解制图基本知识，如投影基础、公差与配合等；熟悉所使用的绘图软件，如AutoCAD等；准备好绘图工具，如电脑、绘图板、打印机等。
仔细分析零件的结构特点、功用及材料等，以便确定绘图方案和选用适当的表达方法。
根据分析结果，利用绘图软件绘制出机械零件的图形。
在绘制过程中，需要注意图形比例的选择、图形的精度和清晰度等方面的细节。
在机械零件图中，必须标注出各个结构的尺寸，以确保制造的准确性和一致性。
需要注意尺寸标注的规范性和清晰度。
在机械零件图中，需要添加一些技术要求，如表面粗糙度、形位公差等，以确保零件的质量和性能。
机械零件图的绘制步骤和注意事项分析零件标注尺寸添加技术要求绘制图形合理性绘制机械零件图时，需要遵循合理的绘图原则和方法，确保图形的准确性和清晰度。
同时，需要合理地选择绘图比例、视图布局和标注方式等。
美观性机械零件图虽然不是艺术品，但也需要具备一定的美观性。
图形应该线条清晰、色彩分明、字体规范、标注整洁，使人在阅读时不感到过于繁琐和疲劳。
机械零件图的合理性和美观性02绘制机械零件图的准备工作根据个人电脑系统和配置选择相应版本的AutoCAD软件，不同版本功能和操作界面略有差异；确保AutoCAD软件运行环境满足机械零件图的绘制要求，如内存、处理器速度等。

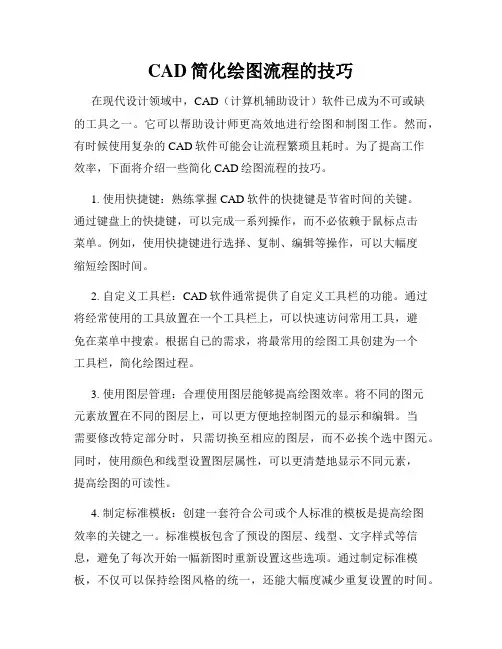

CAD简化绘图流程的技巧在现代设计领域中，CAD（计算机辅助设计）软件已成为不可或缺的工具之一。
它可以帮助设计师更高效地进行绘图和制图工作。
然而，有时候使用复杂的CAD软件可能会让流程繁琐且耗时。
为了提高工作效率，下面将介绍一些简化CAD绘图流程的技巧。
1. 使用快捷键：熟练掌握CAD软件的快捷键是节省时间的关键。
通过键盘上的快捷键，可以完成一系列操作，而不必依赖于鼠标点击菜单。
例如，使用快捷键进行选择、复制、编辑等操作，可以大幅度缩短绘图时间。
2. 自定义工具栏：CAD软件通常提供了自定义工具栏的功能。
通过将经常使用的工具放置在一个工具栏上，可以快速访问常用工具，避免在菜单中搜索。
根据自己的需求，将最常用的绘图工具创建为一个工具栏，简化绘图过程。
3. 使用图层管理：合理使用图层能够提高绘图效率。
将不同的图元元素放置在不同的图层上，可以更方便地控制图元的显示和编辑。
当需要修改特定部分时，只需切换至相应的图层，而不必挨个选中图元。
同时，使用颜色和线型设置图层属性，可以更清楚地显示不同元素，提高绘图的可读性。
4. 制定标准模板：创建一套符合公司或个人标准的模板是提高绘图效率的关键之一。
标准模板包含了预设的图层、线型、文字样式等信息，避免了每次开始一幅新图时重新设置这些选项。
通过制定标准模板，不仅可以保持绘图风格的统一，还能大幅度减少重复设置的时间。
5. 使用块或组：在CAD软件中，块或组是将多个图元元素合并为一个整体的方式。
通过将常用的图元组合为块或组，可以实现多个图元的快速复制和编辑。
例如，如果需要在多个位置放置同样的图元，可以仅复制一个块或组，而不必逐个复制每个图元。
6. 利用图纸空间与模型空间：CAD软件通常提供了图纸空间和模型空间的分离功能。
在模型空间中进行设计和绘制，在图纸空间中设置布局和打印参数。
通过正确使用这两个空间，可以更好地管理绘图内容和设计图纸，提高绘图效率。
7. 快速绘制命令：CAD软件提供了一些快速绘制命令，如多段线、矩形、圆等。
CAD绘制机械装配图的详细步骤机械装配图在机械设计中起着至关重要的作用，它将每个零部件之间的关系以及它们在装配中的位置直观地呈现出来。
CAD（计算机辅助设计）软件使得创建机械装配图变得更加容易和高效。
下面将详细介绍CAD软件中绘制机械装配图的步骤。
步骤一：创建一个新的装配图文件首先，打开CAD软件并创建一个新的文件。
选择适合项目需要的单位（例如毫米或英寸）和图纸尺寸。
在新的文件中，你可以看到一个空白的绘图区域。
步骤二：导入零部件模型接下来，将之前创建好的零部件模型导入到装配图中。
在CAD软件的工具栏中找到“导入”或“插入”功能。
通过浏览文件夹选择所需的零部件模型文件，并将其导入到绘图区域。
步骤三：定位零部件在导入零部件模型后，将它们逐个放置到装配图中的正确位置。
通过选择和拖动零部件，可以调整它们的位置和方向。
在调整零部件位置时，可以使用CAD软件提供的吸附功能，以确保其对齐和定位。
步骤四：添加约束关系一旦所有零部件都被放置到正确的位置上，接下来需要添加约束关系以确保装配图的准确性。
在CAD软件中，约束关系用于控制零部件之间的相对位置和运动。
通过选择零部件之间的边缘或点，并应用约束命令，可以实现零部件之间的约束关系。
常见的约束关系包括平行、垂直、水平、对称、共线等。
根据零部件之间的需求和装配设计要求，选择适当的约束关系进行应用。
步骤五：添加零部件关系除了约束关系外，还需要添加零部件之间的关系以确保装配图的完整性。
例如，当一个零部件依赖于另一个零部件时，需要建立适当的关系。
在CAD软件中，可以使用插入关系或组件关系工具来创建这些关系。
步骤六：创建装配体当所有零部件都被正确放置并建立了约束和关系后，下一步是将它们组成一个整体，即创建装配体。
在CAD软件中，可以使用组合或装配功能来实现这一点。
通过选择所有的零部件并应用组合或装配命令，可以将它们合并为一个装配体。
这样，整个装配体就可以一起移动、旋转或进行其他操作，以模拟机械装配的效果。
CAD绘图技巧与注意事项CAD（计算机辅助设计）软件是一种广泛应用于工程设计领域的工具，它提供了许多强大的功能和工具，使得绘图和设计过程更加高效和准确。
在这篇文章中，我将分享一些CAD绘图的技巧和注意事项，以帮助初学者更好地使用该软件。
第一项技巧是学习使用快捷键。
CAD软件通常提供了大量的快捷键，可以帮助我们快速完成各种操作。
例如，按下"Ctrl + C"可以复制选中的对象，按下"Ctrl + V"可以粘贴已复制的对象。
熟练掌握这些快捷键可以大大提高绘图的效率。
第二项技巧是了解和使用图层。
图层可以用来分类和管理绘图中的不同元素。
例如，可以将墙体、家具和装饰等元素分别放在不同的图层中，方便修改和控制显示。
通过使用图层，我们可以更清晰地组织绘图，并轻松地将某些元素隐藏或显示出来。
第三项技巧是合理使用命名规范。
在绘图过程中，给对象和图层起一个有意义的名称是十分重要的。
这样做可以帮助我们更好地管理和修改绘图。
例如，对于一个窗户对象，我们可以将其命名为"W_Window"，其中"W"代表窗户。
这样，当我们需要修改窗户的属性或者快速定位它时，就可以轻松找到相应的对象。
除了以上的技巧，还有一些事项需要注意。
首先，确保使用正确的单位。
在CAD软件中，我们可以选择使用不同的单位来绘制图形，如毫米、厘米、英寸等。
在开始绘图之前，要先确认和设置正确的单位，以免在后续操作中出现误差。
其次，保持绘图的准确性。
CAD软件提供了许多工具来帮助我们绘制精确的图形，如吸附点、捕捉点和检查命令等。
在绘制图形时，要尽可能使用这些功能来确保绘图的准确性和一致性。
此外，备份文件也是很重要的一点。
在绘图过程中，我们应定期保存绘图文件，并创建备份。
这样，即使出现了意外情况，如电脑崩溃或软件故障，我们也能够恢复到之前的工作进度，避免时间和努力的损失。
最后，学会寻求帮助。
AutoCAD绘图技巧与快速操作指南AutoCAD是一款广泛应用于建筑、工程和制图行业的CAD软件，具有强大的绘图和设计功能。
为了提高绘图效率和准确性，以下是一些AutoCAD绘图技巧和快速操作指南，帮助您更加高效地使用这个软件。
一、利用快捷键和命令1. 快捷键熟练掌握AutoCAD的快捷键可以大大提高操作效率。
例如，Ctrl+C和Ctrl+V可以分别用于复制和粘贴选中的对象，Ctrl+Z可以撤销最近的操作，Ctrl+A可以选择所有对象，Ctrl+S可以保存绘图。
更多常用的快捷键可以通过AutoCAD的帮助文档进行查询。
2. 命令AutoCAD提供了丰富的命令，通过输入命令名称或者快捷键来快速执行相应的操作。
例如，线条命令可以通过输入“line”来启动，然后按照提示逐步绘制直线。
掌握一些常用的命令，可以大大提高绘图速度和准确性。
二、合理设置绘图参数1. 单位设置在开始绘图之前，建议先设置好绘图的单位。
可以通过输入命令“units”来打开单位设置对话框，根据需要选择合适的单位，如毫米、厘米或英尺。
设置好单位后，绘图时就可以按照实际尺寸进行操作，避免后续出现尺寸不准确的问题。
2. 图层管理图层是AutoCAD中非常重要的概念，可以用于对绘图中的各个元素进行分组管理和控制显示。
合理使用图层可以使绘图更加清晰和易于编辑。
可以通过命令“layer”来管理图层，并设置不同图层的颜色、线型和线宽等属性。
三、利用实体和编辑工具1. 绘制线条直线是绘图中最基本的元素之一。
可以使用线条命令或直接输入坐标点来绘制直线。
如果需要绘制平行线或垂直线，可以使用相应的约束条件或构造线工具。
2. 创建多边形AutoCAD提供了多边形命令用于绘制正多边形或不规则多边形。
可以通过指定中心点和半径、指定边数或指定各个顶点来创建多边形。
多边形功能可以应用于绘制建筑物外立面或机械零件的边界。
3. 编辑对象AutoCAD提供了多种编辑对象的工具，例如移动、复制、旋转和缩放等。
CA D快速绘制零件图的方法和技巧徐亚娥(西安铁路职业技术学院机电工程系,陕西西安710014)摘 要:为快速正确地绘制零件图,设计出合格的图样,熟练地应用计算机绘图CAD软件是十分必要的。
本文以法兰盘零件图为例,描述了CAD绘制零件图的方法与技巧,同时描述了符合国标规定的样板图的设置方法以及块在绘制零件图时的应用。
在实际生产中,应用计算机绘图软件CAD能大大提高零件的设计效率和设计效果,因此掌握正确的方法与技巧是十分必要的。
关键词:CAD;绘图;设置;零件图;块中图分类号:T P302 文献标志码:AThe Methods and Skills of Part Drawing Rapidly by the C ADXU Y a e(Xi an R ailway Vo cat ional&T echnical Inst itute,Xi an710014,China) Abstract:In o rder to draw shapes of parts dr aft rapidly and accur ately fo r desig ning the qualified pattern,it is necessary that using co mputer g r aphics softw are CA D skillfully.T he paper too k F lang e P arts draft fo r example,described the meth o ds and techniques o f Par ts Draft in CA D,meanwhile depicted the mo del g raph settings metho ds w hich confor med t o N a t ional Standa rds and the application of Blo ck w hen dr awing par ts.In the actual pro ductio n,the designing efficiency and eff ects of Par ts can be g reatly improv ed by the application o f co mputer g raphics so ftw are CA D.It is necessar y to mast er co r r ect met ho ds and cert ain skills.Key words:CA D,Draw ing,Set,P arts draft,Block零件图是指导零件的制造与加工的图样。
加工出合格的零件是生产出合格的机器和部件的基础。
掌握零件图绘制方法是机械产品设计中一项十分重要的工作,是工程技术人员进行机械设计的基本功。
在零件图中,要清晰地表达出零件的内、外形状和结构,标注出零件的全部尺寸,此外,为保证零件的精度和使用性能,零件图中还要标注技术要求。
在零件图中还要用标题栏写出零件的名称、数量、比例、图号以及设计、制图、校核人员等。
如图1所示的法兰盘零件图。
CA D软件中提供了一套完整的图形绘制与编辑命令,尺寸与技术要求标注命令,使得其绘制、编辑零件图更为方便、灵活、准确快速。
使用CAD绘制零件图时,应遵循国家制图标准有关规定。
下面以图1所示的法兰盘零件图为例,探讨CAD快速准确绘制零件图的技巧。
图1 法兰盘零件图[5]孟晓明.制造业电子商务与ERP、网络化制造系统给的集成研究[J].中国管理信息化(综合版),2007(12):4.[6]贾晨辉,张浩,陆剑锋,等.基于数字化工厂的制造业信息化集成平台[J].管理技术,2006(7).[7]时凤改,周炳海,奚立峰,等.基于Web Serv ices的DN C/ PDM系统集成设计与实现[J].工业工程与管理,2006(5): 103 104.[8]陈建强.基于PL M与ER P的信息化集成[J].贵州工业大学学报,2004(10):64 65.作者简介:沈克(1975 ),女,工程师,主要从事网络及信息化管理工作。
收稿日期:2010年8月8日责任编辑 王亚昆1 样板图的建立为避免每次绘图之前进行绘图环境的设置做重复工作,要提前设置一样板图,样板图中包括图幅、绘图单位、边框、图层、字体和尺寸样式等。
将设置的样图保存,在每次画图时调用,能大大提高绘图速度。
下面以制作A3样板图为例,介绍符合机械制图国家标准的样板图的制作方法。
1 1 图幅、图层的设置根据国标规定,图纸幅面有5种规格(A0、A1、A2、A3、A4),在绘图前,首先应根据出图要求设置好图幅,如使用A3号图纸,执行下栏菜单:格式#图形界限#左下角(0,0)#右上角(420,297),再执行命令:视图#缩放#全部,即把左下角到右上角的绘图范围全部显示出来。
根据国标规定,零件图中的图线有多种线型,如虚线、粗实线、细实线和细点画线等,线型的粗细也有规定,对图形中有文字说明的技术要求,还要标注尺寸,因此绘图时,首先要设定图层。
在AutoCAD 里可利用图层命令将一张图样分成若干层。
一个图层只能画一种线型和赋予一种线型,所以要画多种线型就要设多个图层,需要哪种线,哪一层设为当前图层,当某一层的线宽不满意时,直接在图层中修改,为绘图提供了极大的方便。
另外还可根据需要设置图层的开关、锁定与解锁,为图样的观察提供了极大的方便。
图层的设置方法为执行下栏菜单:格式#图层#新建#确定图层名,设置各图层的线型、线宽、颜色。
将各图层设置为不同颜色,以便绘图时方便区分,表1为绘制零件时设置的图层。
表1 绘制零件时的图层设置图层名用途线型线宽颜色粗实线可见轮廓线Continuous 0 5黑细实线剖面线、尺寸线Continuous0 25蓝虚线不可见轮廓线dash ed 0 25紫细点画线中心线、轴线Center 0 25红字体层文字注写Continuous0 25绿1 2 设置绘图单位和精度执行下拉菜单:格式#单位#打开图形单位对话框,进行各选项的设置,如图2所示。
1 3 样式设置零件图中有文字说明的汉字和标尺寸的数字,国家标准对机械图样中的汉字规定采用长仿宋体,因此要设置出符合GB 要求的字体。
在AutoCAD 中相应的字体文件为g bcbig.shx 。
字体样式设置方法为执行下拉菜单,格式#文字样式(出现∃文字样式%对话框,如图3所示)#点击新建(在∃新建文图2 设置绘图单位和精度对话框字样式%对话框的样式名内输入字体名称∃长仿宋体汉字%,如图4所示)#确定。
返回∃文字样式%对话框,在∃文字样式%对话框中选择∃使用大字体%复选框,在∃大字体%下拉列表中选择字体为gbcbig.shx 样式,完成字体样式的设置。
字体示例如图5所示。
图5 机械图样中的汉字字体示例数字和字母在图样上一般采用斜体字,Auto CAD 中相应的字体文件为gbceitc.shx,用同样的方法可设定。
在零件图中尺寸标注的格式和外观要符合国家标准。
例角度的标注GB 要求角度的数字一律写成水平方向,如图6所示。
用户可以在尺寸数字样式的基础上,用下面的方法创建适用于角度标注的子样式。
执行下栏菜单:标注#标注样式(出现标注样式管路器)#新建#出现创建新标注样式对话框,在∃用于%下拉列表框中选择∃角度标注%选项,单击∃继续%打开∃新建标注样式对话框%,在∃文字%选项卡的∃文字对齐%设置区中,设置文字的对齐为∃水平%。
图6 角度的标注根据各种不同的标注需要,样板图中可以设置不同的标注尺寸样式,设置样式的方法是执行下拉菜单:标注#样式#新建(给定新样式名)#继续#在新建标注样式对话框中,对各选项线、符号与箭头、文字、主单位等进行设置。
1 4 绘制图框和标题栏按照国标规定绘制A3图幅的边框线及标题栏。
对于A3图幅,图纸左边留25m m,其余三边留5m m,将粗实线层设为当前层。
用绘制直线的方法或用矩形命令完成。
标题栏在图框的右下角,此时可指定图框的右下角为新坐标原点,用直线命令绘制标题栏或用偏移直线的方法完成。
1 5 保存样板图以上设置完成后,执行下拉菜单:文件#另存为#(在对话框中,选择文件类型为A utoCAD 图形样板 .dw t,文件名∃A3图纸%)#保存(弹出样板选项对话框)#确定。
此时一个标准的A3幅面的样板文件便创建完成了。
用相同的方法可设置其他图幅即:A0、A1、A2、A4的样板图。
2 绘图及编辑命令的灵活应用绘制法兰盘零件图时,可直接调用A3样板图,此时图幅的边框线,标题栏都有了,图层、字体、尺寸样式都设定好了,可直接作图。
法兰盘属于轮盘类零件,主要结构由多个同轴回转体组成,在其端面有均布孔,均布螺孔,零件图采用主视图(采用全剖视)和左视图表达。
绘图时不仅要熟悉各种绘图、编辑命令,还需要有一定的绘图技巧,使绘图过程变的更加简单、方便,操作过程变得轻松自如。
法兰盘的绘图步骤如图7所示。
第1步:将粗实线置为当前,在主视图中,画1条水平线和1条垂直线,将点画线置为当前,在左视图中,画1条水平线,1条垂直线,1条45&线及 104圆,如图7a 所示。
第2步:将粗实线置为当前,将主视图中水平线和垂直线按尺寸分别做上下左右偏移,画出左视图中 140、 64、 303个粗实线圆,及 20圆和M 20螺纹孔,注意画螺纹孔的大径圆时,将细实线置为当前,并按规定只画3/4圈,如图7b 所示。
第3步:在主视图中执行修剪操作,在左视图中将 20圆做环形阵列4个,将M 20螺纹孔作环形阵列2个,如图7c 所示。
第4步:在粗实线层上,在主视图中画出倒角,在左视图中画出倒角圆,将细实线设为当前层,完成主视图的图案填充,按国标规定剖面线为45&细实线,选择∃图案%为AN SI31,并用特性匹配的方法将主视图中的中心线改为点画线,如图7d所示。
图7 法兰盘零件图绘制步骤第5步:标注尺寸,尺寸标注样式在样图中已设好,可直接标注,填写标题栏。
3 利用对象捕捉精确绘图在CAD 绘图中,要随时定点的位置来作图,利用系统提供的对象捕捉功能捕捉图形对象上的某些特征点,从而快速、精确地绘制图形。
对象捕捉的设置方法为执行下拉菜单:工具#草图设置#在对象捕捉选项卡下,启用对象捕捉,在对象捕捉模式下选中相应复选框(端点、中点、交点等)。
利用对象捕捉功能可增强绘图的准确性,提高绘图速度。
法兰盘零件图在画 20圆和M 20螺纹孔时为准确定位圆心的位置,必须捕捉交点。
4 图块的使用在零件图中常需要标注表面结构,由于零件各表面的要求不同,表面结构的数值也不同,如表面结构的数值由块的属性来定义,利用属性的数值可以改变的特性进行标注能避免大量的重复工作并可以大大提高标注速度。
