五大核心工具关系图!

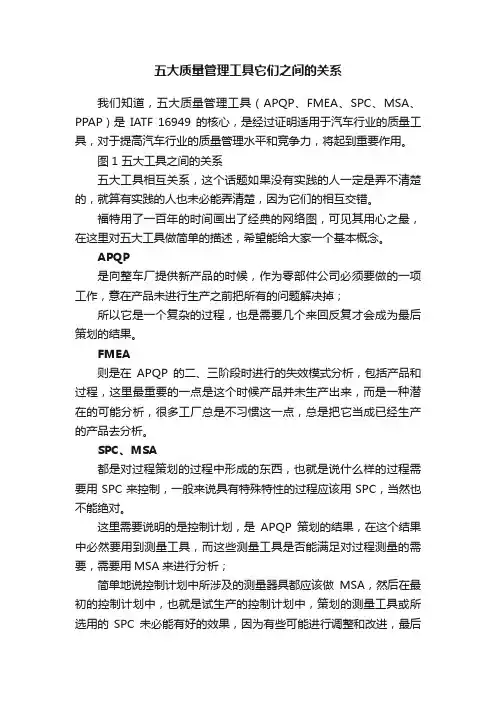

五大质量管理工具它们之间的关系我们知道，五大质量管理工具（APQP、FMEA、SPC、MSA、PPAP）是IATF 16949的核心，是经过证明适用于汽车行业的质量工具，对于提高汽车行业的质量管理水平和竞争力，将起到重要作用。

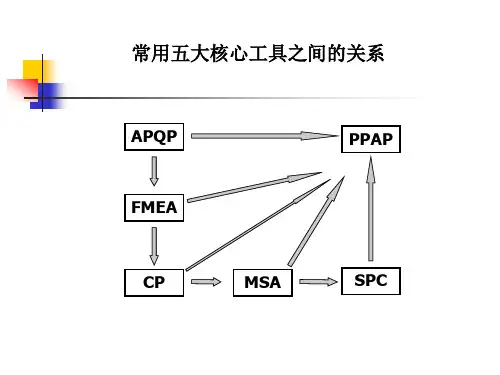

图1 五大工具之间的关系五大工具相互关系，这个话题如果没有实践的人一定是弄不清楚的，就算有实践的人也未必能弄清楚，因为它们的相互交错。

福特用了一百年的时间画出了经典的网络图，可见其用心之最，在这里对五大工具做简单的描述，希望能给大家一个基本概念。

APQP是向整车厂提供新产品的时候，作为零部件公司必须要做的一项工作，意在产品未进行生产之前把所有的问题解决掉；所以它是一个复杂的过程，也是需要几个来回反复才会成为最后策划的结果。

FMEA则是在APQP的二、三阶段时进行的失效模式分析，包括产品和过程，这里最重要的一点是这个时候产品并未生产出来，而是一种潜在的可能分析，很多工厂总是不习惯这一点，总是把它当成已经生产的产品去分析。

SPC、MSA都是对过程策划的过程中形成的东西，也就是说什么样的过程需要用SPC来控制，一般来说具有特殊特性的过程应该用SPC，当然也不能绝对。

这里需要说明的是控制计划，是APQP策划的结果，在这个结果中必然要用到测量工具，而这些测量工具是否能满足对过程测量的需要，需要用MSA来进行分析；简单地说控制计划中所涉及的测量器具都应该做MSA，然后在最初的控制计划中，也就是试生产的控制计划中，策划的测量工具或所选用的SPC未必能有好的效果，因为有些可能进行调整和改进，最后形成正式生产的控制计划。

而正式生产的控制计划中的SPC和MSA应该是满足批量生产的需要。

MSA简单，就是校对量、检具。

不要把任何一切看得很复杂。

SPC也很简单，就是管制住某几个重要参数，监督它们生产的稳定。

若发现有重大波动，则立即采取措施，纠正工艺或生产流程。

PPAP是生产件批准程序，只是整个APQP中的一个环节，通常居于APQP计划的后半段，一般来讲是APQP计划的核心。

干货| IATF16949五大核心工具介绍IATF 16949是汽车行业的质量管理体系标准，要求制造商采用一系列工具来实现质量管理和持续改进。

下文简单介绍IATF 16949中的5大工具是什么、工具的基本流程、那些人使用以及如何使用。

一、是什么测量系统分析（MSA）：MSA是一种评估测量系统能力的工具。

通过确定测量系统的误差、重复性和稳定性等指标，可以确保制造商能够准确地检测产品或过程中的变化和缺陷。

通常由测量工程师、技术员等人员使用。

在使用MSA时，需要注意测量系统的稳定性和精度，以确保测量结果的准确性。

过程流程图（PPAP）：PPAP是一种管理过程变化和改进的工具。

通过收集并记录过程数据，制造商可以分析过程中的弱点并采取措施来改进过程。

通常由供应商质量工程师、采购工程师、供应商质量管理等人员使用。

在使用PPAP时，需要注意收集和审核相关文件和数据的完整性和准确性，以确保制造商已满足生产和质量标准的要求。

先进的产品质量计划 APQP）：APQP是一种从设计阶段开始，将质量纳入产品开发的过程管理工具。

制造商可以通过APQP来确保产品在开发过程中遵循规定的质量标准和流程。

通常由项目经理、工程师、质量工程师等人员使用。

在使用APQP时，需要注意计划的完整性和准确性，以及在项目管理、设计开发、供应链管理、质量计划、生产计划等方面的合理性和可操作性。

故障模式和影响分析（FMEA）：FMEA是一种评估可能的故障和其对产品或过程的影响的工具。

通过FMEA，制造商可以预测和减少潜在的故障，并提高产品的可靠性。

通常由质量工程师、工程师、设计师、供应商等人员使用。

在使用FMEA时，需要注意完整性和准确性，即对可能出现的故障进行充分的分析和评估，以确保产品的可靠性和安全性。

统计过程控制（SPC）：SPC是一种在制造过程中监控产品质量的工具。

通过对过程进行实时监控，制造商可以检测和纠正生产过程中的缺陷，并避免不必要的浪费和损失。

IATF16949学习-五大核心工具间的关系
五大工具的定义
五大核心工具之间的关系
五大核心工具和IATF 16949的关系
一句话解读：
APQP：就像我们人体的骨架，支撑和串联起所有核心工具的运作。

其它的核心工具在这个结构性方法的支撑下，在不同阶段，起着不同的作用。

APQP：组织将顾客的需求从概念变成实物产品的结构化过程。

FMEA: (非常重要）
DFMEA:在开始着手进行产品设计前先要进行DFMEA的分析，这样才能确保提前识别产品设计的风险以及产品设计控制的风险，并基于对风险的分析和评价，决定设计及设计控制的措施。

PFMEA:在工艺过程开发之前要先进行PFMEA的分析，识别过程的风险，并基于风险分析及评价的结果决定过程控制措施。

我们很多预防性的控制方法（防错设计）其实都可以从FMEA中找到来源。

FMEA是典型的基于风险思维的预防性质量控制工具，如果我们等到设计开发完成之后再去补做，那就完全失去其意义了。

FMEA的开发也为后续的SPC和MSA提供了重要的输入。

FMEA能够帮助我们识别产品及过程的特殊特性（特殊特性是个及其重要的概念，通常FMEA中高严重度的特性都属于特殊特性）。

SPC和MSA的实施是需要有一定数量的产品样本的.
在这个阶段，由于生产过程还不稳定，我们需要进行初始过程能力的分析，到了量产阶段我们还要持续的监控和维持过程能力（这就
会应用到SPC中所谓的分析用控制图和控制用控制图）。
