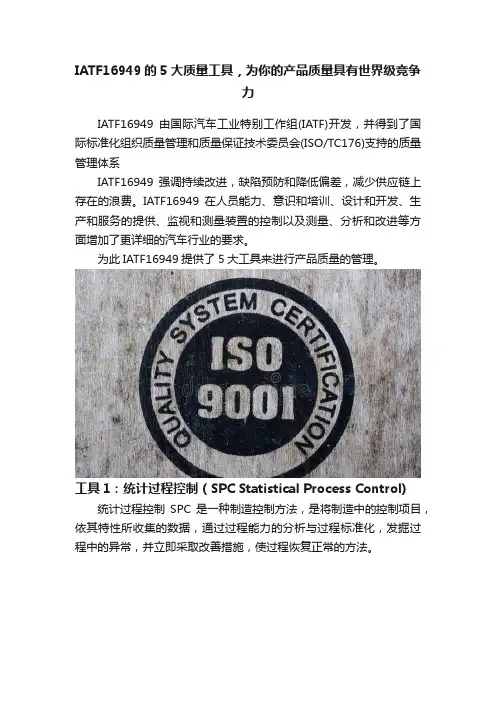

IATF16949的5大质量工具，为你的产品质量具有世界级竞争力IATF16949由国际汽车工业特别工作组(IATF)开发，并得到了国际标准化组织质量管理和质量保证技术委员会(ISO/TC176)支持的质量管理体系IATF16949强调持续改进，缺陷预防和降低偏差，减少供应链上存在的浪费。
IATF16949在人员能力、意识和培训、设计和开发、生产和服务的提供、监视和测量装置的控制以及测量、分析和改进等方面增加了更详细的汽车行业的要求。
为此IATF16949提供了5大工具来进行产品质量的管理。
工具1：统计过程控制（SPC Statistical Process Control) 统计过程控制SPC是一种制造控制方法，是将制造中的控制项目，依其特性所收集的数据，通过过程能力的分析与过程标准化，发掘过程中的异常，并立即采取改善措施，使过程恢复正常的方法。
工具2：测量系统分析(MSA Measurement Systems Analysis)测量系统分析（MSA）是对每个零件能够重复读数的测量系统进行分析，评定测量系统的质量，判断测量系统产生的数据可接受性。
通过统计分析的手段，对构成测量系统的各个影响因子进行统计变差分析和研究以得到测量系统是否准确可靠的结论。
工具3：潜在的失效模式和后果分析（FMEA Failure Mode And Effects Analysis）FMEA是在产品设计阶段和过程设计阶段，对构成产品的子系统、零件，对构成过程的各个工序逐一进行分析，找出所有潜在的失效模式，并分析其可能的后果，从而预先采取必要的措施，以提高产品的质量和可靠性的一种系统化的活动。
其目的是发现、评价产品/过程中潜在的失效及其后果；找到能够避免或减少潜在失效发生的措施并不断地完善。
工具4：产品质量先期策划（ APQP Advanced Product Quality Planning）产品质量策划定义成一种用来确定和制定确保某产品使顾客满意所需步骤的结构化方法。

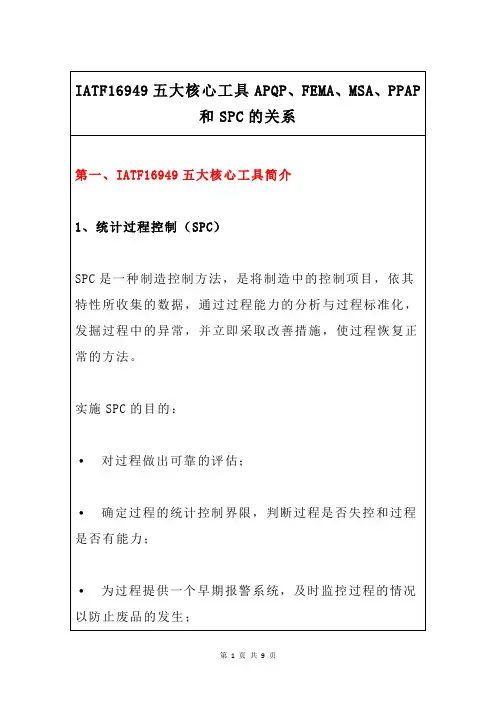

01 / IATF16949五大核心工具简介1 . 统计过程控制（SPC）SPC是一种制造控制方法，是将制造中的控制项目，依其特性所收集的数据，通过过程能力的分析与过程标准化，发掘过程中的异常，并立即采取改善措施，使过程恢复正常的方法。
实施SPC的目的：对过程做出可靠的评估；确定过程的统计控制界限，判断过程是否失控和过程是否有能力；为过程提供一个早期报警系统，及时监控过程的情况以防止废品的发生；减少对常规检验的依赖性，定时的观察以及系统的测量方法替代了大量的检测和验证工作.测量系统分析（MSA）是对每个零件能够重复读数的测量系统进行分析，评定测量系统的质量，判断测量系统产生的数据可接受性。
实施MSA的目的：了解测量过程，确定在测量过程中的误差总量，及评估用于生产和过程控制中的测量系统的充分性。
MSA促进了解和改进（减少变差）。
在日常生产中，我们经常根据获得的过程加工部件的测量数据去分析过程的状态、过程的能力和监控过程的变化；那么，怎么确保分析的结果是正确的呢？我们必须从两方面来保证：（1）是确保测量数据的准确性/质量，使用测量系统分析（MSA）方法对获得测量数据的测量系统进行评估；（2）是确保使用了合适的数据分析方法，如使用SPC工具、试验设计、方差分析、回归分析等。
MSA使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要成分。
3 . 失效模式和效果分析（FMEA）潜在的失效模式和后果分析（FMEA）作为一种策划用作预防措施工具，其目的是发现、评价产品/过程中潜在的失效及其后果；找到能够避免或减少潜在失效发生的措施并不断地完善。
实施FMEA的目的：能够容易、低成本地对产品或过程进行修改，从而减轻事后修改的危机，找到能够避免或减少这些潜在失效发生的措施。
4 . 产品质量先期策划（APQP）APQP是用来确定和制定确保产品满足顾客要求所需步骤的结构化方法。

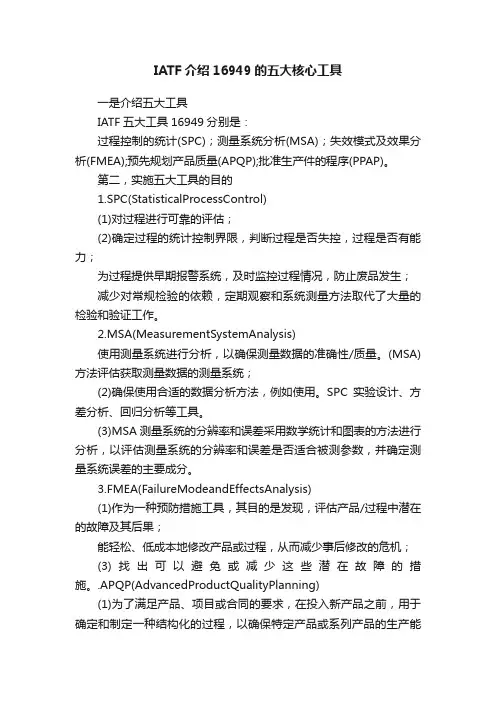

IATF介绍16949的五大核心工具一是介绍五大工具IATF五大工具16949分别是：过程控制的统计(SPC)；测量系统分析(MSA)；失效模式及效果分析(FMEA);预先规划产品质量(APQP);批准生产件的程序(PPAP)。
第二，实施五大工具的目的1.SPC(StatisticalProcessControl)(1)对过程进行可靠的评估；(2)确定过程的统计控制界限，判断过程是否失控，过程是否有能力；为过程提供早期报警系统，及时监控过程情况，防止废品发生；减少对常规检验的依赖，定期观察和系统测量方法取代了大量的检验和验证工作。
2.MSA(MeasurementSystemAnalysis)使用测量系统进行分析，以确保测量数据的准确性/质量。
(MSA)方法评估获取测量数据的测量系统；(2)确保使用合适的数据分析方法，例如使用。
SPC实验设计、方差分析、回归分析等工具。
(3)MSA测量系统的分辨率和误差采用数学统计和图表的方法进行分析，以评估测量系统的分辨率和误差是否适合被测参数，并确定测量系统误差的主要成分。
3.FMEA(FailureModeandEffectsAnalysis)(1)作为一种预防措施工具，其目的是发现，评估产品/过程中潜在的故障及其后果；能轻松、低成本地修改产品或过程，从而减少事后修改的危机；(3)找出可以避免或减少这些潜在故障的措施。
.APQP(AdvancedProductQualityPlanning)(1)为了满足产品、项目或合同的要求，在投入新产品之前，用于确定和制定一种结构化的过程，以确保特定产品或系列产品的生产能够满足客户的需求。
为了支持客户满意的产品或服务的开发，提供制定产品质量计划的指南。
5.PPAP(ProductPartApprovalProcess)(1)确定供应商对客户工程设计记录和规范的所有要求是否有正确的认识。
(2)在执行所需生产节拍条件下的实际生产过程中，具有持续满足这些要求的潜力。

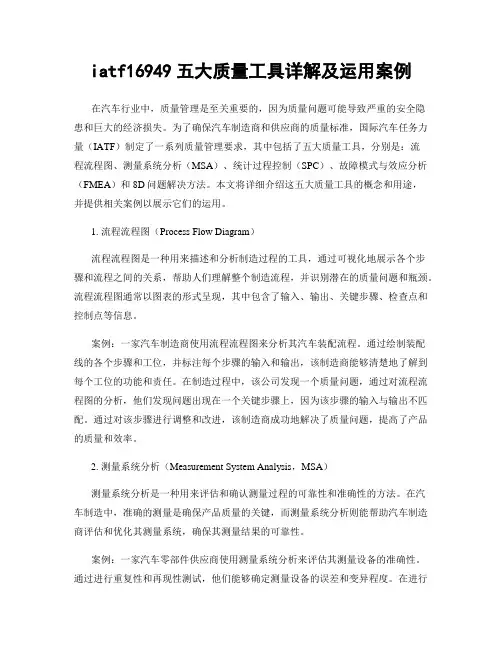

iatf16949五大质量工具详解及运用案例在汽车行业中，质量管理是至关重要的，因为质量问题可能导致严重的安全隐患和巨大的经济损失。
为了确保汽车制造商和供应商的质量标准，国际汽车任务力量（IATF）制定了一系列质量管理要求，其中包括了五大质量工具，分别是：流程流程图、测量系统分析（MSA）、统计过程控制（SPC）、故障模式与效应分析（FMEA）和8D问题解决方法。
本文将详细介绍这五大质量工具的概念和用途，并提供相关案例以展示它们的运用。
1. 流程流程图（Process Flow Diagram）流程流程图是一种用来描述和分析制造过程的工具，通过可视化地展示各个步骤和流程之间的关系，帮助人们理解整个制造流程，并识别潜在的质量问题和瓶颈。
流程流程图通常以图表的形式呈现，其中包含了输入、输出、关键步骤、检查点和控制点等信息。
案例：一家汽车制造商使用流程流程图来分析其汽车装配流程。
通过绘制装配线的各个步骤和工位，并标注每个步骤的输入和输出，该制造商能够清楚地了解到每个工位的功能和责任。
在制造过程中，该公司发现一个质量问题，通过对流程流程图的分析，他们发现问题出现在一个关键步骤上，因为该步骤的输入与输出不匹配。
通过对该步骤进行调整和改进，该制造商成功地解决了质量问题，提高了产品的质量和效率。
2. 测量系统分析（Measurement System Analysis，MSA）测量系统分析是一种用来评估和确认测量过程的可靠性和准确性的方法。
在汽车制造中，准确的测量是确保产品质量的关键，而测量系统分析则能帮助汽车制造商评估和优化其测量系统，确保其测量结果的可靠性。
案例：一家汽车零部件供应商使用测量系统分析来评估其测量设备的准确性。
通过进行重复性和再现性测试，他们能够确定测量设备的误差和变异程度。
在进行测量系统分析后，该供应商发现一个测量设备存在较大的误差，导致了产品质量的下降。
他们随后采取了纠正措施，修复了该设备，并通过再次进行测量系统分析确认了其准确性和稳定性。

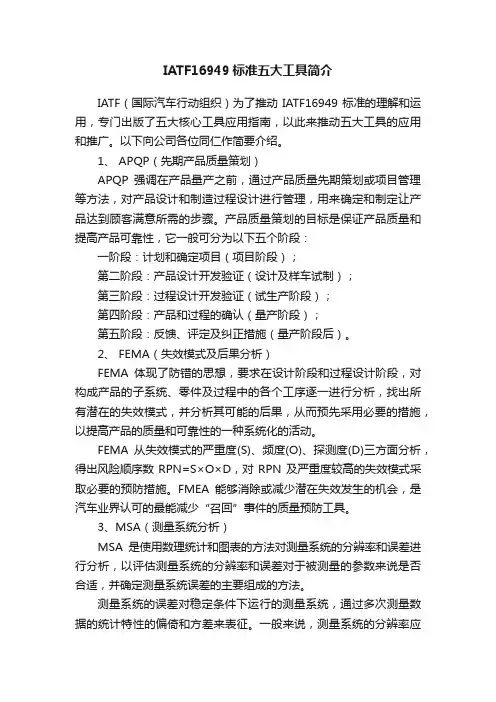

IATF16949标准五大工具简介IATF（国际汽车行动组织）为了推动IATF16949标准的理解和运用，专门出版了五大核心工具应用指南，以此来推动五大工具的应用和推广。
以下向公司各位同仁作简要介绍。
1、 APQP（先期产品质量策划）APQP强调在产品量产之前，通过产品质量先期策划或项目管理等方法，对产品设计和制造过程设计进行管理，用来确定和制定让产品达到顾客满意所需的步骤。
产品质量策划的目标是保证产品质量和提高产品可靠性，它一般可分为以下五个阶段：一阶段：计划和确定项目（项目阶段）；第二阶段：产品设计开发验证（设计及样车试制）；第三阶段：过程设计开发验证（试生产阶段）；第四阶段：产品和过程的确认（量产阶段）；第五阶段：反馈、评定及纠正措施（量产阶段后）。
2、 FEMA（失效模式及后果分析）FEMA体现了防错的思想，要求在设计阶段和过程设计阶段，对构成产品的子系统、零件及过程中的各个工序逐一进行分析，找出所有潜在的失效模式，并分析其可能的后果，从而预先采用必要的措施，以提高产品的质量和可靠性的一种系统化的活动。
FEMA从失效模式的严重度(S)、频度(O)、探测度(D)三方面分析，得出风险顺序数RPN=S×O×D，对RPN及严重度较高的失效模式采取必要的预防措施。
FMEA能够消除或减少潜在失效发生的机会，是汽车业界认可的最能减少“召回”事件的质量预防工具。
3、MSA（测量系统分析）MSA是使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要组成的方法。
测量系统的误差对稳定条件下运行的测量系统，通过多次测量数据的统计特性的偏倚和方差来表征。
一般来说，测量系统的分辨率应为获得测量参数的过程变差的十分之一，测量系统的相关指标有：重复性、再现性、线性、偏倚和稳定性等。
4、PPAP（生产件批准程序）PPAP是指在产品批量生产前，提供样品及必要的资料给客户承认和批准，来确定是否已经正确理解了顾客的设计要求和规范。

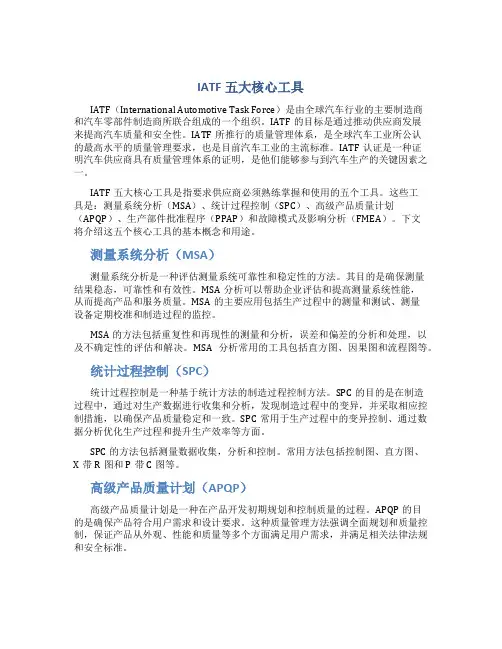

IATF五大核心工具IATF（International Automotive Task Force）是由全球汽车行业的主要制造商和汽车零部件制造商所联合组成的一个组织。
IATF的目标是通过推动供应商发展来提高汽车质量和安全性。
IATF所推行的质量管理体系，是全球汽车工业所公认的最高水平的质量管理要求，也是目前汽车工业的主流标准。
IATF认证是一种证明汽车供应商具有质量管理体系的证明，是他们能够参与到汽车生产的关键因素之一。
IATF五大核心工具是指要求供应商必须熟练掌握和使用的五个工具。
这些工具是：测量系统分析（MSA）、统计过程控制（SPC）、高级产品质量计划（APQP）、生产部件批准程序（PPAP）和故障模式及影响分析（FMEA）。
下文将介绍这五个核心工具的基本概念和用途。
测量系统分析（MSA）测量系统分析是一种评估测量系统可靠性和稳定性的方法。
其目的是确保测量结果稳态，可靠性和有效性。
MSA分析可以帮助企业评估和提高测量系统性能，从而提高产品和服务质量。
MSA的主要应用包括生产过程中的测量和测试、测量设备定期校准和制造过程的监控。
MSA的方法包括重复性和再现性的测量和分析，误差和偏差的分析和处理，以及不确定性的评估和解决。
MSA分析常用的工具包括直方图、因果图和流程图等。
统计过程控制（SPC）统计过程控制是一种基于统计方法的制造过程控制方法。
SPC的目的是在制造过程中，通过对生产数据进行收集和分析，发现制造过程中的变异，并采取相应控制措施，以确保产品质量稳定和一致。
SPC常用于生产过程中的变异控制、通过数据分析优化生产过程和提升生产效率等方面。
SPC的方法包括测量数据收集，分析和控制。
常用方法包括控制图、直方图、X带R图和P带C图等。
高级产品质量计划（APQP）高级产品质量计划是一种在产品开发初期规划和控制质量的过程。
APQP的目的是确保产品符合用户需求和设计要求。
这种质量管理方法强调全面规划和质量控制，保证产品从外观、性能和质量等多个方面满足用户需求，并满足相关法律法规和安全标准。
IATF16949标准五大工具简介IATF（国际汽车行动组织）为了推动IATF16949标准的理解和运用，专门出版了五大核心工具应用指南，以此来推动五大工具的应用和推广。
以下向公司各位同仁作简要介绍。
1、 APQP（先期产品质量策划）APQP强调在产品量产之前，通过产品质量先期策划或项目管理等方法，对产品设计和制造过程设计进行管理，用来确定和制定让产品达到顾客满意所需的步骤。
产品质量策划的目标是保证产品质量和提高产品可靠性，它一般可分为以下五个阶段：一阶段：计划和确定项目（项目阶段）；第二阶段：产品设计开发验证（设计及样车试制）；第三阶段：过程设计开发验证（试生产阶段）；第四阶段：产品和过程的确认（量产阶段）；第五阶段：反馈、评定及纠正措施（量产阶段后）。
2、 FEMA（失效模式及后果分析）FEMA体现了防错的思想，要求在设计阶段和过程设计阶段，对构成产品的子系统、零件及过程中的各个工序逐一进行分析，找出所有潜在的失效模式，并分析其可能的后果，从而预先采用必要的措施，以提高产品的质量和可靠性的一种系统化的活动。
FEMA从失效模式的严重度(S)、频度(O)、探测度(D)三方面分析，得出风险顺序数RPN=S×O×D，对RPN及严重度较高的失效模式采取必要的预防措施。
FMEA能够消除或减少潜在失效发生的机会，是汽车业界认可的最能减少“召回”事件的质量预防工具。
3、MSA（测量系统分析）MSA是使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要组成的方法。
测量系统的误差对稳定条件下运行的测量系统，通过多次测量数据的统计特性的偏倚和方差来表征。
一般来说，测量系统的分辨率应为获得测量参数的过程变差的十分之一，测量系统的相关指标有：重复性、再现性、线性、偏倚和稳定性等。
4、PPAP（生产件批准程序）PPAP是指在产品批量生产前，提供样品及必要的资料给客户承认和批准，来确定是否已经正确理解了顾客的设计要求和规范。
