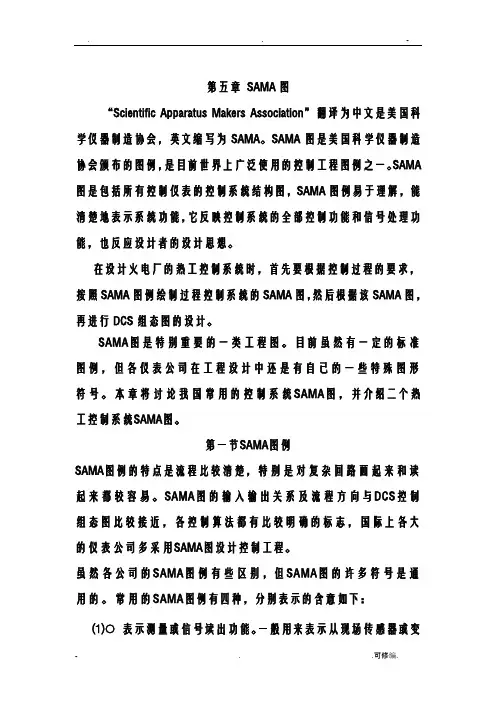

第五章SAMA图“Scientific Apparatus Makers Association”翻译为中文是美国科学仪器制造协会，英文缩写为SAMA。

SAMA图是美国科学仪器制造协会颁布的图例，是目前世界上广泛使用的控制工程图例之一。

SAMA 图是包括所有控制仪表的控制系统结构图，SAMA图例易于理解，能清楚地表示系统功能，它反映控制系统的全部控制功能和信号处理功能，也反应设计者的设计思想。

在设计火电厂的热工控制系统时，首先要根据控制过程的要求，按照SAMA图例绘制过程控制系统的SAMA图，然后根据该SAMA图，再进行DCS组态图的设计。

SAMA图是特别重要的一类工程图。

目前虽然有一定的标准图例，但各仪表公司在工程设计中还是有自己的一些特殊图形符号。

本章将讨论我国常用的控制系统SAMA图，并介绍二个热工控制系统SAMA图。

第一节SAMA图例SAMA图例的特点是流程比较清楚，特别是对复杂回路画起来和读起来都较容易。

SAMA图的输入输出关系及流程方向与DCS控制组态图比较接近，各控制算法都有比较明确的标志，国际上各大的仪表公司多采用SAMA图设计控制工程。

虽然各公司的SAMA图例有些区别，但SAMA图的许多符号是通用的。

常用的SAMA图例有四种，分别表示的含意如下：⑴○表示测量或信号读出功能。

一般用来表示从现场传感器或变送器读出信息。

⑵ 表示自动信号处理。

一般用来表示控制站（柜）中仪表（或算法模块）的功能。

⑶◇ 表示手动信号处理。

一般用来表示在操作站（器）的功能。

⑷表示执行机构。

一般用来表示安装在现场的电动、气动和液动等执行器。

用SAMA 图例表达控制系统工作原理时，常将一些符号画在一起，表示一个具体的模块（仪表）具有哪些功能，这样在SAMA 图又清楚地表达了使用多少功能模块。

常见SAMA 图例按功能进行分类，如表5-1、5-2、5-3、5-4、5-5、5-6所示。

表5-1 测量变送器类标准功能图例图例名称图例名称图例名称图例名称图例 名称 流量 测量元件 温度 变送器 压力 变送器 流量 变送器继电器线 圈 位置 变送器速率 变送器液位 变送器成分 分析变送 器信号 来源 表5-2 信号转换类标准功能图例图例 名称 图例 名称 图例 名称 图例 名称 电流 -电 压转 换器电阻 -电 流转 换器气压 -电 流转 换器 电压 -电 流转 换器 频率 -电 压转 换器脉冲 -脉 冲转 换器 脉冲 -电 压转 换器 电流 -气 压转 换器 电阻 -电 压转热电 势- 电压电压 -气 压转数字 -逻 辑转TAT LT ST ZT FT PT TT FE V I/VR/IP/IV/IF/V I/PR/V mV/VV/PD/L表5-3 报警限幅和选择类标准功能图例表5-4 运算类标准功能图例表5-5 显示操作类标准功能图例表5-6 执行器类标准功能图例表5-7 连接及信号线符号第二节SAMA图应用举例一、单冲量控制系统的SAMA图火电厂中单冲量调节系统有除氧器水位、凝汽器水位、轴封压力控制、二抽母管压力控制、冷凝器压力控制、高加水位控制、轴封漏汽压力控制、低加水位控制、汽封水位控制、稳压箱水位控制、连排扩容水位控制、工业水箱水位控制、吹灰给水控制控制、暖风器水位控制、暖风供汽压力控制、连续排污控制和磨热风控制等。

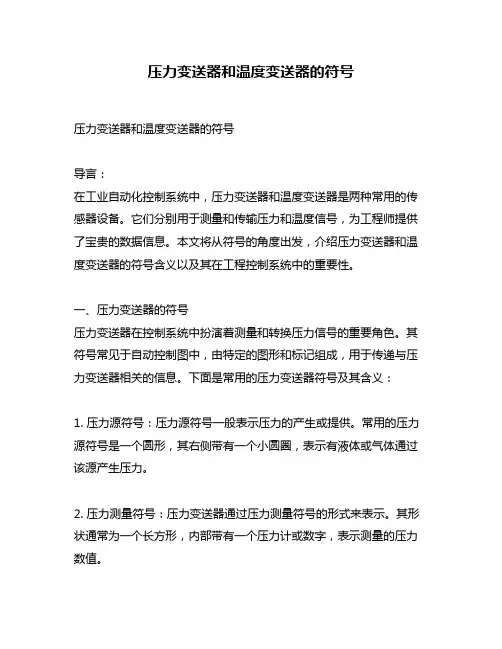

压力变送器和温度变送器的符号压力变送器和温度变送器的符号导言：在工业自动化控制系统中，压力变送器和温度变送器是两种常用的传感器设备。

它们分别用于测量和传输压力和温度信号，为工程师提供了宝贵的数据信息。

本文将从符号的角度出发，介绍压力变送器和温度变送器的符号含义以及其在工程控制系统中的重要性。

一、压力变送器的符号压力变送器在控制系统中扮演着测量和转换压力信号的重要角色。

其符号常见于自动控制图中，由特定的图形和标记组成，用于传递与压力变送器相关的信息。

下面是常用的压力变送器符号及其含义：1. 压力源符号：压力源符号一般表示压力的产生或提供。

常用的压力源符号是一个圆形，其右侧带有一个小圆圈，表示有液体或气体通过该源产生压力。

2. 压力测量符号：压力变送器通过压力测量符号的形式来表示。

其形状通常为一个长方形，内部带有一个压力计或数字，表示测量的压力数值。

3. 信号输出符号：压力变送器将测量到的压力信号转化为标准的电气信号，并通过信号输出符号进行传输。

该符号通常为一个箭头，箭头尖端指向输出的方向，表示信号的传递。

4. 接地符号：接地符号用于表示压力变送器的接地点。

其形状为一个竖直的线段，上方带有一个平面，表示接地。

5. 管道连接符号：管道连接符号用于表示压力变送器与管道的连接。

其形状为两条平行的线段，中间带有一个“T”形的标记，表示管道连接点。

二、温度变送器的符号温度变送器是用于测量和传输温度信号的一种设备。

在自动控制图中，温度变送器的符号也起到传递相关信息的作用。

以下是常见的温度变送器符号及其含义：1. 温度源符号：温度源符号用于表示温度的源头或提供热量的设备。

常见的温度源符号为一个圆形，其周围有许多波浪线，表示热量的产生。

2. 温度测量符号：温度变送器的测量部分由温度测量符号来表示。

其形状为一个圆形，内部带有一个温度计或数字，表示所测量的温度数值。

3. 信号转换符号：温度变送器通过信号转换符号将测量到的温度信号转换成标准的电气信号进行传输。

电气元件符号-常用电气图形符号交流接触器接线图电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。

2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。

故障现象预处理；1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。

原因之二按纽互锁的接线有误。

2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。

3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。

电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。

线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

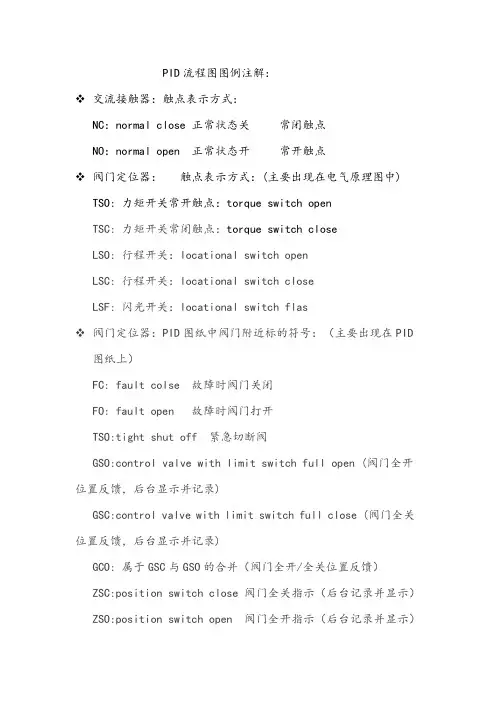

PID流程图图例注解：交流接触器：触点表示方式：NC：normal close 正常状态关常闭触点NO：normal open 正常状态开常开触点阀门定位器：触点表示方式：(主要出现在电气原理图中) TSO: 力矩开关常开触点：torque switch openTSC: 力矩开关常闭触点：torque switch closeLSO: 行程开关：locational switch openLSC: 行程开关：locational switch closeLSF: 闪光开关：locational switch flas阀门定位器：PID图纸中阀门附近标的符号：（主要出现在PID 图纸上）FC: fault colse 故障时阀门关闭FO: fault open 故障时阀门打开TSO:tight shut off 紧急切断阀GSO:control valve with limit switch full open (阀门全开位置反馈，后台显示并记录)GSC:control valve with limit switch full close (阀门全关位置反馈，后台显示并记录)GCO: 属于GSC与GSO的合并（阀门全开/全关位置反馈）ZSC:position switch close 阀门全关指示（后台记录并显示） ZSO:position switch open 阀门全开指示（后台记录并显示）LC：locational close 阀门现场关闭指示（现场指示，不远传。

） LO:locational open 阀门现场开启指示（现场指示，不远传。

） CSC:car seal close 表示安全阀：铅封关（未经允许严禁开启阀门，铅封状态为关闭）CSO:car seal open 表示安全阀：铅封开（未经允许严禁关闭阀门，安全阀铅封状态为开启）控制符号 PID图纸正菱形+US:联锁开关控制，此级别的联锁在DCS系统中实现UZ:联锁开关控制，此级别的联锁在ESD系统中实现（SIS系统）KS:开关量顺序控制此控制在DCS系统中实现测量符号 PID图纸a.温度测量符号：TI:temperature instruction 温度指示（带现场指示，温度传感器）TT: temperature transmitter 温度变送器（输出4-20mA，不带温度指示）TG: temperature gauge 温度现场仪表(就地仪表 gauge 测量)TE: temperature element 温度元件（不带现场指示，TE 包括TC和RTD，属于一次仪表）TS: temperature switch 温度开关TIA: temperature instruction alarm 接点温度表TW: thermal-well 温度保护管TIT: temperature indicator transmitter 温度变送器（输出4-20mA，带温度指示，属于二次仪表）TC:thermal couple 热电偶RTD:resistance temperature detector 热电阻TD:temperature difference 温差b.压力、压差测量符号：PG: pressure gauge 压力PT: pressure transmitter 压力变送器PS: pressure switch 压力开关PDI: pressure difference instruction 压差指示(变送器)PSV: pressure set up value 压力PISA: pressure instruction set up alarm 压力指示并设定报警值（上限/下限）PDIS: pressure difference instruction set upPD: pressure difference 压差PDIAZ: pressure difference instruction alarm (压差指示报警，进入SIS系统)PI:pressure instruction 压力指示PIT:pressure indicator transmitter 压力指示变送PIA:pressure indicator alarm 压力指示报警c.物位测量符号：LI: level instruction 液位指示LT: level transmitter 液位变送器LG: level gauge 液位现场指示LISZA: level indicator set up alarm 液位指示并设定报警值（上限、下限）；进入SIS系统。

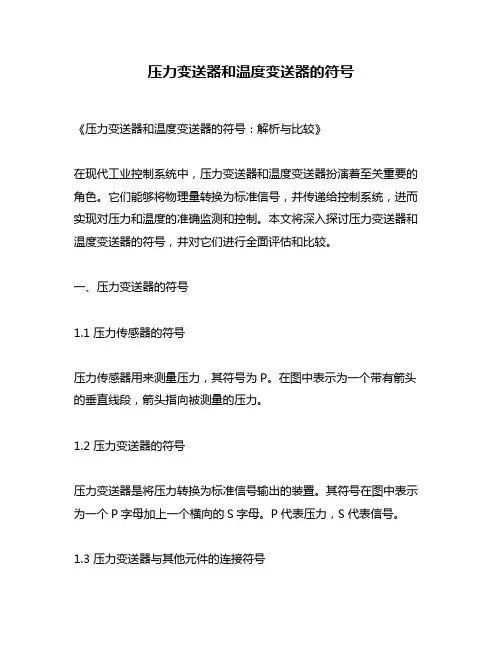

压力变送器和温度变送器的符号《压力变送器和温度变送器的符号：解析与比较》在现代工业控制系统中，压力变送器和温度变送器扮演着至关重要的角色。

它们能够将物理量转换为标准信号，并传递给控制系统，进而实现对压力和温度的准确监测和控制。

本文将深入探讨压力变送器和温度变送器的符号，并对它们进行全面评估和比较。

一、压力变送器的符号1.1 压力传感器的符号压力传感器用来测量压力，其符号为P。

在图中表示为一个带有箭头的垂直线段，箭头指向被测量的压力。

1.2 压力变送器的符号压力变送器是将压力转换为标准信号输出的装置。

其符号在图中表示为一个P字母加上一个横向的S字母。

P代表压力，S代表信号。

1.3 压力变送器与其他元件的连接符号压力变送器需与其他元件连接，其符号在图中表示为一个圆圈，圆圈内标注有P字母和S字母，表示这是一个压力变送器的连接点。

二、温度变送器的符号2.1 温度传感器的符号温度传感器用来测量温度，其符号为T。

在图中表示为一个波浪线，表示温度传感器感应到的温度波动。

2.2 温度变送器的符号温度变送器将温度转换为标准信号输出。

在图中表示为一个T字母加上一个横向的S字母，与压力变送器的符号类似。

2.3 温度变送器与其他元件的连接符号温度变送器的连接符号与压力变送器相似，也是一个圆圈内标注有T 字母和S字母，表示这是一个温度变送器的连接点。

三、压力变送器和温度变送器的比较3.1 工作原理压力变送器是通过测量被测压力作用在弹性元件上的变形量，再将变形量转换为标准信号输出。

而温度变送器则是根据温度传感器测量到的温度值，将其转换为标准信号输出。

3.2 应用领域压力变送器主要应用于工业自动化控制领域，用于测量和控制各种液体、气体介质的压力。

而温度变送器主要应用于热工自动化控制领域，用于测量和控制各种工业过程中的温度变化。

3.3 使用场景在一些场景中，压力和温度需要同时进行监测和控制，此时压力变送器和温度变送器常常需要同时使用，相互配合实现对系统的全面监测和控制。

注：1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意。

使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意。

例如，字母N作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。

2.“未分类”的字母X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意。

例如，XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含意。

3.后继字母的确切含意，根据实际需要可以有不同的解释。

例如，I可以是指示仪、指示或指示的；T可以是变送器、变送、变送的。

4.被测变量的任何第一位字母若与修饰字母D(差)、F（比）、M（瞬间）、K（变化速率）、Q （积算或累计）中任何一个组合在一起，则表示另外一种含意的被测变量。

因此应把被测变量的字母与修饰字母的组合视为一体来看待。

例如，TDI和TI分别为温差指示和温度指示，这些修饰字母仅在特定情况下使用。

5.分析变量的字母A，包括表未予规定的分析项目。

当有必要表明具体的分析项目时，仪表圆圈中仍写A，一般在圆圈外右上方写出具体的分析项目。

例如分析CO2含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母A。

6.第一位字母的U表示多变量，用来表示代替多个变量的字母结合。

7.后继字母U表示多功能，用来表示代替多个功能的字母结合。

8.修饰字母S表示安全，仅用于紧急保护的检测仪表或检测元件及最终控制元件。

例如，PSV 表示非常状态下起保护作用的压力卸放阀或切断阀。

亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE来标识（此符号不表示专业分工，仅用来说明符号的使用）。

9.后继字母G表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视器等。

10.后继字母I适用于可读出模拟量或数字被测值的场合，就手动操作器而言，它可用于标度盘或设定值的指示。

附录一常见元件图形符号、文字符号一览表序号元件名称新符号旧符号34 自动准同期装置 ASA ZZQ35 自动重合闸装置 ARE ZCJ36 自动励磁调节装置 AVR或AAVR ZTL37 备用电源自动投入装置 AATS或RSAD BZT72 压力变送器 BP YB73 温度变送器 BT WDB82 电容器 C56 熔断器FU RD57 快速熔断器 FUhs RDS71 蓄电池GB XDC93 同步发电机 GS TF59 信号灯 HL XD60 光字牌 HL或HP GP61 警铃 HAB或HA JL1 继电器 K J2 电流继电器(交流继电器) KA LJ13 信号冲击继电器 KAI XMJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ14 中间继电器 KC ZJ19 合闸继电器 KCR或KON HJ21 合闸位置继电器 KCP HWJ30 加速继电器 KAC或KCL JSJ28 手动合闸继电器 KCRM SHJ26 事故信号中间继电器 KCA SXJ11 差动继电器 KD CJ18 瓦斯继电器 KG WSJ16 阻抗继电器 KI ZKJ32 闭锁继电器 KLA或KCB BSJ63 接触器 KM C62 合闸接触器 KMC HC27 继电保护跳闸出口继电器 KOU BCJ31 复归继电器 KPE FJ10 功率继电器 KP GJ15 热继电器（电磁继电器和舌簧继电器）KR12 信号继电器 KS XJ33 同期检查继电器 KSY TJJ9 时间继电器 KT SJ17 温度继电器 KTP WJ20 跳闸继电器 KTR TJ22 跳闸位置继电器 KTP TWJ29 手动跳闸继电器 KTPM STJRJ 5 电压继电器KV YJ23 电源监视继电器 KVS JJ24 压力监视继电器 KVP YJJ25 电压中间继电器 KVM YZJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ8 零序电压继电器 KVZ LYJ87 电感（电抗）线圈 L94 交流电动机 MA JD95 直流电动机 MD ZD74 电钟 PT75 电流表 PA76 电压表 PV77 电度表 PJ78 有功功率表 PPA79 无功功率表 PPR81 频率表 PF54 自动开关 QA55 刀开关 QK或SN DK90 断路器QF DL91 隔离开关 QS G83 灭磁电阻 RFS或Rfd Rmc84 分流器RW85 热电阻RT86 电位器RP58 闭锁开关 SAL BK47 控制开关 SAC KK48 转换开关 SAH或SA ZK49 测量转换开关 SAM CK50 同期转换开关 SAS TK38 按扭 SB AN39 合闸按扭 SBC HA40 跳闸按扭 SBT TA41 复归按扭 SBre或SBR FA42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA44 起动按扭 SBst QA45 自保持按扭 SBhs BA46 停止按扭 SBss51 自动同期转换开关 2SASC DTK52 手动同期转换开关 1SASC STK53 自同期转换开关 SSA2 ZTK88 电流互感器 TA CT或LH89 电压互感器TV PT或YH10KV电压互感器 TV SYH35KV电压互感器 TV UYH110KV电压互感器 TV YYH92 电力变压器TM B66 插座XS67 插头XP68 端子排 XT69 测试端子 XE70 连接片XB LP64 合闸线圈 Yon或LC HQ65 跳闸线圈 Yoff或LT TQ二极管 V或VD晶闸管 VS场效应管 VT97 同期电压小母线（待并） WST或WVB TQMa,TQMb98 同期电压小母线（运行） WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线 1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线 +WC,-WC +KM,-KM101 信号电源小母线 +WS,-WS +XM,-XM102 合闸电源小母线 +WON,-WON +HM,-HM103 事故信号小母线 WFA SYM104 零序电压小母线 WVBz105 厂用低压小母线 WVBU。

常用仪表符号
YAL:Y指事故状态 A指报警 L低位即事故低位报警
FIQR：F指流量 I是指示 Q是累积 R是记录即流量指示、累积、记录FT： F指流量 T指变送器即流量变送器
FE： F指流量 E指检测元件即流量检测元件
PI：压力指示
LCV：液位控制阀
LS：液位开关
FIQ：流量指示、累积
LA；液位报警
RSV：R指核辐射 S指开关 V指阀门我想你这个抄错了（指R）
仪表的字母符号第一位第二位
A 分析报警
B 燃烧
C 计数控制
D 密度
E 电压检测
F 流量
G 测量
H 手动
I 电流显示
J 电源
K 时间
L 位置低位
M 水分
P 压力
Q 数量
R 射线记录
S 速度开关
T 温度变送
U 多变量多功能
V 震动阀
W 重量
Y 事故状态
Z 位置，尺寸
常用仪表字符和图形符号
表3:常用图形仪表符号。

压力P PI 压力指示器 PT 压力变送器 PG 现场压力表温度T TI 温度指示器 TT温度变送器 TG 现场温度表流量F以特定的图形符号加上说明，表示算法的图，称为流程图或框图。

流程图是流经一个系统的信息流、观点流或部件流的图形代表。

在企业中，流程图主要用来说明某一过程。

这种过程既可以是生产线上的工艺流程，也可以是完成一项任务必需的管理过程。

例如，一张流程图能够成为解释某个零件的制造工序，甚至组织决策制定程序的方式之一。

这些过程的各个阶段均用图形块表示，不同图形块之间以箭头相连，代表它们在系统内的流动方向。

下一步何去何从，要取决于上一步的结果，典型做法是用“是”或“否”的逻辑分支加以判断。

流程图是揭示和掌握封闭系统运动状况的有效方式。

作为诊断工具，它能够辅助决策制定，让管理者清楚地知道，问题可能出在什么地方，从而确定出可供选择的行动方案。

流程图有时也称作输入-输出图。

该图直观地描述一个工作过程的具体步骤。

流程图对准确了解事情是如何进行的，以及决定应如何改进过程极有帮助。

这一方法可以用于整个企业，以便直观地跟踪和图解企业的运作方式。

流程图使用一些标准符号代表某些类型的动作，如决策用菱形框表示，具体活动用方框表示。

但比这些符号规定更重要的，是必须清楚地描述工作过程的顺序。

流程图也可用于设计改进工作过程，具体做法是先画出事情应该怎么做，再将其与实际情况进行比较。

为便于识别，绘制流程图的习惯做法是：圆角矩形表示“开始”与“结束”矩形表示行动方案、普通工作环节用菱形表示问题判断或判定（审核/审批/评审）环节用平行四边形表示输入输出箭头代表工作流方向3基本结构编辑顺序结构，条件结构（又称选择结构），循环结构，分支结构[1]。

4类型编辑•文件流程图•数据流程图•系统流程图•程序流程图[2]。

PID仪表信息英文缩写标识名称AE 分析仪表AH 分析指标高报警AHH 分析指标高高报警AI 分析指示AIA 分析指示报警AIAS 分析指示报警连锁AL 指标低报警AND 模拟信号变数字信号AP 分析测试点AT 分析远传变送器铅封开铅封关ESD 紧急切断停车FALL 流量低低报警FE 流量检测元件FI 流量指示FIA 流量指示报警FIC 流量控制阀FICA 流量控制报警FICQ 流量累计FIQ 流量累计FIQA 流量计FT 流量变送器FV 流量控制阀FY 流量信号转换器I 电信号I/P 电信号转换成气信号KC 程序控制KQC 程序定量控制KQV 程序定量控制阀KQY 程序定量控制转换器KV 程控阀KY 程控阀信号转换器LAHS 液位高报警连锁LALL 液位低低报警LALS 液位低LC 锁定关报警连锁LG 液位计LI 液位指示LIA 液位指示报警LIAC 液位控制报警LIAS 液位指示连锁LIC 液位控制LICA 液位控制报警LICAS 液位控制报警连锁LIS 液位连锁LIT 液位显示信号变送LO 锁定开LSH 液位高连锁LSL 液位低连锁LT 液位信号远传LV 液位控制阀LY 液位信号转换器PAHH 压力高高报警PDG 数字压力表PDI 压差显示PDIA 压差显示报警PDICA 压差控制报警PDT 压差远传PG 压力表PI 压力显示PIA 压力显示报警PIC 压力控制信号PICA 压力控制报警PICAS 压力控制报警连锁PSV 压力安全阀PT 压力远传PV 压力控制阀PY 压力信号转换器SHH 速度高高报警SIAS 速度报警连锁ST 速度变速器STOP 停止按钮SV 安全阀TAHH 温度高报警连锁TE 温度检测元件TG 温度表TI 温度指示TIA 温度报警TICA 温度控制报警TIAS 温度报警连锁TIC 温度控制阀TICAS 温度控制报警连锁TT 温度变送器TV 气动薄膜控制阀TY 电气阀门定位器XV 两位控制阀门XY 两位控制阀转换器Y 信号转换器YL 指示灯ZI 阀位指示ZIC 阀位指示-关ZIO 阀位指示-开ZS 阀位连锁ZSC 阀位开关-关ZSO 阀位开关-开ZT 阀位变送常用仪表字母缩写英文名称英文缩写中文名称TEMPERATURE WELL TW 温升TEMPERATURE INDICATOR TI 温度表TEMPERATURE TRANSMITTER TT 温度变送器TEMP INDICATOR CONTROLLER TIC 温度显示控制器TEMPERATURE CONTROL VALVE TCV 温度控制阀TEMPERATURE SWITCH HIGH TSH 温度高开关TEMPERATURE SWITCH HIGH HIGH TSHH 温度高高开关TEMPERATURE SWITCH LOW TSL 温度低开关TEMPERATURE SWITCH LOW LOW TSLL 温度低低开关TEMPERATURE ALARM HIGH TAH 温度高报警TEMPERATURE ALARM HIGH HIGH TAHH 温度高高报警TEMPERATURE ALARM LOW TAL 温度低报警TEMPERATURE ALARM LOW LOW TALL 温度低低报警PRESSURE INDICATOR PI 压力表PRESSURE TRANSIMITTER PT 压力变送器PRESSURE INDICATOR CONTROLLER PIC 压力显示控制器PRESSURE CONTROL VALVE PCV 压力控制阀PRESSURE SWITCH HIGH PSH 压力高开关PRESSURE SWITCH HIGH HIGH PSHH 压力高高开关PRESSURE SWITCH LOW PSL 压力低开关PRESSURE SWITCH LOW LOW PSLL 压力低低开关PRESSURE ALARM HIGH PAH 压力高报警PRESSURE ALARM HIGH HIGH PAHH 压力高高报警PRESSURE ALARM LOW PAL 压力低报警PRESSURE ALARM LOW LOW PALL 压力低低报警PRESSURE DIFFERENT SWlCH HIGH PDSH 差压高开关PRESSURE DIFFERENT SWICH LOW PDSL 差压低开关PRESSURE DIFFERENT ALARM LOW PDAL 差压低报警PRESSURE DIFFERENT ALARM HIGH PDAH 差压高报警LEVEL INDICATOR LI 液位计LEVEL GLASS TUBE LG 液位玻璃管LEVEL TRANSIMITTER LT 液位变送器LEVEL INDICATOR CONTROLLER LIC 液位显示控制器LEVEL CONTROL VALVE LCV 液位控制阀LEVEL SWITCH HIGH LSH 液位高开关LEVEL SWITCH HIGH H1GH LSHH 液位高高开关LEVEL SWITCH LOW LSL 液位低开关LEVEL SWITCH LOW LOW LSLL 液位低低开关LEVEL ALARM HIGH LAH 液位高报警LEVEL ALARM LOW LOW 液位低报警LEVEL ALARM HIGH HIGH LAHH 液位高高报警LEVEL ALARM LOW LOW LALL 液位低低报警FLOW INDICATOR Fl 流量表FLOW TRNSIMITTER FT 流量变送器FLOW INDICATOR CONTROLLER FIC 流量显示控制器FLOW CONTROL VALVE FCV 流量控制阀PRESSURE SAFETY VALVE PSV 压力安全阀SHUT DOWN VALVE SDV 关断阀BLOW DOWN VALVE BDV 排空阀UNIT SHUT DOWN USD 单元关断PROCESS SHUT DOWN PSD 系统关断EMERGENCY SHUT DOWN ESD 紧急关断PROGRAMA．LOGICAL CONTROLLER PLC 可编程逻辑控制器仪表功能字母与常用缩写注：1 “首位字母”在一般悄况下为单个表示被测变量或引发变量的字母简称变量字母,在首位字母附加修饰字母后,首位字母则为首位字母+修饰字母;2 “后继字母”可根据需要为一个字母读出功能、或二个字母读出功能+输出功能、或三个字母读出功能+输出功能+读出功能等;3 “分析A ”指本表中未予规定的分析项目,当需指明具体的分析项目时,应在表示仪表位号的图形符号圆圈或正方形旁标明;如分析二氧化碳含量,应在图形符号外标注CO2,而不能用CO2代替仪表标志中的“A”;4 “供选用”指此字母在本表的相应栏目处中未规定其含义,可根据使用者的需要确定其含义,即该字母作为首位字母表示一种含义,而作为后继字母时则表示另一种含义;并在具体工程的设计图例中作出规定;5 “视镜、观察G”表示用于对工艺过程进行观察的现场仪表和视镜,如玻璃液位计、窥视镜等;6 “高H ”、“低L ”、“中M ”应与被测量值相对应,而并非与仪表输出的信号值相对应;H 、L 、M 分别标注在表示仪表位号的图形符号圆圈或正方形的右上、下、中处;7 “变化速率〔 K ”在与首位字母L 、T 、或W 组合时,表示测量或引发变量的变化速率;如WKIC 可表示重量变化速率控制器;8 “操作器K ”表示设置在控制回路内的自动——手动操作器,如流量控制回路中的自动——手动操作器为FK,它区别于HC手动操作器;9 “灯L ”表示单独设置的指示灯,用于显示正常的工作状态,它不同于正常状态的“A ”报警灯;如果“L”指示灯是回路的一部分,则应与首位字母组合使用,例如表示一个时间周期时间累计终了的指示灯应标注为KQL ;如果不是回路的一部分,可单独用一个字母“L“表示,例如电动机的指示灯,若电压是被测变量,则可表示为EL；若用来监视运行状态则表示为YL;不要用XL表示电动机的指示灯,因为未分类变量”X”仅在有限场合使用,可用供选用字母“N ”或“O ”表示电动机的指示灯,如NL或OL; 10“安全S ”仅用于紧急保护的检测仪表或检测元件及最终控制元件;例如“PSV”表示非常状态下起保护作用的压力泄放阀或切断阀;亦可用于事故压力条件下进行安全保护的阀门或设施．如爆破膜或爆破板用PSE 表示;11 首位字母“多变量U”用来代替多个变量的字母组合;12 后继字母“多功能U”用来代替多种功能的字母组合;13 “未分类X ”表示作为首位字母或后继字母均未规定其含义,它在不同地点作为首位字母或后继字母均可有任何含义,适用于一个设计中仅一次或有限的几次使用;例如XR-1可以是应力记录,XX-2 则可以是应力示波器;在应用X时,要求在仪表图形符号圆圈或正方形外注明未分类字母“X”的含义;14 “事件、状态Y ”表示由事件驱动的控制或监视响应不同于时间或时间程序驱动,亦可表示存在或状态;15 “继动器继电器、计算器、转换器Y ”说明如下：“继动器继电器”表示是自动的,但在回路中不是检测装置,其动作由开关或位式控制器带动的设备或器件;表示继动、计算、转换功能时,应在仪表图形符号画圈或正方形外一般在右上方标注其具体功能;但功能明显时也可不标注,例如执行机构信号线上的电磁阀就无需标注;。
