压力变送器选型选型规则1．根据要测量压力的类型压力类型主要有表压、绝压、差压等。
表压是指以大气为基准，小于或大于大气压的压力；绝压是指以绝对压力零位为基准，高于绝对压力；差压是指两个压力之间的差值。
2．根据被测压力量程一般情况下，按实际测量压力为测量范围的80%选取。
要考虑系统的最大压力。
一般来说，压力变送器器压力范围最大值应该达到系统最大压力值的1．5倍。
一些水压和过程控制，有压力尖峰或者连续的脉冲。
这些尖峰可能会达到“最大”压力的5倍甚至10倍，可能造成变送器的损坏。
连续的高压脉冲，接近或者超过变送器的最大额定压力，会缩短变送器的实用寿命。
但提高变送器额定压力会牺牲变送器的分辨率。
可以在系统中使用缓冲器来减弱尖峰，这会降低传感器的响应速度。
压力变送器一般设计成能在2亿个周期中承受最大压力而不会降低性能。
在选择变送器时可在系统性能与变送器寿命之间找到一个折中的解决方案。
3．根据被测介质按测量介质的不同，可分为干燥气体、气体液体、强腐蚀性液体、黏稠液体、高温气体液体等，根据不同的介质正确选型，有利于延长变送器的使用寿命。
4．根据系统的最大过载系统的最大过载应小于变送器的过载保护极限，否则会影响变送器的使用寿命甚至损坏变送器。
通常压力变送器的安全过载压力为满量程的2倍。
5．根据需要的准确度等级变送器的测量误差按准确度等级进行划分，不同的准确度对应不同的基本误差限(以满量程输出的百分数表示)。
实际应用中，根据测量误差的控制要求并本着使用经济的原则进行选择。
6．根据系统工作温度范围测量介质温度应处于变送器工作温度范围内，如超温使用，将会产生较大的测量误差并影响变送器的使用寿命；在压力变送器的生产过程中，会对温度影响进行测量和补偿，以确保其受温度影响产生的测量误差处于准确度等级要求的范围内。
在温度较高的场合，可以考虑选择高温型压力变送器或采取安装冷凝管、散热器等辅助降温措施。
7．根据测量介质与接触材质的兼容性在某些测量场合，测量介质具有腐蚀性，此时需选用与测量介质兼容的材料或进行特殊的工艺处理，确保变送器不被损坏。

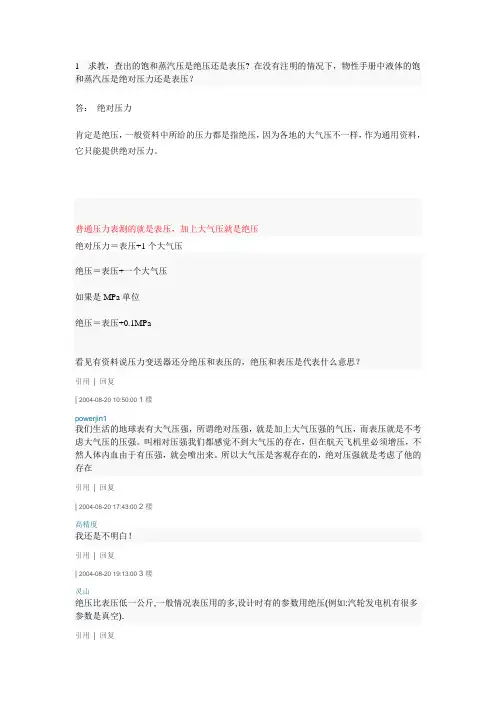

1 求教，查出的饱和蒸汽压是绝压还是表压? 在没有注明的情况下，物性手册中液体的饱和蒸汽压是绝对压力还是表压？答：绝对压力肯定是绝压，一般资料中所给的压力都是指绝压，因为各地的大气压不一样，作为通用资料，它只能提供绝对压力。
普通压力表测的就是表压，加上大气压就是绝压绝对压力＝表压+1个大气压绝压＝表压+一个大气压如果是MPa单位绝压＝表压+0.1MPa看见有资料说压力变送器还分绝压和表压的，绝压和表压是代表什么意思？引用| 回复| 2004-08-20 10:50:00 1楼powerjin1我们生活的地球表有大气压强，所谓绝对压强，就是加上大气压强的气压，而表压就是不考虑大气压的压强。
叫相对压强我们都感觉不到大气压的存在，但在航天飞机里必须增压，不然人体内血由于有压强，就会喷出来。
所以大气压是客观存在的，绝对压强就是考虑了他的存在引用| 回复| 2004-08-20 17:43:00 2楼高精度我还是不明白！引用| 回复| 2004-08-20 19:13:00 3楼灵山绝压比表压低一公斤,一般情况表压用的多,设计时有的参数用绝压(例如:汽轮发电机有很多参数是真空).引用| 回复| 2004-08-21 08:36:00 4楼MDG在物理学中,常用绝对压力(P绝);而在工程上则常用表压力(P表), P绝=P表+P大气(指当地的大气压);当P绝低于P大气时,表压为负压,称为负压力或真空度,P绝愈小,则真空度愈高.因此在测量真空时,既可用绝压变送器,也可用差压变送器.引用| 回复| 2004-08-23 11:10:00 5楼heroIII绝对压力是以0压力为参考点来考虑，表压是以一个大气压为参考点来考虑，(1个大气压=1KG/cm2）。
说得通俗一点，绝对压力是以真空为参考点的，表压是在一个大气压的基础上开始计量。
所以，大与一个大气压的时候用表压表示就是正表压，小于一个大气压的时候用负表压表示，当负表压达到1Kg/cm2的时候就是真空了，此时就等于绝压的0压力了。
1 求教，查出的饱和蒸汽压是绝压还是表压? 在没有注明的情况下，物性手册中液体的饱和蒸汽压是绝对压力还是表压？答：绝对压力肯定是绝压，一般资料中所给的压力都是指绝压，因为各地的大气压不一样，作为通用资料，它只能提供绝对压力。
普通压力表测的就是表压，加上大气压就是绝压绝对压力＝表压+1个大气压绝压＝表压+一个大气压如果是MPa单位绝压＝表压+0.1MPa看见有资料说压力变送器还分绝压和表压的，绝压和表压是代表什么意思？引用| 回复| 2004-08-20 10:50:00 1楼powerjin1我们生活的地球表有大气压强，所谓绝对压强，就是加上大气压强的气压，而表压就是不考虑大气压的压强。
叫相对压强我们都感觉不到大气压的存在，但在航天飞机里必须增压，不然人体内血由于有压强，就会喷出来。
所以大气压是客观存在的，绝对压强就是考虑了他的存在引用| 回复| 2004-08-20 17:43:00 2楼高精度我还是不明白！引用| 回复| 2004-08-20 19:13:00 3楼灵山绝压比表压低一公斤,一般情况表压用的多,设计时有的参数用绝压(例如:汽轮发电机有很多参数是真空).引用| 回复| 2004-08-21 08:36:00 4楼MDG在物理学中,常用绝对压力(P绝);而在工程上则常用表压力(P表), P绝=P表+P大气(指当地的大气压);当P绝低于P大气时,表压为负压,称为负压力或真空度,P绝愈小,则真空度愈高.因此在测量真空时,既可用绝压变送器,也可用差压变送器.引用| 回复| 2004-08-23 11:10:00 5楼heroIII绝对压力是以0压力为参考点来考虑，表压是以一个大气压为参考点来考虑，(1个大气压=1KG/cm2）。
说得通俗一点，绝对压力是以真空为参考点的，表压是在一个大气压的基础上开始计量。
所以，大与一个大气压的时候用表压表示就是正表压，小于一个大气压的时候用负表压表示，当负表压达到1Kg/cm2的时候就是真空了，此时就等于绝压的0压力了。

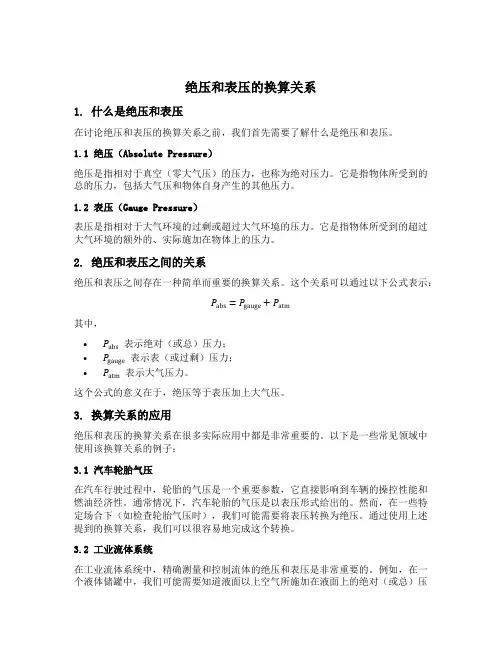

绝压和表压的换算关系1. 什么是绝压和表压在讨论绝压和表压的换算关系之前，我们首先需要了解什么是绝压和表压。
1.1 绝压（Absolute Pressure）绝压是指相对于真空（零大气压）的压力，也称为绝对压力。
它是指物体所受到的总的压力，包括大气压和物体自身产生的其他压力。
1.2 表压（Gauge Pressure）表压是指相对于大气环境的过剩或超过大气环境的压力。
它是指物体所受到的超过大气环境的额外的、实际施加在物体上的压力。
2. 绝压和表压之间的关系绝压和表压之间存在一种简单而重要的换算关系。
这个关系可以通过以下公式表示：P abs=P gauge+P atm其中，•P abs表示绝对（或总）压力；•P gauge表示表（或过剩）压力；•P atm表示大气压力。
这个公式的意义在于，绝压等于表压加上大气压。
3. 换算关系的应用绝压和表压的换算关系在很多实际应用中都是非常重要的。
以下是一些常见领域中使用该换算关系的例子：3.1 汽车轮胎气压在汽车行驶过程中，轮胎的气压是一个重要参数，它直接影响到车辆的操控性能和燃油经济性。
通常情况下，汽车轮胎的气压是以表压形式给出的。
然而，在一些特定场合下（如检查轮胎气压时），我们可能需要将表压转换为绝压。
通过使用上述提到的换算关系，我们可以很容易地完成这个转换。
3.2 工业流体系统在工业流体系统中，精确测量和控制流体的绝压和表压是非常重要的。
例如，在一个液体储罐中，我们可能需要知道液面以上空气所施加在液面上的绝对（或总）压力。
通过测量液面上方空间内部分空气所施加的表压，并加上大气压力，我们可以得到液面以上的绝压。
3.3 医学领域在医学领域中，绝压和表压的换算关系也经常被使用。
例如，在监测患者呼吸时，呼吸机通常会测量患者的呼吸道表压。
然而，医生可能更关心的是患者的肺内绝压。
通过将呼吸道表压与大气压相加，医生可以得到患者肺内的绝压。
4. 注意事项在进行绝压和表压之间的换算时，需要注意以下几点：•在换算过程中，需要确保使用相同单位（如帕斯卡或巴）进行计算。

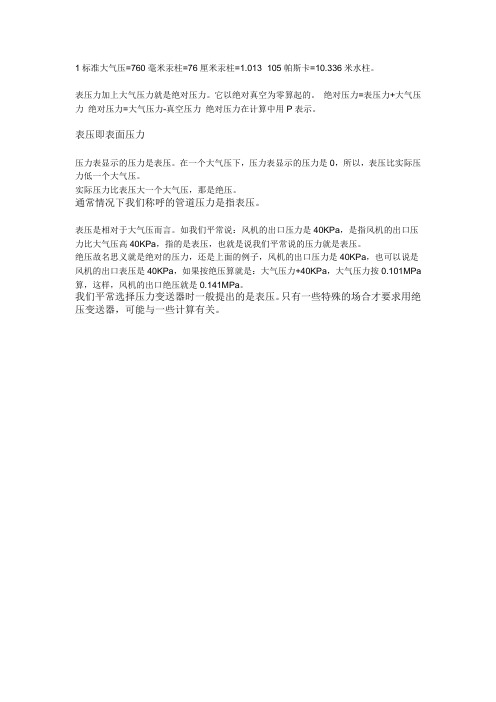

1标准大气压=760毫米汞柱=76厘米汞柱=1.013×105帕斯卡=10.336米水柱。
表压力加上大气压力就是绝对压力。
它以绝对真空为零算起的。
绝对压力=表压力+大气压力绝对压力=大气压力-真空压力绝对压力在计算中用P表示。
表压即表面压力
压力表显示的压力是表压。
在一个大气压下，压力表显示的压力是0，所以，表压比实际压力低一个大气压。
实际压力比表压大一个大气压，那是绝压。
通常情况下我们称呼的管道压力是指表压。
表压是相对于大气压而言。
如我们平常说：风机的出口压力是40KPa，是指风机的出口压力比大气压高40KPa，指的是表压，也就是说我们平常说的压力就是表压。
绝压故名思义就是绝对的压力，还是上面的例子，风机的出口压力是40KPa，也可以说是风机的出口表压是40KPa，如果按绝压算就是：大气压力+40KPa，大气压力按0.101MPa 算，这样，风机的出口绝压就是0.141MPa。
我们平常选择压力变送器时一般提出的是表压。
只有一些特殊的场合才要求用绝压变送器，可能与一些计算有关。

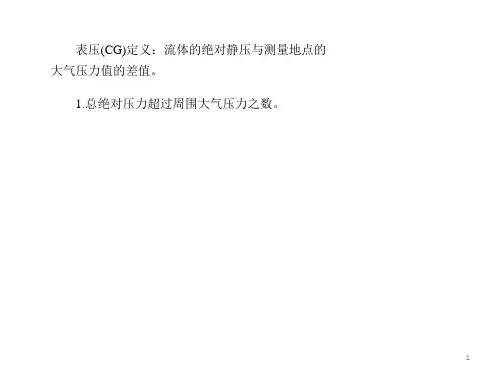

表压,负压,绝压,静压的定义(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--表压、负压、绝压、静压的定义表压（CG）定义：流体的绝对静压与测量地点的大气压力值的差值。
1.总绝对压力超过周围大气压力之数。
2.液体中某一点高出大气压力的那部分压力。
3.以大气压为基准的流体指示压力，可用压力计测得，称为表压，即：绝对压力-大气压=表压。
4.“表压”在真空行业特指：用普通真空表(相对压力表)测得的气体相对压力值，用负数表示，是指被测气体压力与大气压的差值。
也叫负压。
负压定义：风流的绝对压力(压强)小于井外或风筒外同标高的大气压力(压强)，其相对压力(压强)为负值,称负压。
简单的说，“负压”是低于常压（即常说的一个大气压）的气体压力状态。
也就是我们常说的“真空”。
1、低于现存的大气压力(取作参考零点)的压力。
负压风机2、低于大气压的稀薄度。
抽出式通风的矿井中，风流的绝对压力小于井外或风筒外同标高的绝对压力，其相对压力为负值，称负压。
通常在工业上，特别是微型泵(如微型真空泵，微型气泵，微型气体采样泵，微型气体循环泵，微型抽气泵)选型中常要涉及到这个概念。
绝压（CA）定义：指绝对压力：介质(液体、气体或蒸汽)所处空间的所有压力。
绝对压力是相对零压力而言的压力。
相对应的，表压力(相对压力)：如果绝对压力和大气压的差值是一个正值，那么这个正值就是表压力，即表压力=绝对压力-大气压>0,如果是负值，就叫真空度。
静压（HP）定义：运动流体的当地压强。
无声波存在时，媒质中的压力。
在流体力学方面指：1、流体在静止时所产生的压力。
2、流体在流动时产生的垂直于流体运动方向的压力。
3、流体中不受流速影响而测得的表压力值。
差压（CD）定义：通过差压变送器高压端和低压端检测到的压力相减得到的差值叫差压。
压力、表压、绝压、静压等参数的概念在压力测量中，常用绝对压力、表压力、负压力或真空度之分。

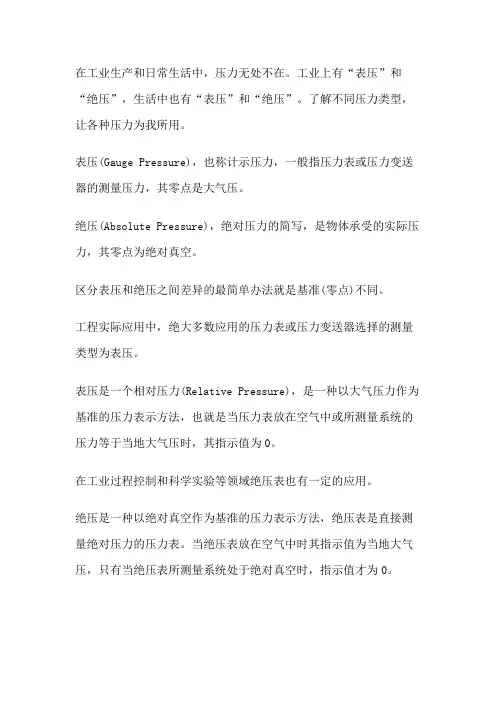

在工业生产和日常生活中，压力无处不在。
工业上有“表压”和“绝压”，生活中也有“表压”和“绝压”。
了解不同压力类型，让各种压力为我所用。
表压(Gauge Pressure)，也称计示压力，一般指压力表或压力变送器的测量压力，其零点是大气压。
绝压(Absolute Pressure)，绝对压力的简写，是物体承受的实际压力，其零点为绝对真空。
区分表压和绝压之间差异的最简单办法就是基准(零点)不同。
工程实际应用中，绝大多数应用的压力表或压力变送器选择的测量类型为表压。
表压是一个相对压力(Relative Pressure)，是一种以大气压力作为基准的压力表示方法，也就是当压力表放在空气中或所测量系统的压力等于当地大气压时，其指示值为0。
在工业过程控制和科学实验等领域绝压表也有一定的应用。
绝压是一种以绝对真空作为基准的压力表示方法，绝压表是直接测量绝对压力的压力表。
当绝压表放在空气中时其指示值为当地大气压，只有当绝压表所测量系统处于绝对真空时，指示值才为0。
综上所述，表压和绝压相差1个当地大气压力，二者关系式如下：表压＝绝压-大气压表压、绝压和负压关系示意图压力定义在物理学中，压力就是单位面积上的垂直作用力。
在制造业中，压力不仅影响物体的形状和结构，还直接关系到工艺流程的稳定性和安全性。
这个看似简单的定义，却蕴含着丰富的应用可能性。
从支撑起摩天大楼，到设计出高效的飞机机翼，压力概念无处不在。
垂直作用在物体表面上的力叫做压力2. 压力的单位压力的单位五花八门，反映了它在不同领域的广泛应用：•帕斯卡（Pa）：国际单位制（SI）中的压力标准单位，每m²（平方米）面积上 1N（牛顿）力的压力，即1Pa等于1N/m²• 千帕（kPa）：1kPa等于1000Pa，常用于工业测量• 兆帕（MPa）：1MPa等于1000kPa，或者1000000Pa，常用于工业测量• 巴（bar）：1bar等于100000Pa，常用于工程领域•psi（磅力每平方英寸）：1psi约等于6894.76Pa，主要在英美系统中使用• 标准大气压（atm）：等于101325 Pa，常用于气象学表压的定义表压，顾名思义，就是相对于当地大气压力的压力测量。
1. 表压指的是管道压力，指的是用压力表、真空表、U形管等仪器测出
来的压力，又叫相对压力），“表压力”以大气压力为起点，符号为
Pg。
2. 直接作用于容器或物体表面的压力，称为“绝对压力”，绝对压力值以绝对真空作为起点，符号为PABS（ ABS为下标）
绝对压力其实就是指表压加上当地大气压（一般加一标准大气压即可
101.3Kpa）
绝压=表压+—个大气压
如果是MPa单位
绝压=表压+0.1MPa
3. 表压二绝对压力-大气压力
真空度二大气压力-绝对压力
以绝对真空为基准测得的压力为绝对压力，以大气压力为基准测得的压力为表压或真空度
压力后面带G表示表压，带A表示绝压
表压g=gauge,指的是系统上压力表的压力指示。
也可以简单理解为，把一个压力表放在大气压下，这时压力表显示为零。
这时候的表压显示为0。
要是这个表压的压力上升，上升的数值就是表压。
绝对压力a=absolute，是以绝对压力为数值表示。
简单理解，就是大气压力+表压。
简单理解，在大气压下，表压为0,绝对压力就是1.013bar
绝压单位：MPa KPa Pa等
表压单位：MPa( G) , KPa(G Pa(G 等。
