压力变送器的参数设定

智能型压力变送器
使用说明书
1．产品概述
两线制工作方式。

压力传感器供电0. 5mA恒流源；
压力零点、量程自由设定；
按键操作、标定方式简单、快捷；
智能型压力变送器采用单片机电路，可靠准确的完成
传感器微弱信号的采集调理及环路电流变化输出。

2．技术指标
供电电源：DC13～36V; 负载电阻≤600Ω（供电24V时）输入阻抗：>1MΩ
传感器等效阻抗<5KΩ
采样速率：5次/秒
测量精度：±0.2％FS
输出精度：±0.2％
显示范围：-1999 ~ 9999
显示方式：0.36“四位红色LED
温度漂移：<50ppm/℃
工作温度：－20 ~ +80℃
相对湿度：<85%RH
【参数一览】
（将密码锁改为
1010）
符号 名称
内容 取值范围 I- 04
输出4mA 调整 0005～0500
I-20 输出20mA 调整 6500～7500
▲▲
S E T
2
3
4
1
【面板说明】
① 测量值显示窗
② 设置/确认键
③ 增加键
④ 减少键
4．输出电流调整
长按设置键 2秒以上不松开，直至显示 (Loc)参数； 点按 或 键，调出参数值，修改位闪烁，长按 或 键移动修改位，点按 或 修改参数值，点按 键保存；
① 将万用表电流档串入输出回路
② 将密码锁 (Loc)设置为1010；
③ 长按 键2秒以上不松开,显示窗显示参数 ()
3．接线。

压力变送器操作规程压力变送器操作规程一、使用范围、目的及编制依据本办法是用来规范和知道现场生产操作指导性文件，以保证压力变送器能够得到正确的维护，保证人身和设备的安全，满足现场工作要求。

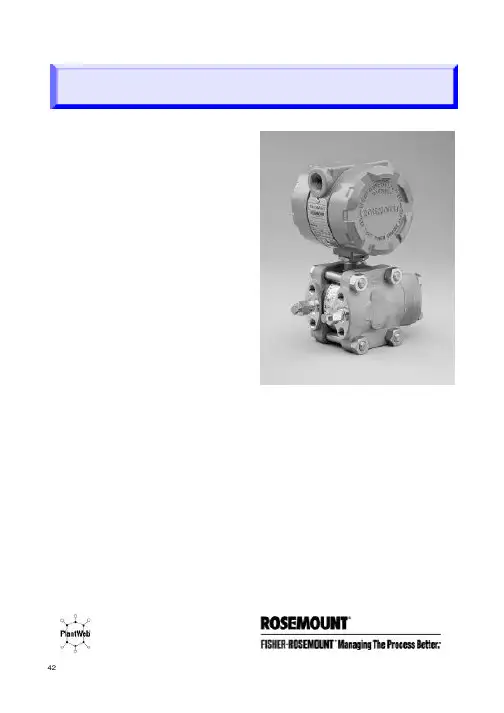

编制依据：《压力变送器说明书》二、主要技术参数a)规格型号：3051系列（ROSENOUNT）b)压力变送器的精度：0.25c)测量范围：0-12MPa；0-8MPa；0-13.8MPa三、风险提示与应急处理1、风险提示1）、天然气、导热油喷射伤人；2）、天然气、导热油、液化气、轻烃易燃易爆，泄露易造成火灾；2、应急处置1）、出现伤害、导热油喷射伤人；2）、天然气、导热油、液化气、轻烃泄露起火应立即用干粉灭火器进行覆盖灭火，并立即上报管道队调度；四、操作规程1 压力变送器排污操作规程a)准备齐全所需各种工具；b)关闭根部阀，关闭取压阀，开取压阀；c)拧紧排污孔，开根部阀，开取压阀；d)确认表头指示正常；2 压力变送拆卸、更换操作规程a)通知阀室值班室；b)在仪表机柜对要拆卸的变送器断电；c)关闭压力变送器根部阀门，用扳手松开排气小螺帽，泄压，完成后再旋紧；d)操作者左手握一扳手卡住压力变送器接头，右手握另一扳手卡住仪表根部阀接头，卸松压力变送器；e)用手卸下压力变送器；f)检查根部阀接头与所要安装压力变送器接头的螺纹扣型是否一致；g)用生胶带逆时针缠压力变送器丝扣；h)右手握紧压力变送器，左手扶正活动接头，并平稳转动活动接头，使之与压力变送器接头内螺纹相连，且使之稍稍上紧；i)然后左手我一扳手卡住压力变送器接头，右手握另一扳手卡住连通管活动接头，上紧压力变送器（注意用力不能太大，以防管道上的焊点断裂）；j)打开压力变送器根部阀检查是否泄漏，如无泄漏，则正式投入使用；k)记录所换新表的出厂编号、位置、量程、厂家、类型、精度等级等信息；l)在旧压力表上标明写下跟换标记，标明跟换日期；三、操作后的检查a) 检查压力指示是否正常；b) 检查仪表排气小螺帽是否有泄漏；c) 检查量程是否在合适的范围之类；四、维护保养措施按标定周期（1年）进行标定，对不符合精度等级的进行校验，校验不合格的进行更换。

一．产品特点简介JYB­G 压力变送器是一款电池供电， 具有无线通讯功能 的高精度智能型压力仪表。

·128×64 分辨率的大点阵液晶显示现场数据； ·电池供电，无需现场布线方便使用；·超低功耗设计，能够满足设备在现场使用 1 年以上； ·无线通讯功能，可实现远端数据实时监测； ·金属外壳，全密封设计，保证全天候无忧作业。

二．主要用途本产品主要应用领域是针对野外或配套供电环境不便的场合， 如输油， 输汽， 供暖等输送能源管道进行压力监测，实现信号无线远传，配合无线通讯接收模块使用，上位机可直接使用组态实时监测采集数据。

三．技术说明主要参数： 1、输出形式：无线通讯2、供电电池：能量型 C/ER26500 3.6V/8.5Ah 锂电池3、量程范围：0～3.5MPa（可定制最大量程 60MPa）4、准 确 度：±0.25％F·S □ 6、介质温度：－30℃～100℃ 7、环境温度：－30℃～45℃ 8、响应时间：≤100ms 9、平均功耗：≤2mW10、视窗尺寸：54mm×45mm（128×64点） 11、通信频段：433 MHz (428MHz～435.5MHz) 12、传输距离：视现场环境最远可达 200m 13、过程连接：M20×1.5 螺纹 及其它 14、过载压力：2 倍量程15、测量介质：油、水、气体等与 316 不锈钢兼容介质。

16、防爆等级：Exib II CT4 17、产品重量：约 1200 g 工作条件：变送器避免安装在机械振动和较强电磁干扰的环境下。

变送器外形：变送器尺寸五．试运行 变送器电池断电：将后盖打开，无需拿掉电池，只需将变送器电路板背面的两个跳线帽如图连接。

图 1 跳线帽 SW1、SW2横插为电池断开，图 2 跳线帽 SW1、SW2纵插为电池接通。

图 1图 2工作模式说明：后台工作模式，系统自动进入睡眠模式，平时液晶没 有显示，用磁钢可以唤醒系统，显示压力值，一定时 间间隔无线通讯发送一次采集数据，功耗会更低，适 用无人值守场合。

压力变送器使用说明书杭州美仪自动化有限公司U-SUP-P300-S CN 5第5版杭州美仪自动化有限公司前言●感谢您购买本公司产品。

●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。

●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。

●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。

注意●本手册内容如因功能升级等有修改时，恕不通知。

●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。

●本手册内容严禁转载、复制。

●本产品禁止使用在防爆场合。

版本U-SUP-P300-S CN5第五版2020年12月确认包装内容打开包装箱后，开始操作之前请先确认包装内容。

如发现型号和数量有误或者外观上有物理损坏时，请与本公司联系。

产品清单产品包装内容目录第一章产品概述 (1)第二章主要特点 (2)第三章外形尺寸及安装 (3)第四章技术参数 (9)第五章电气连接 (10)5.1赫斯曼结构电气连接图 (10)5.2直接引线结构电气连接 (13)第六章使用与安装 (14)第七章压力变送器安全说明 (15)第八章注意事项 (16)第九章质保及售后服务 (17)第十章Modbus地址和举例 (18)第一章产品概述第一章产品概述扩散硅压力变送器选用进口高精度、高稳定性压力敏感芯片。

敏感芯片采用先进的微机械刻蚀加工工艺，通过在硅片上扩散四个高精度电阻，从而形成惠斯通电桥。

由于压阻效应，四个桥臂电阻的阻值发生变化，电桥失衡，敏感元件输出一个对应压力变化的电信号。

输出的电信号通过放大和非线性矫正电路的补偿，产生与输入压力成线性对应关系的电压、电流信号。

第二章主要特点第二章主要特点●结构小巧、安装方便。

●先进的膜片/充油隔离技术。

●高稳定性、高可靠性。

●耐震，抗射频干扰。

●316L不锈钢隔离膜片结构。

●高精度、全不锈钢结构。

●微型放大器，电压、电流、RS485信号输出。

cerabar S 压力变送器操作手册概览目录1、安全手册 (5)1.1设计用途 (5)1.2安装、调试和操作 (5)1.3操作安全性 (5)1.4安全惯例和图标的注释 (6)2、认证 (6)2.1仪表设计 (6)2.2供货围 (7)2.3CE 标志 (8)2.4注册商标 (8)3、安装 (8)3.1接收和存储仪表 (8)3.2安装条件 (9)3.3安装手册 (9)3.4安装后的检查 (11)4、接线 (12)4.1仪表的接线 (12)4.2电子腔室的接线 (13)4.3等电势 (15)4.4接线后检査 (15)5、操作 (15)5.1现场显示模块（可选） (15)5.2操作按钮 (16)5.3现场操作-不带就地现场显示 (18)5. 4现场操作-带现场显示 (19)5.5HistoROM （可选） (20)5. 6 TOF TOOL操作程序 (22)5.7通过手持终端HART手操器操作 (23)5.8 Commuwin II 操作程序 (23)5.9锁定/解锁操作 (23)5.10工厂设定（重置） (24)G调试 (25)6.1功能检测 (26)62语言选择与测量模式选择 (26)6.3位置调节 (27)64压力测量 (27)65液位测量 (29)7维护 (31)7.1表面清洁 (31)8. ........................................................................................................................ 故障排除 (31)8.1错误信息 (31)8.2输出响应错误 (37)8.3确认错误信息 (38)8.4维修 (39)8.5带防爆认证的仪表维修 (39)8.6备件 (39)8.7返修仪表 (40)8.8存储 (40)8.9软件 (40)9......................................................................................................................... 技术数据. (41)10附件 (41)10.1现场显示，TOFTOOL和现场手操器的操作菜单 (41)10.2HART Commuwin II 操作矩阵 (41)10.3专利 (42)索引K安全手册1.1设计用途Cerabar S是一种测量压力和液位的压力变送器。

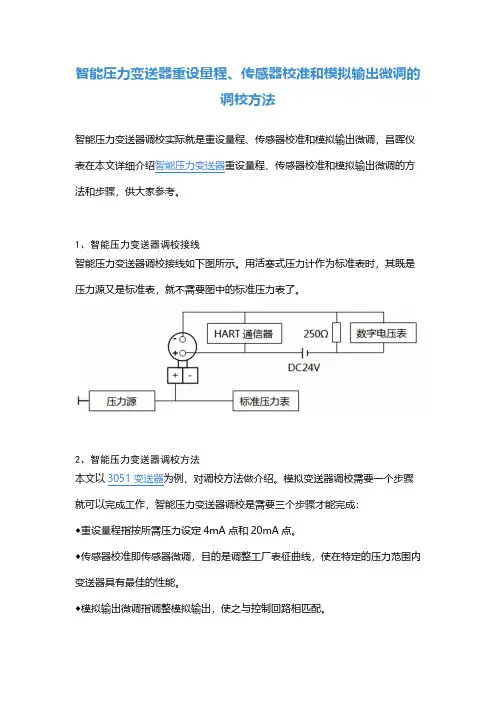

智能压力变送器重设量程、传感器校准和模拟输出微调的调校方法智能压力变送器调校实际就是重设量程、传感器校准和模拟输出微调，昌晖仪表在本文详细介绍智能压力变送器重设量程、传感器校准和模拟输出微调的方法和步骤，供大家参考。

1、智能压力变送器调校接线智能压力变送器调校接线如下图所示。

用活塞式压力计作为标准表时，其既是压力源又是标准表，就不需要图中的标准压力表了。

2、智能压力变送器调校方法本文以3051变送器为例，对调校方法做介绍。

模拟变送器调校需要一个步骤就可以完成工作，智能压力变送器调校是需要三个步骤才能完成：◆重设量程指按所需压力设定4mA点和20mA点。

◆传感器校准即传感器微调，目的是调整工厂表征曲线，使在特定的压力范围内变送器具有最佳的性能。

◆模拟输出微调指调整模拟输出，使之与控制回路相匹配。

①智能压力变送器重设量程量程值命令可设置4mA点和20mA点，即量程下限和上限值。

不论设定什么量程，智能压力变送器内的传感器将会测量和记录实际的输入参数值。

假设将4mA和20mA设为对应0和10kPa，但智能压力变送器检测到输入压力为25kPa时，它会以数字方式输出25kPa的读数以及量程百分数250%。

重设量程有以下三种方法：A、只用手操器设定量程。

只使用手操器设定量程是最简便的方法。

该操作不需要压力输入，只要用HART手操器的快捷键4或5，就可以改变智能压力变送器4mA和20mA的数值。

B、用压力源和手操器设定量程。

用HART手操器快捷键指令序列1，2，3， 1，2。

如不知道4mA点和20mA点的具体值时，利用手操器与压力源设定量程，输入上述快捷键指令序列，按照HART手操器联机菜单指令操作，就可修改4mA和20mA的数值。

C、使用压力源及变送器的“零点”、“量程”按钮设定量程。

此法常用在不清楚4mA点和20mA点的具体值，并且又无手操器时。

具体按以下步骤进行：a、旋松智能压力变送器盖顶上固定标牌的螺钉，移开标牌，就可看见零点和量程按钮了；b、使智能压力变送器高压室通大气(即下限量程的输入压力为0)，然后按下“零点”按钮2s，观察输出是否为4mA。

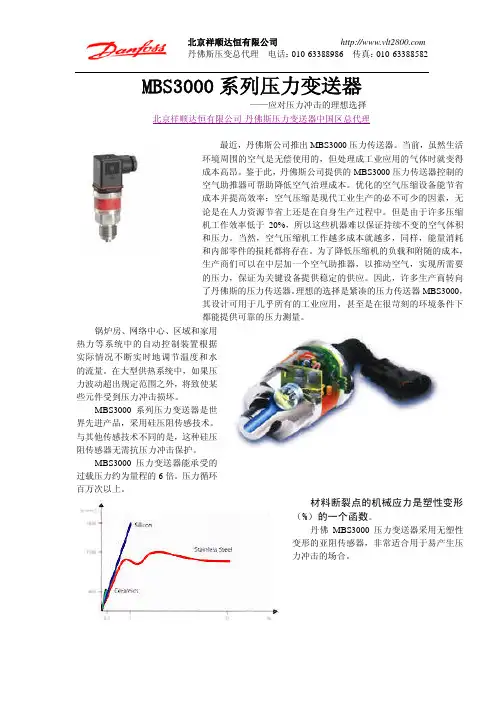

MBS3000系列压力变送器——应对压力冲击的理想选择北京祥顺达恒有限公司-丹佛斯压力变送器中国区总代理最近，丹佛斯公司推出MBS3000压力传送器。

当前，虽然生活环境周围的空气是无偿使用的，但处理成工业应用的气体时就变得成本高昂。

鉴于此，丹佛斯公司提供的MBS3000压力传送器控制的空气助推器可帮助降低空气治理成本。

优化的空气压缩设备能节省成本并提高效率：空气压缩是现代工业生产的必不可少的因素，无论是在人力资源节省上还是在自身生产过程中。

但是由于许多压缩机工作效率低于20%，所以这些机器难以保证持续不变的空气体积和压力。

当然，空气压缩机工作越多成本就越多，同样，能量消耗和内部零件的损耗都将存在。

为了降低压缩机的负载和附随的成本，生产商们可以在中层加一个空气助推器，以推动空气，实现所需要的压力，保证为关键设备提供稳定的供应。

因此，许多生产商转向了丹佛斯的压力传送器。

理想的选择是紧凑的压力传送器MBS3000，其设计可用于几乎所有的工业应用，甚至是在很苛刻的环境条件下都能提供可靠的压力测量。

锅炉房、网络中心、区域和家用热力等系统中的自动控制装置根据实际情况不断实时地调节温度和水的流量。

在大型供热系统中，如果压力波动超出规定范围之外，将致使某些元件受到压力冲击损坏。

MBS3000系列压力变送器是世界先进产品，采用硅压阻传感技术。

与其他传感技术不同的是，这种硅压阻传感器无需抗压力冲击保护。

MBS3000压力变送器能承受的过载压力约为量程的6倍。

压力循环百万次以上。

材料断裂点的机械应力是塑性变形（%）的一个函数。

丹佛MBS3000压力变送器采用无塑性变形的亚阻传感器，非常适合用于易产生压力冲击的场合。

MBS3000压力变送器恒压供水系统中经典应用具体技术参数：压力连接：G1/4(DIN162888)。

压力范围：0-1bar,0-0.6bar,0-2.5bar,0-2.5bar,0-4bar,0-6bar,0-10bar,0-16bar,0-25bar,0-40bar,0-60bar0-100bar,0-160bar,0-250bar,0-400bar,0-600bar。

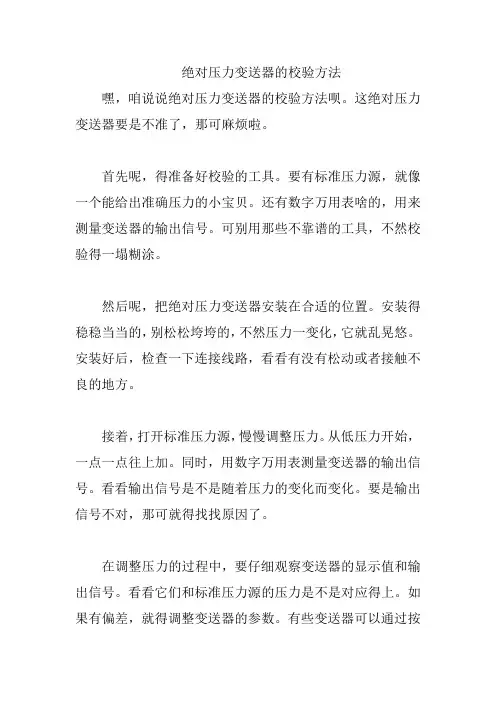

绝对压力变送器的校验方法嘿，咱说说绝对压力变送器的校验方法呗。

这绝对压力变送器要是不准了，那可麻烦啦。

首先呢，得准备好校验的工具。

要有标准压力源，就像一个能给出准确压力的小宝贝。

还有数字万用表啥的，用来测量变送器的输出信号。

可别用那些不靠谱的工具，不然校验得一塌糊涂。

然后呢，把绝对压力变送器安装在合适的位置。

安装得稳稳当当的，别松松垮垮的，不然压力一变化，它就乱晃悠。

安装好后，检查一下连接线路，看看有没有松动或者接触不良的地方。

接着，打开标准压力源，慢慢调整压力。

从低压力开始，一点一点往上加。

同时，用数字万用表测量变送器的输出信号。

看看输出信号是不是随着压力的变化而变化。

要是输出信号不对，那可就得找找原因了。

在调整压力的过程中，要仔细观察变送器的显示值和输出信号。

看看它们和标准压力源的压力是不是对应得上。

如果有偏差，就得调整变送器的参数。

有些变送器可以通过按键或者旋钮来调整，有些则需要用专门的软件来调整。

还有啊，校验的时候要注意环境因素。

温度不能太高也不能太低，湿度也不能太大。

不然会影响变送器的性能。

要是在恶劣的环境下校验，那结果可能不准哦。

我给你讲个事儿吧。

我们厂里有一次绝对压力变送器不准了，大家都不知道咋回事。

后来请了个老师傅来校验。

老师傅先准备好工具，把变送器安装好，然后慢慢地调整压力。

他一边调整一边观察变送器的显示值和输出信号，还时不时地用数字万用表测量一下。

经过一番折腾，终于找到了问题所在，原来是变送器的参数设置错了。

老师傅调整好参数后，再校验了一遍，这下变送器就准了。

从那以后，我们厂里的人都知道了，校验绝对压力变送器要仔细认真，不能马虎。

总之呢，校验绝对压力变送器要准备好工具，安装好变送器，调整压力，观察显示值和输出信号，注意环境因素。

这样才能把变送器校验准确，让它正常工作。
