压力变送器使用说明书

使用说明书U-WYLP400-MKCN4压力变送器压力敏感核心采用了高性能的硅压阻式压力充油芯体，内部的专用集成电路将传感器毫伏信号转换成标准远距离的传输电流信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC 等方便相连。

该系列产品广泛应用于工业过程控制、石油、化工、冶金等行业。

1主要技术参数（1）温度补偿范围：-10℃～70℃；（2）变送器的准确度等级分为：0.1级，基本误差为±0.1%；0.3级，基本误差为±0.3%；0.5级，基本误差为±0.5%（基本误差以量程的百分数表示）。

（3）热零点漂移环境温度偏离参比工作条件时，变送器的零点漂移应不大于0.03%FS/℃。

（4）热灵敏度漂移环境温度偏离参比工作条件时，变送器的满量程漂移应不大于0.03%FS/℃。

（5）绝缘电阻在参比工作条件下，变送器各端子对地之间的绝缘电阻不得低于50MΩ/250V 。

2外形及安装外形结构见图1，该压力变送器由壳体、放大器、接线端子组成，选用液晶表头显示。

后盖前盖图1（1）选择易于操作、维护的地方进行安装；（2）应尽量远离振动源安装；（3）应尽量远离热源的地方安装；（4）直接安装在管道或设备上，安装时用扳手夹紧在变送器六方处。

4电气连接打开仪表后盖（接线端子面），见接线端子，电源连接见下图2；图25安全使用注意事项(1)搬运与安装变送器时应小心谨慎，避免碰撞而影响电路的性能。

(2)变送器进压口内有隔离膜片，切勿人为用异物触碰。

(3)变送器外螺纹处一定要注意密封，否则会造成压力不准不稳。

(4)安全栅须取得防爆合格证，其安装应按其说明书的要求进行。

(5)在产品安装使用中如遇到问题请与我公司联系，在产品发生异常时，请不要擅自打开进行修理，应及时与厂家联系。

(6)本产品禁止使用在防爆场合。

压力变送器说明书-CAL-FENGHAI.-(YICAI)-Company One1YBY-1 压力变送器使用说明书青岛奥博仪表设备有限公司目录一.概述………………………………………………二.工作原理与特点 (1)三 .技术指标 (1)四 .接线及安装 (2)五. 调整 (5)六. 注意事项 (6)一、概述：本压力变送器是依据《JJG882-2004中华人民共和国国家计量检定规程--压力变送器》，同时以《JB/中华人民共和国机械行业标准DDZ-ZZZ系列电动单元组合仪表力单元平衡式变送器》为产品标准以Ⅲ型电动组合仪表的变送单元，可广泛应用于测量工业领域液体、气体的压力，把被测压力参数值转换成4～20mA标准信号，可与多种仪表相配套。

因而可广泛应用于石油、化工、冶金、电站、锅炉、轻工等许多部门。

二、工作原理与特点1、本变送器的传感元件是扩散硅力敏器件。

这种器件是利用集成电路工艺，在晶体硅片上制成敏感压阻，组成惠斯登电桥，作为力电转换的敏感器件。

当受到外力作用时，电桥失去平衡。

当给桥路加一恒流激励电源时，可以将压力信号线性地转换成毫伏级电压信号，经放大转换变成4～20mA标准信号输出，便于远距离传送。

2、由于本送器采用了扩散硅式力敏器件，使其体积和重量大大减小。

不仅外型美观、结构简单，而且各项技术性能稳定可靠，所以安装和维护特别方便，无需现场调试。

输出的标准电流信号，实现远距离传输便于用户便用。

因此，本变送器是过程控制中的理想仪表。

三、技术指标：1.量程：0～；0～; 0～60MPa。

2.基本误差：≤%3.反映时间：＜500mS4.电源：24VDC±5%5.输出：4～20mADC6.负载电阻：≤350Ω7.被测介质温度：-10～60℃8.重量：约㎏1四、接线及安装1、接线方式（1）4～20mA电流测量：V+（红） +24V变送器稳压电源V- 地+ -直流数字电流表图（1）A 4～20mA电流测量接线图（2）1~5V电压测量V+（红） +24V变送器稳压电源V- 地250Ω精密＋电阻－直流数字电流表图（1）B 1~5V电压测量接线图（3）多个压力变送器共用一组电源的连接方法：多个压力变送器共用一组电源的连接方法有负载共地和负载2共电源两种接法,一般推荐采用负载共地接法,见图(2)不推荐采用负载共电源接法。

一、1151压力变送器工作原理被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔膜片和δ1151压力变送器原理图元件内的填充液传到预张紧的测量腊片两侧，测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等，当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容就不等，通过检测，放大转换成4-2OmA的二线制电流信号。

压力交送器和绝对压力交送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空元份结构图见右图二、电气原理图1151压力变松电气原理图三、主要特点电容式变送器有下列特点1.品种齐全、精度高、稳定性好，价格比同类进口仪表便宜2.采用二线制工作方式3.敏感元件采用固体化结构，小型坚固，抗振能力强4.主要部件可与1151同类产品进行互换，5.关键零部件、电子元件及接插件均采用国际上高质量产品。

本系列产品可靠性好，质量稳定，故障率少。

6.正迁移可达500%，负迁移可达600%(最小量程时)7.阻尼可调电容式变送器品种齐全，用户可按不同需要任意选用，自微差压至大差压，从低压力至高压力、绝对压力、高静压差压。

DP/GP型变送器带上各种远传装置后，就成为远传式差压、压力变送器。

采用ANSI标准，管道尺寸3"，法兰等级150磅(2.5MPa)，插入筒式远传装置后，插入筒长度一般结构尺寸八、1151变送器典型安装变送器可以直接安装在测量点处，可以安装在墙上，或者使用安装板(变送器附件)夹拼在2''(约φ50mm)的管道上。

变送器压力容室上的导压连接孔为1/4-18NPT螺纹孔，接头上的导压接孔为1/2-14NPT内锥管螺纹(或M2OXl.5-18外螺纹)，根据需要可选择与引压接头1/2-14NPT锥管螺纹的过渡接头。

变送器可以轻而易举地从流程1艺管道上拆下，万法是拧下紧固接头的两个螺栓。

压力变送器使用说明书使用说明书一、产品简介压力变送器是一种用于测量和转换压力信号的仪器，广泛应用于工业自动化控制系统中。

本使用说明书旨在向用户介绍如何正确操作和使用压力变送器，以确保其正常工作并提供准确的结果。

二、产品特点1. 多功能显示屏：压力变送器配备了一个多功能显示屏，可实时显示当前的压力值，并具有高亮度和大字体，方便用户在各种环境下清晰读取。

2. 高精度测量：压力变送器采用先进的传感技术，能够提供高精度的压力测量结果，误差范围小于0.5%。

3. 可调量程：用户可以根据实际需求调整压力变送器的量程，以适应不同压力范围的测量要求。

4. 反向保护功能：压力变送器具有反向保护功能，可有效防止错误安装或逆向操作造成的设备损坏。

三、使用步骤1. 安装：在安装压力变送器之前，请务必确认管道和接口的清洁度，并确保压力变送器和管道之间的连接紧固可靠。

请注意避免弯曲或扭曲导致的应力集中。

2. 电气连接：将压力变送器的电源线与电气系统连接，确保正负极连接正确。

务必遵守相关安全规范，以防止短路或电击。

3. 参数设置：使用说明书中提供的操作界面设置功能，根据实际测量需求，配置压力变送器的参数。

包括量程范围、输出信号类型等。

4. 稳定运行：打开电源并激活压力变送器，观察显示屏上的压力数值是否稳定。

如果数值不稳定或显示异常，请检查电气连接和参数设置是否正确。

四、注意事项1. 请勿将压力变送器暴露于过高的温度或湿度环境中，以免影响其正常运行。

2. 避免将压力变送器安装在易受冲击或振动的位置，以免影响测量的准确性。

3. 请勿随意改动压力变送器的内部结构或电气连接，以防止设备故障或损坏。

4. 如果发现压力变送器的测量结果与实际情况不符，请检查是否存在误操作或其他外部干扰，并及时联系售后服务。

五、维护保养1. 定期检查压力变送器的外部连接是否松动，如有必要，请进行紧固。

2. 请定期清洁压力变送器的外壳和显示屏，避免灰尘或污渍影响操作和读数的清晰度。

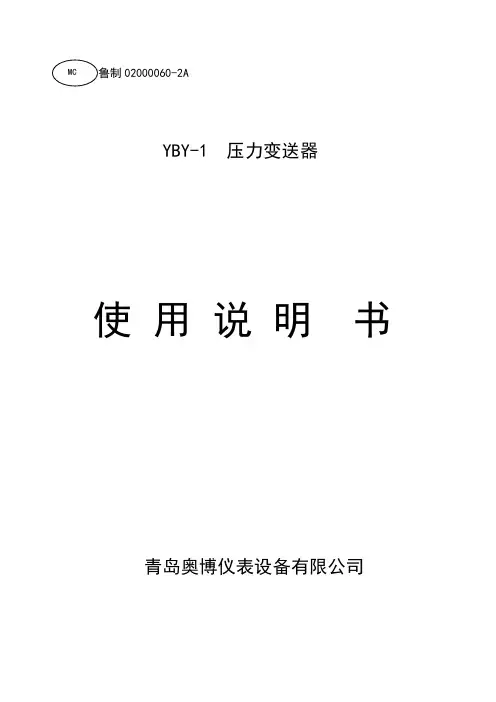

02000060-2AYBY-1 压力变送器使用说明书青岛奥博仪表设备有限公司目录一.概述………………………………………………二.工作原理与特点 (1)三 .技术指标 (1)四 .接线及安装 (2)五. 调整 (5)六. 注意事项 (6)一、概述：本压力变送器是依据《JJG882-2004中华人民共和国国家计量检定规程--压力变送器》，同时以《JB/中华人民共和国机械行业标准DDZ-ZZZ系列电动单元组合仪表力单元平衡式变送器》为产品标准以Ⅲ型电动组合仪表的变送单元，可广泛应用于测量工业领域液体、气体的压力，把被测压力参数值转换成4～20mA标准信号，可与多种仪表相配套。

因而可广泛应用于石油、化工、冶金、电站、锅炉、轻工等许多部门。

二、工作原理与特点1、本变送器的传感元件是扩散硅力敏器件。

这种器件是利用集成电路工艺，在晶体硅片上制成敏感压阻，组成惠斯登电桥，作为力电转换的敏感器件。

当受到外力作用时，电桥失去平衡。

当给桥路加一恒流激励电源时，可以将压力信号线性地转换成毫伏级电压信号，经放大转换变成4～20mA标准信号输出，便于远距离传送。

2、由于本送器采用了扩散硅式力敏器件，使其体积和重量大大减小。

不仅外型美观、结构简单，而且各项技术性能稳定可靠，所以安装和维护特别方便，无需现场调试。

输出的标准电流信号，实现远距离传输便于用户便用。

因此，本变送器是过程控制中的理想仪表。

三、技术指标：1.量程：0～；0～; 0～60MPa。

2.基本误差：≤%3.反映时间：＜500mS4.电源：24VDC±5%5.输出：4～20mADC6.负载电阻：≤350Ω7.被测介质温度：-10～60℃8.重量：约㎏1四、接线及安装1、接线方式（1）4～20mA电流测量：V+（红） +24V变送器稳压电源V- 地+ -直流数字电流表图（1）A 4～20mA电流测量接线图（2）1~5V电压测量V+（红） +24V变送器稳压电源V- 地250Ω精密＋电阻－直流数字电流表图（1）B 1~5V电压测量接线图（3）多个压力变送器共用一组电源的连接方法：多个压力变送器共用一组电源的连接方法有负载共地和负载2共电源两种接法,一般推荐采用负载共地接法,见图(2)不推荐采用负载共电源接法。

XXX系列压力变送器使用说明书XXXXXXX有限公司XXX压力变送器使用说明书一：概述我公司生产的压力变送器，是采用新一代的压力检测原理，与传统产品相比具有技术先进、性能可靠、安装方便、精确度高、体积小、耐振动等优点。

已成为当今使用最多的压力变送器。

适用于化工、石油、电厂、冶金、建材、医药、食品、给排水等领域的气体、液体、蒸汽介质的压力检测，并将其转换成4-20mADC信号。

配合相应的显示仪表，记录仪表或调节器，实现压力参数的自动检控。

二：主要技术指标使用对象液体、气体或蒸汽工作电压13V～48V DC输出信号4mA～20mA DC测量范围表压力：最大0～60MPa最小0～10kPa绝对压力：最大0～30MPa最小0～20kPa负压力：-0.1MPa～1MPa量程比20：1（智能型）3：1（模拟型）过载范围优于2倍出厂量程精度①精度等级：0.1级0.2级②温度影响：±0.25%FS/10k③稳定性：优于0.2%FS/年④位置影响：安装位置零点对影响小于20Pa允许温度①正常工作温度：-20℃～80℃液晶屏工作温度范围：-20℃～70℃②贮存温度：-20℃～80℃相对湿度0~95%RH防爆等级ExdⅡCT5 Gb智能的带背光XXX显示，带HART输出与被测介质接触部分的材料①过程连接件：316不锈钢，哈氏合金C②密封件：氟橡胶丁腈橡胶聚四氟乙烯接线方式引出接头选用通用电缆接头M20×1.5。

电缆两芯CR/PP氯丁二烯橡胶/聚丙烯0.75平方带屏蔽线。

三：测量原理与结构特点压力变送器的传感器采用扩散和光刻的方法在半导体硅片上生成惠斯通电桥，利用压阻效应原理，将被测介质的压力转换成电信号，经放大、电压/电流转换后，输出标准直流电流信号。

压力变送器的电路原理包括：恒流激励（RF）、放大器（A）、电压/电流转换（V/I）和保护电路等组成。

原理框图如下：压力变送器直接感受被测压力，无机械可动部件，故具有无磨擦、无间隙，机械强度高，抗冲击、耐振动等优点。

BP800/BP801 系列压力（液位）变送器使用说明书BP800系列变送器主要由测压元件传感器（也称作压力传感器）、测量电路和过程连接件三部分组成。

它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号(如4~20mADC等)，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。

技术指标测量范围：-0.1～60MPa 精度：0.2 、0.5级介质温度：0～70℃（高温需要定制）输出信号：二线制4～20mADC 电压：标准24VDC 负载能力：0-500Ω不灵敏区：≤±1.0[%]FS防护等级：IP68电气连接方式调零位和调满度用户在对变送器有重新检测的需求且具备检验设备的时候，可按以下步骤实施检验及调整。

打开接线盒可看到电路板上调零电位器Z及调满电位器S。

接好24VDC标准电源，接进能测量4-20mADC的标准电流表（精度0.2级以上）即可进行调整。

具体步骤如下：1 零点调节：变送器置于零点压力下，调节零位电位器，使输出电流为４mA。

2 满度调节：变送器置于满点压力下，调节满度电位器，使输出电流为２０mA。

3 反复1、2次步骤直到符合要求。

注意事项1凡供货产品均带有产品合格证及使用说明书，请认真查对其中技术参数以免出错。

2拧紧螺纹时应慢速拧紧，注意密封，不能把转矩直接加到变送器壳体上，只能加在压力接口的六角上。

3接线应严格按照我公司使用说明要求进行。

4本产品禁止随意拆卸、碰撞、跌落、用力甩打、用尖锐器具捅引压孔等有可能损坏产品外表及内部线路的一切行为。

5通电后即可工作，但预热30分钟后输出稳定。

6使用中若发现异常，应关掉电源，停止使用，进行检查或向我公司技术部门联系。

7运输、储存时应恢复包装，存放在阴凉、干燥、通风的库房内。

8产品本身质量问题（人为或者安装、选型不当而导致的产品损坏除外）12个月之内免费维修.9任何产品都有正常使用寿命，工程设计者在使用本产品时请同时设计备用方案，以免产品出现故障引起用户不必要的损失。

YLM710扩散硅压力变送器使用说明书一、概述：YLM710扩散硅压力变送器是我公司最新开发研制的一种新型工业压力变送器。

采用不锈钢防腐蚀结构体，适用于一般性液体和气体的压力测量。

可用于自来水、石油传输、化工过程，以及各种系统压力测量，以达到计量、控制、报警、调度、节能等目的。

二、主要特点：1．结构小巧、安装方便，可直接安装，也可采用支架安装。

2．先进的膜片/充油隔离技术。

3．高稳定性、高可靠性。

4．耐震，抗射频干扰。

5．一体化接线盒：所有电气接线都直接与变送器外壳的现场端子腔室相连。

从而消除了安装中间接线盒所带来的费用和麻烦。

三、主要技术参数：a)量程：0-200Pa至0-100Mpa;-0.1MPa～＋0.1MPa;b)精度：±0.25%F.S；±0.5%F.S(一般为0.5%F.S);c)温区：0-60℃；d)电源：24VDC；e)输出：4-20mA(0-10mA亦可供货)；f)过载：量程×1.5倍；g)防爆级别：EX iaⅡCT5;h)防尘防潮：全天候；位液晶显示（用户订货时须另指明）；i)指示表头：31/2j).重量：约1Kg。

四、工作原理：YLM710扩散硅压力变送器选用进口高精度、高稳定性压力敏感芯片。

敏感芯片采用先进的微机械刻蚀加工工艺在硅片上扩散四个电阻形成的四臂式惠斯登电桥，和具有温度补偿作用的高精度电阻封装而成。

由于压阻效应，四个桥臂电阻的阻值发生变化，电桥失衡，敏感元件输出一个对应压力变化的电信号。

输出的电信号通过放大和非线性矫正电路的补偿，产生与输入压力成线性对应关10mA输出）。

系的4-20mADC二线制标准信号。

（亦可O-五、使用与安装：1、压力变送器应尽量安装在温度波动小的地方，同时要避免振动和冲击。

2、压力变送器可直接安装在测量点上。

连接螺纹：M20×1.5或1/2-NPT。

特殊用途各种规格法兰接口（需用户特殊订货）。

3、变送器适用于各种一般腐蚀性液体及气体压力测量。

使用说明书压力/差压智能变送器Operation instruction目录1.引言 (2)2.运输 (3)3.储藏 (3)4.产品标识 (3)5.工作原理 (4)6.安装 (5)7.电气连接 (7)8.使用 (8)9.菜单操作 (9)10.维护 (27)11.修理 (27)引言智能压力/差压变送器是采用高精度硅传感器技术，新型智能高精度变送器，基于通过微处理器的电子部件，实现与现场设备通信。

压力/差压变送器包括表压、差压、绝对压力、高静压差压等多个品种。

广泛应用于石油、化工、电力、冶金、水务、酿造等工业领域。

长期以来，以产品的卓越品质和优质的售后服务，赢得了用户一致的好评。

■运输在校验之后，仪器被包装在纸箱（GB/T 13384-2008）中以保护免遭损伤。

■储藏储藏仪器无需任何特殊处理。

对储藏期没有限制，但保质期仍按公司规定的期限一致。

■产品标识产品铭牌标识包括序列号、量程、精度等级、输入电压、输出、出厂日期等相关信息。

重要:查询时务必提供仪表序列号。

■工作原理图1压力变送器包括两个功能单元:—主单元—辅助单元主单元包括传感器和过程连接，工作原理如下:过程介质通过柔性、抗腐蚀性的隔离膜片以及填充液在测量膜片上施加压力,测量膜片的一端接大气(用于表压测量)或真空(用于绝压测量).当所测的压力通过测量膜片和填充液，传递给传感器硅芯片,使传感器硅芯片的阻值发生变化,从而导致检测系统输出电压变化.该输出电压与压力变化成正比，图 1 压力（绝压）变送器再由适配单元和放大器转化成一标准化信号输出。

图2差压变送器包括两个功能单元:—主单元—辅助单元主主单元包括传感器和过程连接，工作原理如下:传感器模块采用全焊接技术，内部拥有一个整体化的过载膜片，一个绝对压力传感器和一个差压传感器。

绝压传感器只装在传感器膜盒的高压侧，作为静压补偿的参考值。

差压传感器的负压侧与传感器膜盒的低压腔相连.当所测的差压力通过图2 差压变送器隔离膜片和填充液，传递给传感器硅芯片，使传感器芯片的阻值发生变化,从而导致检测系统输出电压变化。

Tel: +86-9 / 86048879 Fax：+86-88074568-808网址(URL)： Email:zhekongkeji163.品质铸造浙控科技成就梦想！技术说明书地址：中国·浙江省杭州市西湖区三墩镇金渡北路88号邮编：310003Add:88 Jindu North Road Sandun, Xihu,Hangzhou,Zhejiang,China: +86-9 / 86048879 传真：+86-8-808. . 资.料. ..杭州浙控科技有限公司尊敬的客户：衷心感谢您使用我单位制造生产的压力变送器、液位变送器。

您在实际操作仪表的过程中，一定有新的发现和更切合实际的使用方法，您对仪表的外型、结构、功能也会有独到的体会，我们期盼您直言不讳，提出宝贵意见，我们将把您的意见转化为动力投入到完善仪器、改进服务等具体行动中去。

客户服务部压力变送器一、用途本产品广泛用于石油、化工、冶金、电力、轻工、建材、科研等企事业单位，实现对流体压力的测量，可适用于工业测量的各种场合及介质，是工业自动化领域理想的压力测量仪表。

二、特点1、选用具有国际先进水平的传感器，配合高精度的元器件，经严格的工艺过程装配而成，因此在使用温度范围内非线性小，长期稳定性好。

2、可靠的机械保护IP65和防爆保护dⅡBT4/T6，适用于各种恶劣环境。

3、可用于测量粘稠、结晶及腐蚀性介质。

4、4～20mADC标准电流信号输出，二线制工作。

5、体积小，重量轻，安装、调试、使用方便。

三、技术指标◆被测介质：与316不锈钢兼容的液体、气体、蒸汽◆测量范围：-95KPa～40MPa◆输出：4～20mADC二线制◆准确度：0.2%FS，0.5%FS. . 资.料. ..◆温度影响系数：±0.15%FS/10℃◆稳定性：优于0.2%FS/年◆电源电压：DC 12～36V◆机械保护：IP65◆防爆等级：dⅡBT4/T6◆关联设备：本安型iaⅡCT4/T6另配安全栅◆温度极限：使用温度-40～80℃◆存贮温度：-20～+50℃◆过载极限：额定量程的1.5倍～3倍◆相对湿度：≤95%RH◆负载电阻：≤750Ω四、物理性能◆隔离膜片：316不锈钢◆接触介质连接件：不锈钢◆O型环：丁晴橡胶◆过程连接方式：1/2NPT外螺纹◆M20×1.5外螺纹（可自定义接口）◆电气连接：电缆孔为Φ8◆重量：约1kg五、工作原理过程压力通过压力传感器将压力信号转换成电信号，经差分放大器、输出放大器放大后，再经V/A转换器转换为与输入压力成线性对应关系的4～20mA标准电流输出信号。

压力变送器一、概述本系列压力变送器选用进口高品质扩散硅式、陶瓷电容或陶瓷压阻压力传感器,采用专用集成模块,经精细的温度、零点、满量程、和非线性补偿，实现对液体、气体、蒸汽等介质压力变化的准确测量和变送。

二、技术指标·被测介质：液体、气体、蒸汽·测量范围：-0.1MPA~0~60MPA·精度等级：±0.2%FS，±0.5%FS·长期稳定性：≤0.2%FS/ 年·温度漂移：≤0.02% FS / ℃（在0-70 ℃范围内）·环境温度：-20℃+85℃·储存温度：-20℃+85℃·输出信号：4-20mA 或1-5VDC·供电电压：12-40VDC·允许过载：额定压力的2 倍·防爆等级：本安ia II C T5 隔爆dII C T5·接湿件材质：316 不锈钢和1Gr18Ni9Ti·外壳材质：压铸合金铝，表面环氧喷涂·引压接口：M20×1.5 外螺纹·重量：普通0.75kg ，带现场指示1kg三、外型结构四、接线T20X 型变送器接线图T20X图4.1标准接线五、注意事项1、凡供货产品均带有产品合格证及使用说明书,其中有产品编号、技术参数、接线图、出厂日期等,请认真查对,以免用错.2、安装时应根据产品连接方式和螺纹类型,查对现场接口是否与产品接口一致。

若为螺纹接口，应慢速拧紧，注意密封，不能把扭矩直接加到变送器壳体上，只能加在压力接口的六方上。

3、接线应严格按照我公司使用说明要求接线。

4、本产品为精密的仪器仪表，禁止随意拆卸、碰撞、跌落、用力甩打或用尖锐器具捅引压孔。

5、变送器通电即可工作，但预热30分钟输出稳定。

6、使用中若发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门联系。

7、运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。

压力变送器调试使用说明书安徽天康（集团）股份有限公司目录目录.......................................................................- 1 -1 概述......................................................................-2 -2 主要参数指标..............................................................- 2 -3 外形及接线................................................................- 3 -3.1外形图....................................................................................................................................- 3 -3.2接线图....................................................................................................................................- 3 -4 功能设置..................................................................- 3 -4.1显示区域说明........................................................................................................................- 4 -4.2按键功能说明........................................................................................................................- 4 -4.2.1功能键“M”.................................................................................................................- 4 -4.2.2调满键“S”.................................................................................................................- 4 -4.2.3调零键“Z”.................................................................................................................- 4 -4.2.4按键功能综述...............................................................................................................- 4 -4.3快捷功能................................................................................................................................- 5 -4.3.1主变量清零...................................................................................................................- 5 -4.3.2零点有源迁移...............................................................................................................- 6 -4.3.3满点有源迁移...............................................................................................................- 6 -4.4设置框图................................................................................................................................- 7 -4.5菜单说明................................................................................................................................- 7 -4.5.1密码设定菜单...............................................................................................................- 7 -4.5.2普通用户菜单...............................................................................................................- 8 -4.5.3高级用户菜单...............................................................................................................- 8 -4.5.4生产调试菜单.............................................................................................................- 10 -4.5.5退出设定菜单.............................................................................................................- 13 -5 附录:（生产使用流程图）...................................................- 14 -1概述全智能两线制4-20mA工作方式，5位LCD显示。

485型压力变送器使用说明书JXBS-3001-P304Ver2.0第1章产品简介1.1产品概述JXBS-3001-P304系列变送器主要由进口测压元件传感器、测量电路、过程连接件三部分组成。

它能将测压元件感受到的气体、液体等物理压力参数转换为标准的电信号（如4-20mA、485等），以供给指示报警仪、记录仪等二次仪表进行测量、指示、过程调节。

1.2功能特点本产品采用进口的扩散硅压力检测传感器，信号稳定，精度高。

具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。

1.3主要参数1.4接线拓步结构本变送器可以连接单独使用，首先使用12V直流电源供电，设备可以直接连接带有485接口的PLC，可以通过485接口芯片连接单片机。

通过后文指定的modbus协议对单片机和PLC进行编程即可配合变送器使用。

同时使用USB转485即可与电脑连接，使用我公司提供的变送器配置工具进行配置和测试。

本产品也可以多个变送器组合在一条485总线使用，在进行485总线组合时请遵守“485总线现场接线守则”（见附录）。

理论上一条总线可以接16个以上的485变送器，如果需要接更多的485变送器，可以使用485中继器扩充更多的485设备，另一端接入带有485接口的PLC、通过485接口芯片连接单片机，或者使用USB转485即可与电脑连接，使用我公司提供的变送器配置工具进行配置和测试。

一站式物联网供应平台第2章硬件连接2.1设备安装前检查安装设备前请检查设备清单：压力变送器设备1只12V防水电源1台（选配）USB转485设备1台（选配）保修卡/合格证1份2.2产品尺寸本产品支持三种形式的接口，分别为赫斯曼接口、航空插头接头、防水接头。

具体产品尺寸图如下图所示：一站式物联网供应平台2.3接口说明本产品支持三种形式的接口，分别为赫斯曼接口、航空插头接头、防水接头。

其中赫斯曼接头的定义如下所示：标号说明电源1电源正(9-24VDC)〨电源负通信2485-A3485-B对于航空插头和防水插头，出厂默认配线1.5米，线序定义如下表所示：线色说明电源棕色电源正(9-24VDC)黑色电源负通信黄(灰)色485-A蓝色485-B第3章配置软件安装及使用我司提供配套的“传感器监控软件”，可以方便的使用电脑读取变送器的参数，同时灵活的修改变送器的设备ID和地址。

- 1 -变送器使用说明书1概述变送器结构简单，使用方便，工作可靠，体积小巧，可方便的嵌入各种应用系统。

采用两级放大电路，零点与增益分级独立调节，改变增益时不影响零点，现场调节更加方便，前后两级放大电路能在高增益工作情况下改善仪表放大器的稳定性。

2 产品特性供电电源：直流15~24V传感器激励电源（重量变送器内部输出）：12V ，50mA综合精度：优于0. 5%FS频率响应：≦1kHz工作温度范围： 0℃~40℃ 调零范围：-15mV~15mV可调整放大倍数范围：280~2500输出范围：0-5V负载：≧10K Ω外壳材质：环保型塑料外壳防护等级：IP65 3 外形与尺寸单位:mm4 接线变送器左右两侧各有一个大约50厘米的导线，传感器端是5芯，二次仪表端的导线也是5芯，但实际上只用到其中三条（出厂时已经剪掉）。

其中二次仪表端的信号线颜色与信号名称的对应关系如下表所示：传感器端是5芯导线，其引出线要与传感器连接，四条线的对应关系如下（另外一条是屏蔽线）：接线方法：- 2 -注意：我司传感器信号线色标分别为(其它传感器以它的使用说明为准)：红色—传感器激励电源正端绿色—传感器激励电源负端黄色—传感器输出信号正端白色—传感器输出信号负端注意：对于拉压两用的传感器，当传感器受拉力时，黄色的信号线是传感器输出信号的正端，当传感器受压力时，白色的信号线是传感器输出信号的正端，接线前请区分信号的极性。

5 调整出厂时，变送器的增益都针对2mV/V 的灵敏度进行调整1) 零点调整首先使系统处于空载状态，调节标记“ZERO ”电位器螺杆位置如上图所示，调整零点的偏移，顺时针旋转零点升高，逆时针旋转降低。

用万用表测量输出端，让示值尽量靠近“0”点。

否则改变放大倍数时零点变化会变大。

2) 放大倍数调整将系统加载一定重量值(推荐范围：20%~100%FS)，根据所加载重量与最大称量值的比例关系计算输出电压值，用数字万用表监测输出，旋转标记“SPAN ”的电位器调整放大器增益，顺时针旋转增益变大，逆时针旋转增益变小。

压力变送器使用说明书1. 引言压力变送器是一种用于测量和转换压力信号的设备，广泛应用于工业自动化控制系统中。

本使用说明书将详细介绍压力变送器的使用方法和注意事项，帮助用户正确、安全地操作该设备。

2. 产品概述压力变送器由壳体、感压装置、转换装置、电路板和连接电缆组成。

其主要功能是将输入的压力信号转换成标准电信号，方便与其他设备进行通信和控制。

在使用压力变送器之前，请确保设备完好无损。

3. 安装与连接3.1 安装方法选择合适的安装位置，确保变送器能够稳固地安装在垂直或水平方向。

避免将变送器直接暴露于高温、湿度或震动的环境中，以免影响其正常工作。

3.2 连接方法将压力变送器的电缆与控制系统的输入端相连接。

确保连接牢固，并注意电缆的极性，避免接反。

在连接过程中，务必断开电源以确保操作安全。

4. 使用方法4.1 参数调节在使用压力变送器之前，需要根据实际需要对其参数进行调节。

通过控制装置或软件，可以设置压力上下限、输出信号类型、补偿温度等参数，以满足不同的工作要求。

4.2 运行监测启动控制系统，观察压力变送器的工作状态。

正常情况下，变送器的指示灯应亮起，显示当前的压力数值。

通过监测数值的变化，可以及时发现异常情况并采取相应的措施。

4.3 维护保养定期检查压力变送器的连接状态和外观，确保无腐蚀、磨损等现象。

若发现问题，请及时清洁或更换相关部件。

同时，注意保持设备周围的清洁和干燥，避免灰尘、水分等对设备造成影响。

5. 安全注意事项- 在操作压力变送器之前，务必将控制系统的电源断开，以免发生触电事故。

- 避免将压力变送器暴露于腐蚀性、易燃性或有害物质的环境中。

- 严禁随意拆卸或改装压力变送器，以免影响其性能或导致其他安全问题。

- 对于长时间不使用的压力变送器，应将其存放在干燥、通风良好的地方，避免积尘或潮湿。

6. 故障排除若发现压力变送器无法正常工作或出现异常情况，请立即停止使用，并按照以下步骤进行排除：- 检查电源连接是否正常。

艾默生压力变送器说明书一、概述：本压力变送器是依据《JJG882-2004中华人民共和国国家计量检定规程-压力变送器》，同时以《JB/中华人民共和国机械行业标准DDZ-ZZZ系列电动单元组合仪表力单元平衡式变送器》为产品标准以Ⅲ型电动组合仪表的变送单元，可广泛应用于测量工业领域液体、气体的压力，把被测压力参数值转换成4~20mA标准信号，可与多种仪表相配套。

因而可广泛应用于石油、化工、冶金、电站、锅炉、轻工等许多部门。

二、工作原理与特点1、本变送器的传感元件是扩散硅力敏器件。

这种器件是利用集成电路工艺，在晶体硅片上制成敏感压阻，组成惠斯登电桥，作为力电转换的敏感器件。

当受到外力作用时，电桥失去平衡。

当给桥路加一恒流激励电源时，可以将压力信号线性地转换成毫伏级电压信号，经放大转换变成4~20mA标准信号输出，便于远距离传送。

2、由于本送器采用了扩散硅式力敏器件，使其体积和重量大大减小。

不仅外型美观、结构简单，而且各项技术性能稳定可靠，所以安装和维护特别方便，无需现场调试。

输出的标准电流信号，实现远距离传输便于用户便用。

因此，本变送器是过程控制中的理想仪表。

三、技术指标：1.量程：0～；0～；0~60MPa。

2.基本误差：≤%3.反映时间：<500ms4.电源：24VDC±5%5.输出：4~20mADC6.负载电阻：≤35097.被测介质温度：-10~60℃8.重量：约kg（5）补充说明：安装任务完成后，要先关闭截止阀，打开卸压阀。

当引压管充满介质且冷凝后，截止阀下面引压管的温度小于60℃时，方可关闭卸压阀，打开截止阀，测量介质压力。

卸压阀的作用是在不拆卸变送器的情况下，在线检查压力变送器的零点。

四、校验：按JG882-94压力变送器检定规程进行。

校验周期一年。

六、注意事项：1、安装使用前，一定要先仔细阅读使用说明书。

2、安装使用时，一定要注意被测介质的温度。

3、安装在通风、干燥无腐蚀环境中。
