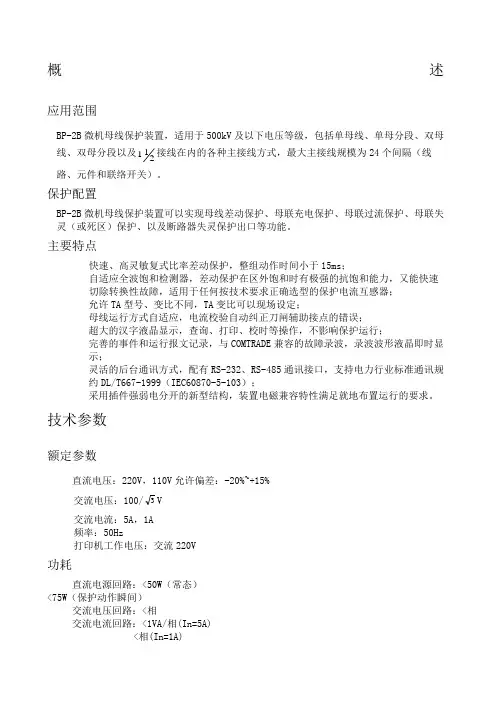

概述应用范围BP-2B 微机母线保护装置，适用于500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及211接线在内的各种主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。
保护配置BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
主要特点快速、高灵敏复式比率差动保护，整组动作时间小于15ms ；自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器； 允许TA 型号、变比不同，TA 变比可以现场设定；母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误； 超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行；完善的事件和运行报文记录，与COMTRADE 兼容的故障录波，录波波形液晶即时显示；灵活的后台通讯方式，配有RS-232、RS-485通讯接口，支持电力行业标准通讯规约DL/T667-1999（IEC60870-5-103）；采用插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运行的要求。
技术参数额定参数直流电压：220V ，110V 允许偏差：-20%~+15% 交流电压：100/3V 交流电流：5A ，1A 频率：50Hz打印机工作电压：交流220V功耗直流电源回路：<50W （常态） <75W （保护动作瞬间）交流电压回路：<相交流电流回路：<1VA/相(In=5A)<相(In=1A)交流回路过载能力交流电压：2Un-持续工作交流电流：2In-持续工作30In-10s40In-1s输出接点容量允许长期通过电流:5A允许短时通过电流:10A,1s装置内电源工作电源:+5V(±3%)±15V(±3%)出口电源:+24V(±5%)主要技术指标母差保护整组动作时间:<15ms(差流Id≧2倍差流定值) 返回时间:<40ms定值误差:<±5%环境条件正常工作温度:-5℃~＋40℃极限工作温度:-10℃~＋55℃贮存与运输:-25℃~＋70℃相对湿度：5%~95%大气压力：70kPa~106kPa电磁兼容绝缘与耐压通讯两个RS-232/485串行通讯接口通讯规约：电力行业标准DL/T667-1999（IEC60870-5-103）机械性能工作条件:振动响应、冲击响应严酷等级为I 级运输条件:振动耐久、冲击耐久及碰撞检验严酷等级为I 级装置原理母线差动保护各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。

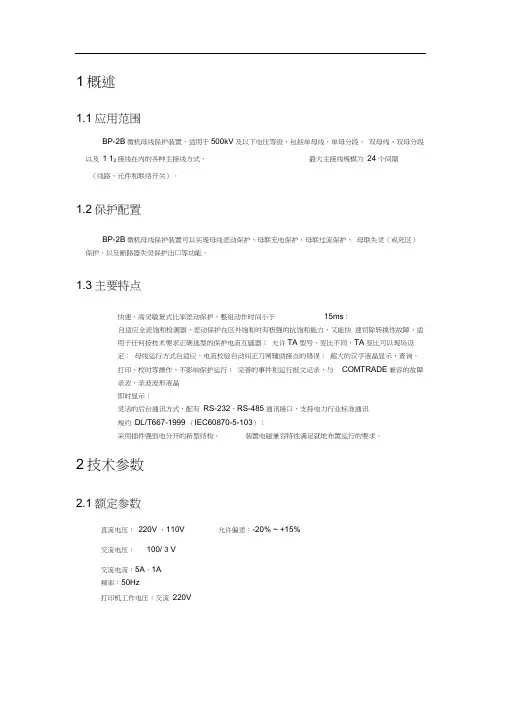

1 概述1.1 应用范围BP —2B 微机母线保护装置，适用于500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式,最大主接线规模为24个间隔（线路、元件和联络开关）。
1.2 保护配置BP —2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能.1.3 主要特点● 快速、高灵敏复式比率差动保护，整组动作时间小于15ms;● 自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力,又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器； ● 允许TA 型号、变比不同，TA 变比可以现场设定；● 母线运行方式自适应,电流校验自动纠正刀闸辅助接点的错误； ● 超大的汉字液晶显示,查询、打印、校时等操作，不影响保护运行；● 完善的事件和运行报文记录，与COMTRADE 兼容的故障录波,录波波形液晶即时显示；● 灵活的后台通讯方式，配有RS-232、RS —485通讯接口,支持电力行业标准通讯规约DL/T667-1999(IEC60870-5-103）；● 采用插件强弱电分开的新型结构,装置电磁兼容特性满足就地布置运行的要求。
2 技术参数2.1 额定参数直流电压: 220V ，110V 允许偏差：—20％ ~ +15％ 交流电压： 100/3V 交流电流： 5A ，1A 频率:50Hz打印机工作电压:交流220V2.2 功耗直流电源回路：< 50W （常态）〈75W （保护动作瞬间）交流电压回路：〈0.5V A/相交流电流回路：< 1 V A/相(In=5A)〈0。
5V A/相(In=1A)2.3 交流回路过载能力交流电压: 2Un - 持续工作交流电流：2In —持续工作30In - 10s40In — 1s2.4 输出接点容量允许长期通过电流: 5A允许短时通过电流: 10A ，1s2.5 装置内电源工作电源: +5V (±3％)±15V(±3％）出口电源: +24V(±5％）2.6 主要技术指标母差保护整组动作时间: < 15 ms （差流Id≧2倍差流定值）返回时间: < 40 ms定值误差: <±5％2.7 环境条件正常工作温度：—5℃～＋40℃极限工作温度: —10℃～＋55℃贮存与运输：-25℃~ ＋70℃相对湿度：5％~ 95％大气压力：70kPa ～106kPa2.8 电磁兼容实验项目耐受值参照标准辐射电磁场干扰实验10V/m(25—1000)MH ZGB14598.9，Ⅲ级IEC255—22—3快速瞬变干扰实验4kVGB14598.10,Ⅳ级IEC255-22-41MH Z和100KH Z 脉冲群干扰实验2.5kVGB14598。
BP-2B微机母线保护装置技术说明该保护装臵1应用范围：该保护装臵适用于500KV及以下等级，包括单母线、单母分段、双母线、双母线分段等的各种主接线方式，最大主接线规模为36个间隔。
2保护配臵：该保护装臵可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护以及断路器失灵保护出口等功能。
3母线差动保护：1）起动元件：起动元件由“和电流突变量”和“差电流突变量”两个判据组成。
2）差动元件：差动元件由分相复式比率差动判据和分相突变量复式比率差动判据构成。
3）TA饱和检测元件：为防止母线差动保护在母线近端发生区外故障时，由于TA严重饱和出现差电流的情况下误动作，本装臵根据TA饱和发生的机理、以及TA饱和后二次电流波形的特点设臵了TA饱和检测元件，用来判别差电流的产生是否由区外故障TA饱和引起。
具有极强的抗TA饱和能力。
4）电压闭锁元件：以电流判据为主的差动元件，可以用电压闭锁元件来配合，提高保护整体的可靠性。
相电压小于个序电压闭锁定值、母线三倍零序电压大于定值、母线负序电压大于定值三个判据中的任何一个满足，该段母线的电压闭锁元件就会动作，称为复合电压元件动作，本元件瞬时动作，动作后自动展宽40ms再返回。
差动元件与失灵元件动作出口经相应母线段的相关复合电压元件闭锁。
5）故障母线选择逻辑：差动保护使用大差比率差动元件作为区内故障判别元件；使用小差比率差动元件作为故障母线选择元件。
考虑到分段母线的联络开关断开的情况下发生区内故障，非故障母线段有电流流出母线，影响大差比率元件的灵敏度，大差比率差动元件的比率制动系数可以自动调整。
联络开关处于合位时（母线并列运行），大差比率制动系数与小差比率制动系数相同；当联络开关处于分位时（母线分裂运行），大差比率制动元件自动转用比率制动系数低值。
母线上的连接元件倒闸过程中，两条母线经刀闸相连时（母线互连），装臵转入“母线互联方式”，不进行故障母线的选择，一旦发生故障同时切除两段母线。
1概述1.1应用范围BP-2B微机母线保护装置，适用于500kV及以下电压等级，包括单母线、单母分段、双母线、双母分段以及1 12接线在内的各种主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。
1.2保护配置BP-2B微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
1.3主要特点快速、高灵敏复式比率差动保护，整组动作时间小于15ms；自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器；允许TA型号、变比不同，TA变比可以现场设定；母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误；超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行；完善的事件和运行报文记录，与COMTRADE兼容的故障录波，录波波形液晶即时显示；灵活的后台通讯方式，配有RS-232、RS-485通讯接口，支持电力行业标准通讯规约DL/T667-1999 （IEC60870-5-103）；采用插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运行的要求。
2技术参数2.1额定参数直流电压：220V ，110V 允许偏差：-20% ~ +15%交流电压：100/ 3 V交流电流：5A，1A频率：50Hz打印机工作电压：交流220V2.2 功耗直流电源回路：< 50W （常态）< 75W （保护动作瞬间）交流电压回路：< 相交流电流回路：< 1 VA/相（In=5A）< 相（In=1A）2.3 交流回路过载能力交流电压：2Un - 持续工作交流电流：2In - 持续工作30In - 10s40In - 1s2.4 输出接点容量允许长期通过电流: 5A允许短时通过电流: 10A , 1s2.5 装置内电源工作电源: +5V (±3%)±15V(±3% )出口电源: +24V( ± 5%)2.6 主要技术指标母差保护整组动作时间：< 15 ms （差流Id仝2倍差流定值）返回时间: < 40 ms定值误差：<±5%2.7 环境条件正常工作温度：-5C ~ + 40 C 极限工作温度：-10C ~ + 55 C 贮存与运输：-25 C ~ + 70 C 相对湿度：5% ~ 95%大气压力：70kPa ~ 106kPa2.8电磁兼容2.9绝缘与耐压2.10 通讯两个RS-232/485串行通讯接口通讯规约：电力行业标准DL/T667-1999 （IEC60870-5-103 ）2.11机械性能工作条件：振动响应、冲击响应严酷等级为I级运输条件：振动耐久、冲击耐久及碰撞检验严酷等级为I级3 装置原理3.1母线差动保护各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。
1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。
1.2 保护配置BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
1.3 主要特点● 快速、高灵敏复式比率差动保护，整组动作时间小于15ms ；● 自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器； ● 允许TA 型号、变比不同，TA 变比可以现场设定；● 母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误； ● 超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行；● 完善的事件和运行报文记录，与COMTRADE 兼容的故障录波，录波波形液晶即时显示；● 灵活的后台通讯方式，配有RS-232、RS-485通讯接口，支持电力行业标准通讯规约DL/T667-1999（IEC60870-5-103）； ● 采用插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运行的要求。
2 技术参数2.1 额定参数直流电压： 220V ，110V 允许偏差：-20% ~ +15% 交流电压： 100/3V 交流电流： 5A ，1A 频率：50Hz打印机工作电压：交流220V2.2 功耗直流电源回路：< 50W （常态）< 75W （保护动作瞬间）交流电压回路：< 0.5V A/相交流电流回路：< 1 V A/相(In=5A)< 0.5V A/相(In=1A)2.3 交流回路过载能力交流电压：2Un - 持续工作交流电流：2In - 持续工作30In - 10s40In - 1s2.4 输出接点容量允许长期通过电流: 5A允许短时通过电流: 10A , 1s2.5 装置内电源工作电源: +5V (±3%)±15V(±3% )出口电源: +24V(±5%)2.6 主要技术指标母差保护整组动作时间: < 15 ms ( 差流Id≧2倍差流定值) 返回时间: < 40 ms定值误差: <±5%2.7 环境条件正常工作温度: -5℃~ ＋40℃极限工作温度: -10℃~ ＋55℃贮存与运输: -25℃~ ＋70℃相对湿度：5% ~ 95%大气压力：70kPa ~ 106kPa2.8 电磁兼容实验项目耐受值参照标准辐射电磁场干扰实验10V/m(25-1000)MH ZGB14598.9，Ⅲ级IEC255-22-3快速瞬变干扰实验4kVGB14598.10，Ⅳ级IEC255-22-41MH Z和100KH Z 脉冲群干扰实验2.5kVGB14598.13，Ⅲ级IEC255-22-1静电放电实验8kV GB14598.14，Ⅲ级IEC255-22-22.9 绝缘与耐压实验项目耐受值参照标准介质强度实验2kV（有效值）交流，1分钟GB14598.11，Ⅲ级IEC255-22-1冲击电压实验5kV, 1.2/50μs,0.5J标准雷电波GB14598.12，Ⅲ级IEC255-22-22.10 通讯两个RS-232/485串行通讯接口通讯规约：电力行业标准DL/T667-1999（IEC60870-5-103）2.11 机械性能工作条件: 振动响应、冲击响应严酷等级为I级运输条件: 振动耐久、冲击耐久及碰撞检验严酷等级为I级3装置原理3.1 母线差动保护各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。
1 概述 (3)1.1 应用范围 (3)1.2 保护配置 (3)1.3 主要特点 (3)2 技术参数 (3)2.1 额定参数 (3)2.2 功耗 (4)2.3 交流回路过载能力 (4)2.4 输出接点容量 (4)2.5 装置内电源 (4)2.6 主要技术指标 (4)2.7 环境条件 (4)2.8 电磁兼容 (5)2.9 绝缘与耐压 (5)2.10 通讯 (5)2.11 机械性能 (5)3 装置原理 (5)3.1 母线差动保护 (5)3.1.1 起动元件 (6)3.1.2 差动元件 (6)3.1.3 TA（电流互感器）饱和检测元件 (8)3.1.4 电压闭锁元件 (8)3.1.5 故障母线选择逻辑 (9)3.1.6 差动回路和出口回路的切换 (10)3.2 母联（分段）失灵和死区保护 (12)3.3 母联（分段）充电保护 (13)3.4 母联（分段）过流保护 (14)3.5 电流回路断线闭锁 (15)3.6 电压回路断线告警 (16)3.7 母线运行方式的电流校验 (16)3.8 断路器失灵保护出口 (16)3.8.1 与失灵起动装置配合方式 (16)3.8.2 自带电流检测元件方式 (17)3.8.3 失灵电压闭锁元件 (17)3.8.4 母线分列运行的说明 (17)4 整定方法与参数设置 (19)4.1 参数设置的说明 (19)4.1.1 装置固化参数 (19)4.1.2 装置系统参数 (19)4.1.3 装置使用参数 (20)4.2 整定值清单 (21)4.3 整定方法 (22)4.3.1 母差保护定值整定方法 (22)4.3.2 断路器失灵保护出口定值整定方法 (24)4.3.3 母联失灵保护定值整定方法 (25)4.3.4 充电保护定值整定方法 (25)4.3.5 母联过流保护定值整定方法 (25)4.3.6 TA断线定值整定方法 (25)4.3.7 失灵保护过流定值整定方法 (25)5 装置硬件介绍 (26)5.1 硬件概述 (26)5.2 机箱结构与面板布置 (26)5.3 机箱背面布置和插件功能简介 (29)5.3.1 主机插件—— BP320 (31)5.3.2 管理机插件—— BP321 (31)5.3.3 保护单元插件—— BP330 (31)5.3.4 光耦输入、输出和电源检测插件—— BP331 (31)5.3.5 电压闭锁插件—— BP332 (32)5.3.6 出口信号、告警信号插件—— BP333 (32)5.3.7 辅助电流互感器插件—— BP310 (32)5.3.8 辅助电压互感器插件—— BP311 (32)5.3.9 电源模块插件—— BP360、BP361 (32)5.4 装置原理图 (32)6 装置使用说明 (34)6.1 界面显示 (34)6.1.1 主界面 (34)6.1.2 一级界面 (35)6.1.3 二级界面 (38)6.2 装置调试与投运 (40)6.2.1 调试资料准备 (40)6.2.2 试验仪器 (41)6.2.3 通电前检查 (41)6.2.4 上电检查 (41)6.2.5 预设 (41)6.2.6 定值整定 (42)6.2.7 整机调试 (42)6.2.8 投入运行与操作 (45)6.3 注意事项 (45)。
概述应用范围 BP-2B 微机母线保护装置，适用于500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及211接线在内的各种主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。
保护配置BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
主要特点● 快速、高灵敏复式比率差动保护，整组动作时间小于15ms ； ● 自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器；● 允许TA 型号、变比不同，TA 变比可以现场设定；● 母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误； ● 超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行； ● 完善的事件和运行报文记录，与COMTRADE 兼容的故障录波，录波波形液晶即时显示；● 灵活的后台通讯方式，配有RS-232、RS-485通讯接口，支持电力行业标准通讯规约DL/T667-1999（IEC60870-5-103）；● 采用插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运行的要求。
技术参数额定参数直流电压：220V ，110V 允许偏差：-20%~+15%交流电压：100/3V交流电流：5A ，1A频率：50Hz打印机工作电压：交流220V功耗直流电源回路：<50W （常态）<75W（保护动作瞬间）交流电压回路：<0.5VA/相交流电流回路：<1VA/相(In=5A)<0.5VA/相(In=1A)交流回路过载能力交流电压：2Un-持续工作交流电流：2In-持续工作30In-10s40In-1s输出接点容量允许长期通过电流:5A允许短时通过电流:10A,1s装置内电源工作电源:+5V(±3%)±15V(±3%)出口电源:+24V(±5%)主要技术指标母差保护整组动作时间:<15ms(差流Id≧2倍差流定值) 返回时间:<40ms定值误差:<±5%环境条件正常工作温度:-5℃~＋40℃极限工作温度:-10℃~＋55℃贮存与运输:-25℃~＋70℃相对湿度：5%~95%大气压力：70kPa~106kPa电磁兼容绝缘与耐压通讯两个RS-232/485串行通讯接口通讯规约：电力行业标准DL/T667-1999（IEC60870-5-103）机械性能工作条件:振动响应、冲击响应严酷等级为I 级运输条件:振动耐久、冲击耐久及碰撞检验严酷等级为I 级装置原理母线差动保护各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。
目录1 概述 (3)应用范围 (3)保护配置 (3)主要特点 (3)2 技术参数 (3)额定参数 (3)功耗 4交流回路过载能力 (4)输出接点容量 (4)装置内电源 (4)主要技术指标 (4)环境条件 (4)电磁兼容 (5)绝缘与耐压 (5)通讯 (5)机械性能53 装置原理 (5)母线差动保护 (5)起动元件 6差动元件 6TA（电流互感器）饱和检测元件 (8)电压闭锁元件 (8)故障母线选择逻辑 (9)差动回路和出口回路的切换 (10)母联（分段）失灵和死区保护 (12)母联（分段）充电保护 (13)母联（分段）过流保护 (14)电流回路断线闭锁 (15)电压回路断线告警 (16)母线运行方式的电流校验 (16)断路器失灵保护出口 (16)与失灵起动装置配合方式 (16)自带电流检测元件方式 (17)失灵电压闭锁元件 (17)母线分列运行的说明 (17)4 整定方法与参数设置 (19)参数设置的说明 (19)装置固化参数 (19)装置系统参数 (19)装置使用参数 (20)整定值清单 (21)整定方法 (22)母差保护定值整定方法 (22)断路器失灵保护出口定值整定方法 (24)母联失灵保护定值整定方法 (25)充电保护定值整定方法 (25)母联过流保护定值整定方法 (25)TA断线定值整定方法 (25)失灵保护过流定值整定方法 (25)5 装置硬件介绍 (26)硬件概述 (26)机箱结构与面板布置 (26)机箱背面布置和插件功能简介 (29)主机插件—— BP320 (31)管理机插件—— BP321 (31)保护单元插件—— BP330 (31)光耦输入、输出和电源检测插件—— BP331 (31)电压闭锁插件—— BP332 (32)出口信号、告警信号插件—— BP333 (32)辅助电流互感器插件—— BP310 (32)辅助电压互感器插件—— BP311 (32)电源模块插件—— BP360、BP361 (32)装置原理图 (32)6 装置使用说明 (34)界面显示 (34)主界面 (34)一级界面35二级界面38装置调试与投运 (40)调试资料准备 (40)试验仪器41通电前检查 41上电检查41预设 (41)定值整定42整机调试42投入运行与操作 (46)注意事项 (47)1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500KV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为36个间隔（线路、元件和联络开关）。
BP-2CS微机母线保护装置 技 术 说 明 书Ver 1.00编写：张广嘉审核：侯 林 陈远生批准：徐成斌二〇〇九年四月本说明书适用于BP-2CS装置V1.00及以上版本程序，符合Q／GDW 175-2008 《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》的要求。
本装置用户权限密码：800。
本说明书由长园深瑞继保自动化有限公司编写并发布，并具有对相关产品的最终解释权。
相关产品的后续升级可能会和本说明书有少许出入，说明书的升级也可能无法及时告知阁下，对此我们表示抱歉！请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：技术支持电话：(0755) 3301-8685/8632传真：(0755) 3301-8889，3301-8664欢迎拨打免费客户服务电话：400-678-8099目录1装置概述 (1)1.1 应用范围 (1)1.2 保护配置 (1)1.3 主要性能特点 (1)2技术参数 (2)2.1 机械及环境参数 (2)2.2 额定电气参数 (2)2.3 主要技术指标 (2)2.4 通讯接口 (3)3保护原理 (4)3.1 差动保护启动元件 (4)3.2 复式比率差动判据 (4)3.3 CT饱和检测元件 (5)3.4 电压闭锁元件 (5)3.5 故障母线选择逻辑 (6)3.6 差动回路和出口回路的切换 (7)3.7 断路器失灵保护 (12)3.8 母联（分段）死区保护 (14)3.9 母联（分段）失灵保护 (15)3.10 母联（分段）充电于死区故障保护 (15)3.11 母联（分段）充电过流保护 (16)3.12 母联（分段）非全相保护 (17)3.13 CT断线闭锁 (17)3.14 CT断线告警 (18)3.15 母联（分段）CT断线 (18)3.16 PT断线告警 (18)3.17 刀闸辅助接点自纠正 (19)4辅助功能 (20)4.1 信号系统 (20)4.2 事故分析与过程记录 (20)5定值清单及整定说明 (26)5.1 装置基本参数定值 (26)5.2 母线保护定值 (26)5.3 母线保护控制字 (28)5.4 母线保护软压板 (28)5.5 定值整定说明 (29)5.6 厂家内部定值说明 (30)6硬件说明 (32)6.1 装置整体结构 (32)6.2 信号接点 (33)附录A 装置使用说明 (35)A.1 面板布置与显示 (35)A.2 菜单界面操作说明 (37)A.3 装置汉字定值整定说明 (41)附录B 装置调试与投运 (42)B.1 调试资料准备 (42)B.2 通电前检查 (42)B.3 上电顺序 (42)B.4 上电检查 (42)B.5 功能压板操作 (42)B.6 整机调试 (43)B.7 装置投入运行操作步骤 (47)B.8 注意事项 (47)【附图1】装置面板图 (49)【附图2】装置插件图 (50)1装置概述1.1应用范围BP-2CS 微机母线保护装置适用于1000kV及以下电压等级，包括单母线、单母分段、双母线、双母单分段以及双母双分段在内的各种主接线方式，母线上连接元件的最大规模为24个支路。
1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。
1.2 保护配置BP —2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能.1.3 主要特点● 快速、高灵敏复式比率差动保护，整组动作时间小于15ms ；● 自适应全波饱和检测器,差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器； ● 允许TA 型号、变比不同，TA 变比可以现场设定；● 母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误； ● 超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行；● 完善的事件和运行报文记录，与COMTRADE 兼容的故障录波，录波波形液晶即时显示；● 灵活的后台通讯方式，配有RS-232、RS-485通讯接口,支持电力行业标准通讯规约DL/T667-1999(IEC60870-5-103)；● 采用插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运行的要求.2 技术参数2.1 额定参数直流电压： 220V ，110V 允许偏差：—20% ～ +15% 交流电压： 100/3V 交流电流： 5A ，1A 频率：50Hz打印机工作电压：交流220V2.2 功耗直流电源回路：〈50W (常态）< 75W （保护动作瞬间）交流电压回路：< 0。
5V A/相交流电流回路：< 1 V A/相（In=5A）< 0.5V A/相(In=1A）2.3 交流回路过载能力交流电压：2Un —持续工作交流电流：2In - 持续工作30In — 10s40In — 1s2.4 输出接点容量允许长期通过电流: 5A允许短时通过电流：10A ，1s2.5 装置内电源工作电源: +5V (±3％）±15V(±3％)出口电源：+24V(±5%）2.6 主要技术指标母差保护整组动作时间：< 15 ms ( 差流Id≧2倍差流定值) 返回时间: < 40 ms定值误差：〈±5%2.7 环境条件正常工作温度：-5℃~ ＋40℃极限工作温度：-10℃～＋55℃贮存与运输：—25℃~ ＋70℃相对湿度: 5％～95％大气压力: 70kPa ～106kPa2.8 电磁兼容实验项目耐受值参照标准辐射电磁场干扰实验10V/m（25-1000)MH ZGB14598。
概述应用范围BP-2B 微机母线保护装置，适用于500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及211接线在内的各种主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。
保护配置BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
主要特点● 快速、高灵敏复式比率差动保护，整组动作时间小于15ms ；● 自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器； ● 允许TA 型号、变比不同，TA 变比可以现场设定；● 母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误； ● 超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行； ● 完善的事件和运行报文记录，与COMTRADE 兼容的故障录波，录波波形液晶即时显示；● 灵活的后台通讯方式，配有RS-232、RS-485通讯接口，支持电力行业标准通讯规约DL/T667-1999（IEC60870-5-103）；● 采用插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运行的要求。
技术参数额定参数直流电压：220V，110V允许偏差：-20%~+15%交流电压：100/3V交流电流：5A，1A频率：50Hz打印机工作电压：交流220V功耗直流电源回路：<50W（常态）<75W（保护动作瞬间）交流电压回路：<相交流电流回路：<1VA/相(In=5A)<相(In=1A)交流回路过载能力交流电压：2Un-持续工作交流电流：2In-持续工作30In-10s40In-1s输出接点容量允许长期通过电流:5A允许短时通过电流:10A,1s装置内电源工作电源:+5V(±3%)±15V(±3%)出口电源:+24V(±5%)主要技术指标母差保护整组动作时间:<15ms(差流Id≧2倍差流定值) 返回时间:<40ms定值误差:<±5%环境条件正常工作温度:-5℃~＋40℃极限工作温度:-10℃~＋55℃贮存与运输:-25℃~＋70℃相对湿度：5%~95%大气压力：70kPa~106kPa电磁兼容绝缘与耐压通讯两个RS-232/485串行通讯接口通讯规约：电力行业标准DL/T667-1999（IEC60870-5-103）机械性能工作条件:振动响应、冲击响应严酷等级为I 级运输条件:振动耐久、冲击耐久及碰撞检验严酷等级为I 级装置原理母线差动保护各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。
BP-2CS微机母线保护装置 技 术 说 明 书Ver 1.00编写：张广嘉审核：侯 林 陈远生批准：徐成斌二〇〇九年四月本说明书适用于BP-2CS装置V1.00及以上版本程序，符合Q／GDW 175-2008 《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》的要求。
本装置用户权限密码：800。
本说明书由长园深瑞继保自动化有限公司编写并发布，并具有对相关产品的最终解释权。
相关产品的后续升级可能会和本说明书有少许出入，说明书的升级也可能无法及时告知阁下，对此我们表示抱歉！请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：技术支持电话：(0755) 3301-8685/8632传真：(0755) 3301-8889，3301-8664欢迎拨打免费客户服务电话：400-678-8099目录1装置概述 (1)1.1 应用范围 (1)1.2 保护配置 (1)1.3 主要性能特点 (1)2技术参数 (2)2.1 机械及环境参数 (2)2.2 额定电气参数 (2)2.3 主要技术指标 (2)2.4 通讯接口 (3)3保护原理 (4)3.1 差动保护启动元件 (4)3.2 复式比率差动判据 (4)3.3 CT饱和检测元件 (5)3.4 电压闭锁元件 (5)3.5 故障母线选择逻辑 (6)3.6 差动回路和出口回路的切换 (7)3.7 断路器失灵保护 (12)3.8 母联（分段）死区保护 (14)3.9 母联（分段）失灵保护 (15)3.10 母联（分段）充电于死区故障保护 (15)3.11 母联（分段）充电过流保护 (16)3.12 母联（分段）非全相保护 (17)3.13 CT断线闭锁 (17)3.14 CT断线告警 (18)3.15 母联（分段）CT断线 (18)3.16 PT断线告警 (18)3.17 刀闸辅助接点自纠正 (19)4辅助功能 (20)4.1 信号系统 (20)4.2 事故分析与过程记录 (20)5定值清单及整定说明 (26)5.1 装置基本参数定值 (26)5.2 母线保护定值 (26)5.3 母线保护控制字 (28)5.4 母线保护软压板 (28)5.5 定值整定说明 (29)5.6 厂家内部定值说明 (30)6硬件说明 (32)6.1 装置整体结构 (32)6.2 信号接点 (33)附录A 装置使用说明 (35)A.1 面板布置与显示 (35)A.2 菜单界面操作说明 (37)A.3 装置汉字定值整定说明 (41)附录B 装置调试与投运 (42)B.1 调试资料准备 (42)B.2 通电前检查 (42)B.3 上电顺序 (42)B.4 上电检查 (42)B.5 功能压板操作 (42)B.6 整机调试 (43)B.7 装置投入运行操作步骤 (47)B.8 注意事项 (47)【附图1】装置面板图 (49)【附图2】装置插件图 (50)1装置概述1.1应用范围BP-2CS 微机母线保护装置适用于1000kV及以下电压等级，包括单母线、单母分段、双母线、双母单分段以及双母双分段在内的各种主接线方式，母线上连接元件的最大规模为24个支路。
对于中性点不接地系统，若母线保护仅接入两相CT，母线上连接元件的最大规模为36个支路。
本装置适用于Q/GDW 175—2008《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》规定要求的母线保护技术规范。
1.2保护配置BP-2CS微机母线保护装置可以实现母线差动保护、断路器失灵保护、母联失灵保护、母联死区保护、CT断线判别功能及PT断线判别功能。
其中差动保护与断路器失灵保护可经硬压板、软压板及保护控制字分别选择投退。
母联充电过流保护及母联非全相保护可根据工程需求配置。
表1-1 BP-2CS保护配置保护元件备注标准配置差动保护断路器失灵保护Æ配置电流检测元件母联（分段）失灵保护母联（分段）死区保护CT断线闭锁（高门槛）Æ闭锁差动保护CT断线告警（低门槛）Æ发信PT断线告警可配置项母联（分段）充电过流保护Æ2段2时限母联（分段）非全相保护Æ1段1时限1.3主要性能特点¾快速、高灵敏复式比率差动保护，整组动作时间小于15ms。
¾采样频率实现48点/周波。
¾基于暂态饱和全程测量的可变特性差动算法，抗饱和能力强。
¾保护元件和闭锁元件完全独立，闭锁回路可靠。
¾CT变比可按照实际变比现场整定。
¾母线运行方式自适应，自动纠正刀闸辅助接点的错误。
¾保护逻辑透明化分析功能。
¾通信规约采用电力行业标准IEC 60870-5-103规约或IEC61850通讯规约（可选）。
¾自适应接收GPS方式，秒脉冲、分脉冲及IRIG-B三种校时方式自适应判别。
2技术参数2.1机械及环境参数机箱结构尺寸： 482.6mm×621.5mm×283.0mm（宽×高×深）正常工作温度： -5℃～45℃极限工作温度： -10℃～55℃贮存及运输： -25℃～70℃相对湿度： 5%～95%大气压力： 86～106KPa2.2额定电气参数频率： 50Hz交流电流： 5A或1A（额定电流In）直流工作电源： 220V/110V，允许偏差：-20％～+15％数字系统工作电压： +5V，允许偏差：±0.15V继电器回路工作电压： +24V，允许偏差：±2V装置精确电流范围：0.1～40In功耗：¾交流电流电压回路 每相不大于0.5VA¾直流电源回路 正常工作时，全装置不大于50W 跳闸动作时，全装置不大于75W保护回路过载能力：¾交流电流回路 2倍额定电流，连续工作 10倍额定电源，允许10s 40倍额定电流，允许1s¾直流电源回路 80～115%额定电压，连续工作¾装置经受上述的过载电压/电流后，绝缘性能不下降。
2.3主要技术指标¾整组动作时间母差保护整组动作时间：≤15ms（2倍整定值）¾定值精度定值误差： ≤3%电压定值误差：≤3%时间定值误差：≤3%¾输出接点容量装置出口和信号接点单接点时最大允许接通功率为150W或1250VA，单副节点最大允许长期接通电流5A，多副接点并联时接通功率和电流可以适当提高。
¾电磁兼容静电放电性能符合： GB/T14598.14-1998（Ⅳ级）快速瞬变干扰性能符合： GB/T14598.10-2007（Ⅳ级）浪涌（冲击）抗扰度性能符合： GB/T14598.18-2007（Ⅳ级）高频电气干扰（1MHz脉冲群）性能符合： GB/T14598.13-1998（Ⅲ级）辐射电磁场干扰性能符合： GB/T14598.9-2002（Ⅲ级）¾绝缘试验绝缘试验符合： GB/T14598.3-93 6.0冲击电压试验符合： GB/T14598.3-93 8.02.4通讯接口装置对外提供的通信接口有：三个TCP/IP以太网接口，三个RS485接口，一个串行打印口，一路GPS接口（差分输入或空接点输入，对秒脉冲、分脉冲及IRIG-B编码三种校时方式自适应）。
通信规约采用电力行业标准IEC 60870-5-103规约，同时支持IEC61850规约。
3 保护原理下述各元件判据除非特别说明，都是分相计算，分相判别。
3.1 差动保护启动元件母线差动保护的启动元件由“和电流突变量”和“差电流越限”两个判据组成。
“和电流”是指母线上所有连接支路电流的绝对值之和∑==mj j r I I 1；“差电流”是指所有连接支路电流和的绝对值∑==mj jd II 1，j I 为母线上第j 个连接支路的电流。
启动元件分相动作，分相返回。
1) 和电流突变量判据当任一相的和电流突变量大于突变量门槛时，该相启动元件动作。
其表达式为dset r I i Δ>Δ （3-1）式中：r i Δ为和电流瞬时值比前一周波的突变量；dset I Δ为突变量门槛值。
2) 差电流越限判据当任一相的差电流大于差动保护启动电流定值时，该相启动元件动作。
其表达式为dset d I I > （3-2）式中：d I 为分相大差动电流；dset I 为差动保护启动电流定值。
3) 启动元件返回判据启动元件一旦动作后自动展宽20ms ，再根据启动元件返回判据决定该元件何时返回。
当任一相差电流小于差动保护启动电流定值的95%，且各支路的该相相电流均小于1.2倍的额定电流时，该相启动元件返回。
其表达式为：()⎩⎨⎧=<<m j I I I I n jdsetd K 2,12.195.0 （3-3） 式中：d I 为分相大差动电流；dset I 为差动保护启动电流定值；j I 为各支路相电流；n I 为额定电流。
3.2 复式比率差动判据复式比率差动判据的动作方程如下()⎩⎨⎧−×>>d r r d dsetd I I K I I I （3-4）式中：dset I 为差动保护启动电流定值，r K 为复式比率系数（制动系数）定值。
复式比率差动判据相对于传统的比率制动判据，由于在制动量的计算中引入了差电流，使其在母线区外故障时有极强的制动特性，在母线区内故障时无制动，因此能更明确地区分区外故障和区内故障。
图3-1表示复式比率差动元件的动作特性。
I dI图3-1 复式比率差动元件动作特性3.3 CT 饱和检测元件为防止母线差动保护在母线近端发生区外故障时，由于CT 严重饱和出现差电流的情况下误动作，本装置根据CT 饱和发生的机理、以及CT 饱和后二次电流波形的特点设置了CT 饱和检测元件，用来判别差电流的产生是否由区外故障CT 饱和引起。
该元件称之为基于暂态饱和全程测量的可变特性差动算法。
在母线区内故障情况下和母线区外故障CT 饱和情况下d I Δ元件与r I Δ元件的动作时序截然不同，并且CT 饱和时虽然差电流波形畸变但每周波都存在线形传变区，且暂态饱和波形中存在丰富的谐波分量，可以准确检测出CT 饱和发生时刻，并实时调整差动相关算法，具有极强的抗CT 饱和能力。
3.4 电压闭锁元件在装置的硬件回路中，差动保护和断路器失灵保护的出口接点均经复合电压闭锁。
电压闭锁元件的动作表达式为：⎪⎩⎪⎨⎧≥≥≤≤≤set setsetc set b set a UU U U U U U U U U 22003或或 （3-5） 式中：a U 、b U 、c U 为母线相电压，03U 为母线三倍零序电压，2U 为母线负序电压（相电压），set U 、set U 0、set U 2分别为各序电压闭锁定值。
