天然气净化处理工艺流程一、概述天然气是一种清洁能源，但其中含有的杂质会对环境和设备造成损害，因此需要进行净化处理。
天然气净化处理工艺流程包括预处理、脱水、除硫、除碳等步骤。
本文将详细介绍天然气净化处理的工艺流程。
二、预处理1. 去除颗粒物首先，需要去除天然气中的颗粒物，防止颗粒物对设备造成损坏。
通常采用过滤器进行过滤。
2. 去除液态水天然气中含有大量的液态水，需要通过脱水工艺去除。
常见的脱水方法包括冷却凝结法和吸附剂法。
三、脱水1. 冷却凝结法冷却凝结法是将天然气冷却至露点以下温度，使其中的水分凝结成液态，再通过分离器将其分离出来。
该方法简单易行，但对设备要求较高。
2. 吸附剂法吸附剂法是利用吸附剂吸附天然气中的水分，在一定条件下再进行蒸发，将水分去除。
该方法具有处理能力强、效果好的优点。
四、除硫1. 生物法生物法是利用生物菌群对天然气中的硫化氢进行降解，将其转化为硫酸盐，再通过沉淀或过滤等方式将其去除。
该方法具有无污染、无二次污染等优点。
2. 化学法化学法是利用化学反应将天然气中的硫化氢转化为易于分离的物质，再通过吸附剂等方式将其去除。
该方法具有处理效果好、处理速度快等优点。
五、除碳1. 吸附剂法吸附剂法是利用吸附剂吸附天然气中的碳酸气，在一定条件下再进行蒸发，将碳酸气去除。
该方法具有处理能力强、效果好的优点。
2. 膜分离法膜分离法是利用特殊材料制成的膜对天然气中的碳酸气进行分离，将其从天然气中去除。
该方法具有操作简单、处理速度快等优点。
六、总结天然气净化处理工艺流程包括预处理、脱水、除硫、除碳等步骤。
不同的处理方法具有各自的优点和适用范围，根据实际情况选择合适的处理方法可以达到最佳的处理效果。

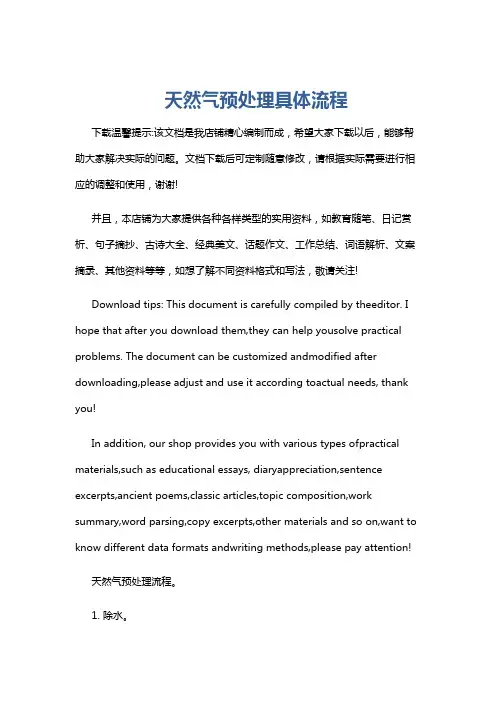

天然气预处理具体流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!天然气预处理流程。
1. 除水。
使用吸附剂（如分子筛、活性炭）或膜分离技术去除天然气中的水蒸气，防止下游设备结冰或腐蚀。

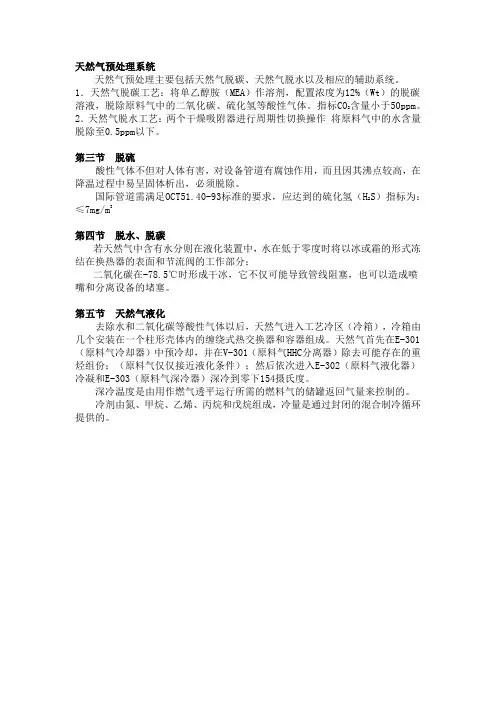

天然气预处理系统
天然气预处理主要包括天然气脱碳、天然气脱水以及相应的辅助系统。
1．天然气脱碳工艺：将单乙醇胺（MEA）作溶剂，配置浓度为12%（Wt）的脱碳溶液，脱除原料气中的二氧化碳、硫化氢等酸性气体。
指标CO
含量小于50ppm。
2
2．天然气脱水工艺：两个干燥吸附器进行周期性切换操作将原料气中的水含量脱除至0.5ppm以下。
第三节脱硫
酸性气体不但对人体有害，对设备管道有腐蚀作用，而且因其沸点较高，在降温过程中易呈固体析出，必须脱除。
国际管道需满足OCT51.40-93标准的要求，应达到的硫化氢（H
S）指标为：
2
≤7mg/m3
第四节脱水、脱碳
若天然气中含有水分则在液化装置中，水在低于零度时将以冰或霜的形式冻结在换热器的表面和节流阀的工作部分；
二氧化碳在-78.5℃时形成干冰，它不仅可能导致管线阻塞，也可以造成喷嘴和分离设备的堵塞。
第五节天然气液化
去除水和二氧化碳等酸性气体以后，天然气进入工艺冷区（冷箱），冷箱由几个安装在一个柱形壳体内的缠绕式热交换器和容器组成。
天然气首先在E-301（原料气冷却器）中预冷却，并在V-301（原料气HHC分离器）除去可能存在的重烃组份；（原料气仅仅接近液化条件）；然后依次进入E-302（原料气液化器）冷凝和E-303（原料气深冷器）深冷到零下154摄氏度。
深冷温度是由用作燃气透平运行所需的燃料气的储罐返回气量来控制的。
冷剂由氮、甲烷、乙烯、丙烷和戊烷组成，冷量是通过封闭的混合制冷循环提供的。

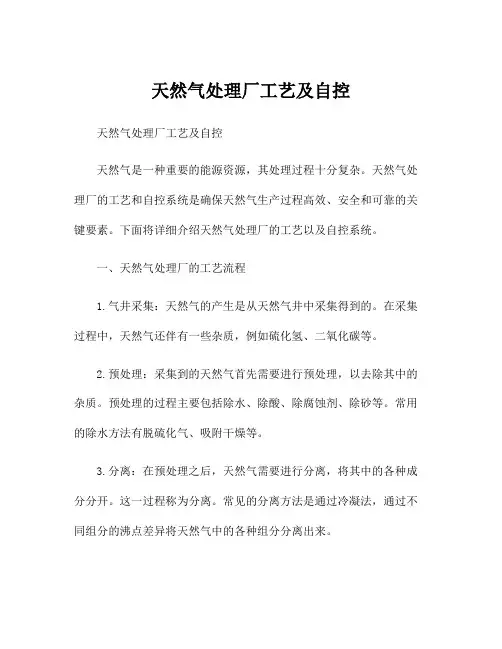

天然气处理厂工艺及自控天然气处理厂工艺及自控天然气是一种重要的能源资源，其处理过程十分复杂。
天然气处理厂的工艺和自控系统是确保天然气生产过程高效、安全和可靠的关键要素。
下面将详细介绍天然气处理厂的工艺以及自控系统。
一、天然气处理厂的工艺流程1.气井采集：天然气的产生是从天然气井中采集得到的。
在采集过程中，天然气还伴有一些杂质，例如硫化氢、二氧化碳等。
2.预处理：采集到的天然气首先需要进行预处理，以去除其中的杂质。
预处理的过程主要包括除水、除酸、除腐蚀剂、除砂等。
常用的除水方法有脱硫化气、吸附干燥等。
3.分离：在预处理之后，天然气需要进行分离，将其中的各种成分分开。
这一过程称为分离。
常见的分离方法是通过冷凝法，通过不同组分的沸点差异将天然气中的各种组分分离出来。
4.脱硫：天然气中的硫化氢对环境和设备设施具有腐蚀性，在后续的使用过程中需要脱除其中的硫化氢。
常见的脱硫方法有物理吸附法、化学吸附法、催化氧化法等。
5.脱酸：天然气中的二氧化碳对天然气的燃烧性能有一定影响，因此需要进行脱酸处理。
常见的脱酸方法有活性炭吸附法、碱液吸收法等。
6.脱水：天然气中的水分会引起管道腐蚀和冷凝结水等问题，因此需要进行脱水处理。
常见的脱水方法有冷凝法、吸附法、分子筛法等。
7.制冷：为了满足不同工艺流程对温度的要求，需要对天然气进行制冷处理。
8.储存和输送：经过上述的处理过程，天然气可以储存在储罐中，待需要时进行输送。
二、天然气处理厂的自控系统1.传感器：天然气处理厂的自控系统中，各种传感器是至关重要的设备。
传感器能够实时监测和测量天然气的温度、压力、流量等参数，将这些参数送回控制室进行处理。
2.阀门：在天然气处理的过程中，需要对气流进行精确控制，阀门就成为了必不可少的设备。
阀门能够根据系统的要求，通过调节气流的大小和方向来控制工艺的进行。
3.控制器：控制器是自控系统的核心，通过接收传感器的信号，判断当前的工艺状态，并采取相应的控制策略，从而实现对工艺过程的自动控制。
