铣工技师考试试题一、单项选择题（共25小题，每小题2分，共50分）1、铣削（）凸轮时，为减少螺旋面“凹心”现象，使铣削出的凸轮工作形面趋于正确。
可将铣刀中心向左（右）偏移一定距离。
正确答案：BA、圆柱螺旋槽B、圆柱端面C、等速圆盘D、非等速圆盘2、铣削圆盘凸轮时，对（）的凸轮，铣刀和工件的中心连线与纵向进给方向平行。
正确答案：AA、从动件对心直动B、从动件偏置直动C、从动件偏置摆动D、从动件对心摆动3、铣削等速凸轮时，（），会引起工件的升高量不正确。
正确答案：CA、传动系统间隙过大B、进给量过大，铣削方向选择不当C、计算错误如导程、交换齿轮比、倾斜角度D、铣刀几何形状误差4、在一个标准齿轮中，齿槽和齿厚相等的那个圆称为（）。
正确答案：BA、齿顶圆B、齿根圆C、基圆D、分度圆5、对于（）凸轮，可将百分表测头对准工件中心进行测量，检测时，可同时测出凸轮曲线所占中心角和升高量H，通过计算得出凸轮的实际导程值。
正确答案：BA、偏置直动圆盘B、对心直动圆盘C、圆柱端面D、圆柱螺旋6、锥距齿距齿宽齿厚直齿锥齿轮的分锥顶点沿分锥母线至齿背的距离称为（）。
正确答案：AA、法向模数B、端面模数C、法向齿距D、端面齿距7、在精度要求较低和（）中，特别是缺少锥齿轮专用机床的企业，通常在铣床上用锥齿轮铣刀加工锥齿轮。
正确答案：CA、大批量生产B、大量生产C、小批量生产D、单件生产8、擦净量块工作面后，把两块量块的工作面（），可以将它们牢固地粘合在一起。
正确答案：AA、相互推合B、相互重叠C、彼此贴紧D、彼此粘连9、有一曲线外形由凸圆弧、凹圆弧、直线三部分一次连接组成。
凸圆弧与凹圆弧相切，凹圆弧与直线相切，这时应先加工（）。
正确答案：BA、直线B、凹圆弧C、凸圆弧D、以上都对10、合理选用刀具是指在保证加工质量的前提下，选择（）而制造成本低的刀具。
正确答案：BA、使用寿命长B、切削效率高C、工艺性好D、耐磨性好11、对于圆盘凸轮工作形面形状精度的检测，因为凸轮形面母线与工件轴线平行，所以只测量母线的（），以判断其形面的形状精度。
随着时代的进步，数控行业在我国大中型机械加工业用得越来越广泛，一些大型零件随着时代的进步，数控行业在我国大中型机械加工业用得越来越广泛，一些大型零件的螺纹加工，传统的螺纹车削和丝锥、板牙已无法满足生产的需要。
而在数控铣床或加工中心得到广泛应用的今天，采用三轴联动机床进行螺纹加工，改变了螺纹的加工工艺方法，取得了良好的效果。
一、螺旋铣削内孔1.加工范围孔径较大的盲孔或通孔，由于麻花钻加工太慢或不能加工，往往选择螺旋铣削的方式。
而且由于该方式选择的刀具不带底刃，所以更适合小切深、高转速及大进给的加工情况。
2.加工特点螺旋铣削加工孔是建立在螺旋式下刀方法基础上的加工方法，螺旋铣孔时有一个特点：每螺旋铣削一周，刀具的Z轴方向移动一个下刀高度。
3.螺纹铣刀的选择选择16mm 的三刃转位铣刀，刀具转速S=3000r/min，进给量F=2500mm/min。
4.说明这种方法在螺旋铣削内孔上很有特色，其程序编写的实质就是将一个下刀高度作为螺旋线高度编成一个子程序，通过循环调用该螺旋线子程序，完成整个孔的铣削加工。
该方法加工孔不受铣刀规格等因素影响，所以在数控铣床和加工中心上应用比较理想。
5.应用实例及程序编写如图1所示的零件图中，要加工螺纹M36×1.5mm的底孔通孔。
首先，计算螺纹M36×1.5mm的底孔直径为：公称直径-1.0825×P(螺距)=36-1.0825×1.5=33.75mm。
确认该零件的加工毛坯为80mm ×80mm ×30mm的45钢，选定刀具为16mm三刃转位铣刀，刀具转速S=3000r/min，进给量F=2500mm/min。
圆弧导入点为A(图2)，在0A段建立刀补，圆弧导出点为B，在0B段取消刀补。
参考程序编写如下(本文涉及到的参考程序均在FANUC系统中验证使用)。
主程序如下。
%(程序开始符) O0001;(主程序名) T1;(刀具为16mm的立铣刀) G80G40G69 ;(取消固定循环、刀具半径补偿和旋转指令)G90G54G00X0Y0M03S3000;(程序初始化) G43Z50.0 H01;(1 号刀具长度补偿)Z5.0;(快速移动点定位) G01Z0F50;(工进到) G41D01G01X-6.875Y10.0;(D01=8.0，在 0A 段建立刀补) G03X-16.875Y0R10;(圆弧导入 R10) M98P100L16;(调用子程序 O100，调用次数 16 次) G90G03X-6.875Y-10R10.0;(光整轮廓一周)G40G01X0Y0;(取消刀补) G0Z50.0;(退出) M05;(主轴停止) M30;(程序结束并返回程序头) %(程序结束符) 子程序如下。

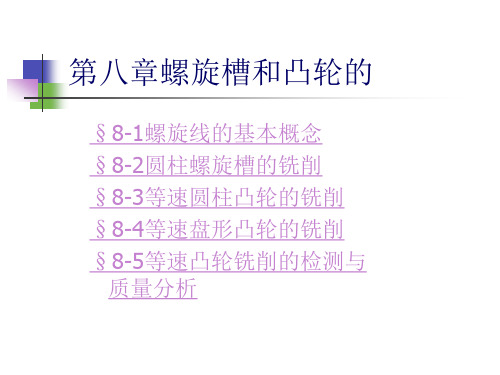

第八章螺旋槽和凸轮的§8-1螺旋线的基本概念§8-2圆柱螺旋槽的铣削§8-3等速圆柱凸轮的铣削§8-4等速盘形凸轮的铣削§8-5等速凸轮铣削的检测与质量分析具有螺旋线轨迹的零件§8-1螺旋线的基本概念⏹教学目的⏹了解螺旋线的分类及特点；⏹掌握相关参数的计算⏹重点难点⏹重点：螺旋线的特点及相关参数的概念⏹难点：铣螺旋线时的相关计算圆柱螺旋线的形成圆柱表面上一动点绕圆柱的轴线作等速回转运动，同时沿圆柱的轴线方向作等速直线运动，此动点的运动轨迹即为圆柱螺旋线圆柱螺旋线的要素⏹螺旋角β⏹导程角λ⏹导程P h⏹螺距P⏹线数n⏹旋向圆柱螺旋线的旋向将工件轴线垂直于水平面，看螺旋线的走向，若由左下方向右上方升起为右旋，若由右下方向左上方升起则为左旋诸要素间的关系⏹导程：⏹螺旋角：⏹螺旋升角：⏹螺距：βcot πh D P =h πarctan P D =ββλ-= 90nP P h =平面螺旋线的形成原理对心平面螺旋线，返回是通过圆盘圆心上的一动点沿径向作匀速直线运动的同时，圆盘绕自身轴线作匀速转动时该动点在圆盘上所形成的轨迹，这种平面螺旋线又称为阿基米德螺线盘形凸轮的工作曲线⏹图1中分别由两段不同升高率的工作曲线组成⏹图2中由工作曲线AB和非工作曲线CA组成返回§8-2圆柱螺旋槽的铣削⏹教学目的⏹了解铣圆柱螺旋槽时的“干涉”现象⏹掌握不同铣刀在铣圆柱螺旋槽时对“干涉”现象的影响和减小“干涉”现象的方法⏹重点与难点⏹讲清产生干涉的原因既是教学的重点又教学的难点视频螺旋槽铣削概述圆柱螺旋槽铣削的工艺特点⏹铣床上铣螺旋槽的原理——⏹与螺旋线的形成原理是一致的。
即分度头侧轴通过配换齿轮与工作台纵向丝杠相连接，这样工作台带动工件作纵向等速移动的同时，配换齿轮使分度头按一定的速比带动工件作匀速的转动，而切入工件的铣刀刀刃上各点，就相当于工件圆柱上的动点，这样通过几个切削运动的合成，在工件的圆柱面上就可以形成一条截形与铣刀廓形相似的螺旋槽。
铣工工艺学（机械工业版）讲课教案: 轴上键槽旳铣削（二）铣工工艺学(机械工业版)讲课教案第周星期第节年月日轴上键槽旳铣削,二, 课题教学 ,、掌握铣削键槽旳铣刀选择措施。
,、调整铣刀切削位置。
3.铣削键槽旳措施。
4.轴上键槽旳检测措施。
目标教铣削键槽旳铣刀选择措施和铣削键槽旳措施。
重点调整铣刀切削位置。
材调整铣刀切削位置。
分铣削键槽旳措施。
难点析讲授、练习、观摩教法教具一、铣削键槽旳铣刀选择铣削键槽旳过程中, 对铣刀旳规定是较为严格旳, 它直接影响到键槽旳精度和表面粗糙度。
一般, 铣削敞开式键槽是用三面刃盘铣刀或切口盘铣刀;铣削封闭式键槽是用立铣刀和键槽铣刀。
用立铣刀铣削时, 应在槽底位置旳一端预钻一种与铣刀直径相等旳孔, 其深度为槽深。
在安装条件等同旳状况下, 假如铣刀选择旳不一样, 其铣削后旳效果就不一样, 不管是表面教粗糙度还是生产率均有差异, 下面详细分析这个问题。
1)让刀现象由于立铣刀齿数较键槽铣刀多, 刃带较键槽铣刀长, 因此, 在立铣刀铣削过程中, 当受到一种较大旳切削抗力作用时, 铣刀就向槽旳一侧偏让, 在偏让旳同步多铣去槽壁一部分, 使铣出旳槽宽增大, 这就是铣工常说旳“让刀”现象。
铣刀直径越小, 铣削深度越大时让刀越明显。
键槽铣刀之因此能克服立铣刀铣削时产生旳缺陷, 是由于它齿数少, 容屑空间大, 排学屑流畅, 刃短, 刚度强。
2)表面粗糙度由于键槽铣刀齿数较立铣刀少, 螺旋角小, 因此, 在铣削时振动大, 表面粗糙度大。
1二、调整铣刀切削位置(对刀措施)铣键槽时, 调整铣刀与工件相对位置(对中心), 使铣刀旋转轴线对准工件轴线, 是保证键槽对称性旳关键。
常用旳对中心措施如下。
过1)擦边对中心如图3-15所示, 先在工件侧面贴张薄纸, 用洁净旳液体作为黏液, 开动铣床, 当铣刀擦到薄纸后, 向下退出工件, 再横向移动铣刀。
用三面刃盘形铣刀时移动距离A为:程用键槽铣刀或者立铣刀时移动距离A为:式中, A为工作台移动距离(mm); L为铣刀宽度(mm);D为工件直径(mm);d为铣刀直径(mm);δ为纸厚(mm)。
