第三章阶台、沟槽、键槽的铣削和切断铣削阶台、沟槽、键槽和小型工件的切断都是铣工加工常见的工作内容第三章阶台、沟槽、键槽的铣削和切断§3-1台阶和直角沟槽的铣削§3-2轴上键槽的铣削§3-3特形沟槽的铣削§3-4工件的切断§3-1台阶和直角沟槽的铣削——教学目的⏹了解台阶和直角沟槽的主要技术要求⏹掌握台阶和直角沟槽的铣削方法⏹掌握台阶和直角沟槽的检测⏹了解台阶和直角沟槽的质量分析重点难点本讲所涉内容虽为铣工最常见的加工方法，内容虽不复杂但对零件的精度要示较高▪重点：台阶及沟槽的铣削方法▪难点：铣削中为保证加工质量方面进行的各种调整教学内容▪台阶、直角沟槽的技术要▪台阶的铣削方法▪三直角沟槽的铣削方法视频台阶、沟槽、键槽铣削的概述台阶、直角沟槽的技术要求⏹键宽等配合表面化的尺寸具有较高的尺寸精度要求的表面粗糙度要求⏹各相邻表面和相对表面间应有较高的位置精度要求（平行度、垂直度、对称度、倾斜度等）⏹依下图分析讲解台阶的铣削方法▪用三面刃铣刀铣台阶▪用端铣刀铣台阶▪用立铣刀铣台阶视频台阶的铣削用三面刃铣刀铣台阶⏹适合于铣削深度和宽度均较小的台阶⏹三面刃铣刀（图）⏹直齿错齿镶齿/错齿单刀铣削选刀：L>B; D>d+2t单刀铣削——工件装夹与找正⏹固定钳口必须与主轴轴线垂直或平行，否则会发生倾斜⏹工件露出钳口的高度要适当，不得铣伤钳口单刀铣削——铣削方法⏹对刀⏹铣较深台阶单刀铣双面台阶⏹铣出一侧后横移A=B+C⏹或松开平口钳将工件调转180°用两把三面刃铣刀组合铣台阶⏹两把铣刀直径相同，安装时刀齿错开半齿⏹两把铣刀间距离用垫圈调整至所要求尺寸用端铣刀铣台阶⏹——适用于浅而宽的台阶⏹D=（1.4~1.6）B用端铣刀铣台阶⏹适用窄而深的台阶工件⏹常在立式铣床上加工⏹易产生“让刀”现象⏹D>B台阶的检测⏹宽度和深度一般可用游标卡尺、深度游标卡尺或千分尺、深度千分尺进行检测⏹台阶较浅，不便用千分尺时可用卡规检测台阶铣削的质量分析⏹影响台阶尺寸的因素➢手动进刀时不准确➢测量不准确➢出现“让刀”现象➢铣刀端跳动（偏摆）过大➢工作台“零位”不准台阶铣削的质量分析⏹影响台阶位置精度的因素➢基准未校正——铣出的台阶产生歪斜➢工作台“零位”不准——上窄下宽，侧面为凹面➢立铣头“零位”不准——纵进时底面呈凹面台阶铣削的质量分析⏹影响台阶表面粗糙度的因素➢铣刀变钝➢铣刀摆差过大➢铣削用量选择不当，进给量过大➢没有选用切削液或选用不合理➢振动过大，未进给机构没有紧固，工作台产生窜动直角沟槽铣削的方法▪用三面刃铣刀铣削直角通槽▪用立铣刀铣削半通槽和封用键槽▪用键槽铣刀铣削半通槽和封闭槽视频直角沟槽的铣削用三面刃铣刀铣削直角通槽⏹铣刀选择：L=B；D>d+2H⏹用三面刃铣刀铣削直角通槽用三面刃铣刀铣削直角通槽⏹工件的装夹与校正➢中小型工件用平口钳装夹➢大型工件用压板装夹在工作台面上➢斜通槽用平口钳或在工作台面上与纵向进给方向偏斜一个所需角度用三面刃铣刀铣削直角通槽⏹对刀➢划线对刀法➢侧擦法用立铣刀铣削半通槽和封闭槽⏹铣半通槽➢先钻略小于铣刀直径的落刀孔➢再用立铣刀从落刀孔落下扩铣用键槽铣刀铣削半通槽和封闭槽⏹无需落刀孔直接落刀对工件进行铣削⏹用于高精度较浅的半通槽和不穿通的封闭槽直角沟槽的检测⏹长度、宽度和深度一般使用游标卡尺检测⏹尺寸精度较高时，槽的宽度可用塞规检测⏹对称度或平行度可用杠杆百分表检测（图）直角沟槽铣削的质量分析⏹影响尺寸的因素➢用定尺寸刀具法时铣刀尺寸不正确➢铣刀摆差过大➢用立铣刀扩铣时控制不当➢测量不准或进刀不准▪影响表面粗糙度因素➢与铣台阶时相同⏹影响形位精度的因素➢用三面刃铣削时，工作台“零位”不准——两侧成凹面呈上宽下窄➢平口钳固定钳口未校正——铣出的沟槽歪斜➢工件底面装夹时与工作台面不平行——槽深不一致➢对刀调整误差过大——对称度超差铣削轴上键槽时的“让刀”现象⏹刀具的刚度较差，在受力不平衡时极易产生偏让⏹键槽铣刀只有两个切削刃，铣键槽时是由两个切削刃交替进行切削的，即始终只有一个切削刃处于切削状态，所以切削时产生的切削力始终偏向键槽的一侧⏹加工的工件为细长轴时，在铣削力的作用下工件本身还会朝另一侧偏让⏹加工出的键槽就会呈图中双点划线所示的形状,故工厂中有“车工怕车杆，铣工怕铣槽”之说返回§3-2轴上键槽的铣削——教学目的▪了解轴上键槽的技术要求▪掌握轴上键槽的铣削方法▪掌握轴上键槽的检测方法▪学会针对相关的质量问题进行分析重点难点本节教学内容中涉及的轴类零件的装夹方法及铣刀切削位置的调整（找正对中），是今后在加工轴类零件时存在的共性问题▪重点：装夹方法及找正对中▪难点：针对装夹方法特点的分析教学内容▪轴上键槽的技术要求▪轴上键槽的铣削方法▪轴上键槽的检测和铣削质量分析轴上键槽的技术要求键连接是通过键将轴与轴上零件（如齿轮）结合在一起，实现周向固定，并传递转矩的连接；在轴上安装平键的直角沟槽称为轴上键槽。

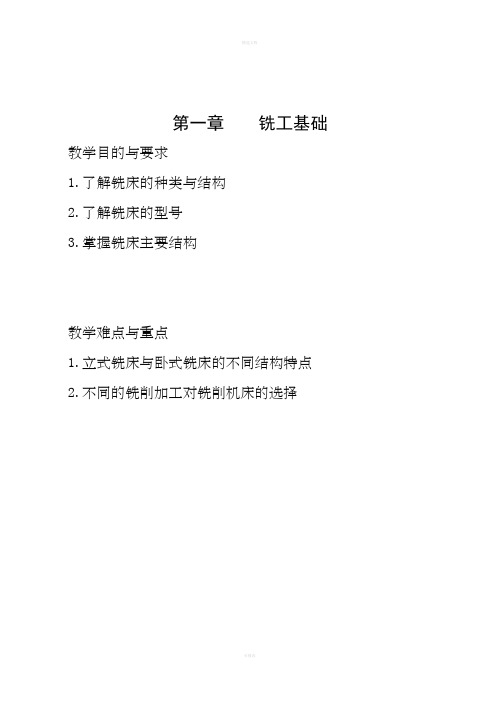

第一章铣工基础教学目的与要求1.了解铣床的种类与结构2.了解铣床的型号3.掌握铣床主要结构教学难点与重点1.立式铣床与卧式铣床的不同结构特点2.不同的铣削加工对铣削机床的选择第一节铣床结构与种类一、铣削加工特点(1)铣削加工生产效率高、加工范围广。
(2)采用多刃刀具加工，刀刃轮替切削，刀具冷却效果好，耐用度高。
(3)铣削加工具有较高的加工精度。
二、铣床的分类和基本结构1.立式铣床(见挂图1)立式铣床的主要特征是铣床主轴与工作台台面垂直。
立式铣床加工范围很广，在立式铣床上可以应用面铣刀、立铣刀、成形铣刀等铣削各种沟槽、平面、角度面;另外利用机床附件，如回转工作台、分度头，还可以加工圆弧、直线成形面、齿轮、螺旋槽、离合器等较复杂的工件。
2.卧式升降台铣床(见挂图2)卧式升降台铣床的主要特征是铣床主轴轴线与工作台台面平行。
用它可铣削平面、沟槽、成形面和螺旋槽等。
根据加工范围和结构，卧式升降台铣床又可分为卧式升降台铣床、万能升降台铣床、万能回转头铣床、万能摇臂铣床、卧式回转头铣床、广用万能铣床、卧式滑枕升降台铣床等。
其中，万能升降台铣床工作台纵向与横向之间有一回转盘并刻有度数，可把工作台在水平面内扳转±45°的角度，以便应用圆盘铣刀加工螺旋槽等工件。
同时，这种铣床还带有较多的附件，因而比其他卧式铣床应用范围广。
3.铣床的基本结构下面以X6132型万能铣床(见挂图3)为例，介绍铣床各部分的名称、功用及操作方法。
(1)底座和床身底座支撑所有的部件。
升降台丝杠的螺母座安装在底座上，底座的空腔用来盛装切削液。
床身是机床的主体，大部分的部件都安装在床身上。
床身的前壁有燕尾形的垂直导轨，升降台可沿导轨上下移动。
床身的上面有水平导轨，横梁可在导轨上面水平移动。
(2)横梁与挂架横梁的一端装有挂架，挂架上面有与主轴同轴线的支撑孔，用它来支撑刀杆的外端，以增强刀杆的刚性。
横梁向外伸出的长度可在一定范围内调整，以满足不同长度刀杆的需要。
教师学期授课计划表铣工工艺学教案能合理地选择铣削用量和切削液能合理地选择工件的定位基准，掌握工件定位、加紧的基本原理和方法能定制一般零件的铣削工艺熟悉安全、文明生产的有关知识，养成安全、文明生产习惯二、铣削的基本内容铣削：铣刀旋转作主运动，工件或铣刀作进给运动的切削加工方法。
特点：用多刀刃刀具进行切削加工，效率高，加工范围广。
加工内容：平面、台阶、沟槽、特形面、切断工件、花键、齿轮、牙签式离合器、螺旋槽、钻孔、绞孔、铣孔、镗孔等加工精度：具有较高的加工精度和较小的表面粗糙度经济加工精度：IT9～IT7表面粗糙度：Ra值为12.5 ～ 1.6μm精细铣削：IT5表面粗糙度：Ra值为0.20μm三、安全、文明生产1、实训期间必须要把衣服扎起来。
2、禁止穿拖鞋进入实训车间；冬天禁止戴围巾进行操作机床。
3、一切听从老师的指挥，严格遵守安全操作规程。
4、注意防火，安全用电。
5、刀具、量具及工具的放置要稳妥、整齐、合理。
有固定的位置，便于操作时取用，用后要放回原处，主轴箱盖上不得放置任何物品。
6、工具箱内应分类摆放物件，精度高的应放置稳妥，重物放下层，轻物放上层，不可随意乱放，以免损坏和丢失。
7、正确使用和爱护量具，经常保持整洁，用后擦净，涂油，放入盒内，并及时归还工具室（设登记用完）。
所使用量具必须定期效验，以保证其精度准确。
8、工艺卡片应放置在便于阅读的位置，并注意保持清洁和完整。
9、使用切削液前应在床身及轨道上涂润滑油以免切削时铁屑损坏床身及轨面。
切削液应及时更换。
10、实训场地周围应保持清洁整齐，避免杂物堆放防止绊倒。
11、实训完毕后将所用的物件擦净归位，清理机床，擦去切屑，擦净机床教学后记本节课在讲解安全操作规程要点时，应配合在某些车间发生的安全事故案例的视频来加强学生的意识。
铣工工艺学教案型号举例：X6132——卧式万能升降台铣床，工作台宽度320mm。
