转向灯电路故障检测

汽车电路故障常见症状与处理方法随着科技的不断发展，汽车电路系统在现代汽车中扮演着至关重要的角色。

然而，由于各种原因，汽车电路故障时有发生。

本文将探讨汽车电路故障的常见症状以及相应的处理方法，帮助车主更好地了解和解决这些问题。

1. 灯光系统故障灯光系统故障是汽车电路故障的常见症状之一。

当车辆的前大灯、尾灯、制动灯或转向灯无法正常工作时，很可能是由于电路故障引起的。

处理这种故障的方法是首先检查灯泡是否烧坏，如果灯泡完好，则需要检查保险丝是否烧断。

如果保险丝没有问题，那么可能是由于开关或继电器故障引起的，此时需要更换相应的零部件。

2. 起动系统故障起动系统故障是汽车电路故障的另一个常见症状。

当车辆的发动机无法启动或启动困难时，很可能是由于起动系统故障引起的。

处理这种故障的方法是首先检查电瓶是否电量不足或损坏，如果电瓶正常，则需要检查起动电机是否故障。

如果起动电机没有问题，那么可能是由于起动继电器或起动开关故障引起的，此时需要修复或更换相应的零部件。

3. 充电系统故障充电系统故障是汽车电路故障的另一个常见症状。

当车辆的电瓶无法正常充电或电瓶指示灯亮起时，很可能是由于充电系统故障引起的。

处理这种故障的方法是首先检查发电机是否正常工作，如果发电机正常，则需要检查电瓶是否接触不良或损坏。

如果电瓶没有问题，那么可能是由于充电继电器或电压调节器故障引起的，此时需要修复或更换相应的零部件。

4. 仪表板故障仪表板故障是汽车电路故障的另一个常见症状。

当车辆的仪表板上的指示灯无法正常工作或显示错误时，很可能是由于仪表板电路故障引起的。

处理这种故障的方法是首先检查仪表板上的保险丝是否烧断，如果保险丝正常，则需要检查仪表板电路板是否损坏。

如果电路板没有问题，那么可能是由于仪表板传感器或电路连接故障引起的，此时需要修复或更换相应的零部件。

5. 空调系统故障空调系统故障是汽车电路故障的另一个常见症状。

当车辆的空调无法正常工作或制冷效果不佳时，很可能是由于空调系统电路故障引起的。

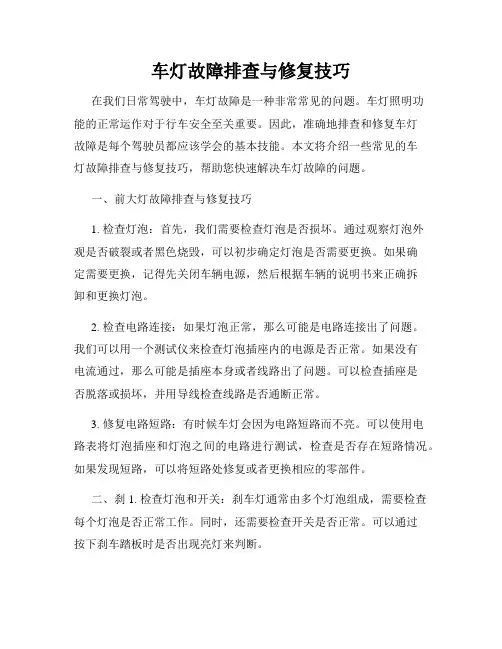

车灯故障排查与修复技巧在我们日常驾驶中，车灯故障是一种非常常见的问题。

车灯照明功能的正常运作对于行车安全至关重要。

因此，准确地排查和修复车灯故障是每个驾驶员都应该学会的基本技能。

本文将介绍一些常见的车灯故障排查与修复技巧，帮助您快速解决车灯故障的问题。

一、前大灯故障排查与修复技巧1. 检查灯泡：首先，我们需要检查灯泡是否损坏。

通过观察灯泡外观是否破裂或者黑色烧毁，可以初步确定灯泡是否需要更换。

如果确定需要更换，记得先关闭车辆电源，然后根据车辆的说明书来正确拆卸和更换灯泡。

2. 检查电路连接：如果灯泡正常，那么可能是电路连接出了问题。

我们可以用一个测试仪来检查灯泡插座内的电源是否正常。

如果没有电流通过，那么可能是插座本身或者线路出了问题。

可以检查插座是否脱落或损坏，并用导线检查线路是否通断正常。

3. 修复电路短路：有时候车灯会因为电路短路而不亮。

可以使用电路表将灯泡插座和灯泡之间的电路进行测试，检查是否存在短路情况。

如果发现短路，可以将短路处修复或者更换相应的零部件。

二、刹1. 检查灯泡和开关：刹车灯通常由多个灯泡组成，需要检查每个灯泡是否正常工作。

同时，还需要检查开关是否正常。

可以通过按下刹车踏板时是否出现亮灯来判断。

2. 检查电路连接：与前大灯类似，刹车灯也可能因为电路连接问题而出现故障。

可以使用测试仪来检查刹车灯插座内的电源是否正常。

如果没有电流通过，可以检查插座和线路是否损坏，并进行修复。

3. 替换刹车开关：如果灯泡和电路连接正常，但刹车灯仍然不亮，那么可能是刹车开关出了问题。

可以尝试更换刹车开关，或者调整开关位置来解决问题。

三、转向灯故障排查与修复技巧1. 检查转向灯灯泡：如果转向灯不亮，首先要检查是否有灯泡烧毁。

和前两种车灯类似，可以通过观察灯泡外观来判断。

若发现烧毁，及时更换灯泡即可。

2. 检查灯泡座连接器：有时候转向灯会因为灯泡座连接不良而不亮。

可以检查灯泡座连接器是否锈蚀或破损。

汽车转向灯、危险报警灯及其电路故障（即工作原理）一、转向灯及危险报警灯电路在汽车起步、转弯、变更车道或路边停车时，需要打开转向信号灯以表示汽车的趋向，提醒周围车辆和行人注意。

转向信号灯系统由闪光继电器（简称闪光器）、转向开关、转向灯和转向指示灯等组成。

当接通危险报警信号开关时，所有转向信号灯同时闪烁，表示车辆遇紧急情况，请求其他车辆避让。

根据GB 7258—1997 机动车运行安全技术条件》规定，危险报警灯操纵装置不得受点火开关控制。

转向灯闪烁是由闪光器控制电流通断实现的，闪光频率规定为1.5HZ±0.5HZ。

有的车转向信号闪光器和危险报警闪光器共用，例如TJ7100轿车，如图6－20所示，还有的车转向信号闪光器和危险报警闪光器单独设置，例如切诺基汽车，如图6－21所示。

二、闪光器的工作原理常见闪光器有电容式、翼片式、晶体管式三类（图6－22）。

翼片式和带继电器的晶体管式闪光器结构简单体积小、闪光频率稳定、监控作用明显、工作时伴有响声，故被广泛使用。

1．电容式闪光器电容式闪光器结构如图6－23所示，它由一只大容量电解电容器和双线圈继电器组成。

工作原理：接通转向灯开关（左或右）后，串联线圈经触点、转向信号灯构成回路，且电流较大。

产生较强磁场，吸动衔铁，使触点张开。

此过程中，串联线圈通电时间极短，转向信号灯不亮。

触点张开后电容器经串联线圈、并联线圈、转向灯开关、转向灯及转向指示灯构成充电回路．由于充电电流很小，此时转向灯与转向指示灯不亮。

触点在串并联线圈的合成磁场（方向相同）作用下，仍保持张开状态。

电容器充足电后．并联线圈电流消失，铁心吸力减小，触点在复位弹簧作用下闭合，转向灯与转向指示灯亮；同时，电容器经并联线圈及触点放电，由于串联线圈与并联线圈磁场方向相反，铁心吸力极小，触点保持闭合状态。

当电容器放电结束后，并联线圈电流消失，在串联线圈磁场作用下，触点再次张开，转向灯与转向指示灯变暗，电容器再次充电。

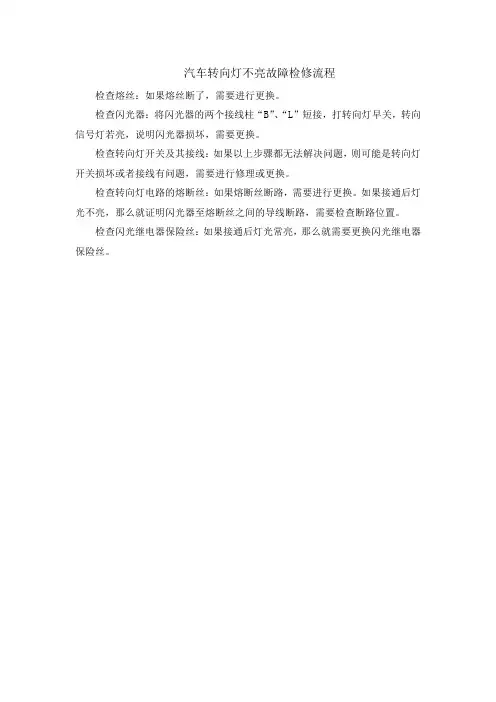

汽车转向灯不亮故障检修流程
检查熔丝：如果熔丝断了，需要进行更换。

检查闪光器：将闪光器的两个接线柱“B”、“L”短接，打转向灯早关，转向信号灯若亮，说明闪光器损坏，需要更换。

检查转向灯开关及其接线：如果以上步骤都无法解决问题，则可能是转向灯开关损坏或者接线有问题，需要进行修理或更换。

检查转向灯电路的熔断丝：如果熔断丝断路，需要进行更换。

如果接通后灯光不亮，那么就证明闪光器至熔断丝之间的导线断路，需要检查断路位置。

检查闪光继电器保险丝：如果接通后灯光常亮，那么就需要更换闪光继电器保险丝。

维修案例1．转向灯内部短路导致烧熔丝（1）故障车型捷达GiX（2）故障症状开转向灯没有反应。

（3）故障检测此车是一辆新车，刚经过装饰。

用户说装饰完后发现转向灯不闪了。

经过检查，发现转向灯熔丝已烧断，更换熔丝后转向灯正常，但是打开、关闭几次转向灯开关后，熔丝又烧断。

（4）故障分析怀疑与装饰有关，检查装饰所动过的地方，虽然有线路零乱没有固定现象，没有发现可疑之处，怀疑左前转向灯有问题。

（5）故障排除拧下左前转向灯泡，看到灯泡底座正极接触片与负极相连。

校正灯泡底座正极接触片，安装左前转向灯，故障排除。

2．闪光继电器损坏导致转向灯不亮（1）故障车型宝来1.8 MT。

（2）故障症状所有转向灯不亮，打开紧急报警开关各转向灯也不亮。

（3）故障检测先检查转向灯熔丝和紧急报警的熔丝，都正常。

（4）故障分析因为转向灯与紧急报警灯共用一个闪光继电器，如果是转向灯开关损坏，则紧急报警灯开关仍能正常工作，而现在紧急报警灯也不能工作，由此判断是闪光继电器失效或闪光继电器搭铁故障。

（5）故障排除检测闪光继电器的搭铁电路正常，更换闪光继电器，故障排除。

3．短路故障导致仪表照明灯不亮（1）故障车型宝来1.6 MT。

（2）故障症状开小灯仪表板上的仪表照明灯全部不亮。

（3）故障分析宝来车装有开关及仪表照明调节器E20（电路图参见图6.38），这是对开关上的照明灯泡和仪表盘、收音机、操作面板等的照明亮度进行调节的一个电子器件，如果照明灯泡的两条线短路，E20具有过载保护作用，其本身也不会损坏。

（4）故障检测拆检有关的线路，发现中间出风口的反向（光线由内向外）照明灯插头的护盖没盖严，使灯的正负极线短路，所以造成以上现象。

（5）故障排除分开短路点，仪表照明灯工作正常。

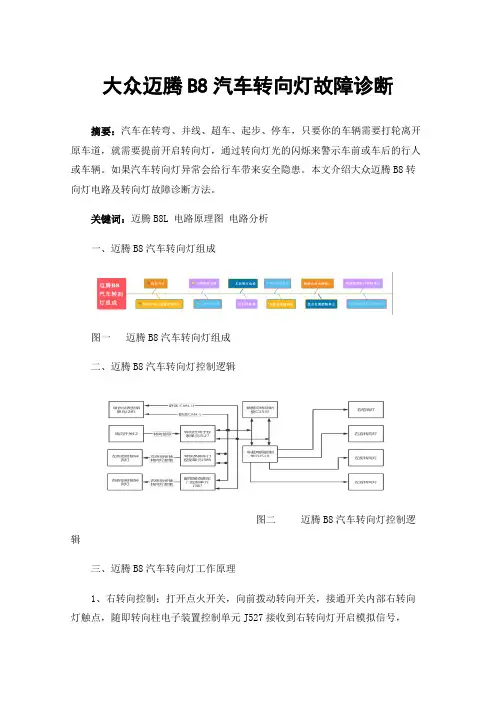

大众迈腾B8汽车转向灯故障诊断摘要：汽车在转弯、并线、超车、起步、停车，只要你的车辆需要打轮离开原车道，就需要提前开启转向灯，通过转向灯光的闪烁来警示车前或车后的行人或车辆。

如果汽车转向灯异常会给行车带来安全隐患。

本文介绍大众迈腾B8转向灯电路及转向灯故障诊断方法。

关键词：迈腾B8L 电路原理图电路分析一、迈腾B8汽车转向灯组成图一迈腾B8汽车转向灯组成二、迈腾B8汽车转向灯控制逻辑图二迈腾B8汽车转向灯控制逻辑三、迈腾B8汽车转向灯工作原理1、右转向控制：打开点火开关，向前拨动转向开关，接通开关内部右转向灯触点，随即转向柱电子装置控制单元J527接收到右转向灯开启模拟信号，J527将这个模拟信号转换成数字信号，通过舒适系统CAN总线将数据发送给车载电网控制单元J519、组合仪表控制单元、数据诊断接口J533、副驾驶员侧车门控制单元J387。

（1）J519接收到右转向灯开启信号后，接通右前转向灯和右后转向灯M7、M8，提醒行人以及车辆；（2）J285通过舒适CAN总线接收到右转向灯开启信号后，点亮仪表盘上右转向指示灯，提醒驾驶员转向灯状态；（3）J387通过舒适CAN总线接收到右转向灯开启信号后，点亮右侧后视镜上的右转向指示灯来提醒行人以及车辆；2、左转向控制：打开点火开关，向后拨动转向开关，接通开关内部左转向灯触点，随即转向柱电子装置控制单元J527接收到左转向灯开启模拟信号，J527将这个模拟信号转换成数字信号，通过舒适系统CAN总线将数据发送给车载电网控制单元J519、组合仪表控制单元、数据诊断接口J533、驾驶员侧车门控制单元J386。

（1）J519接收到右转向灯开启信号后，接通左前转向灯和左后转向灯M5、M6，提醒行人以及车辆；（2）J285通过舒适CAN总线接收到左转向灯开启信号后，点亮仪表盘上左转向指示灯，提醒驾驶员转向灯状态；（3）J387通过舒适CAN总线接收到左转向灯开启信号后，点亮左侧后视镜上的左转向指示灯来提醒行人以及车辆；四、迈腾B8汽车转向灯异常诊断（1）某个转向灯不亮的故障1 故障分析：根据故障现象，可以判断转向灯控制系统应是正常的，说明故障在故障转向灯与驱动转向灯控制单元之间的连接线、驱动转向灯控制单元、转向灯本身、搭铁等地方。

丰田卡罗拉转向与危险警告灯电路分析与检修发布时间：2021-06-08T16:06:35.910Z 来源：《基层建设》2021年第5期作者：徐义国[导读] 摘要：汽车转向与危险警告灯是汽车运动方向和车身状态的表示信号，关系着汽车的安全问题。

深圳技师学院深圳 518116摘要：汽车转向与危险警告灯是汽车运动方向和车身状态的表示信号，关系着汽车的安全问题。

本文主要介绍了一汽丰田卡罗拉轿车转向与危险警告灯电路的工作原理，常见故障以及故障排除方法。

关键词：丰田卡罗拉；转向与危险警告灯；电路分析；故障在汽车起步、转弯、变更车道或路边停车时，需要打开转向信号灯以表示汽车的趋向，提醒周围车辆和行人注意；当接通危险报警信号开关时，所有转向信号灯同时闪烁，表示车辆遇紧急情况，请求其他车辆避让。

本文主要分析和探讨了一汽丰田卡罗拉轿车转向与危险警告灯电路的工作原理，常见故障以及故障排除方法，希望为维修人员提供借鉴和帮助。

1 转向与危险警告灯电路分析一汽丰田卡罗拉轿车转向与危险警告灯电路主要由闪光继电器（简称闪光器）、转向信号开关、危险警告开关、转向灯和转向指示灯等组成。

卡罗拉转向与危险警告灯电路主要由转向信号闪光灯继电器控制，电路如图1所示。

此车使用的转向信号闪光灯继电器为8脚的类型，工作原理与普通3脚式闪光继电器有所不同，其工作原理为：1.1 左转向信号灯工作原理：当打开左转向信号灯开关时，转向开关E8（E60）的A15（B5）脚与A12（B7）脚接通，转向信号闪光器接到一个左转向信号，信号电路为：转向信号闪光器的5脚→前照灯变光开关总成E8（E60）的A15（B5）脚→前照灯变光开关总成E8（E60）的A12（B7）脚→E1搭铁。

此时，闪光继电器内部左转向触点闭合。

左转向信号灯主电路为：蓄电池“+”→点火开关IG→10A-2号ECU-IG保险丝→转向信号闪光器的1脚→转向信号闪光器的3脚→左前转向信号灯、左侧转向信号灯、左后转向信号灯和左转向信号指示灯→搭铁。

基于BTT6050芯片的汽车转向灯故障检测方法作为一种安全的交通工具，汽车在行驶过程中给人们带来了许多便利。

然而，由于长时间的使用或某些因素，汽车的各个部分可能会存在故障问题，例如，汽车的转向灯。

在BTT6050芯片的帮助下，我们可以使用一种高效、简单的方法来检测汽车转向灯故障。

BTT6050芯片是一种高度集成的电机控制芯片，可用于驱动直流电机、步进电机和交流电机。

在这里，我们使用BTT6050芯片来驱动和控制汽车的转向灯，同时提供有效的故障检测方法。

1.确定故障类型汽车转向灯故障主要有两种类型：开路和短路。

在检测过程中，我们需要先确定故障类型，这有助于我们更快速、更准确地解决问题。

如果是开路问题，转向灯就不能正常点亮。

如果是短路问题，转向灯虽然能够点亮，但一般有一侧或者两侧闪烁不停或灯光变得非常亮。

2.使用BTT6050芯片检测转向灯BTT6050芯片支持PWM输出，可以用来驱动电机或者LED 灯。

在这种情况下，我们可以在BTT6050芯片输出口连接转向灯。

然后，使用正常的PWM输出来控制转向灯点亮时间和闪烁速度。

当出现故障时，发生故障的一侧或两侧转向灯的亮度或闪烁情况会发生变化。

3.分析BTT6050芯片检测结果依据检测结果，可以确定转向灯的故障类型。

在开路的情况下，BTT6050芯片输出的PWM信号将无法触发灯泡的点亮，此时应该检查转向灯电路是否断开。

在短路情况下，左右转向灯都闪烁不停，此时应该检查说有接触是否良好，是否有线路短路。

总之，BTT6050芯片提供了一种高效、简单的方法来检测汽车转向灯的故障，并帮助我们更快速地解决问题。

在日常汽车维护中可以有意义的使用它，有助于提高汽车的使用安全性。

除了BTT6050芯片的应用，还有其他方法来检测汽车转向灯的故障。

其中一种方法是使用多用途测试仪表（multimeter）。

多用途测试仪表是一种可以检测电气电子设备的工具。

当多用途测试仪表连接到转向灯电路时，可以检测电路是否开路或短路，从而判断是否存在故障。

转向灯电路检测
（1）任务描述
转向灯电路检测考试内容为转向灯灯泡好坏判断（由考官指定灯泡），灯泡供电线及搭铁线检测（由考官指定一侧转向灯），转向灯继电器控制电路检测，转向灯开关检测；所有检测项目涉及到拆装的部分由考生完成；考试过程中可以查阅相关车型的技术手册。

（2）实施条件
1）工位要求
①每个工位要求场地在15～20m2，设置6个工位；
②每个工位安装有1m×0.6m的工作台；
③有尾气排放装置；
④每个工位准备三个回收不同类型废料的垃圾桶。

2）工具仪器设备清单（每个工位须配置）
3）辅助材料清单（每个工位须配置）
（3）考核时量
考核时限：35分钟。

（4）评价标准
《转向灯电路检测》评价标准
（5）操作工单
《转向灯电路检测》工单。

基于BTT6050芯片的汽车转向灯故障检测方法方遒;周鹏;王顺伟【摘要】分析了传统硬件电路检测汽车转向灯故障的不足,设计出一种基于BTT6050芯片的电路及软件算法,根据转向灯故障时电路中的总电阻增大、电流减小、反馈电压减小的特性,通过比较反馈电压值与标定电压值的大小来检测转向灯故障.实验模拟不同电压下转向灯正常工作和故障工作情况,分别测出其反馈电压,找到可以区分正常工作和故障工作的电压值,以此电压为依据对转向灯进行电压跟随故障识别.此方法不仅安全可靠,还能减少电路板元器件及线路.【期刊名称】《汽车电器》【年(卷),期】2018(000)008【总页数】4页(P25-28)【关键词】转向灯;检测故障;电压跟随;软件算法【作者】方遒;周鹏;王顺伟【作者单位】厦门理工学院机械与汽车工程学院,福建厦门 361024;厦门理工学院福建省客车及特种车辆研发协同创新中心,福建厦门 361024;厦门理工学院机械与汽车工程学院,福建厦门 361024;厦门理工学院机械与汽车工程学院,福建厦门361024【正文语种】中文【中图分类】U463.652汽车转向灯是行车安全的必备条件，除了具有照明作用，对行人和其他车辆还具有转向、超车、停车等警示作用［1］。

汽车转向和报警信号灯是汽车运动方向和车身状态的表示信号，关系着汽车的安全问题［2］。

随着现代汽车新技术的不断出现，转向灯已经从一个开关一个继电器的控制时代转变成电子模块控制［3］。

如果转向灯发生故障而没有被驾驶员发现，很有可能会造成交通事故。

在车身灯光系统不断智能化的今天［4-5］，本文在转向灯系统的电路上，采用具有诊断功能的BTT6050芯片，通过电压跟随来检测转向灯故障并随时报警，提醒驾驶员，为上述问题提供了一种解决方案。

1 硬件电路检测汽车转向灯故障分析硬件电路检测转向灯故障是根据两输入与非门集成电路特性，当IGN（点火）开关处于ON挡位，再闭合转向灯控制开关时，如果1个转向灯或2个转向灯出现了故障，指示灯不会被点亮，从而提示驾驶员及时更换车灯或检修电路。
