转向信号灯电路原理与检修

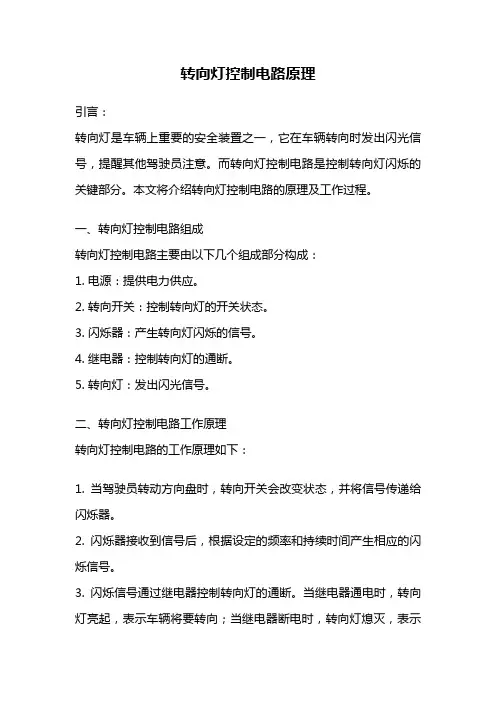

转向灯控制电路原理引言：转向灯是车辆上重要的安全装置之一，它在车辆转向时发出闪光信号，提醒其他驾驶员注意。

而转向灯控制电路是控制转向灯闪烁的关键部分。

本文将介绍转向灯控制电路的原理及工作过程。

一、转向灯控制电路组成转向灯控制电路主要由以下几个组成部分构成：1. 电源：提供电力供应。

2. 转向开关：控制转向灯的开关状态。

3. 闪烁器：产生转向灯闪烁的信号。

4. 继电器：控制转向灯的通断。

5. 转向灯：发出闪光信号。

二、转向灯控制电路工作原理转向灯控制电路的工作原理如下：1. 当驾驶员转动方向盘时，转向开关会改变状态，并将信号传递给闪烁器。

2. 闪烁器接收到信号后，根据设定的频率和持续时间产生相应的闪烁信号。

3. 闪烁信号通过继电器控制转向灯的通断。

当继电器通电时，转向灯亮起，表示车辆将要转向；当继电器断电时，转向灯熄灭，表示车辆转向结束。

4. 转向灯通过发出闪光信号，提醒其他驾驶员注意车辆的转向动作。

三、转向灯控制电路的特点1. 灵敏度高：转向灯控制电路能够快速响应驾驶员的转向操作，确保转向灯能够准确地发出闪光信号。

2. 稳定性好：转向灯控制电路采用稳定的电源和可靠的继电器，能够确保转向灯的正常工作。

3. 节能环保：转向灯控制电路只在需要时才会通电，有效节省能源，减少对环境的影响。

4. 易于维修：转向灯控制电路采用模块化设计，故障发生时可以方便地更换相应模块，提高维修效率。

结论：转向灯控制电路是保障车辆行驶安全的重要组成部分，通过转向开关、闪烁器、继电器和转向灯的协同工作，能够准确地发出转向信号，提醒其他驾驶员注意车辆的转向动作。

转向灯控制电路具有灵敏度高、稳定性好、节能环保和易于维修等特点，为车辆行驶安全提供了可靠的保障。

参考资料：1. 车辆电子技术与装置，刘丽等著，2018年出版。

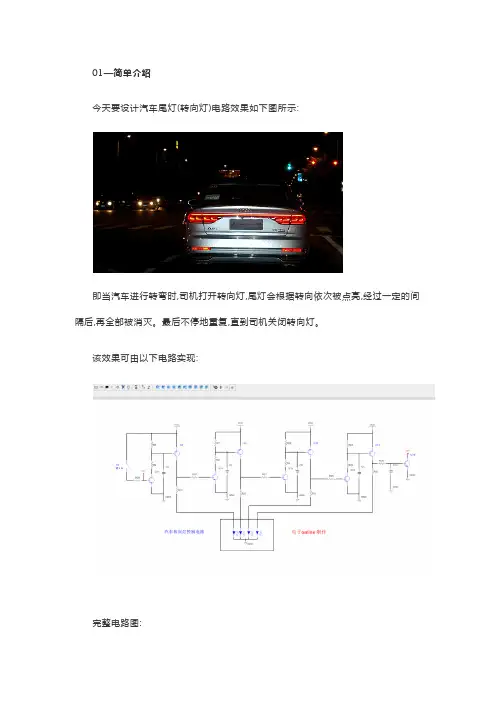

01—简单介绍今天要设计汽车尾灯(转向灯)电路效果如下图所示:即当汽车进行转弯时,司机打开转向灯,尾灯会根据转向依次被点亮,经过一定的间隔后,再全部被消灭。

最后不停地重复,直到司机关闭转向灯。

该效果可由以下电路实现:完整电路图:02—电路设计要点延时电路的要点主要有两个:一、当转向开关被按下时,LED需要逐个亮起;二、LED被逐个点亮的过程具有重复性。

03—效果展示一、当转向开关被按下时,LED需要逐个亮起;二、LED被逐个点亮的过程具有重复性。

04—工作原理一、电路中的控制LED电源的是PNP三极管(Q3/Q4/Q12/Q13),其导通的条件是对应的NPN三极管需要导通。

在司机没有按下转向灯的情况下,NPN没基极电流Ib,所以NPN不导通,对应的PNP也不会导通,所以转向灯开关不按下,灯不会亮。

二、当转向开关被按下时,NPN流过Ib电流,所以NPN导通,此时PNP也会流过Ib电流,PNP也会导通。

所以LED获得电压,从而被点亮。

undefined三、当第一个Q3开通后,Q14就会流过Ib,所以Q14也会导通。

但是由于C7的电压=Vcc,所以Q4必须要等C7的电压经过Q14释放后才会导通。

从而实现了LED 间具有一定的导通时间间隔。

四、剩下的两个LED的控制原理与第二个LED的控制原理相同。

其LED的间隔导通时间可以通过设置电容大小来调节。

五、最后是重复功能的实现。

由于四个LED的控制信号是级联的,要想全部关闭,只需要把第一个LED电源给关了就可以。

所以我们可以在最后一端加一个三极管电路来控制第一级的控制信号。

六、重复时间的长短与电容C13的大小成正比。

05—总结该电路的工作逻辑较简单,整个电路可分为三部分:1、电源控制电路;2、时间控制电路;3、重复控制电路。

以上电路都是利用了基本元器件的工作特性,如果你发现有不能够理解的地方,说明你的基础需要补补了。

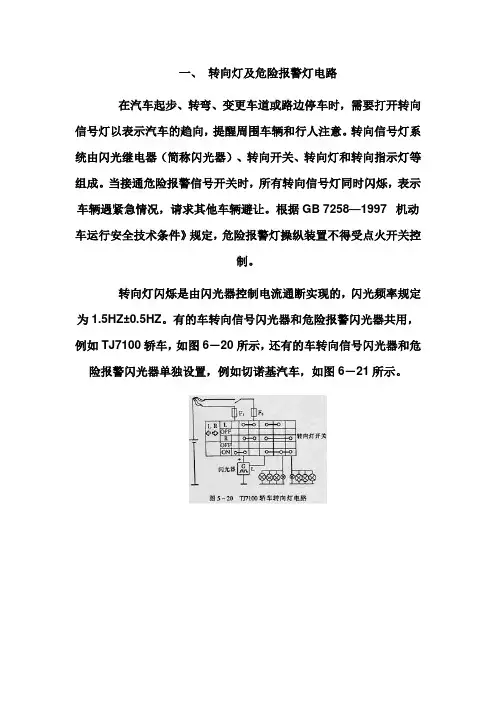

一、转向灯及危险报警灯电路在汽车起步、转弯、变更车道或路边停车时，需要打开转向信号灯以表示汽车的趋向，提醒周围车辆和行人注意。

转向信号灯系统由闪光继电器（简称闪光器）、转向开关、转向灯和转向指示灯等组成。

当接通危险报警信号开关时，所有转向信号灯同时闪烁，表示车辆遇紧急情况，请求其他车辆避让。

根据GB 7258—1997 机动车运行安全技术条件》规定，危险报警灯操纵装置不得受点火开关控制。

转向灯闪烁是由闪光器控制电流通断实现的，闪光频率规定为1.5HZ±0.5HZ。

有的车转向信号闪光器和危险报警闪光器共用，例如TJ7100轿车，如图6－20所示，还有的车转向信号闪光器和危险报警闪光器单独设置，例如切诺基汽车，如图6－21所示。

二、闪光器的工作原理常见闪光器有电容式、翼片式、晶体管式三类（图6－22）。

翼片式和带继电器的晶体管式闪光器结构简单体积小、闪光频率稳定、监控作用明显、工作时伴有响声，故被广泛使用。

1．电容式闪光器电容式闪光器结构如图6－23所示，它由一只大容量电解电容器和双线圈继电器组成。

工作原理：接通转向灯开关（左或右）后，串联线圈经触点、转向信号灯构成回路，且电流较大。

产生较强磁场，吸动衔铁，使触点张开。

此过程中，串联线圈通电时间极短，转向信号灯不亮。

触点张开后电容器经串联线圈、并联线圈、转向灯开关、转向灯及转向指示灯构成充电回路．由于充电电流很小，此时转向灯与转向指示灯不亮。

触点在串并联线圈的合成磁场（方向相同）作用下，仍保持张开状态。

电容器充足电后．并联线圈电流消失，铁心吸力减小，触点在复位弹簧作用下闭合，转向灯与转向指示灯亮；同时，电容器经并联线圈及触点放电，由于串联线圈与并联线圈磁场方向相反，铁心吸力极小，触点保持闭合状态。

当电容器放电结束后，并联线圈电流消失，在串联线圈磁场作用下，触点再次张开，转向灯与转向指示灯变暗，电容器再次充电。

如此周而复始，转向灯与转向指示灯不停地以此频率闪烁。

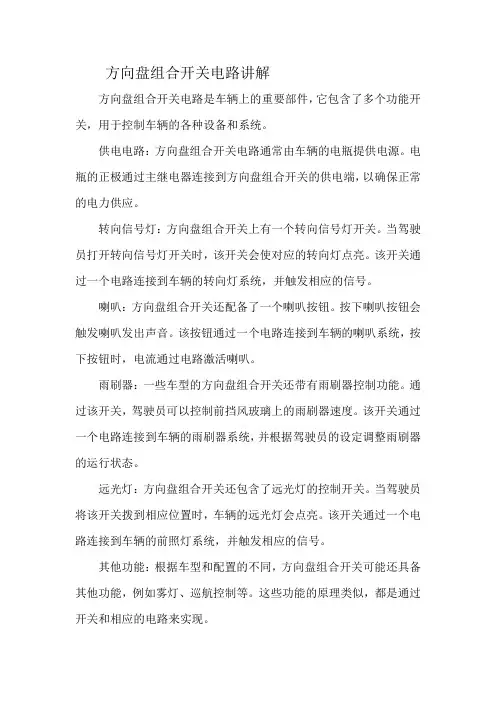

方向盘组合开关电路讲解
方向盘组合开关电路是车辆上的重要部件，它包含了多个功能开关，用于控制车辆的各种设备和系统。

供电电路：方向盘组合开关电路通常由车辆的电瓶提供电源。

电瓶的正极通过主继电器连接到方向盘组合开关的供电端，以确保正常的电力供应。

转向信号灯：方向盘组合开关上有一个转向信号灯开关。

当驾驶员打开转向信号灯开关时，该开关会使对应的转向灯点亮。

该开关通过一个电路连接到车辆的转向灯系统，并触发相应的信号。

喇叭：方向盘组合开关还配备了一个喇叭按钮。

按下喇叭按钮会触发喇叭发出声音。

该按钮通过一个电路连接到车辆的喇叭系统，按下按钮时，电流通过电路激活喇叭。

雨刷器：一些车型的方向盘组合开关还带有雨刷器控制功能。

通过该开关，驾驶员可以控制前挡风玻璃上的雨刷器速度。

该开关通过一个电路连接到车辆的雨刷器系统，并根据驾驶员的设定调整雨刷器的运行状态。

远光灯：方向盘组合开关还包含了远光灯的控制开关。

当驾驶员将该开关拨到相应位置时，车辆的远光灯会点亮。

该开关通过一个电路连接到车辆的前照灯系统，并触发相应的信号。

其他功能：根据车型和配置的不同，方向盘组合开关可能还具备其他功能，例如雾灯、巡航控制等。

这些功能的原理类似，都是通过开关和相应的电路来实现。

总的来说，方向盘组合开关电路是车辆上一项重要的电气控制系统，它通过各种开关和电路与车辆的不同系统进行连接和协调。

驾驶员可以通过操作方向盘上的开关来控制车辆的各种功能，提高驾驶安全性和便利性。

10.16638/ki.1671-7988.2020.24.056汽车灯光系统故障诊断与检修郭磊（江苏省环境经济技术国际合作中心，江苏南京210036）摘要：随着我国汽车产业发展速度的不断加快，汽车灯光系统越来越复杂，功能也越来越多样，同时也给后续的检修增加了难度。

文章介绍了别克威朗轿车灯光系统的组成、工作原理及常见故障，并通过两个故障案例进行了分析、诊断、排除，对以后维修人员灯光系统维护和检修提供帮助。

关键词：灯光系统；故障诊断；检修中图分类号：U472.42 文献标识码：A 文章编号：1671-7988(2020)24-174-03Fault Diagnosis and Maintenance of Automobile Lighting SystemGuo Lei( Jiangsu International Cooperation Center for Environmental Economics and Technology, Jiangsu Nanjing 210036 )Abstract: With the rapid development of China's automobile industry, the automobile lighting system is becoming more and more complex, and its functions are becoming more and more diverse. At the same time, it also makes the subsequent maintenance more difficult. This paper introduces the composition, working principle and common faults of the light system of Buick veolian car, and analyzes, diagnoses and eliminates them through two fault cases, so as to provide help for the maintenance and repair of the light system of the maintenance personnel in the future.Keywords: Lighting system; Fault diagnosis; MaintenanceCLC NO.: U472.42 Document Code: A Article ID: 1671-7988(2020)24-174-03前言汽车灯光系统是汽车夜间汽车安全行驶的主要光源，也是汽车车身电器的重要组成部分。

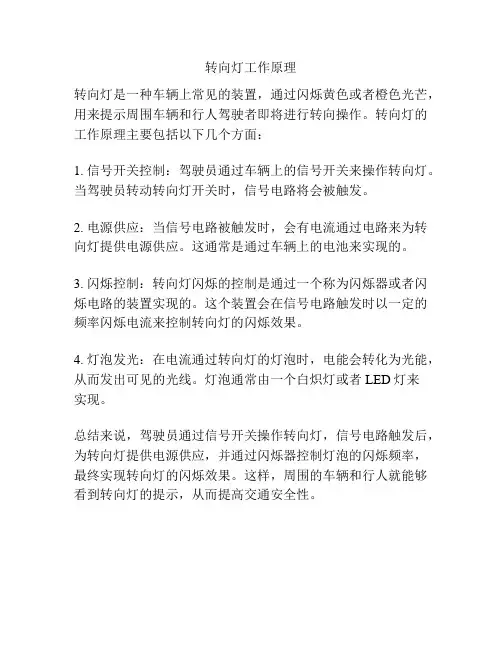

转向灯工作原理
转向灯是一种车辆上常见的装置，通过闪烁黄色或者橙色光芒，用来提示周围车辆和行人驾驶者即将进行转向操作。

转向灯的工作原理主要包括以下几个方面：
1. 信号开关控制：驾驶员通过车辆上的信号开关来操作转向灯。

当驾驶员转动转向灯开关时，信号电路将会被触发。

2. 电源供应：当信号电路被触发时，会有电流通过电路来为转向灯提供电源供应。

这通常是通过车辆上的电池来实现的。

3. 闪烁控制：转向灯闪烁的控制是通过一个称为闪烁器或者闪烁电路的装置实现的。

这个装置会在信号电路触发时以一定的频率闪烁电流来控制转向灯的闪烁效果。

4. 灯泡发光：在电流通过转向灯的灯泡时，电能会转化为光能，从而发出可见的光线。

灯泡通常由一个白炽灯或者LED灯来
实现。

总结来说，驾驶员通过信号开关操作转向灯，信号电路触发后，为转向灯提供电源供应，并通过闪烁器控制灯泡的闪烁频率，最终实现转向灯的闪烁效果。

这样，周围的车辆和行人就能够看到转向灯的提示，从而提高交通安全性。

大众迈腾B8汽车转向灯故障诊断摘要：汽车在转弯、并线、超车、起步、停车，只要你的车辆需要打轮离开原车道，就需要提前开启转向灯，通过转向灯光的闪烁来警示车前或车后的行人或车辆。

如果汽车转向灯异常会给行车带来安全隐患。

本文介绍大众迈腾B8转向灯电路及转向灯故障诊断方法。

关键词：迈腾B8L 电路原理图电路分析一、迈腾B8汽车转向灯组成图一迈腾B8汽车转向灯组成二、迈腾B8汽车转向灯控制逻辑图二迈腾B8汽车转向灯控制逻辑三、迈腾B8汽车转向灯工作原理1、右转向控制：打开点火开关，向前拨动转向开关，接通开关内部右转向灯触点，随即转向柱电子装置控制单元J527接收到右转向灯开启模拟信号，J527将这个模拟信号转换成数字信号，通过舒适系统CAN总线将数据发送给车载电网控制单元J519、组合仪表控制单元、数据诊断接口J533、副驾驶员侧车门控制单元J387。

（1）J519接收到右转向灯开启信号后，接通右前转向灯和右后转向灯M7、M8，提醒行人以及车辆；（2）J285通过舒适CAN总线接收到右转向灯开启信号后，点亮仪表盘上右转向指示灯，提醒驾驶员转向灯状态；（3）J387通过舒适CAN总线接收到右转向灯开启信号后，点亮右侧后视镜上的右转向指示灯来提醒行人以及车辆；2、左转向控制：打开点火开关，向后拨动转向开关，接通开关内部左转向灯触点，随即转向柱电子装置控制单元J527接收到左转向灯开启模拟信号，J527将这个模拟信号转换成数字信号，通过舒适系统CAN总线将数据发送给车载电网控制单元J519、组合仪表控制单元、数据诊断接口J533、驾驶员侧车门控制单元J386。

（1）J519接收到右转向灯开启信号后，接通左前转向灯和左后转向灯M5、M6，提醒行人以及车辆；（2）J285通过舒适CAN总线接收到左转向灯开启信号后，点亮仪表盘上左转向指示灯，提醒驾驶员转向灯状态；（3）J387通过舒适CAN总线接收到左转向灯开启信号后，点亮左侧后视镜上的左转向指示灯来提醒行人以及车辆；四、迈腾B8汽车转向灯异常诊断（1）某个转向灯不亮的故障1 故障分析：根据故障现象，可以判断转向灯控制系统应是正常的，说明故障在故障转向灯与驱动转向灯控制单元之间的连接线、驱动转向灯控制单元、转向灯本身、搭铁等地方。

丰田卡罗拉转向与危险警告灯电路分析与检修发布时间：2021-06-08T16:06:35.910Z 来源：《基层建设》2021年第5期作者：徐义国[导读] 摘要：汽车转向与危险警告灯是汽车运动方向和车身状态的表示信号，关系着汽车的安全问题。

深圳技师学院深圳 518116摘要：汽车转向与危险警告灯是汽车运动方向和车身状态的表示信号，关系着汽车的安全问题。

本文主要介绍了一汽丰田卡罗拉轿车转向与危险警告灯电路的工作原理，常见故障以及故障排除方法。

关键词：丰田卡罗拉；转向与危险警告灯；电路分析；故障在汽车起步、转弯、变更车道或路边停车时，需要打开转向信号灯以表示汽车的趋向，提醒周围车辆和行人注意；当接通危险报警信号开关时，所有转向信号灯同时闪烁，表示车辆遇紧急情况，请求其他车辆避让。

本文主要分析和探讨了一汽丰田卡罗拉轿车转向与危险警告灯电路的工作原理，常见故障以及故障排除方法，希望为维修人员提供借鉴和帮助。

1 转向与危险警告灯电路分析一汽丰田卡罗拉轿车转向与危险警告灯电路主要由闪光继电器（简称闪光器）、转向信号开关、危险警告开关、转向灯和转向指示灯等组成。

卡罗拉转向与危险警告灯电路主要由转向信号闪光灯继电器控制，电路如图1所示。

此车使用的转向信号闪光灯继电器为8脚的类型，工作原理与普通3脚式闪光继电器有所不同，其工作原理为：1.1 左转向信号灯工作原理：当打开左转向信号灯开关时，转向开关E8（E60）的A15（B5）脚与A12（B7）脚接通，转向信号闪光器接到一个左转向信号，信号电路为：转向信号闪光器的5脚→前照灯变光开关总成E8（E60）的A15（B5）脚→前照灯变光开关总成E8（E60）的A12（B7）脚→E1搭铁。

此时，闪光继电器内部左转向触点闭合。

左转向信号灯主电路为：蓄电池“+”→点火开关IG→10A-2号ECU-IG保险丝→转向信号闪光器的1脚→转向信号闪光器的3脚→左前转向信号灯、左侧转向信号灯、左后转向信号灯和左转向信号指示灯→搭铁。

汽车转向灯控制器的原理
汽车转向灯控制器的原理是通过车辆电气系统内的电子元件控制转向灯的开关和闪烁。

一般情况下，汽车的转向灯控制器包括转向灯开关、继电器、灯泡、电路板和电源等组成。

具体原理如下：
1. 转向灯开关：驾驶员通过操作方向盘上的转向灯开关，发送信号给转向灯控制器。

2. 控制信号传输：转向灯控制器接收到来自转向灯开关的信号后，通过电路板上的导线将信号传输到继电器。

3. 继电器：继电器是一个电磁开关，能够通过接通或断开电路来控制电流的流动。

转向灯控制器发送信号给继电器后，继电器将根据信号改变其接通或断开状态。

4. 电源：转向灯控制器将从车辆电气系统提供的电源转换为适当的电压和电流，以供给转向灯的正常工作。

5. 灯泡：继电器接通时，将电流传输到转向灯的灯泡，使其发光。

6. 闪烁：转向灯控制器通过控制继电器的开关状态来实现转向灯的闪烁效果。

即使转向灯开关一直保持打开，转向灯也会周期性地开启和关闭，以产生闪烁的效果。

总结起来，汽车转向灯控制器的原理是通过接收来自转向灯开关的信号，控制继电器的开关状态，并通过提供适当的电源和电路使转向灯灯泡发光和闪烁。

这样
就能够在驾驶时方便其他车辆和行人了解车辆的转向意图。

转向灯电路的工作原理是
转向灯电路的工作原理:
转向灯电路是一种用于车辆转向信号的电路，通常由车辆的灯泡、电源、开关和控制电路组成。

工作原理如下：
1. 电源供电: 转向灯电路通常连接到车辆的电池或发电机上，
通过提供电源电流来使灯泡亮起。

电源电压通常为12V直流电。

2. 开关控制: 车辆上的转向灯开关用来控制转向灯的开关状态。

当驾驶员打开转向灯开关时，电路将会完成，电流将开始流动。

3. 控制电路: 控制电路是一个重要的组成部分，它包括继电器、传感器和电路连接。

当转向灯开关关闭时，传感器会感知到车辆的转向信号，将信号传递给控制电路。

控制电路通过继电器将电流传递给相应的灯泡。

4. 灯泡发光: 一旦控制电路将电流传递给灯泡，灯泡将会发光。

转向灯通常有两个灯泡，一个位于前部、一个位于后部，用于提醒其他车辆驾驶员车辆的转向方向。

5. 开关关闭及重复: 当转向灯开关关闭时，电路将断开，电流
将停止流动。

转向灯通常采用自动重复的机制，使得转向灯在一定时间内自动闪烁，以提醒其他车辆。

总结起来，转向灯电路的工作原理是通过车辆的转向灯开关控
制电路，将电源电流传递给相应的控制电路，控制电路再将电流传递给对应的转向灯灯泡，使其发光。

这样可以提醒其他车辆驾驶员车辆的转向方向。
