LTE近端开站软件升级指导书20131209

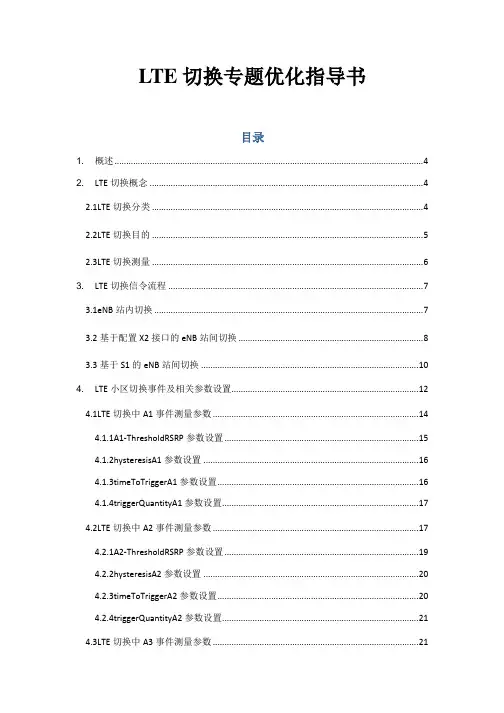

LTE切换专题优化指导书目录1.概述 (4)2.LTE切换概念 (4)2.1LTE切换分类 (4)2.2LTE切换目的 (5)2.3LTE切换测量 (6)3.LTE切换信令流程 (7)3.1eNB站内切换 (7)3.2基于配置X2接口的eNB站间切换 (8)3.3基于S1的eNB站间切换 (10)4.LTE小区切换事件及相关参数设置 (12)4.1LTE切换中A1事件测量参数 (14)4.1.1A1-ThresholdRSRP参数设置 (15)4.1.2hysteresisA1参数设置 (16)4.1.3timeToTriggerA1参数设置 (16)4.1.4triggerQuantityA1参数设置 (17)4.2LTE切换中A2事件测量参数 (17)4.2.1A2-ThresholdRSRP参数设置 (19)4.2.2hysteresisA2参数设置 (20)4.2.3timeToTriggerA2参数设置 (20)4.2.4triggerQuantityA2参数设置 (21)4.3LTE切换中A3事件测量参数 (21)4.3.1filterCoefficientEUtraRSRP参数设置 (22)4.3.2A3-Offset参数设置 (24)4.3.3hysteresisA3 (25)4.3.4timeToTriggerA3 (26)4.3.5cellIndividualOffsetEUtran（Ocn） (28)4.3.6triggerQuantityA3 (30)4.3.7reportIntervalA3 (31)4.3.8reportAmountA3 (32)4.3.9maxReportCellsA3 (34)4.4LTE切换中A4事件 (35)4.5LTE切换中A5事件 (35)4.6LTE切换中B1事件 (36)4.6LTE切换中B2事件参数设置 (36)5.LTE切换优化思路及出现场景 (38)5.1LTE切换优化思路 (38)5.1.1上行信道质量差导致切换失败 (39)5.1.2同PCI干扰导致切换失败 (39)5.1.3模3干扰导致切换失败 (40)5.1.4外部干扰导致切换失败 (40)5.1.5UE 邻区漏配问题导致切换失败 (40)5.1.6UE接入失败导致切换失败 (41)5.1.7UE下行质量差导致测量报告丢失 (41)5.1.8切换执行命令丢失导致切换失败 (41)5.1.9未收到RRC重配置完成消息导致切换失败 (42)5.1.10X2_IP配置错误导致切换失败 (42)5.1.11X2切换准备时间过长导致切换失败 (42)5.1.12目标侧发送PATH_SWITCH_REQ未收到响应切换失败 (43)5.1.13eNB内小区切换不及时导致切换失败 (43)6.LTE切换优化案例 (43)6.1邻区漏配导致切换失败 (43)6.2邻区错配导致切换失败 (47)6.3模三干扰导致切换失败 (50)6.4同PCI干扰导致切换失败 (51)7.总结 (54)1. 概述无线网络最大特点在于移动性控制，对于终端在不同小区间的移动，网络侧需要实时监测UE信号变化并控制在适当时刻命令UE做跨小区的切换，以保持其业务连续性。

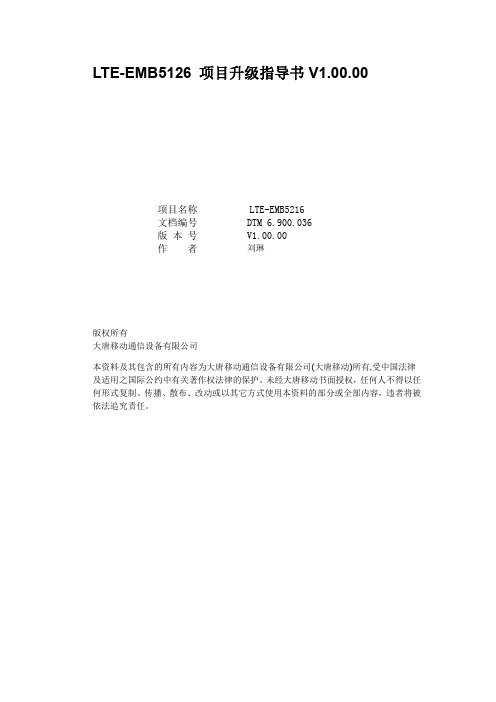

LTE-EMB5126 项目升级指导书V1.00.00项目名称LTE-EMB5216文档编号DTM 6.900.036版本号V1.00.00作者刘琳版权所有大唐移动通信设备有限公司本资料及其包含的所有内容为大唐移动通信设备有限公司(大唐移动)所有,受中国法律及适用之国际公约中有关著作权法律的保护。

未经大唐移动书面授权，任何人不得以任何形式复制、传播、散布、改动或以其它方式使用本资料的部分或全部内容，违者将被依法追究责任。

目录1引言 (3)1.1编写目的 (3)1.2预期读者和阅读建议 (3)1.3参考资料 (3)1.4缩写术语 (3)2320基站配置环境： (3)2.1TDL单模： (3)2.2TDS、TDL双模： (3)3TDL单模向45版本升级 (3)3.1使用LMT升级基站 (3)3.2使用OMC升级基站 (8)4过渡版本向600版本升级 (8)4.1单TDL从过渡版本向600版本升级 (8)4.2单TDL升级到600版本后扩容为双模 (11)4.3双模过渡版本升级到双模600版本 (14)5附录： (26)5.1基于3.20配置文件升级为6.00配置文件升级方法 (26)5.2采用EXCEL模板制作配置文件 (27)5.3配置补丁文件制作方法 (27)1 引言1.1 编写目的本文档介绍了TDS单模、TDL单模、TDS&TDL共模站升级到双模版本的操作方法，方便测试人员和工程人员将基站从TDS、TDL版本升级到6.00版本，对基站升级操作有一定的指导作用。

1.2 预期读者和阅读建议本文的预期读者为测试人员、工程人员；希望阅读者根据需求对文档进行进一步的更新。

1.3 参考资料BBU双模测试版本总体设计报告1.4 缩写术语（无）2 320基站配置环境：2.1 TDL单模：主控板必须插在1槽位，板卡类型为SCTP-IP/SCTE,0槽位空出，其余槽位板卡为TDL 的板卡：BPOH/BPOG，板卡灵活配置。

LTE常用工具使用指南(仅供内部使用）拟制: LTE JJFA WH 日期：2010-4-14 审核: 日期：审核: 日期：批准: 日期：华为技术有限公司Huawei Technologies Co., Ltd.版权所有侵权必究All rights reserved修订记录目录1概述 (6)1.1背景 (6)1.2常用工具概述 (6)2常用工具 (6)2.1Porbe(Huawei) (6)2.1.1安装 (11)2.1.2.连接 (12)2.1.3启动跟踪 (13)2.2Iperf (19)2.2.1下行UDP灌包（从服务器向终端灌包） (20)2.2.2上行UDP灌包（从UE灌向服务器） (20)2.2.3下行TCP灌包 (20)2.2.4上行TCP灌包 (21)2.3三星终端安装调试 (21)2.3.1软件安装 (21)2.3.2拨号功能 (21)2.3.3Band7支持频点 (24)2.3.4注意事项 (25)2.4Ethereal (25)2.4.1概述 (25)2.4.2软件安装 (25)2.4.3启动抓包 (26)2.4.4软件基本使用 (27)2.4.5TCP数据分析 (30)2.4.6文件处理 (32)2.5CHR (34)2.6一键式日志 (35)2.7欧贝特烧卡指导 (37)2.7.1烧卡前需要的信息 (37)2.7.2欧贝特软件安装 (37)2.7.3使用 (37)LTE常用工具使用指南关键词：Iperf、LMT、Probe、OMT摘要：本文是LTE常用工具和软件的使用指南，用于指导公司其他项目在各种场合进行Showcase等演示项目时，使用LTE常用工具使用指南结合演示指南达到更快更好的演示效果。

缩略语清单：1 概述1.1 背景本文主要是结合《LTE业务演示指南》给出LTE常用工具的使用指导，用以指导公司其它项目组快速熟悉LTE工具并具备初步获取日志和分析问题的能力。

1.2 常用工具概述Probe是一款空口测试工具，主要用于搜集LTE网络空口测试数据。

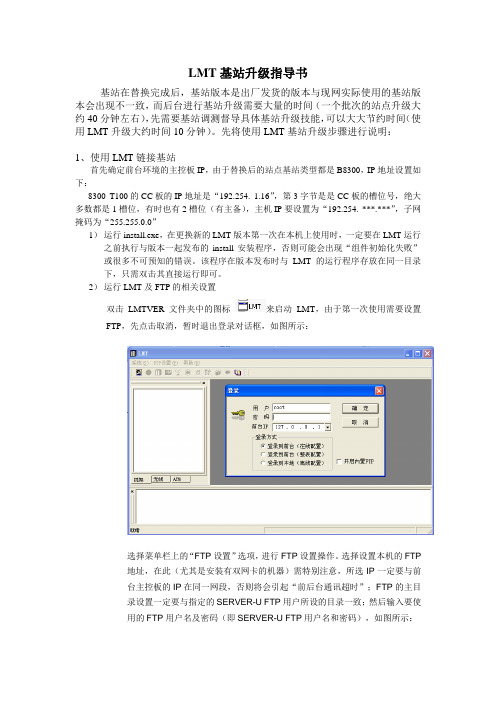

LMT基站升级指导书基站在替换完成后，基站版本是出厂发货的版本与现网实际使用的基站版本会出现不一致，而后台进行基站升级需要大量的时间（一个批次的站点升级大约40分钟左右），先需要基站调测督导具体基站升级技能，可以大大节约时间（使用LMT升级大约时间10分钟）。

先将使用LMT基站升级步骤进行说明：1、使用LMT链接基站首先确定前台环境的主控板IP，由于替换后的站点基站类型都是B8300，IP地址设置如下：8300 T100的CC板的IP地址是“192.254. 1.16”，第3字节是是CC板的槽位号，绝大多数都是1槽位，有时也有2槽位（有主备），主机IP要设置为“192.254. ***.***”，子网掩码为“255.255.0.0”1）运行install.exe，在更换新的LMT版本第一次在本机上使用时，一定要在LMT运行之前执行与版本一起发布的install安装程序，否则可能会出现“组件初始化失败”或很多不可预知的错误。

该程序在版本发布时与LMT的运行程序存放在同一目录下，只需双击其直接运行即可。

2）运行LMT及FTP的相关设置双击LMTVER文件夹中的图标来启动LMT，由于第一次使用需要设置FTP，先点击取消，暂时退出登录对话框，如图所示：选择菜单栏上的“FTP设置”选项，进行FTP设置操作。

选择设置本机的FTP地址，在此（尤其是安装有双网卡的机器）需特别注意，所选IP一定要与前台主控板的IP在同一网段，否则将会引起“前后台通讯超时”；FTP的主目录设置一定要与指定的SERVER-U FTP用户所设的目录一致；然后输入要使用的FTP用户名及密码（即SERVER-U FTP用户名和密码），如图所示：选择菜单栏的“系统-〉登录”选项，再次打开系统登录对话框，输入用户名及密码(目前常用的为用户名：root 密码：空)；输入前台IP地址（前台BCCS主控板的IP）后选择一种登录方式，点击确定即可成功登录，如图所示：至此，LMT的初始配置完成，用户可成功登入系统。

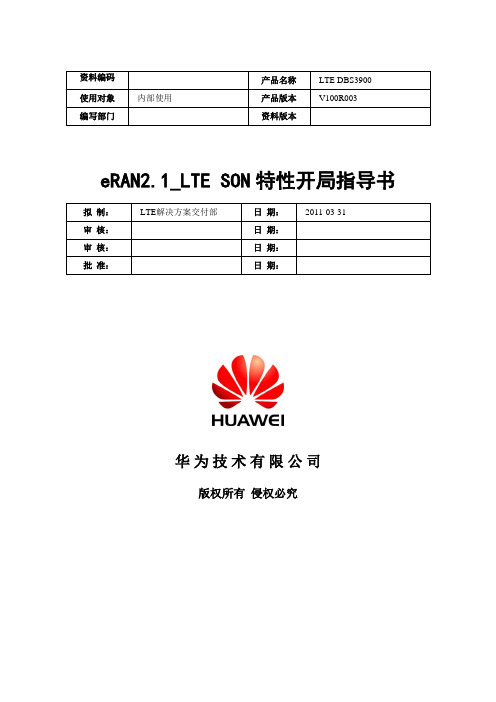

eRAN2.1_LTE SON特性开局指导书华为技术有限公司版权所有侵权必究内部公开修订记录内部公开目录1概述 (4)1.1SON简介 (4)1.1.1ANR简介 (5)1.1.2MRO简介 (7)1.1.3MLB简介 (11)1.1.4COD简介 (12)1.2可获得性 (13)1.2.1涉及网元 (13)1.2.2版本支持 (13)2SON常用组网形式 (15)2.1ANR 常用组网形式 (15)2.1.1ANR实验室基本网络 (15)2.1.2ANR外场测试网络 (16)2.2MRO常用组网形式 (17)2.2.1MRO实验室基本网络 (17)2.2.2MRO外场测试网络 (18)2.3MLB 常用组网形式 (20)2.3.1MLB实验室基本网络 (20)2.3.2MLB外场测试网络 (20)2.4COD 常用组网形式 (20)2.4.1COD实验室基本网络 (20)2.4.2COD外场测试网络 (20)3SON开局流程概述 (20)3.1M2000开启SON服务 (21)3.1.1M2000侧SON服务简介 (21)3.1.2查看M2000侧是否开启SON服务 (21)3.1.3M2000侧开启SON服务 (21)3.2RF前期优化 (22)3.3X2链路的建立 (22)3.3.1X2自建立基本工作原理 (22)3.3.2ENB 基本配置 (23)3.3.3ENB 开启X2自建立算法开关 (24)3.3.4UE触发建链过程及结果观察 (25)3.4ANR算法网络邻区关系建立与优化 (26)内部公开3.4.1ANR算法参数配置 (26)3.4.2ANR参数的设置参考 (28)3.4.3UE触发ANR建立邻区过程及结果观察 (29)3.5MRO算法网络邻区关系优化 (31)3.5.1MRO 算法参数配置 (31)3.5.2MRO参数的设置参考 (32)3.5.3UE小区间异常切换触发MRO优化及结果观察 (33)3.6MLB算法同频邻区负载平衡 (34)3.6.1MLB算法参数设置 (34)3.6.2MLB参数的设置参考 (36)3.6.3小区高负载触发MLB算法转移UE及结果观察 (37)3.7COD算法失效小区检测 (42)3.7.1COD算法参数设置 (42)3.7.2COD参数的设置参考 (43)3.7.3KPI异常小区失效检测与恢复 (44)内部公开eRAN2.1_LTE SON特性开局指导书关键词：SON，ANR，MRO，MLB，COD摘要：本文描述了X2自建立、ANR、MRO、MLB、COD开局的基本过程，SON 常用的组网场景。

LTE基站软件升级指引
1、升级前准备：
备份CV、KGET、基站全局常量（具体方法待跟进）。

批量升级前需备份以上基站信息，单站备份方法如下：检查基站小区及RRU状态：
检查基站告警：
备份CV（用于出现异常需倒回时使用）
生成后使用cvls查询在最后可以看到你生成的文件
查看小区用户占用情况，当有较多用户时建议将升级时间延后：
自此可以开始升级了，非批量升级请直接跳转至步骤4。

2、导入升级基站表（一次数量在80个以内）
格式模板：
3、加载升级基站列表
4、选择升级Upgrade
选择需要升级的软件版本，然后NEXT
软件来源，这里使用OOS下载至基站，然后NEXT
升级步骤，全部选择并且选择立即执行，然后NEXT
选择正确的配置文件，需要和所升级的软件相一致
这里选择full
勾选升级重启设备，然后NEXT
最后页面直接Finish开始升级就可以了
选取Jobs查看升级的进度，成功进度为100%，如升级失败请参照步骤5
升级成功后基站需重启一次才可以激活新功能（具体需爱立信提供该软件版本是否需要重启基站）
最后重启后进行基站健康检查（告警查询、小区状态、RRU状态、
用户占用），方法与升级前准备一样
5、升级失败站点处理
在JOBS中查看升级进度，对升级加载失败的基站手动AMOS连接至基站查看：cvls看是否生成3个新的CV文件，如果有则可以输入：Polu手动升级，并继续升级进程。

LTE邻区添加指导书王尼玛LTE华为专项项目组2015年1月目录LTE邻区添加指导书 (3)1、添加系统内邻区 (3)1.1 MML命令模式 (3)1.2脚本方式 (4)1.2.1脚本制作步骤： (4)1.2.2脚本执行网管操作步骤： (5)2、添加异系统2G、TD邻区 (7)2.1 LTE到GSM邻区添加 (7)2.2 LTE到TD邻区添加 (9)3、邻区添加原则及说明 (9)3.1邻区规划原则 (9)3.1.1系统内邻区添加原则 (10)1）添加邻区时务必保证为双向邻区； (10)3.1.2 LTE到GSM邻区规划原则 (10)3.1.3 LTE到TD邻区添加原则 (10)3.1.4邻区添加说明 (10)4、2G爱立信加LTE相关测量 (10)LTE邻区添加指导书概述：LTE邻区涉及系统内邻区、到TD邻区、到GSM邻区，本文将通过具体示例进行详细演示，对邻区规划原则以及注意事项做了简要说明。

使用工具：1、添加系统内邻区LTE系统内邻区类型：按频率分为同频、异频邻区，按邻区关系分为同站、异站邻区，本文以添加异站同频邻区为例，其他情况操作方式一致。

添加邻区的方式主要存在两种：MML命令方式、脚本方式：分别对应于单个、多个邻区添加的应用场景。

本文对两种方式均做详细说明。

1.1MML命令模式1)邻区规划：利用Mapinfo软件，结合地理位置、覆盖方向等信息规划邻区：本文以XX-1添加YY-2邻区为例进行说明。

2)添加外部小区：异站邻区需先添加外部小区数据。

登录网管U2000，打开“维护”菜单中“MML命令”，勾选XX站点，执行ADD EUTRANEXTERNALCELL命令，对红色必填项添加数值：必填项中：“本地小区标识”：源小区为1，则填写1；“移动国家码”、“移动网络码”固定填写460、00；“基站标识”、“小区标识”、“下行频点”、“物理小区标识”、“跟踪区域码”则填写邻区的EnodeB ID、CellID、频点、PCI、TAC。

密级机密扩展型皮基站APP开站应用指导手册文件编号：编制：审核：会签：标准化：批准：京信通信系统（中国）有限公司2019 年1 月密级机密文件历史记录文件编号文件标题一体化小站即插即用落地指导手册文件履历版本编制日期更改内容（条款）适用软件版本V1.0刘统华2017.06首发V1.0V1.1邝献强2017.07改：APP开站手册更新V1.1V1.2刘统华2017.09增：1）即插即用流程要求；2）开通工具要求；3）模块部署执行人员分工改:1）概述；2）名词规范化V1.2V1.3刘统华2019.01增：1）APP开站流程索引；2)开户地添加管理;3）APP开站操作指导新增功能删：删除网管预配置策略创建流程V1.2密级机密目录1概述 (2)2APP开站流程索引及职责分配 (2)3APP开站前提要求 (3)3.1前期部署要求 (3)3.2开通工具要求 (3)4初始化网管配置 (3)4.1初始化网管登录 (3)4.2开户地添加管理 (4)4.2.1省份管理 (4)4.2.2城市管理 (4)4.2.3县级管理 (4)4.3开站脚本创建上传 (5)4.3.1开站脚本模板下载 (5)4.3.2开站脚本参数填写 (5)4.3.3开站脚本上传 (7)4.4手机APP账户设置管理 (8)4.4.1授权区域创建 (8)4.4.2APP用户账号添加 (9)5APP开站操作指导 (9)1概述为保障2018各省份集采扩展型皮基站快速落地，为降低装维人员操作要求，节省开站成本要求越来强烈。

我司对应推出手机APP可开站功能，好处在于：➢降低开站人员技术能力要求；➢后台开站脚本管控，减少人为填写出错率；➢手机替代电脑开站，减少工具配备成本。

故编写此指导文档供区域负责人及分公司进行指导操作。

2APP开站流程索引及职责分配总部技术负责人地区技术维护负责人开站人员初始化网管账号申请初始化网管账号分配向运营商申请资源初始化网管登录操作开站脚本模板下载开户地添加开站脚本制作并上传手机APP账号分配手机APP账号分配申请无线路由器购买并配置连接基站APP软件下载安装APP操作开站APP开站流程索引图2-1 APP开站流程索引工作部署工作细则详述提供方备注前期准备工作初始化网管部署维护工作资源申请地区技术维护负责人开站脚本制作及上传开站手机账户开通站点开通工作工具准备迷你无线路由器准备及开站APP安装开站人员基站开通APP操作开通基站3APP开站前提要求3.1前期部署要求1、初始化网管（服务网站）：目前可使用总部的平台进行操作，如个别省份有需求可本地进行部署；2、基站开户：目前APP只支持进行AAA开户或PSK认证方式的基站，如需支持数字证书认证方式可提需求进行实现；3、需提前让运营商规划好开站使用的无线参数（包括TAC、LAC、批量CellIdentity）；4、开站脚本编辑需从初始化网管上下载模板进行编辑，确保参数准确性；3.2开通工具要求表3-1 开通工具要求工具数量备注迷你无线路由器1建议路由器型号:TL-WR710N、TL-WR700N、TL-WR802N(带电源线)、如站点取电不变可购买带USB口充电款式商用手机（可连接WIFI） 14初始化网管配置4.1初始化网管登录登入初始化网管系统” http://59.41.46.184/ics/view/main.jsp”账号密码由地区技术维护负责人掌控,推荐火狐和谷歌游览器,不可使用360浏览器。

目录华为LTE后台简易操作指导书 (2)一、基本操作 (4)1 登陆界面： (4)1 DEA CELL:去激活小区 (7)2 ACT CELL：激活小区 (8)3 闭塞小区(BLK CELL) (8)4 解闭塞小区(UBL CELL) (10)5 查询小区静态参数(LST CELL) (11)6 查询小区动态参数(DSP CELL) (16)7 查询活动告警(LST ALMAF) (18)8 查询PDSCH配置信息(LST PDSCHCFG) (18)9 查询PDCCH算法参数(LST CELLPDCCHALGO) (20)二、邻区添加 (22)1、同站内邻区： (22)2、站点间邻区 (32)a、增加外部邻区 (32)b、增加同频邻区 (38)3、异频邻区关系： (38)a、增加异频频点 (38)b、增加外部邻区 (40)c.增加异频邻区关系 (40)d 邻区关系脚本： (41)三、工参类更新 (41)1 查询小区静态参数(LST CELL) (41)2 查询基站名称与基站ID（LST ENODEBFUNCTION） (44)3 查看跟踪区域配置信息(LST CNOPERATORTA) (45)四、指标查询 (48)1、功能打开 (48)2、结果查询设置 (49)a)新模板导入 (49)b)模板新建 (50)五、信令跟踪 (53)1、功能打开 (53)2、信令跟踪操作 (54)3、LOG保存 (56)4、X2、UU信令跟踪 (57)5、CellDt数据跟踪 (57)六、常用告警查询 (58)七、文件备份及日志更新 (60)1、网元文件XML下载 (60)2、一键式日志查询 (62)八、ATU设置 (64)1、设备管理 (65)2、测试计划管理 (66)a)修改 (67)b)查看配置方案 (67)c)另存为 (69)华为LTE后台简易操作指导书华为技术有限公司2015年3月一、基本操作1 登陆界面：截止目前为止，后台操作主要有网页版与OMC版等，OMC版主要为入网站点登陆界面，OMC界面如下，高铁目前使用账号：用户名wangyou，密码Aa@123456网页版主要为基站类型网元登陆，界面如下：在网页中输入所要登入基站的维护地址，会出现上图界面，其中，如下图红色标注为止，为语言标注，可切换为中文模式，在该界面下登陆，界面内容主要为英文模式，如下两图：切换为中文界面登陆，输入用户名、密码、验证码后登陆：点击相应的图标，进入不同的功能界面，例如MML命令，告警、批处理、跟踪等等。
