欧陆EV变频器使用手册安装与配线

双极性控制时，参数P3.24无效（默认为0），当V2> 0时，输入电压V2在0 ～ [P3.13]之间和频率0.0Hz ～ [P3.25]之间成线性关系，变频器输出正相序。当V2<5V时，输入电压V2在0 ～ [P3.12]之间和频率0.0Hz ～ [P3.25]之间成线性关系，变频器输出逆相序。参数P3.17规定了在电压过零点控制相序的滞环宽度。
27-28
保留
9
正转点动控制
29
内部计数器时钟端
10
反转点动控制
30
外部脉冲输入
11
频率递增控制(UP)
31
长度计数输入（对X7端子）
12
频率递减控制(DW)
32
保留
13
频率设定通道选择端1
33
RST
14
频率设定通道选择端2
34
FWD
15
频率设定通道选择端3
35
REV
16
简易PLC暂停控制
17
三线式运转控制
18
直流制动控制
多段速与PLC切换功能，无效时，PLC优先级高，多段速低，有效时，多段速优先级高，PLC低。
PLC状态清零功能，停机时才有效，两个作用：一个是清除EEPROM中的纪录；另一个是清除当前PLC运行状态，再次启动，从第一段开始。
定义模拟输入电压通道V1的范围，应根据接入信号的实际情况设定。输入校正系数用于对输入电压进行校正，在组合设定方式下可改变本通道的权系数。
定义脉冲输入通道的脉冲频率范围，应根据接入信号的实际情况设定。输入校正系数用于对脉冲输入频率进行校正，在组合设定方式下可改变本通道的权系数。
这些参数用来规定外部输入量与设定频率的对应关系。

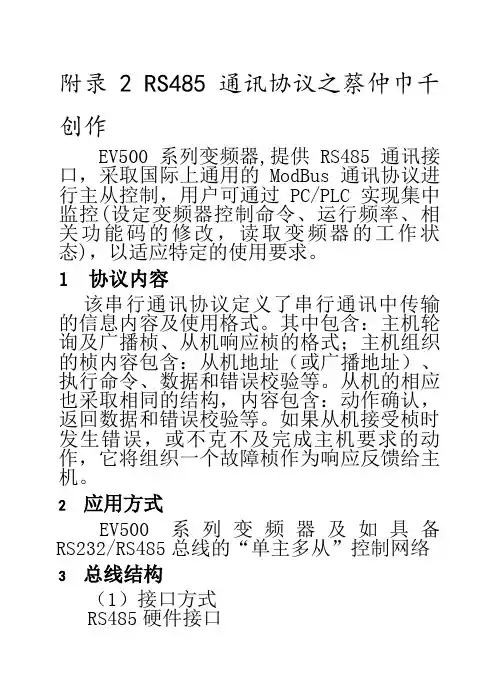

附录2 RS485通讯协议之蔡仲巾千创作EV500系列变频器,提供RS485通讯接口，采取国际上通用的ModBus通讯协议进行主从控制，用户可通过PC/PLC实现集中监控(设定变频器控制命令、运行频率、相关功能码的修改，读取变频器的工作状态)，以适应特定的使用要求。

1 协议内容该串行通讯协议定义了串行通讯中传输的信息内容及使用格式。

其中包含：主机轮询及广播桢、从机响应桢的格式；主机组织的桢内容包含：从机地址（或广播地址）、执行命令、数据和错误校验等。

从机的相应也采取相同的结构，内容包含：动作确认，返回数据和错误校验等。

如果从机接受桢时发生错误，或不克不及完成主机要求的动作，它将组织一个故障桢作为响应反馈给主机。

2应用方式EV500系列变频器及如具备RS232/RS485总线的“单主多从”控制网络3总线结构（1）接口方式RS485硬件接口（2）传输方式异步串行，半双工传输方式。

在同一时刻主机和从机只能有一个发送数据而另一个接受数据。

数据在串行异步通信过程中，是以报文的形式，一桢一桢发送。

（3）拓扑结构单主机多从机传输方式。

从机地址的设定范围为0~31,31为广播通信地址。

网络中的每个从机的地址具有唯一性。

这是包管ModBus串行通讯的基础。

4协议说明EV500系列变频器协议是一种异步串行的主从通讯协议，网络中只有一台设备（主机）能够建立协议（称为“查询/命令）。

其它设备（从机）只能通过提供数据响应主机的查询/命令，或根据主机的命令/查询做出相应的动作。

主机在此处指个人计算机（PC）﹑工控机和可编程控制器（PLC）等，从机指变频器或其他具有相同通讯协议的控制设备。

主机既能对某个从机单独通信，又能对所有的从机发布广播信息。

对于单独访问的主机查询/命令，从机都要返回一个信息（称为响应）；对于主机发出的广播信息，从机无需反馈响应给主机。

5 通讯桢结构EV500系列变频器的ModBus协议通信数据格式为RTU（远程终端单元）模式。

变频器的配线安装指导 ........................................................................................................................................................ 7
1.1 主回路端子配线及配置 .........................................................................................................................................................7 主回路输入输出端子类型 ...................................................................................................................................................7 基本运行配线连接 ...............................................................................................................................................................8
变频器操作面板 ..........................................................................................................................................................................12 操作面板的外观及按键功能说明 .....................................................................................................................................12 LED 数码管及指示灯说明 ................................................................................................................................................13 操作面板的显示状态 .................................................................Байду номын сангаас....................................................................................... 13 操作面板的操作方法 ......................................................................................................................................................... 13

前言首先感谢您购买EV510H系列高性能电流矢量变频器！本说明书介绍了EV510H系列高性能电流矢量变频器的功能特性及使用方法，包括产品选型、参数设置、运行调试、维护检查等，使用前请务必认真阅读本使用手册。

注意事项◆本使用手册中的图例仅为了说明，可能会与您订购的产品有所不同。

◆本公司致力于产品的不断改善，产品功能会不断升级，所提供的资料如有变更，恕不另行通知。

◆如果你使用中有问题，请与本公司各区域代理商联系，或直接与本公司客户服务中心联系。

拿到产品时，请确认如下项目：确认项目确认方法与订购的商品种类、型号是否一致请确认EV510H侧面的铭牌是否有部件损坏或受损的地方查看整体外观，检查运输中是否受损螺丝等紧固部分是否有松动必要时，用螺丝刀检查一下说明书、保修卡及其他配件EV510H使用手册及相应配件目录前言 ........................................................................ - 1 -第一章安全信息及注意事项..................................................... - 3 -1.1安全事项. (3)第二章产品信息............................................................... - 5 -2.1命名规则 (5)2.2铭牌 (5)2.3EV510H变频器系列 (5)2.4技术规范 (6)2.5产品外型尺寸图 (7)2.6变频器的日常保养与维护 (8)2.7制动组件选型指南 (9)第三章电气安装.............................................................. - 10 -3.1外围电气元件选型指导 (10)3.2与外围器件连接示意图 (11)3.3外围电气元件的使用说明 (11)3.4接线端子图 (12)3.5标准接线图 (13)第四章操作显示.............................................................. - 14 -4.1面板示意图. (14)第五章功能参数表............................................................ - 16 -5.1基本功能参数简表 (16)5.2监视参数简表 (38)第六章故障诊断及对策........................................................ - 39 -6.1变频器试运行前的调整指南 (39)6.2故障报警及对策 (40)6.3常见故障及其处理方法 (43)EV510H 通讯数据地址定义...................................................... - 44 -I.1EV510H功能码数据 (44)MODBUS通讯协议.............................................................. - 46 -J.1协议内容 (46)第一章安全信息及注意事项安全定义：在本手册中，安全注意事项分以下两类：危险：由于没有按要求操作造成的危险，可能导致重伤，甚至死亡的情况注意：由于没有按要求操作造成的危险，可能导致中度伤害或轻伤，及设备损坏的情况请用户在安装、调试和维修本系统时，仔细阅读本章，务必按照本章内容所要求的安全注意事项进行操作。

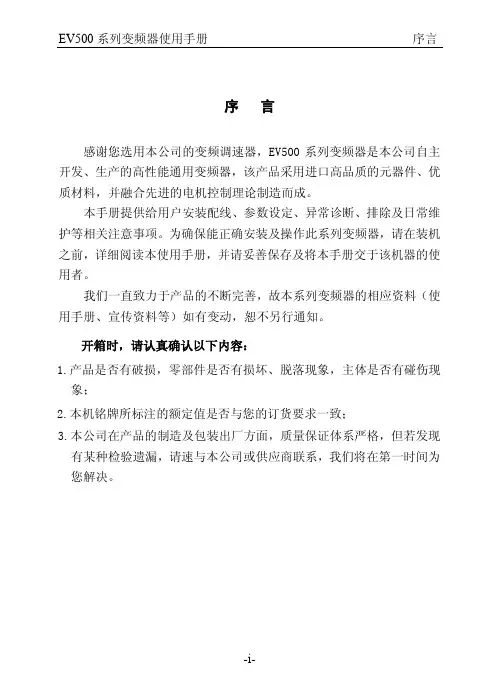

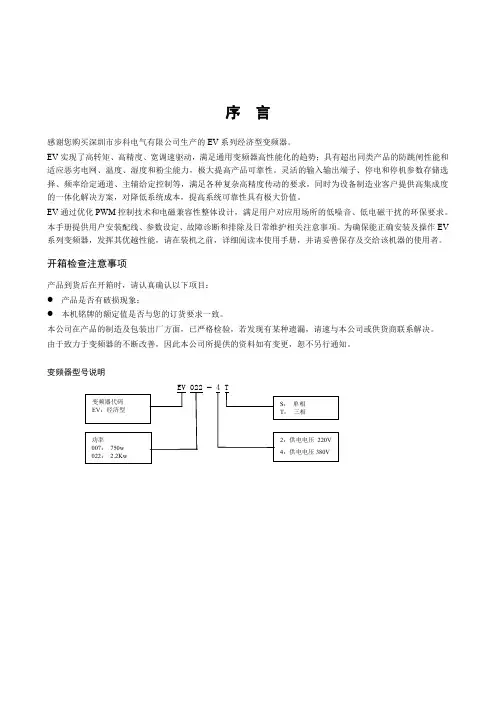

EV500系列变频器使用手册序言序 言感谢您选用本公司的变频调速器，EV500系列变频器是本公司自主开发、生产的高性能通用变频器，该产品采用进口高品质的元器件、优质材料，并融合先进的电机控制理论制造而成。

本手册提供给用户安装配线、参数设定、异常诊断、排除及日常维护等相关注意事项。

为确保能正确安装及操作此系列变频器，请在装机之前，详细阅读本使用手册，并请妥善保存及将本手册交于该机器的使用者。

我们一直致力于产品的不断完善，故本系列变频器的相应资料（使用手册、宣传资料等）如有变动，恕不另行通知。

开箱时，请认真确认以下内容：1.产品是否有破损，零部件是否有损坏、脱落现象，主体是否有碰伤现象；2.本机铭牌所标注的额定值是否与您的订货要求一致；3.本公司在产品的制造及包装出厂方面，质量保证体系严格，但若发现有某种检验遗漏，请速与本公司或供应商联系，我们将在第一时间为您解决。

目 录1.安全信息．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11.1安全定义．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11.2安装注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11.3使用注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21.4报废注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．52.产品介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．62.1 通用技术规格．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．62.2 变频器的铭牌．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．73. 安装与配线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．123.1 安装环境要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．123.2 安装方式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．123.3 变频器部件拆卸与安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．133.4 变频器的配线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．134.变频器运行和操作说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．234.1 解释说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．234.2 操作面板说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．244.3 操作流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．264.4 变频器的运行．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．275.功能详细说明 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．285.1基本运行参数(P0参数)．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．285.2启动停止参数（P1参数）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．315.3V/F参数及电机参数(P2参数)．．．．．．．．．．．．．．．．．．．．．．．．．．．335.4外部输入、输出端子定义(P3参数) ．．．．．．．．．．．．．．．．．．．．．．．355.5辅助运行参数（P4参数）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．445.6多段速和PLC参数（P5参数）．．．．．．．．．．．．．．．．．．．．．．．．．．525.7PID参数（P6参数）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．555.8摆频参数(P7参数) ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．595.9保护参数（P8参数）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．605.10485通讯参数（P9参数）．．．．．．．．．．．．．．．．．．．．．．．．．．626.故障处理及对策 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．64 7．维护与保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．667.1 日常检查与保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．667.2 定期维护．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．667.3 易损部件的检查与更换．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．677.4 存放及保修．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．67 附录1：功能参数一览表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．69 附录2：RS485通讯协议．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．80附录3制动电阻/制动单元的选型．．．．．．．．．．．．．．．．．．．．．．．．．．．．．89附录4品质保证与产品保修条例．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．93危险第一章 安全信息为了确保您的人身、设备及财产安全，在使用变频器之前，请务必仔细阅读本章内容，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。

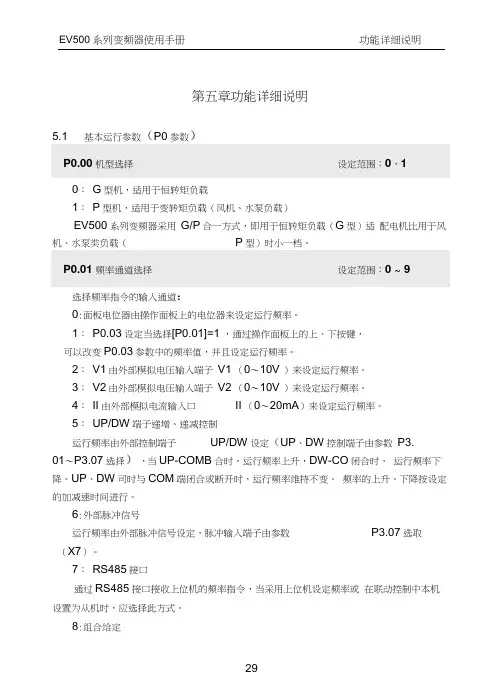

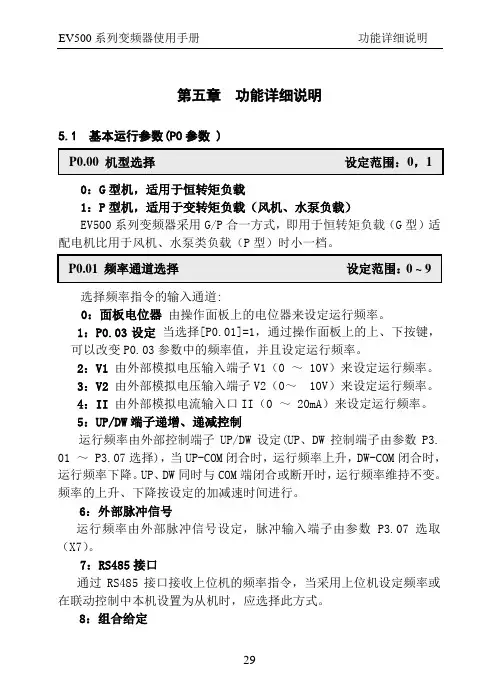

第五章功能详细说明0：G型机，适用于恒转矩负载1：P型机，适用于变转矩负载（风机、水泵负载）EV500系列变频器采用G/P合一方式，即用于恒转矩负载（G型）适配电机比用于风选择频率指令的输入通道：0:面板电位器由操作面板上的电位器来设定运行频率。

1：P0.03设定当选择[P0.01]=1 ，通过操作面板上的上、下按键，可以改变P0.03参数中的频率值，并且设定运行频率。

2：V1由外部模拟电压输入端子V1 （0〜10V ）来设定运行频率。

3：V2由外部模拟电压输入端子V2 （0〜10V ）来设定运行频率。

4：II由外部模拟电流输入口II （0〜20mA）来设定运行频率。

5：UP/DW端子递增、递减控制运行频率由外部控制端子UP/DW设定（UP、DW控制端子由参数P3.01〜P3.07选择），当UP-COMB合时，运行频率上升，DW-CO闭合时，运行频率下降。

UP、DW司时与COM端闭合或断开时，运行频率维持不变。

频率的上升、下降按设定的加减速时间进行。

6:外部脉冲信号运行频率由外部脉冲信号设定，脉冲输入端子由参数P3.07选取（X7）。

7：RS485接口通过RS485接口接收上位机的频率指令，当采用上位机设定频率或在联动控制中本机设置为从机时，应选择此方式。

8:组合给定运行频率由各设定通道的线性组合确定, 组合方式由参数P4.34 确9:外部端子选择由外部端子来选择频率设定通道(选择端子由参数P3.01〜P3.07确定)，端子状态与频率设定通道的对应关系见下表：P0.02运转指令通道选择设定范围：0 ~ 40 :运转指令由操作面板控制1:运转指令由外部端子控制，键盘STOP无效2 :运转指令由外部端子控制，键盘STOP有效3 :运转指令由RS485通讯控制，键盘STOP无效4 :运转指令由RS485通讯控制，键盘STOP有效当输入频率通道选择面板数字设定([P0.01]=1),变频器的输出频率由该值增加转差补偿后确定。

EV500 系列变频器使用手册EV500 系列变频器使用手册

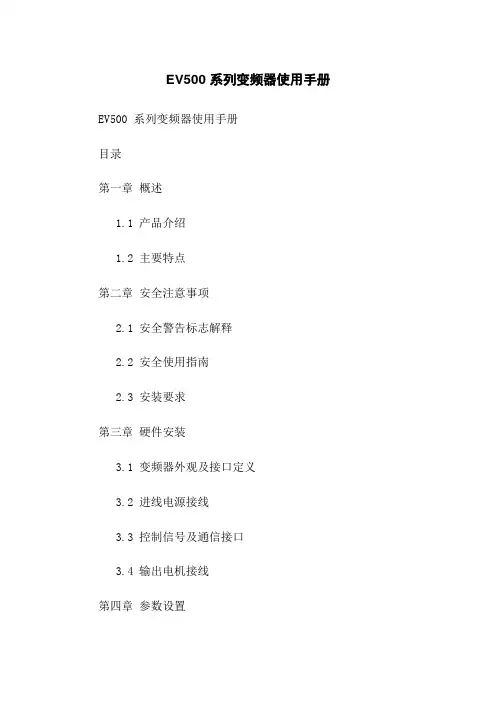

目录
第一章概述
1.1 产品介绍
1.2 主要特点
第二章安全注意事项
2.1 安全警告标志解释
2.2 安全使用指南
2.3 安装要求
第三章硬件安装
3.1 变频器外观及接口定义
3.2 进线电源接线
3.3 控制信号及通信接口
3.4 输出电机接线
第四章参数设置
4.1 变频器的参数表
4.2 参数设置步骤
4.3 常用参数设置说明第五章运行与调试
5.1 变频器运行
5.2 参数调试与优化
第六章故障排除与维护
6.1 常见故障与排除方法 6.2 维护与保养
第七章进阶功能
7.1 速度闭环控制
7.2 多机通信与同步控制 7.3 故障保护与报警处理第八章技术规格
8.1 性能参数
8.2 外观尺寸及安装尺寸 8.3 环境要求
8.4 电气特性
8.5 通信接口参数
8.6 附件清单
本文档涉及附件：
- EV500 系列变频器安装图纸
- EV500 系列变频器参数设置表格
本文所涉及的法律名词及注释：
1、变频器：也被称为交流变频调速器，是一种用于控制电机转速的技术设备。

通过改变输入电源的频率和电压，实现对电机转速的调节。

2、参数设置：指对变频器内部参数进行配置和调整，以适应不同工况要求和用户需求。

3、故障排除：指对变频器工作中出现的故障进行诊断和排除，保证设备正常运行。

4、多机通信：指多个变频器之间通过通信接口进行数据传输和控制，实现协同工作。

5、报警处理：指对变频器报警信号的判断和处理，保证设备运行安全可靠。

EV变频器使用说明一、EV变频器的概述二、EV变频器的组成1.整流单元：将输入的交流电转换为直流电，并提供给控制单元。

2.滤波单元：对整流后的直流电进行滤波处理，使得输出的直流电更加稳定。

3.逆变单元：将滤波后的直流电转换为交流电，并提供给控制单元。

4.控制单元：负责控制EV变频器的运行，包括参数调整、转速控制等。

5.保护单元：监控EV变频器的工作状态，一旦出现异常情况，保护单元会及时采取措施进行保护，以确保设备安全。

三、EV变频器的使用步骤1.确保设备安装完好，接通电源，并接好电机的电源线。

2.打开EV变频器的开关，等待其初始化完成。

3.进入控制单元的参数设置界面，根据实际需求设置相关参数，如电压、频率等。

4.将变频器的输出电缆与电机连接，并确保连接牢固、接触良好。

5.通过控制单元设置电机的转速，可以通过旋钮、触摸屏或远程控制等方式进行操作。

6.在设置好转速后，通过启动开关启动电机，观察电机的运行情况，并根据需要进行调整。

7.在设备运行过程中，注意监测电机的运行状况，如温度、振动等。

一旦发现异常情况，及时停止设备，并进行维护和检修。

8.在设备停止运行后，关闭EV变频器的开关，并切断电源。

四、EV变频器的注意事项1.在安装和使用EV变频器时，要注意防水、防尘等措施，以保证设备的正常运行。

2.根据不同电机的功率和特性，选择适合的EV变频器，以免因功率不匹配而导致设备损坏。

3.在进行参数设置时，要确保参数的合理性，不要随意调整，以防止设备出现故障。

4.在设备运行过程中，要定期进行设备的维护保养，如清洁设备、润滑轴承等，以延长设备的使用寿命。

总之，EV变频器作为电机控制系统的重要组成部分，对于提高生产效率、降低能耗具有重要意义。

正确使用EV变频器，可以实现对电机转速的精确控制，并确保设备的正常运行。

在使用过程中，要注意安全、合理设置参数，并进行定期的维护保养。

目录第一章产品说明及系统选型 (5)1.1机型识别 (5)1.2驱动器各部名称 (5)1.3制动电阻相关规格 (6)第二章产品规格 (7)2.1伺服驱动器规格 (7)第三章伺服电机及驱动器安装与尺寸 (9)3.1安装环境条件 (9)3.2安装同心度 (9)3.3驱动器安装方向和间隔 (9)3.4伺服驱动器安装尺寸 (10)第四章伺服电机及驱动器配线说明 (12)第五章配线 (13)5.1位置模式配线 (13)5.2速度/转矩模式配线 (14)5.3用户I/O连接器端子排列的详细说明 (15)第六章参数简表 (17)P00组伺服电机参数 (17)P01组驱动器参数 (18)P02组基本控制参数 (18)P03组端子输入参数 (20)P04组端子输出参数 (22)P05组位置控制参数 (23)P06组速度控制参数 (26)P07组转矩控制参数 (27)P08组增益类参数 (28)P09组自调整参数 (29)P0A组故障与保护参数 (31)P0B组监控参数 (32)P0C组通讯参数 (33)P0D组辅助功能参数 (34)P0F组全闭环功能参数 (35)P11组多段位置功能参数 (35)P12组多段速度参数 (38)P17组虚拟DIDO参数 (41)P30组通讯读取伺服相关变量 (44)P31组通讯给定伺服相关变量 (44)DIDO功能定义 (45)第七章故障处理 (49)7.1启动时的故障和警告处理 (49)7.2运行时的故障和警告处理 (54)第八章电机参数定义及规则 (76)第九章品质保证与保修条例 (77)第一章产品说明及系统选型1.1机型识别1.2驱动器各部名称项目规格数码管显示器5位7段LED 数码管用于显示伺服的运行状态及参数设定。

按键操作器:设置键。

按此键可显示各参数的设定及设定值，及进入参数设定状态(长按参数确认)；:DATA 键。

按下该键可将所选的位（该位的小数点闪烁）向左移动一位；/:UP 键。

第三章安装与配线安装环境要求1．请安装于有通风口或换气装置的室内场所，一般应垂直安装。

2．环境温度-10℃~40℃。

若温度超过40℃，应采用强制散热或降额使用。

3．尽量避免高温多湿场所，湿度小于95%，且无积霜及水珠凝结。

4．避免安装在阳光直射的场所。

5．避免安装在有易燃、易爆及腐蚀性气体、液体的环境中。

6．应安装于无灰尘、飘浮性的纤维及金属微粒的环境中。

7．安装平面坚固、无振动，或振动小于5.9m/s2（0.6g）。

850对于多台壁挂式变频器的安装，如图3-3、图3-4所示；如在同一垂直方向上下安装时，请注意中间应用导流隔板，如图3-3所示。

变频器部件的拆卸与安装3.3.1 键盘操作器的拆卸和安装本键盘操作器为一体式操作器，方便于外接，可作远程控制操作器。

拆卸时，将操作器背面的卡扣往里按即可取出键盘操作器，安装时将操作器放入面盖板卡槽内将卡扣扣紧即可。

变频器的配线3.4.1主回路端子配线一、变频器与选配件的连接（如图3-6）1. 电网和变频器之间，必须加隔离开关等明显分断装置，确保设备维修时安全。

2. 变频器前必须有带有过流保护的断路器或熔断器，避免后级设备故障造成故障范围扩大。

3. 变频器用于供电控制时，不能用来控制变频器的启停。

4. 当电网波形畸变严重，或变频器在配置直流电抗器后，电源与变频器之间高次谐波的相互影响还不能满足要求时，或为提高变频器输入侧的功率因数，可增设交流输入电抗器。

5. 输入侧EMI滤波器可抑制从变频器电源线发出的高频噪声干扰6. 为保护变频器和抑制高次谐波，防护电源对变频器的影响，在下列情况下，请配置直流电抗器。

图 3-6 变频器与选配件连接图a.当给变频器供电的同一电源节点上有开关式无功补偿电容器柜或带有可控硅相控负载时，因电容器柜开关切换引起无功瞬变，导致网压突变和相控负载造成的谐波和电网缺口，可能对变频器输入整流桥电路造成损害。

b.当要求提高变频器输入端功率因数到以上时，当供电三相电源的不平衡度超过3%时，当变频器接入大容量变压器时，变频器的输入电源回路流过的电流可能对整流电路造成损害。

整机安装孔 上盖板固定孔 主回路电缆入口 11
EV500 系列变频器使用手册 2.2.4 变器频外形尺寸和毛重 一、外形尺寸
产品介绍
H
B
A W
图a 图 2-2 变频器外形尺寸示意图
D E
图b
二、机械参数
W 变频器机型 （㎜） 007 机型 015 机型 037 机型 030 机型 055 机型 125 125 150 250 320 （㎜） 115 107.2 135 225 295 （㎜） 170 170 270 400 520 （㎜） 160 160.2 246 376 495 （㎜） 95 122.7 153.5 198 255 （㎜） 105 133.7 160.2 208 258 孔径 M4 M4 M5 M8 M8 （㎏） 1.1 1.3 3 7.8 22.5 A H B D E 安 装 毛重
性
自动限流功能 电压失速防止
6
EV500 系列变频器使用手册
载波调整 模拟输入 频率 设定 通道 数字设定 脉冲输入 RS485 控 启动信号 定时器、计数器 多段速/PLC 控制功能 制
产品介绍
载波频率 1.5KHz ~ 15.0KHz 连续可调， 最大限度降低电机 噪声 面 板 电 位 器， 直 流 电 压 0~10V 、 -10V~10V ， 直 流 电 流 0~20mA（上、下限可选） 使用操作面板 0~50.000KHz （上、下限可选） 上位机设定 正转、反转、启动信号自保持（三线控制）可选 内置定时器、计数器各一个，方便系统集成 当用外部端子选择多段速控制时，可达 15 段速；可编程多 段速控制（PLC）最多 7 段，每段速度的运行方向、运行 时间分别可设 适用于纺织场合 可以方便地构成简易闭环控制系统而不需附加 PID 控制 器。 变频器运转中，频率到达，频率水平检测，过载报警，外 部故障停机，频率上限到达，频率下限到达，欠压停止， 零速运转，可编程多段速状态，内部计数器到达，内部定 时器到达，故障 输出频率、输出电流、输出电压等可外接电压表、频率计 输出频率，输出电流，输出电压，电机转速，设定频率， PID 设定，PID 反馈，模块温度，运行时间累计，模拟输入 输出、端子输入状态等 最近六次故障记录，最近一次故障跳闸时的输出频率、设 定频率、输出电流、输出电压、直流电压、模块温度、端 子状态、累计运行时间 8 项运行参数记录 过电流，过电压，欠压，缺相，电子热继电器保护，过热， 短路，过载 -10ºC 至+50ºC（不冻结） 90%以下（不结霜） 室内（无阳光直晒、无腐蚀、无易燃气体，无油雾、尘埃， 无水蒸气、水滴等） 低于 1000m IP30 强制风冷 壁挂式 / 柜式

1：先制动再启动变频器先给负载电机施加一定的直流制动电流（即电磁抱闸，在参数P1.03、P1.04中定义），然后再启动，适用于停机状态有正转或反转现象的小惯性负载。
2：速度跟踪再启动变频器先对电机的转速进行检测，然后以检测到的速度为起点，按加、减速时间运行到设定频率。
合理设置启动频率改善启动转矩特性，但如果设定值过大，有时会出现过电流故障。
将变频器的参数修改成出厂值。
0：不动作
1：按机型将参数恢复成初始值
2：清除故障记录
注意：参数P0.00、P0.01、P0.02和P3.00的数值不会被初始化，初始化之前请根据实际情况设定机型（P0.00）。
5.2启动、停止参数（P1参数）
0：由启动频率启动接收到运转指令后，变频器先按设定的启动频率（P1.01）运行，经过启动频率持续时间（P1.02）后，再按加、减速时间运行到设定频率。
频率设定
选择端子3
频率设定
选择端子2
频率设定
选择端子1
频率设定通道
0
0
0
0
0
0
1
1
0102源自0113
1
0
0
4
1
0
1
5
1
1
0
6
1
1
1
7
0：运转指令由操作面板控制
1：运转指令由外部端子控制，键盘STOP无效
2：运转指令由外部端子控制，键盘STOP有效
3：运转指令由RS485通讯控制，键盘STOP无效
4：运转指令由RS485通讯控制，键盘STOP有效
1：P0.03设定当选择[P0.01]=1，通过操作面板上的上、下按键，可以改变P0.03参数中的频率值，并且设定运行频率。

整机安装孔 上盖板固定孔 主回路电缆入口 11
EV500 系列变频器使用手册 2.2.4 变器频外形尺寸和毛重 一、外形尺寸
产品介绍
H
B
A W
图a 图 2-2 变频器外形尺寸示意图
D E
图b
二、机械参数
W 变频器机型 （㎜） 007 机型 015 机型 037 机型 030 机型 055 机型 125 125 150 250 320 （㎜） 115 107.2 135 225 295 （㎜） 170 170 270 400 520 （㎜） 160 160.2 246 376 495 （㎜） 95 122.7 153.5 198 255 （㎜） 105 133.7 160.2 208 258 孔径 M4 M4 M5 M8 M8 （㎏） 1.1 1.3 3 7.8 22.5 A H B D E 安 装 毛重
产品介绍
EV500 -0037G/0055P-T4
电压等级： S2/T2：单相/三相 220V T4：三相 380V T6：三相 660V T4：三相 1140V
功率代号 0037G/0055P: G3.7KW/P5.5KW 2.2.2 额定值 S2/T2 220V 变频器的额定值
EV500 系列 额定容量 （KVA） EV500 – 0004G- S2/T2 EV500 – 0007G- S2/T2 EV500 – 0015G- S2/T2 EV500 – 0022G- S2/T2 EV500 – 0037G- T2 EV500 – 0055G- T2 EV500 – 0075G- T2 EV500 – 0110G- T2 EV500 – 0150G- T2 EV500 – 0185G- T2 EV500 – 0220G- T2 EV500 – 0300G- T2 EV500 – 0370G- T2 EV500 – 0450G- T2 EV500 – 0550G- T2 EV500 – 0750G- T2 0.87 1.7 2.67 3.8 6 7.6 11.4 16 21 26.6 30.4 42 49 61 80 114 额定输出电流 （A） 2.3 4 7 10 16 20 30 42 55 70 80 110 130 160 210 300 适配电机功率 （KW） 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75

欧陆变频器说明书本文是针对欧陆变频器的说明书，主要介绍欧陆变频器的特点、用途、安装、使用及维护等方面的内容。

希望通过本文的介绍，能够帮助使用者更加深入地了解欧陆变频器的使用及维护技巧。

一、欧陆变频器的特点欧陆变频器采用先进的控制技术与数学算法，能够高效地控制电机的转速、扭矩及运动物理学参数。

其内部模块化设计，具备出色的性能表现和可靠性。

此外，欧陆变频器具有良好的适应性，能够适应各种复杂的工作环境和工作条件，能够灵活地运用于各种机电设备的控制领域。

二、欧陆变频器的用途欧陆变频器广泛应用于各种工业现场，包括化工、钢铁、水泵等主要行业，也用于电梯、吊车、风机、压缩机等各种机电设备控制领域。

欧陆变频器主要用于改变电机的转速，以及控制电机的启停、正反转等运动状态，从而达到自动化生产和控制的目的。

三、欧陆变频器的安装欧陆变频器的安装需要严格按照技术标准进行操作，制定详细的安装流程和方案，根据现场情况合理布置变频器及其电气配件。

安装时需要注意以下几点：1. 安装环境要求：安装环境无明显震动和振动，没有水、油、粉尘等危险物质。

2. 安装位置要求：安装位置应符合变频器技术要求，方便检修和维护。

3. 机柜的选择要求：机柜选择要考虑变频器的尺寸、安装方式及后期维护的便捷性等问题。

4. 地线的布线要求：必须采用“星型”接法直接接地，确保地线可靠连接。

5. 散热要求：安装时应考虑良好的散热条件，确保变频器正常工作。

四、欧陆变频器的使用欧陆变频器的使用需要注意以下几点：1. 操作前应仔细阅读变频器的说明书，按照规定的操作方法进行使用。

2. 变频器在开机前应检查各项安全指示灯，确保正常启动。

3. 在使用过程中，应根据工艺要求和设备状态调整变频器的各项参数，以达到最佳的工艺效果和设备控制效果。

4. 在停机前应先将变频器降速，等电机完全停止后再关闭变频器。

五、欧陆变频器的维护欧陆变频器的日常维护应注意以下几点：1. 周期性对变频器进行清洁和检查，并清除针灸、灰尘等杂物。

第四章变频器运行和操作说明4.1 解释说明在后面的章节中会多次用到描述变频器控制、运行及状态的名词。

请仔细阅读本章内容，有助于理解和正确使用后面提到的功能。

4.1.1 变频器的运转指令通道它指变频器接受运行、停止、点动等操作的物理通道，它有三种：操作面板：通过操作面板上RUN、STOP及JOG等键进行控制外部端子：通过X1(FWD)、X2(REV)、COM、X?(三线控制)控制485接口：通过上位机进行启动、停止控制命令运行通道选择可以通过P0.02确定，当选用外部端子进行控制时，须进一步通过P3.00确定外部端子控制方式，包括两线式1、两线式2及三线控制4.1.2 变频器频率给定通道EV500有8种独立的频率给定通道：面板电位器面板键给定端子UP/DW给定模拟电压V1给定模拟电压V2给定模拟电流II给定脉冲给定RS485给定8种频率给定通道也可经过多种组合后作为最后的频率给定（具体参见P4.34的说明）4.1.3 变频器的工作状态EV500的工作状态分为停机状态、运行状态及故障状态。

停机状态：变频器上电初始化后，若无运行命令输入变频器或运行中输入停机命令，变频器即进入停机命令。

运行状态：接到运转指令后，变频器进入运行状态。

故障状态：变频器出现故障或外部出现故障通知变频器，此变频器封锁输出（此时输出电压为0），处于故障状态。

4.1.4 变频器的运行方式EV500运行方式有6种，按优先级分依次为：摆频 >> 点动 >> PLC >> 多段速 >> PID >> 普通运行。

摆频运行：专门为纺织场合设计，具体参见P7功能组解释。

点动运行：变频器接收到点动运行命令后，按点动运行频率运行。

PLC运行：PLC功能选择有效时，变频器将选择PLC运行方式，变频器将按照预定的运行方式运行。

多段速运行：变频器通过外部端子Xi（功能号1，2，3，4）,选择变频器的运行频率。

桢尾
3.5个字节的传输时间 的静默
6 命令码及通讯数据描述
6.1命令码 命令码：03H（0000 0011），读取N个字（Word）(最大可以连续读
取5个字)； 例如：从机地址为01H的变频器，上位机若想读取P0.04参数值，则
该桢的结构描述如下： RTU主机命令信息
桢头
3.5个字节的传输时间 的静默
2）把00号变频器P0.03参数值改为10.00Hz，上位机发送信息: 00 06 F0 03 07 D0 48 B7 变频器返回 00 06 F0 03 07 D0 48 B7
3）广播变频器正转运行指令，上位机发送信息： 1F 06 20 00 00 01 40 74 广播修改数字设定（P0.03） 1F 06 F0 03 03 E8 49 CA
RTU主机命令信息
桢头
3.5个字节的传输时间 的静默
从机地址域ADDR
00H
执行命令CMD
06H
启始地址高位
F0H
启始地址低位
03H
数据个数高位
07H
数据个数低位
D0H
CRC CHK低位
48H
CRC CHK高位
B7H
桢尾 桢头
3.5个字节的传输时间 的静默
RTU从机命令信息 3.5个字节的传输时间
CRC这种计算方法采用国际标准的CRC校验法则，用户在编辑CRC算 法时，可以参考相关的CRC标准算法，编写出真正符合要求的CRC计算 程序。
现在提供一个CRC计算的简单函数给用户参考（用C语言编程）： unsigned int crc_cal_value(unsigned char *data_value,unsigned char data_length) {

欧陆变频器说明书ev510报PU09第一章欧陆变频器安全注意事项与检查安全注意事项绝不可将交流电源接至变频器输出端U、V、W等端子。

在接通电源后，不可实施配线，检查等作业。

关闭电源，在键盘显示熄灭后5分钟之内，请勿触摸机内电路板及任何零部件，且必须用仪表确认机内电容已放电完毕，方可实施机内作业，否则有触电的危险。

人体静电会严重损坏内部MOS场效应电晶体等，未采取防静电措施时，请勿用手触摸印刷电路板及IGBT等内部器件，否则可能引起故障。

使用时，变频器的接地端子（E或〨）请依据国家电气安全规定和其它有关标准正确、可靠的接地。

本装置在通电后,请勿接触内部线路板及其元器件,以免触电危险。

请勿以拉闸方式（断电）停机，等电机运行停止后才可断开电源。

符合CE标准必须增加选购输入滤波器附件。

特别注意：只有训练有素的人员允许操作本装置，使用前请详细阅读本说明书中有关安全、安装、操作和维修部分。

本设备的安全运行取决于正确的选型、安装、操作和维护！第二章欧陆变频器安装及配线使用环境（1）环境温度-10℃—40℃；（2）避免震动；（3）避免高温多湿且无雨水滴淋，湿度小于90%RH（不结露）；（4）防止油、盐及腐蚀性气体侵入；（5）防止水滴、蒸气、粉尘、灰尘、棉絮、金属细粉的侵入；（6）防止电磁干扰、远离干扰源；（7）禁止使用在易燃性、可燃性、爆炸性气体、液体或固体的危险环境。

安装方向与空间变频调速器要安装于室内通风良好的场所，并采用壁挂式或立柜式。

并与周围相邻物品或挡板（墙）必须保持足够的空间。

接线注意事项不可将交流输入电源接到变频器输出端子U，V，W。

拆换电机时，必须切断变频器输入电源。

在变频器停止输出时方可切换电机或进行工频电源的切换。

为尽量减少电磁干扰的影响，当使用的电磁接触器及继电器等距离变频器较近时，应考虑加装浪涌吸收装置。

变频器的外部控制线需加隔离装置或采用屏蔽线。

输入指令信号连线除屏蔽外还应单独走线，最好远离主回路接线。
